NEO NEO STRIP GOLD User manual

P. 1
- Neo Strip Gold
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
NEO STRIP
GOLD
Professional LED Strip -
10 Warm white 17W LEDs

P. 2
Neo Strip Gold -
1. OVERVIEW
English version
NEO STRIP GOLD
Professional LED Strip - 10 Warm white 17W LEDs
Neo Strip Gold is a professional LED Strip with pixel
by pixel control that sports 10 warm white 17W LEDs.
With three dimmer curves and absolute control
over each of its LEDs, that work with an adjustable
2000K-3000K color temperature, the xture is useful
both as a blinder and a visual eect generator.
Equipped with 16 built-in programs, strobe eect
and digital addressing, Neo Strip Gold is a profes-
sional solution for large scale applications that re-
quire a high power and versatile xture that emulate
the old-fashion halogen lamps color temperature.
Source & Optics
• Light source: 10 Warm white 17W LEDs
• LEDs life: 50,000 hours
• Beam angle: 20º
Photometric Data
• Adjustable color temperature: 2000K-3000K
Effects and functions
• Pixel control: Every LED can be independently
controlled
• Dimmer: Full range 0-100% with 3 dimming
curves
• Strobe eect
• 16 built-in programs
• 01-99 Chase speed adjustment
• Flicker free
• Digital addressing
Control
• DMX Channels: 1/2/5/10
• Operational modes: DMX, Master/Slave, Auto-
run, Sound-active and built-in programs
Electrical
• Input voltage range: AC100–240V, 50-60Hz
• Power consumption: 200W
Physical
• 1.3” OLED display
• DMX connectors: 2 XLR connectors (XLR-3
input and output)
• PowerCON® IN/OUT power supply connectors
• Dimensions: 1044x130x168.9 mm. / 41x5.1x6.6
in.
• Weight: 6.6 Kg. / 14.5 Lbs.

P. 3
- Neo Strip Gold
English version

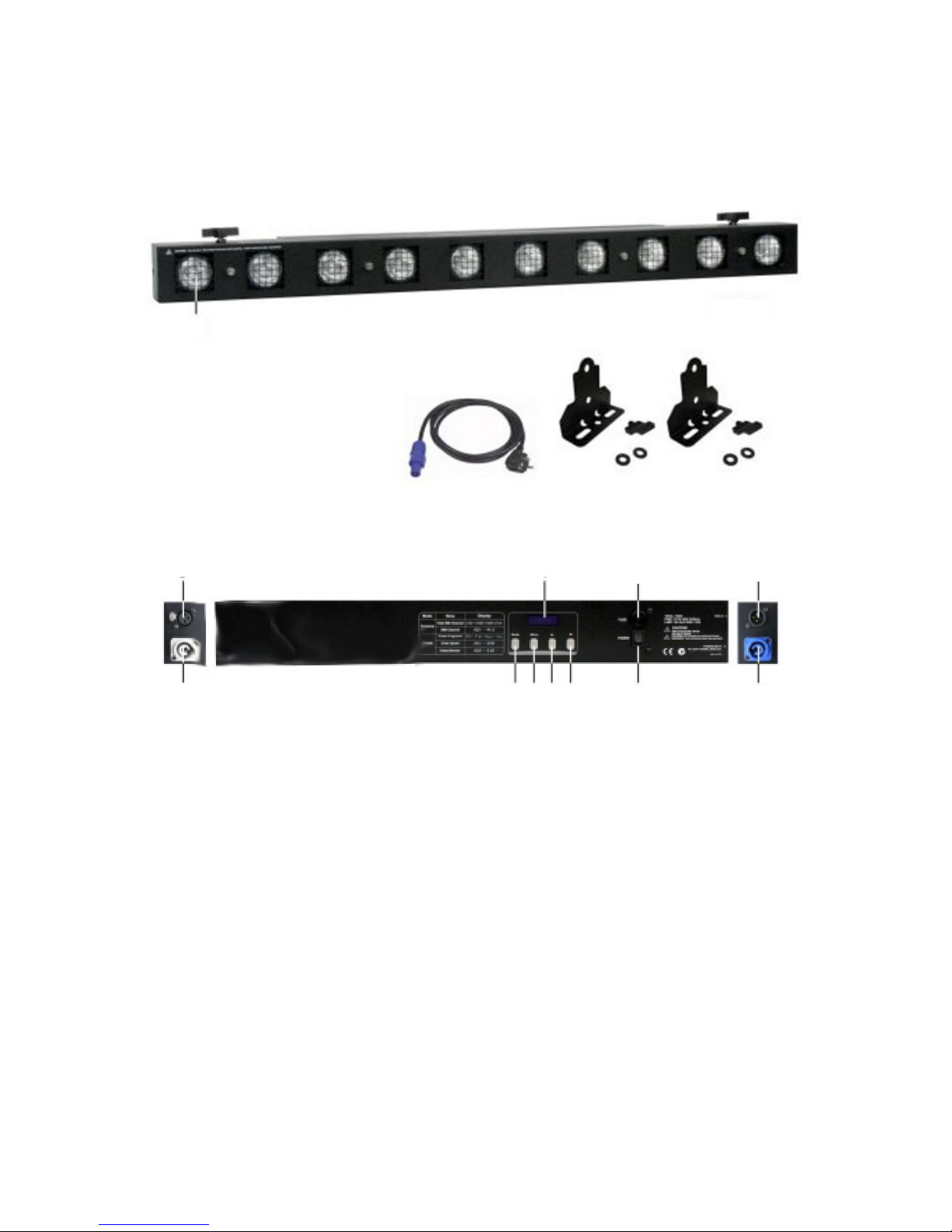

Front
Backside
1
2
3 4
5678 9
10 11
12
1. LED light
2. PowerThru (Grey): This connector sends the
power to the next unit (Max 20A).
3. DMX out
4. LED Display
5. Mode Button
6. Menu Button
7. Up Button
8. Down Button
9. Power On/O
10. Fuse; 6,3A250V 5*20mm
11. DMX IN
12. Power Input (Blue): This connector is
the input power for this unit (Max 20A).

P. 4
Neo Strip Gold -
2. OCCUPATION OF THE XLR-CONNECTION
English version
DMX - Output
XLR mounting-socket
1. Ground
2. Signal (-)
3. Signal (+)
1. Ground
2. Signal (-)
3. Signal (+)
DMX - Input
XLR mounting-plug
The transformation of the controller line of the 3 pins and 5 pins (plug and socket)
• Link the units as shown in (gure below),
Connect a DMX signal cable from the rst unit’s
DMX “out” socket to the second unit’s “in” sock-
et. Repeat this process to link the second, third,
and fourth units.
• Supply electric power: Plug the end of the
mains power cord into proper electric power
supply sockets. Do so for all units and the
controller

P. 5
- Neo Strip Gold
3. CONTROL PANEL
English version
Note: Link all DMX cable before connecting electric power.
A. LED display
B. MODE button
C. MENU button
D. UP button
E. DOWN button
Multiple set up
DMX 512
Max 30 Neo Strip Gold
120 Ω

P. 6
Neo Strip Gold -
English version
• DMX Control Mode The xtures are individual-
ly addressed on a data-link and connected to
the controller. The xtures respond to the DMX
signal from the controller.
• DMX Addressing The control panel on the
front side of the base allows you to assign the
DMX xture address, which is the rst channel
from which the Neo Strip Gold will respond to
the controller. Please note when you use the
controller, the unit has max. 10 channels. When
using multiple Neo Strip Gold, make sure you
set the DMX addresses right. Therefore, the DMX
address of the rst Neo Strip Gold should be
1(001); the DMX address of the second Neo Strip
Gold should be 1+10=11; the DMX address of the
third Neo Strip Gold should be 11+10=21, etc.
Please, be sure that you don’t have any overlap-
ping channels in order to control each Neo Strip
Gold correctly. If two or more Neo Strip Gold
are addressed similarly, they will work simi-
larly. For address settings, please refer to the
instructions under ”Addressing’ (menu d001).
• Controlling Aer having addressed all Neo
Strip Gold, you may now start operating these
via your lighting controller.
• Note Aer switching on, the Neo Strip Gold
will automatically detect whether DMX 512
data is received or not. If not, the problem
may be: The XLR cable from the controller
is not connected with the input of the Neo
Strip Gold. The controller is switched o or
defective, the cable or connector is detective,
or the signal wires are swapped in the input
connector.
Note: It’s necessary to insert a XLR termination
plug (with 120 Ohm) in the last xture in order to
ensure proper transmission on the DMX data link.
4. MENU MAP
Main Level Programming Levels Description
Set address
Addr:001 001-512 Sets DMX start channel for DMX mode
Set person
CH01
CH 01
Sets DMX personality for DMX mode
CH 02
CH 05
CH 10
Music mode
Sens:099 001-099 Sets sound sensitivity
Auto mode
AUTO-01
AUTO-01 - AUTO-14 Selects autoprograms 0-14 and speed control
SP: 099
Dimmer Speed
DIM-01 Dim-0 - Dim-4 Sets Dimming curve

P. 7
- Neo Strip Gold
English version

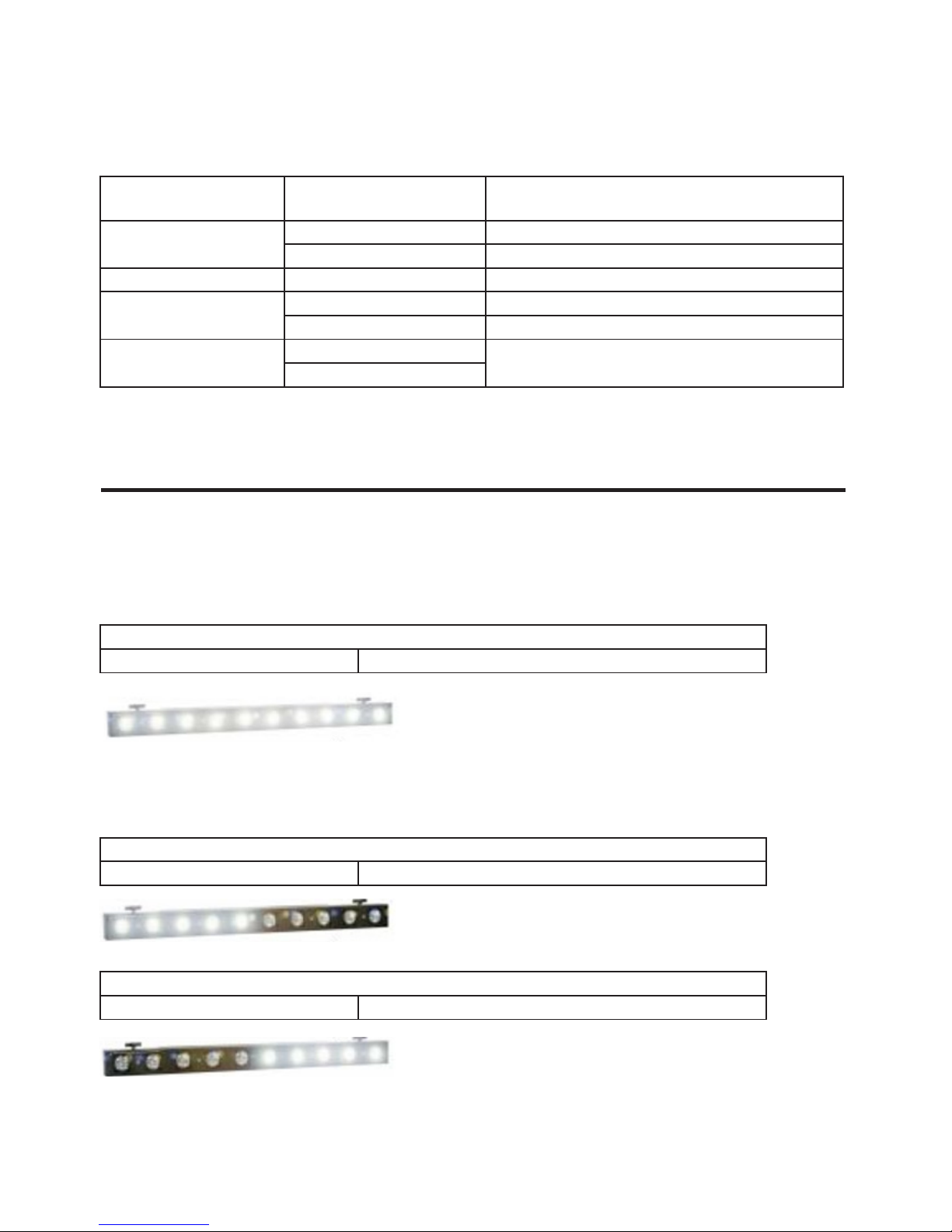

5. DMX CHANNELS
Dimmer curve
CURVE-0 CURVE-0 - CURVE-3 Sets dimming curve
Back LED Display-On Sets backlight on always
Display-O Sets backlight o aer 30(s)
Temperature T1:030 T2:030 Shows product’s internal temperature
Version info MD:xxxx Shows mainboard version
D1:xxxx D2:xxxx Shows driverboard verion
Default Yes Sets whether to restore factory setting
No
1 channel
2 channels
Channel 1 - Dimmer intensity (light 1 - 10)
0-255 From black to brightest (0 to 100%)
Channel 1 - Dimmer intensity (light 1 - 5)
0-255 From black to brightest (0 to 100%)
Channel 2 - Dimmer intensity (light 6 - 10)
0-255 From black to brightest (0 to 100%)

P. 8
Neo Strip Gold -
English version

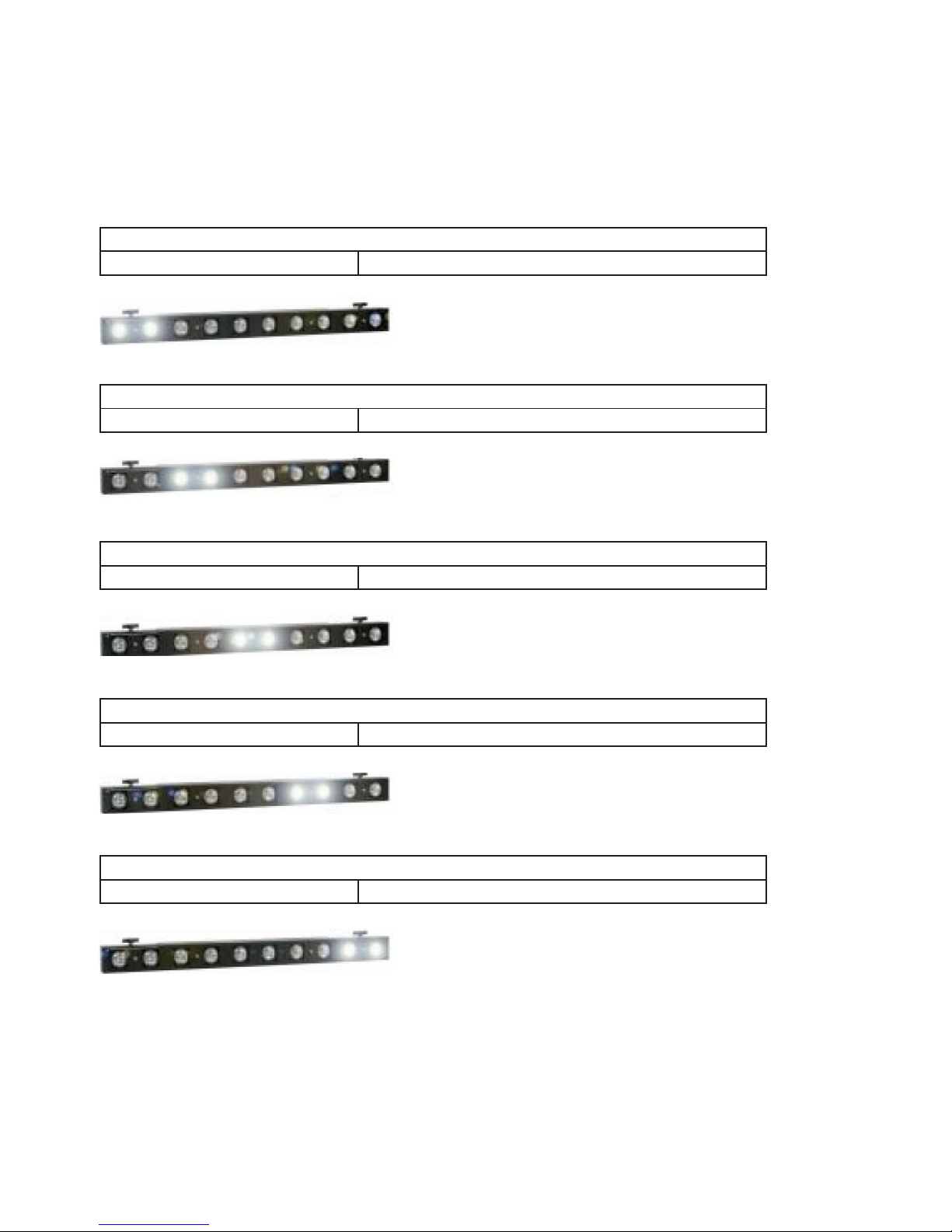

5 channels
Channel 1 - Dimmer intensity (light 1 - 2)
0-255 From black to brightest (0 to 100%)
Channel 2 - Dimmer intensity (light 3 - 4)
0-255 From black to brightest (0 to 100%)
Channel 3 - Dimmer intensity (light 5 - 6)
0-255 From black to brightest (0 to 100%)
Channel 4 - Dimmer intensity (light 7 - 8)
0-255 From black to brightest (0 to 100%)
Channel 5 - Dimmer intensity (light 9 - 10)
0-255 From black to brightest (0 to 100%)

P. 9
- Neo Strip Gold
English version

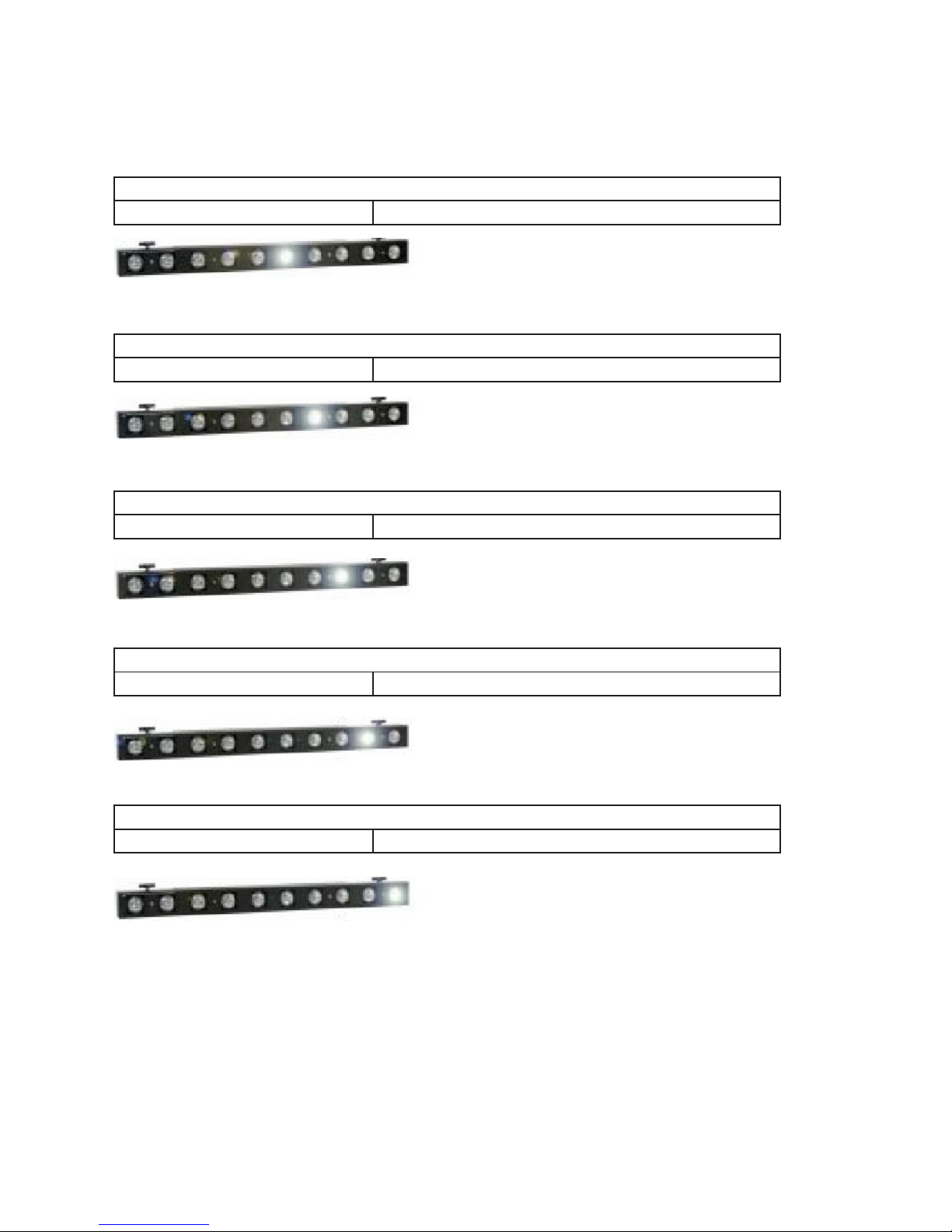

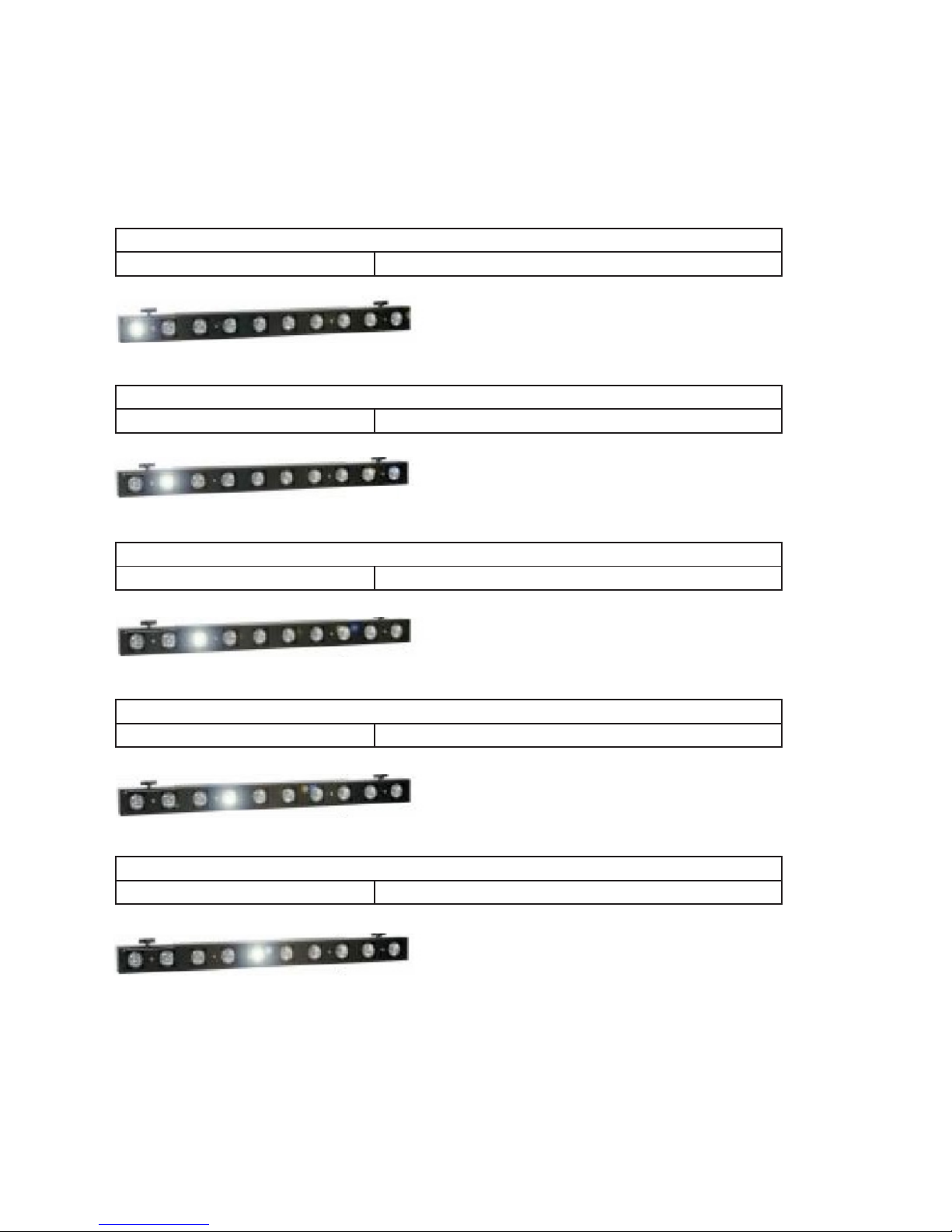

10 channels
Channel 1 - Dimmer intensity (light 1)
0-255 From black to brightest (0 to 100%)
Channel 2 - Dimmer intensity (light 2)
0-255 From black to brightest (0 to 100%)
Channel 3 - Dimmer intensity (light 3)
0-255 From black to brightest (0 to 100%)
Channel 4 - Dimmer intensity (light 4)
0-255 From black to brightest (0 to 100%)
Channel 5 - Dimmer intensity (light 5)
0-255 From black to brightest (0 to 100%)

P. 1 0
Neo Strip Gold -
English version
Channel 6 - Dimmer intensity (light 6)
0-255 From black to brightest (0 to 100%)
Channel 7 - Dimmer intensity (light 7)
0-255 From black to brightest (0 to 100%)
Channel 8 - Dimmer intensity (light 8)
0-255 From black to brightest (0 to 100%)
Channel 9 - Dimmer intensity (light 9)
0-255 From black to brightest (0 to 100%)
Channel 10 - Dimmer intensity (light 10)
0-255 From black to brightest (0 to 100%)

P. 11
- Neo Strip Gold
Versión Español
1. OVERVIEW
NEO STRIP GOLD
Barra LED profesional - 17 LEDs blancos cálidos de 17W
Neo Strip Gold es una barra profesional con control
pixel por pixel que tiene 10 LEDs blancos cálidos de
17W. Con tres curvas de dimmeo y un control abso-
luto sobre cada uno de sus LEDs, que trabajan con
una temperatura color ajustable de 2000K a 3000K,
el equipo es útil tanto para generar efectos visuales
como para ser utilizado como blinder. Equipado con
16 programas integrados, efecto estrobo y direc-
cionamiento digital, Neo Strip Gold es una solución
profesional para aplicaciones de gran escala que
precisen un equipo de alta potencia y versatilidad
que trabaje con la temperatura color de las lámparas
halógenas.
Fuente & Óptica
• Fuente de luz: 10 LEDs blancos calidos de 17W
• Vida útil promedio: 50,000 horas
• Ángulo de haz: 20º
Información fotométrica
• Temperatura color ajustable: 2000K-3000K
Efectos y Funciones
• Control de pixel: cada LED puede ser controla-
do de forma independiente
• Dimmer: Rango completo 0-100% general &
para todos los LEDs con 3 curvas de dimmeo
• Efecto estrobo
• 16 programas integrados
• Velocidad de chase ajustable 01-99
• Sin parpadeo
• Addressing digital
Control
• Canales DMX: 1/2/5/10
• Modos de operación: DMX, Maestro/Esclavo,
automático, audio rítmico & programas inte-
grados
Eléctrico
• Rango de voltaje de entrada: AC100–240V,
50-60Hz
• Consumo de potencia: 200W
Físico
• Display OLED de 1.3”
• Conectores DMX: 2 conectores XLR (XLR-3 de
entrada & salida)
• Conectores de alimentación PowerCon (entra-
da & salida)
• Dimensiones: 1044x130x168,9 mm. /
41x5,1x6,6 pulg.
• Peso: 6,6 Kg. / 14,5 Lbs.

P. 12
Neo Strip Gold -
Versión Español
Vista frontal
Vista dorsal
1
2
3 4
5678 9
10 11
12
1. LED
2. Conector Power thru (gris): envía alimentación
a la siguiente unidad (máx. 20A)
3. Salida DMX
4. Pantalla LED
5. Tecla Mode
6. Tecla Menu
7. Tecla Up
8. Tecla Down
9. Interruptor de encendido/apagado
10. Fusible: 6,3A, 250 V, 5x20 mm.
11. Entrada DMX
12. Conector Power input (azul): Entrada de
potencia para la unidad (máx. 20A)

P. 13
- Neo Strip Gold
Versión Español
2. CONEXIÓN DMX
Entrada DMX
Conector XLR (hembra)
1. Tierra
2. Señal (-)
3. Señal (+)
1. Tierra
2. Senal (-)
3. Señal (+)
Salida DMX
Conector XLR (macho)
Diagrama de controladores de 3 y 5 clavijas (macho y hembra)
• Enlace las unidades como indica la gura
siguiente. Conecte un extremo del cable DMX
en la salida DMX de la primera unidad y el otro
extremo, en la entrada DMX de la segunda uni-
dad. Reitere este proceso para conectar todas
las unidades restantes.
• Conexión al suministro eléctrico: Conecte el
extremo del cable de alimentación a la fuente
de alimentación. Reitere este proceso con
todas las unidades y el controlador.

P. 14
Neo Strip Gold -
Versión Español
3. PANEL DE CONTROL
Observación: enlace todos los cables DMX y luego conecte los equipos al suministro eléctrico.
A. Pantalla LED
B. Tecla Mode
C. Tecla Menu
D. Tecla de desplazamiento hacia arriba
E. Tecla de desplazamiento hacia abajo
Conexiones multiples
DMX 512
Máx. 30 Neo Strip Gold
120 Ω

P. 15
- Neo Strip Gold
Versión Español
• Modo DMX Las unidades cuentan con una
dirección individual en un enlace de datos y
se conectan a un controlador. Las unidades
responden a la señal DMX del controlador.
• Asignación de la dirección DMX Congure la
dirección DMX del equipo en el panel de control
ubicado en el frente de la base de su Neo Strip
Gold. La dirección siempre será el primer canal
desde el cual el equipo responderá al contro-
lador. Al utilizar el controlador, recuerdo que el
equipo cuenta con un máximo de 10 canales.
Verique la correcta conguración de las direc-
ciones DMX si utiliza varios equipos Neo Strip
Gold. La dirección DMX de la primera Neo Strip
Gold será 1 (001), mientras que la dirección de
la segunda unidad será 1+10=11. La dirección
de la tercera unidad será entonces 11+10=21,
etc. Asegúrese de no superponer los canales
durante la conguración para controlar todas
las unidades correctamente. Si dos unidades
cuentan con la misma dirección, funcionarán
de forma sincronizada. Para obtener más
información, diríjase a las instrucciones del
menú “Addressing” (menú d001).
• Instrucciones de operación Una vez congu-
radas las direcciones DMX de todas las uni-
dades, el usuario puede comenzar a contro-
larlas a través de su controlador.
• Observaciones Al encenderse, la Neo Strip
Gold detectará de forma automática si recibe
señal DMX. En caso de no recibir señal, es
posible que: El cable XLR del controlador no
esté conectado en la entrada de la unidad.
El controlador esté apagado o dañado o que
cable o conector esté dañado o que los cables
de señal estén mal conectados.
Nota: Se recomienda la instalación de un termi-
nador XLR (de 120 ohmios) en la última unidad de
la cadena para garantizar la transmisión correcta
de datos.
4. MENÚ DE FUNCIONES
Menú Submenú Descripción
Dirección
Addr: 001 001-512 Conguración de la dirección DMX de inicio
Personalidad
CH01
CH 01
Conguración del modo de canales
CH 02
CH 05
CH 10
Modo audiorítmico
Sens: 099 001-099 Conguración de la sensibilidad de sonido
Modo automático
AUTO-01
AUTO-01 - AUTO-14 Selección de programas automáticos 0-14 y control
de velocidad
SP: 099
Velocidad de dimmer
DIM-01 Dim-0 - Dim-4 Conguración de la velocidad de dimmer

P. 1 6
Neo Strip Gold -
Versión Español
5. CANALES DMX
Curva de dimmer
CURVE-0 CURVE-0 - CURVE-3 Conguración de la curva de dimming
Back LED Display-On Luz de fondo siempre encendida
Display-O Apagado de la luz de fondo luego de 30 segundos
Temperature T1:030 T2:030 Temperatura interna del equipo
Version info MD:xxxx Versión de la placa principal instalada
D1:xxxx D2:xxxx Versión del soware instalado
Default Yes Restablecer valores de fábrica
No
Modo 1 canal
Modo 2 canales
Canal 1: Intensidad de dimmer (1-10)
0-255 Luminosidad ascendente (0-100%)
Canal 1: Intensidad de dimmer (1-5)
0-255 Luminosidad ascendente (0-100%)
Canal 2: Intensidad de dimmer (6-10)
0-255 Luminosidad ascendente (0-100%)

P. 17
- Neo Strip Gold
Versión Español
Modo 5 canales
Canal 1: Intensidad de dimmer (1-2)
0-255 Luminosidad ascendente (0-100%)
Canal 2: Intensidad de dimmer (3-4)
0-255 Luminosidad ascendente (0-100%)
Canal 3: Intensidad de dimmer (5-6)
0-255 Luminosidad ascendente (0-100%)
Canal 4: Intensidad de dimmer (7-8)
0-255 Luminosidad ascendente (0-100%)
Canal 5: Intensidad de dimmer (9-10)
0-255 Luminosidad ascendente (0-100%)

P. 18
Neo Strip Gold -
Versión Español
Modo 10 canales
Canal 1: Intensidad de dimmer (1)
0-255 Luminosidad ascendente (0-100%)
Canal 2: Intensidad de dimmer (2)
0-255 Luminosidad ascendente (0-100%)
Canal 3: Intensidad de dimmer (3)
0-255 Luminosidad ascendente (0-100%)
Canal 4: Intensidad de dimmer (4)
0-255 Luminosidad ascendente (0-100%)
Canal 5: Intensidad de dimmer (9-10)
0-255 Luminosidad ascendente (0-100%)

P. 1 9
- Neo Strip Gold
Versión Español
Canal 6: Intensidad de dimmer (6)
0-255 Luminosidad ascendente (0-100%)
Canal 7: Intensidad de dimmer (7)
0-255 Luminosidad ascendente (0-100%)
Canal 8: Intensidad de dimmer (8)
0-255 Luminosidad ascendente (0-100%)
Canal 9: Intensidad de dimmer (9)
0-255 Luminosidad ascendente (0-100%)
Canal 10: Intensidad de dimmer (10)
0-255 Luminosidad ascendente (0-100%)

P. 2 0
Neo Strip Gold -
