NEO ELIPSOLED LITE 50 User manual

P. 1
- Neo Elipsoled Lite 50
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
ELIPSOLED
LITE 50
ELIPSOIDAL LED
LUMINAIRE

P. 2
Neo Elipsoled Lite 50 - English version
1. OVERVIEW
ELIPSOLED LITE 50
Elipsoidal LED Luminaire - 1 WW 50W LED
Elipsoled Lite 50 is an ellipsoidal LED luminaire that
sports 1 50W White LED that works at a color temper-
ature of 3500K. The equipment is compact and light-
weight and has - among its most salient attributes - a
manual zoom that goes from 20º to 39º. Elipsoled
Lite 50 has an integrated portagobos, manual focus,
4 selectable dimmer curves, beam shutters and
practical gel frame bracket. Amongst its most rele-
vant features the user will nd the built-in USB port
that - in combination with NEO Stick USB - allows the
user to control the unit in wireless mode or via NEO
Wi app – iOS® & Android®.
Source & Optics
• Light Source: 1 50W White LED
• Color temperature: 3500K
• LEDs life: 50,000 hours
• Zoom: 20º-39º manual zoom
Photometric data
• Flux @ 20º: 7,900 Lux @ 6.5 . (2M)
• Flux @ 39º: 2,700 Lux @ 6.5 . (2M)
• Color rendering: >81Ra
Effects & Functions
• Dimmer: Full range 0-100%
• 4 dimming curves
• Strobe eect: 0-30Hz
• Standard beam shutters
• Manual focus
• Flat and even light eld
• Gobo holder
• Gobo size:
- Outer: 53.3 mm. (2 in.)
- Inner: 43 mm. (1.7 in.)
- Thickness: 2 mm. (0.07 in.) MAX
• Flicker free
• Very silent operation
• Gel frame brackets and retaining clip included
Control
• DMX channels: 1/3
• Operational modes: DMX, Master/Slave, au-
to-run, wireless DMX (with optional Neo Stick
USB) and IR (with optional IR6 controller)
Physical
• 4-digit LED display
• DMX connectors: 2 XLR connectors (XLR-3 In
and Out)
• Power supply connectors: Interlock In/Out
• Cooling: Auto-sensing noiseless fan
• Dimensions: 480x157x381 mm. / 18.9x6.2x15 in.
• Weight: 4.2 Kg. / 9.3 Lbs.

P. 3
- Neo Elipsoled Lite 50English version
2. SAFETY
Warning
Before carrying out any operations with the
unit, carefully read this instruction manual and
keep it with cure for future reference. It contains
important information about the installation,
usage and maintenance of the unit.
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with
• The unit is supplied with hazardous network
voltage (230V~). Leave servicing to skilled per-
sonnel only. Never make any modications on
the unit not described in this instruction manu-
al, otherwise you will risk an electric shock.
• Connection must be made to a power supply
system tted with eicient earthing (Class I ap-
pliance according to standard EN 60598-1). It is,
moreover, recommended to protect the supply
lines of the units from indirect contact and/or
shorting to earth by using appropriately sized
residual current devices.
• The connection to the main network of electric
distribution must be carried out by a quali-
ed electrical installer. Check that the main
frequency and voltage correspond to those
for which the unit is designed as given on the
electrical data label.
• This unit is not for home use, only professional
applications.
• Never use the xture under the following condi-
tions: - in places subject to vibrations or bumps;
- in places with a temperature of over 40 °C.
• Make certain that no imammable liquids, wa-
ter or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied
technical personnel. Contact the nearest sales
point for an inspection or contact the manufac-
turer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a dis-
posal which is not harmful to the environment.
Warnings and installation
precautions
• If this device will be operated in any way difer-
ent to the one described in this manual, it may
suer damage and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, electric
shock, etc.
• Before starting any maintenance work or
cleaning the proyector, cut o power from main
supply.
• Always additionally secure the projector with
the safety rope. When carrying out any work,
always comply scrupulously with all the regula-
tions (particularly regarding safety) currently in
force in the country in ehich the xture's being
used.
• Install the xture in a well ventilated place.
• Keep any inplammable material at a safe dis-
tance from the xture.
• Shields, lenses or ultraviolet screens shall be
changed if they have become damaged to such
an extent that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has be-
come damaged or thermally deformed.
• Never look directly at the light beam. Please
note that fast changes in lighting, e.g. ashing
light, may trigger epileptic seizures in photo-
sensitive persons or persons with epilepsy.
• Do not touch the product’s housing when oper-
ating because it may be very hot.

P. 4
Neo Elipsoled Lite 50 - English version

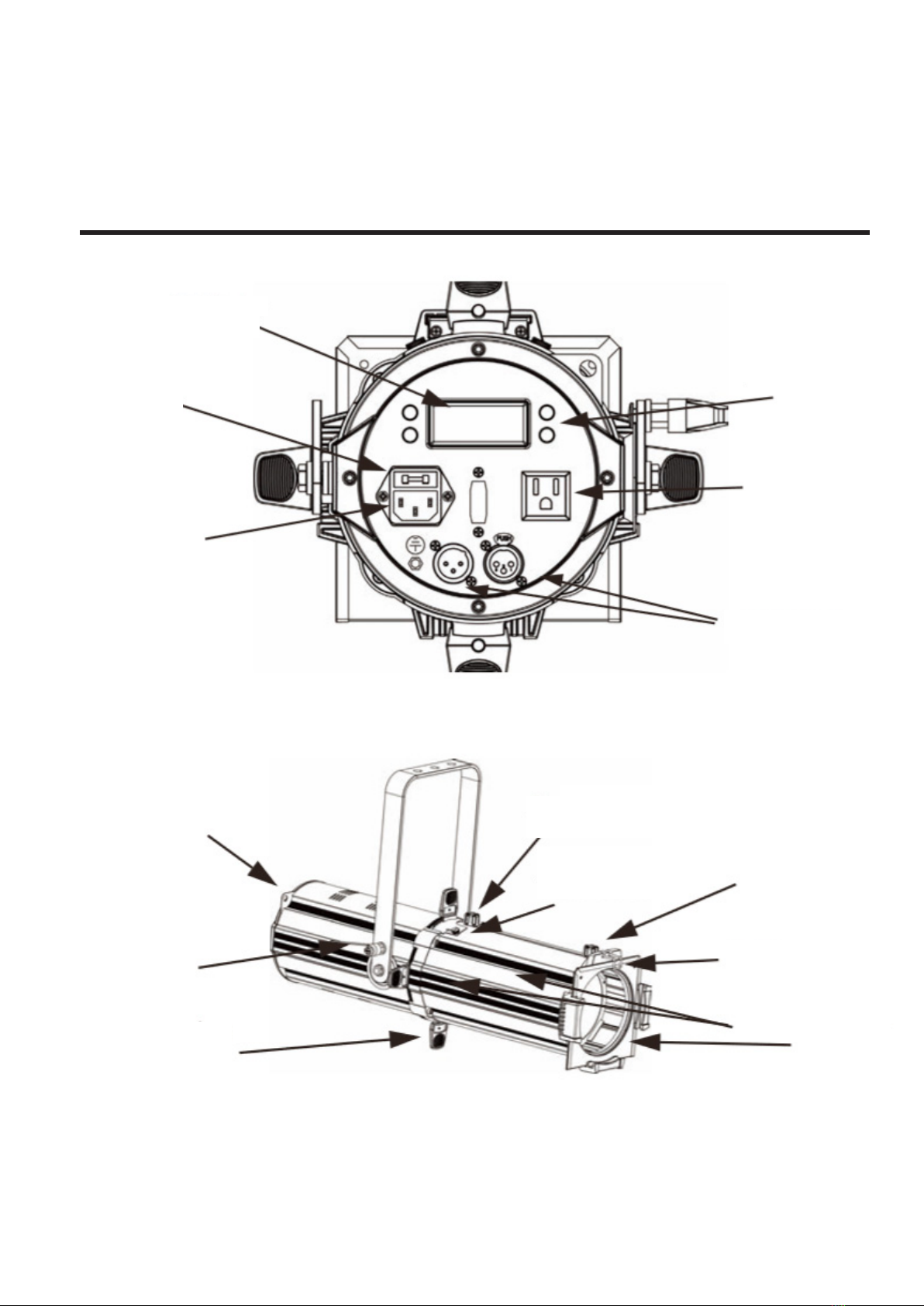

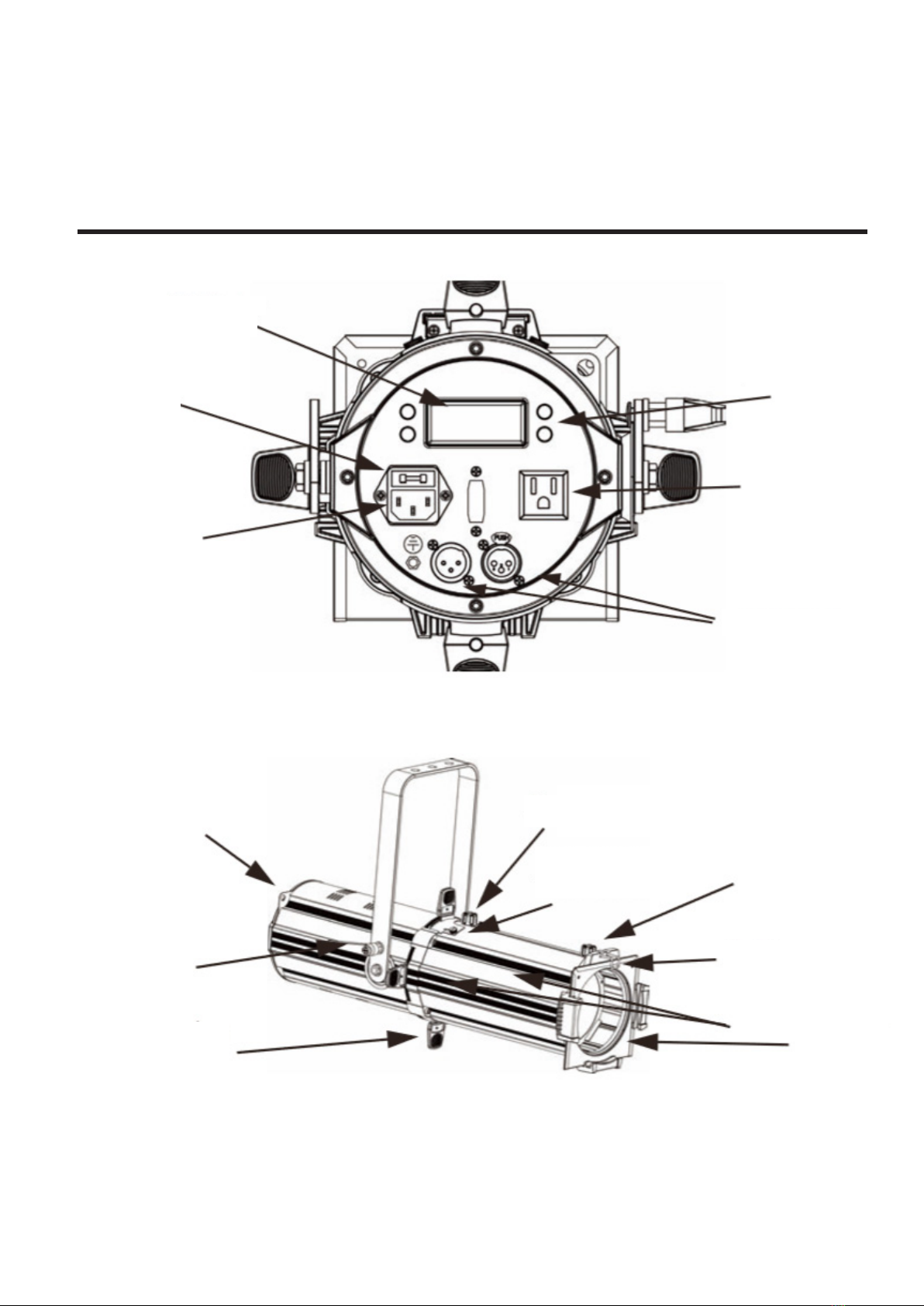

3. THE PRODUCT
DMX IN/OUT
LED Display
Fuse Holder
Power In
Menu Buttons
Power Out
Safety Loop
Bracket
Adjustment
Knob
Framing
Shutter x4
Gel Frame
Holder
Gel Frame
Focus Knob
Gobo Holder
Thumbscrew
Zoom Knob

P. 5
- Neo Elipsoled Lite 50
English version

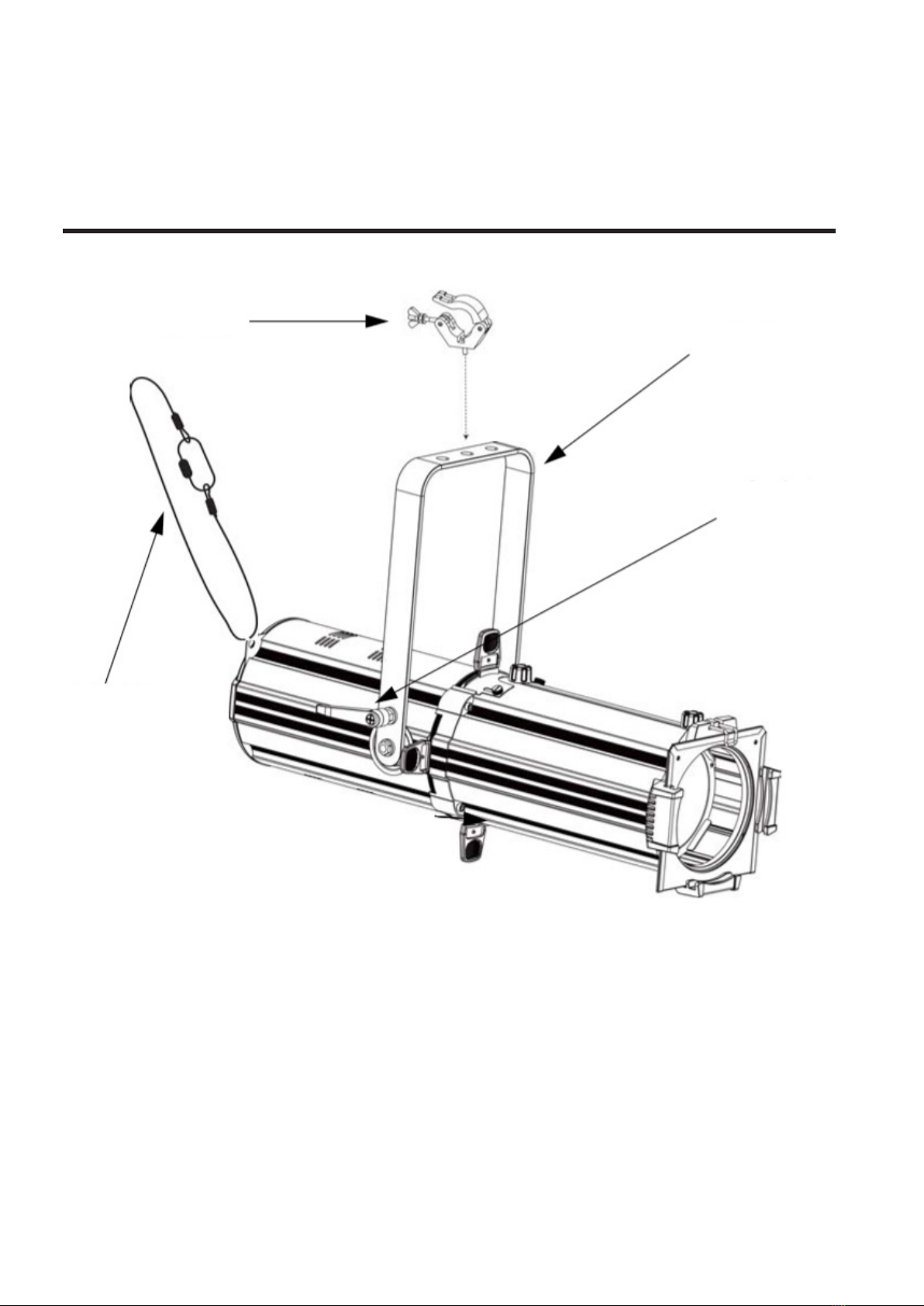

4. MOUNTING
Safety Cable
Bracket
Adjustment
Knob
Mounting Clamp Mounting Bracket

P. 6
Neo Elipsoled Lite 50 - English version
5. CONTROL MENU OVERVIEW
6. DMX FUNCTION CHART
Control Panel
3-Channel Mode
Function Menu
Button Function
Menu Selects operating mode or exits submenus
Up Scrolls up through option lists or selects higher value
Down Scrolls down through option lists or selects lower value
Enter Activates displayed menu option or selected value
Mode Options/Values Description
1-CH d001–512 1-channel DMX mode
3-CH d001–512 3-channel DMX mode
U-- d000-255 Manual dimmer setting
S000-255 Manual strobe setting
dIM
OFF
Dimmer curve setting
(O, Fast, Medium, Slow)
dIM 1
dIM 2
dIM 3
FAN Auto Set fan to Auto mode or
always On
On
Channel Function Value Percent/Setting
1 Dimmer 000-255 0–100%
2Strobe 000-010 No function
010-255 Strobe speed (slow to fast)

P. 7
- Neo Elipsoled Lite 50
English version
7. OPERATION
FRAMING SHUTTERS
• Use the (4) framing shutters to shape the pro-
jected beam.
ZOOM and FOCUS KNOBS
• Use the Zoom knob to adjust beam angle.
• Use the Focus knob to adjust sharpness of pro-
jected patterns or beam edges.
CUSTOM GOBOS
• The gobo holder accepts M size (66mm outer/
48mm inner) custom gobos.
GELS
• Color gels may be inserted in the gel frame,
which ts into the gel frame holder.
DMX MODES
• Press MENU button until 1-CH or 3-CH is
displayed.
• Press ENTER to select 1-channel or 3-channel
DMX mode.
• Press UP or DOWN to select DMX starting address.
• Press ENTER.
1-Channel Mode
MANUAL DIMMING AND STROBE
• Press MENU button until U-- is displayed.
• Press ENTER.
• Press UP or DOWN to select dimmer (d000-255)
or strobe (S000-255).
• Press ENTER and use UP or DOWN to select
values.
SELECTING DIMMER CURVES
• Press MENU button until dIM is displayed.
• Press ENTER Press UP or DOWN to select dim-
mer curve (OFF, dIM1, dIM2, dIM3).
• Press ENTER.
FAN
• Press MENU button until FAN is displayed.
• Press ENTER.
• Press UP or DOWN to select AUTO or ON.
• Press ENTER.
Channel Function Value Percent/Setting
1 Dimmer 000-255 0–100%
7 Dimmer Speed
000-051 Dimmer Speed set from display
052-101 Dimmer speed mode o
102-152 Dimmer speed mode 1 fast
153-203 Dimmer speed mode 2 medium
204-255 Dimmer speed mode 3 slow

P. 8
Neo Elipsoled Lite 50 - English version
8. MAINTENANCE
Maintenance and Cleaning the Unit
• Make sure the area below the installation place
is free from unwanted persons during setup.
• Switch o the unit, unplug the main cable and
wait until the unit has cooled down.
• All screws used for installing the device and
any of its parts should be tightly fastened and
should not be corroded.
• Housings, xations and installation spots (ceil-
ing, trusses, suspensions) should be totally free
from any deformation.
• The main cables must be in impeccable condi-
tion and should be replaced immediately even
when a small problem is detected.
• It is recommended to clean the front at regu-
lar intervals, from impurities caused by dust,
smoke, or other particles to ensure that the
light is radiated at maximum brightness. For
cleaning, disconnect the main plug from the
socket. Use a so, clean cloth moistened with
a mild detergent. Then carefully wipe the part
dry. For cleaning other housing parts use only
a so, clean cloth. Never use a liquid, it might
penetrate the unit and cause damage to it.

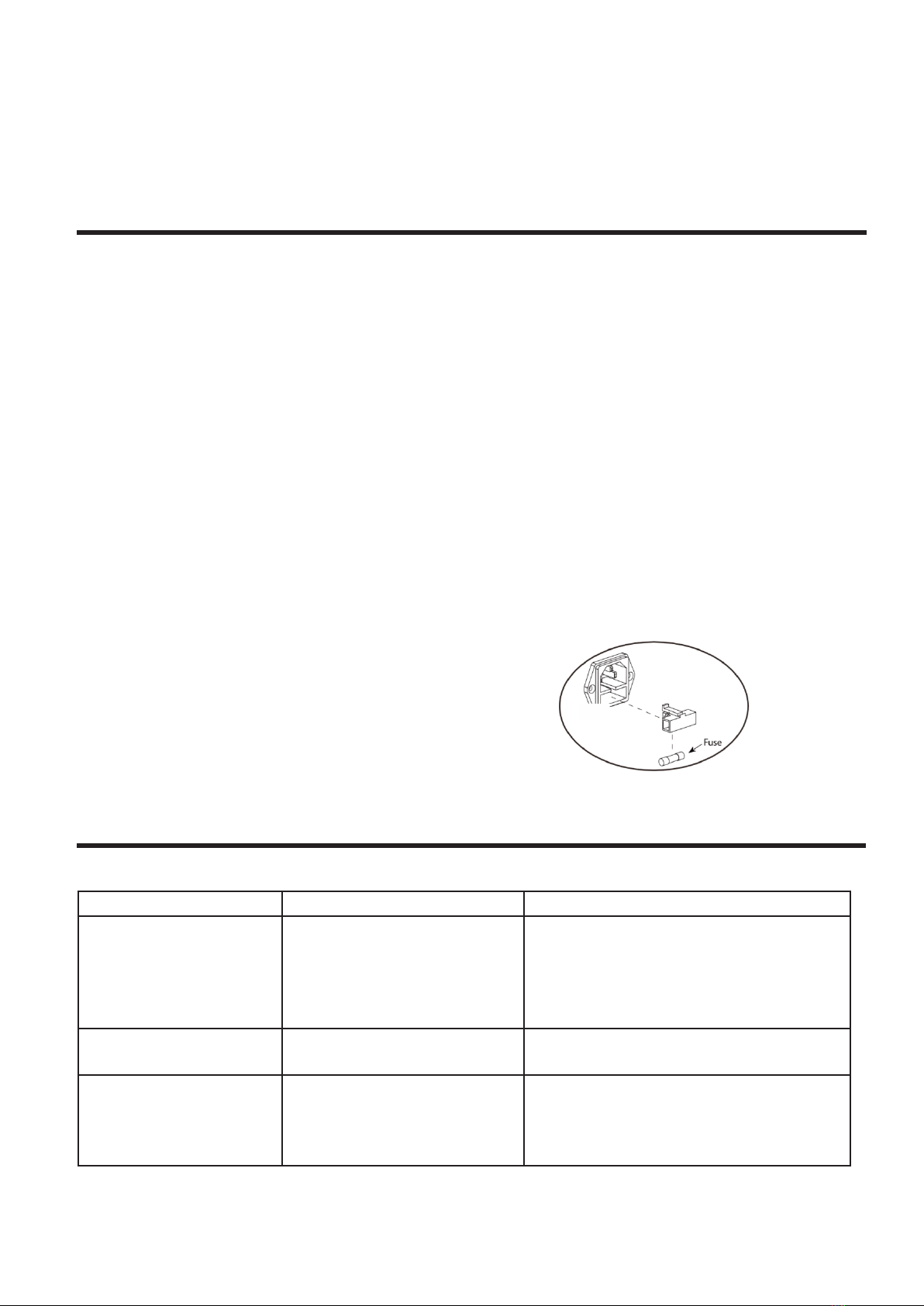

Fuse Replacement
1. Disconnect this product from the power outlet.
2. Remove the safety cap by a screwdriver.
3. Replace the blown fuse with a fuse of the exact
same type and rating (T1A,250V).
4. Install the safety cap, and reconnect power.
9. TROUBLESHOOTING
Problems Possible causes Checks and remedies
Fixture does not light up
• No mains supply
• Dimmer fader set to 0
• All color faders set to 0
• Faulty LED
• Faulty LED board
• Check the power supply voltage
• Increase the value of the dimmer channels
• Increase the value of the color channels
• Replace the LED board
• Replace the LED board
General low light intensity • Dirty lens assembly
• Misaligned lens assembly
• Clean the xture regularly
• Install lens assembly properly
Fixture does not power up
• No power
• Loose or damaged power cord
• Faulty internal power supply
• Check for power on power outlet
• Check power cord
• Replace internal power supply

P. 9
- Neo Elipsoled Lite 50
English version
Fixture does not respond
to DMX
• Wrong DMX addressing
• Damaged DMX cables
• Bouncing signals
• Check control panel and unit addressing
• Check DMX cables
• Install terminator as suggested
Contact an authorized service center in case of technical problems or not reported in the table can not be
resolved by the procedure given in the table.
Design and product specications are subject to change without prior notice.

P. 1 0
Neo Elipsoled Lite 50 -
1. DESCRIPCIÓN
ELIPSOLED LITE 50
Luminaria elipsoidal con led blanco cálido de 50W
Elipsoled Lite 50 es una luminaria LED elipsoidal
que tiene 1 LED de 50W y trabaja a una temperatura
color de 3500K. El equipo es de diseño compacto y
liviano y cuenta, entre sus atributos más salientes,
con un zoom manual que va desde los 20º a los 39º.
Elipsoled Lite 50 trae un portagobos integrado,
cuenta con foco manual, 4 curvas de dimmeo selec-
cionares, obturadores de haz y un práctico porta-ge-
latina. Entre sus características más salientes está
la incorporación de un puerto USB que permite,
mediante la utilización del NEO Stick USB, controlar
la unidad wireless o mediante la app NEO Wi de AM-
PRO®, disponible para iOS® & Android®.
Fuente & Ópticas
• Fuente de luz: 1 LED blanco cálido de 50W
• Temperatura color: 3500K
• Vida útil promedio: 50.000 horas
• Zoom: Zoom manual de 20º-39º
Datos fotométricos
• Flux @ 20º: 7.900 Lux @ 2M (6,5 pies)
• Flux @ 39º: 2.700 Lux @ 2M (6,5 pies)
• Reproducción de color: >81Ra
Efectos y funciones
• Dimmer: 0-100%
• 4 curvas de dimmeo
• Efecto estrobo: 0-30Hz
• Obturadores de haz estándar
• Foco manual
• Campo de luz plano y nivelado
• Portagobos incluido
• Tamaño del gobo:
• Exterior: 53,3 mm. (2 pulg.)
• Interior: 43 mm. ( 1,7 pulg.)
• Espesor: 2 mm. (0,07 pulg.) máximo
• Flicker free
• Operación muy silenciosa
• Portagelatina con clip incluido
Control
• Canales DMX: 1/3
• Modos de operación: DMX, Master/Slave, au-
tomático, DMX inalámbrico (via Neo Stick USB)
y control inalámbrico (via IR-6)
Físico
• Display LED de 4-digitos
• Conectores DMX: 2 conectores XLR (XLR-3
entrada y salida)
• Conectores de alimentación: Interlock de
Entrada/Salida
• Enfriamiento por ventilador ultra-silencioso
• Dimensiones: 480x157x381 mm. / 18,9x6,2x15
pulg.
• Peso: 4,2 Kg. / 9,3 Lbs..
Versión Español

P. 11
- Neo Elipsoled Lite 50
Versión Español
2. INSTRUCCIONES DE SEGURIDAD
Advertencia
Lea atentamente el manual antes de utilizar
el equipo y procure seguir las instrucciones.
Consérvelo para futuras referencias ya que
contiene información importante sobre el uso,
la instalación y el mantenimiento del equipo.
Instrucciones Generales
• Este equipo cumple con las Directivas de la
Comunidad Europea y, por lo tanto, cuenta con
certicación .
• El equipo funciona con un voltaje de entrada de
230V~. Para su instalación, póngase en contac-
to con un profesional calicado. Para evitar el
riesgo de shock eléctrico, no introduzca modi-
caciones no autorizadas en el equipo.
• El equipo requiere de un sistema de suministro
eléctrico con puesta a tierra (equipo clase I,
norma IEC 60598-1). A su vez, se recomienda
proteger los cables de alimentación de los con-
tactos indirectos y cortocircuitos mediante el
uso de interruptores diferenciales del tamaño
adecuado.
• La instalación eléctrica debe realizarla un
electricista certicado. Procure que el voltaje y
la frecuencia coincidan con los requeridos por
la unidad.
• La unidad está diseñada para uso profesional.
No es de uso residencial.
• Procure no utilizar el equipo bajo las siguientes
condiciones: -En lugares proclives a vibraciones
y sacudidas. - En lugares con temperatura
superior a 40°C.
• Evite que líquidos inamables, objetos de metal
o agua entren en contacto con el equipo.
• No desarme o modique el equipo.
• El mantenimiento o reparación del equipo
deben ser realizados por personal calicado.
Pónganse en contacto con el servicio técnico
autorizado más cercano o directamente con su
proveedor.
• Con el n de respetar el medio ambiente, pro-
cure desechar la unidad en la planta de recicla-
do más cercana.
Instalación: Advertencias y
precauciones
• La garantía no cubre daños provocados por el
uso inapropiado del equipo. El uso inadecuado
del equipo puede ocasionar quemaduras, cor-
tocircuitos, shock eléctrico, etc.
• Desconecte el equipo del suministro eléctrico
antes de realizar cualquier tarea de limpieza o
mantenimiento.
• Procure utilizar un cable de seguridad para ar-
mar la instalación. Al utilizar la unidad, cumpla
en todo momento con las regulaciones (espe-
cialmente de seguridad) actualmente vigentes
en su país.
• Instale el equipo en una zona con ventilación.
• Mantenga cualquier tipo de material inamable
lejos de la unidad.
• Reemplace la cubierta, los lentes o la luz ultra-
violeta si se dañan y comprometen el óptimo
funcionamiento del equipo.
• Reemplace la lámpara de LED si se daña o sufre
deformación por el calor.
• No mire de forma directa hacia la fuente de luz
cuando el equipo esté encendido. La luz puede
generar convulsiones en las personas fotosensi-
tivas o con epilepsia.
• No toque el equipo durante su funcionamiento
ya que su temperatura puede ser muy elevada.

P. 12
Neo Elipsoled Lite 50 - Versión Español
3. EL PRODUCTO
Conector DMX de
entrada y salida
Pantalla LED
Fusible
Entrada de
potencia
Botones de menú
Salida de
potencia
Oricio para
el cable de
seguridad
Perilla de
ajuste de
abrazadera
Cuchillas x4
Soporte para
montura de gel
Montura de
gel
Perilla de
goco
Tuerca del soporte
de gobo
Perilla de
zoom

P. 13
- Neo Elipsoled Lite 50
Versión Español
4. MONTAJE
Cable de seguridad
Perilla de ajuste
de la abrazadera
Abrazadera de
montaje Soporte de montaje

P. 14
Neo Elipsoled Lite 50 - Versión Español
5. DESCRIPCIÓN DEL MENÚ
6. CUADRO DE CANALES DMX
Panel de control
Modo 3 canales
Menú de funciones
Tecla Función
Menú Selecciona la función deseada o abandona los submenús
Up Se desplaza hacia arriba o aumenta el valor de la selección
Down Se desplaza hacia abajo o disminuye el valor de la selección
Enter Accede a la función deseada o conrma el valor seleccionado
Modo Opciones/Valores Descripción
1-CH d001–512 Modo DMX de 1 canal
3-CH d001–512 Modo DMX de 3 canal
U-- d000-255 Conguración de dimmer manual
S000-255 Conguración de estrobo manual
dIM
OFF
Conguración de curva dimmer
(apagada, rápida, media, lenta).
dIM 1
dIM 2
dIM 3
FAN Auto Ventilador: modo automático o
siempre encendido.
On
Canales Función Valores Porcentaje/Conguración
1 Dimmer 000-255 0–100%
2Estrobo 000-010 Sin función
010-255 Velocidad de estrobo (creciente)

P. 15
- Neo Elipsoled Lite 50
Versión Español
7. INSTRUCCIONES DE USO
CUCHILLAS O SISTEMA DE FRAMING SHUTTERS
• Utilice los cuatro framing shutters para darle
forma al haz de luz proyectado.
PERILLAS DE ZOOM Y FOCO
• Utilice la perilla de zoom para regular el ángulo
del haz.
• Utilice la perilla de foco para regular la nitidez de
los patrones proyectados o los bordes del haz.
GELS
• Coloque los geles de color en el soporte co-
rrespondiente para aplicar ltros cromáticos.
MODOS DMX
• Presione la tecla MENU hasta visualizar 1-CH o
3-CH.
• Luego presione ENTER para seleccionar el
modo DMX deseado entre 1 canal y 3 canales.
• Utilice las echas UP y DOWN para seleccionar
la dirección DMX de inicio.
• Presione ENTER para nalizar.
Modo 1 canal
DIMMER Y ESTROBO MANUALES
• Presione la tecla MENU hasta visualizar U--.
• Luego presione ENTER para ingresar.
• Utilice las echas UP y DOWN para seleccionar
dimmer (d000-255).
• Presione ENTER y luego las teclas UP y DOWN
para escoger los valores.
SELECCIÓN DE CURVAS DE DIMMER
• Presione la tecla MENU hasta visualizar dIM.
• Luego presione ENTER para ingresar.
• Utilice las echas UP y DOWN para seleccio-
nar la curva dimmer deseada (OFF, dIM1, dIM2,
dIM3).
• Presione ENTER para nalizar.
VENTILADOR
• Presione la tecla MENU hasta visualizar FAN.
• Luego presione ENTER para ingresar.
• Utilice las echas UP y DOWN para seleccionar
el modo AUTO o el modo ON.
• Presione ENTER para nalizar.
Canales Función Valores Porcentaje/Conguración
1 Dimmer 000-255 0–100%
3 Velocidad de
dimmer
000-051 Velocidad de dimmer desde la pantalla
052-101 Velocidad de dimmer: apagada
102-152 Velocidad de dimmer modo 1: rápida
153-203 Velocidad de dimmer modo 2: media
204-255 Velocidad de dimmer modo 3: lenta

P. 1 6
Neo Elipsoled Lite 50 - Versión Español
8. LIMPIEZA Y MANTENIMIENTO
Lineamientos generales
• Asegúrese de que no haya personas ajenas a la
instalación al momento de jar el equipo.
• Apague el quipo, desconéctelo de la corriente
eléctrica y aguarde a que se enfríe antes de
realizar cualquier tarea de mantenimiento.
• Ajuste bien todos los tornillos que se utilicen
para la instalación del equipo y procure que no
muestren signos de corrosión.
• La cubierta, las herramientas de jación y los
puntos de instalación (cielos rasos, suspen-
siones y sistemas de truss) deben estar libres
de deformaciones.
• Conserve los cables principales en buenas
condiciones. Reemplácelos de forma inmediata
si detecta algún problema.
• Para garantizar el óptimo desempeño del
equipo, es indispensable limpiar el frente con
frecuencia para remover impurezas causadas
por el exceso humo, polvo u otras partículas.
Antes de limpiarlo, desconecte el equipo de la
corriente eléctrica. Utilice un paño suave hume-
decido con un detergente suave. Luego seque
el frente con cuidado. Para otras partes del
equipo solo emplee un paño suave y limpio. No
utilice ningún tipo de líquidos ya que podrían
ltrarse en el equipo y causar daños severos.
Sustitución del fusible
1. Extraiga la tapa de seguridad con un destorni-
llador.
2. Sustituya el fusible quemado por uno nuevo del
mismo tipo (T1A, 250 V).
3. Vuelva a colocar la tapa de seguridad y conecte
el equipo.
9. RESOLUCIÓN DE PROBLEMAS
Problema Posible causa Resolución
El equipo no ilumina
• Falta de suministro eléctrico
• Dimmer con valor 0
• Colores con valor 0
• Lámpara LED agotada
• Tablero LED defectuoso
• Verique el voltaje del suministro eléctrico
• Aumente el valor de los canales de dimmer
• Aumente el valor de los canales de color
• Sustituya la lámpara
• Sustituya el tablero
Poca intensidad de luz • Lentes sucios
• Lentes mal alineados
• Limpie los lentes del equipo
• Reinstale los lentes
El equipo no se enciende
• Falta de suministro eléctrico
• Cable suelto o defectuoso
• Suministro eléctrico defectuoso
• Corrobore la presencia de corriente en las
tomas
• Verique el estado del cable
• Verique la instalación eléctrica

P. 17
- Neo Elipsoled Lite 50
Versión Español
El equipo no responde al
controlador DMX
• Dirección DMX errónea
• Cables DMX defectuoso
• Rebote de señal
• Modique la dirección DMX en el panel de
control
• Sustituya el cable DMX
• Instale un terminador
En caso de que los problemas persistan o de que se presente un problema no listado, póngase en contacto
con el servicio técnico autorizado más cercano.
Observación: La información de este manual está sujeta a cambios sin previo aviso.

P. 18
Neo Elipsoled Lite 50 -
neo.amproweb.com
