Nibe DEH 500 User guide

Installatörshandbok
Dockningssats extern tillsats
SE
Installer manual
Docking kit, external additional heat
GB
Installateurhandbuch
Anschlusssatz externe Zusatzheizung
DE
Asentajan käsikirja
Liitäntäsarja, ulkoinen lisälämpö
FI
IHB 2047-5
431212
DEH 500
LEK

Svenska
4Viktig information
5Allmänt
7Röranslutningar
8Systemprincip
9Elinkopplingar
11Programinställningar
12Tekniska uppgifter
English
13Important information
14General
16Pipe connections
17System diagram
18Electrical connections
20Program settings
21Technical data
Deutsch
22Wichtige Informationen
23Allgemeines
25Rohranschlüsse
26Systemprinzip
27Elektrische Anschlüsse
29Programmeinstellungen
30Technische Daten
Suomeksi
31Tärkeää
32Yleistä
34Putkiliitännät
35Järjestelmäperiaate
36Sähköliitännät
38Ohjelman asetukset
39Tekniset tiedot
Wiring diagram
43Kontaktinformation
3DEH 500 | FI
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Med förbehåll för konstruktionsändringar.
©NIBE 2020.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
MÄRKNING
CE-märket är obligatoriskt för de flesta produk-
ter som säljs inom EU, oavsett var de är tillver-
kade.
CE
Klassificering av inkapsling av elektroteknisk
utrustning.
IP21
Fara för människa eller maskin.
!
Läs installatörshandboken.
DEH 500 | SE4
Svenska

Allmänt
Detta tillbehör,som innehåller en fristående elektrisk
styrmodul, används till inomhusmodul VVM 500 för att
möjliggöra inkoppling och styrning av extern tillsats enligt
nedan:
• Oljepanna
• Elpanna/elkassett
• Gaspanna
• Prioriterad tillsats
Värmen används för uppvärmning av byggnaden samt
beredning av tappvarmvatten.
Normalt sker extra effekttillskott via elpatronen i VVM
500 i de fall värmepumpens effekt inte är tillräcklig. Med
ovanstående alternativ sker detta effekttillskott istället
med hjälp av extern tillsats. Om effekt inte finns tillgäng-
lig i den externa tillsatsen kopplas elpatronen i VVM 500
automatiskt in.
Med prioriterad tillsats avses värme från en extern, icke
styrd värmekälla som, om den finns tillgänglig, är priori-
terad att användas före värmepumpen. Exempel på pri-
oriterad tillsats är vedpanna eller vattenmantlad kamin.
För att kunna docka till extern tillsats måste inomhus-
modulen kompletteras med två stycken dockningsrör,
vilka ingår i dockningssats DEH 500.
OBS!
Då detta tillbehör är installerat och aktiverat
begränsas temperaturen i inomhusmodulens
kärl till ca 85 °C. Därför skall inte temperaturin-
ställningar avseende varmvatten eller värme
över 85 °C göras.
INNEHÅLL
Värmeledningspasta2 st
Vinkelkoppling2 st
Isoleringsrör1 st
Isoleringstejp1 st
AXC-modul (AA25)1 st
Aluminiumtejp2 st
Buntband4 st
Temperaturgivare (BT52)1 st
Kopparrör2 st
Täckbrickor2 st

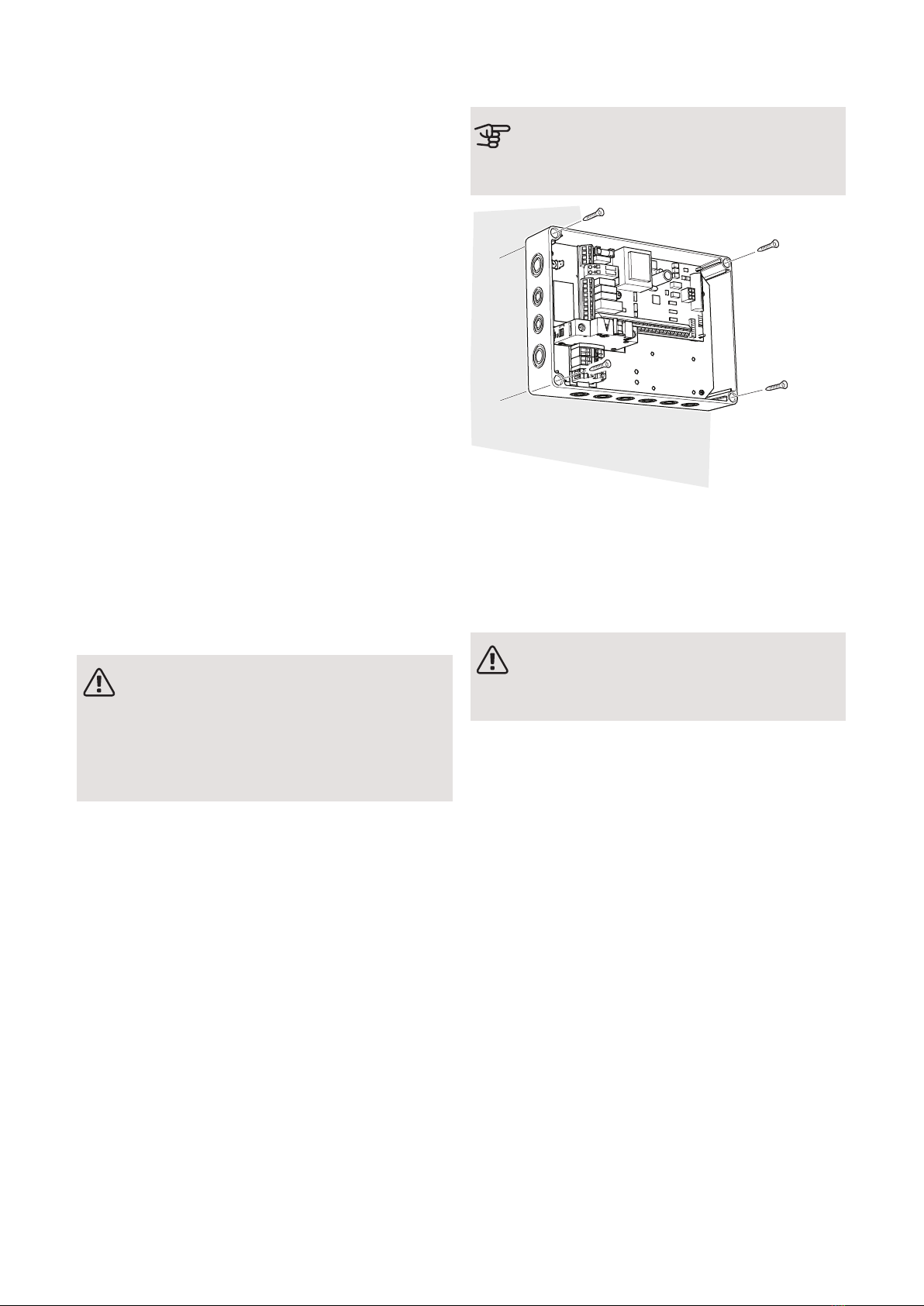

MONTERING
TÄNK PÅ!
Skruvtyp ska anpassas efter underlaget som
monteringen sker på.
UN
Använd alla fästpunkter och montera modulen upprätt
plant mot vägg utan att någon del av modulen sticker
utanför väggen.
Lämna minst 100 mm fritt utrymme runt modulen för
att underlätta åtkomst samt kabeldragning vid installation
och service.
OBS!
Installationen måste utföras på sådant sätt att
IP21 uppfylls.
5DEH 500 | SE

KOMPONENTPLACERING
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA25-FC1
ELKOMPONENTER
TillbehörskortAA5
DIP-switchAA5-S2
Anslutningsplint, ingångarAA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, utgångarAA5-X9
AutomatsäkringAA25-FC1
Anslutningsplint, spänningsmatningAA25-X1
Beteckningar enligt standard EN 81346-2.
DEH 500 | SE6

Röranslutningar
ALLMÄNT
Två stycken rör är bipackade produkten. All övrig rördrag-
ning ska ske med 22 mm kopparrör. Snäva böjar ska
undvikas.
RÖRANSLUTNINGAR
1. Demontera frontluckan enligt anvisning i installatörs-
handboken för VVM 500.
2. Om VVM 500 redan är installerad och vattenfylld ska
klimatsystemet och VVM 500 tömmas på vatten, se
installatörshandboken för VVM 500 för ytterligare
instruktioner.
3. Demontera pluggarna i anslutningarna för dockning
(XL18) och (XL19).
4. Montera medföljande vinkelkopplingar i de båda
anslutningarna, anslutningarna ska gängtätas.
5. Isolera bipackade kopparrör med de bipackade isole-
ringsrören.
6. Montera det kortare röret i anslutning dockning in
(XL18).
7. Montera det längre röret i anslutning dockning ut
(XL19).
8. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör rö-
ren isoleras.
XL18 XL19
7DEH 500 | SE

Systemprincip
FÖRKLARING
VVM 500EB15
Värmebäraranslutning, framXL1
Värmebäraranslutning, returXL2
Anslutning, dockning in högtemperaturXL18
Anslutning, dockning ut högtemperaturXL19
Extern framledningsgivareBT25
Extern tillsats, elkassettEB1
AXC-modulAA25
Extern värmebärarpumpGP10
Extern tillsats, pannaEM1
AXC-modulAA25
Temperaturgivare, pannaBT52
Shuntventil, extern värmekällaQN11
Extern värmebärarpumpGP10
Beteckningar enligt standard EN 81346-2.

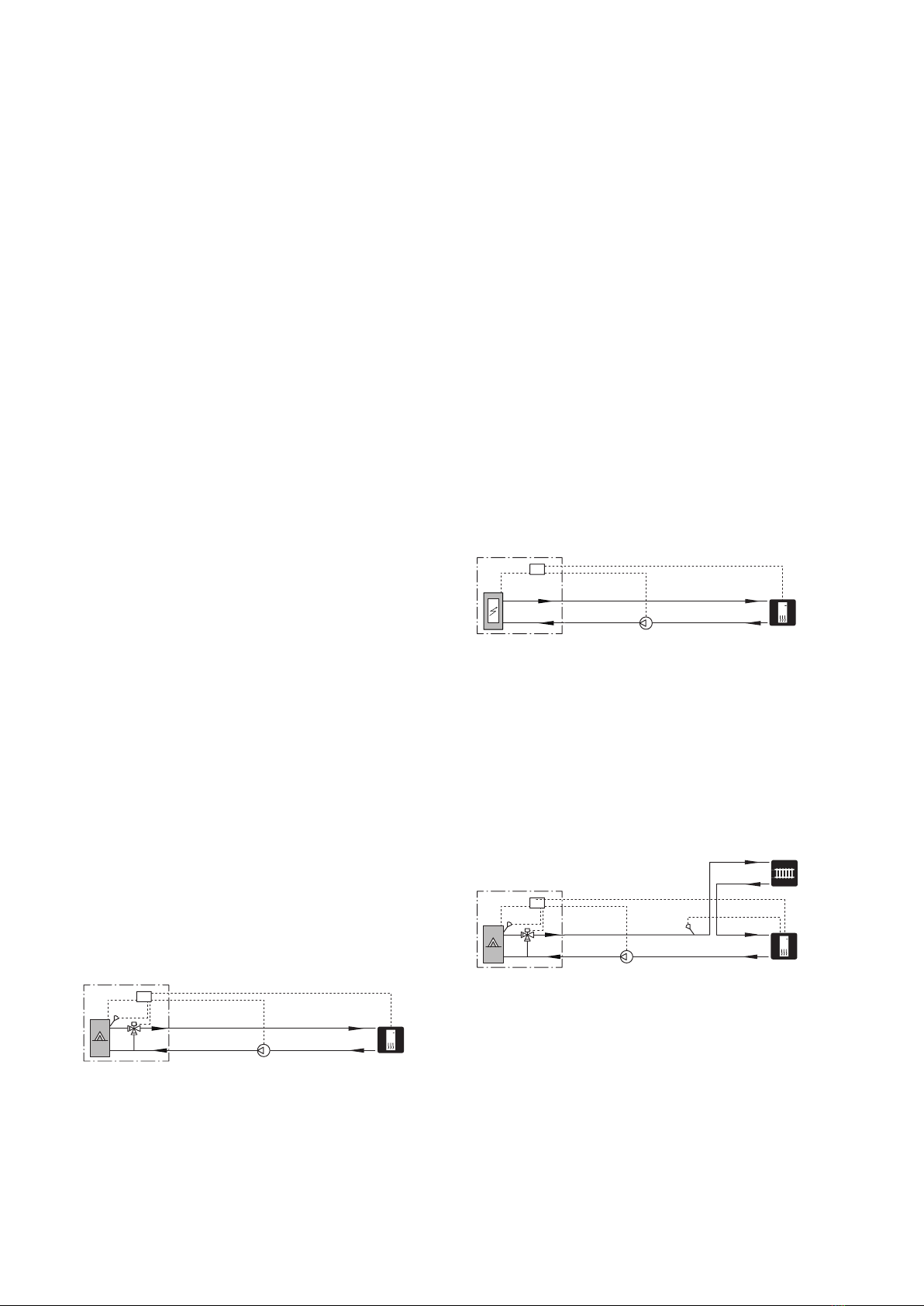

DOCKNING EXTERN TILLSATS
Inkommande temperatur från extern tillsats till VVM 500
får inte överstiga 85 °C.
DOCKNING SHUNTSTYRD TILLSATS
Dockning till energikälla med stor intern volym, exempel-
vis el- eller oljepanna.
När gradminuterna sjunker till gradminutsinställning för
start av extern tillsats aktiveras pannan (EM1).
Då panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren startar den externa värmebärarpumpen (GP10).
När varmvattengivaren (EB15-BT6) blivit minst 1 °C var-
mare än inställd stopptemperatur för varmvatten och
minst 6 °C varmare än beräknad framledningstempera-
tur, stannar den externa värmebärarpumpen (GP10) och
värmetillförseln till VVM 500 upphör.
Efter att den externa värmebärarpumpen (GP10) har
stannat varmhålls pannan enligt inställning i menysyste-
met för VVM 500.
-EM1-AA25
-EM1-BT52
-EM1-QN11
-EM1
-EM1
EB15-XL18
EB15-XL19
-EM1-GP10
-EB15
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
DOCKNING STEGSTYRD TILLSATS
Dockning till energikälla med liten intern volym, exem-
pelvis elkassett eller gaspanna.
DEH 500 styr en elpanna (EB1) i upp till 7 steg binärt
eller 3 steg linjärt.
Stegstyrd tillsats kan konfigureras som styrd i ett steg
vid dockning mot gaspanna.
När gradminuterna sjunker till gradminutsinställning för
start av extern tillsats aktiveras första elsteget i elkasset-
ten. Samtidigt startar den externa värmebärarpumpen
(GP10).
Tillsats stegas in med 1 steg per minut och värmer tills
varmvattengivaren (EB15-BT6) har blivit minst 1 °C var-
mare än inställd stopptemperatur för varmvatten och
minst 6 °C varmare än beräknad framledningstempera-
tur.
Instegning av elsteg bromsas upp när varmvattengivaren
(EB15-BT6) närmar sig sitt stoppvillkor.
När sista elsteget har kopplats ur stannar den externa
värmebärarpumpen (GP10).
-EM1-AA25
-EB1
-EB1
-EB1-GP10
-EB15EB15-XL18
EB15-XL19
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
DOCKNING PRIORITERAD TILLSATS
Panngivaren (BT52) mäter temperaturen på den priorite-
rade tillsatsen (EM1).
När panngivaren (BT52) är 3 °C varmare än varmvatten-
givaren (EB15-BT6), börjar den externa värmebärarpum-
pen (GP10) att föra över värme från den prioriterade till-
satsen till VVM 500.
-EM1-AA25
-EM1-BT52
-EM1-QN11
-EM1
-EM1
EB15-XL1
EB15-XL2
-EM1-GP10
-EB15
-EB15-BT25
OBS! Detta är ett principschema. Verklig anläggning
skall projekteras enligt gällande normer.
DEH 500 | SE8

Elinkopplingar
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av DEH 500.
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
• DEH 500 ska installeras via allpolig brytare. Kabelarea
ska vara dimensionerad efter vilken avsäkring som
används.
• Märk upp aktuell ellåda med varning för extern spän-
ning, i de fall någon komponent i lådan har separat
matning.
• DEH 500 återstartar efter spänningsbortfall.
Elschema finns i slutet av denna installatörshandbok.
KABELLÅSNING
Använd lämpligt verktyg för att lossa/låsa fast kablar i
plintar.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2
ÖVERSIKT TILLBEHÖRSKORT
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9AA5-S2
AA5-X4
ANSLUTNING AV KOMMUNIKATION
DEH 500 innehåller ett tillbehörskort (AA5) som ansluts
direkt till huvudproduktens ingångskort (plint AA3-X4).
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör
med tillbehörskort (AA5), ska du alltid läsa instruktionen
i manualen för det tillbehör som ska installeras.
AA3-X4
15
14
13
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Huvudprodukt
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Inomhusmodul
AA3-X4
AA5-X4
AA5-X4
9DEH 500 | SE

KRAFTANSLUTNING
Anslut matningskabeln till plint AA25-X1 enligt bild.
Åtdragningsmoment av jordkabel : 0,5–0,6 Nm.
AA25-X1
N
L
ExterntProduktNamn
2
1
AA25 Externt
ANSLUTNING AV PANNGIVARE (BT52)
Anslut givaren till AA5-X2:23-24.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
24 23 22 21 20 19 18 17 16 15
BT52
AA25
Externt
AA5-X2
ANSLUTNING AV EXTERN
VÄRMEBÄRARPUMP (GP10)
Anslut den externa värmebärarpumpen (GP10) till AA5-
X9:7 (N), AA5-X9:8 (230 V) och X1:PE.
AA25 Externt
1
2
3
4
5
6
7
8
9
1
2
3
X1
AA5-X9
1
M
GP10
AA25 Externt
ANSLUTNING AV PANNSTYRNING
Anslut styrningen av gaspanna till AA5-X9:1(N) och X9:2
(230 V).
AA25 Externt
1
2
3
4
5
6
7
8
9
AA5-X9
AA25 Externt
2
1
Gaspanna
ANSLUTNING AV ELKASSETTSTYRNING
Anslut styrningen av elkassetten till AA5-X9:1-6.
AA25 Externt
1
2
3
4
5
6
7
8
9
AA5-X9
Kontaktor 3 -K3
Kontaktor 2 -K2
Kontaktor 1 -K1
AA25 Externt
Kontaktor 1 - K1
Kontaktor 3 - K3
Kontaktor 2 - K2
DEH 500 | SE10

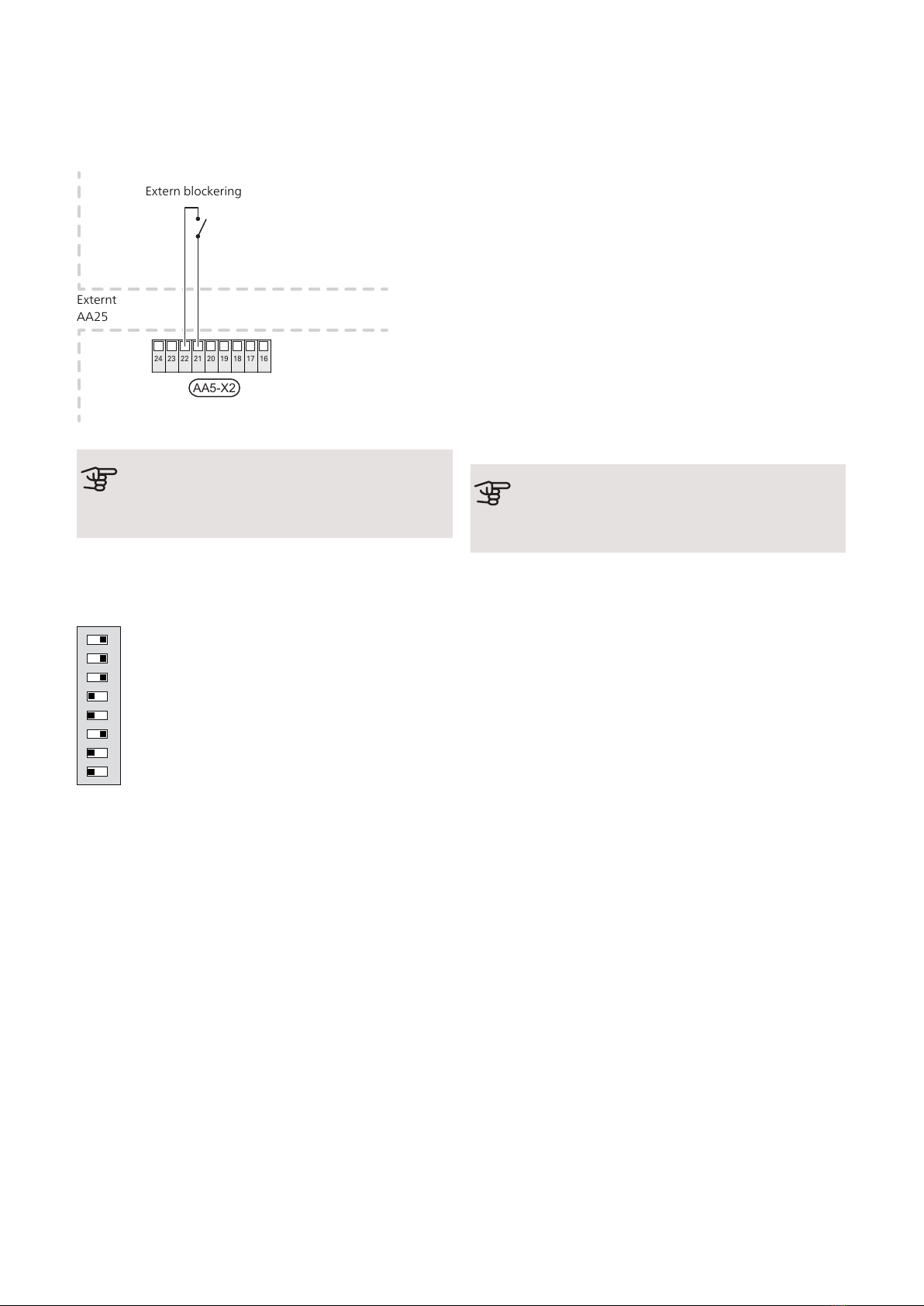

EXTERN BLOCKERING
En kontakt (NO) kan anslutas till AA5-X2:21-22 för att
kunna blockera tillbehöret. När kontakten sluts blockeras
tillbehöret.
24 23 22 21 20 19 18 17 16
AA25
AA5-X2
Extern blockering
Externt
AA25
Externt
Extern blockering
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max be-
lastas med 2 A (230 V) totalt.
DIP-SWITCH
DIP-switchen (S2) på tillbehörskortet (AA5) ska ställas
in enligt nedan.
ON
12345678
S2
Programinställningar
Programinställningen av DEH 500 kan göras via startgui-
den eller direkt i menysystemet.
STARTGUIDEN
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7 .
MENYSYSTEMET
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
MENY 5.2 - SYSTEMINSTÄLLNINGAR
Aktivering/avaktivering av tillbehör.
MENY 5.3.7 - EXTERN TILLSATS
Här gör du inställningar för extern tillsats.
TÄNK PÅ!
Se även Installatörshandboken för inomhus-
modulen.
11DEH 500 | SE

Tekniska uppgifter
TEKNISKA DATA
AXC-modul
Elektriska data
230 V ~ 50 HzMärkspänning
IP21Kapslingsklass
4kWMärkvärde för impulsspänning
2Nedsmutsningsgrad
10AMin avsäkring
Anslutningsmöjligheter
8Max antal givare
Övrigt
Typ 1Driftsätt enligt EN 60 730
-25 – 70°CDriftområde
5 – 35°COmgivningstemperatur
1, 24Programcykler, timmar
1, 2, 5, 7Programcykler, dagar
1minUpplösning, program
175x250x100mmMått LxBxH
1,47kgVikt
AXC-modul
067 180Art nr
624 67 59RSK nr
DEH 500 | SE12

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
Rights to make any design or technical
modifications are reserved.
©NIBE 2020.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
MARKING
The CE mark is obligatory for most products
sold in the EU, regardless of where they are
made.
CE
Classification of enclosure of electro-technical
equipment.
IP21
Danger to person or machine.
!
Read the Installer Manual.
13DEH 500 | GB
English

General
This accessory, which includes a freestanding electric
control module, is used for the VVM 500 indoor module
to enable connection and control of external additional
heat as follows:
• Oil boiler
• Immersion heater/electric boiler
• Gas boiler
• Prioritised additional heat
The heat is used to heat the building and the hot water.
Normally additional output is provided by the immersion
heater in VVM 500 in the event that the heat pump
output is not sufficient. With the alternative above this
additional output is provided using external additional
heat. If the power is not available in the external addi-
tional heat, the immersion heater in VVM 500 is auto-
matically engaged.
Prioritised additional heat refers to heating from an ex-
ternal, non-controlled heat source which, if available, is
prioritised to be used before the heat pump. An example
of prioritised additional heat would be a wood fired
boiler or back boiler.
In order to dock external additional heat, the indoor
module must be supplemented with two docking pipes,
which are included in the docking kit DEH 500.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel
is limited to about 85 °C. Therefore, temperat-
ure settings regarding hot water or heating
must not exceed 85 °C.
CONTENTS
Heating pipe paste2 x
Angle connection2 x
Insulation pipe1 x
Insulation tape1 x
AXC module (AA25)1 x
Aluminium tape2 x
Cable ties4 x
Temperature sensor (BT52)1 x
Copper pipe2 x
Cover discs2 x
MOUNTING
Caution
The screw type must be adapted to the surface
on which installation is taking place.
UN
Use all mounting points and install the module upright,
flat against the wall, with no part of the module protrud-
ing beyond the wall.
Leave at least 100 mm of free space around the module
to allow access and make cable routing easier during
installation and servicing.
NOTE
The installation must be carried out in such a
way that IP21 is satisfied.
DEH 500 | GB14

COMPONENT POSITIONS
AA5-X4 AA5-S2
AA5-X2
AA5
AA25-X1
AA5-X9
AA25-FC1
ELECTRICAL COMPONENTS
Accessory cardAA5
DIP switchAA5-S2
Terminal block, inputsAA5-X2
Terminal block, communicationAA5-X4
Terminal block, outputsAA5-X9
Miniature circuit-breakerAA25-FC1
Terminal block, power supplyAA25-X1
Designations according to standard EN 81346-2.
15DEH 500 | GB

Pipe connections
GENERAL
Two pipes are supplied with the product. All other
pipework must use 22 mm copper pipes. Sharp bends
must be avoided.
PIPE CONNECTIONS
1. Remove the front cover according to the Installation
manual for VVM 500.
2. If VVM 500 has already been installed and filled with
water, the climate system and VVM 500 must be
drained of water, see the Installer manual for VVM
500 for further instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install the supplied angled couplings in both the
connections, the connections must be sealed.
5. Insulate the copper pipes provided with the insulat-
ing pipes supplied.
6. Install the shorter pipe in the connection docking in
(XL18).
7. Install the longer pipe in the connection docking out
(XL19).
8. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate
the pipes.
XL18 XL19
DEH 500 | GB16

System diagram
EXPLANATION
VVM 500EB15
Heating medium connection, supplyXL1
Heating medium connection, returnXL2
Connection, docking in high temperatureXL18
Connection, docking out high temperatureXL19
External supply temperature sensorBT25
External addition, immersion heaterEB1
AXC moduleAA25
External heating medium pumpGP10
External addition, boilerEM1
AXC moduleAA25
Temperature sensor, boilerBT52
Shunt valve, external heat sourceQN11
External heating medium pumpGP10
Designations according to standard EN 81346-2.
DOCKING EXTERNAL ADDITION
The incoming temperature from external additional heat
to VVM 500 must not exceed 85 °C.
DOCKING SHUNT-CONTROLLED
ADDITIONAL HEAT
Docking to energy source with large internal volume,
e.g. electric or oil fired boiler.
When the degree minutes drop to the degree minute
setting for starting external additional heat, the boiler
activates (EM1).
When the boiler sensor (BT52) is 3°C hotter than the
hot water sensor, the external heating medium pump
(GP10) starts.
When the hot water sensor (EB15-BT6) reaches a min-
imum of 1°C hotter than the set stop temperature for
the hot water, and at least 6°C hotter than the calculated
supply temperature, the external heating medium pump
(GP10) stops and the heat supply to VVM 500 ceases.
After the external heating medium pump (GP10) has
stopped, the boiler is kept heated according to the set-
tings in the menu system for VVM 500.
-EM1-AA25
-EM1-BT52
-EM1-QN11
-EM1
-EM1
EB15-XL18
EB15-XL19
-EM1-GP10
-EB15
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
DOCKING, STEP CONTROLLED ADDITIONAL
HEAT
Docking to an energy source with small internal volume,
for example electric heater or gas boiler.
DEH 500 controls an electric boiler (EB1) for up to 7
steps binary or 3 steps linearly.
Step controlled additional heat can be configured to be
controlled in one step when docked to a gas boiler.
When the degree minutes drop to the degree minute
setting for starting external additional heat, the first
power step in the electric heater is activated. The extern-
al heating medium pump (GP10) starts at the same time.
Additional heat is stepped in by 1 steps per minute and
heats until the hot water sensor (EB15-BT6) reaches at
least 1 °C hotter than the set stop temperature for the
hot water and at least 6 °C hotter than the calculated
supply temperature.
Stepping in of power steps is slowed when the hot
water sensor (EB15-BT6) approaches its stop conditions.
When the last power step has been disengaged, the
external heating medium pump (GP10) stops.
-EM1-AA25
-EB1
-EB1
-EB1-GP10
-EB15EB15-XL18
EB15-XL19
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
DOCKING PRIORITISED ADDITIONAL HEAT
The boiler sensor (BT52) measures the temperature of
the prioritised additional heat (EM1).
When the boiler sensor (BT52) is 3°C hotter than the
hot water sensor (EB15-BT6), the external heating me-
dium pump (GP10) starts to transfer heat from the prior-
itised additional heat to VVM 500.
-EM1-AA25
-EM1-BT52
-EM1-QN11
-EM1
-EM1
EB15-XL1
EB15-XL2
-EM1-GP10
-EB15
-EB15-BT25
Note! This is an outline diagram. Actual installations
must be planned according to applicable standards.
17DEH 500 | GB

Electrical connections
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The indoor module must not be powered when
installing DEH 500.
• The minimum area of communication and sensor
cables to external connections must be 0,5 mm² up
to 50 m, for example EKKX, LiYY or equivalent.
• To prevent interference, sensor cables to external
connections must not be laid close to high voltage
cables.
• DEH 500 must be installed via an isolator switch. The
cable area has to be dimensioned based on the fuse
rating used.
• Mark the relevant electrical cabinet with a warning
about external voltage, in those cases where a com-
ponent in the cabinet has a separate supply.
• DEH 500 restarts after a power failure.
The electrical circuit diagram is at the end of this Installer
handbook.
CABLE LOCK
Use a suitable tool to release/lock cables in terminal
blocks.
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
LEK
1
1
2
2
3
3
1
2
3
3
4
1
2
1
2
OVERVIEW ACCESSORY BOARD
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9AA5-S2
AA5-X4
CONNECTING COMMUNICATION
DEH 500 contains an accessory board (AA5) that con-
nects directly to the main product’s input board (terminal
block AA3-X4).
If more accessories are to be connected, or are already
installed, the boards are connected in series.
Because there can be different connections for accessor-
ies with accessory board (AA5), you should always read
the instructions in the manual for the accessory that is
to be installed.
AA3-X4
15
14
13
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
AA5-X4
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
Main product
Accessory card 1
Accessory card 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Indoor module
AA3-X4
AA5-X4
AA5-X4
DEH 500 | GB18

POWER CONNECTION
Connect the power supply cable to terminal block AA25-
X1 as illustrated.
Tightening torque for earth cable: 0,5–0,6 Nm.
AA25-X1
N
L
ExterntProduktNamn
2
1
AA25 External
CONNECTION OF BOILER SENSOR (BT52)
Connect the sensor to AA5-X2:23-24.
Caution
Sensor cable splicing must fulfil IP54.
24 23 22 21 20 19 18 17 16 15
BT52
AA25
External
AA5-X2
CONNECTING EXTERNAL HEATING MEDIUM
PUMP (GP10)
Connect the external heating medium pump (GP10) to
AA5-X9:7 (N), AA5-X9:8 (230 V) and X1:PE.
AA25 Externt
1
2
3
4
5
6
7
8
9
1
2
3
X1
AA5-X9
1
M
GP10
AA25 External
CONNECTION OF BOILER CONTROL
Connect the control of the gas boiler to AA5-X9:1(N) and
X9:2 (230 V).
AA25 Externt
1
2
3
4
5
6
7
8
9
AA5-X9
AA25 External
2
1
Gas boiler
CONNECTION OF ELECTRIC HEATER
CONTROL
Connect the control of the electric heater to AA5-X9:1-
6.
AA25 Externt
1
2
3
4
5
6
7
8
9
AA5-X9
Kontaktor 3 -K3
Kontaktor 2 -K2
Kontaktor 1 -K1
AA25 External
Contactor 1 - K1
Contactor 3 - K3
Contactor 2 - K2
19DEH 500 | GB

EXTERNAL BLOCKING
A contact (NO) can be connected to AA5-X2:21-22 to
block the accessory. When the contact closes, the ac-
cessory is blocked.
24 23 22 21 20 19 18 17 16
AA25
AA5-X2
Extern blockering
Externt
AA25
External
External blocking
Caution
The relay outputs on the accessory board can
have a max load of 2 A (230 V) in total.
DIP SWITCH
The DIP switch (S2) on the accessory board (AA5) must
be set as follows.
ON
12345678
S2
Program settings
Program setting of DEH 500 can be performed via the
start guide or directly in the menu system.
START GUIDE
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7 .
MENU SYSTEM
If you do not make all settings via the start guide or need
to change any of the settings, this can be done in the
menu system.
MENU 5.2 -SYSTEM SETTINGS
Activating/deactivating of accessories.
MENU 5.3.7 - EXTERNAL ADDITION
Make settings for external additional heat here.
Caution
Also see the Installer manual for the indoor
module.
DEH 500 | GB20
