Nibe EAH 20-900 User guide

Installatörshandbok Elektrisk luftvärmare för NIBE NIBE ERS
SE
Installer Manual Electrical Air Heater for NIBE NIBE ERS
GB
Asentajan käsikirja Sähkölämmityspatteri NIBE NIBE ERS
FI
Installateurhandbuch Elektrischer Lufterhitzer für NIBE NIBE ERS
DE
IHB 2110-3
431650
NIBE EAH 20-900
UN
U=230V/50 Hz1~ IP44
EKA 160-1.8-1fSSR
P=1800W
0,6+0,3+0,3+0,6=1,8kW

Svenska
4Viktig information
5Allmänt
5Montering
6Elinkoppling
7Service
8Tekniska uppgifter
English
9Important information
10General
10Mounting
11Electrical connection
12Service
13Technical data
Deutsch
14Wichtige Informationen
15Allgemeines
15Montage
16Elektrischer Anschluss
17Service
18Technische Daten
Suomi
19Tärkeää
20Yleistä
20Asennus
21Sähköasennukset
22Huolto
23Tekniset tiedot
26Kontaktinformation
3NIBE EAH 20-900 | DE
Table of Contents

Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Detta är en originalhandbok. Översättning
får ej ske utan godkännande av NIBE.
Med förbehåll för konstruktionsändringar.
©NIBE 2021.
Om matningskabeln är skadad får den endast
ersättas av NIBE, dess serviceombud eller
liknande behörig personal för att undvika
eventuell fara och skada.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
MÄRKNING
CE-märket är obligatoriskt för de flesta produk-
ter som säljs inom EU, oavsett var de är tillver-
kade.
CE
Klassificering av inkapsling av elektroteknisk
utrustning.
IP44
NIBE EAH 20-900 | SE4
Svenska

Allmänt
På grund av den höga återvinningsgraden samt för att
säkerställa frostskydd hos NIBE ERS krävs montering
av en elektrisk luftvärmare (EAH 20) på platser med kli-
mat där det varaktigt är lägre än -5 °C.
EAH 20 monteras i uteluftskanalen och värmer, vid kall
väderlek, inkommande uteluft ett antal grader för att
förhindra påfrysning i värmeväxlaren på frånluftssidan.
Som en ytterligare säkerhet kommer, vid riktigt kall vä-
derlek, tilluftsfläkten att stegvis varvas ner av samma
anledning.
EAH 20 är utrustad med en termostat (BT35) som auto-
matiskt stänger av strömmen om temperaturen översti-
ger 50 °C. Vid fallande temperaturer återställs termosta-
ten automatiskt.
Som extra säkerhet finns en inbyggd temperaturbegrän-
sare (FQ10) som kopplar ur när temperaturen överstiger
100 °C. Återinkoppling görs manuellt genom att trycka
på återställningsknappen på kopplingsboxen.
KOMPATIBLA PRODUKTER
• ERS 20
INNEHÅLL
Förvärmare (EB17)1 st
Uteluftsgivare (BT23)1 st
Montering

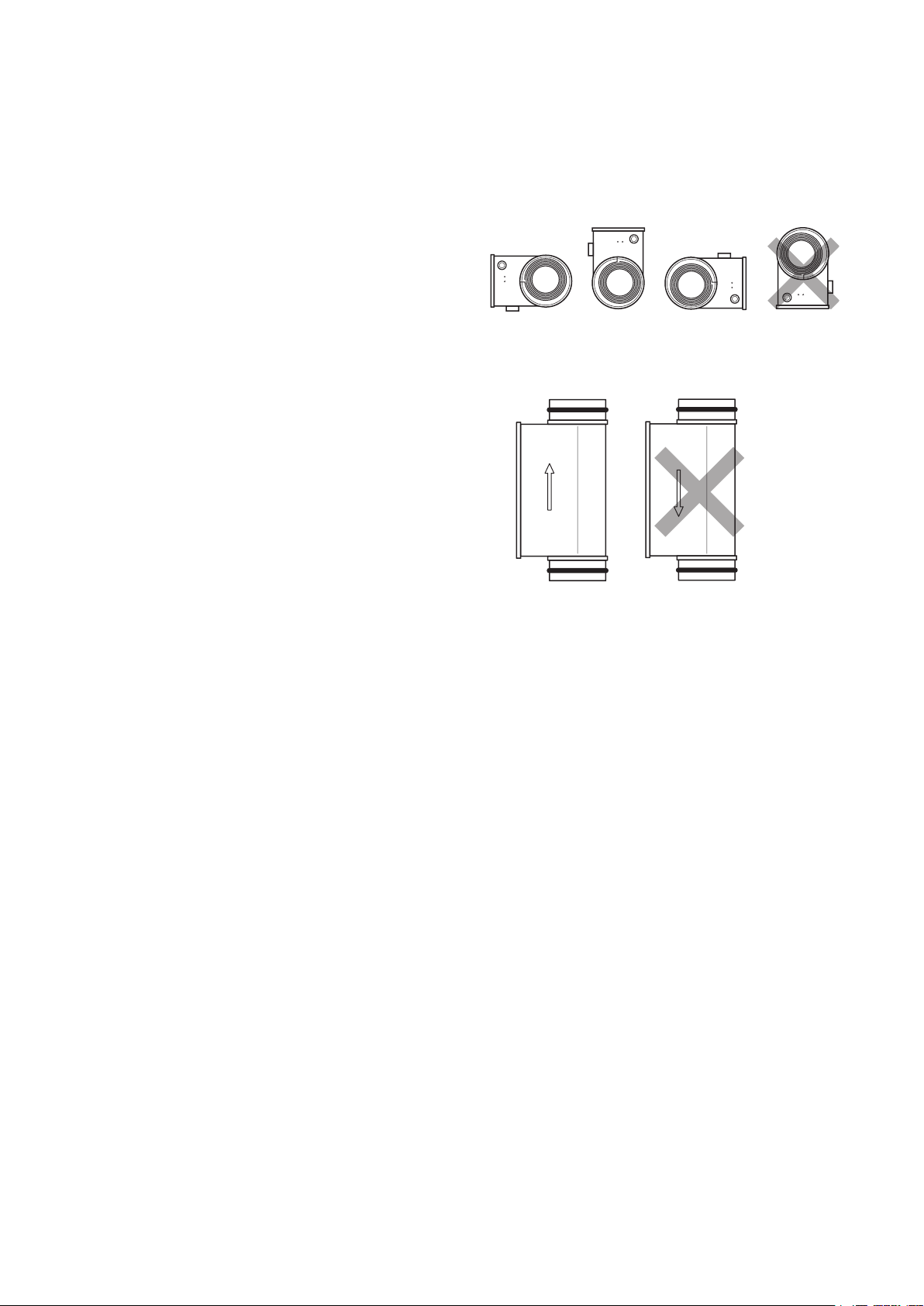

EAH 20 (EB17) installeras i uteluftskanalen.
• Pilar för luftriktning och placering av kopplingsbox ska
följas. EAH 20 får aldrig monteras med kopplingsboxen
neråt.
• Yttertemperaturen på EAH 20 kan vara upp till 100 °C.
EAH 20 får inte installeras direkt under ett väggutag
eller nära brännbara föremål, och får inte övertäckas
under användning. Ta hänsyn till den höga temperatu-
ren vid val av isolermaterial.
•För att utnyttja FTX-aggregatets höga återvinningsgrad
(effektivitet) krävs det att kanalerna isoleras korrekt.
Isolera hela värmaren utom kylflänsarna och kopplings-
boxens lock.
5NIBE EAH 20-900 | SE

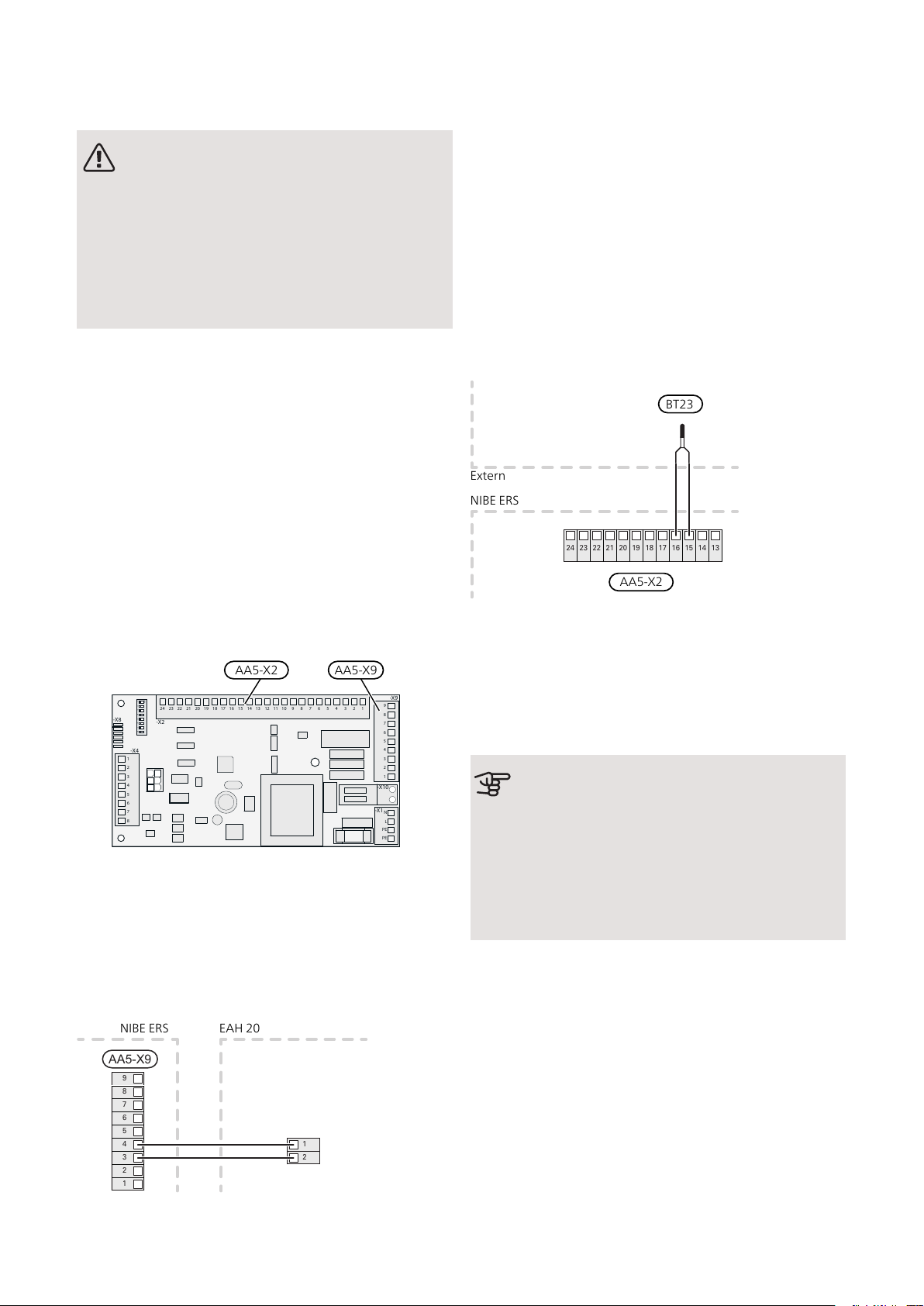

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande nationella bestämmelser.
EAH 20 ska vara spänningslös vid installation.
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• EAH 20 återstartar efter spänningsbortfall.
• Kontrollera temperaturbegränsaren (FQ10). Den kan
ha löst ut under transporten.
Elschema finns i slutet av denna installatörshandbok.

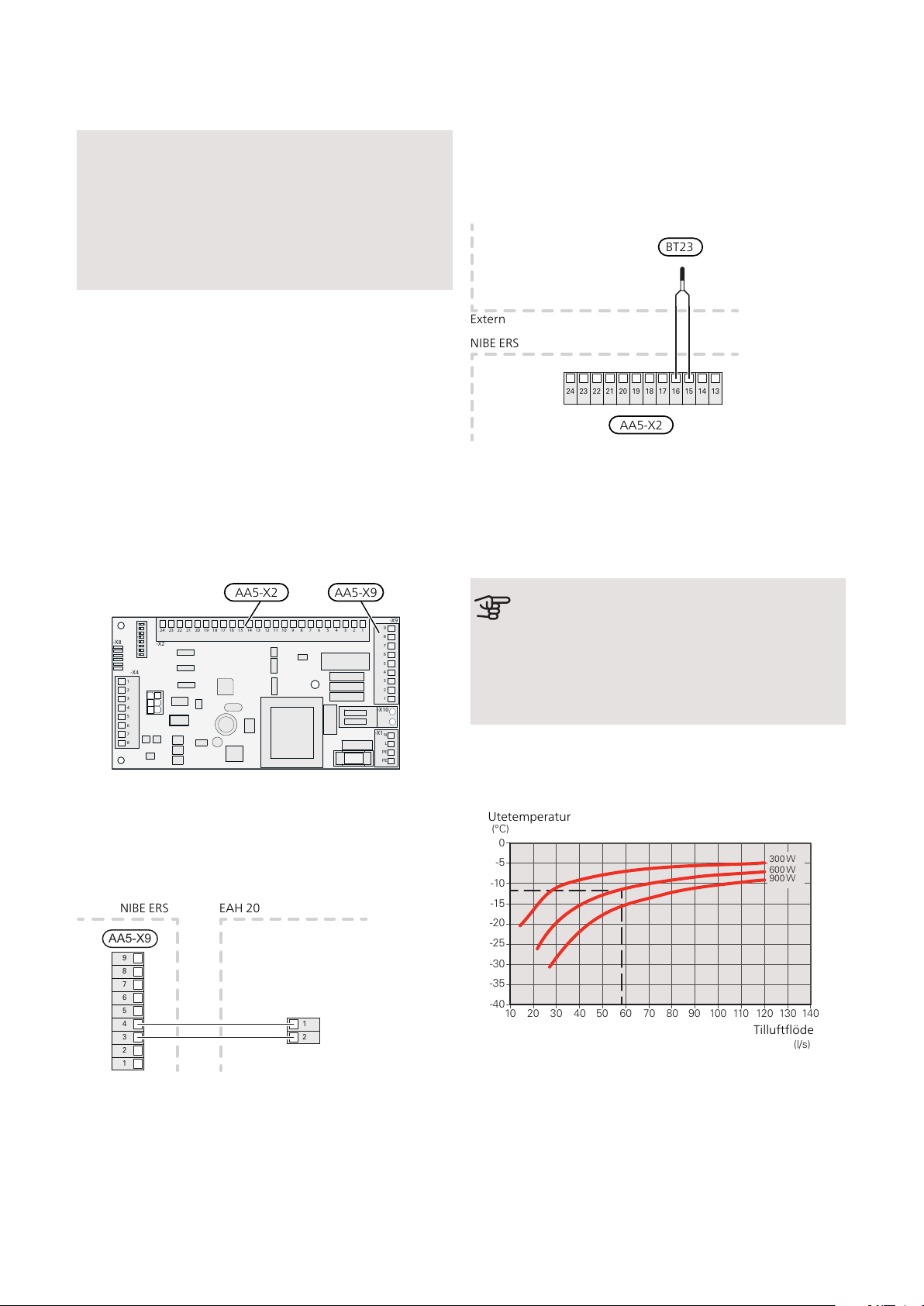

ÖVERSIKT TILLBEHÖRSKORT (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
ANSLUTNING AV KOMMUNIKATION
EAH 20 ansluts till tillbehörskortet (AA5) i NIBE ERS plint
X9:3 (N) och X9:4 (230 V).
1
2
3
4
5
6
7
8
9
AA5-X9
2
1
EAH20NIBEERS
KRAFTANSLUTNING
EAH 20 ansluts till ett jordat enfas vägguttag eller genom
fast installation. Vid fast installation måste EAH 20 före-
gås av en allpolig arbetsbrytare med minst 3 mm bry-
taravstånd.
UTELUFTSGIVARE (BT23)
Uteluftsgivaren (BT23) i NIBE ERS kopplas bort och er-
sättas med den som levereras med EAH 20.
Uteluftsgivaren monteras ca 500 mm före EAH 20 för
att undvika att den påverkas av värmestrålning.
Anslut givaren till AA5-X2:15-16.
24 23 22 21 20 19 18 17 16 15 14 13
NIBEERS
Extern
BT23
AA5-X2
EFFEKTER
Val av effekt på EAH 20 väljs med hänsyn till byggnadens
behov, val av säkring, eventuella byggregelkrav samt
vid vilken utetemperatur som tilluftsfläkten i NIBE ERS
tillåts börja varva ner.
TÄNK PÅ!
Energibesparingen ökar ju lägre effekt på
EAH 20 som väljs. Dock ökar då det uteluftsflö-
de som kommer in i huset via otätheter (istället
för via FTX-aggregatet) vid låga utetemperatu-
rer.
Effekten ställs in genom att ändra vilka plintar som an-
sluts i kopplingsboxen, se elschema.

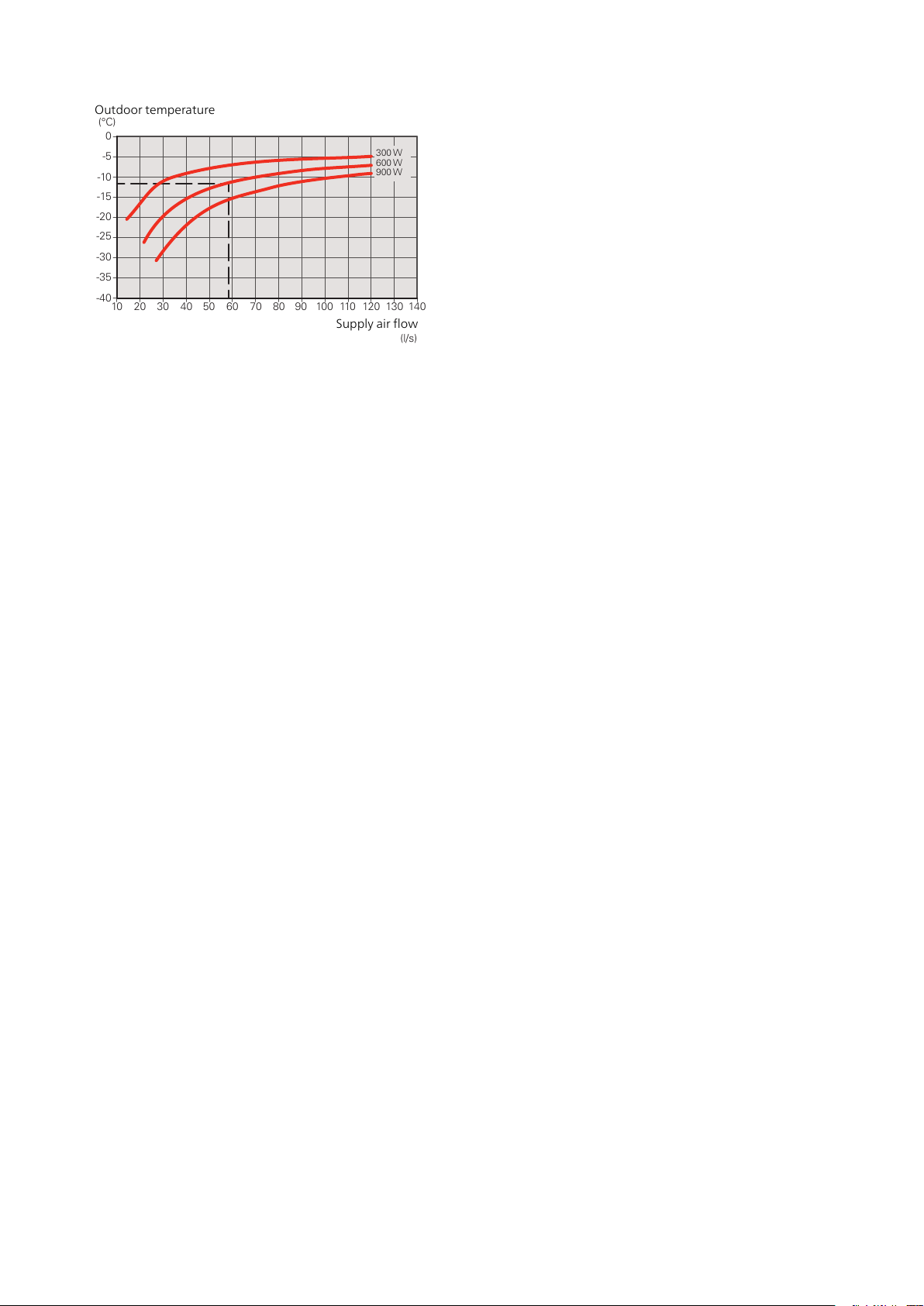

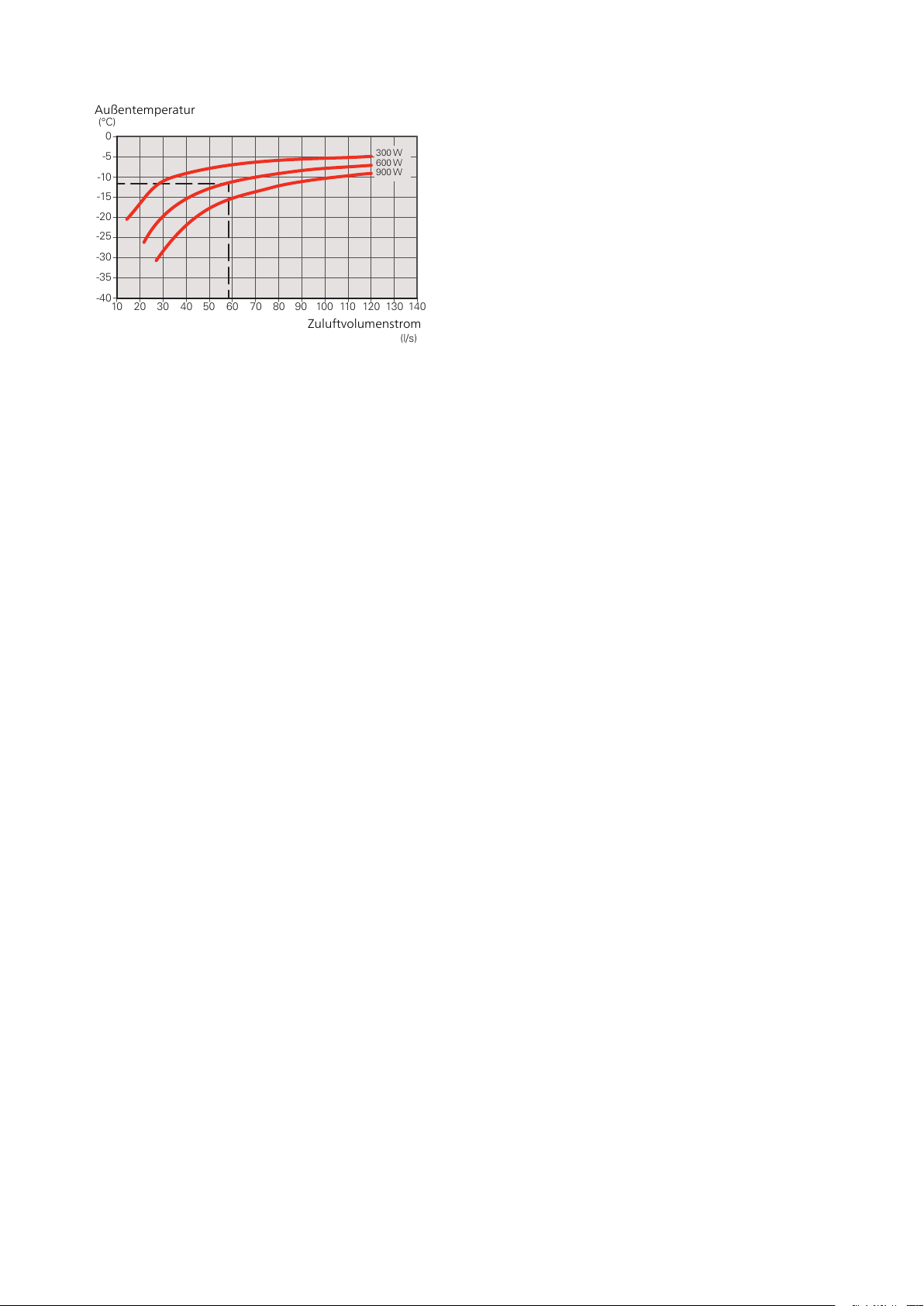

Val av effekt på EAH 20
-4010 3020 40 50 70 80 90 100 110 120 130 140
-30
-25
-35
-20
-15
-10
-5
0
Utetemperatur
( C)
Tilluftsflöde
(l/s)
60
300 W
600 W
900 W
Utetemperatur
Tilluftflöde
Exempel: Vid ett tilluftsflöde på 58 l/s och effekt 600 W
i förvärmaren, tillåts tilluftsfläkten börja varva ner vid en
utetemperatur av ca -12 °C.
NIBE EAH 20-900 | SE6

Service
Efter ett års drift rekommenderas kontroll av följande:
• Keramiska anslutningsisolatorer ska vara oskadade.
• Värmeelementens isolationsmotstånd:
Anslut isolationsprovaren till en jordanslutning och en
av faserna L1.1 / L1.2. Om det uppmätta värdet är
mindre än 20 Mohm ska varje enskilt värmeelement
kontrolleras. Minsta isolationsvärde är 50 Mohm vid
1 000 V.
7NIBE EAH 20-900 | SE

Tekniska uppgifter

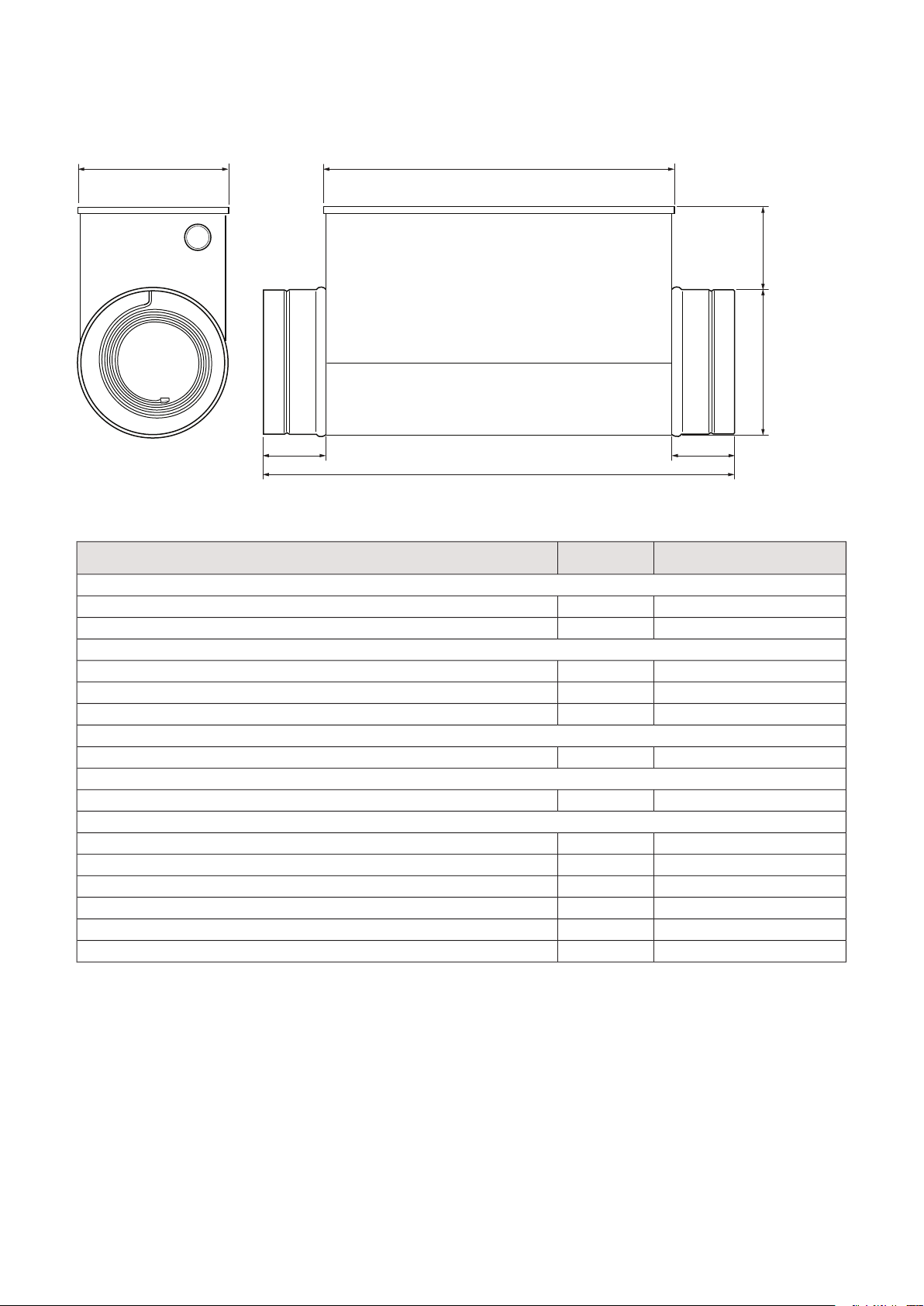

MÅTT
370
276
71
125
~50 ~50
125
TEKNISKA DATA
EAH 20Typ
Elektrisk data
230 V ~ 50 HzMärkspänning
IP44Kapslingsklass
Strömstyrka för respektive effekt
1,3A300 W
2,6A600 W
3,9A900 W
Ventilation
12,5l/sMin luftflöde
Röranslutningar
125mmVentilation Ø
Mått
2,4mLängd, matningskabel
370mmLängd
195mmKopplingsbox höjd
276mmKopplingsbox längd
125mmKopplingsbox bredd
067 604Art nr.
NIBE EAH 20-900 | SE8

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
This is an original manual. It may not be
translated without the approval of NIBE.
Rights to make any design or technical
modifications are reserved.
©NIBE 2021.
If the supply cable is damaged, only NIBE,
its service representative or similar author-
ised person may replace it to prevent any
danger and damage.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
MARKING
The CE mark is obligatory for most products
sold in the EU, regardless of where they are
made.
CE
Classification of enclosure of electro-technical
equipment.
IP44
9NIBE EAH 20-900 | GB
English

General
Due to the high recovery rate, and to ensure frost pro-
tection in NIBE ERS, an electrical air heater (EAH 20)
must be installed in locations where the climate is con-
tinuously below -5 °C.
EAH 20 is installed in the outdoor air duct and, in cold
weather, heats the incoming outdoor air a few degrees
to prevent the heat exchanger freezing on the exhaust
air side. For further safety, in really cold weather, the
supply air fan will slow down in stages for the same
reason.
EAH 20 is equipped with a thermostat (BT35) that
automatically switches off the current if the temperature
exceeds 50 °C. In the event of falling temperatures, the
thermostat resets automatically.
For extra safety, there is an integrated temperature
limiter (FQ10), which disconnects when the temperature
exceeds 100 °C. Reconnection is performed manually
by pressing the reset button on the junction box.
COMPATIBLE PRODUCTS
• ERS 20
CONTENTS
Preheater (EB17)1 x
Outdoor air sensor (BT23)1 x
Mounting

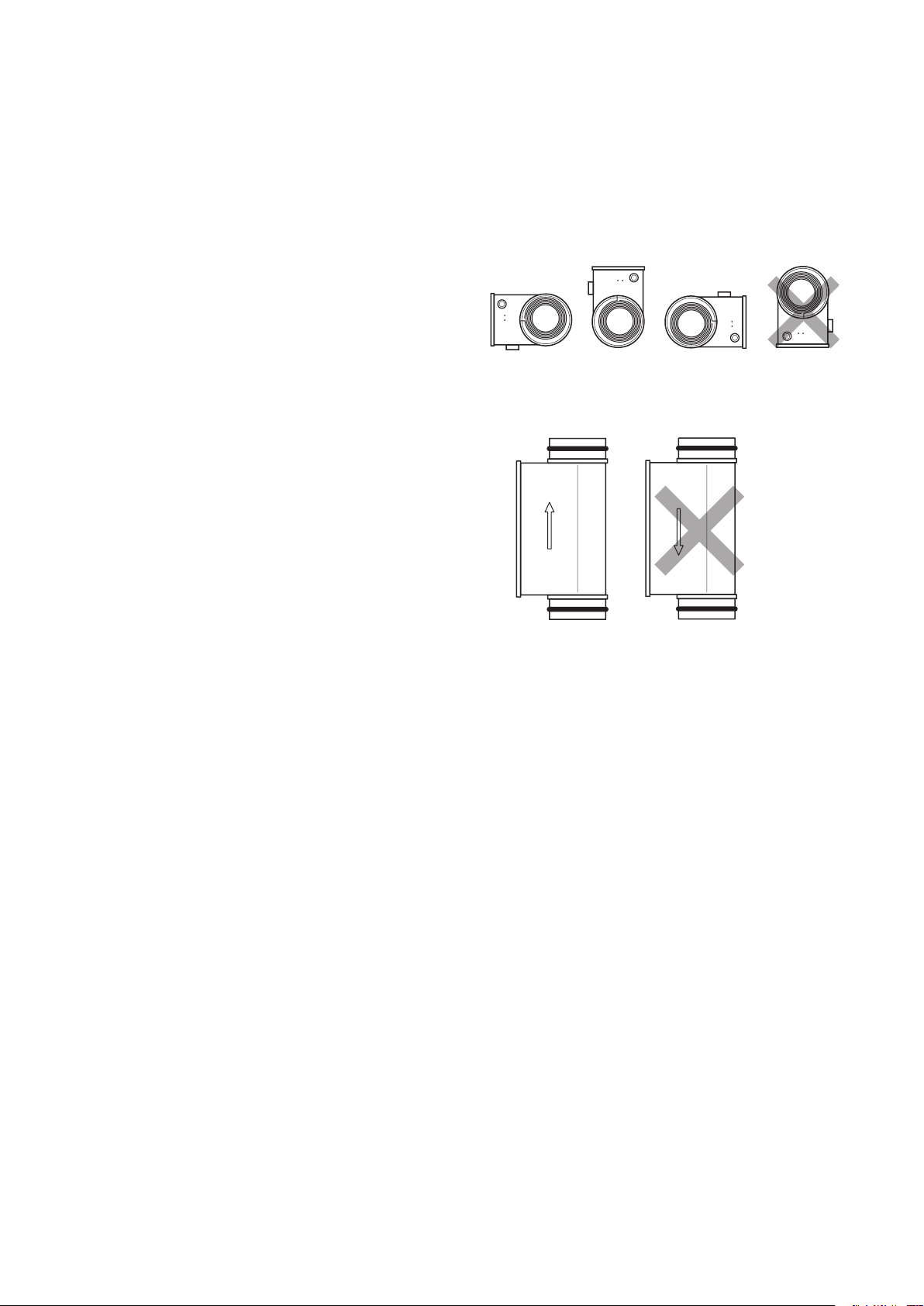

EAH 20 (EB17) is installed in the outdoor air duct.
• Arrows for air direction and location of the junction
box must be followed. EAH 20 must never be installed
with the junction box downwards.
• The outer temperature of EAH 20 can reach 100 °C.
EAH 20 must not be installed directly under a wall
socket or near flammable objects, and must not be
covered during use. Take the high temperature into
consideration when selecting insulation material.
• To make use of the HRV unit’s high recovery rate (ef-
ficiency), the ducts must be insulated correctly. Insu-
late the entire heater, apart from the cooling fins and
the junction box’s lid.
NIBE EAH 20-900 | GB10

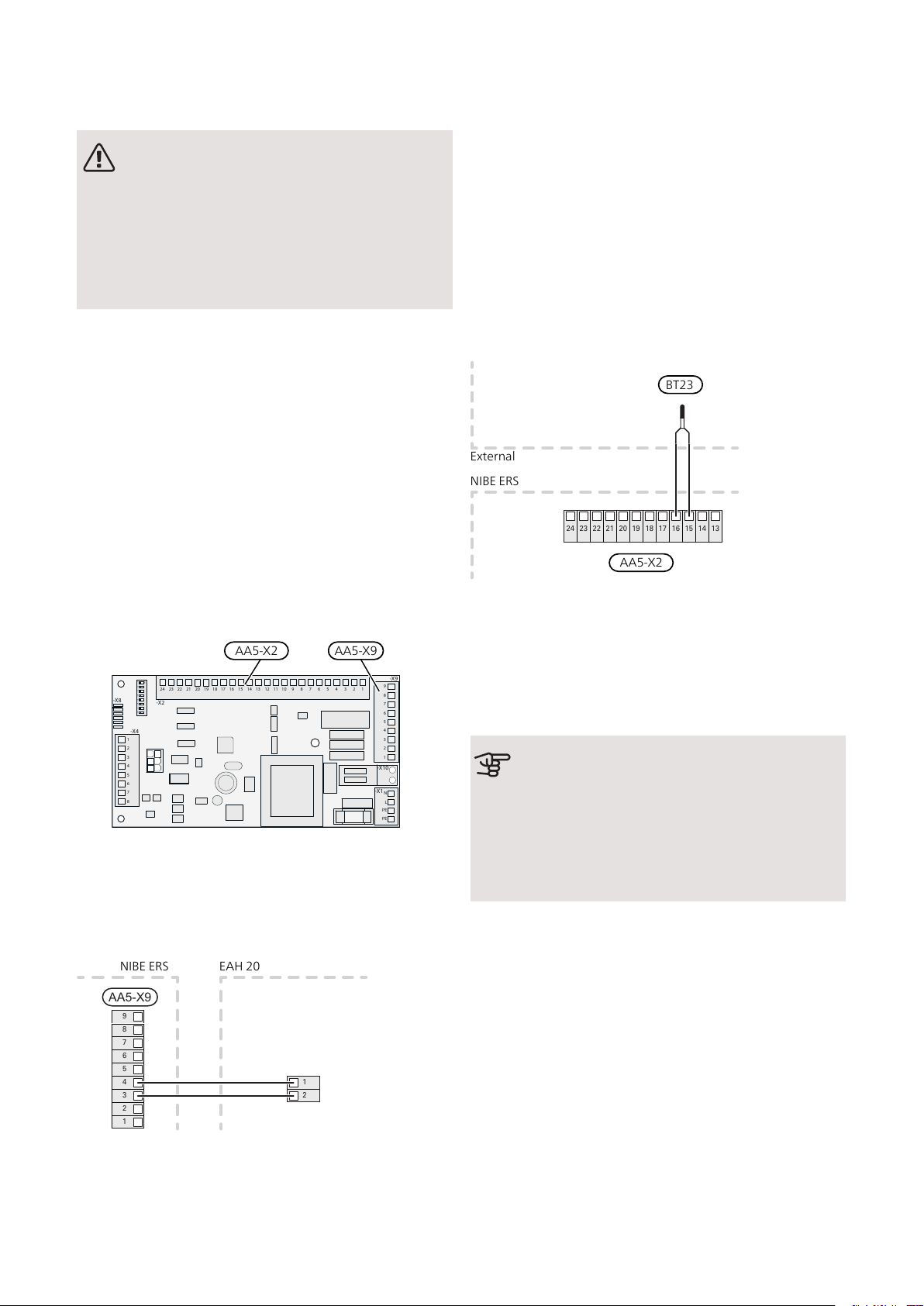

Electrical connection
• To prevent interference, sensor cables to external
connections must not be laid close to high voltage
cables.
• The minimum area of communication and sensor
cables to external connections must be 0.5 mm² up
to 50 m, for example EKKX, LiYY or equivalent.
• EAH 20 restarts after a power failure.
• Check the temperature limiter (FQ10). It may have
tripped during transport.
The electrical circuit diagram is at the end of this Installer
handbook.
OVERVIEW ACCESSORY BOARD (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
CONNECTING COMMUNICATION
EAH 20 connect to the accessory board (AA5) in
NIBE ERS terminal block X9:3 (N) and X9:4 (230 V).
1
2
3
4
5
6
7
8
9
AA5-X9
2
1
EAH20NIBEERS
POWER CONNECTION
EAH 20 is connected to a earthed single-phase wall
socket or a permanent installation. For permanent install-
ations, EAH 20 must be preceded by a circuit breaker
with at least a 3 mm breaking gap.
OUTDOOR AIR SENSOR (BT23)
The outdoor air sensor (BT23) in NIBE ERS is disconnec-
ted and replaced with the one supplied with EAH 20.
The outdoor air sensor is installed approx. 500 mm
ahead of EAH 20 to prevent it from being affected by
heat radiation.
Connect the sensor to AA5-X2:15-16.
24 23 22 21 20 19 18 17 16 15 14 13
NIBEERS
External
BT23
AA5-X2
OUTPUTS
The power of EAH 20 is selected taking into considera-
tion the needs of the building, the choice of fuse, any
building regulations, and the outdoor temperature at
which the supply air fan in NIBE ERS is permitted to
start to slow down.
Caution
The energy saving is greater, the lower the
power of EAH 20 that is selected. However,
this does increase the outdoor air flow that
enters the house via leakage (instead of
through the HRV unit) at low outdoor temper-
atures.
The power is set by changing the terminal blocks that
are connected in the junction box, see electrical wiring
diagram.
11NIBE EAH 20-900 | GB
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
EAH 20 must not be powered during installa-
tion.

Choice of power on EAH 20
-4010 3020 40 50 70 80 90 100 110 120 130 140
-30
-25
-35
-20
-15
-10
-5
0
Utetemperatur
( C)
Tilluftsflöde
(l/s)
60
300 W
600 W
900 W
Outdoor temperature
Supply air flow
Example: In the case of a supply air flow of 58 l/s and a
power of 600 W in the preheater, the supply air fan is
permitted to start slowing down at an outdoor temper-
ature of approx. -12°C.
Service
After one year of operation it is recommended that the
following be checked:
• Ceramic connection isolators must be undamaged.
• The heating element's insulation resistance:
Connect the insulation tester to a ground connection
and one of the phases L1.1 / L1.2. If the measured
value is less than 20 Mohm each separate heating
element must be checked. Minimum insulation value
is 50 Mohm at 1,000 V.
NIBE EAH 20-900 | GB12

Technical data
DIMENSIONS
370
276
71
125
~50 ~50
125
TECHNICAL SPECIFICATIONS
EAH 20Type
Electrical data
230 V ~ 50 HzRated voltage
IP44Enclosure class
Current strength for relevant output
1.3A300 W
2.6A600 W
3.9A900 W
Ventilation
12.5l/sMin. airflow
Pipe connections
125mmVentilation Ø
Dimensions
2.4mLength, supply cable
370mmLength
195mmJunction box height
276mmJunction box length
125mmJunction box width
067 604Part no.
13NIBE EAH 20-900 | GB

Wichtige
Informationen
SICHERHEITSINFORMATIONEN
In diesem Handbuch werden Installations- und Service-
vorgänge beschrieben, die von Fachpersonal auszufüh-
ren sind.
Dieses Handbuch verbleibt beim Kunden.
Dieses Gerät darf von Kindern ab einem
Alter von 8 Jahren sowie von Personen
mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten oder
mangelnden Erfahrungen und Wissen nur
dann verwendet werden, wenn diese unter
Aufsicht stehen oder eine Anleitung zur
sicheren Benutzung des Geräts erhalten
haben und sich der vorhandenen Risiken
bewusst sind. Kinder dürfen nicht mit dem
Gerät spielen. Eine Reinigung und Wartung
durch den Benutzer darf nicht von Kindern
ohne Aufsicht ausgeführt werden.
Dies ist ein Originalhandbuch. Eine Über-
setzung darf nur nach Genehmigung durch
NIBE stattfinden.
Technische Änderungen vorbehalten!
©NIBE 2021.
Ein beschädigtes Stromversorgungskabel
darf nur von NIBE, dem Servicebeauftragten
oder befugtem Personal ausgetauscht wer-
den, um eventuelle Schäden und Risiken zu
vermeiden.
SYMBOLE
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für
Personen und Maschinen.
ACHTUNG!
Dieses Symbol verweist auf wichtige Angaben
dazu, was bei Installation oder Wartung der
Anlage zu beachten ist.
KENNZEICHNUNG
Die CE-Kennzeichnung ist für die meisten in-
nerhalb der EU verkauften Produkte vorge-
schrieben – unabhängig vom Herstellungsort.
CE
Klassifizierung des Gehäuses als elektrotech-
nische Ausrüstung.
IP44
NIBE EAH 20-900 | DE14
Deutsch

Allgemeines
Aufgrund des hohen Rückgewinnungsgrads und zur
Gewährleistung des Frostschutzes für NIBE ERS muss
an Orten, an denen die Temperatur über einen längeren
Zeitraum -5 °C unterschreiten kann, ein elektrischer
Lufterhitzer (EAH 20) montiert werden.
EAH 20 wird im Außenluftkanal montiert und erwärmt
bei kalten Witterungsbedingungen die einströmende
Außenluft um einige Grad. So wird auf der Abluftseite
des Wärmeübertragers eine Frostgefahr verhindert. Als
zusätzliche Sicherheit wird aus demselben Grund bei
extrem kalten Witterungsbedingungen die Drehzahl des
Zuluftventilators stufenweise reduziert.
EAH 20 verfügt über einen Thermostat (BT35) für eine
automatische Unterbrechung der Stromversorgung,
wenn die Temperatur 50 °C überschreitet. Bei sinkenden
Temperaturen wird der Thermostat automatisch zurück-
gesetzt.
Als zusätzliche Sicherheit dient ein integrierter Sicher-
heitstemperaturbegrenzer (FQ10), der eine Abschaltung
bewirkt, wenn die Temperatur 100 °C überschreitet.
Eine Wiedereinschaltung erfolgt manuell durch Drücken
der Resettaste an der Anschlusseinheit.
KOMPATIBLE PRODUKTE
• ERS 20
INHALT
Vorwärmer (EB17)1 St.
Außenluftfühler (BT23)1 St.
Montage
EAH 20 (EB17) muss im Außenluftkanal installiert wer-
den.
•Berücksichtigen Sie die Pfeile für die Luftrichtung und
die Positionierung der Anschlusseinheit. EAH 20 darf
nie mit der Anschlusseinheit nach unten montiert
werden.
• Die Außentemperatur von EAH 20 kann bis zu 100 °C
betragen. EAH 20 darf nicht direkt unter einer Steck-
dose oder in der Nähe eines brennbaren Gegenstands
installiert werden. Darüber hinaus darf er während ei-
ner Nutzung nicht abgedeckt werden. Berücksichtigen
Sie bei der Auswahl des Isoliermaterials die hohen
Temperaturen.
• Damit sich der hohe Rückgewinnungsgrad (Effizienz)
des Lüftungswärmeübertragers nutzen lässt, müssen
die Kanäle korrekt isoliert sein. Isolieren Sie den gan-
zen Wärmer mit Ausnahme der Kühlkörper und der
Abdeckung des Anschlusseinheit.
15NIBE EAH 20-900 | DE

Elektrischer Anschluss
• Um Störungen zu vermeiden, dürfen Fühlerkabel für
externe Schaltkontakte nicht in der Nähe von Stark-
stromleitungen verlegt werden.
• Der minimale Kabelquerschnitt der Kommunikations-
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z.B. EKKX, LiYY o.s.ä.
• EAH 20 startet nach einem Spannungsausfall neu.
•Kontrollieren Sie den Sicherheitstemperaturbegrenzer
(FQ10). Die Einheit kann beim Transport ausgelöst
haben.
Der Schaltplan befindet sich am Ende dieses Installateur-
handbuchs.
ÜBERSICHT ZUBEHÖRPLATINE (AA5)
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
ANSCHLUSS DER
KOMMUNIKATIONSLEITUNG
EAH 20 wird mit der Zubehörplatine (AA5) von NIBE ERS
an Anschlussklemme X9:3 (N) und X9:4 (230 V) verbun-
den.
1
2
3
4
5
6
7
8
9
AA5-X9
2
1
EAH20NIBEERS
STROMANSCHLUSS
EAH 20 wird mit einer geerdeten einphasigen Steckdose
oder per Festinstallation verbunden. Bei einer Festinstal-
lation muss vor EAH 20 ein allpoliger Schalter mit min-
destens 3 mm Schaltkontaktabstand installiert werden.
AUßENLUFTFÜHLER (BT23)
Der Außenluftfühler (BT23) von NIBE ERS ist zu trennen
und durch den Fühler im Lieferumfang von EAH 20 zu
ersetzen.
Der Außenluftfühler wird ca. 500 mm vor EAH 20 mon-
tiert, sodass eine Beeinflussung durch Wärmestrahlung
verhindert wird.
Verbinden Sie den Fühler mit AA5-X2:15-16.
24 23 22 21 20 19 18 17 16 15 14 13
NIBEERS
Extern
BT23
AA5-X2
LEISTUNGEN
Die Auswahl der Leistung von EAH 20 erfolgt anhand
des Bedarfs des Gebäudes, der gewählten Sicherung,
etwaiger Anforderungen durch Bauvorschriften und der
Außenlufttemperatur, bei der der Zuluftventilator von
NIBE ERS seine Drehzahl reduzieren darf.
ACHTUNG!
Je niedriger die gewählte Leistung für EAH 20,
desto höher die Energieeinsparung. Allerdings
erhöht sich in diesem Fall der Außenluftvolu-
menstrom, der bei niedrigen Außenlufttempe-
raturen über undichte Stellen (anstatt über den
Lüftungswärmeübertrager) in das Gebäude
eintritt.
Um die Leistung einzustellen, werden die mit der An-
schlusseinheit verbundenen Anschlussklemmen umge-
setzt, siehe Schaltplan.
NIBE EAH 20-900 | DE16
HINWEIS!
Alle elektrischen Anschlüsse müssen von ei-
nem befugten Elektriker ausgeführt werden.
Bei der elektrischen Installation und beim Ver-
legen der Leitungen sind die geltenden Vor-
schriften zu berücksichtigen.
EAH 20 darf bei der Installation nicht mit
Spannung versorgt werden.

Auswahl der Leistung von EAH 20
-4010 3020 40 50 70 80 90 100 110 120 130 140
-30
-25
-35
-20
-15
-10
-5
0
Utetemperatur
( C)
Tilluftsflöde
(l/s)
60
300 W
600 W
900 W
Außentemperatur
Zuluftvolumenstrom
Beispiel: Bei einem Zuluftvolumenstrom von 58 l/s und
einer Leistung von 600 W im Vorwärmer ist die Dreh-
zahlreduzierung des Zuluftventilators bei einer Außen-
lufttemperatur von ca. -12 °C zulässig.
Service
Nach einer Betriebsdauer von einem Jahr werden fol-
gende Kontrollen empfohlen:
• Intaktheit der keramischen Anschlussisolatoren.
• Isolationswiderstand der Heizelemente:
Verbinden Sie den Isolationstester mit einem Erdungs-
anschluss und einer der Phasen L1.1/L1.2. Liegt der
Messwert unter 20 MOhm, muss jedes einzelne
Heizelement kontrolliert werden. Der minimale Isola-
tionswert beträgt 50 MOhm bei 1 000 V.
17NIBE EAH 20-900 | DE

Technische Daten
MAßE
370
276
71
125
~50 ~50
125
TECHNISCHE DATEN
EAH 20Typ
Elektrische Daten
230 V ~ 50 HzNennspannung
IP44Schutzklasse
Stromstärke für die jeweilige Leistung
1,3A300 W
2,6A600 W
3,9A900 W
Ventilation
12,5l/sMin. Luftvolumenstrom
Rohranschlüsse
125mmLüftung Ø
Maße
2,4mLänge, Stromversorgungskabel
370mmLänge
195mmHöhe der Anschlusseinheit
276mmLänge der Anschlusseinheit
125mmBreite der Anschlusseinheit
067 604Art.nr.
NIBE EAH 20-900 | DE18

Tärkeää
TURVALLISUUSTIEDOT
Tässä käsikirjassa selostetaan asennus- ja huoltotoimen-
piteitä, jotka tulisi teettää ammattilaisella.
Käsikirja tulee jättää asiakkaalle.
Tätä laitetta saavat käyttää yli 8-vuotiaat
lapset ja henkilöt, joiden fyysiset, aistivarai-
set tai henkiset kyvyt ovat rajoittuneet tai
joilla ei ole riittävästi kokemusta tai tietoa,
jos heille on opastettu tai kerrottu laitteen
turvallinen käyttö ja he ymmärtävät laitteen
käyttöön liittyvät vaaratekijät. Älä anna
lasten leikkiä laitteella. Lapset eivät saa
puhdistaa tai huoltaa laitetta valvomatta.
Tämä on alkuperäinen käsikirja. Sitä ei saa
kääntää ilman NIBE:n lupaa.
Pidätämme oikeudet rakennemuutoksiin.
©NIBE 2021.
Jos syöttökaapeli vahingoittuu, sen saa
vaihtaa vain NIBE, valmistajan huoltoedustaja
tai vastaava pätevä ammattilainen vaaran
välttämiseksi.
SYMBOLIT
HUOM!
Tämä symboli merkitsee ihmistä tai konetta
uhkaavaa vaaraa.
MUISTA!
Tämä symboli osoittaa tärkeän tiedon, joka pi-
tää ottaa huomioon laitteistoa asennettaessa
tai huollettaessa.
MERKINTÄ
CE-merkintä on pakollinen useimmille EU:n
alueella myytäville tuotteille valmistusajankoh-
dasta riippumatta.
CE
Sähköteknisten laitteiden koteloinnin luokittelu.IP44
19NIBE EAH 20-900 | FI
Suomi

Yleistä
Suuren talteenottoasteen vuoksi ja NIBE ERS:n jäätymis-
suojauksen varmistamiseksi järjestelmään on asennet-
tava sähkölämmityspatteri (EAH 20) paikoissa, joissa
lämpötila voi jatkuvasti olla alle -5 °C.
EAH 20 asennetaan raitisilmakanavaan ja se lämmittää
kylmällä säällä tulevaa ulkoilmaa muutaman asteen ja
estää näin poistoilmapuolen lämmönsiirtimen jäätymisen.
Lisäsuojauksena tuloilmapuhallinta hidastetaan samasta
syystä asteittain erittäin kylmällä säällä.
EAH 20 on varustettu termostaatilla (BT35), joka katkai-
see automaattisesti jännitteensyötön, jos lämpötila ylittää
50 °C. Termostaatti palautetaan automaattisesti, kun
lämpötila on laskenut.
Lisäsuojauksena laitteistossa on sisäänrakennettu ylikuu-
menemissuoja (FQ10), joka laukeaa, kun lämpötila ylittää
100 °C. Ylikuumenemissuoja palautetaan käsin painamal-
la kytkentärasian palautuspainiketta.
YHTEENSOPIVAT TUOTTEET
• ERS 20
SISÄLTÖ
Esilämmitin (EB17)1 kpl
Ulkoilma-anturi (BT23)1 kpl
Asennus
EAH 20 (EB17) asennetaan ulkoilmakanavaan.
•Noudata ilman virtaussuunnan ja kytkentärasian sijain-
nin nuolia. EAH 20 ei saa koskaan asentaa kytkentära-
sia alaspäin.
•EAH 20:n pintalämpötila voi olla jopa 100 °C. EAH 20:a
ei saa asentaa suoraan pistorasian alapuolelle tai syt-
tyvän materiaalin lähelle. Sitä ei saa myöskään peittää
käytön aikana. Huomioi korkea lämpötila, kun valitset
eristemateriaaleja.
•LTO-koneen korkean talteenottoasteen (tehokkuuden)
hyödyntämiseksi kanavat pitää eristää oikein. Eristä
koko lämmitin jäähdytyslamelleja ja kytkentärasian
kantta lukuun ottamatta.
NIBE EAH 20-900 | FI20
