Nibe ELK 42 User guide

Installatörshandbok
LEK
ELK 42
Installatörshandbok Elkassett
för NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
SE
Installer manual Immersion heater
for NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
GB
Installateurhandbuch Elektroheizkassette
für NIBE F1145, F1155, F1255, F1345, VVM 500,
SMO 20, SMO 40
DE
Asentajan käsikirja Sähkövastus
laitteille NIBE F1145, F1155, F1255, F1345,
VVM 500, SMO 20, SMO 40
FI
IHB SE 1512-1
331550

Innehållsförteckning
21 Svenska, IHB - ELK 42
2Allmänt
2Uppställning
3Komponentplacering
4Röranslutning
6Elinkoppling
8Aktivering av ELK 42
9Tekniska uppgifter
111 English, IHB, ELK 42
11General
11Assembly
12Component positions
13Pipe connections
15Electrical connection
17Activating ELK 42
18Technical data
201 Deutsch, IHB - ELK 42
20Allgemeines
20Aufstellung
21Position der Komponenten
22Rohranschluss/Durchflussmesser
24Elektrischer Anschluss
26Aktivierung von ELK 42
27Technische Daten
291 Suomi, IHB - ELK 42
29Yleistä
29Asennus
30Komponenttien sijainti
31Putkiliitäntä
33Sähköasennukset
35ELK 42:n aktivointi
36Tekniset tiedot
38
1 Elschema/Wiring diagram/Elektri-
scher schaltplan/Elektrisch sche-
ma
1Innehållsförteckning |ELK 42

Allmänt
ELK 42 är en elkassett som kan användas för att kom-
plettera uppvärmningskapaciteten i din NIBE klimatan-
läggning. När värmebehovet är större än klimatanlägg-
ningens kapacitet kopplas elkassetten automatiskt in.
Elutrustningen är anpassad till klimatanläggningens
funktion.
Elkassetten är i princip en elpatron monterad i en vat-
tenbehållare eller en elpanna utan varmvattenbereda-
re. De rostfria elslingorna och elpannetuben är gjorda
av syrafast stål (SIS 2333) vilket ger en mycket bra livs-
längd.
Tack vare en liten vattenvolym och en välisolerad kas-
sett ger ELK 42 väldigt små värmeförluster.
Kompatibla produkter
Beroende på vilken produkt ELK 42 ska användas mot
ser inkopplingen ut på olika sätt.
Dessa produkter kan kopplas in direkt till ELK 42:
■F1345
■SMO 20
■SMO 40
Dessa produkter kräver tillbehöret AXC 40:
■F1145
■F1155
■F1255
VVM 500 kräver tillbehöret DEH 500.
Innehåll
Elkassett1 st

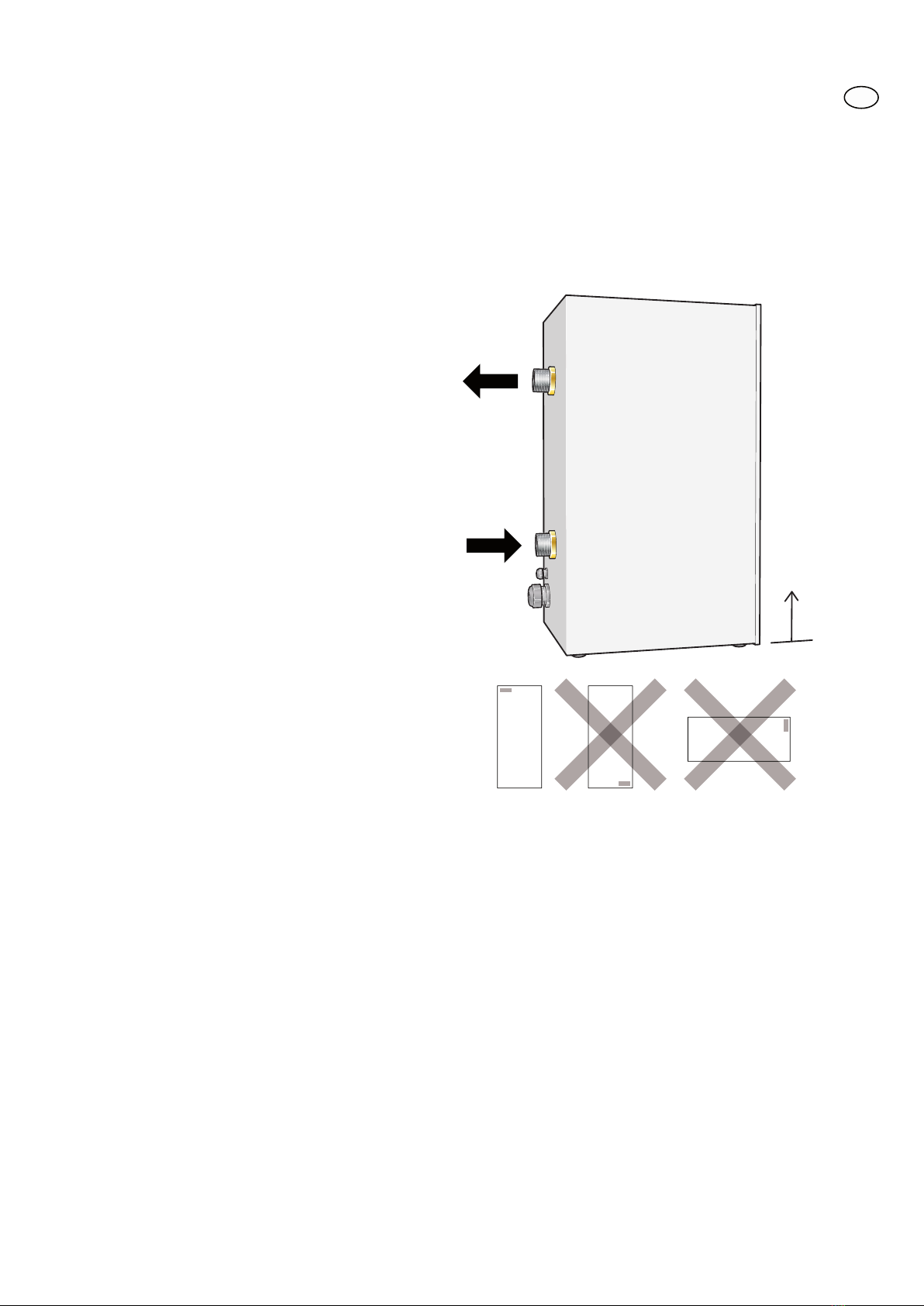

Uppställning
Elkassetten ska monteras stående (se bild nedan).
För service erfodras ett fritt utrymme på 500 mm
framför kassetten. Om detta inte är möjligt ska demon-
terbara kopplingar användas.
LEK
2
Svenska, IHB - ELK 42
SE

Komponentplacering
Komponentista
LEK
FD1
FD4 BT30
FA1
QA1
QA2
QA3
QA41
QA42
X1
PF1
QM60
QM61
XL1
EB1
XL2
UB1
UB2
EB20
X2
RF1
ElpatronEB1, EB20
AutomatsäkringFA1
ÖverhettningsskyddFD1, FD4
Anslutningsplint, inkommandeX1
KopplingsplintX2
Kontaktor 6,0 kW (-K1)QA1
Kontaktor 12,0 kW (-K2)QA2
Kontaktor 24,0 kW (-K3)QA3
Kontaktor, överhettningsskydd (-K4)QA41
Kontaktor, överhettningsskydd (-K5)QA42
ReservlägestermostatBT30
AvstörningskondensatorRF1
Anslutning framledning, G 40XL1
Anslutning returledning, G 40XL2
KabelgenomföringUB1, UB2
AvluftningQM60, QM61
DataskyltPF1
3
SE

Röranslutning
Allmänt
Rörinstallationen ska utföras enlig gällande normer.
Cirkulationspump ska användas för att säkerställa flödet
över elpatronen. Om värmesystemets ventiler kan
stänga cirkulationen helt ska bypassventil installeras
för att flödet genom elkassetten inte ska upphöra. Vid
sluten anläggning ska godkänd säkerhetsventil instal-
leras samt tryckexpansionskärl.
TÄNK PÅ!
Se även installatörshandboken för din värme-
pump/inomhusmodul.
OBS!
Rörsystemet ska vara urspolat innan elkasset-
ten ansluts så att föroreningar inte skadar in-
gående komponenter.
Avtappning
Systemet töms lättast genom att montera en avtapp-
ningsventil på rörinstallationens lägsta punkt. Kvarva-
rande vatten i ELK 42 töms genom returledningsanslut-
ning (XL2), se "Komponentplacering" på sida 3. An-
vänds returledningsanslutningen på ELK 42 normalt
för avtappning av anläggningen monteras här lämpli-
gen en avtappningsventil.

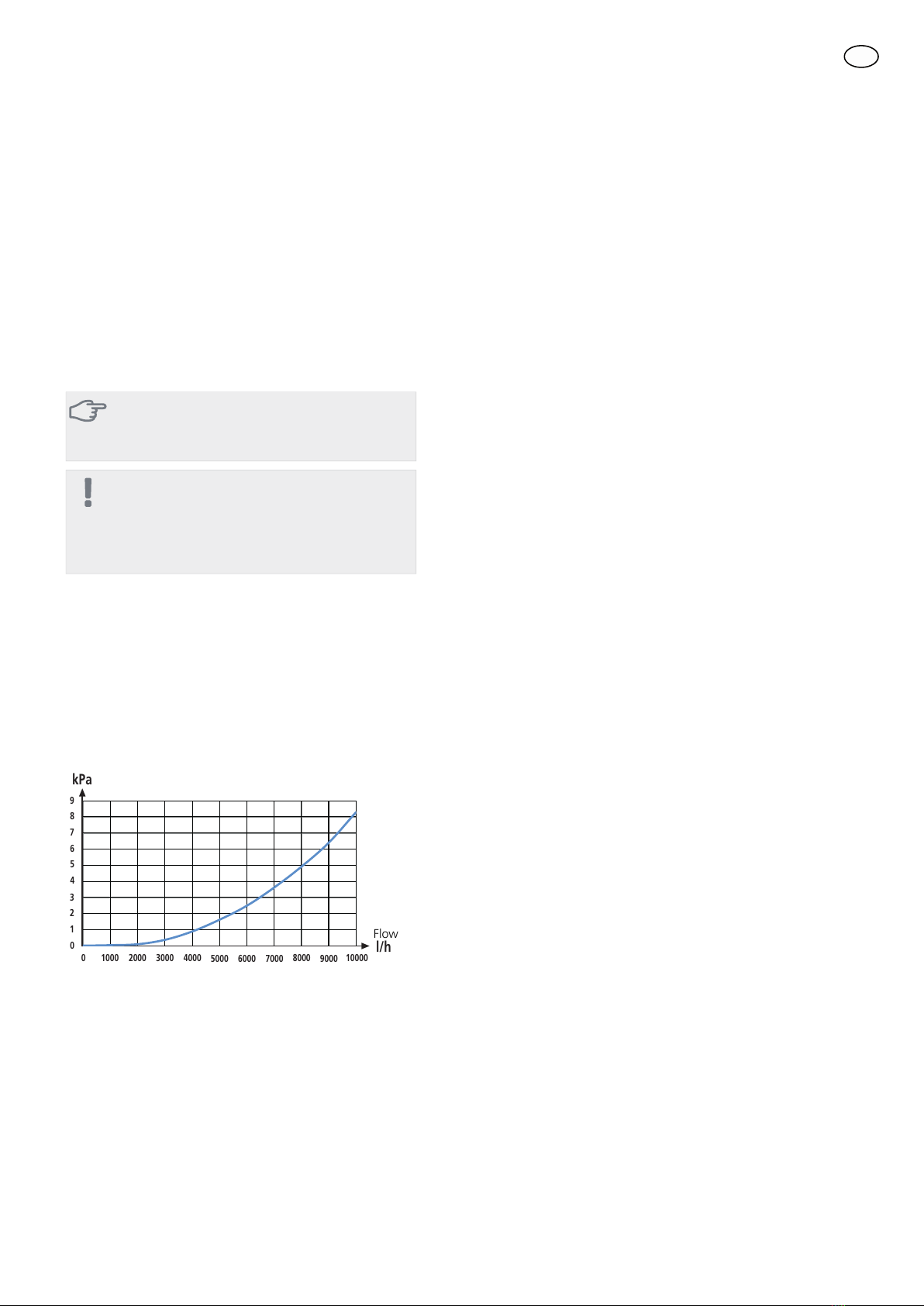

Tryckfallsdiagram ELK 42
0 1000 2000 3000 8000 100004000 5000 6000 7000 9000
l/h
kPa
9
8
7
6
5
4
0
1
2
3
Flöde
4
SE

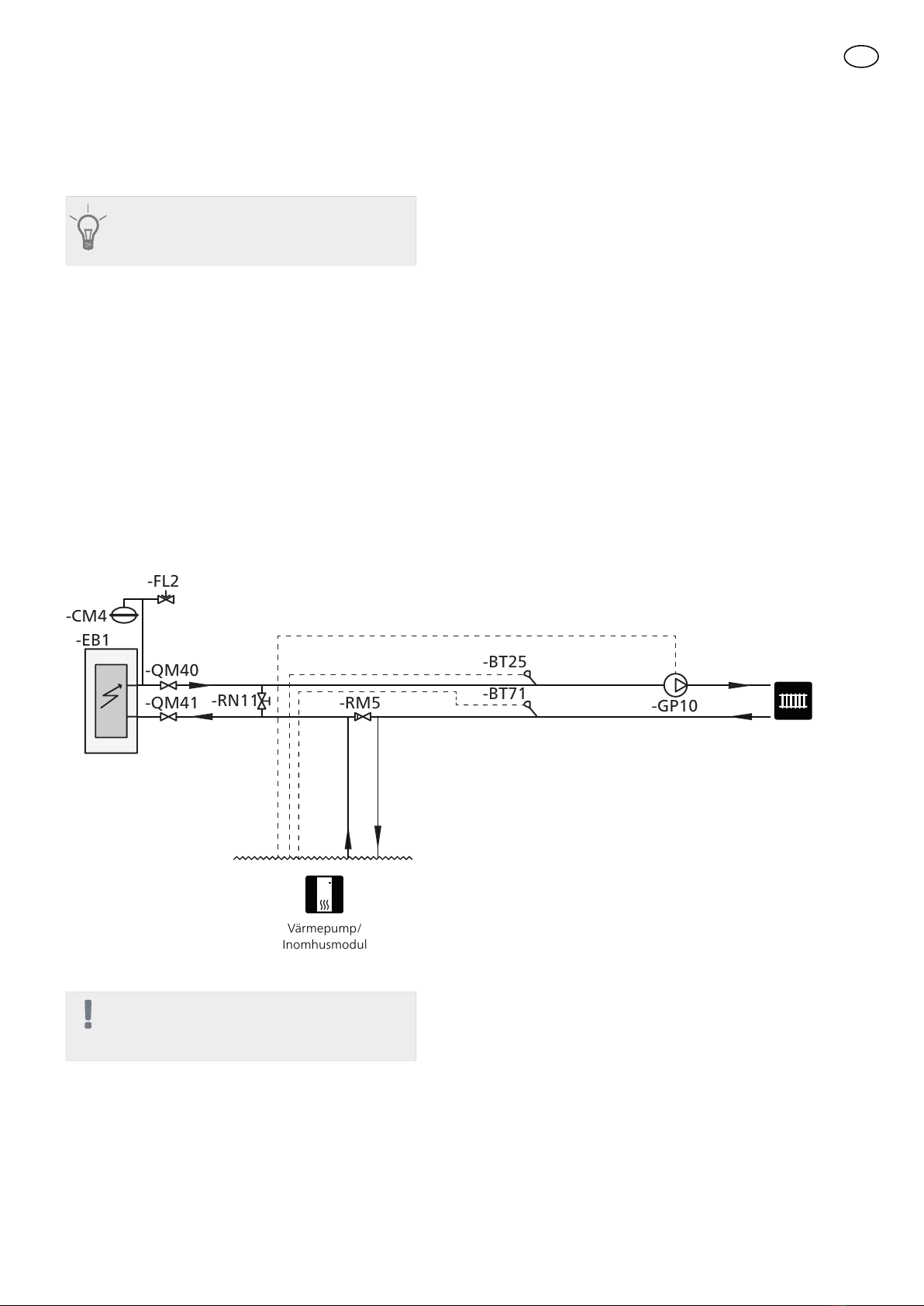

Systemprincip
TIPS!
Se www.nibe.se/dockning för fullständiga
dockningsprinciper.
Förklaring
Elkassett ELK 42EB1
ExpansionskärlCM4
SäkerhetsventilFL2
AvstängningsventilerQM40 - QM41
ReglerventilRN11
CirkulationspumpGP10
BackventilRM5
FramledningsgivareBT25
ReturledningsgivareBT71
Beteckningar i komponentplacering enligt standard
IEC 81346-1 och 81346-2.
Systemprincip
-BT25
-BT71 -GP10
-RM5-QM41
-QM40
-FL2
-CM4
-EB1
Värmepump/
Inomhusmodul
-RN11
Värmepump/
Inomhusmodul
OBS!
Detta är ett principschema. Verklig anläggning
ska projekteras enligt gällande normer.
5
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av ELK 42.
ELK 42 ska installeras via allpolig arbetsbrytare med
minst 3 mm brytaravstånd.
ELK 42 innehåller överhettningsskydd samt kontaktorer
för att externt kunna styra de tre effektstegen 6, 12
och 24 kW. För bästa funktion bör effekten binärstyras,
det vill säga 6, 12, 18, 24, 30, 36 och 42 kW.
Elschema finns i slutet av denna installatörshandbok.

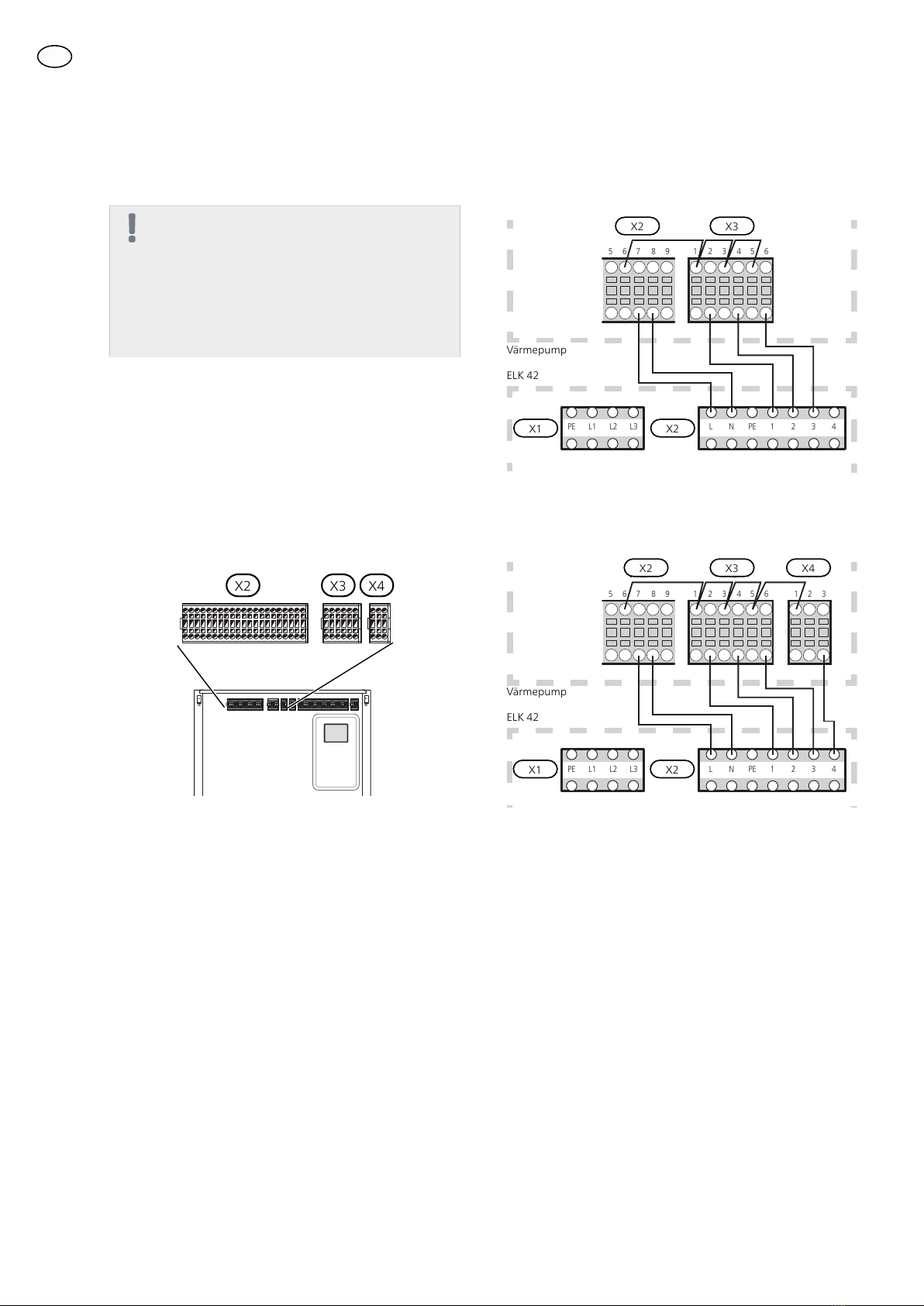

F1345
Plint X2 i ELK 42 ansluts till plintarna X2-X4 i värmepum-
pen enligt bild.
X2 X3 X4
Utan termostat, tre aktiva elsteg
42 kW elpatronsteg aktivt.
F1345
ELK
5 6 1 2 3 4 5 67 8 9
X2 X3
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
ELK42
Värmepump
X3X2
X1 X2
Med termostat, tre aktiva elsteg
42 kW elpatronsteg aktivt.
24 kW elpatronsteg i reservläge.
F1345
ELK
5 6 1 2 3 4 5 67 8 9
X2 X3
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
X4
1 2 3
X4X3X2
X1 X2
ELK42
Värmepump
6
SE

SMO 20 och SMO 40
Plint X2 i ELK 42 ansluts till plintarna X1 och AA7-X2 i
styrmodulen enligt bild.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
Utan termostat, tre aktiva elsteg
42 kW elpatronsteg aktivt.
654321
2 3 41 0 PE
X1 AA7:X2
X9X9
SMO
ELK
1
PE
NL 43
2
X1 X2
PE L3L2
L1
ELK42
Styrmodul
X1
X1 AA7-X2
X2
Med termostat, tre aktiva elsteg
42 kW elpatronsteg aktivt.
24 kW elpatronsteg i reservläge.
SMO
ELK
654321
2 3 41 0 PE
X1 AA7:X2
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
ELK42
Styrmodul
X1 AA7-X2
X1 X2
F1145, F1155, F1255 och VVM 500
För inkoppling av ELK 42 till ovanstående produkter
krävs ett tillbehör.
Se avsnittet "Allmänt" på sida 2 för att se vilket tillbe-
hör som behövs för din klimatanläggning.
Plint X2 i ELK 42 ansluts till plint X9 och X10 på tillbe-
hörskortet enligt bild.
Tillbehörskort
ELK
X9X10
5432 8 97621
X9
1
PE
NL 43
2
X1 X2
PE L3L2
L1
X1 X2
X9X10
Tillbehörskort
ELK42
7
SE

Aktivering av ELK 42
Menyinställningen av ELK 42 kan göras via startguiden
eller direkt i menysystemet.
TÄNK PÅ!
Se även installatörshandboken för produkten
som ELK 42 ska anslutas till.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
F1345, SMO 20 och SMO 40
Meny 4.9.3 - gradminutinställning
Här väljer du när tillsatsen ska starta.
Meny 5.1.12 - tillsats
Inställning av:
■Max antal tillåtna tillsatssteg.
■Om binär stegning ska användas.
F1145, F1155, F1255 och VVM 500
Information om menyinställningar för ovanstående
produkter finns i manualerna för AXC 40 och DEH 500.
Se avsnittet "Allmänt" på sida 2 för att se vilket tillbe-
hör som behövs för din produkt.
8
SE

Tekniska uppgifter

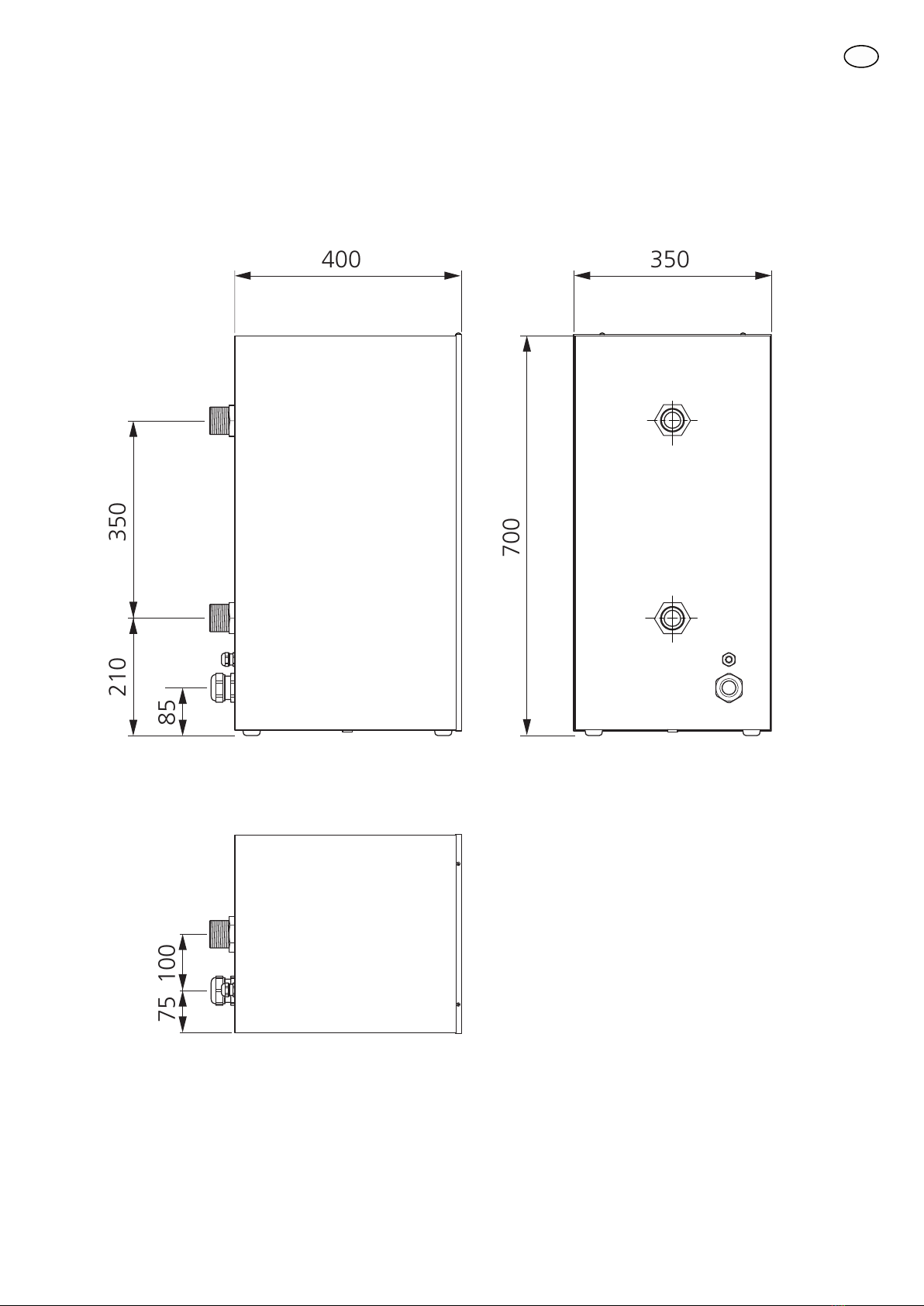

Mått
Alla mått är i millimeter.
700
350210
8575 100
350
400
9
SE

Tekniska data
IP 44
ELK 42
Elektriska data
3 x 400 V ~ 50 HzVMärkspänning
42kWEffekt elpatron
63AAvsäkring elpatron
IP 44Kapslingsklass
Värmebärarkrets
0,7/7MPa/barMax tillåtet tryck i pannan
1800l/hMin flöde
5400l/hMax flöde
Mått och vikt
350mmBredd
400mmDjup
700mmHöjd
30kgVikt
4,5literVolym
Övrigt
SIS 2333 EN 1.4301Material elpatron
SIS 2333 EN 1.4301Material tub
624 07 89RSK nr
067 075Art nr
10
SE

General
ELK 42 is an electric heater that can be used to supple-
ment the heating capacity of your NIBE climate unit.
When the heating demand is greater than the climate
unit's capacity, the electric heater connects automatic-
ally. The electrical equipment is adapted to the climate
unit's function.
The electric heater is in principle an immersion heater
mounted in a water container or an electric boiler
without a water heater. The stainless steel electric coils
and electric boiler tube are made of stainless steel (SIS
2333) which gives a very good service life.
Thanks to a small water volume and a well-insulated
electrical heater, ELK 42 has very small heat losses.
Compatible products
Connection is different depending on which product
ELK 42 is to be used with.
These products can be connected directly to ELK 42:
■F1345
■SMO 20
■SMO 40
These products require the accessory AXC 40:
■F1145
■F1155
■F1255
VVM 500 requires the accessory DEH 500.
Contents
Immersion heater1 x
Assembly
The electric heater must be installed upright (see image
below).
Free space of 500 mm is required in front of the water
heater for service. If this is not possible, detachable
connections must be used.
LEK
11
English, IHB, ELK 42
GB

Component positions
Component list
LEK
FD1
FD4 BT30
FA1
QA1
QA2
QA3
QA41
QA42
X1
PF1
QM60
QM61
XL1
EB1
XL2
UB1
UB2
EB20
X2
RF1
Immersion heaterEB1, EB20
Miniature circuit-breakerFA1
Overheat protectionFD1, FD4
Terminal block, incomingX1
Terminal blockX2
Contactor 6,0 kW (-K1)QA1
Contactor 12,0 kW (-K2)QA2
Contactor 24,0 kW (-K3)QA3
Contactor, overheat protection (-K4)QA41
Contactor, overheat protection (-K5)QA42
Emergency mode thermostatBT30
Suppression capacitorRF1
Connection supply line, G 40XL1
Connection return line, G 40XL2
Cable glandUB1, UB2
VentingQM60, QM61
Rating platePF1
12
GB

Pipe connections
General
The pipe installation must be carried out in accordance
with applicable standards.
A circulation pump must be used to ensure the flow
over the immersion heater. If the heating system valves
can close the circulation completely, the bypass valve
must be installed so that the flow through the electric
heater does not stop. In closed installations an ap-
proved safety valve and pressure expansion vessel must
be used.
Caution
Also see the installer manual for your heat
pump/indoor module.
NOTE
The pipe work must be flushed before the
electric heater is connected, so that any con-
taminants do not damage the component
parts.
Draining
The system is most easily drained by installing a drain-
age valve at the lowest point on the pipe installation.
The remaining water in ELK 42 is drained through the
return line connection (XL2), see "Component location"
on page 12. If the return line connection on ELK 42 is
normally used for draining the unit, a drain valve can
be installed here.
Pressure drop diagram ELK 42
0 1000 2000 3000 8000 100004000 5000 6000 7000 9000
l/h
kPa
9
8
7
6
5
4
0
1
2
3
Flow
13
GB

System diagram
TIP
See www.nibe.se/dockning for complete
docking principles.
Explanation
Electric heater ELK 42EB1
Expansion vesselCM4
Safety valveFL2
Shut off valvesQM40 - QM41
Control valveRN11
Circulation pumpGP10
Non-return valveRM5
Flow line sensorBT25
Return line sensorBT71
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
System diagram
-BT25
-BT71 -GP10
-RM5-QM41
-QM40
-FL2
-CM4
-EB1
Värmepump/
Inomhusmodul
-RN11
Heat pump/
Indoor module
NOTE
This is an outline diagram. Actual installations
must be planned according to applicable
standards.
14
GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be car-
ried out in accordance with the stipulations in
force.
The climate unit must not be powered when
installing ELK 42.
ELK 42 must be installed via a circuit breaker with a
minimum breaking gap of 3mm.
ELK 42 contains overheat protection and contactors
for external control of the three power stages 6, 12
and 24 kW. For best function the power should be
binary controlled, that is to say 6, 12, 18, 24, 30, 36 and
42 kW.
The electrical circuit diagram is at the end of this In-
staller handbook.
F1345
Terminal block X2 in ELK 42 connects to the terminal
blocks X2-X4 in the heat pump as illustrated.
X2 X3 X4
Without thermostat, three active power steps
42 kW electric heater step active.
F1345
ELK
5 6 1 2 3 4 5 67 8 9
X2 X3
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
ELK42
Heat pump
X3X2
X1 X2
With thermostat, three active power steps
42 kW immersion heater step active.
24 kW immersion heater step in emergency mode.
F1345
ELK
5 6 1 2 3 4 5 67 8 9
X2 X3
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
X4
1 2 3
X4X3X2
X1 X2
ELK42
Heat pump
15
GB

SMO 20 and SMO 40
Terminal block X2 in ELK 42 connects to the terminal
blocks X1 and AA7-X2 in the control module as illus-
trated.
LEK
X1
1 1N
L0 432PE
-X2
1
12 3 4 56
23456
-X1
AA7-X2
Without thermostat, three active power steps
42 kW electric heater step active.
654321
2 3 41 0 PE
X1 AA7:X2
X9X9
SMO
ELK
1
PE
NL 43
2
X1 X2
PE L3L2
L1
ELK42
Control module
X1
X1 AA7-X2
X2
With thermostat, three active power steps
42 kW immersion heater step active.
24 kW immersion heater step in emergency mode.
SMO
ELK
654321
2 3 41 0 PE
X1 AA7:X2
X9X9
1
PE
NL 43
2
PE L3L2
L1
X1 X2
ELK42
Control module
X1 AA7-X2
X1 X2
F1145, F1155, F1255 and VVM 500
For connection of ELK 42 to the above products an ac-
cessory is required.
See the ”General” section on page 11 to see which ac-
cessory is required for your climate unit.
Terminal block X2 in ELK 42 connects to terminal block
X9 and X10 on the accessory board as illustrated.
Tillbehörskort
ELK
X9X10
5432 8 97621
X9
1
PE
NL 43
2
X1 X2
PE L3L2
L1
X1 X2
X9X10
Accessory card
ELK42
16
GB

Activating ELK 42
The menu setting of ELK 42 can be performed via the
start guide or directly in the menu system.
Caution
Also see the Installer manual for the product
that ELK 42 will be connected to.
Start guide
The start guide appears upon first start-up after heat
pump installation, but is also found in menu 5.7.
Menu system
F1345, SMO 20 and SMO 40
Menu 4.9.3 - degree minute setting
Select when the addition is to start.
Menu 5.1.12 - addition
Setting:
■Max. number of permitted additional steps
■If binary stepping is to be used.
F1145, F1155, F1255 and VVM 500
Information about menu settings for the products
above is in the manuals for AXC 40 and DEH 500.
See the ”General” section on page11 to see which ac-
cessory is required for your product.
17
GB

Technical data
Dimensions
All dimensions in mm.
700
350210
8575 100
350
400
18
GB
