Allmänt
Detta tillbehör används till inomhusmodul VVM 500 för
att möjliggöra inkoppling och styrning av externa värme-
källor enligt nedan:
႑Oljepanna
႑Elpanna/elkassett
႑Gaspanna
Värmen används för uppvärmning av byggnaden samt
beredning av tappvarmvatten.
Normalt sker extra effekttillskott via elpatronen i VVM
500 i de fall värmepumpens effekt inte är tillräcklig.
Med ovanstående alternativ sker detta effekttillskott
istället med hjälp av externa värmekällor. Om effekt inte
finns tillgänglig i den externa värmekällan kopplas elpa-
tronen i VVM 500 automatiskt in.
För att kunna docka till en extern värmekälla måste inom-
husmodulen kompletteras med två stycken dockningsrör,
vilka ingår i dockningssats DEH 500.
OBS!
Då detta tillbehör är installerat och aktiverat be-
gränsas temperaturen i inomhusmodulens kärl
till ca 85 °C. Därför skall inte temperaturinställ-
ningar avseende varmvatten eller värme över 85
°C göras.

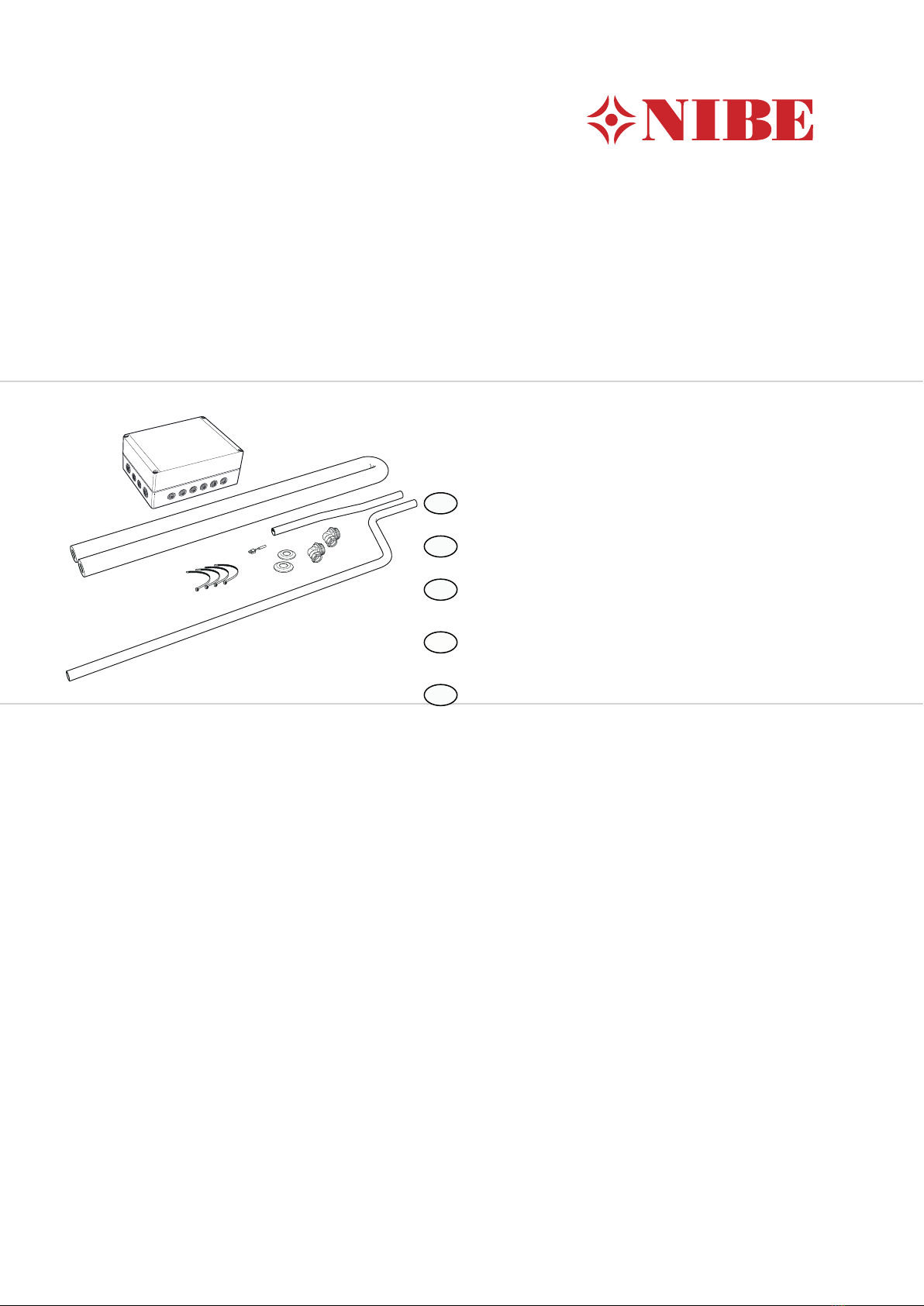

Innehåll
Värmeledningspasta2st
Vinkelkoppling2st
Isoleringsrör1st
Isoleringstejp1st
Elkoppling, tillbehör1st
Aluminiumtejp2st
Buntband4st
Temperaturgivare1st
Kopparrör2st
Täckbrickor2st
3
Svenska, Installatörshandbok - DEH 500
SE

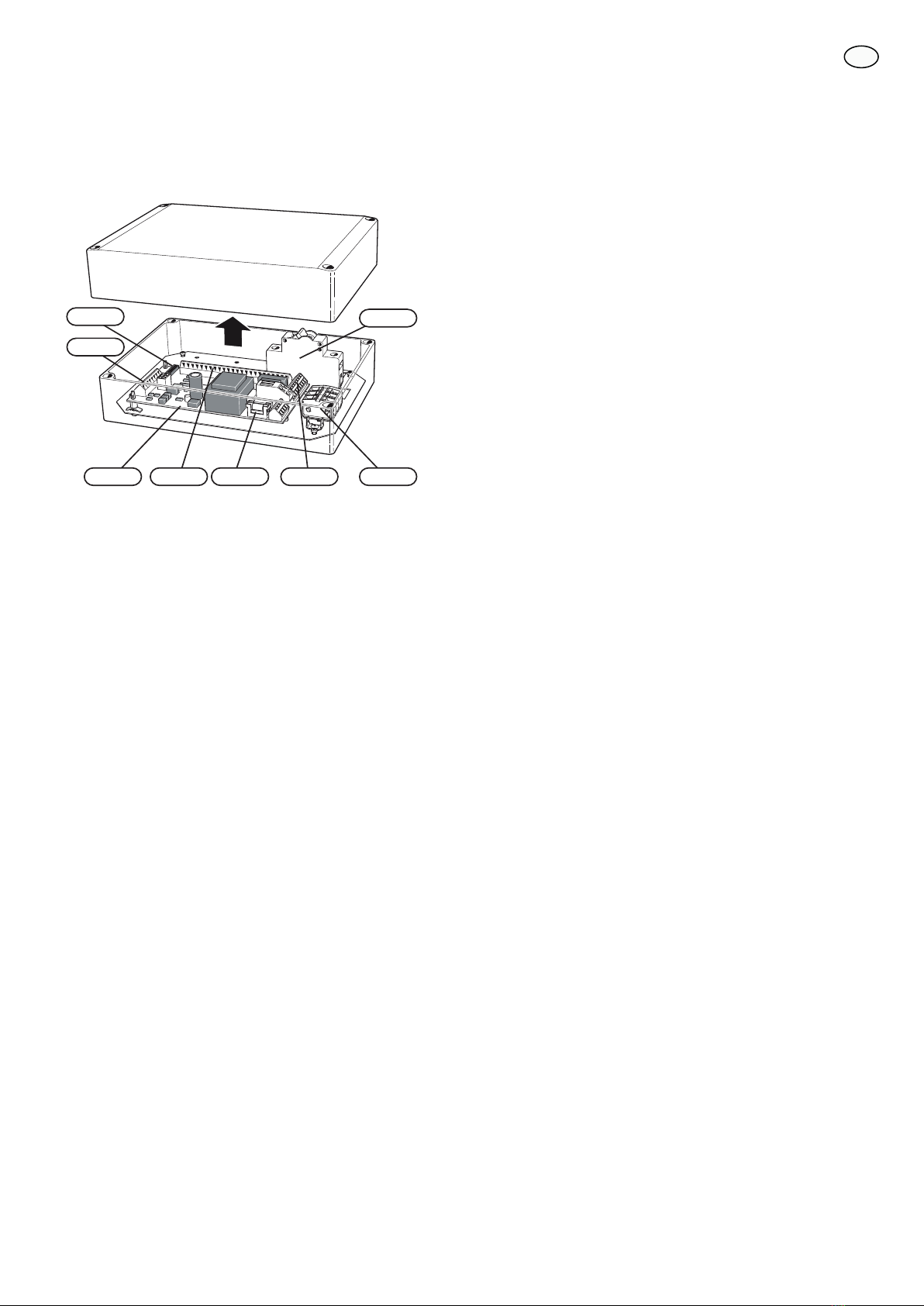

Komponentplacering
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern blocke-
ring
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
4
SE

Röranslutningar
Allmänt
Två stycken rör är bipackade produkten. All övrig rördrag-
ning ska ske med 22 mm kopparrör. Snäva böjar bör
undvikas.
Röranslutningar

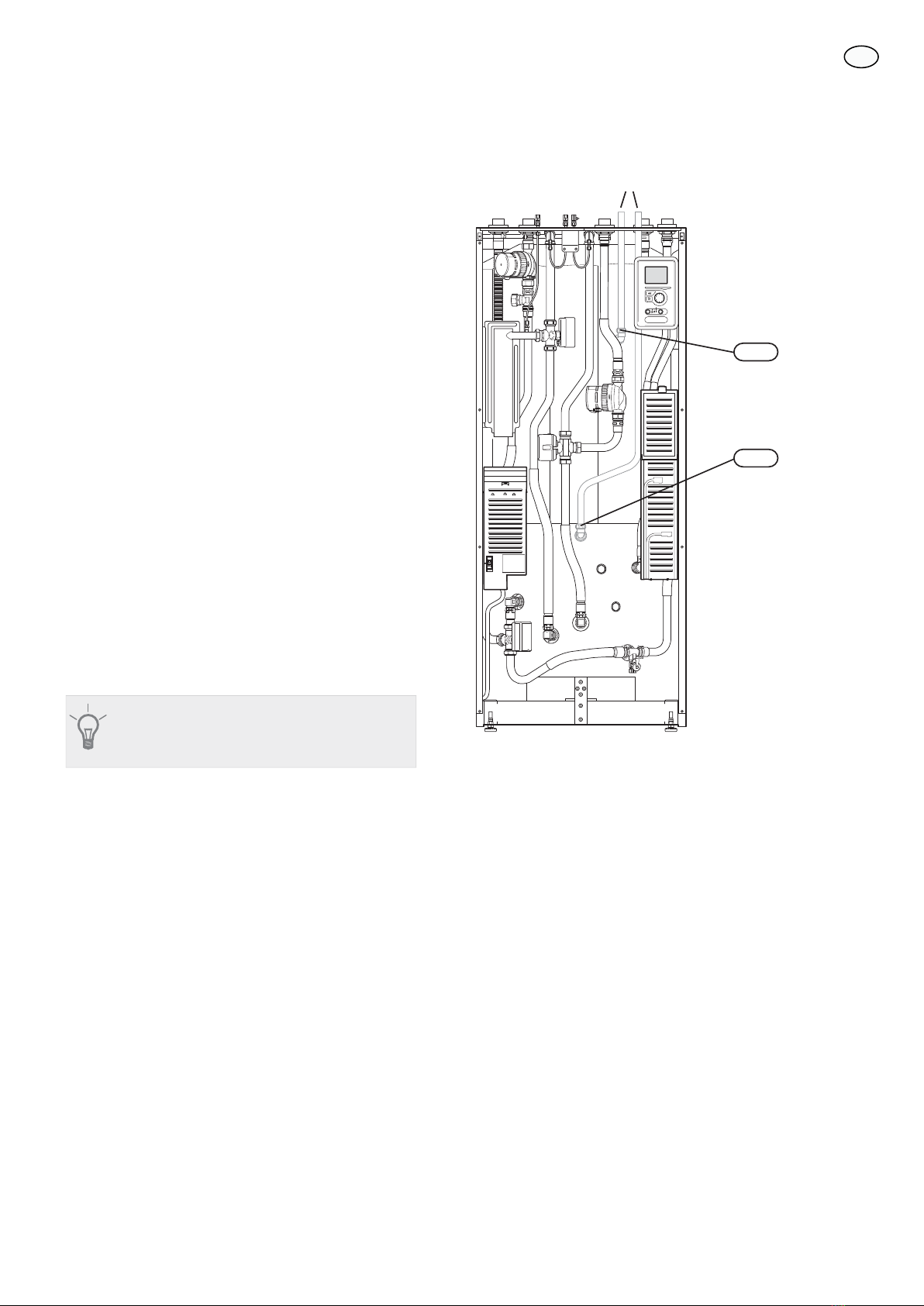

1. Demontera frontluckan enligt anvisning i Installatörs-
handbok för VVM 500.
2. Om VVM 500 redan är installerad och vattenfylld så
ska klimatsystemet i VVM 500 tömmas på vatten, se
Installatörshandbok för VVM 500 för ytterligare in-
struktioner.
3. Demontera pluggarna i anslutningarna för dockning
(XL18) och (XL19).
4. Montera medföljande vinkelkopplingar i de båda
anslutningarna, anslutningarna ska gängtätas.
5. Isolera bipackade kopparrör med de bipackade isole-
ringsrören.
6. Montera det kortare röret i anslutning dockning in
(XL18).
7. Montera det längre röret i anslutning dockning ut
(XL19).
8. Montera täckbrickorna.
TIPS!
För att undvika onödiga värmeförluster bör rören
isoleras.
APH
VVM 500
5¸U I¸U H[WHUQ Y¦UPHN¦OOD
;/
;/
5
SE

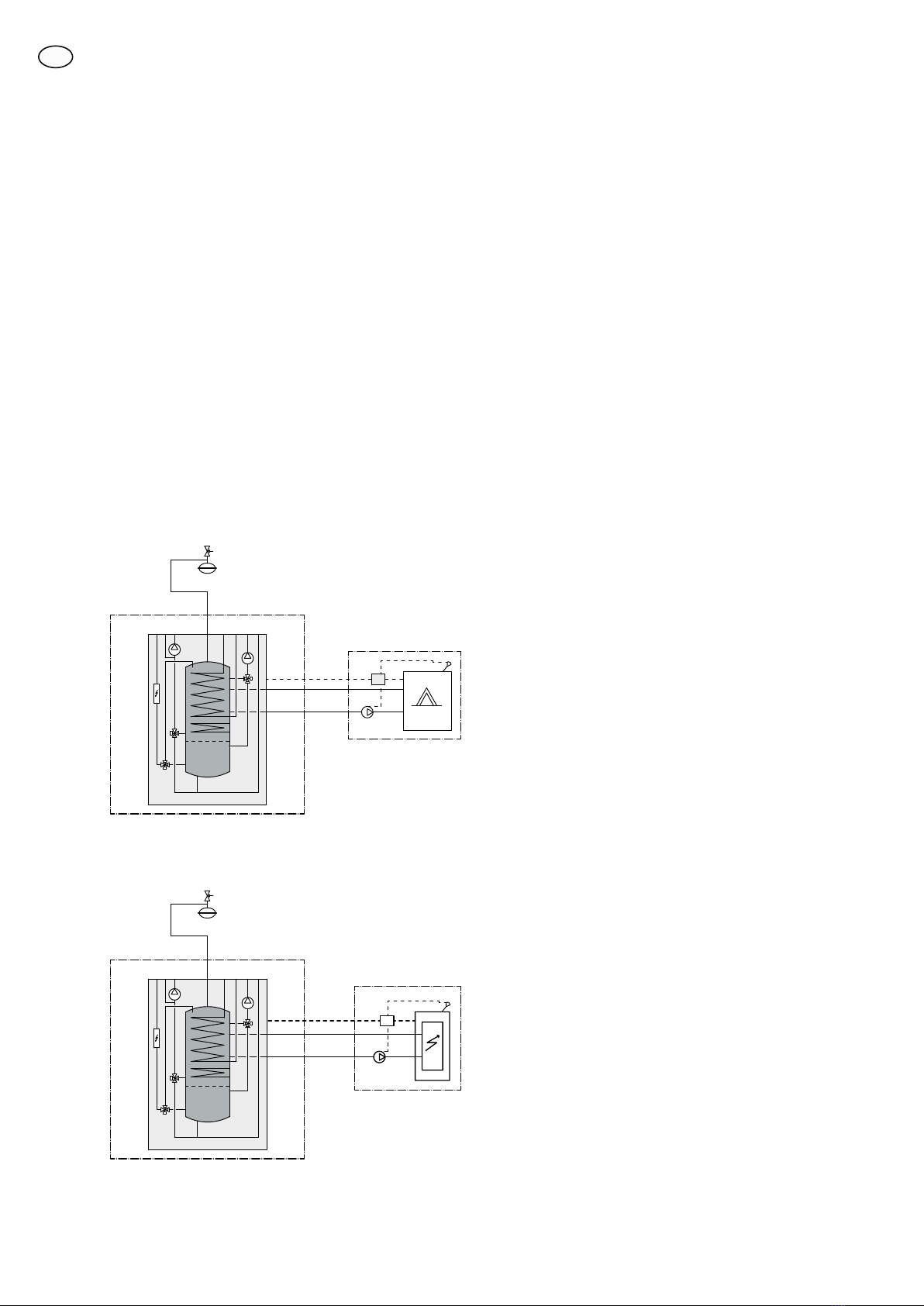

Systemprincip
Förklaring
Extern tillsats, pannaEM1Extern tillsats, elkassettEB1
TillbehörskortAA5TillbehörskortAA5
Temperaturgivare, pannaBT52Temperaturgivare, pannaBT52
Olje-, gas-, pellets-, eller vedpannaEM1ElkassettEB1
Laddpump, extern värmekällaGP15Laddpump, extern värmekällaGP15
ÖvrigtVVM 500EB15
Expansionskärl, värmebärareCM1Anslutning, dockning in högtemperaturXL18
Säkerhetsventil, klimatsystemFL2Anslutning, dockning ut högtemperaturXL19
Beteckningar enligt standard IEC 61346-2.
Dockning extern värmekälla
Vid dockning av extern värmekälla till VVM 500 måste tillses att inkommande vattentemperatur från extern värmekälla
till VVM 500 inte överstiger 85 °C.
Dockning till gas-/el-/oljepanna
-FL2
-CM1
-EB15
-BT52
-EM1
-AA5
-EM1
-GP15
XL18
XL19
Dockning till elkassett
-FL2
-CM1
-EB15
-EB1
-AA5
-EB1
-GP15
-XL18
-XL19
-BT52
OBS! Detta är principschemor. Verklig anläggning skall projekteras enligt gällande normer.
6
SE

Elinkopplingar
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid in-
stallation av DEH 500.
Elschema finns i slutet av denna installatörshandbok.

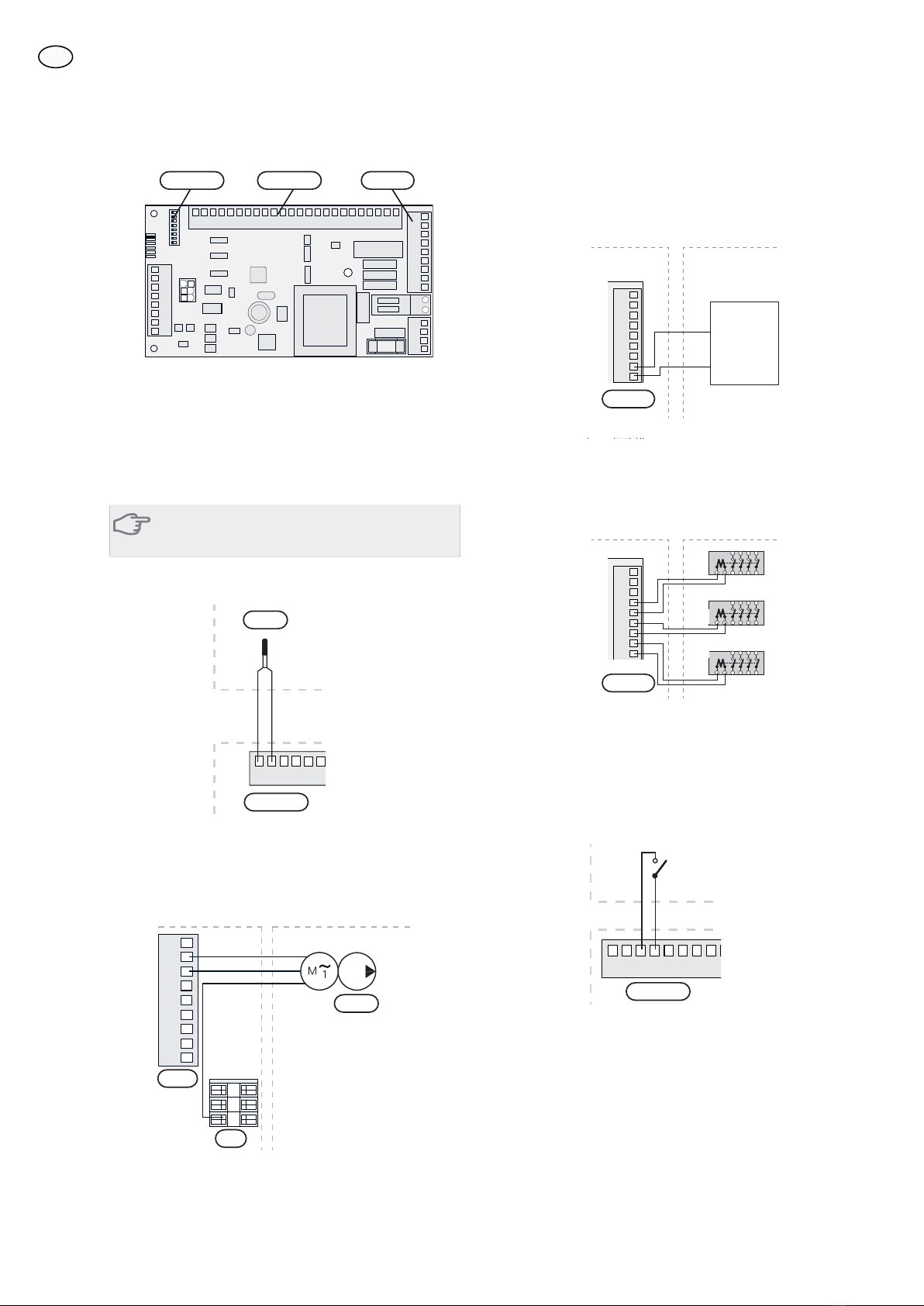

Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
$SSDUDWO§GD ([WHUQW
Anslutning av kommunikation
Detta tillbehör innehåller ett tillbehörskort (AA5) som ska
anslutas direkt till inomhusmodulen på ingångskortet
(plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns installera-
de måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inomhus-
modulens plint AA3-X4. De efterföljande korten ansluts
i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
990 
7LOOEHK¸UVNRUW 
7LOOEHK¸UVNRUW 
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$;
(%
APH
VVM500
$$;
7
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 567891
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
$$; $$;$$6
Anslutning av givare
Panngivare (BT52)
Använd kabeltyp LiYY, EKKX eller likvärdig.
TÄNK PÅ!
Skarvning av givarkabeln ska uppfylla IP54.
Anslut givaren till AA5-X2:23-24.
24 20212223 19
%7
$$
([WHUQW
$$;
Anslutning av cirkulationspump (GP15)
Anslut cirkulationspumpen (GP15) till AA5-X9:7 (N), AA5-
X9:8 (230 V) och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 Externt
GP15
AA5-X9
X1
Anslutning av styrning panna
Anslut styrningen av gaspanna till AA5-X9:1 och X9:2.
-X9
1
2
3
4
5
6
7
8
9
AA25 Externt
2
1
AA5
Gas-
panna
Anslutning av styrning elkassett
Anslut styrningen av elkassetten till AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 Externt
2
1
AA5
Extern blockering
En kontakt (NO) kan anslutas till AA5-X2:21-22 för att
kunna blockera tillbehöret. När kontakten sluts blockeras
tillbehöret.
24 20212223 171819
$$
([WHUQW
$$;
([WHUQ EORFNHULQJ
8
SE

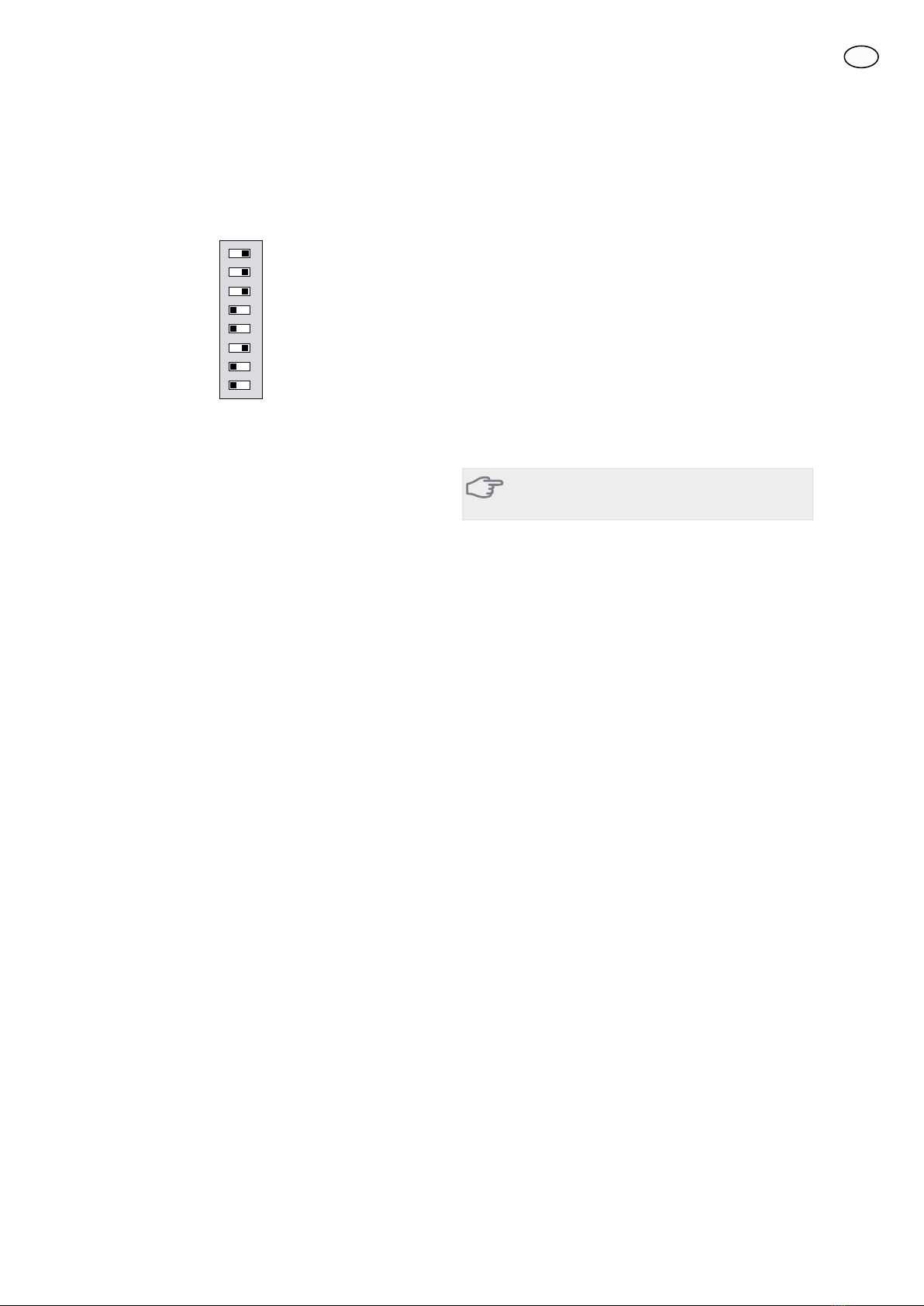

DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
S2
Aktivering av DEH 500
Aktiveringen av DEH 500 kan göras via startguiden eller
direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter installationen,
men finns även i meny 5.7.
Menysystemet
Om du inte aktiverar DEH 500 via startguiden kan du
göra detta i menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
TÄNK PÅ!
Se även Installatörshandboken för VVM 500.
9
SE

General
This accessory is used for VVM 500 indoor module to
enable connection and control of external heat sources
as follows:
Oil boiler
Immersion heater/electric boiler
Gas boiler
The heat is used to heat the building and the hot water.
Normally additional output occurs via the immersion
heater in VVM 500 in the event that the heat pump out-
put is not sucient.
With the alternative above this additional output is given
using external heat sources. If the power is not available
in the external heat source the immersion heater in VVM
500 is automatically engaged.
In order to dock an external heat source the indoor
module must be supplemented with two docking pipes,
which are included in the docking kit DEH 500.
NOTE
When this accessory is installed and activated
the temperature in the indoor module vessel is
limited to about 85 °C. Therefore, temperature
settings regarding hot water or heating must
not exceed 85 °C.
Contents
Heating pipe paste2 x
Angle connection2 x
Insulation pipe1 x
Insulation tape1 x
Electrical connection, accessory1 x
Aluminium tape2 x
Cable ties4 x
Temperature sensor1 x
Copper pipe2 x
Cover discs2 x
10
English, Installer manual-DEH 500
GB

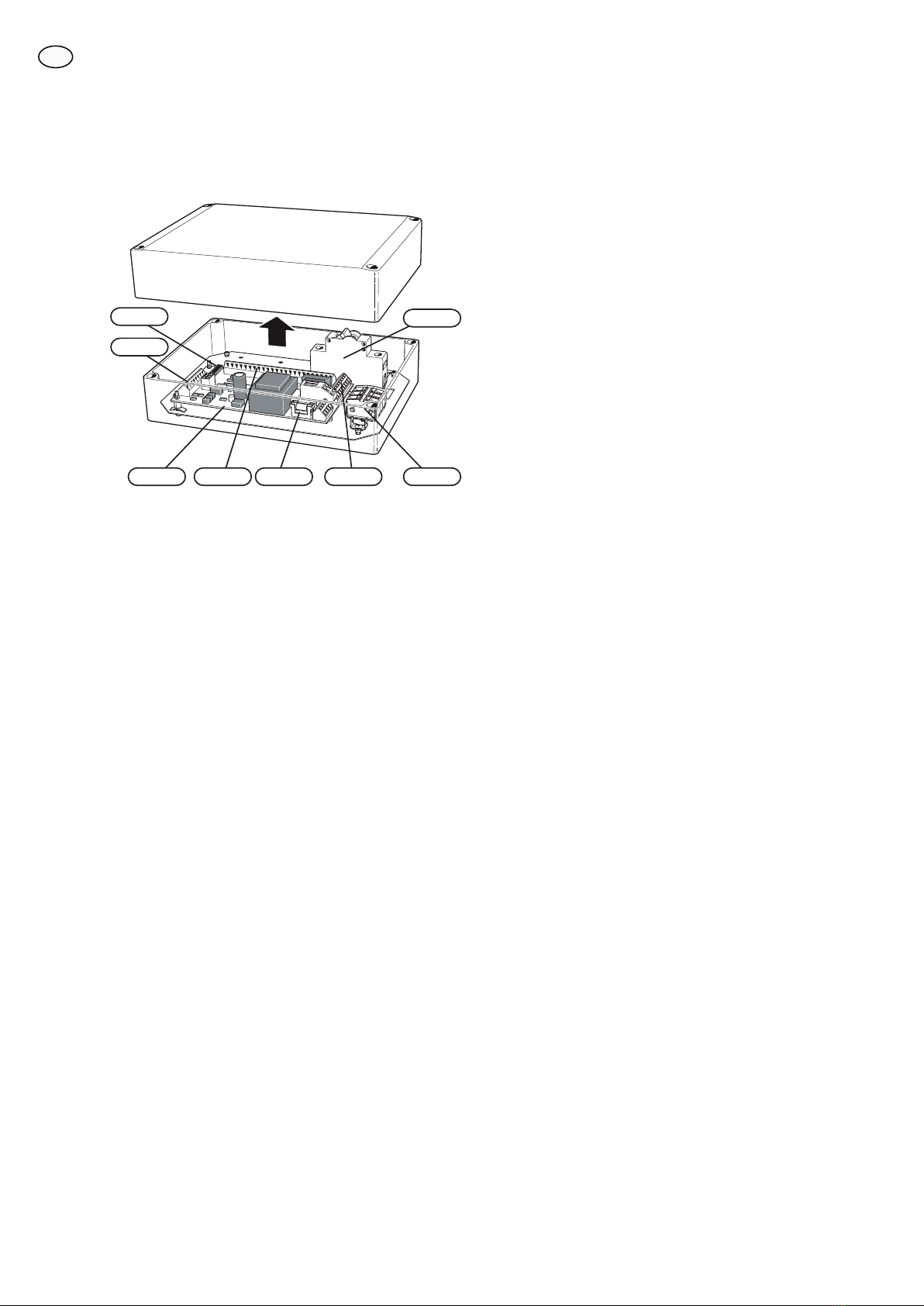

Component positions
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Electrical components
Miniature circuit-breaker. 10AFA1
Terminal block, power supplyX1
Accessory cardAA5
Terminal block, sensors and external
blocking
AA5-X2
Terminal block, communicationAA5-X4
Terminal block, circulation pump, mixing
valve and auxiliary relay
AA5-X9
DIP switchAA5-S2
Fine wire fuse, T4AH250VAA5-F1
Designations in component locations according to
standard IEC 81346-1 and 81346-2.
11
GB

Pipe connections
General
Two pipes are supplied with the product. All other pipe
routing must be carried out with 22 mm copper pipes.
Sharp bends must be avoided.
Pipe connections

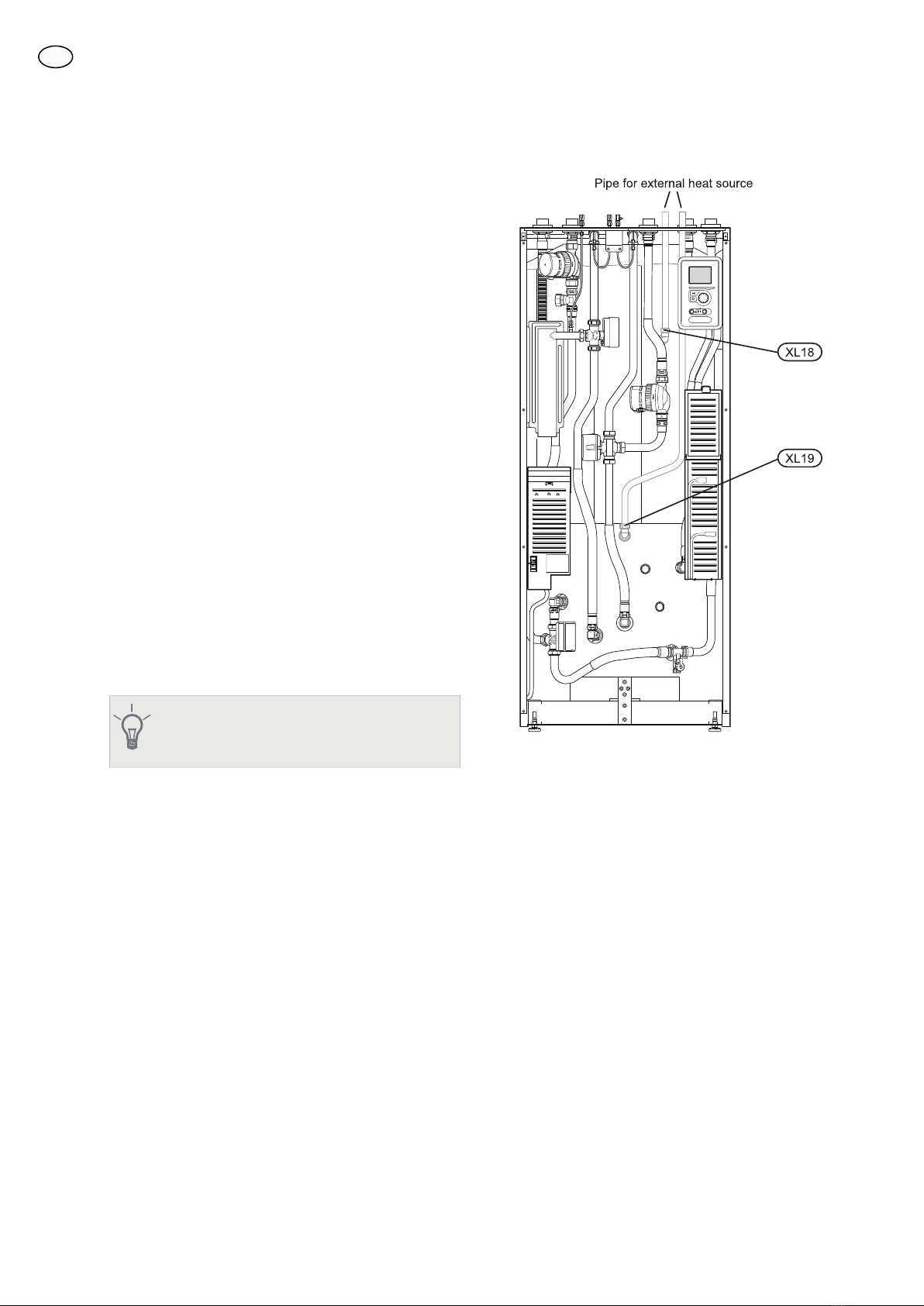

1. Remove the front cover according to the Installation
manual for VVM 500.
2. If VVM 500 is already installed and lled with water,
the climate system in VVM 500 must be drained of
water, see Installers manual for VVM 500 for further
instructions.
3. Remove the plugs in the connections for docking
(XL18) and (XL19).
4. Install the supplied angled couplings in both the
connections, the connections must be sealed.
5. Insulatethecopperpipesprovidedwiththeinsulating
pipes supplied.
6. Install the shorter pipe in the connection docking in
(XL18).
7. Install the longer pipe in the connection docking out
(XL19).
8. Install the cover discs.
TIP
To prevent unnecessary heat losses insulate the
pipes.
APH
VVM 500
12
GB

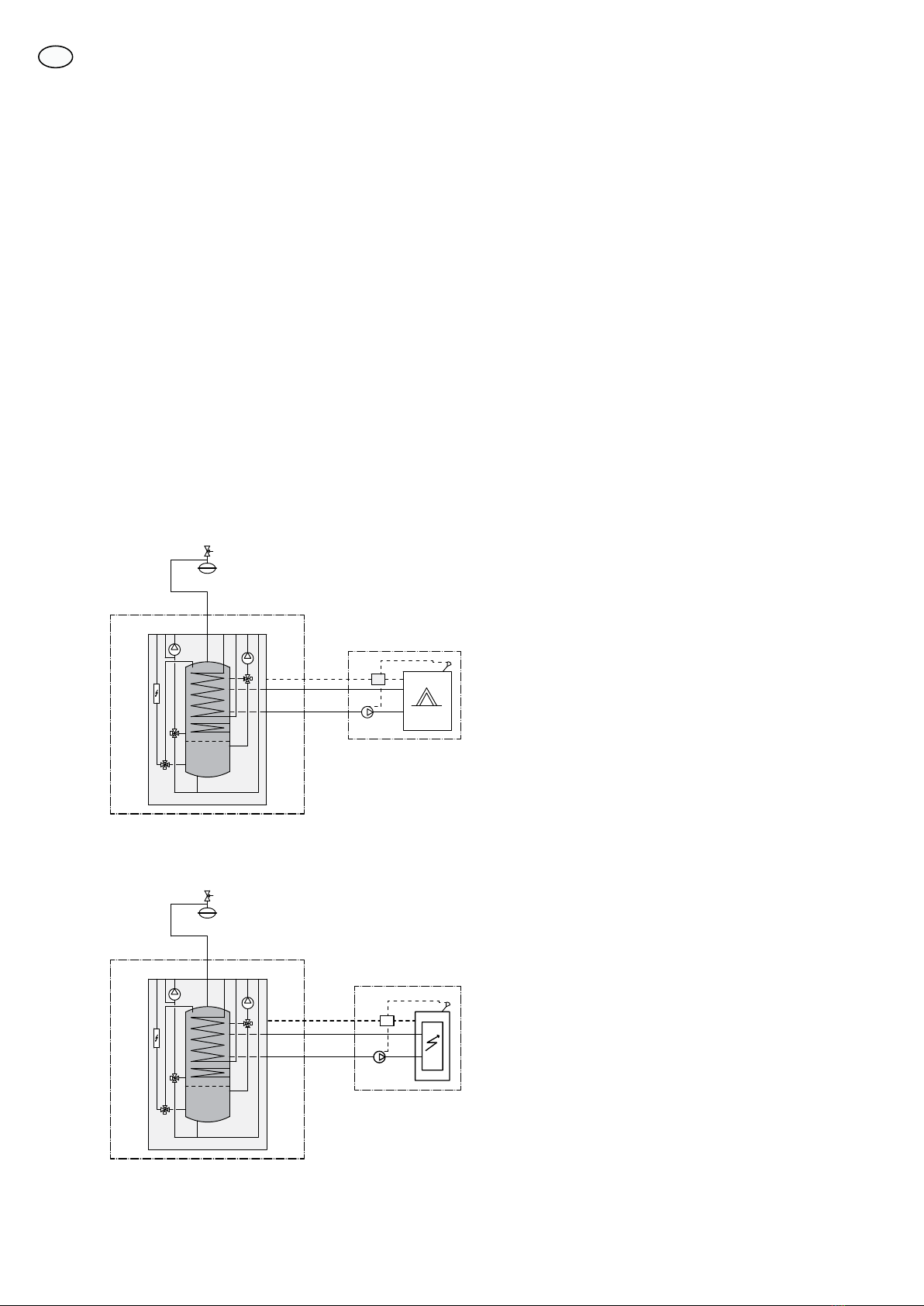

System diagram
Explanation
External addition, boilerEM1External addition, immersion heaterEB1
Accessory cardAA5Accessory cardAA5
Temperature sensor, boilerBT52Temperature sensor, boilerBT52
Oil, gas, pellet or wood boilerEM1Immersion heaterEB1
Charge pump, external heat sourceGP15Charge pump, external heat sourceGP15
MiscellaneousVVM 500EB15
Expansion vessel, heating mediumCM1Connection, docking in high temperatureXL18
Safety valve, climate systemFL2Connection, docking out high temperatureXL19
Designations according to standard IEC 61346-2.
Docking external heat source
When docking an external heat source to the VVM 500 it must be ensured that the incoming water temperature from
the external heat source to VVM 500 does not exceed 85 °C.
Docking to gas/electric/oil boiler
-FL2
-CM1
-EB15
-BT52
-EM1
-AA5
-EM1
-GP15
XL18
XL19
Docking to electric heater
-FL2
-CM1
-EB15
-EB1
-AA5
-EB1
-GP15
-XL18
-XL19
-BT52
NOTE! These are outline diagrams. Actual installation must be project planned according to applicable norms.
13
GB

Electrical connections
NOTE
All electrical connections must be carried out by
an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The indoor module must not be powered when
installing DEH 500.
The electrical circuit diagram is at the end of this Installer
handbook.
Connecting the supply
Connect the power supply to terminal block X1 as illus-
trated.
3
2
1N
230V 50Hz-X1
L
PE
Connecting communication
Thisaccessorycontainsanaccessorycard(AA5)thatmust
be connected directly to the indoor module on the input
card (terminal block AA3-X4).
If several accessories are to be connected or are already
installed, the following instructions must be followed.
Therstaccessorycardmustbeconnecteddirectlytothe
indoor module's terminal block AA3-X4. The following
cards must be connected in series with the previous card.
Use cable type LiYY, EKKX or similar.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
ON
12345678
-X9
-X2
24 202122 5132 161718 0191 111213 541 678 19
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
ON
12345678
-X9
-X2
24 202122 5132 161718 0191 111213 541 678 19
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
APH
VVM500
14
GB

ON
12345678
-X9
-X2
24 202122 5132 161718 0191 111213 541 678 19
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
Connecting sensors
Boiler sensor (BT52)
Use cable type LiYY, EKKX or similar.
Caution
Sensor cable splicing must full IP54.
Connect the sensor to AA5-X2:23-24.
24 20212223 19
Connection of the circulation pump (GP15)
Connect the circulation pump (GP15) to AA5-X9:7 (N),
AA5-X9:8 (230 V) and X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25 External
GP15
AA5-X9
X1
Connecting boiler control
Connect gas boiler control to AA5-X9:1 and X9:2.
-X9
1
2
3
4
5
6
7
8
9
AA25 External
2
1
AA5
Gas
boiler
Connecting electric heater control
Connecting electric heater control to AA5-X9:1-6.
-X9
1
2
3
4
5
6
7
8
9
Kontaktor 1
-K1
Kontaktor 2
-K2
Kontaktor 3
-K3
AA25 External
2
1
AA5
External blocking
A contact (NO) can be connected to AA5-X2:21-22 to
blocktheaccessory.Whenthecontactcloses,theaccess-
ory is blocked.
24 202122 7132 1819
15
GB

DIP switch
The DIP switch on the accessory card must be set as fol-
lows.
ON
1234567 8
S2
Activating DEH 500
Activating DEH 500 can be performed via the start guide
or directly in the menu system.
Start guide
The start guide appears upon rst start-up after installa-
tion, but is also found in menu 5.7.
Menu system
If you do not activate DEH 500 via the start guide, this
can be done in the menu system.
Menu 5.2 - system settings
Activating/deactivating of accessories.
Caution
Also see the Installer manual for VVM 500.
16
GB

Allgemeines
Dieses Zubehör wird für das Innenmodul VVM 500 zum
Anschluss und zur Steuerung der folgenden externen
Wärmeerzeuger eingesetzt, siehe unten:
Ölkessel
Elektrokessel/Elektroheizpatrone
Gaskessel
DieWärmewirdzurGebäudebeheizungundBrauchwas-
serbereitung verwendet.
Im NormalfallerfolgteinezusätzlicheEnergiezufuhrüber
die Elektroheizpatrone in VVM 500, wenn die Wärme-
pumpenleistung nicht ausreicht.
MitdemobengenanntenAnschlusssatzwirddieEnergie-
zufuhr stattdessen über externe Wärmeerzeuger ermög-
licht.WennkeineLeistungvomexternenWärmeerzeuger
abgerufen werden kann, wird die Elektroheizpatrone in
VVM 500 automatisch zugeschaltet.
Für den Anschluss eines externen Wärmeerzeugers muss
das Innenmodul mit zwei Anschlussrohren versehen
werden, die im Anschlusssatz DEH 500 enthalten sind.
HINWEIS!
Wenn dieses Zubehör installiert und aktiviert ist,
muss beachtet werden, dass die maximal zuläs-
sige Temperatur des Wärmepumpenspeichers
etwa 85°C beträgt. Deshalb sollten die Tempe-
ratureinstellungen für Brauchwasser oder Hei-
zung einen Wert von 85°C nicht überschreiten.
Inhalt
Wärmeleitpaste2 St.
Winkelkupplung2 St.
Isolierrohr1 St.
Isolierband1 St.
Elektrischer Anschluss, Zubehör1 St.
Aluminiumklebeband2 St.
Kabelbinder4 St.
Fühler1 St.
Kupferrohre2 St.
Abdeckscheiben2 St.
17
Deutsch, Installateurhandbuch-DEH 500
DE

Position der Komponenten
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elektrische Komponenten
Sicherungsautomat, 10 AFA1
Anschlussklemme, SpannungsversorgungX1
ZubehörplatineAA5
Anschlussklemme für Fühler und extern
geschaltete Blockierung
AA5-X2
Anschlussklemme für Kommunikationslei-
tung
AA5-X4
Anschlussklemme für Umwälzpumpe,
Mischventil und Hilfsrelais
AA5-X9
DIP-SchalterAA5-S2
Feinsicherung, T4AH250VAA5-F1
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
18
DE

Rohranschlüsse
Allgemeines
ZumLieferumfangdesProduktsgehörenzweiRohre.Die
gesamteweitereRohrverlegungmussmit22-mm-Kupfer-
rohren erfolgen. Scharfe Knicke sind zu vermeiden.
Rohranschlüsse
1. Demontieren Sie die Frontabdeckung gemäß der
Anleitung im Installateurhandbuch für VVM 500.
2. Wenn VVM 500 bereits installiert und mit Wasser
befüllt wurde, muss das Wasser aus dem Klimatisie-
rungssystem in VVM 500 entleert werden. Weitere
Anweisungen entnehmen Sie dem Installateurhand-
buch für VVM 500.
3. Entfernen Sie die Stopfen in den Dockungsanschlüs-
sen (XL18) und (XL19).
4. MontierenSiediebeiliegendenWinkelverbindungen
an den beiden Anschlüssen. Die Gewinde der An-
schlüsse müssen abgedichtet werden.
5. Isolieren Sie die beiliegenden Kupferrohre mit den
beiliegenden Isolierrohren.
6. MontierenSiedaskürzereRohramDockungeingangs-
anschluss (XL18).
7. Montieren Sie das längere Rohr am Dockungaus-
gangsanschluss (XL19).
8. Montieren Sie die Abdeckscheiben.
TIP!
Um unnötige Wärmeverluste zu vermeiden,
sollten die Rohre isoliert werden.
APH
VVM 500
19
DE

Systemprinzip
Erklärung
Externe Zusatzheizung, HeizkesselEM1Externe Zusatzheizung, ElektroheizpatroneEB1
ZubehörplatineAA5ZubehörplatineAA5
Fühler, HeizkesselBT52Fühler, HeizkesselBT52
Öl-, Gas-, Pellets- oder HolzkesselEM1ElektroheizkassetteEB1
Ladepumpe, externe WärmequelleGP15Ladepumpe, externe WärmequelleGP15
SonstigesVVM 500EB15
Ausdehnungsgefäß, HeizungsmediumCM1Anschluss, Dockungseingang HochtemperaturXL18
Sicherheitsventil, KlimatisierungssystemFL2Anschluss, Dockungsausgang HochtemperaturXL19
Bezeichnungen gemäß Standard IEC 61346-2.
Anschluss, externer Wärmeerzeuger
Beim Anschluss eines externen Wärmeerzeugers an VVM 500 ist dafür zu sorgen, dass die Wassereintrittstemperatur des
externen Wärmeerzeugers zu VVM 500 nicht 85°C überschreitet.
Anschluss, Gas-/Elektro-/Ölheizkessel:
-FL2
-CM1
-EB15
-BT52
-EM1
-AA5
-EM1
-GP15
XL18
XL19
Anschluss an Elektroheizpatrone
-FL2
-CM1
-EB15
-EB1
-AA5
-EB1
-GP15
-XL18
-XL19
-BT52
Hinweis: Dies sind Prinzipskizzen. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert
werden.
20
DE
