Nikon AC Adapter EH-64 User manual

Deutsch
Français
Español Svenska
日本語
Adaptador CC Manual de instrucciones
Es
Adaptateur secteur Fiche Technique
Fr
AC Adapter Instruction Manual
En
AC アダプター使用説明書
Jp
Nätadapter Användarhandbok
Se
Netzadapter Bedienungsanleitung
De
EH-64
English
Thank you for your purchase of an EH-64 AC adapter. When connected to a compatible camera or
COOL-STATION, the EH-64 can be used to power the camera or charge the camera battery. Before us-
ing the product, thoroughly read both this manual and the Guide to Digital Photography provided with
compatible cameras.
お守りいただく内容の種類を、次の絵表示で区分し、説明して
います。
この表示を無視して、誤った取り扱いをすると、
人が死亡または重傷を負う可能性が想定される
内容を示しています。
この表示を無視して、誤った取り扱いをすると、
人が傷害を負う可能性が想定される内容および物
的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に、「安全上のご注意」をよくお読みの上、正しく
お使いください。
この「安全上のご注意」は製品を安全に正しく使用していただ
き、あなたや他の人々への危害や財産への損害を未然に防止す
るために、重要な内容を記載しています。
お読みになった後は、お使いになる方がいつでも見られるとこ
ろに必ず保管してください。
表示と意味は次のようになっています。
絵表示の例
警告
落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
電源プラグをコンセントから抜いて、販売店また
はニコンサービスセンターに修理を依頼してくだ
さい。
接触禁止
すぐに
修理依頼を
分解禁止
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
記号は、注意（警告を含む）を促す内容を告げる
ものです。図の中や近くに具体的な注意内容（左図
の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告
げるものです。図の中や近くに具体的な禁止内容（左
図の場合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を
告げるものです。図の中や近くに具体的な強制内容
（左図の場合はプラグを抜く）が描かれています。
注意
AC 어댑터사용설명서
Kr
Alimentatore a rete Manuale di istruzioni
It
Внешний блок питания Руководство по эксплуатации
Ru
Lichtnetadapter Gebruikshandleiding
Nl
感電注意
ぬれた手で電源プラグを抜き差ししないこと
感電の原因となります。
水につけたり、水をかけたり、雨にぬらしたりし
ないこと
発火したり、感電の原因となります。
水かけ禁止
警告
電源プラグの金属部やその周辺にほこりが付着し
ている場合は、乾いた布で拭き取ること
そのまま使用すると火災の原因になります。
使用禁止
引火、爆発のおそれのある場所では使用しないこと
プロパンガス、ガソリンなどの引火性ガスや粉塵
の発生する場所で使用すると、爆発や火災の原因
となります。
プラグを抜く
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、
速やかに電源プラグをコンセントから抜くこと
そのまま使用すると火災、やけどの原因となります。
電源プラグを抜く際、やけどに充分注意してください。
販売店またはニコンサービスセンターに修理を依
頼してください。
Printed in Japan
SB6A00500101(K1)
6MAK42K1--
電源プラグ/Wall plug/ Netzstecker /
Fiche alimentation secteur /Enchufe de Pared /
Støpsel/ Väggkontakt / Pistotulppa /
Вилка сетевого шнура/ Stikkontakt
ACプラグ/ AC adapter plug / Netzgerätestecker/
Fiche alimentation chargeur /
Enchufe del adaptador a la corriente/ Plugg til strømadapter/
Nätadapterkontakt/ Verkkolaitteen pistotulppa/
Вилка внешнего блока питания/ Lysnetadapterstik

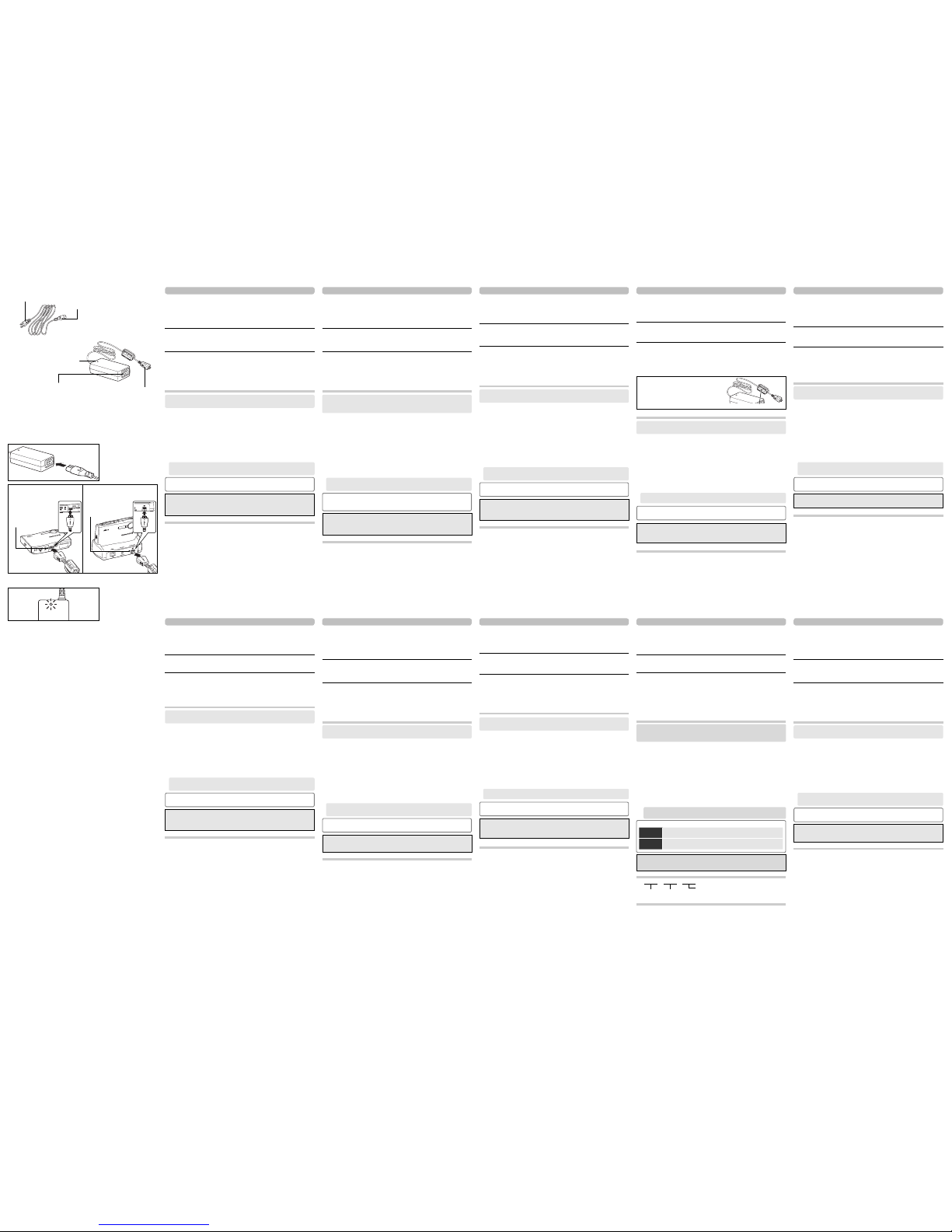

図１/Figure 1/Abbildung 1/Figure 1/Figura 1/Figur 1/
Figur 1/Kuva 1/Рисунок 1/Figur 1
電源コード / Power cable* / Netzkabel* /
Câble d’alimentation*/ Cable de corriente*/
Strømkabel* / Nätsladd* /Virtajohto* /
Сетевой шнур* / Strømkabel*
* Shapeof cable depends on country.
* Das mit IhremLadegerät geliefer te Netzkabelweicht möglicher weise
von der hier gezeigten Abbildung ab.
* Laforme du câble dépend du pays d’utilisation.
* Laforma del cable depende del país en el que se haya adquirirdo.
* Kabelensform avhenger av landet.
* Kabelnsform är landsspecifik.
* Johtotyyppi vaihteleemaittain.
* Формашнура зависит от страны.
* Kabletsudformning afhænger af landet.
อุปกรณ์แปลงไฟ AC คู่มือการใช้งาน
Th
Adaptor AC Petunjuk penggunaan
Id
电源适配器 使用说明书
Ck
Ϲೱё࿪໚ֻᑕጡֹϡᄲځ
Ch
Strømadapter Bruksanvisning
No
Verkkolaite Käyttöohje
Fi
Lysnetadapter Brugsanvisning
Dk
Adaptador CA Manual de instruções
Pt
Zasilacz sieciowy Instrukcja obsługi
Pl
Síťový zdroj Návod k obsluze
Cz
Русский
Norsk Suomi Dansk
警告
注意
雷が鳴り出したら、電源プラグに触れないこと
感電の原因となります。
雷が鳴り止むまで機器から離れてください。
使用禁止
電源コードを傷つけたり、加工したりしないこと
また、重いものを載せたり、加熱したり、引っぱっ
たり、むりに曲げたりしないこと
電源コードが破損し、火災、感電の原因となります。
禁止
ぬれた手でさわらないこと
感電の原因になることがあります。
感電注意
製品は、幼児の手の届かない所に置くこと
ケガの原因になることがあります。
放置禁止
EH-64
接続コード / Connecting cable /
Adapterkabel / Câble de connexion /
Conectar el cable / Tilkoblingskabel /
Strömförsörjningskontakt/ Yhdyskaapeli /
Соединительный кабель / Kabel
DCプラグ/ DC plug /Stecker des Adapterkabels /
Fiche alimentation boîtier /Conector CC /
DC-plugg/K amerakontakt /
Tasavirtapistoke /Вилка источника постоянного тока/
Jævnstrømsstik
電源ランプ/ POWER Lamp / Netzkontrolllampe (POWER)/
Témoin lumineux de mise sous tension/
Luz de ENCENDIDO / Strømlampe/ POWER-lampa /
Virran merkk ivalo / Индикатор POWER /“ Tændt”-lampe
ACプラグ差込み口/ ACinlet /Anschluss für Netzkabel /
Prise alimentation chargeur /Entrada CA/
Strøminntak/ Nätsladdsanslutning /
Verkkovirtaliitäntä /
Разъем для шнура внешнего блока питания /
Lysnetstik
布団でおおったり、つつんだりして使用しないこと
熱がこもりケースが変形し、火災の原因になるこ
とがあります。
禁止
このたびは、ACアダプター EH-64 をお買い上げいただきありがとうございます。AC アダプター
EH-64 は、対応するカメラまたは COOL-STATION に接続すると、家庭用電源から電力を供給
するだけでなく、カメラ内のバッテリーを充電することもできます。
ご使用になる前に、本書および EH-64 に対応したカメラの使用説明書をよくお読み下さい。
使用上のご注意
•本製品に付属の電源コードは、EH-64 以外の機器に接続しないでください。この電源コードは
日本国内専用 (AC100V 対応 ) です。日本国外でお使いになる場合は、別売の専用コードが必
要です。別売の電源コードについては、ニコンサービスセンターにお問い合わせください。また、
ニコンオンラインショップ http://shop.nikon-image.com でもお求めいただけます。
•EH-64 に対応していない機器には、使用しないでください。
•使用しないときは、電源プラグをコンセントから抜いてください。
•DC プラグをショートさせないでください。
•カメラまたは COOL-STATION に DC プラグを接続した状態で、DC プラグおよび接続コード
に強い力をあたえないでください。故障の原因となることがあります。
■AC アダプターの使用方法
■仕様
電源： AC100− 240V 0.18 − 0.1A 50/60Hz
定格入力容量： 18 − 22VA
定格出力： DC4.8V/1.5A
使用温度： 0 〜＋ 40℃
大きさ： 約 41（W）× 23.5（H）× 79（D）mm
コード長： 約 1.7m
質量（重さ）： 約 110g（電源コードを除く）
電源コード： 長さ約 2m、日本国内専用 AC100V 対応
•製品の外観、仕様、性能は予告なく変更することがありますので、ご了承ください。
（イラストは COOLPIXS5 および COOL-STATIONMV-14 を使用しています）
1
 電源コードの AC プラグを、AC プラグ差込み口に差し込みます（図 2）。
2
接続コードの DC プラグを差し込む向きに注意しながら、カメラまたは COOL-STATION に
接続します。
カメラに接続する場合
接続コードの DC プラグをカメラのマルチコネクター端子に差し込みます（図 3a)。
COOL-STATION に接続する場合
接続コードの DC プラグを、カメラをセットした COOL-STATION の DC 入力端子に差し
込みます（図 3b)。
3
ACアダプターの電源プラグをコンセントに差し込みます。
•電源ランプが点灯して、通電状態になります（図 4)。
•AC アダプターを取り付ける前に、カメラ本体の電源が O FF になっていることを確認してく
ださい。
•
バッテリーを充電する場合は、AC アダプターを取り付ける前に必ずカメラの中にバッテリー
を入れて下さい。
電源ランプが点灯しない場合はすぐに使用を中止して、販売店またはニコンサービスセン
ターにお問い合わせください。
AC アダプターの使い方は下記のとおりです：
電力を
供給する場合 カメラの電源を ON にすると、家庭用電源からカメラに電力が供給されます。
バッテリーを
充電する場合
カメラの電源を OFF にすると、カメラにバッテリーを挿入している場合のみ、バッ
テリーの充電を行います。
✔重要： AC アダプターをカメラや COOL-STATION から取り外す場合は、カメラ本体の電
源が「OFF」になっていることを確認してから、電源プラグおよび接続コードの DC
プラグを抜きます。抜くときは、コードを引っ張らずに必ず電源プラグおよび DC
プラグ部分を持って抜いてください。
Notices for customers in the U.S.A.
Federal Communications Commission (FCC) Radio Frequency
Interference Statement
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part15 of the
FCC rules. These limits are designed to provide reasonable
protection against harmful interference in a residential instal-
lation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that inter-
ference will not occur in a particular installation. If this equip -
ment does cause harmful interference to radio or television
reception, which can be determined by turning the equip-
ment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and re-
ceiver.
• Connect the equipment to an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
CAUTIONS
Modifications
The FCC requires the user to be notified that any changes or
modifications made to this device that are not expressly ap-
proved by Nikon Corporation may void the user’s authority to
operate the equipment.
The accessory power cord must be used
For USA only: Over 125 V AC
Use a power cord suited to the voltage in use with 250V AC
15A rated plugs (NEMA 6P-15) and a minimum of SVT t ype
cord for insulation and for anything over AWG18 in size.
Notice for customers in the State of California
WARNING: Handling the cord on this product will expose you
to lead, a chemical known to the State of California to cause
birth defects or other reproductive harm. Wash hands after
handling.
Nikon Inc.,
1300 Walt Whitman Road, Melville, New York
11747-3064, U.S.A.
Tel.: [phone]
Notice for customers in Canada
CAUTION
This Class B digital apparatus meets all requirements of the
Canadian Interference-Causing Equipment Regulations.
ATTENTION
Cet appareil numérique de la classe B respecte toutes les exi-
gences du Règlement sur le matériel brouilleur du Canada.
Safety Precautions
Safety Precautions
To ensure proper operation, read this manual thoroughly before using this product. After reading, be
sure to keep it where it can be seen by all those who use the product.
Precautions for Use
Precautions for Use
• Do not use the product with non-compatible devices.
• Unplug the device from the AC outlet when not in use.
• Do not short the DC plug.
• Do not apply excessive force to the DC plug or cable while the device is connected to the camera or
COOL-STATION. Failure to observe this precaution may result in malfunction.
Connecting the AC Adapter
Specifications
Rated input: 100–240V AC, 0.18–0.1 A, 50/60H z
Rated output: 4.8V DC/1.5 A
Operating temperature: 0– +40°C (+32– 104°F)
Dimensions: Approximately 41(W )× 23.5 (H)× 79 (D) mm (1.6× 0.9× 3.1 in.)
Length of cord: Approximately 1700mm (66.9 in.)
Weigh t: Approximately 110g (3.9 oz), excluding power cable
Improvements to this product may result in unannounced changes to specifications and external appearance.
If the POWER lamp does not light, unplug the AC adapter and take it to a Nikon representative for
inspection.
Before connecting the adapter, turn the camera off. If you intend to charge the battery, insert the
battery in the camera before proceeding.
Follow these steps to connect the adapter (illustrations show COOLPIX S5 and MV-14 COOL-STATION):
1Insert the AC adapter plug into the AC adapter (Figure 2).
2Connect the DC plug to the camera or COOL-STATION as follows:
• Camera: Insert the DC plug into the camera multi connector (Figure 3a).
• COOL-STATION: After placing the camera in the COOL-STATION, insert the DC plug into the DC-IN con-
nector on the COOL-STATION (Figure 3b).
3Plug the wall plug into a power outlet.The PO WER lamp will glow,showing that the EH-64 is plugged
in (Figure 4).
✔ IMPORTANT: Make sure the camera is off before disconnecting the ACadapter. After turning the camera
off, unplug the adapter and disconnect the DC plug. Be sure to pull on the plugs and not the cables.
When the camera is on, the EH-64 will supply power to the camera. When the camera is off, the
EH-64 will charge the camera battery.
Vielen Dank für Ihr Vertrauen in Nikon-Produkte. Der Netzadapter EH-64 kann an eine kom-
patible Kamera oder eine COOL-STATION angeschlossen werden, um die Kamera direkt mit
Strom zu versorgen oder den Akku der Kamera aufzuladen. Vor der Verwendung des Pro-
dukts sollten Sie dieses Dokument sowie das im Lieferumfang kompatibler Kameras enthal-
tene Handbuch zur Digitalfotografie sorgfältig durchlesen.
Sicherheitshinweise
Sicherheitshinweise
Bitte lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Sie Ihr Nikon-Produkt in
Betrieb nehmen, um Schäden am Produkt zu vermeiden. Halten Sie diese Sicherheitshin-
weise für alle Personen griffbereit, die dieses Produkt benutzen werden.
Nutzungshinweise
Nutzungshinweise
• Schließen Sie den Netzadapter nur an Geräte an, für die Nikon die Kompatibilität aus-
drücklich bestätigt.
• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie den Netzadapter nicht benutzen.
• Achten Sie darauf, dass Sie die Kontakte des Adaptersteckers nicht versehentlich kurz-
schließen.
• Während der Netzadapter an die Kamera oder COOL-STATION angeschlossen ist, sollten
Sie das Adapterkabel und den Stecker des Adapterkabels keiner Belastung aussetzen. An-
dernfalls kann es zu Fehlfunktionen kommen.
Anschluss des Netzadapters an die Kamera
Stellen Sie sicher, dass die Kamera ausgeschaltet ist, ehe Sie den Netzadapter anschließen.
Wenn Sie den Akku aufladen möchten, setzen Sie ihn vor dem Anschließen des Netz-
adapters in die Kamera ein.
Gehen Sie wie im Folgenden beschrieben vor, um den Netzadapter anzuschließen (Abbil-
dungen zeigen die COOLPIX S5 bzw. die MV-14 COOL-STATION).
1
Schließen Sie das Netzkabel am Netzadapter an (Abbildung 2).
2
Schließen Sie den Steck er des Adapterkabels wie folgt an der Kamera oder COOL-STATION
an:
• Kamera: Setzen Sie den Stecker in den entsprechenden Anschluss der Kamera ein (Abbil-
dung 3a).
• COOL-STATION: Setzen Sie zunächst die Kamera in die COOL-STATION ein. Setzen Sie den
Stecker in den Anschluss für den Netzadapter an der COOL-STATION ein (Abbildung
3b).
3
Stecken Sie den Netzstecker des Netzkabels in eine Steckdose. Die Netzkontrolllampe
(POWER) leuchtet auf und zeigt an, dass das EH-64 angeschlossen ist (Abbildung 4).
✔WICHTIG: Bevor Sie die Kabelverbindung zwischen Kamera und Netzadapter trennen,
sollten Sie sicherstellen, dass die Kamera ausgeschaltet ist. Fassen Sie die Kabel beim
Abziehen immer am Stecker an, niemals am Kabel selbst.
Technische Daten
Eingangsspannung: 100 –240V, 0,18 –0,1 A, 50/ 60Hz
Ausgangsspannung: 4,8V / 1,5 A
Betriebstemperatur: 0– +40 °C
Abmessungen: ca. 23,5 (Höhe) × 41 (Breite) × 79(Tiefe) mm
Kabellänge: ca. 1,7 m
Gewicht: ca. 110 g (ohne Netzkabel)
Änderungen der technischen Daten und des Produktdesigns im Sinne des technischen Fort-
schritts vorbehalten.
Falls die Netzkontrollleuchte(POWER) nicht leuchtet, sollten Sie den Netzadapter wieder
entfernen und zur Überprüfung an den Nikon-Kundendienst einsenden.
Wenn die Kamera eingeschaltet ist, dient der EH-64 zur Spannungsversorgung der Kame-
ra. Wenn die Kamera ausgeschaltet ist, dient der EH-64 zum Laden des Akkus.
Caractéristiques
Valeur d’entrée : CA 100 –240 V, 0,18 –0,1 A, 50/ 60Hz
Valeur de sortie : CC 4,8V /1,5 A
Température d’exploitation : 0– +40 °C
Dimensions : 41 (L) × 23,5 (H) × 79 (P) mm environ
Longueur du cordon : environ 1700mm
Poids : 110 g environ, sans le cordon d’alimentation
Ce produit peut faire l’objet d’une amélioration pouvant résulter de modifications des caracté-
ristiques et de l’apparence externe du produit, et ce sans avis préalable de la part du fabricant.
Nous vous remercions d’avoir fait l’acquisition du kit adaptateur secteur EH-64 AC. Lorsqu’il
est connecté à un appareil photo compatible ou à la COOL-STATION, le EH-64 permet à
la fois d’alimenter l’appareil photo et de recharger son accumulateur. Avant d’utiliser ce
produit, lisez attentivement ce manuel ainsi que le Guide de la photographie numérique livré
avec les appareils photo compatibles.
Mesures de précaution
Mesures de précaution
Pour utiliser correctement ce produit, lisez attentivement ce manuel avant toute utilisation.
Gardez-le ensuite précieusement dans un endroit facilement accessible à tous ceux qui se
serviront de ce produit.
Précautions d’utilisation
Précautions d’utilisation
• Ne raccordez pas le produit à des dispositifs non compatibles.
• Retirez la fiche alimentation secteur de la prise de courant lorsque vous ne vous en servez
pas.
• Ne créer pas de court-circuit avec la prise électrique.
• N’appliquez pas une force excessive sur la fiche alimentation boîtier ou le cordon d’ali-
mentation lorsque l’adaptateur est connecté à l’appareil photo ou à la COOL-STATION.
Ceci pourrait entraîner un mauvais fonctionnement.
Connecter l’adaptateur secteur EH-64
✔IMPORTANT : Vérifiez que l’appareilphoto est bien hors tension lorsque vous déconnectez
l’adaptateur secteur. Après avoir mis l’appareil photo hors tension, débranchez l’adap-
tateur et retirez la fiche alimentation boîtier. Assurez-vous de tirer sur les fiches et non
sur les câbles.
Si le témoin de mise sous tension ne s’allume pas, débranchez l’adaptateur secteur et
confiez-le à un représentant Nikon pour vérification.
Avant de connecter l’adaptateur secteur, mettez l’appareil photo hors tension. Si vous
avez l’intention de recharger l’accumulateur, insérez ce dernier dans l’appareil avant d’ef-
fectuer la connexion.
Suivez les étapes ci-dessous pour connecter l’adaptateur (les illustrations font référence au
COOLPIX S5 et à la COOL-STATION MV-14) :
1Branchez le cordon d’alimentation dans l’adaptateur secteur (Figure 2).
2Insérez la fiche alimentation boîtier dans l’appareil photo ou dans la COOL-STATION com-
me décrit ci-dessous :
• Appareil photo : Insérez la fiche alimentation boîtier dans la multiprise de l’appareil photo
(Figure 3a).
• COOL-STATION : Après avoir placé l’appareil photo dans la COOL-STATION, insérez la fiche
alimentation boîtier dans la prise d’alimentation secteur (DC-IN) de la COOL-STATION
(Figure 3b).
3Branchez le cordon d’alimentation dans une prise de courant. Le témoin lumineux de
mise sous tension s’allumera pour indiquer que le EH-64 est bien installé (Figure 4).
Si l’appareil photo est sous tension, le EH-64 l’alimente. Si l’appareil photo est hors ten-
sion, le EH-64 recharge l’accumulateur de l’appareil photo.
Gracias por adquirir un Adaptador de CA EH-64. Cuando se conecta a una cámara compati-
ble o a una COOL-STATION, el EH-64 se puede utilizar para suministrar energía a la cámara o
para cargar su batería. Antes de utilizar el producto, lea completamente tanto este manual
como la Guía para la fotografía digital que se suministra con las cámaras compatibles.
Precauciones de seguridad
Precauciones de seguridad
Para garantizar un correcto funcionamiento del producto, lea este manual atentamente an-
tes de usarlo. Una vez lo haya leído, guárdelo donde puedan verlo todas las personas que
vayan a utilizar el producto.
Precauciones a tener en cuenta al utilizarlo
Precauciones a tener en cuenta al utilizarlo
• No conecte este producto a dispositivos no compatibles.
• Desenchufe el cable de corriente de la toma de corriente cuando el cargador no se esté
utilizando.
• No provoque un cortocircuito en el enchufe CC (de corriente continua).
• No aplicar una fuerza excesiva al cable o la clavija CC mientras el dispositivo está conec-
tado a la cámara o COOL-STATION. El no observar esta precaución puede provocar una
avería.
Conectar el Adaptador CA EH-64
Especificaciones
Entrada nominal: CA 100 –240 V, 0,18 –0,1 A, 50/ 60 Hz
Salida nominal: 4,8V / 1,5A CC
Temperatura de funcionamiento: 0 – +40 °C
Dimensiones: aproximadamente 41 (An.) × 23,5 (Al.) × 79 (Pr.) mm
Longitud del cable: aproximadamente 1700mm
Peso: aproximadamente 110g, excluyendo el cable de corriente
Las mejoras realizadas en el producto pueden dar como resultado cambios en las especifi-
caciones y la apariencia externa.
✔IMPORTANTE: Asegúrese de que la cámara está apagada antes de desconectar el adap-
tador CA. Después de apagar la cámara, desconecte la clavija CC. Asegúrese de tirar de
las clavijas y no de los cables.
Si la luz de ENCENDIDO no está encendida, desconecte el adaptador de CA y llévelo a un
representante de Nikon para que lo revise.
Antes de conectar el adaptador, apague la cámara. Si intenta cargar la batería, inserte la
batería en la cámara antes de proceder.
Siga estos pasos para conectar el adaptador (las ilustraciones muestran la COOLPIX S5 y el
MV-14 COOL-STATION):
1Enchufe el cable de corriente en el adaptador CA (Figura 2).
2Conecte la clavija CC en la cámara o COOL-STATION de la siguiente forma:
• Cámara: Inserte la clavija CC en el multi-conector de la cámara (Figura 3a).
• COOL-STATION: Después de colocar la cámara en la COOL-STATION, la clavija CC en el co-
nector DC-IN de la COOL-STATION (Figura 3b).
3Enchufe el cable de corriente en una toma de corriente. La luz de ENCENDIDO se ilumina-
rá mostrando que el EH-64 está enchufado (Figura 4).
Cuando está encendida la cámara, el EH-64 alimentará la cámara. Cuando la cámara está
apagada, el EH-64 cargará la batería de la cámara.
Tack för att du har valt nätadapter EH-64 AC. Med EH-64 kopplad till en kompatibel kamera
eller COOL-STATION kan du försörja kameran med ström eller ladda kamerabatteriet. Innan
du använder produkten bör du läsa både den här handboken och Guide till digital fotografe-
ring, som medföljer kompatibla kameror.
Säkerhetsföreskrifter
Säkerhetsföreskrifter
För rätt användning av adaptersatsen bör du läsa denna handbok noggrant innan du an-
vänder produkten. När du läst handboken förvarar du den lättåtkomlig för alla som ska an-
vända produkten.
Användningsföreskrifter
Användningsföreskrifter
• Anslut aldrig produkten till enheter som inte är kompatibla.
• Koppla bort nätsladden från eluttaget när produkten inte används.
• Kortslut inte strömförsörjningskontakten.
• Bruka inte onödigt våld på kontakten eller kabeln när enheten är ansluten till kameran
eller en COOL-STATION. I annat fall kan fel uppstå.
Ansluta nätadaptern
Specifikationer
Inspänning: AC 100– 240V, 0,18 –0,1 A, 50/ 60Hz
Utspänning: DC 4,8V / 1,5A
Arbetstemperatur: 0–+40 °C
Dimensioner: Ca 41(B) × 23,5 (H) × 79(D) mm
Nätkabelns längd: Ca 1 700 mm
Vikt: Ca 110 g, exkl. nätkabel
Förbättringar av denna produkt kan leda till oannonserade ändringar av specifikationer och ut-
seende.
✔VIKTIGT: Se till att kameran är avstängd innan du kopplar bort nätadaptern. När du har
stängt av kameran kopplar du bort adaptern och tar loss strömkontakten. Dra i kon-
takterna och inte i kablarna.
Om lampan inte lyser kopplar du ur nätadaptern och lämnar in den för kontroll hos en
Nikon-representant.
Stäng av kameran innan du ansluter adaptern. Om du tänker ladda batteriet sätter du in
det i kameran innan du fortsätter.
Gör på följande sätt för att ansluta adaptern (bilderna visar COOLPIX S5 och MV-14 COOL-
STATION):
1Sätt i nätadapterkontakten i nätadaptern (Figur 2).
2Anslut strömkontakten till kameran eller din COOL-STATION så här:
• Kamera: Sätt in strömkontakten i kamerans multianslutning (Figur 3a).
• COOL-STATION: Sätt ned kameran i COOL-STATION och sätt sedan in strömkontakten i DC-
IN-anslutningen på COOL-STATION (Figur 3b).
3Sätt i nätkabelns kontakt i ett eluttag. Strömlampan lyser som en indikation på att EH-64
är inkopplad (Figur 4).
När kameran är påslagen förser EH-64 kameran med ström. När kameran är avstängd lad-
dar EH-64 upp kamerans batteri.
Благодарим вас за приобретение сетевого блока питания EH-64. Когда внешний
блок питания EH-64 подключен к совместимой фотокамере или к станции COOL-
STATION, его можно использовать как для питания фотокамеры, так и для зарядки ее
аккумуляторных батарей. Перед использованием изделия внимательно прочитайте
настоящее руководство и документ Руководство по цифровой фотосъемке, входящий
в комплект поставки соответствующей фотокамеры.
Меры безопасности
Меры безопасности
Для правильной эксплуатации изделия перед его использованием необходимо
ознакомится с данным руководством. После прочтения храните это руководство в
доступном месте, чтобы с ним могли ознакомиться все пользователи данного изделия.
Меры предосторожности при использовании
Меры предосторожности при использовании
• Не используйте этот блок с несовместимыми устройствами.
• Отключайте блок от сети, когда он не используется.
• Не закорачивайте электрическую вилку.
• Не прикладывайте чрезмерное усилие к вилке источника постоянного тока или к
кабелю, когда устройство подключено к фотокамере или к станции COOL-STATION.
Несоблюдение этих мер предосторожности может привести к неисправности.
Подключение внешнего блока питания
Технические характеристики
Номинальная мощность: переменный ток, 100– 240 В, 0,18– 0,1А, 50 /60 Гц
Выходная мощность: постоянный ток 4,8 В/ 1,5 А
Рабоч ая температура: от 0 до +40 °C
Размеры: приблизительно 41 (Ш) × 23,5 (Г) × 79 (В) мм
Длина шнура: приблизительно 1700 мм
Вес: приблизительно 110 г без сетевого шнура
В результате усовершенствования данного изделия его характеристики и внешний вид
могут отличаться.
✔ВАЖНО! Убедитесь, что перед выключением внешнего блока питания
фотокамера также выключена. После выключения фотокамеры отключите
блок питания от сети и отсоедините вилку шнура постоянного тока.
Отсоедините только вилки, но не кабели.
Если индикатор POWER не светится, отключите сетевой блок питания и
обратитесь в авторизованный сервисный центр Nikon для проверки блока.
Перед подключением блока питания выключите фотокамеру. Если требуетсязар ядить
аккумуляторную батарею, вставьте ее в камеру перед выполнением следующих
действий.
Чтобы подключить внешний блок питания, выполните следующие действия (на
рисунках показана фотокамера COOLPIX S5 и станция MV-14 COOL-STATION).
1Вставьте вилку внешнего блока питания во внешний блок питания (Рисунок 2).
2Подключите вилку источника постоянного тока к фотокамере или к станции COOL-
STATION следующим образом:
• Фотокамера: вставьте вилку в разъем камеры с несколькими контактами (Рисунок
3a).
• COOL-STATION: после размещения фотокамеры в станции COOL-STATION вставьте
вилку источника постоянного тока в разъем DC-IN станции COOL-STATION (Рисунок
3b).
3Вставьте вилку сетевого шнура в розетку. Загорится индикатор POWER, что
свидетельствует о том, что блок EH-64 подключен к сети (Рисунок 4).
Когда камера включена, внешний блок питания EH-64 обеспечивает фотокамеру
питанием. Когда камера выключена, внешний блок питания EH-64 заряжает
аккумуляторные батареи фотокамеры.
Takk for at du valgte en EH-64-strømadapter. EH-64 kan brukes til å forsyne kameraet med strøm
eller lade kamerabatteriet når den er tilkoblet et kompatibelt kamera eller COOL-STATION. Les
grundig gjennom både denne bruksanvisningen og Guide til digital fotografering, som følger
med kompatible kameraer, før du bruker produktet.
Sikkerhetsforanstaltninger
Sikkerhetsforanstaltninger
For å sikre riktig betjening må du lese denne bruksanvisningen grundig før du bruker pro-
duktet. Når du har lest den, må du oppbevare den på et sted der den er tilgjengelig for alle
som bruker produktet.
Forholdsregler for bruk
Forholdsregler for bruk
• Ikke bruk produktet sammen med enheter som ikke er kompatible.
• Koble enheten fra strømforsyningen når den ikke er i bruk.
• Ikke kortslutt DC-pluggen.
• Ikke bruk overdreven kraft på DC-pluggen eller kabelen mens enheten er koblet til ka-
meraet eller COOL-STATION. Hvis du ikke følger denne forholdsregelen, kan det oppstå
funksjonsfeil.
Koble til strømadapteren
Spesifikasjoner
Nominell inngangsspenning: 100–240 V AC, 0,18–0,1 A, 50/60 Hz
Nominell utgangsspenning: 4,8 V DC / 1,5 A
Brukstemperatur: 0 – +40°C
Størrelser: Ca. 41(B) × 23,5 (H) × 79 (D) mm
Kabellengde: Ca. 1 700 mm
Vekt: Ca. 110 g uten strømkabelen
Produktforbedringer kan uten varsel føre til endringer i spesifikasjoner og utseende.
Hvis strømlampen ikke lyser, kobler du fra strømadapteren og tar den med til et Nikon-
verksted for undersøkelse.
Slå av kameraet før du kobler til adapteren. Hvis du vil lade opp batteriet, setter du inn
batteriet i kameraet før du fortsetter.
Følg disse trinnene når du kobler til adapteren (illustrasjonene viser COOLPIX S5 og MV-14
COOL-STATION):
1Sett strømadapterpluggen inn i strømadapteren (figur 2).
2Koble DC-pluggen til kameraet eller COOL-STATION på følgende måte:
• Kamera: Sett DC-pluggen inn i kameraets multikontakt (figur 3a).
• COOL-STATION: Når du har plassert kameraet i COOL-STATION, setter du DC-pluggen inn i
DC IN-kontakten på COOL-STATION (figur 3b).
3
Sett støpselet inn i en stikkontakt. Strømlampen vil lyse og vise at EH-64 er tilkoblet (figur 4).
✔ VIKTIG: Kontroller at kameraet er slått av før du kobler fra strømadapteren. Når du har
slått av kameraet, kobler du fra adapteren og trekker ut DC-pluggen. Pass på å trekke i
pluggene og ikke i kablene.
Når kameraet er slått på, vil EH-64 forsyne det med strøm. Når kameraet er slått av, vil
EH-64 lade kamerabatteriet.
Olet ostanut EH-64-verkkolaitteen. EH-64-verkkolaitteesta kamera saa virtaa, tai voit ladata
kameran akut sen avulla, kun verkkolaite on liitetty yhteensopivaan kameraan tai COOL-
STATION-telakointiasemaan. Ennen kuin alat käyttää tuotetta, perehdy tähän käyttöohjee-
seen ja yhteensopivien kameroiden mukana toimitettuun Nikonin opas digitaalikuvaukseen -
julkaisuun.
Turvallisuusohjeet
Turvallisuusohjeet
Tutustu tähän käyttöohjeeseen perusteellisesti ennen tuotteen käyttöä. Siten varmistat, että
käytät tuotetta oikein. Luettuasi käyttöoppaan säilytä sitä paikassa, jossa se on kaikkien tuot-
teen käyttäjien saatavilla.
Varotoimet
Varotoimet
• Älä käytä laitetta muiden kuin yhteensopivien laitteiden kanssa.
• Kun laitetta ei käytetä, irrota se pistorasiasta.
• Varo, ettei tasavirtapistoke joudu oikosulkuun.
• Älä käytä liiallista voimaa tasavirtapistokkeen tai kaapelin käsittelyssä, kun kaapeli on liitet-
ty kameraan tai COOL-STATION-telakointiasemaan. Muussa tapauksessa laitteen toiminta
saattaa häiriytyä.
Verkkolaitteen liittäminen
Tek niset tiedot
Nimellisjännite: 100–240 V AC, 0,18–0,1 A, 50/60 Hz
Nimellisvirta: 4.8 V DC / 1.5 A
Käyttölämpötila: 0–+40°C
Mitat: Noin 41 (l) × 23.5 (k) × 79 (s) mm
Johdon pituus: Noin 1.7 m
Paino: 110 g, ilman verkkojohtoa
Tuotteeseen tehtävät parannukset saattavat johtaa teknisten tietojen ja tuotteen ulkoasun muu-
toksiin, joista ei ilmoiteta erikseen.
Jos virran merkkivalo ei pala, irrota verkkolaite ja vie se Nikonin edustajalle tarkistetta-
vaksi.
Ennen kuin liität verkkolaitteen, katkaise kamerasta virta. Jos aiot ladata akun, aseta akku
kameraan, ennen kuin jatkat.
Noudata seuraavia vaiheita verkkolaitteen liittämisessä (kuvissa on COOLPIX S5 -kamera ja
MV-14 COOL-STATION -telakointiasema):
1Aseta verkkolaitteen pistoke verkkolaitteeseen (Kuva 2).
2Liitä tasavirtapistoke kameraan tai COOL-STATION-telakointiasemaan seuraavasti:
• Kamera: Aseta tasavirtapistoke kameran monitoimiliittimeen (Kuva 3 a).
• COOL-STATION: Kun olet asettanut kameran COOL-STATION-telakointiasemaan, aseta tasa-
virtapistoke COOL-STATION-telakointiaseman DC-IN-liittimeen (Kuva 3 b).
3Liitä virtajohto pistorasiaan. Virran merkkivalo palaa ja osoittaa, että EH-64-verkkolaite on
liitetty (Kuva 4).
✔ TÄRKEÄÄ: Varmista, että kamerasta on katkaistu virta, ennen kuin irrotat verkkolaitteen.
Kun olet katkaissut kamerasta virran, irrotaverkkolaite pistorasiasta ja irrota tasavirta-
pistoke. Vedä pistokkeesta, älä johdosta.
Kun kameraan on kytketty virta, EH-64-verkkolaite antaa virtaa kameraan. Kun kameran
virta on katkaistu, EH-64-verkkolaite lataa kameran akun.
Tak, fordi du har købt en EH-64-lysnetadapter. Når den sluttes til et kompatibelt kamera eller
en COOL-STATION, kan EH-64 bruges til at drive kameraet eller oplade kameraets batteri.
Før du tager produktet i brug, skal du læse både denne brugsanvisning og Guide til digital
fotografering, som følger med de kompatible kameraer.
Sikkerhedsforanstaltninger
Sikkerhedsforanstaltninger
For at sikre at produktet fungerer korrekt, skal du læse denne brugsanvisning grundigt, før
produktet tages i brug. Opbevar derefter brugsanvisningen et sted, hvor den er synlig for
alle dem, der bruger produktet.
Forholdsregler
Forholdsregler
• Lysnetadapteren må ikke anvendes sammen med enheder, som ikke er kompatible med
den.
• Tag produktet ud af lysnetstikket, når det ikke anvendes.
• Undgå at kortslutte jævnstrømsstikket.
• Behandl jævnstrømsstikket eller kablet forsigtigt, når det er sluttet til kameraet eller COOL-
STATION. Hvis disse anvisninger ikke overholdes, kan det medføre funktionsfejl.
Tilslutning af lysnetadapteren
Specifikationer
Nominel indgangseekt: 100–240 V AC, 0,18–0,1 A, 50/60 Hz
Nominel eekt: 4,8 V DC/1,5 A
Driftstemperatur: 0 – +40 °C
Størrelse: ca. 41 × 23,5 × 79 mm (B×H×D)
Kabellængde: ca. 1.700 mm
Vægt : ca. 110 g, ekskl. strømkabel
Forbedringer af dette produkt kan medføre ændringer af specifikationerne og produktets ydre
design uden varsel.
Hvis "Tændt"-lampen ikke lyser, skal du tage lysnetadapteren ud og indlevere den til ef-
tersyn hos en Nikon-forhandler.
Sluk for kameraet, før adapteren tilsluttes. Hvis du vil oplade batteriet, skal du sætte bat-
teriet i kameraet, før du fortsætter.
Følg nedenstående trin for at tilslutte adapteren (illustrationerne viser COOLPIX S5 og MV-14
COOL-STATION):
1Sæt lysnetadapterstikket i lysnetadapteren (figur 2).
2Slut jævnstrømsstikket til kameraet eller COOL-STATION på følgende måde:
• Kamera: Sæt jævnstrømsstikket i kameraets multistik (figur 3a).
• COOL-STATION: Anbring kameraet i COOL-STATION, og sæt jævnstrømsstikket i DC-IN-stik-
ket på COOL-STATION (figur 3b).
3Sæt stikket i en stikkontakt. “Tændt”-lampen lyser, hvilket betyder, at EH-64 er tilkoblet
(figur 4).
✔ VIGTIGT! Kontrollér, at kameraet er slukket, før du frakobler lysnetadapteren. Når du har
slukket kameraet, skal du tage adapteren ud og frakoblejævnstrømsstikket. Sørg for at
trække i stikket og ikke i kablet.
Når kameraet er tændt, driver EH-64 kameraet. Når kameraet er slukket, oplader EH-64
kameraets batteri.
図2/Figure 2/Abbildung 2/
Figure 2/Figura 2/Figur 2/
Figur 2/Kuva 2/Рисунок 2/
Figur 2
図3/Figure 3/Abbildung 3/Figure 3/Figura 3/Figur 3/Figur 3/Kuva 3/
Рисунок 3/Figur 3
図4/Figure 4/Abbildung 4/
Figure 4/Figura 4/Figur 4/
Figur 4/Kuva 4/Рисунок 4/
Figur 4
ab
マルチコネクター端子/
Multi connector / Multianschluss /
Prise multiple / Conector múltiple /
Multikontakt/ Multianslutning /
Monitoimiliitin/ Разъем / Multistik
DC入力端子/ DC-IN connector /
Anschluss für Netzadapter/
Prise d'alimentation secteur /
Conexión DC-IN/ DC IN-kontakt /
DC-ingång/ DC-IN-liitin /
Разъем дл я подключения блока
питания/ DC-IN-stik

Stekker stopcontact-zijde /Ficha de alimentação /
Presa a rete/ Wtyczka do gniazda sieciowego/
Síťová vidlice / 墙上插头 /೧ᐝ/전원플러그/
ปลั๊กฝาผนัง/ Steker tembok
Stekker lichtnetadapter-zijde/ Ficha de adaptador CA /
Connettore a due poli/ Wtyczka zasilacza/
Vidlice do nabíječky/ 电源适配器接头 / ࿪໚ତᐝ೧ዚ /
AC플러그/ ปลั๊กตัวแปลงไฟ/ Steker Adaptor AC
Figuur 1/Figura 1/Figura 1/Rysunek 1/Obrázek 1/
图1/ ဦ1/ 그림 1/รูปที่ 1/Gambar 1
Netsnoer* / Cabo de alimentação* /
Cavo di alimentazione* / Kabel sieciowy* /
Síťový kabel* / 电源线* / ࿪ቢ* / 전원코드* /
สายไฟ* / Kabel Listrik*
* De vorm van het snoer hangt af van het land van aankoop.
* A forma do cabo varia em função do país de utilização.
* La forma del cavo dipende dal paese d’uso.
* Kształt kabla zależ y od kraju.
* Provedení kabelu závisí na zemi prodeje.
* 不同国家的电线形状不同。
* Т઼۞࿪ቢԛېТĄ
* 구입하는국가에따라전원코드의모양이다른경우가있습니다.
* รูปลักษณะของสายไฟขึ้นอยู่กับประเทศ
* Bentuk kabel berbeda setiap negara.
EH-64
Gelijkstroomsnoerr/ Cabo de ligação /
Cavo di alimentazione /
Kabel połączeniowy / Propojovací kabel (DC) /
连接线 / ాତ࿪៞ / 접속코드 /
สายเชื่อมต่อ/ Kabel penghubung
Gelijkstroomstekker/ Ficha CC /
Spinotto DC/ Wtyczka zasilania prądem stałym /
Vidlice propojovacího kabelu (DC)/ DC插头 /
DC೧ዚ/ DC플러그 / ปลั๊ก DC / Steker DC
POWER-lampje/ Luz POWER /
Spia di alimentazione/ Dioda POWER (Zasilanie) /
Kontrolka POWER / 电源灯 / ࿪໚፶ / 전원플러그 /
ไฟแสดงพลังงาน/ Lampu POWER
Netsnoer aansluiting/ Entrada CA /
Ingresso AC / Gniazdo prądu zmiennego /
Zásuvka pro síťový kabel (AC) /电源插座 / ࿪໚೧ /
AC플러그삽입구/ ช่องเสียบปลั๊กไฟ AC / Saluran masuk AC
Figuur 2/Figura 2/Figura 2/
Rysunek 2/Obrázek 2/
图2/ ဦ2/ 그림 2/
รูปที่ 2/Gambar 2
Figuur 3/Figura 3/Figura 3/Rysunek 3/Obrázek 3/ 图3/ ဦ3/ 그림 3/
รูปที่ 3/Gambar 3
ab
Multi-connector /
Multiconector/
Multiconnettore/
Złącze wielofunkcyjne /
Multifunkční konektor / 多功能插座 /
кࢦᏴፄጡ/ 멀티커넥터단자 /
ช่องเชื่อมต่อเอนกประสงค์/
Konektor multi
DC-IN-aansluiting/
Conector de entrada CC/
Connettore DC-IN / Złącze zasilania /
Konektor DC-IN / DC 输入插座 /
DC Ꮾˢ೧ᐝତ˾/ DC입력단자 /
ช่องเชื่อมต่อไฟ DC-IN /Konektor DC-IN
Português
Agradecemos que tenha adquirido o adaptador CA EH-64. Quando ligado a uma câmara
compatível ou a uma COOL-STATION, o EH-64 pode ser utilizado para alimentar a câmara ou
mudar a bateria da câmara. Antes de utilizar o produto, leia atentamente este manual e o
Guia de fotografia digital fornecido com câmaras compatíveis.
Precauções de segurança
Precauções de segurança
Para assegurar uma operação correcta, leia atentamente este manual antes de utilizar o
produto. Após a leitura, guarde-o num local acessível a todos os utilizadores do produto.
Precauções de utilização
Precauções de utilização
• Não utilize o produto com dispositivos não compatíveis.
• Retire o dispositivo da saída de CA quando não estiver a utilizar o produto.
• Não provoque um curto-circuito na ficha CC.
• Não force demasiado a ficha ou o cabo CC, quando o dispositivo está ligado à câmara ou
à COOL-STATION. A não observação desta precaução poderá provocar uma avaria.
Ligar o adaptador CA
Especificações
Entrada nominal: 100–240V CA, 0,18–0,1 A, 50/60Hz
Saída nominal: 4,8V / 1,5 A CC
Temperaturaoperacional: 0–+40 °C
Dimensões: Aproximadamente 41 (L)× 23,5(P) ×79 (A)mm
Comprimento do cabo: Aproximadamente 1700 mm
Peso: Aproximadamente 110g, não incluindo o cabo de alimentação
O melhoramento deste produto poderá implicar alterações não anunciadas nas especificações
e na sua aparência externa.
Se a luz POWER não acender, desligue o adaptador CA e leve-o a um representante da
Nikon para inspecção.
Antes de ligar o adaptador, desligue a câmara. Se pretender carregar a bateria, insira-a na
câmara antes de continuar.
Siga os passos seguintes para ligar o adaptador (as ilustrações mostram o COOLPIX S5 e a
MV-14 COOL STATION):
1Insira a ficha de adaptador CA no adaptador CA (Figura 2).
2Ligue o conector CC à câmara ou à COOL-STATION do seguinte modo:
• Câmara: Insira o conector CC no multiconector da câmara (Figura 3a).
• COOL-STATION: Depois de colocar a câmara na COOL-STATION, coloque a ficha CC no co-
nector de entrada CC da COOL-STATION (Figura 3b).
3Ligue a ficha de alimentação a uma saída de alimentação. A luz POWER acende, mostran-
do que o EH-64 está ligado (Figura 4).
✔ IMPORTANTE: Certifique-se de que a câmara está desligada antes de desligar o adapta-
dor CA. Depois de desligar a câmara, desligue o adaptador da ficha e retire o conector
CC. Certifique-se de que, ao desligar os dispositivos da alimentação, são puxadas as
fi chas e não os cabos.
Quando a câmara está ligada, o EH-64 irá alimentar a câmara. Quando a câmara está
desligada, o EH-64 irá carregar a bateria da câmara.
Nederlands
Gefeliciteerd met de aanschaf van de EH-64 lichtnetadapter. De EH-64 kan worden aange-
sloten op een compatibele camera of COOL-STATION en is dan geschikt als voeding voor
de camera of voor het opladen van de camerabatterij. Lees, voordat u het product gaat ge-
bruiken, deze handleiding en de Gids voor Digitale Fotografie (meegeleverd bij compatibele
camera's) aandachtig door.
Veiligheidsvoorschriften
Veiligheidsvoorschriften
Lees voor het gebruik van dit product deze handleiding aandachtig door om zeker te zijn
van een juiste werking. Zorg ervoor dat de handleiding bewaard wordt op een plaats waar
hij zichtbaar is voor iedereen die met het product werkt.
Voorzorgsmaatregelen met betrekking tot gebruik
Voorzorgsmaatregelen met betrekking tot gebruik
• Sluit het product niet aan op apparaten die daar niet speciaal voor zijn bedoeld.
• Verwijder het netsnoer uit het stopcontact wanneer het product niet in gebruik is.
• Sluit de gelijkstroomstekker niet kort.
• Oefen geen bovenmatige kracht uit op de gelijkstroomstekker en het gelijkstroomsnoer
terwijl het apparaat op de camera of het COOL-STATION aangesloten is. Het niet in acht
nemen van deze voorzorgsmaatregel kan leiden tot storing.
Aansluiten van de lichtnetadapter EH-64
Specificaties
Nominale input: Wisselstroom 100 –240 V, 0,18 –0,1 A, 50/ 60Hz
Nominale output: Gelijkstroom 4,8V / 1,5A
Bedrijfstemperatuur: 0– +40 °C
Afmetingen: Circa 41 (B)× 23,5 (H) ×79 (D) mm
Lengte snoer: Circa 1700mm
Gewicht: Circa 110g, exclusief netsnoer
Productverbeteringen kunnen leiden tot onaangekondigde veranderingen in de specificaties en
het uiterlijk van het product.
Als het POWER-lampje niet gaat branden, haal dan de stekker uit het stopcontact en
laat het lichtnetadapterpakket nakijken bij uw Nikon vertegenwoordiging.
Zet de camera uit voordat u de adapter aansluit. Als u de batterij wilt opladen, plaatst u
deze in de camera voordat u verdergaat.
Volg onderstaande stappen om de adapter aan te sluiten (de afbeelding toont de COOLPIX
S5 en het MV-14 COOL-STATION):
1Sluit het netsnoer aan op de lichtnetadapter (Figuur 2).
2Sluit de gelijkstroomstekker als volgt aan op de camera of het COOL-STATION:
• Camera: steek de gelijkstroomstekker in de multi-connector van de camera (Figuur 3a).
• COOL-STATION: plaats de camera in het COOL-STATION en steek vervolgens de gelijk-
stroomstekker in de DC-IN-aansluiting van het COOL-STATION (Figuur 3b).
3Sluit het netsnoer aan op het stopcontact. Het POWER-lampje gaat branden om aan te
geven dat de EH-64 op het lichtnet is aangesloten (Figuur 4).
✔ BELANGRIJK: zorg dat de camera uitstaat voordat u de lichtnetadapter loskoppelt.Nadat
u de camera heeft uitgeschakeld haalt u de stekker van de lichtnetadapter uit het stop-
contact en vervolgens ontkoppelt u de gelijkstroomstekker. Trek nooit aan de snoeren
maar altijd aan de stekkers.
Als de camera aan staat, voorziet de EH-64 de camera van stroom. Als de camera uit staat
laadt de EH-64 de batterij van de camera op.
Polski
Dziękujemy za zakup zasilacza sieciowego EH-64. Po podłączeniu do zgodnego aparatu
lub stacji dokującej COOL-STATION zasilacz EH-64 może służyć do zasilania aparatu lub
ładowania akumulatorów znajdujących się w aparacie. Przed użyciem tego produktu należy
dokładnie przeczytać zarówno tę instrukcję, jak i Instrukcję obsługi aparatu dostarczoną ze
zgodnym aparatem.
Zasady bezpieczeństwa
Zasady bezpieczeństwa
W celu zapewnienia właściwej obsługi należy przed użyciem tego produktu uważnie
przeczytać niniejszą instrukcję. Po przeczytaniu należy ją umieścić w miejscu, w którym
będzie dostępna dla wszystkich użytkowników tego produktu.
Zalecenia dotyczące użytkowania
Zalecenia dotyczące użytkowania
• Nie należy używać produktu z niezgodnymi urządzeniami.
• Gdy urządzenie nie jest używane, należy je odłączyć od gniazda prądu zmiennego.
• Nie należy zwierać wtyczki zasilania prądem stałym.
• Nie należy szarpać z nadmierną siłą za kabel lub wtyczkę zasilania prądem stałym,
gdy urządzenie jest podłączone do aparatu lub stacji dokującej COOL-STATION.
Nieprzestrzeganie tego zalecenia może spowodować uszkodzenie urządzenia.
Podłączanie zasilacza sieciowego
Dane techniczne
Znamionowe napięcie wejściowe: 100–240 V AC, 0,18–0,1 A, 50/60 Hz
Znamionowe napięcie wyjściowe: Prąd stały 4,8 V/1,5 A
Temperaturapracy: Od 0 do +40°C
Wymiary: Około 41 × 23,5 × 79 mm (szer./wys./głęb.)
Długość przewodu: Około 1700 mm
Waga : Około 110 g bez kabla sieciowego
Udoskonalenia tego produktu mogą powodować niezapowiedziane zmianydanych technicznych
i wyglądu zewnętrznego.
Jeśli dioda POWER nie zaświeci się, odłącz zasilacz od sieci elektrycznej i oddaj
przedstawicielowi firmy Nikon do sprawdzenia.
Przed podłączeniem zasilacza wyłącz aparat. Jeśli zamierzasz ładować akumulatory, włóż
je najpierw do aparatu.
Wykonaj poniższe czynności w celu podłączenia zasilacza (na ilustracjach przedstawiono
aparat COOLPIX S5 i stację dokującą COOL-STATION MV-14):
1Włóż wtyczkę kabla sieciowego do gniazda w zasilaczu (Rysunek 2).
2Podłącz wtyczkę zasilania prądem stałym do aparatu lub stacji dokującej COOL-STATION
w następujący sposób:
• Aparat: Włóż wtyczkę zasilania prądem stałym do złącza wielofunkcyjnego (Rysunek 3a).
• Stacja dokująca COOL-STATION: Po umieszczeniu aparatu w stacji dokującej COOL-STATION
włóż wtyczkę zasilania prądem stałym do gniazda zasilania w stacji COOL-STATION
(Rysunek 3b).
3Włóż wtyczkę do gniazda sieciowego. Dioda POWER zacznie się świecić, sygnalizując, że
zasilacz EH-64 jest podłączony do sieci elektrycznej (Rysunek 4).
✔ WAŻNE: Przed odłączeniem zasilacza sprawdź, czy aparat jest wyłączony. Po wyłączeniu
aparatu odłącz zasilacz od sieci i wyjmij wtyczkę z gniazdka w zasilaczu. Pamiętaj, aby
ciągnąć za wtyczki, a nie za kable.
Gdy aparat jest włączony, zasilacz EH-64 zasila aparat. Po wyłączeniu aparatu zasilacz
EH-64 będzie ładował akumulator w aparacie.
Italiano
Vi ringraziamo per l’acquisto dell’alimentatore a rete EH-64. Quando viene collegato a una
fotocamera compatibile o a una COOL-STATION, l’alimentatore a rete EH-64 può essere uti-
lizzato per alimentare la fotocamera o per ricaricarne la batteria. Prima dell’impiego leggete
attentamente sia questo documento, sia la Guida alla Fotografia Digitale fornita in dotazione
con la fotocamera.
Precauzioni inerenti la sicurezza
Precauzioni inerenti la sicurezza
Per assicurare un corretto impiego, leggete interamente questo manuale prima di utilizzare
il prodotto. Dopo la consultazione dello stesso, conservatelo in un luogo facilmente acces-
sibile da tutti coloro che dovranno far uso del prodotto.
Precauzioni nell’uso
Precauzioni nell’uso
• Non collegate il prodotto con periferiche /accessori non compatibili.
• Quando non è in uso, staccate il cavo dalla presa di corrente.
• Non mettete in corto circuito lo spinotto DC.
• Non applicare una forza eccessiva allo spinotto DC o al cavo di collegamento durante la
connessione con la fotocamera o con la base COOL-STATION. L’inosservanza di questa
precauzione potrebbe causare guasti o malfunzionamenti.
Collegamento dell’EH-64
Caratteristiche
Ingresso: CA 100– 240V, 0,18 –0,1 A, 50/ 60Hz
Uscita: CD 4,8V/ 1,5A
Temperaturedi utilizzo: 0 – +40 °C
Dimensioni: Circa 41 (L) × 23,5 (H) × 79(P) mm
Lunghezza del cavo: Circa 1700mm
Peso: Circa 110g (escluso cavo)
La Nikon si riserva la facoltà di apportare miglioramenti alle caratteristiche e all’aspetto del pro-
dotto, senza vincoli di preavviso.
Se la spia di alimentazione non si accende, scollegate l’alimentatore e fatelo controllare
presso un Centro Assistenza Nikon.
Spegnere la fotocamera prima di collegare il trasformatore elettronico di alimentazione.
Se si desidera caricare le batterie, inserirle nell’alloggiamento della fotocamera prima di
procedere con il collegamento.
Per collegare l’alimentatore a rete, seguite le istruzioni di seguito riportate (l’illustrazione
mostra la COOLPIX S5 e la base MV-14 COOL-STATION):
1Inserite il cavo di alimentazione nella presa dell’adattatore (Figura 2).
2Collegate lo spinotto DC alla fotocamera o alla base COOL-STATION come di seguito indi-
cato:
• Fotocamera: Inserite lo spinotto DC nella presa multi-contatti della fotocamera (Figura
3a).
• COOL-STATION: Dopo aver posizionato la fotocamera nell’alloggiamento COOL-STATION,
inserite lo spinotto DC nella presa DC-IN della base COOL-STATION (Figura 3b).
3Collegate l’altra estremità del cavo ad una presa di corrente. La spia di alimentazione si
accenderà indicando che EH-64 è regolarmente connesso (Figura 4).
✔ IMPORTANTE: Prima di scollegare l’alimentatore a rete, assicuratevi che la fotocamera
sia spenta. Dopo aver spento la fotocamera, scollegate la spina dalla presa di corrente
quindi staccate lo spinotto DC. Rimuovete sempre le connessioni elettriche impugnan-
do la spina ed il connettore e mai il cavo.
Con la fotocamera accesa, l’adattatore EH-64 fornisce alimentazione alla fotocamera.
Quando la fotocamera è spenta, l’adattatore EH-64 fornisce l’alimentazione per la carica
della batteria inserita nella fotocamera.
中文版（简体）
感谢您购买 EH-64 电源适配器。当连接到兼容的相机或 COOL-STATION 上时，
EH-64 既可为相机供电 , 又可为相机电池充电。在使用本产品之前，请先仔
细阅读本手册以及随兼容相机附送的 数码摄影指南 。
安全注意事项
安全注意事项
为了确保运作正常，在使用产品之前，请仔细阅读本说明书。应该放在伸
手可得的地方，以便所有使用产品的人可以随时参阅。
使用须知
使用须知
• 请勿将本产品与非兼容的装置相连。
• 不使用时，应该把电源线从插座上取下。
• 不得使DC 插头短路。
• 在电源适配器与相机或 COOL-STATION 呈接驳状态下，不得向 DC 插头或
电线过度施力。否则会引起故障。
接驳电源适配器
规格
额定输入： AC 100 – 240V，0.18– 0.1 A，50 / 60Hz
额定输出： DC 4.8V /1.5 A
操作环境条件温度： 摄 氏 0 –+40 度
体积： 大 约 41 （W）
× 23.5
（H）
× 79
（D）mm
电线长度： 大 约 1700 mm
重量： 大 约 110 g、不包括电线
我们有可能为了改善功能而改变一些规格和外部形状，恕不事先通知。
如果电源灯没有电亮的话，拔掉电源适配器，送到尼康服务处进行检查。
在连接电源适配器之前，请关闭相机电源。若您打算为电池充电，请在
连接操作之前先将电池插入到相机内。
请按照下列步骤来连接电源适配器 ( 图示为 COOLPIX S5 和MV-14 COOL-
STATION)：
1 把AC 插头插入 AC 插座 ( 图 2)。
2 按下述方法将 DC 插头插入到相机或 COOL-STATION 上。
• 相机：将 DC 插头插入到相机上的多重接口内（图 3a）。
• COOL-STATION：将相机放置到 COOL-STATION 内之后，将 DC 插头插
入到 COOL-STATION 上的 DC-IN 接口内（图 3b）。
3 把墙壁插头插入电源插座。电源灯将会点亮，表示 EH-64 已经插入(图4)。
✔重要事项 :在卸下电源适配器之前，确保相机电源处于关闭状态。关
闭相机电源之后，拔下电源适配器并拔出 DC 插头。请务必抓住插头拔
出，而不要拉住电线来拔。
相机电源接通时，EH-64 为相机供电。相机电源关闭时，EH-64 为相机电
池充电。
Česká verze
Děkujeme vám za zakoupení síťového zdroje EH-64. Po propojení s kompatibilním
fotoaparátem nebo kolébkou COOL-STATION lze síťový zdroj EH-64 použít k napájení
fotoaparátu resp. nabíjení baterie fotoaparátu. Před použitím produktu si pečlivě přečtěte
tento návod a návod k obsluze fotoaparátu, dodávaný s příslušným přístrojem.
Bezpečnostní upozornění
Bezpečnostní upozornění
Abyste zajistili správný provoz, přečtěte si před použitím produktu pečlivě tento návod k
obsluze. Po přečtení návod uložte na místě dostupném všem potenciálním uživatelům
produktu.
Bezpečnostní informace k použití
Bezpečnostní informace k použití
• Nepoužívejte produkt v kombinaci s nekompatibilními zařízeními.
• Nepoužíváte-li produkt, odpojte jej od elektrické sítě.
• Nezkratujte kontakty vidlice propojovacího kabelu (DC).
• Při propojení síťového zdroje s fotoaparátem nebo kolébkou COOL-STATION nevyvíjejte
nadměrnou sílu na vidlici propojovacího kabelu (DC) ani na kabel samotný. Nebudete-li
dbát tohoto upozornění, může dojít k výskytu závady.
Zapojení síťového zdroje
Specifikace
Vstupní napětí: 100–240 V AC, 0,18–0,1 A, 50/60 Hz
Výstupní napětí: 4,8 V DC/1,5 A
Provozní teplota: 0 až +40 °C
Rozměry: Přibližně 41(Š) × 23,5 ( V) × 79 (H) mm
Délka kabelu: Přibližně 1700 mm
Hmotnost: Přibližně 110 g, bez síťového kabelu
Inovace tohoto produktu mohou vyústit v neoznámené změny specifikace a vnějšího vzhledu
zařízení.
Pokud se kontrolka POWER nerozsvítí, odpojte síťový zdroj a odneste jej na kontrolu do
autorizovaného servisu Nikon.
Před zapojením síťového zdroje vypněte fotoaparát. Budete-li nabíjet baterii, vložte před
dalším postupem baterii do fotoaparátu.
Pomocí níže uvedených kroků zapojte síťový zdroj (ilustrace zobrazuje fotoaparát COOLPIX S5
a kolébku COOL-STATION MV-14):
1Zapojte síťový kabel do zásuvky na síťovém zdroji (Obrázek 2).
2Zapojte vidlici propojovacího kabelu (DC) následujícím způsobem do konektoru na
fotoaparátu resp. kolébce COOL-STATION:
• Fotoaparát: Zapojte vidlici propojovacího kabelu (DC) do multifunkčního konektoru na
fotoaparátu (Obrázek 3a).
• Kolébka COOL-STATION:
Po umístění fotoaparátu do kolébky COOL-STATION zapojte vidlici
propojovacího kabelu (DC) do konektoru DC-IN na kolébce COOL-STATION (Obrázek 3b).
3Zapojte síťovou vidlici síťového kabelu do zásuvky elektrické sítě. Rozsvítí se kontrolka
POWER, indikující zapojení zdroje EH-64 do elektrické sítě (Obrázek 4).
✔ DŮLEŽITÉ: Před odpojením síťového zdroje se ujistěte, že je fotoaparát vypnutý. Po
vypnutí fotoaparátu odpojte síťový zdroj od elektrické sítě, a poté odpojte propojovací
kabel (DC) od fotoaparátu. Při odpojování držte kabely za vidlice – netahejte za kabely
samotné.
Je-li fotoaparát zapnutý, slouží síťový zdroj EH-64 jako zdroj energie fotoaparátu. Je-li
fotoaparát vypnutý, slouží síťový zdroj EH-64 k nabíjení baterie ve fotoaparátu.
한국어
ᓄវ
ຏᔁଋᔉ෴ EH-64 Ϲೱё࿪໚ֻᑕጡĄ༊ాତז࠹۞࠹ٕ፟ COOL-
STATION ˯ĂEH-64 ߊΞࠎ࠹ֻ፟࿪Ă˫Ξࠎ࠹፟࿪Ѱ·࿪Ąдֹϡώய
ݡ݈ĂኛАͿ௟ዦ᝝ώΊͽᐌ࠹࠹፟ܢ۞ ᇴҜᛷᇆ޽ݑ Ą
щБڦຍְี
щБڦຍְี
ࠎ˞ቁܲϒቁүຽĂдֹϡயݡ݈ĂኛͿ௟ዦ᝝ώᄲځĂ֭૟ώᄲځ
ٸдҩΞ଀۞гĂͽܮٙѣֹϡயݡ۞ˠΞͽᐌણዦĄ
ֹϡืۢ
ֹϡืۢ
•ኛ૟ώயݡᄃܧ࠹۞྅ཉ࠹ాĄ
•ֹϡ۞࣏Ăᑕྍԯ࿪໚ቢଂ೧˯פ˭Ą
•଀ֹ DC ೧ዚൺྮĄ
•дϹೱё࿪໚ֻᑕጡᄃ࠹ٕ፟ COOL-STATION ాତ۞ېၗ˭Ă଀Ш DC
೧ᐝٕ࿪៞࿅ޘ߉˧Ąӎ݋ົ߇ᅪĄ
тڍ࿪໚፶՟ѣܪ۞ྖĂ٥ଫ AC ೧ᐝĂז༊гκ૵ᓁ΃ந఍ซҖᑭ࣒Ą
дాତϹೱё࿪໚ֻᑕጡ݈Ăኛᙯౕ࠹፟࿪໚Ąࡶଋχზࠎ࿪Ѱ·࿪Ă
ኛдాତፆү݈А૟࿪Ѱ೧ˢז࠹፟Ą
ኛ޷໰˭ЕՎូֽాତϹೱё࿪໚ֻᑕጡ ) ဦϯࠎ COOLPIX S5 ׶MV-14
COOL-STATION*Ĉ
1 ԯAC ೧ᐝ೧ˢϹೱё࿪໚ֻᑕጡତ ) ဦ 2*Ą
2޷˭ࢗڱ૟ DC ೧ᐝ೧ˢז࠹ٕ፟ COOL-STATION ˯Ą
•࠹፟Ĉ૟ DC ೧ዚ೧ˢז࠹፟˯۞кࢦ೧Ğဦ 3ağĄ
•COOL-STATIONĈ૟࠹፟ٸཉז COOL-STATION ޢĂ૟ DC ೧ᐝ೧
ˢז COOL-STATION ˯۞ DC-IN ೧Ğဦ 3bğĄ
3
ԯ೧ᐝბ೧ˢ࿪໚೧Ą࿪໚፶૟ົᕇܪĂܑϯ EH-64 གྷ೧ˢ) ဦ 4*Ą
✔
ࢦࢋְี ;дע˭Ϲೱё࿪໚ֻᑕጡ݈Ăቁܲ࠹፟࿪໚఍ٺᙯౕې
ၗĄᙯౕ࠹፟࿪໚ޢĂ٥˭Ϲೱё࿪໚ֻᑕጡ֭٥΍ DC ೧ᐝĄኛચ
υԹҝ೧ᐝ٥΍Ă҃ࢋٛҝ࿪៞ֽ٥Ą
ฟୁ࠹፟࿪໚ĂEH-64 ૟ࠎ࠹ֻ፟࿪Ą࠹፟࿪໚ᙯౕĂEH-64 ૟ࠎ࠹
፟࿪Ѱ·࿪Ą
INDONESIAN
Ter ima kasih telah membeli adaptor AC EH-64. Ketika dihubungkan dengan kamera yang
kompatibel atau COOL-STATION, EH-64 dapat digunakan sebagai sumber tenaga untuk
kamera atau untuk mengisi baterai kamera. Sebelum menggunakan produk ini, baca
petunjuk dan Panduan Menuju Fotografi Digital yang disediakan dengan kamera-kamera
yang kompatibel.
Tindakan Keselamatan
Tindakan Keselamatan
Untuk memastikan penggunaan yang benar, baca keseluruhan petunjuk ini sebelum
memakai produk ini. Setelah dibaca, pastikan tetap menyimpan petunjuk ini untuk dibaca
oleh yang akan memakai produk ini.
Petunjuk dalam penggunaan
Petunjuk dalam penggunaan
• Jangan memakai produk dengan perlengkapan yang tidak kompatibel.
• Cabut alat dari stopkontak AC ketika tidak digunakan.
• Jangan menyebabkan hubungan singkat pada steker DC.
• Jangan mengerakkan secara paksa steker DC atau kabel ketika sedang terhubung
ke kamera atau COOL-STATION. Kesalahan dalam mengikuti petunjuk ini dapat
mengakibatkan malfungsi.
Menghubungkan Adaptor AC
Spesifikasi
Arus masuk: 100–240 V AC, 0.18–0.1 A, 50/60 Hz
Arus keluar: 4.8 V DC/1.5 A
Suhu operasi: 0 – +40 °C
Dimensi: Sekitar 41(W ) × 23.5 (H) × 79 (D) mm
Panjan g kabel: Sekitar 1700 mm
Berat: Sekitar 110 g, tidak termasuk kabel listrik.
Perbaikan pada produk ini dapat menyebabkan perubahan pada spesifikasi dan bentuk luar.
Jika lampu POWER tidak menyala, cabut adaptor AC dan bawa ke perwakilan Nikon
untuk pemeriksaan.
Sebelum menghubungkan adaptor, matikan kamera. Jika anda bermaksud mengisi
baterai, masukan baterai ke kamera sebelum kamera dimatikan.
Ikuti langkah-langkah berikut ini untuk menghubungkan adaptor (Ilustrasi menunjukkan
COOLPIX S5 dan MV-14 COOL-STATION):
1Masukkan steker adaptor AC ke adaptor AC (Gambar 2).
2Hubungkan steker DC ke kamera atau COOL-STATION sebagai berikut:
• Kamera: Masukkan steker DC ke dalam konektor multi di kamera. (Gambar 3a).
• COOL-STATION: Setelah meletakkan kamera pada COOL-STATION, masukkan steker DC ke
dalam konektor DC-IN pada COOL-STATION (Gambar 3b).
3Colokkan steker tembok ke stopkontak. Lampu POWER akan menyala, menunjukkan
bahwa EH-64 telah terhubung (Gambar 4).
✔ PENTING: Pastikan kamera telah dipadamkan sebelum memutuskan adaptor AC.
Setelah kamera dipadamkan, cabut adaptor dan lepaskan steker DC. Pastikan untuk
menarik pada steker bukan pada kabel.
Ketika kamera menyala, EH-64 akan memberi tenaga kepada kamera. Ketika kamera
padam, EH-64 akan mengisi baterai kamera.
ไทย
ขอขอบคุณที่ท่านซื้อ อุปกรณ์แปลงไฟ AC รุ่น EH-64 อุปกรณ์แปลงไฟ AC รุ่น EH-64 จะสามารถ
ให้พลังงานไฟกับกล้องหรือชาร์จแบตเตอรี่ของกล้องได้ เมื่อทําการเชื่อมต่อกับกล้องที่เข้ากันได้หรือ
COOL-STATION ก่อนจะใช้งานผลิตภัณฑ์นี้ กรุณาอ่านคู่มือนี้และคู่มือการถ่ายภาพดิจิตอลที่แนบมากับกล้อง
ให้ถี่ถ้วน
ข้อควร
ข้อควร
ระวัง
ระวัง
เพื่อ
เพื่อ
ความ
ความ
ปลอดภัย
ปลอดภัย
เพื่อแน่ใจว่าได้ใช้งานอย่างถูกต้อง ก่อนใช้ผลิตภัณฑ์ตัวนี้ให้อ่านคู่มือการใช้นี้อย่างถี่ถ้วน หลังจากอ่านเสร็จ
ให้เก็บรักษาคู่มือการใช้นี้ไว้ในที่ที่ผู้ใช้ผลิตภัณฑ์ตัวนี้คนอื่นๆ สามารถหาอ่านได้
ข้อควร
ข้อควร
ระวัง
ระวัง
ใน
ใน
การ
การ
ใช้
ใช้
งาน
งาน
• อย่าใช้ผลิตภัณฑ์นี้กับอุปกรณ์ที่ไม่สามารถเข้ากันได้
• ถอดปลั๊กอุปกรณ์ออกเมื่อไม่ได้ใช้งาน
• อย่าลัดวงจรปลั๊ก DC
• อย่าบีบหรือกดทับปลั๊ก DC หรือสายไฟในขณะที่อุปกรณ์เชื่อมต่ออยู่กับกล้องหรือ COOL-STATION การ
ไม่ปฏิบัติตามข้อควรระวังนี้อาจส่งผลให้เกิดการทำงานผิดพลาดได้
การ
การ
เชื่อม
เชื่อม
ต่อ
ต่อ
อุปกรณ์
อุปกรณ์
แปลงไฟ
แปลงไฟ
AC
AC
ข้อมูล
ข้อมูล
จำเพาะ
จำเพาะ
กระแสไฟฟ้าเข้า: 100–240 V AC, 0.18–0.1 A, 50/60 Hz
กระแสไฟฟ้าออก: 4.8 V DC/1.5 A
อุณหภูมิการใช้งาน: 0 – +40 °C
ขนาด: ประมาณ 41 (กว้าง) × 23.5 (สูง) × 79 (หนา) มม.
สายไฟยาว: ประมาณ 1700 มม.
น้ำหนัก: ประมาณ 110 กรัม ไม่รวมสายไฟ
ในการพัฒนาผลิตภัณฑ์ตัวนี้ อาจทำให้รูปแบบของผลิตภัณฑ์และข้อมูลจำเพาะเปลี่ยนแปลงไปจากที่แจ้งไว้ได้
หากไฟแสดงพลังงานไม่สว่าง ให้ถอดปลั๊กตัวแปลงไฟ AC ออกแล้วนำเครื่องชาร์จไปให้ตัวแทนจำหน่าย
ของ Nikon ตรวจสอบ
ก่อนที่จะทำการเชื่อมต่ออุปกรณ์แปลงไฟ AC ให้ทำการปิดกล้อง ถ้าท่านต้องการที่จะชาร์จแบตเตอรี่ ให้ใส่
แบตเตอรี่เข้าไปในตัวกล้องก่อนทำการเชื่อมต่อ
ทำตามขั้นตอนดังต่อไปนี้เพื่อเชื่อมต่อตัวแปลงไฟ (ภาพประกอบคือ COOLPIX S5 และ MV-14 COOL-
STATION):
1เสียบปลั๊กอุปกรณ์แปลงไฟ AC เข้ากับอุปกรณ์แปลงไฟ AC (ภาพ 2)
2เชื่อมปลั๊ก DC เข้ากับกล้องหรือ COOL-STATION ตามนี้:
• กล้อง: เสียบปลั๊ก DC เข้ากับช่องเชื่อมต่อเอนกประสงค์ของกล้อง (ภาพ 3a)
• COOL-STATION:หลังจากที่วางกล้องลงในCOOL-STATION แล้วให้เสียบปลั๊กDCเข้ากับช่องเชื่อมต่อไฟ
DC-IN ใน COOL-STATION (ภาพ 3b)
3เสียบปลั๊กฝาผนังเข้ากับเต้าจ่ายไฟบนผนัง ไฟแสดงพลังงานจะสว่างแสดงให้เห็นว่า EH-64 นั้นได้รับพลังงาน
(ภาพ 4)
✔ข้อควรระวัง:ตรวจสอบให้แน่ใจว่ากล้องปิดการทำงานแล้วก่อนที่จะถอดตัวแปลงไฟ AC ออก หลังจากที่
ปิดกล้อง ถอดปลั๊กตัวแปลงไฟและปลั๊กไฟ DC ออก ควรดึงที่หัวปลั๊ก ไม่ใช่ที่สายไฟ
ในขณะที่กล้องเปิดใช้งาน EH-64 จะทำหน้าที่จ่ายพลังงานให้กับกล้อง ในขณะที่กล้องปิดการใช้งาน EH-64
จะชาร์จแบตเตอรี่ในกล้อง
Ϲೱё࿪໚ֻᑕጡ˯ DC ࿪໚Ꮾ΍ቢ
˯۞ᜠউវჃࠎԺט࿪ჃگᕘϡĂ
ኛЇຍٵעĄ
ᜠউវჃ
ాତϹೱё࿪໚ֻᑕጡ
ఢ
ᗝؠᏮˢĈ AC 100– 240 VĂ0.18 – 0.1 AĂ50/ 60 Hz
ᗝؠᏮ΍Ĉ DC4.8V/ 1.5 A
ፆүᒖဩ୧І໢ޘĈ0 –+40 ޘ
វ᎕Ĉ  ࡗ 41
ĞWğ
× 23.5
ĞHğ
× 79
ĞDğmm
࿪ቢܜޘĈ  ࡗ 1700 mm
ࢦณĈ  ࡗ 110 găΒ߁࿪ቢ
ԧࣇѣΞࠎ˞ԼචΑ҃Լត˘ֱఢ׶γొԛېĂְА఼ۢĄ
이번에 AC 어댑터 EH-64 를구입하여 주셔서대단히 감사합니다 .AC 어댑터 EH-64 는대응하는카
메라또는 COOL-STATION 에 접속하면가정용 전원에서전원을공급할뿐만 아니라카메라내의배
터리를충전할수도있습니다 .
사용하시기전에본설명서및 EH-64 에대응한카메라의사용설명서를잘읽어주십시오 .
안전상의주의
사용전에이사용설명서를잘읽고나서바르게사용하여주십시오 . 다읽으신후에는반드시사용자
가언제나볼수있는곳에보관하여주십시오 .
사용상의주의
•본제품에는국내에서의 사용에적합한 전원코드가부속되어 있습니다 .본제품을해외에서사용하
는경우에는별매의전원코드가별도로필요합니다 .별매전원코드에대해서는카메라사용설명서
뒷면에기재된니콘서비스센터에문의하여주십시오 .
•EH-64 에대응되지않는기기에는접속하지마십시오 .
•사용하지않을때는전원플러그를콘센트에서빼놓아주십시오 .
•DC 플러그를쇼트시키지마십시오 .
•카메라또는 COOL-STATION 에 DC 플러그를 접속한상태에서 DC 플러그및접속코드에강한 충
격을가하지마십시오 .고장의원인이되는경우가있습니다 .
AC 어댑터사용방법
( 일러스트는 COOLPIXS5 및 COOL-STATIONMV-14 을사용하고있습니다 )
1
 전원코드의 AC 플러그를 AC 플러그콘센트에삽입합니다 ( 그림 2).
2
 접속코드의DC 플러그를삽입방향에주의하여카메라또는COOL-STATION 에접속합니다 .
카메라에접속하는경우
접속코드의DC 플러그를카메라의멀티커넥터단자에삽입합니다 ( 그림 3a).
COOL-STATION 에접속하는경우
접속코드의 DC 플러그를 카메라를 세트한 COOL-STATION 의 DC 입력단자에 삽입합니다 ( 그
림3b).
3
AC어댑터전원플러그를콘센트에삽입합니다 .
 •전원램프가점등하고통전상태가됩니다 ( 그림 4).
•AC 어댑터를장착하기전에카메라본체의전원이 OFF 로되어있는지확인하여주십시오 .
•배터리를충전하는경우에는 AC 어댑터를장착하기전에 반드시카메라에배터리를넣어주십시
오.
전원램프가점등하지않는경우에는즉시사용을중지하고 ,판매점또는니콘서비스센터에문
의하여주십시오 .
✔중요： AC 어댑터를 카메라나 COOL-STATION 에서 분리하는 경우에는 카메라 본체의 전원이
「OFF」 로되어있는지확인한후에전원플러그및 접속코드의DC 플러그를뺍니다 . 뺄
때는코드를당기지말고반드시플러그또는 DC 플러그부분을잡고빼주십시오 .
AC 어댑터의사용방법은다음과같습니다 .
전원을공급하
는경우 카메라의전원을 ON 으로하면가정용전원에서카메라에전원이공급됩니다 .
배터리를충전
하는경우
카메라의전원을 OFF 로 하면카메라에 배터리가삽입되어 있는경우에 한하여
배터리의충전을실시합니다 .
사양
전원 : AC100-240V(50/60Hz)0.18-0.1A
정격입력용량 : 18-22VA
정격출력 : DC4.8V/1.5A
사용온도 : 0~+40℃
크기 : 약 41( 가로 )×23.5( 높이 )×79( 세로 )mm
전원코드길이 : 약 1700mm
중량 : 약 110g( 전원코드제외 )
•사양및외관의일부는개량을위하여예고없이변경되는경우가있습니다 .
Figuur 4/Figura 4/Figura 4/
Rysunek 4/Obrázek 4/
图4/ ဦ4/ 그림 4/
รูปที่ 4/Gambar 4
0 5 G T 3 1
제품의밑부분에각인되어있는코드번호에대하여
년도 ( 서기 )
뒤두자릿수
생산공장ID
제조 ( 완료 ) 주
제조주는매년 1 월 1 일이포함되는주를 제 1 주로하고 , 그후 12 월 31 일까지
를53(54) 주로구분하여2 자릿수표시합니다 . 주의개시는 일요일 , 종료는토요
일로합니다 .
