Novus NV-202VIP User manual

NV-202VIP
u s e r ’s m a n u a l

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
2
INFORMACJE
INFORMATION
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with the requirements of the following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and as well as 75VDC and
1500VDC.
WEEE Directive 2002/96/EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European 1000VAC Directive on Waste Electrical and
Electronic Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance may not be
treated as household waste. It shall be handed over to the applicable collection point for used up electrical and
electronic equipment for recycling purpose. For more information about recycling of this product, please contact
your local authorities, your household waste disposal service or the shop where you purchased the product.
RoHS Directive 2002/95/EC
Out of concern for human health protection and friendly environment, we assure that our products
falling under RoHS Directive regulations, regarding the restriction of the use of hazardous
substances in electrical and electronic equipment, have been designed and manufactured in
compliance with the above mentioned regulations. Simultaneously, we claim that our products have
been tested and do not contain hazardous substances whose exceeding limits could have negative
impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self
installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent with
user’s manual installation of the device in the system.

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
3
INFORMACJE
IMPORTANT SAFEGUARDS AND WARNINGS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER
DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE
MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-SERVICEABLE
PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND
SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN PRODUCT IN USER’S
MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM
THE USUAL APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE
RIGOR OF EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this
manual is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
6. Signal cables (conducting TV or / and telemetric signal) should be placed in a way excluding the
possibility of damaging them by accident.
7. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
8. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the technical datasheet. Therefore, it is forbidden to supply the
device from a power sources with unknown parameters, unstable or not meeting producer’s
requirements;
Attention!
Technical changes reserved without prior notice and printing errors possible.

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
4
1. PACKAGE CONTENTS
 NV-202VIP Transmitter (IPC device),
 NV-202VIP Receiver (SV device),
 Mounting rails,
 2x power adapter,
 User’s manual.
If any of the listed equipment has been damaged during transport or if the package is incomplete,
the contents of package should be packed back to the original box. Contact the local NOVUS
distributor for further assistance.
2. MAIN CHARACTERISTIC
 Active video (analog and IP signal) transmitter & receiver over common coaxial cable.
 Power Supply: 12~40 VDC or 9~24 VAC.
 Transmission distance up to 400 m.
 The possibility of transmitting video in Full HD.
3. SPECIFICATION
FOREWORD INFORMATION
ANALOG TRANSMISSION
Video Input/Output 1 x BNC, 1.0 Vp-p, 75 Ohm (transmitter),
1 x BNC, 1.0 Vp-p, 75 Ohm (receiver)
Bandwidth 6 MHz
Signal Transmission Range Up to 400 m for RG-6, Up to 300 m for RG-59
DIGITAL TRANSMISSION (IP)
Network Interface 1x RJ45 (transmitter) / 1 x RJ45 (receiver)
Transmission Rate 21 Mbps (transmitter->receiver) /3 Mbps (receiver->transmitter)
Signal Transmission Range Up to 400 m for RG-6, Up to 300 m for RG-59
COMMUNICATION BETWEEN TRANSMITTER AND RECEIVER
Cable Type Coaxial RG-6, RG-59
Communication Port 1 x BNC (transmitter) / 1 x BNC (receiver)
INSTALLATION PARAMETERS
Dimensions (mm) 122 (W) x 82 (H) x 25 (L)
Weight Transmitter: 196g, Receiver: 197g
Case Aluminium, black
Power Supply 12 ~ 40 VDC/9 ~ 24 VAC
Power Consumption 3W
Operating Temperature 0°C ~ 55°C

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
5

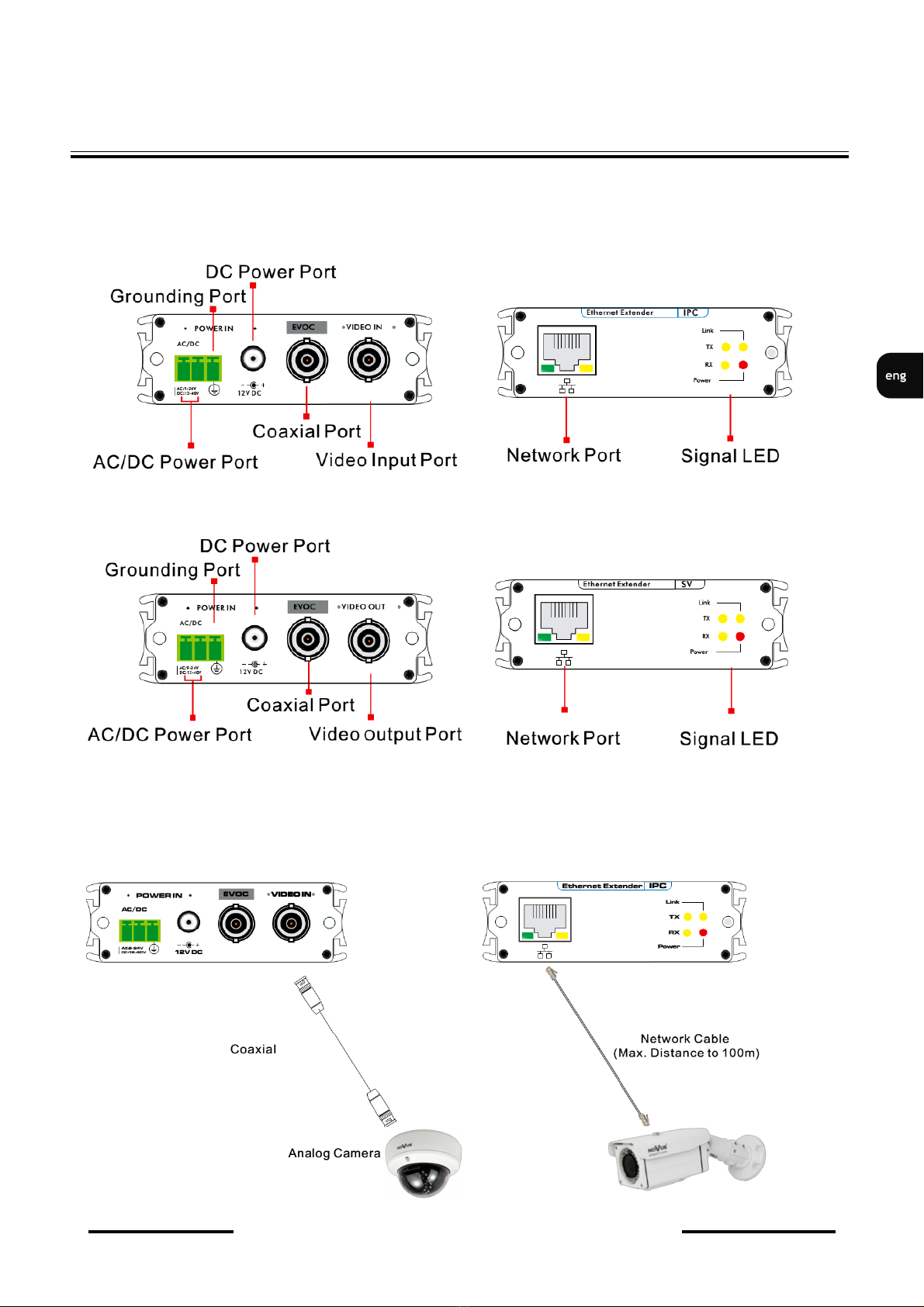

3.1. Layout of important items
Transmitter:
Receiver:
4. INSTALLATION
1) Turn off the power source before the installation.
2) Connect transmitter’s video input port and analog camera with coaxial cable.
Connect transmitter’s network port and IP camera with network cable.
SPECIFICATION
IP Camera

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
6
3) Connect transmitter’s coaxial port and receiver’s coaxial port with coaxial cable.
4) Connect receiver’s video output port and monitor/DVR with coaxial cable.
Connect receiver’s network port and NVR (or other network device) with network cable.
5) Check if the installation is correct and device is not damaged. Make sure all the connection is
reliable.
6) Connect the power line then power up the system.
INSTALLATION
Transmitter Receiver
400m
DVR
NMS
Server/klient

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
7

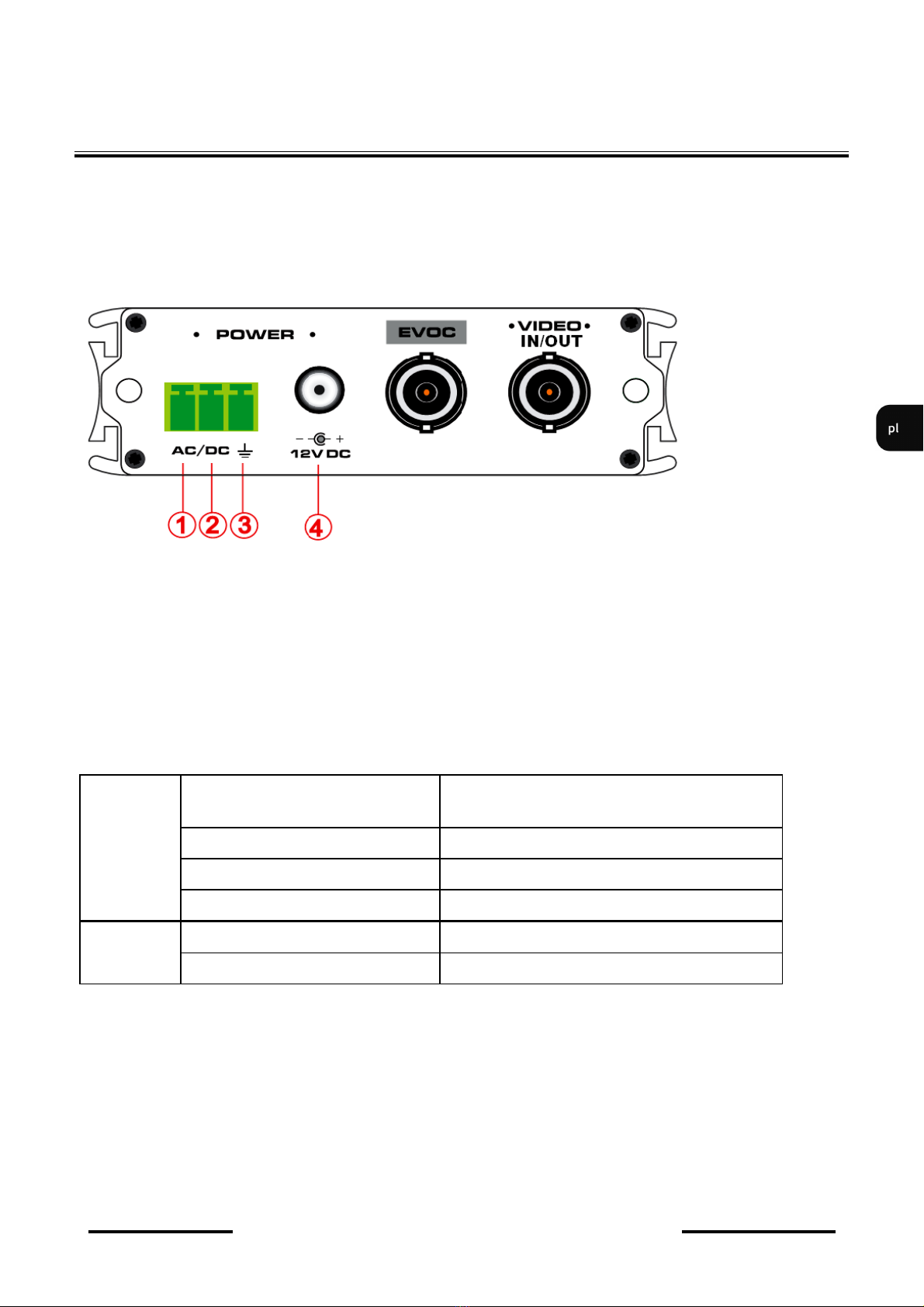

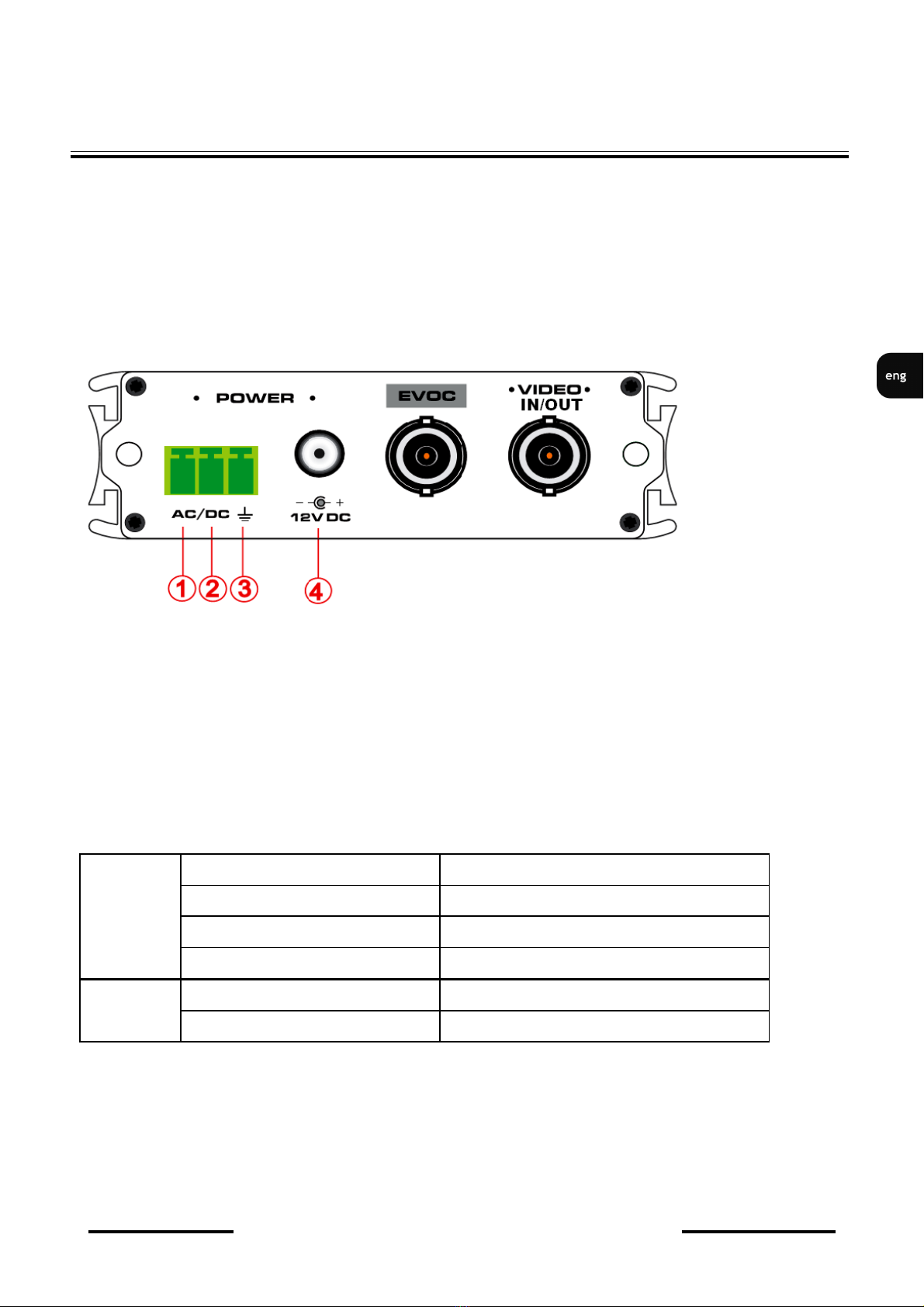

4.1. Power supply connection
Warning: Device should be supplied only from a power sources whose parameters are in accordance
with those specified by the producer in the technical datasheet. Therefore, it is forbidden to supply the
device from power sources with their parameters unknown, unstable or not meeting the producer’s
requirements.
See the power supply terminal connections below.
No matter use AC or DC power supply.
1/2 - 12~40 VDC or 9~24 VAC (this ports can connect + or - at will)
3 - grounding terminal
4 - 12 VDC power supply
4.2. LED signalling
SPECIFICATION
Power LED Red (on means power supply connected)
Link LED Yellow (on means connection)
TX LED Yellow (flash means communication)
RX LED Yellow (flash means communication)
RJ45 Port Network Connection LED Yellow (on means connection)
Signal Transmission LED Green (flash means communication)
Status

NV-202VIP - User’s Manual version 1.1.
All rights reserved © AAT Holding sp. z o.o.
8
2013-09-04 PR, MM
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com

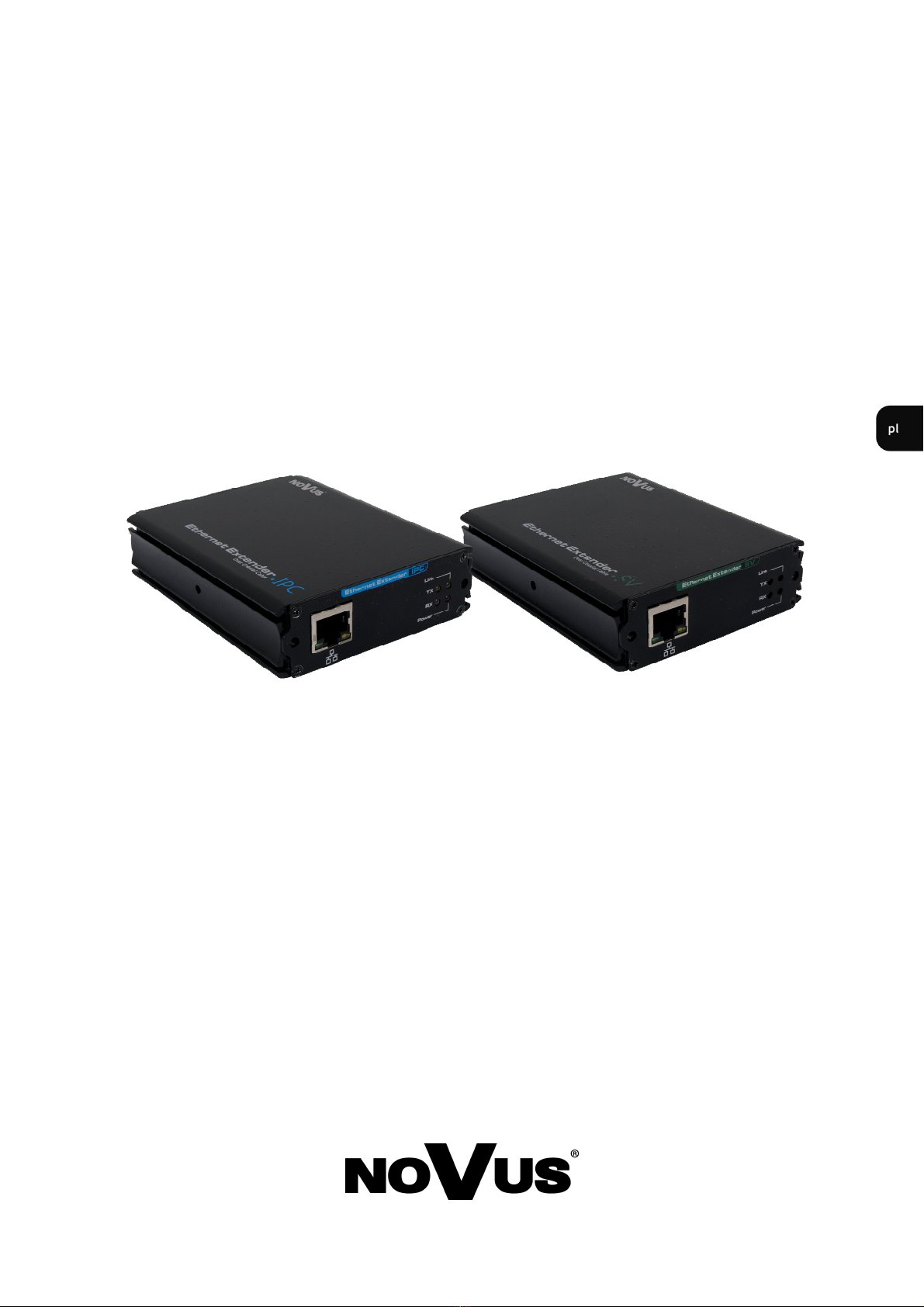

NV-202VIP
ins t r u k c j a obs ł u g i

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy:
 Kompatybilność elektromagnetyczna EMC 2004/108/EC.
 Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od
75VDC do 1500VDC.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego
wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej
utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza,
że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy
oddać do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe
informacje dotyczące recyklingu niniejszego produktu należy skontaktować się
z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto
produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca ograniczenia użycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty
podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych
w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie
z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane
i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie wpływać na zdrowie
człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru
i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i
uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia
w systemie.
INFORMACJE

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają
one bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność
urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5.
Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
6. Przewody sygnałowe powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia.
7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
8. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych. Dlatego też, zabrania się zasilania urządzenia ze źródeł
o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.
UWAGI I OSTRZEŻENIA

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
4
1. ZAWARTOŚĆ ZESTAWU
 nadajnik NV-202VIP (urządzenie IPC),
 odbiornik NV-202VIP (urządzenie SV),
 szyny montażowe,
 2x zasilacz,
 instrukcja obsługi.
Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym
wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się
z dystrybutorem.
2. CHARAKTERYSTYKA OGÓLNA
 Aktywny nadajnik i odbiornik sygnału wideo (analogowego oraz IP) po wspólnym kablu
koncentrycznym.
 Zasilanie 12~40 VDC lub 9~24 VAC.
 Odległość transmisji do 400 m.
 Możliwość transmisji obrazu w rozdzielczości Full HD.
3. DANE TECHNICZNE
INFORMACJE WSTĘPNE
TRANSMISJA ANALOGOWA
Wejście/wyjście sygnału
wideo
1 x BNC, 1.0 Vp-p, 75 Ohm (nadajnik),
1 x BNC, 1.0 Vp-p, 75 Ohm (odbiornik)
Pasmo przenoszenia 6 MHz
Zasięg transmisji do 400 m dla RG-6, do 300 m dla RG-59
TRANSMISJA CYFROWA (IP)
Interfejs sieciowy 1x RJ45 (nadajnik) / 1 x RJ45 (odbiornik)
Prędkość transmisji 21 Mbps (nadajnik->odbiornik)/3 Mbps (odbiornik->nadanik)
Zasięg transmisji do 400 m dla RG-6, do 300 m dla RG-59
KOMUNIKACJA MIĘDZY NADAJNIKIEM I ODBIORNIKIEM
Typ kabla koncentryczny RG-6, RG-59
Port komunikacyjny 1 x BNC (nadajnik) / 1 x BNC (odbiornik)
PARAMETRY INSTALACYJNE
Wymiary (mm) 122 (szer) x 82 (wys) x 25 (dł)
Masa nadajnik: 196g, odbiornik: 197g
Obudowa aluminiowa, w kolorze czarnym
Zasilanie 12 ~ 40 VDC/9 ~ 24 VAC
Pobór mocy 3W
Temperatura pracy 0°C ~ 55°C

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
5
3.1. Wygląd i rozmieszczenie ważnych elementów
Nadajnik:
Odbiornik:
4. INSTALACJA
1) Wyłączyć zasilanie przed rozpoczęciem instalacji.
2) Połączyć wejście wideo nadajnika z kamerą analogową, używając kabla koncentrycznego.
Połączyć port Ethernet nadajnika z kamerą IP, za pomocą kabla sieciowego.
DANE TECHNICZNE
Sygnalizacja LED
Zasilanie DC
Uziemie-
Zasilanie AC/DC Wejście wideo Port Ethernet
Port transmisyjny
Sygnalizacja LED
Zasilanie DC
Uziemienie
Zasilanie AC/DC Wyjście wideo Port Ethernet
kabel koncentryczny
kamera analogowa
kabel sieciowy
(maks. odległość 100m)
Port transmisyjny
kamera IP

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
6
3) Połączyć port transmisyjny nadajnika z portem transmisyjnym odbiornika, używając kabla
koncentrycznego.
4) Połączyć wyjście wideo odbiornika z monitorem/rejestratorem DVR, za pomocą kabla
koncentrycznego.
Połączyć port Ethernet odbiornika z rejestratorem NVR (lub innym urządzeniem sieciowym),
używając kabla sieciowego.
5) Sprawdzić czy instalacja jest połączona poprawnie oraz czy urządzenie nie jest uszkodzone.
6) Podłączyć przewód zasilający i uruchomić urządzenie.

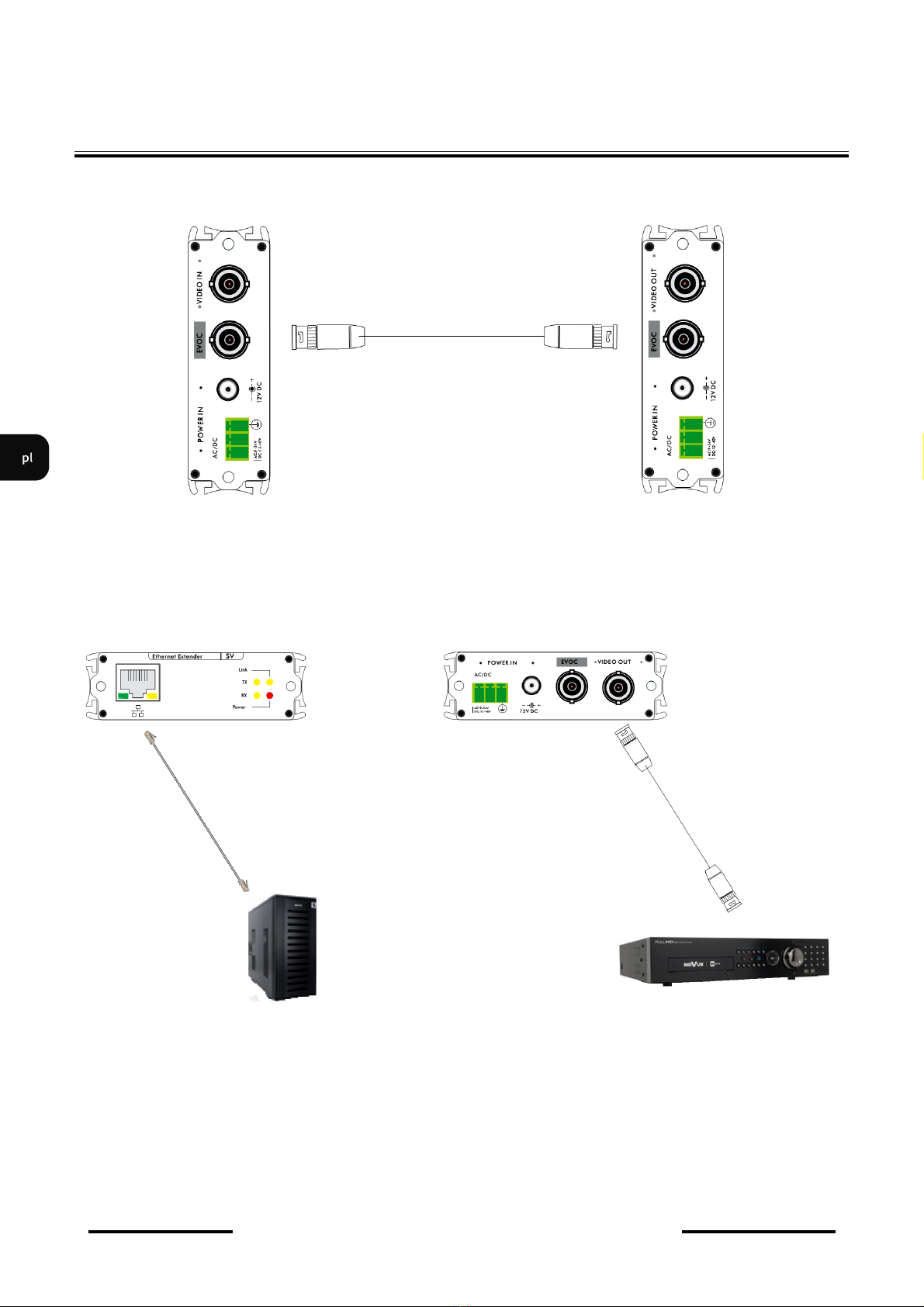

INSTALACJA
Nadajnik Odbiornik
400m
kabel koncentryczny
kabel sieciowy
(maks. odległość 100m)
kabel koncentryczny
(maks. odległość 400m)
DVR
NMS
Serwer/klient

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
7
4.1. Podłączanie zasilania
Uwaga: Urządzenia należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej.
Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować
nieprawidłową pracą urządzenia lub jego uszkodzeniem.
Urządzenie można zasilać zarówno prądem stałym jak zmiennym.
1/2 - 12~40 VDC lub 9~24 VAC (polaryzacja nie ma znaczenia)
3 - uziemienie
4 - zasilanie 12 VDC
4.2. Sygnalizacja LED
INSTALACJA
Power LED Czerwony (ciągłe światło oznacza, że
zasilanie jest podłączone)
Link LED Żółty (ciągłe światło oznacza połączenie)
TX LED Żółty (miganie diody oznacza transmisję)
RX LED Żółty (miganie diody oznacza transmisję)
RJ45 Port Network Connection LED Żółty (ciągłe światło oznacza połączenie)
Signal Transmission LED Zielony (miganie diody oznacza transmisję)
Status

NV-202VIP - instrukcja obsługi wer. 1.1
Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
8
2013-09-04 PR, MM
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
