Pull Tractor Kit for ML500 Series Printers
Kit d'entraîneur à picots pour imprimantes de série ML500
Kit del rodillo tractor de alimentación para impresoras ML500 Series
Kit de sistema de tração para as impressoras ML500 Series
Oki Data Americas, Inc., 2000 Bishops Gate Blvd., Mt. Laurel, NJ 08054-4620 Tel: [phone] FAX: [phone] www.okidata.com
The pull tractor lets you feed multi-part
forms, labels, etc. from the bottom,
with or without the optional push
tractor.
O sistema de tração também pode ser
usado com o tracionador de alimentação
traseira para oferecer um controle mais
preciso sobre o papel.
El rodillo tractor de alimentación también
puede utilizarse con el rodillo tractor de
empuje de arrastre por atrás a fin de
proporcionar un control más preciso del
papel.
On peut aussi utiliser l'entraîneur à picots
avec le tracteur pour l'alimentation par
l’arrière afin d’améliorer la précision du
contrôle du papier.
The pull tractor can also be used with the
rear-feed tractor to provide more precise
paper control.
El rodillo tractor de alimentación le
permite imprimir formularios de varias
partes, etiquetas, etc., alimentándolos por
debajo, con o sin el rodillo tractor de
alimentación opcional.
L'entraîneur à picots permet l'alimentation
en liasses d’imprimés multiples,
d’étiquettes, etc. par le bas de
l’imprimante, avec ou sans le tracteur
poussant en option.
O sistema de tração permite-lhe alimentar
formulários de múltiplas vias, etiquetas,
etc. pela parte inferior da impressora, com
ou sem o sistema de tração opcional.
Pull Tractor (1)
Access Cover (2)
Tracteur rapporté (1)
Capot d’accès (2)
Rodillo tractor de alimentación (1)
Cubierta de acceso (2)
Sistema de tração (1)
Tampa de acesso (2)
© 1994, 2001 Oki Data Americas, Inc. 58045204
2
1

2
2Remove and store the access cover (1) — it's not used with the tractor
kit.
2Abra y guarde la tapa posterior (1) — no se la usa con el rodillo tractor
de alimentación.
3Center the printhead (1). Pivot the pull-up roller assembly (2) back until it unclips from platen, then
lift it off and store it: it's not used with tractor.
2Ouvrez et rangez le couvercle d'accès (1) — celui-ci n'est pas
utilisé avec l'entraîneur à picots.
2Abra e guarde a tampa traseira (1) — não é usada com o conjunto de
tração.
Prepare the Printer
Préparation de l’imprimante
Preparación de la impresora
Preparação da impressora
3Centrez la tête d'impression (1). Faites pivoter le
rouleau amovible et rangez-le (2) vers l'arrière
jusqu'à ce qu'il se dégage du cylindre d'impression,
puis sortez-le et rangez-le: celui-ci n'est pas utilisé
avec l'entraîneur à picots.
3Centre la cabeza de impresión (1). Gire sobre su eje el montaje de rodillo de tiro (2) hasta
desengancharla de la placa y luego levántela y
guárdela. No se la usa con el rodillo tractor de
alimentación.
3Centralize o cabeçote de impressão (1). Gire para o conjunto destacável do cilindro (2) até que
desconecte do rolo; remova-a com movimento para
cima e guarde-a. Não é usada com o conjunto
tracionador.
1Press PARK to park the rear-feed paper,
and turn the printer
off.
Caution! The printhead maybe hot.
Attention! La tête d'impression peut être chaude.
¡Precaución! La cabeza de impresión puede estar
caliente.
Atenção! O cabeçote de impressão pode estar quente.
1Appuyez sur PARK pour verrouiller
l'alimentation par
l'arrière et mettez
l’imprimante hors
tension.
1PressionePARK para estacionar o
papel com
alimentação
traseira, e desligue
a impressora.
1OprimaPARQUEO para parquear el
papel de
alimentación
posterior, y apague
la impresora.
1
2
1

3
2Fit the tractor notches (1) on the pins (2) behind the platen.
Install the Tractor
Installation de l’entraîneur à picots
Instalación del rodillo tractor de alimentación
Instalação do tracionador
1Lift off the paper separator (1).
1Levante el separador del papel (1).
1Enlevez le séparateur de papier (1).
1Levante o separador do papel (1).
3Swivel the tractor forward until it clamps onto the platen shaft.
3Luego haga girar el rodillo tractor de alimentación hacia adelante hasta
que se agarre en el eje de la platina.
3Faites pivoter l'entraîneur à picots vers l'avant jusqu'à ce qu'il
s'enclenche sur l'axe du cylindre
d'impression.
3Gire a tração para frente até que fique segura no encaixe do rolo.
2Ajustez les crans de l’entraîneur (1) sur les picots (2) situés derrière le cylindre.
2Alinee las muescas del rodillo tractor de alimentación (1) con las espigas (2)
detrás de la platina.
2Ajuste as presilhas do tracionador (1) sobre os encaixes (2) localizados atrás
do rolo.
11
1
2
2

4
Load Paper: Bottom Feed
Chargement du papier : alimentation par le bas
Carga del papel: Alimentación por debajo
Colocar papel: alimentação inferior
3Pull up the lock levers (1) and open the tractor covers (2).
3Relevez les leviers de verrouillage (1) et ouvrez les volets de
l'entraîneur (2).
3Levante las palancas de bloqueo (1) y abra las tapas del rodillo tractor (2).
3Puxe para cima nas travas (1) e abra os protetores dos pinos de arrasto (2).
1Move the paper lever to the position marked
BOT(1).
1Mettez le levier d'entraînement du
papier sur la position
BOT(1).
1Mueva la palanca para papel a la posición
BOT(1).
1Mova a alavanca de papel para a posição
marcada BOT (1).
2Pull forward on the bail arm (1) to release it, then swing it up.
2Tirez le bras du presse-papier (1) pour le libérer et faites-le ensuite basculer.
2Tire hacia adelante del brazo sujetapapeles (1) para liberarlo y seguidamente muévalo hacia
arriba.
2Puxe para frente o braço da guia (1) para soltá-la e a seguir mova-a para cima.
2
1
1
1

5
Load Paper: Bottom Feed (continued)
Chargement du papier: alimentation par le bas (suite)
Carga del papel: Alimentación por debajo (continuación)
Colocar papel: alimentação inferior (continuação)

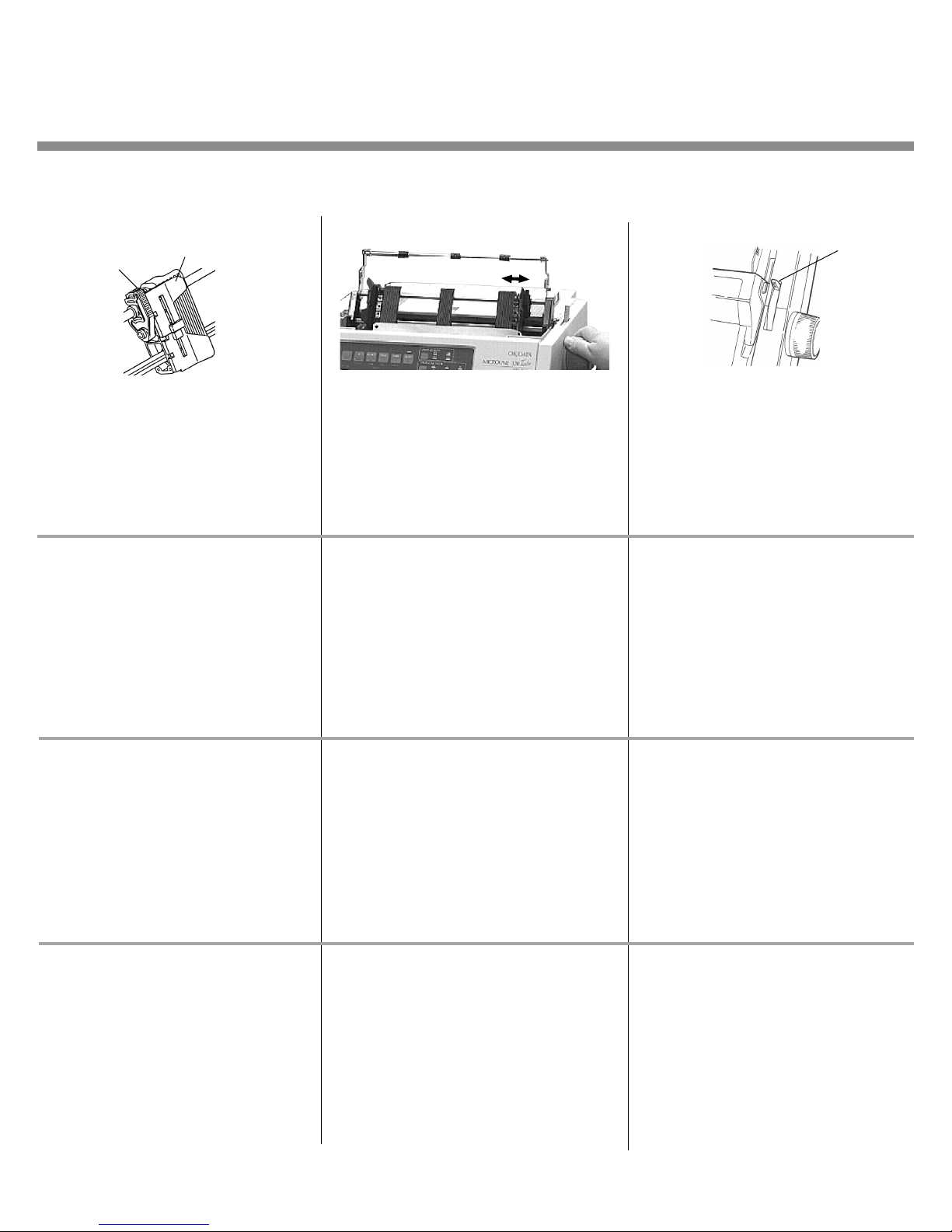

4Move the right tractor to approxi- mately fit the width of the paper.
Important! Keep the left tractor
within ½ inch of the end of the
tractor bar to ensure that the paper
covers the paper out detector.
4Déplacez l’entraîneur droit pour l’ajuster approximativement à la
largeur du papier.
Important! Maintenir l’entraîneur
gauche à l’intérieur de ½ po de
l’extrémité de la barre de
l’entraîneur afin que le papier
puisse couvrir le détecteur de fin de
papier.

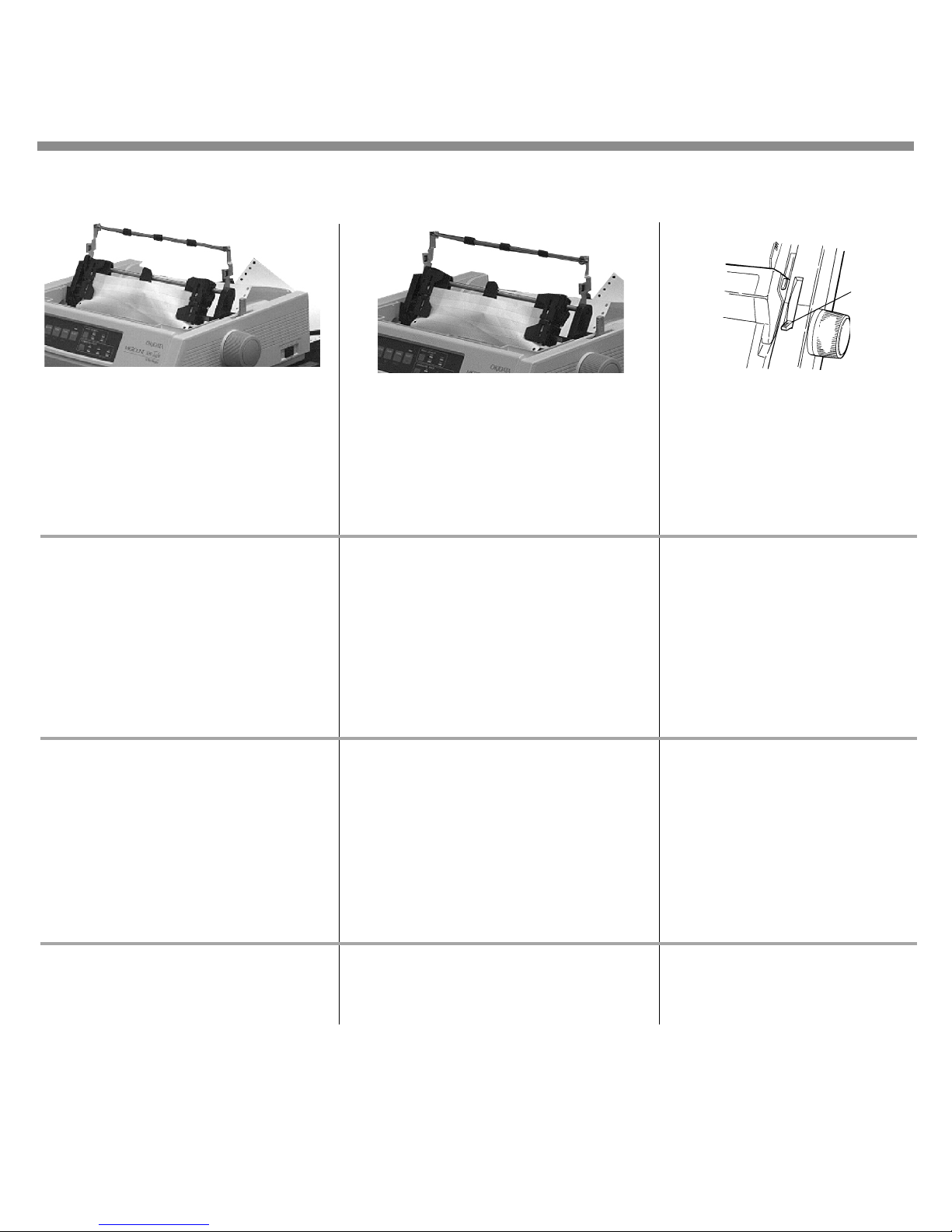

5Feed the paper up through the slot in the bottom of the printer.
5Faites passer le papier par la fente dans le bas de l’imprimante.
6Place the first two holes in the paper on the pins and close the
tractor covers.
4Mueva el rodillo tractor de alimentación de la derecha hasta
ajustarlo aproximadamente al ancho
del papel.
Importante! Mantenga el rodillo
tractor de alimentación izquierdo a
una separación no mayor a 12,7 mm
(½ pulg.) de la barra del rodillo
tractor de alimentación para
asegurar que el papel cubra el
detector de falta de papel.
4Mova o tracionador da direita, ajustando-o à largura do papel a ser
utilizado.
Importante! Mantenha o
tracionador esquerdo no máximo
12,7 mm da extremidade da barra
do tracionador para assegurar que
o papel cubra o sensor de ausência
de papel.
5Introduzca el papel hacia arriba por la ranura ubicada en la parte
inferior de la impresora.
5Coloque o papel através da abertura na parte inferior da
impressora.
6Placez les deux premières perfora- tions sur les picots et fermez les
volets de l'entraîneur.
6Coloque los dos primeros orificios sobre las espigas y cierre las
cubiertas del rodillo tractor de
alimentación.
6Engate os dois primeiros orifícios do papel nos pinos e feche os
protetores dos pinos.
