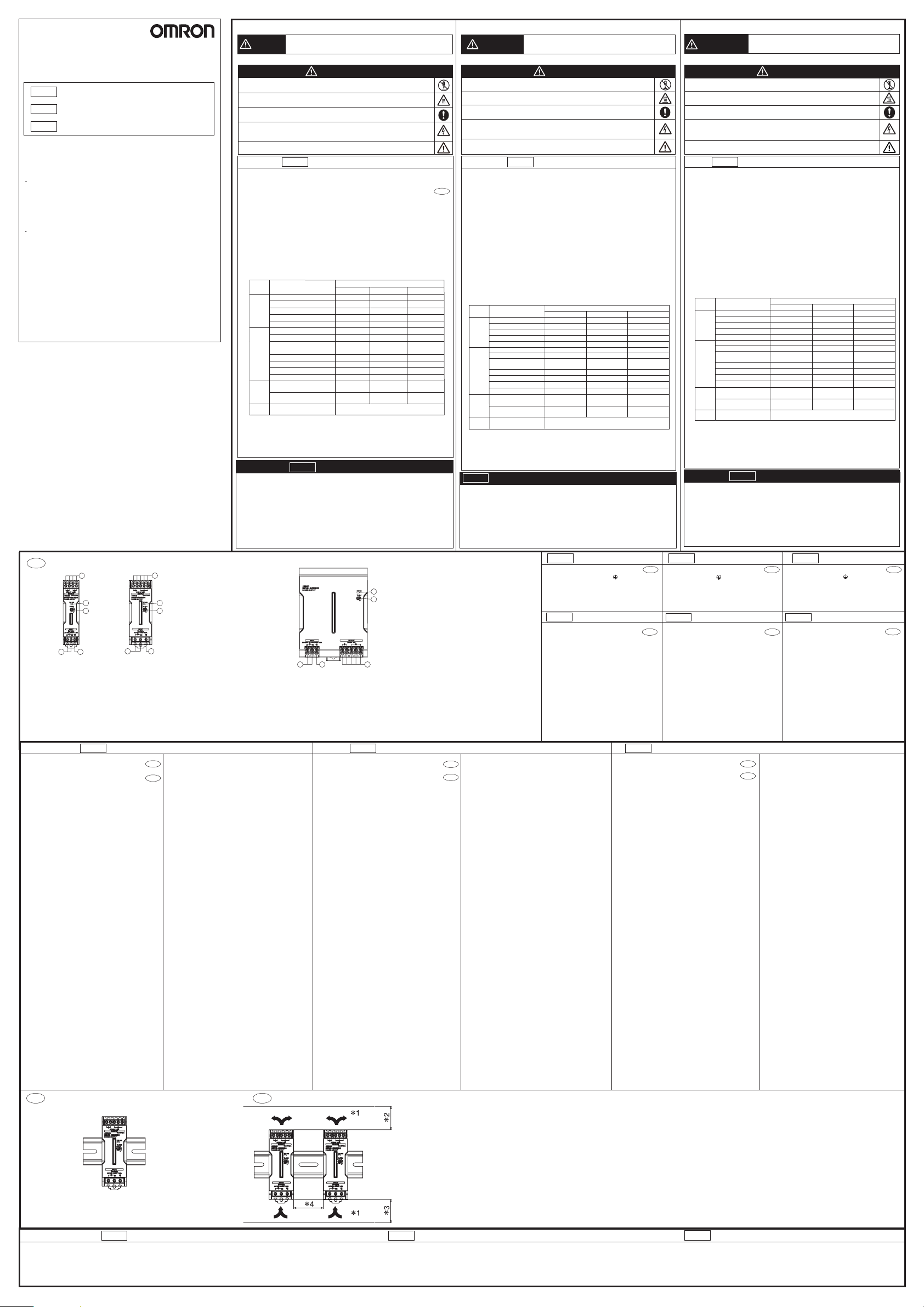

Omron S8VK-G Series User manual

©All Rights Reserved
INSTRUCTION MANUAL
Bedienungsanleitung
Manuel d’instructions
Safety standards
EN
S8VK-G
EN
FR
DE
OMRON Corporation
SWITCHING
POWER SUPPLY
Nomenclature
EN
Sicherheitsstandards
DE Normes de sécurité
FR
Conditions d'utilisation
Bezeichnungen
DE Nomenclature
FR
Fig.1 Fig.1 Fig.1
Fig.1 Fig.1 Fig.1
FR
Precautions for Correct Use
EN DE Maßnahmen für korrekten Anwendung FR Precaution d'usage pour une utilisation correcte
Fig. 3Fig. 2
EN DE FR
Kontakt Adresse Adresse du contact Contact address
Fig.2
Fig.3 Fig.3
Fig.2
• Pour monter d'autres types que Fig.2, consultez le
catalogue.
Montage
Fig.3
Fig.2
• Espace de montage
Installez le bloc d’alimentation de sorte que l’air circule
autour du bloc d’alimentation, celui-ci étant conçu pour que
le rayonnement de chaleur ait lieu par circulation naturelle
de l’air.
＊1 Sens de circulation de l’air
＊2 75 (mm) ou plus
＊3 75 (mm) ou plus
＊4 20 (mm) ou plus
Tolérance de tension d'entrée
Courant nominal:
100 V - 240 V c.a.
90 - 350 VDC
Les normes de sécurité UL 60950-1, cUR (CSA C22.2 n° 60950-1),
EN 50178, EN 60950-1 et stipulées par Lloyd s’appliquent pour une
entrée c.c.
Réglage de la tension de sortie
Réglage par défaut : Tension nominale
Portée de réglage : Réglable dans la plage de -10% à +15%
de la tension de sortie nominale à l’aide du bouton “V.ADJ”
⑤ situé à
la surface frontale du produit.
Si le bouton est tourné dans le sens des aiguilles d’une
montre, la tension de sortie augmente, et si le bouton est
tourné dans le sens inverse, la tension de sortie diminue.
Remarque:
La tension de sortie peut dépasser la plage de tension autorisée
lorsque l'opération "'V.ADJ" (⑤) est effectuée. Lors d’un ajustement
de la tension de sortie, vérifiez la tension de sortie du bloc
d'alimentation et assurez-vous que la charge n'est pas détruite.
Test de rigidité diélectrique
Rigidité diélectrique nominale :
3000 VCA entre les <bornes d’entrée① ensemble> et les
<bornes de sortie ③ensemble> pendant 1 minute. Lors du
test, réglez la coupure de courant du dispositif de test de la
tension de résistance sur 20 mA.
Remarques:
1. L’application soudaine d’une tension de 3000 Vc.a. peut
créer une surtension risquant d’endommager l’alimentation.
Augmentez et réduisez progressivement la tension de test.
2.
Assurez-vous de mettre en court-circuit toutes les bornes de sortie
du bloc d’alimentation pour éviter d’endommager ce dernier.
Test de résistance d’isolement
Lors du test de la résistance d’isolement du bloc de l’alimentation,
utilisez un ohmmètre pour courant continu réglé sur le calibre 500 VCC.
Remarque:
Assurez-vous de mettre en court-circuit toutes les bornes de sortie du
bloc d’alimentation pour éviter d’endommager ce dernier.
 Protection contre les surcharges
La charge et le bloc d’alimentation sont automatiquement protégés
contre les dommages dus aux surintensités grâce à la fonction de
protection contre les surcharges.
Lorsque le courant de sortie revient à l’intérieur de sa plage
nominale, la protection est automatiquement désactivée.
Remarques:
1. Si le bloc d’alimentation est en court-circuit ou subit une
surintensité pendant plus de 10 secondes, les composants
internes du bloc d’alimentation peuvent se détériorer ou
s’abîmer occasionnellement.
2. Autrement, les pièces internes pourraient être détériorées
ou endommagées. N’utilisez pas le produit pour des
applications dans lesquelles la charge provoque
fréquemment une pointe de courant ou une surcharge.
Protection contre les surtensions
Ce bloc d’alimentation est automatiquement protégé ainsi que
la charge contre les surtensions. La fonction de protection
contre les surtensions est activée si la tension de sortie
dépasse environ 130% de la valeur nominale. Pour remettre le
bloc d’alimentation à zéro, laissez-le hors tension pendant plus
de 3 minutes, puis remettez-le sous tension.
Remarque:
Eliminez obligatoirement la cause de surtension avant de
remettre le bloc d’alimentation sous tension.
En cas d’absence de tension de sortie
La cause possible de l’absence de tension de sortie peut être
la présence d’une surcharge ou d’une surtension, ou bien
l’activation d’un dispositif de verrouillage de protection.
Le verrouillage de protection peut fonctionner si une
surtension importante telle que celle due à la foudre se produit
pendant que le bloc d’alimentation est sous tension.
En cas d’absence de tension de sortie, prière de vérifier les
points suivants avant de nous contacter :
Vérification de l’état protégé contre la surcharge
•
Vérifier si la charge est en état de surcharge ou court-circuitée.
Lors de la vérification, débranchez les fils connectés à la charge.
•
Tentez d’éliminer la surtension ou d’annuler le verrouillage de
protection. Mettez le bloc d’alimentation hors tension et laissez-le
dans ces conditions pendant au moins 3 minutes. Remettez ensuite le
bloc d’alimentation sous tension pour voir si le problème a été résolu.
 Conformité avec les directives UE et les normes d'expédition
Se reporter au catalogue et au manuel de fonctionnement pour
plus de détails au sujet des conditions de fonctionnement
conformes aux directives CEM et normes d’expédition.
Overload Protection
The load and the Power Supply are automatically protected
from overcurrent damage by the overload protection
function.When the output current returns within the rated
range, overload protection is automatically cleared.
Notes:
1. If the power supply has been short-circuited or supplied
with an overcurrent longer than 10 seconds, the internal
parts of the power supply may occasionally be
deteriorated or damaged.
2. The internal parts may possibly be deteriorated or
damaged. Do not use the product for applications where
the load causes frequent inrush current and overload.
Overvoltage Protection
This power supply automatically protects itself and the load
from overvoltage.
Overvoltage protection is activated if the output voltage rises
above approx. 130% of the rated output voltage.
To reset the power supply, leave the power supply off for more
than 3 minutes and then turn it on again.
Note:
Be sure to clear the cause of the overvoltage, before turning on
the power supply.

In Case there is No Output Voltage
The possible cause for no output voltage may be the presence of
an overload or overvoltage condition, or may be due to the
functioning of an latching protective device. The latching
protection may operate if a large amount of surge voltage such
as a lightening surge occurs while turning on the power supply.
In case there is no output voltage, please check the following
points before contacting us:
Check the Overload Protected Status:
• Check whether the load is in overload status or is
short-circuited. Remove wires to load when checking.
•
Attempt to clear the overvoltage or latching protection function:
Turn the power supply off once, and leave it off for at least
3 minutes. Then turn it on again to see if this clears the
condition.
Conformance to EU Directives and Shipping Standards
Refer to the catalogue and this instruction manual for details on
the operating condition for compliance with the EMC Directive
and shipping standards.
Mounting
• For mounting types other than Fig.2, refer to the
catalogue
• Mounting Space
Install the power supply so that the air flow circulates
around the power supply, as the power supply is
designed to radiate heat by means of natural air flow.
＊1 Direction of air circulation
＊2 75 (mm) or more
＊3 75 (mm) or more
＊4 20 (mm) or more
Input Voltage Tolerance
Rating:
100 to 240 VAC
90 to 350 VDC
The UL 60950-1, cUR (CSA C22.2 No. 60950-1), EN 50178,
EN 60950-1, and Lloyd's safety standards are applicable for a
DC input.
Output Voltage Adjustment
Default Setting: Set at the rated voltage
Adjustable Range: Adjustable with “V.ADJ ” ⑤on the front
surface of the product from –10% to +15% of the rated output
voltage.
Turning clockwise increases the output voltage, and turning
counterclockwise decreases the output voltage.
Notes:
The output voltage may increase beyond the allowable voltage
range when "V.ADJ" (
⑤ ) operation is performed. When
adjusting the output voltage, check the output voltage of the
Power Supply and be sure that the load is not destroyed.
Dielectric Strength Test
Rated dielectric strength:
3000VAC between <input terminals① together > and <output
terminals③ together > for 1 minute.
When testing, set the cutoff current for the withstand voltage
test device to 20mA.
Notes:
1. Sudden switching of 3000VAC may possibly cause a
voltage surge, damaging the power supply.
Increase/decrease test voltage gradually.
2. Be sure to short-circuit all the output terminals of the power
supply to protect the power supply from damage.
Insulation Resistance Test
When testing the insulation resistance of the power supply,
use a DC ohmmeter at 500VDC.
Note:
Be sure to short-circuit all the output terminals of the power
supply to protect the power supply from damage.
・
Leitfaden für die Warnhinweise Guide des symboles d’avertissement
PRECAUTION
Sicherheitsmaß-nahmen Precaution d’usagepour la sécurité
Indications de sécurité
・Sicherheitshinweis
VORSICHT
VORSICHT
PRECAUTION
FR
DE
Weist darauf hin, dass die Nichtbeachtung eines Hinweises zu
kleineren bis minderschweren Verletzungen, zu Schäden am
Produkt oder zur fehlerhaften Funktion des Produktes führen kann.
Indique les faits qui, si ces informations ne sont pas prises en compte,
pourraient entraîner des blessures relativement graves ou légères, un
dégât matériel ou des anomalies de fonctionnement.
• Das Gerät sollte nicht demontiert, geändert oder repariert werden. Fassen Sie auch nicht in das Innere
des Geräts. Es können gelegentlich geringe elektrische Schläge, Brände oder Geräteausfälle auftreten.
• Un choc électrique mineur, un incendie ou une panne de l'appareil pourrait survenir. Ne démontez
pas, ne modifiez pas ou ne réparez pas l'appareil ni ne touchez jamais l'un de ses éléments internes.
• Risque occasionnel d’une légère brûlure. Ne pas toucher au produit pendant qu’il est
sous tension ou immédiatement après la mise hors tension.
• L'allumage peut être déclenché accidentellement. Resserrez les vis de la borne à un
couple spécifié 4.43
à 5.31 lb-in（0.5 à 0.6N ･ m）.
• Risque occasionnel de blessures légères suite à un choc électrique. Ne touchez pas les
bornes lorsque le produit est sous tension.
La tension de travail peut être de 370 V max. à l'intérieur. Cette tension peut aussi être
disponible 30 s après la coupure de courant.
• Risque occasionnel de léger choc électrique, d'incendie ou de panne du produit. Ne laissez pas entrer
des morceaux de métal, des conducteurs, des chutes ou des copeaux générés lors du montage.
• Dabei besteht die Gefahr leichter Verbrennungen. Das Produkt nicht beim Einschalten
und nicht unmittelbar nach dem Ausschalten berühren.
• Eine unbeabsichtigte Entzündung ist nicht auszuschließen. Ziehen Sie die Klemmen
mit dem vorgegebenen Anzugsdrehmoment 4.43
bis 5.31 lb-in（0.5 bis 0.6N･m）fest.
• Berühren Sie während der Stromzufuhr nicht die Klemmen. Schließen Sie nach Beendigung der
Verkabelung stets die Klemmenabdeckung.
Die interne Betriebsspannung kann 370 V betragen. Diese Spannung kann auch 30 Sekunden
nach dem Ausschalten vorliegen.
• Achten Sie darauf, dass keine Metall- und Leitungsabfälle oder Späne, die bei der Installierung
entstanden sind, in das Gerät gelangen. Es können gelegentlich geringe elektrische Schläge,
Brände oder Geräteausfälle auftreten.
(1) Installation/Lagerung
1. Lagern Sie das Produkt bei Raumtemperaturen zwischen – 40 bis + 85 °C, mit einer relativen Feuchte von 0 bis 95%.
2 . Die inneren Bauteile können sich gelegentlich verschlechtern oder anderweitig versagen.
Verwenden Sie das
Gerät nicht in einem Zustand, in dem der Betriebstemperaturbereich für jede Montageart
überschritten wird.
3. Verwenden Sie das Produkt bei einer relativen Feuchte zwischen 0 bis 95%.
4. Vermeiden Sie bitte direkte Sonnenneinstrahlung auf das Netzteil.
5. Vermeiden Sie bitte Orte, an denen das Netzteil chemischen Lösungnen, fremden Substanzen
ober korrosiven Gasen ausgesetzt ist.
6. Nicht an Orten, die starken Vibrationen ausgesetzt sind, montieren. Achten Sie besonders darauf, dass das
Netzteil so weit entfernt wie möglich von einer Vibrationsquelle oder stromführenden Leitungen angebracht wird.
Für die Verwendung auf einem Schiff muss zur Sicherung der Stromversorgung an beiden Enden eine Endplatte
(PFP-M) angebracht werden.
7. Wenn Sie das Netzteil in Bereichen mit starken elektronischen Störungen oder Überspannungen
betreiben, so stellen Sie sicher, dass Sie es so weit wie möglich von den Störquellen entfernen.
8. Die internen Bauteile könnten durch Wärmeabstrahlung beschädigt oder zerstört werden. Nicht
die Schraube an der Seitenfläche des Hauptgehäuses lösen.
(2) Verdrahtung
1. Führen Sie die Erdung immer vollständig aus. Es wird eine Schutzerdungsklemme verwendet,
die in den Sicherheitsstandards festgelegt wurde. Wurde die Erdung nicht vollständig
ausgeführt, können elektrische Schläge oder Fehlfunktionen auftreten.
2. Dabei besteht möglicherweise die Gefahr der Entstehung von Bränden. Stellen Sie sicher, dass
alle Eingangs- und Ausgangsklemmen richtig verdrahtet sind.
3. Um Auftreten der Anräucherung oder Entzündung durch anormale Belastung zu vermeiden, die
folgenden Materialien als Drähte zum Produkt benutzen.Empfohlener Kabeltyp
4. Der Klemmenblock oder die Steckverbindung darf bei Festziehen des Produktes nicht mit einem
Kraftansatz von mehr als 75 N niedergedrückt werden.
5.
Entfernen Sie die Schutzabdeckung des Produktes bevor es an die Stromnetzversorgung angeschlossen wird.
(3) Einstellung der Ausgangsspannung
1.
Der Ausgangsspannungsregler (V.ADJ) kann möglicherweise beschädigt werden. Nicht mehr Leistung als nötig zufügen.
2. Nicht die Nenn-Ausgangskapazität und Stromstärke nach dem Einstellen der Ausgangsspannung überschreiten.
(4) Für Einzelheiten wird auf den Produktkatalog verwiesen.
(1) Lieu d’installation/stockage
1. Rangez le produit dans un endroit où la température ambiante est de –40 à +85°C et l’humidité
relative de 0 à 95%.
2.
Les éléments internes peuvent occasionnellement être détériorés ou détraqués. Ne pas utiliser
dans un état qui dépasse la plage de température de fonctionnement de chaque orientation de
montage.
3. Utilisez le produit dans un endroit où l’humidité relative est de 0 à 95%.
4. Eviter les endroits exposés aux rayons directs du soleil.
5. Evitez les endroits exposés aux projections de liquides, gaz corrosifs et substances étrangères.
6. Evitez les endroits soumis aux chocs ou aux vibrations. En particulier, un dispositif tel qu’un
rupteur pouvant devenir source de vibration, placez le bloc d’alimentation le plus loin possible
de la source de choc ou de vibration. Pour une application sur un navire, toujours attacher une
plaque terminale (PFP-M) à chaque extrémité pour maintenir l'alimentation en place.
7. Si l'alimentation est utilisée dans une zone avec un bruit ou un courant électronique excessif,
assurez-vous de l'éloigner autant que possible des sources de bruit.
8.Une telle opération pourrait détériorer et endommager les composants internes par suite d’un mauvais
dégagement de chaleur. Ne desserrez pas la vis de la face latérale du corps principal.
(2) Disposition/Câblage
1.
Assurez-vous d’une mise à la terre parfaite : une borne de mise à la terre définie par les normes de sécurité en
vigueur. Si la mise à la terre n'est pas parfaite, cela peut provoquer un choc électrique ou des dysfonctionnements.
2. Risque éventuel d’un petit feu. Assurez-vous que les bornes d’entrée et de sortie sont connectées
correctement.
3. Afin d’éviter que la fumée ou le feu ne soit causé au niveau du fil par une charge anormale, utiliser pour le fil
les matériaux indiqués dans le tableau suivant.
Type de fil recommandé:
4. N’appliquez pas un effort supérieur à 75N sur le bornier lors du serrage.
5.
Enlevez obligatoirement la feuille recouvrant le produit, utilisée lors de l’usinage, avant de le mettre sous tension.
(3) Réglage de la tension de sortie
1. Le potentiomètre de réglage de la tension de sortie (V.ADJ) pourrait être endommagé. N’appliquez pas une
force excessive.
2. Faites attention à ce que la capacité de sortie nominale et le courant de sortie nominal ne soient pas
dépassés après le régalage de la tension de sortie.
(4) Pour plus de détails, voir le catalogue des produits.
Precautions for Safe Use
・Warning Symbols
 CAUTION
 CAUTION
•Minor electric shock, fire, or Product failure may occasionally occur. Do not
disassemble, modify, or repair the Product or touch the interior of the Product.
•Minor burns may occasionally occur. Do not touch the Product while power is being
supplied or immediately after power is turned OFF.
•The ignition may accidentally be caused. Tighten terminal screws to a specified
torque 4.43 to 5.31 lb-in(0.5 to 0.6N･m).
•Minor injury due to electric shock may occasionally occur. Do not touch the terminals while power is
being supplied.
Working voltage can be 370V max. inside. This voltage can be also available 30s after the switch off.
•Minor electric shock, fire, or Product failure may occasionally occur. Do not allow any pieces of
metal or conductors or any clippings or cuttings resulting from installation work to enter the Product.
(1) Installing/Storage Environment
1. Store the product with ambient temperature –40 to +85°C, and relative humidity 0 to 95%.
2. The internal parts may occasionally be deteriorated or broken. Do not use at a temperature that exceed
the operating temperature range for the mounting type.
3. Use the product where the relative humidity is 0 to 95%.
4. Avoid places where the product is subjected to direct sunlight.
5. Avoid places where the product is subjected to penetration of liquid, foreign substance, or corrosive gas.
6. Avoid places subject to shock or vibration.A device such as a contact breaker may be a vibration source.
Set the Power Supply as far as possible from possible sources of shock or vibration. For application on a ship,
always attach an End Plate (PFP-M) to each end to hold the Power Supply in place.
7. If the Power Supply is used in an area with excessive electronic noise or surge, be sure to separate the
Power Supply as far as possible from the noise sources.
8. The internal parts may occasionally deteriorate and be broken due to adverse heat radiation. Do not
loosen the screw on the side face of the main body.
(2) Arrangement/Wiring
1. Connect the ground completely. A protective earthing terminal stipulated in safety standards
is used. Electric shock or malfunction may occur if the ground is not connected completely.
2. The light ignition may possibly be caused. Ensure that input and output terminals are wired correctly.
3. Use the following material to the wire to be applied to the product for preventing from the
occurrence of the smoking or ignition caused by the abnormal load.Recommended Wire Type:
4. Do not apply more than 75N force to the terminal block when tightening it.
5. Be sure to remove the sheet covering the product for machining before power-on.
(3) Output Voltage Adjustment
1. The output voltage adjuster (V.ADJ) may possibly be damaged. Do not add unnecessary power.
2. Do not exceed the rated output capacity and current after adjusting the output voltage.
(4) See product catalogue for details.
Key to Warning Symbols
Indicates a potentially hazardous situation which, if not avoided,
may result in minor or moderate injury or in property damage.
Thank you for purchasing the S8VK-G.
This Instruction Manual describes the functions, performance, and application methods
required to use the S8VK-G.
• Make sure that a specialist with electric knowledge operates the S8VK-G.
• Read and understand this Instruction Manual, and use the product with enough
understanding.
Keep this Instruction Manual close at hand and use it for reference during operation.
Herzlichen Glückwunsch zum Kauf des S8VK-G.
Diese Bedienungsanleitung beschreibt die Funktionen, Leistungen und Anwendungsmethoden,
die für den Betrieb des S8VK-G erforderlich sind.
• Vergewissern Sie sich, dass das S8VK-G von Elektro-Fachleuten bedient wird.
• Lesen Sie diese Bedienungsanleitung sorgfältig durch und vergewissern Sie sich vor
dem Betrieb, alles verstanden zu haben.
Heben Sie die Bedienungsanleitung griffbereit auf und nutzen Sie sie während des
Betriebs als Referenz.
Nous vous remercions d'avoir fait l'acquisition de la S8VK-G.
Ce manuel d'instructions apporte une description des fonctions, des performances et des
méthodes d'application nécessaires à son utilisation.
• Assurez-vous qu'un spécialiste ayant une bonne connaissance de l'électricité soit
chargé de sa manipulation.
• Veuillez lire attentivement ce manuel d'instructions et vous assurer d'avoir bien
compris le fonctionnement de l'appareil avant de l'utiliser.
Gardez ce manuel à portée de main et utilisez-le comme référence pendant son utilisation.
Suitability for Use
EN
Vorsichtsmaßnahmen zum Gebrauch des Gerätes
DE
①Input terminal (L), (N)
(The fuse is located on the (L) side.)
②PE (protective earthing) terminal ( )
(A PE (protective earthing) terminal stipulated in the safety
standards is used. Connect fully to ground.)
③DC output terminal (–V), (+V)
④Output indicator (DC ON: green)
⑤Output voltage adjuster (V. ADJ)
①Eingangsklemme (L), (N)
(die Sicherung liegt an der linken (L) Seite.
②Schutzerdungsklemme ( )
(Es wird eine den Sicherheitsstandards entsprechende
Schutzerdungsklemme verwendet. Führen Sie die Erdung
vollständig aus.)
③DC-Ausgangsklemme (–V), (+V)
④Ausgangsanzeige (DC EIN: grün)
⑤Ausgangsspannungs-Trimmer (V.ADJ)
①Borne d’entrée (L), (N)
(Le fusible est situé sur le côté (L).
②Borne PE (mise à la terre) ( )
(Une borne PE (mise à la terre) définie par les normes de
sécurité en vigueur est utilisée. Assurez-vous d’une mise à
la terre parfaite.)
③Borne de sortie c.c. (–V), (+V)
④Voyant de sortie (DC ON : Vert)
⑤
Potentiomètre de réglage de la tension de sortie (V. ADJ)
1. Les bornes de sortie c.c. (③) sont isolées galvaniquement des bornes d’entrée (①).
2. Classe de surtension : III.
3. Cette appareil répond à la classe de protection 1.
4. Classe climatique : 3K3
: Suivant la norme EN50178(=VDE 0160).
Classe de surtension II.
: Suivant la norme UL60950-1 et EN60950-1.
S8VK-G240@@, S8VK-G480@@ :CSA niveau 5
Autre que ci-dessus :CSA niveau 3
Pour UL508 Listing, Température de l'air ambiant (Surrounding Air Temperature) : 40°C
Utiliser en environnement de pollution de degré 2.
Précautions concernant le fusible externe et la sécurité fonctionnelle pour la borne d'entrée c.c.
Le S8VK-G doit être protégé à l'aide d'un fusible externe.
Utiliser un des fusibles à action rapide suivants sur le côté positif (côté (L)) afin
de respecter les normes de sécurité lors de l'utilisation de l'entrée c.c.
S8VK-G015 @@ (350 VCC min. , 3A)
S8VK-G030
@@ (350 VCC min. , 4A)
S8VK-G060
@@ (350 VCC min. , 6A)
S8VK-G12024 (350 VCC min.
, 5A)
S8VK-G240
@@ (350 VCC min. , 8A)
S8VK-G480
@@ (350 VCC min. , 12A)
1. Die DC Ausgangsklemmen (③) sind galvanisch von den Eingangsklemmen (①) getrennt.
2. Überspannungkategorie: III.
3. Dieses Gerät hat die Schutzklasse 1.
4. Klimatische Klasse: 3K3
:Entsprechend EN50178(=VDE 0160).
Überspannungkategorie II.
:Entsprechend UL60950-1 und EN60950-1.
S8VK-G240@@, S8VK-G480@@ :CSA Grad 5
Andere als die oben genannten :CSA Grad 3
Für UL508 Listing, Umgebungstemperatur entsprechend (Surrounding Air Temperature) :
40°C  Zur Verwendung in Umgebungen mit Verschmutzungsgrad 2.
Vorsichtshinweise zur externen Sicherung und zur funktionellen Sicherheit des DC-Eingangs
Das S8VK-G muss mit einer externen Sicherung geschützt werden.
Um die Sicherheitsstandards bei der Verwendung eines DC-Eingangs einzuhalten,
verwenden Sie eine flinke Sicherung mit einer der folgenden Nennwerte auf der
positiven Seite ((L)-Seite).
S8VK-G015@@ (min. 350 V Gleichspannung, 3A)
S8VK-G030@@ (min. 350 V Gleichspannung, 4A)
S8VK-G060@@ (min. 350 V Gleichspannung, 6A)
S8VK-G12024 (min. 350 V Gleichspannung, 5A)
S8VK-G240@@ (min. 350 V Gleichspannung, 8A)
S8VK-G480@@ (min. 350 V Gleichspannung, 12A)
EN
2284452-5B
OMRON ELECTRONICS LLC
Phone: 1-800-55-OMRON
Phone: [phone]
Fax : [phone]
OMRON CANADA INC.
Phone: [phone]
Phone: [phone]
Fax : [phone]
UNITED KINGDOM
OMRON ELECTRONICS LTD.
Phone: [phone]
Fax : [phone]
Europe/Middle East Asia/Africa/Russia
OMRON Europe B.V.
Wegalaan 67-69, 2132 JD Hoofddorp, The Netherlands
Phone: [phone]
Fax : [phone]
Web site : http://industrial.omoron.eu/
GERMANY
OMRON ELECTRONICS G.m.b.H.
Phone: [phone]
Fax : [phone]
FRANCE
OMRON ELECTRONICS S.A.S.
Phone: [phone]
Fax : [phone]
Fig.3
MODEL
進口商台灣歐姆龍股份有限公司
地址：台灣台北市復興北路363號6樓
TEL ：[phone]
Standard mounting / Standard Montage / Montage Standard Mounting / Montage / Montage
Borne
Entrée
Sortie
Borne
de mise
à la terre
IT
Type de fil recommandé
AWG Câble rigide Câble torsadé
0.25 à 2.5mm2
0.35 à 2.5mm2
0.35 à 4mm2
0.5 à 4mm2
1.5 à 4mm2
0.25 à 2.5mm2
0.35 à 2.5mm2
0.5 à 2.5mm2
0.75 à 2.5mm2
0.75 à 4mm2
2.5 à 4mm2
2.5 à 4mm2
2.5 à 4mm2
4mm2
S8VK-G015@@,S8VK-G030@@
AWG24 à 12 0.25 à 4mm2
0.35 à 4mm2
0.35 à 6mm2
0.5 à 6mm2
1.5 à 6mm2
0.25 à 4mm2
0.35 à 4mm2
0.5 à 4mm2
0.75 à 4mm2
0.75 à 6mm2
2.5 à 6mm2
4à 6mm2
AWG22 à 12
AWG22 à 10
AWG20 à 10
AWG16 à 10
AWG24 à 12
AWG22 à 12
AWG20 à 12
AWG18 à 12
AWG18 à 10
AWG14 à 10
AWG12 à 10
S8VK-G060@@
S8VK-G12024
S8VK-G240@@
S8VK-G480@@
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
Toutesles
bornes
S8VK-G01524
S8VK-G12024,S8VK-G240 @@ ,
S8VK-G480
@@
S8VK-G015@@,S8VK-G030@@,
S8VK-G060@@
2.5 à 4mm2
2.5 à 6mm2
AWG14 à 12
AWG14 à 10
S8VK-G @@@@@
Modèle
Klemme Empfohlener Kabeltyp Modell
Nomenclature / Bezeichnungen / Nomenclature
S8VK-G030□□
S8VK-G060□□
S8VK-G12024
S8VK-G240□□
These diagrams are S8VK-G060□□. /
Diese Diagramme entsprechen S8VK-G060□□. /
Ces schémas concernent la série S8VK-G060□□.
Montaggio
• Nehmen Sie für andere Halterungstypen als Fig.2
auf den Katalog Bezug.
• Montagesitz
Die Leistungseinheit muß so montiert werden, dass
genügend Kühlung durch Luftstrom um die Leistungseinheit
herum gewährleistet ist.
Die Leistungseinheit gibt die Hitze durch den natürlich
kühlenden Luftstrom ab.
＊1 Durchflußrichtung Luftstrom
＊2 75 (mm) oder mehr
＊3 75 (mm) oder mehr
＊4 20 (mm) oder mehr
Versorgungsspannung
Nennspannung:
100 bis 240 V Wechselstrom
90 bis 350 V Gleichspannung
Die Sicherheitsstandards UL 60950-1, cUR (CSA C22.2 Nr.
60950-1), EN 50178, EN 60950-1 und Lloyd gelten für diesen
DC-Eingang.
Ausgangsspannung-Einstellung
Vorgabe-Einstellung: Auf Nennspannung einstellen
Einstellbereich: Einstellbar mit “V.ADJ” ⑤an der Vorderseite
Oberfläche des Produkts von –10% bis +15% der Nenn-
Ausgangsspanung.
Durch Drehen im Uhrzeigersinn wird die Ausgangsspannung
gesteigert,
und durch Drehen gegen den Uhrzeigersinn wird sie verringert.
Hinweis:
Bei der Ausführung von "V.ADJ" (⑤) kann die Ausgangsspannung
über den zulässigen Spannungsbereich hinaus ansteigen. Wird die
Ausgangsspannung abgestimmt, prüfen Sie die Ausgangsspannung
des Netzteils und vergewissern Sie sich, dass die Last nicht zerstört
wird.
Isolationsprüfspannung
Angegebene Isolationsprüfspannung:
3000 VAC zwischen den Eingangsklemmen < ①zusammen > und
den Ausgangsklemmen < ③zusammen > für 1 Minute.
Beim Prüfvorgang muß der Ausschaltspitzenstrom für die
dazugehörige
Sperrspannung des Testgerätes auf 20 mAeingestellt werden.
Hinweise:
1. Plötzliches Umschalten auf 3000VAC kann eine
Spannungsspitze bewirken und das Netzteil beschädigen.
Die Prüfspannung langsam steigern/senken.
2. Stellen Sie sicher, dass alle Ausgangsklemmen der
Stromversorgung kurzgeschlossen werden, um die
Stromversorgung vor einer Beschädigung zu schützen.
Test des lso|ationswiderstandes
Zum Testen des Isolationswiderstandes des Netzteiles
verwenden Sie bitte ein DC Ohmmeter für 500 VDC.
Hinweis:
Stellen Sie sicher, dass alle Ausgangsklemmen der
Stromversorgung kurzgeschlossen werden, um die
Stromversorgung vor einer Beschädigung zu schützen.
Strombegrenzung
Die Last und die Stromversorgung werden durch den Überspannungsschutz
automatisch vor einer Beschädigung durch Überspannung geschützt.
Wenn der Ausgangsstrom. in den Nennbereich zurückehrt, wird der
Strombegrenzung automatisch zurückgesetzt.
Hinweise:
1. Wenn die Stromversorgung kurzgeschlossen wird oder
länger als 10 Sekunden einem Überstrom ausgesetzt
wird, können interne Bauteile des Netzteils
beeinträchtigt oder beschädigt werden.
2. Dabei können interne Teile beeinträchtigt oder
beschädigt werden. Nicht das Produkt für
Anwendungen verwenden, wo die Last häufige
Einschaltstromstöße und Überlast verursacht.
Überspannungsschutz
Dieses Gerät schützt sich und die Last automatisch vor
Überspannung. Der Überspannungsschutz tritt ein, wenn
die Spannung ca. 130% des Nennwertes übersteigt.
Zur Rückstellung des Netzteils muß dieses für mehr als 3 Minuten
ausgeschaltet und dann erneut eingeschaltet werden.
Hinweis:
Klären Sie die Ursache für Überspannung bevor das
Netzteil wieder angeschlossen wird.
Wo keine Ausgangsspannung vorhanden ist:
Die mögliche Ursache für fehlende Ausgangsspannung kann das
Vorhandensein eines Überlast- oder Überspannungs-Zustands sein,
oder die Funktion einer Schutzsperrvorrichtung. Die Schutzsperrvorrichtung
kann arbeiten, wenn eine hohe Stpßspannung wie etwa bei Blitzschlag
auftritt, während die Stromversorgung eingeschaltet wird.
Wo keine Ausgangsspannung vorhanden ist, prüfen Sie bitte die
folgenden Punkte, bevor Sie sich an uns wenden.
Prüfen Sie den Überlast-Schutzstatus:
•
Prüfen Sie, ob die Last nicht im Überlaststatus ist oder ein Kurzschluss
vorliegt. Entfernen Sie beim Prüfen Verdrahtungen an Last.
• Versuchen Sie, die Überspannung oder Schutzsperrfunktion aufzuheben:
Schalten Sie die Betriebsstromversorgung einmal aus und lassen Sie sie
mindestens 3 Minuten lang ausgeschaltet. Dann schalten Sie sie erneut ein
und prüfen, ob dadurch der Fehlerzustand aufgehoben wurde.
Einhaltung der EU-Richtlinien und der Schifffahrtsstandards
Für Einzelheiten über die Betriebsbedingungen für die
Einhaltung der EMV-Richtlinien und der Schifffahrtsstandards
wird auf den Katalog und die Bedienungsanleitung verwiesen.
Fig. 1
1. DC output terminals (③) are galvanically isolated from the input terminals (①).
2. Overvoltage category III.
3. This equipment is for protection class 1.
4. Climatic class: 3K3
:According to EN50178 (=VDE0160).
1. Overvoltage category II.
2. This power supply is intended to be used in connection with information
technology equipment.
:According to UL60950-1 and EN60950-1.
Compliance with Class I Division 2 Hazardous Location:
SUITABLE FOR USE IN CLASS I, DIVISION 2, GROUPS A, B, C AND D
HAZARDOUS LOCATIONS, OR NONHAZARDOUS LOCATIONS ONLY.
WARNING - EXPLOSION HAZARD - DO NOT DISCONNECT EQUIPMENT
WHILE THE CIRCUIT IS LIVE OR UNLESS THE AREA IS KNOW TO BE
FREE OF IGNITABLE CONCENTRATIONS.
WARNING - EXPLOSION HAZARD - SUBSTITUTION OF ANY
COMPONENT MAY IMPAIR SUITABILITY FOR CLASS I, DIVISION 2.
S8VK-G240@@, S8VK-G480@@ :CSA Level 5
Other than the above :CSA Level 3
Surrounding Air Temperature according to UL508 Listing: 40°C
Use in pollution degree2 environment.
External Fuse and Functional Safety Precaution for DC Input
The S8VK-G must be protected with an external fuse.
To meet safety standards when you use a DC input, use one of the following
rated fast-acting fuses on Positive side ((L) side)．
S8VK-G015@@ (350 V min., 3A)
S8VK-G030@@ (350 V min., 4A)
S8VK-G060@@ (350 V min., 6A)
S8VK-G12024 (350 V min., 5A)
S8VK-G240@@ (350 V min., 8A)
S8VK-G480@@ (350 V min., 12A)
Model Recommend Wire Type
Terminal
Input
Output
Ground
terminal
All
terminals
AWG Solid wire Twisted wire
wires to be stripped: 8mm
AWG12 to 10
AWG14 to 10
AWG18 to 10
AWG18 to 12
AWG20 to 12
AWG22 to 12
AWG24 to 12
AWG16 to 10
AWG20 to 10
AWG22 to 10
AWG22 to 12
AWG24 to 12 0.25 to 4mm²0.25 to 2.5mm²
0.35 to 2.5mm²
0.35 to 4mm²
0.5 to 4mm²
1.5 to 4mm²
0.25 to 2.5mm²
0.35 to 2.5mm²
0.5 to 2.5mm²
0.75 to 2.5mm²
0.75 to 4mm²
2.5 to 4mm²
2.5 to 4mm²
2.5 to 4mm²
4mm²
0.35 to 4mm²
0.35 to 6mm²
0.5 to 6mm²
1.5 to 6mm²
0.25 to 4mm²
0.35 to 4mm²
0.5 to 4mm²
0.75 to 4mm²
0.75 to 6mm²
2.5 to 6mm²
AWG14 to 10 2.5 to 6mm²
AWG14 to 12 2.5 to 4mm²
4 to 6mm²
S8VK-G12024,S8VK-G240@@,
S8VK-G480@@
S8VK-G015@@,S8VK-G030@@,
S8VK-G060@@
S8VK-G @@@@@
S8VK-G015 @@ ,S8VK-G030 @@
S8VK-G060 @@
S8VK-G012024
S8VK-G240
@@
S8VK-G480 @@
S8VK-G01524
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G12024,S8VK-G24048
S8VK-G24024,S8VK-G48048
S8VK-G48024
câbles à dénuder : 8mm
Eingang
Ausgang
Massek
lemme
Spelatura cavi: 8mm
IT
AWG Volldraht VerdrillterDraht
0.25 bis 2.5mm
2
0.35 bis 2.5mm
2
0.35 bis 4mm2
0.5 bis 4mm2
1.5 bis 4mm2
0.25 bis 2.5mm
2
0.35 bis 2.5mm
2
0.5 bis 2.5mm2
0.75 bis 2.5mm2
0.75 bis 4mm2
2.5 bis 4mm2
2.5 bis 4mm2
2.5 bis 4mm2
4mm2
S8VK-G015@@,S8VK-G030@@
AWG24 bis 12 0.25 bis 4 mm
2
0.35 bis 4 mm
2
0.35 bis 6 mm
2
0.5 bis 6mm2
1.5 bis 6mm2
0.25 bis 4 mm
2
0.35 bis 4mm2
0.5 bis 4mm2
0.75 bis 4mm2
0.75 bis 6mm2
2.5 bis 6mm2
4bis 6mm2
AWG22 bis 12
AWG22 bis 10
AWG20 bis 10
AWG16 bis 10
AWG24 bis 12
AWG22 bis 12
AWG20 bis 12
AWG18 bis 12
AWG18 bis 10
AWG14 bis 10
AWG12 bis 10
S8VK-G060@@
S8VK-G12024
S8VK-G240@@
S8VK-G480@@
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
S8VK-G01524
S8VK-G12024,S8VK-G240 @@ ,
S8VK-G480
@@
S8VK-G015@@,S8VK-G030@@,
S8VK-G060@@
2.5 bis 4 mm
2
2.5 bis 6 mm
2
AWG14 bis 12
AWG14 bis 10
S8VK-G @@@@@
Alle
Klemmen
12
5
4
3
S8VK-G480□□
12 3
5
4
12
4
5
3
S8VK-G015□□
OMRON ist nicht für Übereinstimmung mit Normen, Vorschriften oder Regularien verantwortlich, die
für die Kombination von Produkten in der Kundenanwendung oder Verwendung des Produkts gelten.
Führen Sie alle erforderlichen Schritte aus, um die Eignung des Produkts für die Anlagen, Geräte
und Ausrüstungen, in denen es verwendet werden soll, sicherzustellen.
Beachten und befolgen Sie alle zutreffenden Verwendungseinschränkungen für dieses Produkt.
NIEMALS DIE PRODUKTE FÜR EINE ANWENDUNG EINSETZEN, DIE ERNSTHAFTE RISIKEN
FÜR LEBEN ODER SACHWERTE BEINHALTET, OHNE SICHERZUSTELLEN, DASS DIE
ANLAGE ALS GANZE UNTER BERÜCKSICHTIGUNG SOLCHER RISIKEN KONZIPIERT IST
UND DASS DAS OMRON-PRODUKT RICHTIG BEWERTET UND INSTALLIERT IST, UM DIE
VORGESEHENE FUNKTION INNERHALB DER ANLAGE RICHTIG AUSZUFÜHREN.
Siehe auch Produktkatalog für Garantie und Haftpflichtbegrenzung.
OMRON ne sera pas responsable de la conformité avec toutes normes, codes ou
règlements qui s’appliquent à l’association des produits dans l’application du client ou à
l’utilisation du produit. Prendre toutes les mesures nécessaires pour déterminer l’adéquation
du produit vis-à-vis des systèmes, machines et équipements avec qui il sera utilisé.
Connaître et respecter toutes les interdictions d’usage applicables à ce produit.
NE JAMAIS UTILISER LES PRODUITS POUR UNE APPLICATION PRESENTANT UN RISQUE
SERIEUX POUR LA VIE OU LES BIENS SANS S’ASSURER QUE LE SYSTEME ENTIER A ETE
CONÇU POUR FAIRE FACE AUX RISQUES ET QUE LE PRODUIT OMRON EST
EVALUE ET INSTALLE CONVENABLEMENT POUR L’USAGE ENVISAGE DANS
L’ENSEMBLE DE L’EQUIPEMENT OU DU SYSTEME.
Voir également le catalogue des produits pour la garantie et les limites de la responsabilité.
Omron Companies shall not be responsible for conformity with any standards, codes or regulations
which apply to the combination of the Product in the Buyer’ s application or use of the Product. At
Buyer’ s request, Omron will provide applicable third party certification documents identifying ratings
and limitations of use which apply to the Product. This information by itself is not sufficient for a
complete determination of the suitability of the Product in combination with the end product, machine,
system, or other application or use. Buyer shall be solely responsible for determining appropriateness
of the particular Product with respect to Buyer’ s application, product or system. Buyer shall take
application responsibility in all cases.
NEVER USE THE PRODUCT FOR AN APPLICATION INVOLVING SERIOUS RISK TO LIFE OR
PROPERTY OR IN LARGE QUANTITIES WITHOUT ENSURING THAT THE SYSTEM AS A WHOLE
HAS BEEN DESIGNED TO ADDRESS THE RISKS, AND THAT THE OMRON PRODUCT(S) IS
PROPERLY RATED AND INSTALLED FOR THE INTENDED USE WITHIN THE OVERALL
EQUIPMENT OR SYSTEM.

形
69.* スイッチング
パワーサプライ
©All Rights Reserved
取扱説明書
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
JPN
֯⭘䈤᰾Җ֯⭘䈤᰾Җ
CHN
ES
IT
この度は、S8VK-G をお買い上げいただきまして、まことにありがと
うございます。
この取扱説明書では、S8VK-G を使用する上で、必要な機能、性能、使
用方法などの情報を記載しております。
S8VK-G をご使用に際して以下のことを守ってください。
• S8VK-G は電気の知識を有する専門家が扱ってください。
• この取扱説明書をよくお読みになり、十分にご理解のうえ、正しく
ご使用ください。
この取扱説明書はいつでも参照できるよう大切に保管ください。
ᝏ䉒ᛘ䍝ҠҶS8VK-GⲴӗ૱DŽ
↔䈤᰾Җ޵䇠䖭ҶS8VK-G使用时的功能、性能及使用方法。
Ь䈧⭡ާ༷⭥≄⸕䇶ⲴӪઈᶕ󰪞֌S8VK-G。
Ь䈧ݵ࠶䰵䈫ᒦ⨶䀓ᵜ֯⭘䈤᰾ҖⲴ޵ᇩѻˈ޽↓⺞֯⭘ᵜӗ૱DŽ
䈧࿕ழ؍㇑ᵜ֯⭘䈤᰾Җԕׯ֌৲㘳DŽ
Grazie per aver acquistato l’S8VK-G.Nel presente Manuale di istruzioni
vengono descritte le funzioni, le prestazioni e i metodi applicativi
necessari per l'uso di S8VK-G.
• L’S8VK-G deve essere manovrato da personale esperto con
conoscenze in campo elettrico.
• Leggere a fondo il presente Manuale di istruzioni e verificare di aver
compreso il funzionamento del prodotto prima dell’uso.
Tenere il presente Manuale di istruzioni a portata di mano e utilizzarlo
come riferimento durante il funzionamento del prodotto.
Gracias por comprar el S8VK-G.Este manual de instrucciones describe
el funcionamiento, el rendimiento y los métodos de aplicación
necesarios para utilizar el S8VK-G.
• Asegúrese que la persona que utiliza el S8VK-G sea un especialista
que tiene los conocimientos de electricidad necesarios.
• Lea este manual de instrucciones y asegúrese de entender el
funcionamiento del aparato antes de utilizarlo.
Conserve este manual de instrucciones a mano y consúltelo mientras
utilice el producto.
①入力端子（L）、（N）（ヒューズは（L）側に挿入されています。
②PE（保護接地）端子（）
（安全規格で定められた PE( 保護接地 ) 端子のため、ｱｰｽは完全に接続してください。）
③直流出力端子（ー V）、（＋V）
④出力表示灯（DCON：緑）
⑤出力電圧調整トリマ（V．ADJ）
1. 直流出力端子（③）は、入力端子（①）と
電気的に分離されています。
2.過電圧カテゴリIII
3.機器は保護クラス 1
4.気候条件：3K3
以上 EN50178（=VDE0160）に従います。
過電圧カテゴリII：UL60950-1 と EN60950-1 に従います。
S8VK-G240!!、S8VK-G480!! ：CSAレベル 5
上記以外 ：CSAレベル 3
UL508Listing に従う周囲温度（SurrondingAirtemperature)：40℃
汚染度２の環境で使用してください。
1. I terminali di uscita in c.c. (③)sono isolati
galvanicamente dai terminali di ingresso(①).
2. Classe di sovratensione : III.
3. Questa apparecchiatura è in classe di protezione 1.
4. Classe climatica : 3K3
: Conforme alle norme EN50178(=VDE 0160)
Classe di sovratensione II.
: Conforme alle norme UL60950-1 e EN60950-1.
S8VK-G240!!,S8VK-G480!!: CSA Livello 5
Oltre a quanto indicato sopra: CSA Livello 3
Per UL508 Listing, Temperatura d’faria ambiente (Surrounding Air Temperature) : 40°C
Uso in ambienti con grado di inquinamento 2.
1.
Los terminales de salida de c.c. (③)están aislados
galvánicamente de los terminales de entrada (①).
2. Categoría de sobretensión : III.
3. Este equipo es de protección clase 1.
4. Clase climática : 3K3
: Conforme a EN50178 (=VDE 0160).
Categoría de sobretensión II.
: Conforme a UL60950-1 y EN60950-1.
S8VK-G240!!,S8VK-G480!! : CSA Nivel 5
Otro distinto al de arriba : CSA Nivel 3
Para UL508 Listing, Temperatura del aire circundante (Surrounding Air Temperature) :40°C
Uso en entorno de contaminación de grado 2.
①Terminale di ingresso (L), (N). (il fusibile si trova sul lato (L).
②Terminale di terra protettivo (PE) ( )
(Viene utilizzato un terminale di terra protettivo (PE) specificato negli standard di sicurezza.
Eseguire tutti i collegamenti della messa a terra.)
③Terminale di uscita c.c. (–V), (+V)
④Indicatore di uscita (DC ON: verde)
⑤Regolatore della tensione di uscita (V. ADJ)
①Terminal de entrada (L), (N). (El fusible está situado en el lado (L).
②
Terminal PE (puesta a tierra de protección) ( )
(A PE (puesta a tierra de protección) se usa un terminal estipulado en las normas de seguridad.
Conectar completamente a tierra.)
③Terminal salida c.c. (– V), (+V)
④Indicador de salida (DC ON: verde)
⑤Potenciómetro de tensión de salida (V.ADJ)
Fig.1
Fig.1
Fig.1
Fig.1
Fig.1
Fig.1
各部の名称 / 䜘ս〠/ Nomenclatura / Descripción
Fig. 1
Descripción
Standard di sicurezza
Normas de seguridad
Nomenclatura
各部の名称
JPN
ES
IT
安全規格
JPN
Fig.1
Fig.1
CHN
CHN
ES
IT
Indirizzi di riferimento
お問い合せ先
Dirección de contacto
JPN IT ES
オムロン株式会社
インダストリアルオートメーション
ビジネスカンパニー
OMRONCorporation
ShiokojiHorikawa,Shimogyo-ku,
kyoto,600-8530Japan
●カスタマサポートセンタ
0120−919−066（フリーコール）
携帯電話やPHSからのご利用は
電話055-982-5015(通話料がかかります)
【技術のお問い合わせ時間】
営業時間：8:00〜21:00 営業日：365日
上記フリーコール以外の制御機器の技術窓口：
電話055-982-5000(通話料がかかります)
●FAXによるお問い合わせは下記をご利用ください。
カスタマサポートセンタ お客様相談室 FAX055-982-5051
●インターネットによるお問い合わせは下記をご利用ください。
http://www.fa.omron.co.jp
●その他のお問い合わせ先
納期・価格・修理・サンプル・仕様書は貴社のお取引先、
または貴社担当オムロン営業員にご相談ください。
ѣള
⅝࿼嗏㠠ࣞδѣളεᴿ䲆ޢ
Phone: [phone]
Fax : [phone]
香港
歐姆龍（香港）自動化有限公司
Phone: [phone]
Fax : [phone]
台灣
台灣歐姆龍股份有限公司
Phone: [phone]
Fax : [phone]
大韓民国
OMRON Electronics Korea Co., Ltd.
Phone: [phone]
Fax : [phone]
Europe/Middle East Asia/Africa/Russia
OMRON Europe B.V.
Wegalaan 67-69, 2132 JD
Hoofddorp, The Netherlands.
Phone : [phone]
Fax : [phone]
Web site : http://industrial.omron.eu/
ITALY
OMRON ELECTRONICS S.P.A.
Phone : [phone]
Fax : [phone]
SPAIN
OMRON ELECTRONICS IBERIA S.A.U.
Phone : [phone]
Fax : [phone]
AUSTRALIA 
OMRON ELECTRONICS PTY.LTD.
Phone: [phone]
Fax : [phone]
SINGAPORE
OMRON ASIA-PACIFIC PTE.LTD.
Phone: [phone]
Fax : [phone]
Fig. 2
Fig. 3 取り付け方法について / ᆹ㻵ᯩ⌅/ Montaggio / Montaje
標準取り付け状態/ḷ߶ᆹ㻵/Montaggioverticale/MontajeEstándar
S8VK-G030□□
S8VK-G060□□
S8VK-G12024
S8VK-G240□□
外形図はS8VK-G060□□を使用しています。/
S8VK-G060□□
Ⲵཆᖒമ /
Questo diagramma èper i modelli S8VK-G060□□./
Estos diagramas son del S8VK-G060□□.
ķ䗃ޕㄟᆀ (L), (N)(؍䲙эսҾ(L)חDŽ
ĸ3(˄؍ᣔ᧕ൠ˅ㄟᆀ
˄֯⭘Ҷᆹޘḷ߶ѝ㿴ᇊⲴ3(˄؍ᣔ᧕ൠ˅ㄟᆀDŽᆼޘ᧕ൠDŽ˅
ĹDC䗃ࠪㄟᆀ(–V)ˈ(+V)
ĺ䗃ࠪᤷ⽪⚟(DC ON˖㔯㢢)
Ļ䗃ࠪ⭥঻䈳ᮤ᯻䫞(V.ADJ)

1. DC䗃ࠪㄟᆀ˄Ĺ˅о䗃ޕㄟᆀ˄ķ˅
ᱟ⴨ӂ⭥㔍㕈ⲴDŽ
2. 䗷⭥঻ category IIIDŽ
3. 䘉њ䇮༷Ѫ䱢ᣔㅹ㓗1DŽ
4. ≄ىㅹ㓗˖3K3˖ṩᦞ EN50178˄=VDE0160˅DŽ
䗷⭥঻ category II。˖ㅖ UL60950-1 和EN60950-1标准。
S8VK-G240!!, S8VK-G480!!˖CSA Level 5
оԕкн˖CSA Level 3
ㅖUL508㿴ᇊⲴ⧟ຳ≄⑙˖40°C ൘2ᓖ⊑ḃ⧟ຳѝ֯⭘DŽ
ࡦ䙐অս
⅗࿶嗉(к⎧)ᴹ䲀ޜ
к⎧ᐲ⎖ьᯠ䠁ẕࠪ࣐ᐕ䠁䐟 789 
201206
ൠ൰˖
䛞㕆˖
http://www.fa.omron.com.cn
㖁൰˖
800ݽ䍩ᢰᵟ૘䈒⭥䈍˖(ӵ䲀Ҿѝഭབྷ䱶)
800-820-4535
ᢰᵟ૘䈒
Contact address
OMRON Corporation
Shiokoji Horikawa, Shimogyo-ku, kyoto, 600-8530 Japan
OMRON Europe B.V.
Wegalaan 67-69, 2132 JD Hoofddorp, The Netherlands
㚄㌫ᯩᔿ
台灣歐姆龍股份有限公司（台北）
電 話：886-2-27153331
台灣歐姆龍股份有限公司桃園營業所
電 話：886-3-3554463
台灣歐姆龍股份有限公司台中營業所
電 話：886-4-23250834
歐姆龍亞洲有限公司（香港）
電 話：852-23753827
台灣歐姆龍股份有限公司
台南營業所
電 話：886-6-2903797
外部ヒューズおよび機能安全に関する注意事項（DC 入力時）
S8VK-G は外部ヒューズで保護する必要があります。
DC 入力時の安全規格要件を満足するため以下の定格の速断
型ヒューズを（L) 側に接続してご使用ください。
S8VK-G015□□（DC350V 以上、3A）
S8VK-G030□□（DC350V 以上、4A）
S8VK-G060□□（DC350V 以上、6A）
S8VK-G12024（DC350V 以上、5A）
S8VK-G240□□（DC350V 以上、8A）
S8VK-G480□□（DC350V 以上、12A）
DC䗃ޕⲴཆ᧕؍䲙э઼࣏㜭ᆹޘ⌘᜿һ亩DŽ
S8VK-Gᗵ享֯⭘ཆ᧕؍䲙э؍ᣔDŽ
Ѫ┑䏣ⴤ⍱䗃ޕⲴᆹޘḷ߶ˈ䈧⭘ԕлⲴ仍ᇊᘛ䙏⟄ᯝ؍䲙
э䘎᧕˄L˅חDŽ
S8VK-G015!! ˄350 VDCԕк 3A˅
S8VK-G030!! ˄350 VDCԕк 4A˅
S8VK-G060!! ˄350 VDCԕк 6A˅
S8VK-G12024˄350 VDCԕк5A˅
S8VK-G240!! ˄350 VDCԕк 8A˅
S8VK-G480!!˄350 VDCԕк 12A˅
Precauzioni relative al fusibile esterno e alla sicurezza funzionale
per il terminale d'ingresso c.c.
L'S8VK-G deve essere protetto utilizzando un fusibile esterno.
Utilizzare uno dei fusibili ad azione rapida sul lato positivo (lato (L))
indicati di seguito in modo da rispettare le norme di sicurezza
previste per l'uso della tensione in ingresso c.c.
S8VK-G015!! (Minimo 350 V c.c., 3A)
S8VK-G030!! (Minimo 350 V c.c., 4A)
S8VK-G060!! (Minimo 350 V c.c., 6A)
S8VK-G12024 (Minimo 350 V c.c., 5A)
S8VK-G240!! (Minimo 350 V c.c., 8A)
S8VK-G480!! (Minimo 350 V c.c., 12A)
Precauciones sobre el fusible externo y la seguridad funcional para la
entrada de c.c.
El S8VK-G debe estar protegido por un fusible externo.
Utilice uno de los fusibles de acción rápida en el lado positivo (lado (L))
que se indican a continuación para cumplir con las normas de
seguridad previstas para el uso de la entrada de c.c.
S8VK-G015!! (350 Vc.c. mín., 3A)
S8VK-G030!! (350 Vc.c. mín., 4A)
S8VK-G060!! (350 Vc.c. mín., 6A)
S8VK-G12024 (350 Vc.c. mín., 5A)
S8VK-G240!! (350 Vc.c. mín., 8A)
S8VK-G480!! (350 Vc.c. mín., 12A)
12
5
4
3
S8VK-G480□□
12 3
5
4
12
4
5
3
S8VK-G015□□
䜘ս〠䜘ս〠
ᆹޘḷ߶ᆹޘḷ߶
联系方式
CHN
䆖ḷ䇶Ⲵѹ䆖ḷ䇶Ⲵѹ
⌘᜿
• 䆖ḷ䇶䆖ḷ䇶
ϔ⌘᜿㤕󰪞֌нᖃⲴ䈍ᴹ㜭⭏䖫ѝ
ᓖՔᇣᡆ䇮༷ᦏൿⲴড䲙DŽ
•㜭Պᕅ䎧䀖⭥ǃ䎧⚛ᡆӗ૱ᦏൿDŽѕ⾱᣶࠶ǃ᭩䙐ǃ
؞⨶ᵜӗ૱ᡆ䀖᪨ӗ૱޵䜘DŽ
↓⺞Ⲵ֯⭘ᯩ⌅↓⺞Ⲵ֯⭘ᯩ⌅
CHN
CHN ֯⭘ᰦⲴ⌘᜿һ亩֯⭘ᰦⲴ⌘᜿һ亩
•㜭Պᕅ䎧✛ՔDŽ䙊⭥ѝᡆ࠷ᯝ⭥Ⓚ䈧н㾱傜к
᧕䀖⭥ⓀᵜփDŽ
•㜭Պሬ㠤᜿ཆ⛩⚛DŽ䈧ሶ㓸ㄟ㷪䪹ᤗ㍗㠣㿴ᇊⲴ
ᢝ⸙4.43~5.31lb-in（0.5~0.6N•m）DŽ
•㜭Պᕅ䎧䀖⭥DŽ䙊⭥ѝѕ⾱䀖᪨ㄟᆀDŽ䙊⭥ᰦˈ
ᵜփ޵䜘⭥঻ᴰབྷѪ370VDŽ
࠷ᯝ⭥Ⓚ30。޵Պ↻⮉↔⭥঻DŽ
•㜭Պᕅ䎧䀖⭥ǃ䎧⚛ᡆӗ૱ᦏൿDŽᆹ㻵䗷〻ѝˈ
ѕ⾱䠁኎⡷ǃሬփǃཀྵᆀᡆ࢚࠰䘋ޕᵜӗ૱DŽ
ᆹ㻵֯⭘㾱≲ᆹ㻵֯⭘㾱≲
CHN
AWG
0.25~2.5mm
2
0.35~2.5mm
2
0.35~4mm
2
0.5~4mm
2
1.5~4mm
2
0.25~2.5mm
2
0.35~2.5mm
2
0.5~2.5mm
2
0.75~2.5mm
2
0.75~4mm
2
2.5~4mm
2
2.5~4mm
2
2.5~4mm
2
4mm
2
S8VK-G015!!,S8VK-G030!!
AWG24~12 0.25~4m
m
2
0.35~4mm
2
0.35~6mm
2
0.5~6mm
2
1.5~6mm
2
0.25～4mm
2
0.35~4mm
2
0.5~4mm
2
0.75~4mm
2
0.75 ~ 6 mm
2
2.5~6mm
2
4~6mm
2
AWG22~12
AWG22~10
AWG20~10
AWG16~10
AWG24~12
AWG22~12
AWG20~12
AWG18~12
AWG18~10
AWG14~10
AWG12~10
⭥㓯㔍㕈ቲ࢕ࠪ ：8mm
S8VK-G060!!
S8VK-G12024
S8VK-G240!!
S8VK-G480!!
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
ᡰᴹㄟᆀ
S8VK-G01524
S8VK-G12024,S8VK-G240!!,
S8VK-G480!!
S8VK-G015!!,S8VK-G030!!,
S8VK-G060!!
2.5~4mm
2
2.5~6mm
2
AWG14~12
AWG14~10
S8VK-G!!!!!
(1) ᆹ㻵ᆈۘ⧟ຳ
1. 䈧൘⧟ຳ⑙ᓖѪ–40~+85°Cˈ⴨ሩ⒯ᓖѪ0~95%ⲴᶑԦлۘ㯿ᵜӗ૱DŽ
޵䜘䜘Ԧ㜭Պ࣓ᡆᦏൿDŽ䈧൘䎵䗷䈕ᆹ㻵㊫රⲴᐕ֌⑙ᓖ㤳തⲴ
⑙ᓖл֯⭘ᵜӗ૱DŽ
䈧൘⴨ሩ⒯ᓖ0~95%Ⲵ൪ᡰ޵֯⭘ᵜӗ૱DŽ
䈧н㾱൘ᰕݹⴤሴⲴ൪ᡰл֯⭘ᵜӗ૱DŽ
н㾱ሶᵜӗ૱㖞Ҿ▞⒯৺㞀㲰ᙗⲴ⏢փᡆ≄փⲴ⧟ຳлDŽ
䚯ݽߢ઼ࠫᥟࣘDŽ
䀖⭥ᯝ䐟ಘ㻵㖞㜭Պӗ⭏ᥟࣘˈᵜӗ૱ᓄ㖞Ҿቭ㜭䘌⿫ಚ丣ⓀⲴൠᯩ
ԕ䚯ݽߢࠫᡆᥟࣘDŽ↔ཆˈ൘㡩㡦к֯⭘ᰦ䈧࣑ᗵ൘ѫᵪєㄟᆹ㻵㓸ㄟᶯ
˄PFP-M˅䘋㹼പᇊDŽ
ྲ󰵭൘⭥ᆀಚ༠ᡆ⭥⎼䗷儈Ⲵൠᯩ֯⭘⭥Ⓚˈ䈧⺞؍֯⭥Ⓚоಚ༠ᶕⓀ؍
ᤱቭ㜭䘌Ⲵ䐍⿫DŽ
ྲ󰵭ᮓ✝н࡙ˈᵜӗ૱޵䜘ݳಘԦᙗ㜭㜭ᚦᡆᦏൿˈᡰԕ䈧н㾱󰪖㠚
ᤗᶮ⭥ⓀᵜփкⲴ㷪эDŽ
3.
4.
6.
7.
8.
5.
2.
䇮㖞䝽㓯
2.
3.
1.
䈧䘎᧕ൠ㓯ˈ⺞؍᧕ൠㄟᆀ༴Ҿᆹޘ֯⭘⣦ᘱDŽྲ󰵭⋑ᴹ᧕ൠ㓯ˈ㜭Պ
ᴹ䀖⭥ড䲙ᡆ⭏᭵䳌DŽ
ᴹ㜭ᕅ䎧䖫ᗞⲴ⵰⚛DŽ䈧⺞䇔䗃ޕ䗃ࠪㄟᆀⲴ↓⺞䝽㓯DŽǂ
ѪҶ䱢→⭥Ⓚ䘎᧕ሬ㓯൘䗷䖭ᰦ✏䎧⚛ㅹ⧠䊑Ⲵ⭏ˈ䈧䘹⭘ԕлᶀᯉ
֌Ѫ䘎᧕ሬ㓯DŽ
(3) 䗃ࠪ⭥঻䈳ᮤ
1.
2.
䗃ࠪ⭥঻䈳㢲᯻䫞(V.ADJ)㜭Պ㻛ᦏൿDŽᡰԕ䈧ᯭ࣐нᗵ㾱Ⲵཆ࣋DŽ
䈧⺞؍൘䈳ᮤ䗃ࠪ⭥঻ˈ䗃࣏ࠪ⦷઼䗃ࠪ⭥⍱нՊ䎵䗷仍ᇊ٬DŽ

㍗പㄟᆀᰦˈ䈧н㾱⭘75NԕкⲴ࣋৫᤹঻ㄟᆀDŽ
 䙊⭥ࡽˈ䈧⺞ᇊ࣐ᐕᰦ㾶ⴆ൘ӗ૱к䶒Ⲵ㮴㟌ᐢ㓿㻛лDŽ
4.
5.
(4) ᴹޣ䈖ᛵˈ䈧৲䰵ӗ૱ⴞᖅDŽ
ර
㓸ㄟ
䗃ޕ
䗃ࠪ
᧕ൠ㓸ㄟ
ᆹ㻵
gሩҾFig.2ѻཆⲴᆹ㻵㊫රˈ䈧৲䰵ӗ૱ⴞᖅDŽ
ᆹ㻵オ䰤
ѪҶ؍ᤱᆹ㻵ӗ૱Ⲵ䮯ᵏؑ䎆ᙗˈ䈧⌘᜿ᮓ✝DŽ
ᵜ૱䟷⭘オ≄㠚❦ሩ⍱ᮓ✝ᯩᔿˈᆹ㻵ᰦ䈧֯⭥ⓀઘതⲴオ≄⍱䙊DŽ
g
ㅤ＊ 1 オ≄Ⲵሩ⍱ᯩ
ㅤ＊ 2 75（mm）ԕк
ㅤ＊ 3 75（mm）ԕк
ㅤ＊ 4 20（mm）ԕк
ᇩ䇨䗃ޕ⭥঻
仍ᇊ⭥঻˖
100~240 VAC
90~350 VDC
DC䗃ޕᰦⲴ䘲⭘ᆹޘḷ߶ѪUL60950-1ǃcUR˄CSA C22.2 No.60950-1ǃ
EN50178ǃEN60950-1઼㤡ഭࣣ∿ḷ߶DŽ
䗃ࠪ⭥঻䈳ᮤ
ࠪলᰦ : 䇮ᇊ䗃ࠪ⭥঻Ѫ仍ᇊ⭥঻。
䈳ᮤ㤳ത : 䈳㢲ӗ૱↓䶒「V.ADJ」 (⑤)᯻䫞䈳㢲㤳തӾ仍ᇊ䗃ࠪ
⭥঻Ⲵ - 10%~+15%
亪ᰦ䪸᯻䖜ᰦ໎བྷ䗃ࠪ⭥঻䘶ᰦ䪸᯻䖜ᰦ߿ሿ䗃ࠪ⭥঻DŽ
⌘:
䙊䗷ĀV.ADJā˄⑤˅Ⲵ䈳㢲ˈ䗃ࠪ⭥঻㜭໎࣐ࡠݱ䇨⭥঻㤳തѻཆDŽ
ᡰԕ䈳ᮤ䗃ࠪ⭥঻ᰦˈ䈧⺞䇔⭥ⓀⲴ䗃ࠪ⭥঻ᒦ䱢→䍏䖭䚝ࡠ⹤ൿDŽ
㙀⭥঻ᇎ傼
3000VACҾ < ᡰᴹ䗃ޕㄟᆀķ >઼ < ᡰᴹ䗃ࠪㄟᆀ Ĺ >
ѻ䰤ᤱ㔝1࠶䫏DŽ
ᇎ傼ᰦ㙀⭥঻⍻䈅㻵㖞Ⲵ࠷ᯝ⭥⍱䇮㖞Ѫ 20mA。
⌘:
1.ケ❦࣐䖭 3000VAC儈঻㜭ӗ⭏⭥঻ߢࠫ㘼ᦏൿ⭥ⓀDŽ
䈧㕃ធ໎࣐߿ሿᇎ傼⭥঻DŽ
2.ᇎ傼ᰦˈ⸝᧕ᡰᴹ䗃ࠪㄟᆀԕ䚯ݽ⭥ⓀᦏDŽ
㔍㕈⭥䱫ᇎ傼
ᇎ傼䟷⭘ⴤ⍱500VDC⅗࿶㺘DŽ
⌘:
ᇎ傼ᰦˈ⸝᧕ᡰᴹ䗃ࠪㄟᆀԕ䚯ݽ⭥ⓀᦏDŽ
䗷䖭؍ᣔ
䗷䖭؍ᣔ࣏㜭ԕ㠚ࣘ؍ᣔ䍏䖭઼⭥Ⓚݽ䗷⭥⍱ⲴᦏᇣDŽ
ᖃ䗃ࠪ⭥⍱എࡠ仍ᇊ٬㤳തԕ޵ᰦˈ䗷䖭؍ᣔ㠚ࣘ⎸DŽ
⌘:
1.ྲ󰵭൘⭥Ⓚ⸝䐟ᡆ䗷⭥⍱⣦ᘱлᤱ㔝䘀㹼ˈ⭥Ⓚ޵䜘ݳಘԦᙗ㜭㜭ᚦᡆ
ᦏൿDŽ䈧н㾱䘎㔝䎵䗷10sԕкDŽ
2.⭥Ⓚ޵䜘ݳಘԦᙗ㜭㜭ᚦᡆᦏൿDŽн㾱൘䗷䖭ᡆ䗃ࠪח⎚⎼⭥⍱仁㑱⭏
Ⲵᛵߥл֯⭘䈕ӗ૱DŽ
䗷⭥঻؍ᣔ
䈕⭥Ⓚ㜭ཏ㠚ࣘ؍ᣔ㠚䓛৺䍏䖭ݽ䗷⭥঻ⲴᦏᇣDŽ
ྲ󰵭䗃ࠪ⭥঻䎵䗷仍ᇊ䗃ࠪ⭥঻㓖130%ԕкᰦˈ䗷⭥঻؍ᣔᔰ࿻ᐕ֌ˈ
ᰐ䗃ࠪ⭥঻DŽ
ྲ󰵭㾱䇙⭥Ⓚ༽սˈ䈧ݸሶ⭥Ⓚ䗃ޕ࠷ᯝᒦ᭮㖞3࠶䫏ԕкˈ❦޽
䟽ᯠᔰ⭥ⓀDŽ
⌘˖
൘䟽ᯠᔰ⭥Ⓚѻࡽˈ䈧⺞؍ᕅ䎧䗷⭥঻Ⲵ৏ഐᐢ㻛ᧂ䲔DŽ
ྲ󰵭⋑ᴹ䗃ࠪ⭥঻
ሬ㠤ᰐ䗃ࠪ⭥঻Ⲵ৏ഐ㜭ᱟ༴Ҿ䗷䖭ᡆ䗷⭥঻؍ᣔ⣦ᘱˈᡆᱟ䰙䬱؍ᣔ
࣏㜭⣦ᘱDŽᖃ൘䗃ޕкᯭ࣐䈨ྲ䴧ࠫㅹᖸབྷⲴ⎚⎼⭥঻ᰦˈ䰙䬱؍ᣔ࣏㜭
㜭ᣅޕᐕ֌DŽ
ྲ󰵭⭥Ⓚ⋑ᴹ䗃ࠪˈ䈧൘оᮍޜ㚄㌫ѻࡽݸỰḕԕл2⛩˖
gỰḕ䗷䖭؍ᣔ⣦ߥ
Ựḕ䍏䖭ᱟ༴Ҿ䗷䖭⣦ᘱᡆ⸝䐟⣦ᘱDŽỰḕᰦ䈧〫䲔᧕൘䍏䖭к
Ⲵ䘎㓯ˈⴻк䘠⣦ᘱᱟᐢ㻛ࡐ䲔DŽ
gѪҶ␵䲔䗷⭥঻ᡆ䰙䬱؍ᣔ࣏㜭˖
ޣ䰝⭥Ⓚˈ᭮㖞3࠶䫏ԕкˈ❦޽ᔰ⭥Ⓚˈⴻк䘠⣦ᘱᱟᐢ㻛␵䲔DŽ
ㅖEUᤷԔ઼㡩㡦㿴Ṭ
ᴹޣѪㅖEUᤷԔ઼㡩㡦㿴Ṭᡰ䴰ᢗ㹼Ⲵ֯⭘ᶑԦˈ䈧৲䰵ӗ૱ⴞᖅ઼֯⭘䈤
᰾ҖDŽ
ᇎᗳ㓯 ৼ㔎㓯
᧘㦀֯⭘㓯ᖴ
൘ᇒᡧⲴᓄ⭘ѝˈ⅗࿶嗉н䍏䍓ӗ૱оԫօᇒᡧㄟӗ૱ᡰ⎹
৺Ⲵ㿴Ṭǃ㿴㤳઼ḷ߶؍ᤱа㠤ᙗDŽ䈧࣑ᗵ㘳㲁ᵜӗ૱ሩҾ
ᡰᓄ⭘Ⲵ㌫㔏ǃᵪಘ઼䇮༷䰤Ⲵ䘲⭘ᙗDŽ֯⭘ᰦ䈧⌘᜿ᒦ䚥
ᆸᵜӗ૱Ⲵ⾱→һ亩DŽ
൞⋗ᴿ⺤䇚᮪Ѡ㌱㔕䇴䇗ᰬᡶ㘹㲇ࡦⲺ伄䲟θԛ⋗ᴿ⺤䇚
൞䇴༽ૂ㌱㔕ѣ䈛⅝࿼嗏ӝ૷Ⲻ仓ᇐֵ⭞ᶗԬૂ↙⺤ᆿ㻻ᶗ
ԬⲺ᛻߫сθ⾷↘ሼᵢӝ૷ᓊ⭞ӄሯӰ䓡䍘ӝᆎ൞ћ䠃ধ
䲟Ⲻ൰Ⱦ
䈖㿱ӗ૱㿴ṬҖѝ؍䇱৺ݽ䍓һ亩޵ᇩDŽ
Fig.3
Fig.2
Precauzioni per l'utilizzo corretto
IT
Montaggio
•Per tipi di montaggio diversi da Fig.2, fare riferimento al catalogo.
•Spazio per il montaggio
Installare l'unità di alimentazione in modo che intorno ad essa possa
circolare aria. L'unità di alimentazione è infatti progettata per smaltire il
calore mediante ventilazione naturale.
＊1 Senso di circolazione dell'aria
＊ 2 75 (mm) o più
＊ 3 75 (mm) o più
＊ 4 20 (mm) o più
Tolleranzaditensionediingresso
Correntenominale:100-240Vc.a.
90-350Vc.c.
Per l'uso della tensione in ingresso c.c. si applicano le seguenti norme di
sicurezza: UL 60950-1, cUR (CSA C22.2 N. 60950-1), EN 50178, EN 60950-1 e
Lloyd's.
Regolazione della tensione di uscita
Impostazione predefinita: Impostata sulla tensione nominale Intervallo di
regolazione: Regolabile con "V.ADJ" (punto ⑤sul pannello frontale) da –10% a
+15% della tensione di uscita nominale.
Ruotando in senso orario la tensione di uscita viene aumentata,
ruotando in senso antiorario la tensione di uscita viene diminuita.
Nota:
La tensione in uscita potrebbe superare la gamma consentita quando si
esegue l'operazione "V.ADJ" (⑤).
Durante la regolazione della tensione d’uscita, controllare la ensione d'uscita
dell'unità di alimentazione e verificare che il carico non venga danneggiato.
Prova della rigidità dielettrica
Rigidità dielettrica nominale: 3000 V c.a. fra i terminali di ingresso (①collegati tra
loro) e i terminali di uscita (③collegati fra loro) per 1 minuto.
Durante la prova, impostare la corrente di disattivazione del dispositivo di
prova della rigidità dielettrica a 20 mA.
Note:
1. L'improvviso passaggio di 3000 V c.a. può causare un picco di
tensione e danneggiare l'unità di alimentazione. Aumentare / diminuire
la tensione di prova in modo graduale.
2.Per proteggere l’alimentatore da eventuali danni, accertarsi di
cortocircuitare tutti i terminali di uscita dell'alimentatore.
Prova di isolamento
Per provare la resistenza d'isolamento dell'alimentatore utilizzare un
ohmmetro a 500V c.c..
Nota:
Per proteggere l’alimentatore da eventuali danni, accertarsi di
cortocircuitare tutti i terminali di uscita dell'alimentatore.
Protezione da sovracorrente
Il carico e l'unità di alimentazione sono automaticamente protetti da possibili
danni tramite la funzione di protezione da sovracorrente. La funzione di
protezione si riassetta automaticamente quando la corrente torna ai valori
nominali.
Note:
1.
Se l'alimentatore è stato cortocircuitato o alimentato con una sovratensione
per un periodo maggiore di 10 secondi, i componenti interni possono
deteriorarsi o danneggiarsi.
2. I componenti interni possono deteriorarsi o danneggiarsi. Non utilizzare il
prodotto per applicazioni il cui carico causa frequenti erogazioni di correnti di
spunto e sovraccarichi.
Protezione da sovratensione
In questi modelli il carico e l’alimentatore sono automaticamente protetti contro le
sovratensioni. La funzione di protezione interviene quando la tensione d'uscita
supera approssimativamente il 130% del valore nominale.
Per ripristinare l'alimentatore spegnerlo, attendere almeno 3 minuti, quindi riaccenderlo.
Nota:
Prima di riaccendere l'alimentatore, accertarsi di avere rimosso la causa
della sovratensione.
In assenza di tensione di uscita
Una possibile causa dell’assenza di tensione di uscita può essere la
presenza di una condizione di sovratensione o sovraccarico oppure
l’attivazione di un dispositivo di blocco di protezione.
Il blocco protezione può essere attivato se si verifica un aumento
improvviso di tensione durante l’accensione dell’alimentatore.
In caso di assenza di tensione di uscita, verificare quanto segue prima di
richiedere l’assitenza tecnica del prodotto:
Controllare lo stato di protezione da sovratensione:
•
Verificare che non esista uno stato di sovraccarico oppure che il carico
non sia cortocircuitato. Durante il controllo, rimuovere i cavi per il carico.
• Provare a eliminare la sovratensione o ad annullare la funzione di blocco protezione:
Spegnere l’alimentatore e lasciarlo spento per almeno 3 minuti. Quindi, accenderlo
nuovamente per verificare che questa condizione sia stata eliminata.
 Conformità alle disposizioni delle direttive UE e agli standard delle imbarcazioni
Per ulteriori informazioni sulle condizioni operative per la conformità alle disposizioni
delle direttive CEM e agli standard delle imbarcazioni, fare riferimento al catalogo e al
manuale di istruzioni.
Fig.3
Fig.2
Legenda simboli di sicurezza
ATTENZIONE
Precauzioni per l’utilizzo in
ondizioni di sicurezza
•Note di sicurezza
ATTENZIONE
IT
Questo avviso caratterizza le informazioni il
cui mancato rispetto può causare ferite
leggere o relativamente gravi, danni al
prodotto o difetti di funzionamento.
• In alcune condizioni, possono verificarsi scosse elettriche di lieve
entità, incendi o guasti al prodotto. Non smontare, modificare o
riparare il prodotto e non toccarne le parti interne.
• L’elevata temperatura delle superfici potrebbe causare
ustioni. Non toccare il prodotto durante il funzionamento
e immediatamente dopo lo spegnimento.
• Può essere soggetto a combustione accidentale. Serrare le
viti del terminale alla coppia indicata 4.43a5.31 lb-in（0.5 
a 0.6N
･ m）.
• In alcuni casi c'è il rischio di riportare ferite di lieve entità
dovute a scosse elettriche.
Non toccare i terminali quando l'alimentazione è attiva. Il
voltaggio di lavoro interno può arrivare al massimo a
370 V. Questo valore del voltaggio rimane tale per 30
secondi circa dopo lo spegnimento.
• In alcune condizioni, possono verificarsi scosse
elettriche di lieve entità, incendi o guasti al prodotto.
Evitare che parti di metallo, conduttori, residui di taglio o
scarti dall’installazione penetrino all’interno del prodotto.
(1) Ambiente di installazione/stoccaggio
1.
Immagazzinare il prodotto con temperatura ambiente e umidità relativa
compresi, rispettivamente, fra –40 e +
8 5°C e fra il 0% e il 95%.
2.
Le parti interne possono essere usurate o guaste. Non utilizzare se si supera l'intervallo di
temperatura di funzionamento in ogni direzione di montaggio.
3. Utilizzare il prodotto in luoghi nei quali l’umidità relativa è compresa fra il 0 el’95%.
4. Si eviti di installare l’alimentatore in piena luce solare.
5. Si eviti di installare l’alimentatore in luoghi dove liquidi, soluzioni o gas corrosivi
possano penetrare all’interno dell’alimentatore stesso.
6. Evitare luoghi soggetti a urti o vibrazioni. In particolare, poiché i dispositivi come i
contattori possono diventare sorgenti di vibrazioni, collocare l'alimentatore il più
lontano possibile da eventuali sorgenti di vibrazioni. Inoltre, in caso di utilizzo a bordo
di un'imbarcazione, fissare le piastre terminali (modello PFP-M) su entrambi i lati
dell'alimentatore.
7. Se si utilizza l'alimentatore in un'area con rumore elettronico eccessivo o
sovratensioni, tenere l'alimentatore il più lontano possibile dalle sorgenti di rumore.
8. I componenti interni potrebbero deteriorarsi e rompersi a causa dell’irraggiamento di
calore dannoso. Non allentare le viti sulla piastra laterale dell’alimentatore.
(2) Installazione / cablaggio
1. Eseguire tutti i collegamenti della messa a terra. Viene utilizzato un terminale di terra
protettivo specificato negli standard di sicurezza. In caso non vengano collegati tutti i
terminali di terra, possono verificarsi scosse elettriche o problemi di funzionamento.
2. Assicurarsi che i terminali di ingresso e uscita siano collegati correttamente, poiché si
potrebbero verificare scintille.
3. Per evitare l’insorgere di fumi o principi di incendi dovuti all’esistenza di un carico
anormale sul cavo, usare per i seguenti materiali.
Tipi di cavi raccomandati:

4. Quando si serra il prodotto, non esercitare forze superiori a 75 N sulle morsettiere o
sui terminali dei connettori.
5. Prima di alimentare (ON) il prodotto, accertarsi di avere rimosso il foglio utilizzato per
la protezione del prodotto durante la lavorazione meccanica.
(3) Regolazione della tensione di uscita
1. Il regolatore della tensione di uscita (V.ADJ) potrebbe danneggiarsi. Non forzare la
vite di regolazione.
2. Non superare i valori nominali della tensione di uscita e della corrente dopo aver
regolato la tensione di uscita.
(4) Per ulteriori informazioni, consultare il catalogo dei prodotti.
Precauzioni nell'uso del prodotto
IT
IT
Terminale
di terra
Uscita
Tipo di cavo raccomandato
AWG
Cavorigido Cavoflessibile
0.25 a 2.5mm
2
0.35 a 2.5mm
2
0.35 a 4mm
2
0.5 a 4mm
2
1.5 a 4mm
2
0.25 a 2.5mm
2
0.35 a 2.5mm
2
0.5 a 2.5mm
2
0.75 a 2.5mm
2
0.75 a 4mm
2
2.5 a 4mm
2
2.5 a 4mm
2
2.5 a 4mm
2
4mm
2
S8VK-G015!!,S8VK-G030!!
AWG24 a 12 0.25 a 4 mm
2
0.35 a 4 mm
2
0.35 a 6 mm
2
0.5 a 6 mm
2
1.5 a 6 mm
2
0.25 a 4 mm
2
0.35 a 4mm
2
0.5 a 4mm
2
0.75 a 4mm
2
0.75 a 6mm
2
2.5 a 6mm
2
2.5 a 6mm
2
4 a 6mm
2
AWG22 a 12
AWG22
a 10
AWG20
a 10
AWG16
a 10
AWG24
a 12
AWG22
a 12
AWG20 a 12
AWG18 a 12
AWG18 a 10
AWG14 a 10
AWG12 a 10
Spelatura cavi: 8mm
S8VK-G060!!
S8VK-G12024
S8VK-G240!!
S8VK-G480!!
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
Tutti i
terminali
S8VK-G01524
S8VK-G12024,S8VK-G240 !! ,
S8VK-G480
!!
S8VK-G015!!,S8VK-G030!!,
S8VK-G060!!
2.5 a 4 mm
2
AWG14 a 12
AWG14 a 10
S8VK-G !!!!!
Terminale Modello
Ingresso
Guía de símbolos de advertencia
PRECAUCION
Precauciones para uso seguro
•Clave de las Indicaciones de seguridad
PRECAUCION
ES
Indica información que, de no ser
respetada, podría provocar heridas
leves o graves, daños a la propiedad o
fallos de funcionamiento.
• Existe un riesgo ocasional de choque eléctrico,
incendio o fallo del aparato. No desmonte,modifique o
repare el aparato; no toque sus piezas internas.
• La superficie muy caliente puede provocar quemaduras.
No toque el producto con la alimentación conectada ni
inmediatamente después de desconectarla.
• Existe un riesgo ocasional de choque eléctrico, incendio o
fallo del aparato. No deje entrar trozos de metal,
conductores, chatarras de cables o virutas generados
durante el proceso de montaje en el aparato.
• Podría encenderse de forma accidental. Apriete los
tornillos del terminal al par especificado
4.43 hasta5.31
lb-in（0.5 hasta 0.6N
･ m） .
• Podría resultar levemente herido por un choque
eléctrico. No toque los terminales cuando la corriente
está conectada. La tensión de funcionamiento como ser
de 370 V máx. en el interior. Esta tension también puede
estar disponible 30 s después de haber desconectado el
interruptor.
(1) Entorno de instalación/almacenaje
1.
Almacene el producto con una temperatura ambiente de – 40 a + 85 °C y una
humedad relativa de un 0 a 95%.
2. Los componentes internos pueden en algunos casos deteriorarse o romperse.
No utilizar si se supera el rango de temperatura de funcionamiento en cada
direccion de montaje.
3.
Utilice el producto en una ubicación en la que la humedad relativa sea de un 0 a 95%.
4. Evitar lugares donde el producto esté expuesto a luz solar directa.
5. Evitar lugares donde el producto esté expuesto a entrada de soluciones,
sustancias extrañas y gases corrosivos.
6. Evite lugares sujetos a golpes o vibraciones. En particular, un dispositivo como
por ejemplo, un contactor puede llegar a ser una fuente de vibraciones. Coloque
la fuente de alimentación lo más alejada posible de fuentes de vibraciones o
golpes. Para la aplicacion en un barco, siempre conectar un tope (PFP-M) a
cada extremo para mantener la fuente de alimentacion en su lugar.
7. Si la fuente de alimentación se utiliza en un área con excesivo ruido electrónico
o subidas de tensión, asegúrese de separar la fuente de alimentación lo más
lejos posible de las fuentes de ruido.
8. Los componentes internos podrían deteriorarse y romperse debido a la adversa
disipación del calor. No afloje los tornillos de ninguno de los dos lados de la
fuente de alimentación.
(2) Cableado / Instalación
1. Asegure una puesta a tierra perfecta. Se utiliza un terminal de puesta a tierra
protector conforme con las normas de seguridad. Si la puesta a tierra no es
correcta, puede provocar choques eléctricos o disfunciones.
2. Asegúrese de que los terminales de entrada y salida están conectados
correctamente. El cableado incorrecto puede provocar un incendio.
3. Usar el material siguiente con el alambre que se va a aplicar al producto para
evitar que se produzca humo o ignición a causa de una carga anormal.
Tipo de cable recomendado:

4. No aplique sobre el bloque de terminales o el terminal del conector más de 75 N
al
apretar el producto.
5. Asegúrese de retirar la hoja que cubre el producto para el mecanizado antes de
conectar la alimentación.
(3) Ajuste de la tensión de salida
1. El regulador de tensión de salida (V.ADJ) podría verse dañado. No añada
potencia innecesaria.
2. No superar la capacidad y la corriente de salida nominal después de ajustar la
tensión de salida.
(4) Consultar el manual del producto por detalles.
IT
Tipo de cable recomendado
AWG
Alambre macizo Alambre torcido
0.25 hasta 2.5mm
2
0.35 hasta 2.5mm
2
0.35 hasta 4mm
2
0.5 hasta 4mm
2
1.5 hasta 4mm
2
0.25 hasta 2.5mm
2
0.35 hasta 2.5mm
2
0.5 hasta 2.5mm
2
0.75 hasta 2.5mm
2
0.75 hasta 4mm
2
2.5 hasta 4mm
2
2.5 hasta 4mm
2
2.5 hasta 4mm
2
4mm2
S8VK-G015!!,S8VK-G030!!
AWG24 hasta 12
0.25 hasta 4 mm
2
0.35 hasta 4 mm
2
0.35 hasta 6 mm
2
0.5 hasta 6 mm
2
1.5 hasta 6 mm
2
0.25 hasta 4 mm
2
0.35 hasta 4mm
2
0.5 hasta 4mm
2
0.75 hasta 4mm
2
0.75 hasta 6mm
2
2.5 hasta 6mm
2
4 hasta 6mm
2
AWG22 hasta 12
AWG22
hasta 10
AWG20
hasta 10
AWG16
hasta 10
AWG24
hasta 12
AWG22
hasta 12
AWG20
hasta 12
AWG18
hasta 12
AWG18
hasta 10
AWG14
hasta 10
AWG12
hasta 10
cables que hay que pelar : 8mm
S8VK-G060!!
S8VK-G12024
S8VK-G240!!
S8VK-G480!!
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
Todos los
terminales
S8VK-G01524
S8VK-G12024,S8VK-G240 !! ,
S8VK-G480
!!
S8VK-G015!!,S8VK-G030!!,
S8VK-G060!!
2.5 hasta 4 mm
2
2.5 hasta 6mm
2
AWG14 hasta 12
AWG14
hasta 10
S8VK-G !!!!!
ModeloTerminal
Entrada
Terminal
de tierra
Salida
Precauciones de empleo
Precauciones para uso correcto
Fig.3
Fig.2
ES
ES
Montaje
• Para tipos de montaje diferentes a Fig.2, consulte el catalogo.
• Espaciodemontaje
Instalelafuentedealimentacióndeformaquelacorrientede
airecirculealrededordeésta,yaqueestádiseñadapararadiarcalorpor
mediodeunacorrientedeairenatural.
＊1Direccióndecirculacióndeaire
＊275(mm)mín.
＊375(mm)mín.
＊420(mm)mín.
Tolerancia del voltaje de entrada
Voltaje nominal: 100 a 240 V de CA
De 90 a 350 Vc.c.
Para el uso de la entrada de c.c. se aplican las siguientes normas de
seguridad: UL 60950-1, cUR (CSA C22.2 N° 60950-1), EN 50178, EN
60950-1 y Lloyd's.
Ajuste de la tensión de salida
Ajuste por defecto: La tensión nominal
Rango de ajuste: Ajustable con “V.ADJ” ⑤en la superficie frontal del producto desde –
10% a + 15% de la tensión de salida nominal.
Si se gira en dirección de las agujas del reloj se aumenta la tensión, y girando
en sentido contrario se disminuye la tensión de salida.
Nota:
El voltaje de salida puede aumentar más allá del rango de voltaje permitido
cuando se realiza la operación "V.ADJ" (⑤).
Duranteelajustedelatensióndesalida,verifiquelatensióndesalidadel
suministrodealimentaciónyasegúresequenosehayadestruidolacarga.
Prueba de rigidez dieléctrica
Rigidez dieléctrica nominal: 3000 Vc.a. entre los terminales de salida< ①>y
los terminales de salida < ③> durante 1 minuto.
Durante la prueba, ajuste la corriente de corte para el dispositivo de prueba de
tensión no disruptiva a 20 mA.
Notas:
1. Aumente/reduzca la tensión de prueba gradualmente. La conmutación
brusca de 3000Vc.a. Puede provocar una sobretensión, ocasionando
daños en la fuente de alimentación.
2.
Asegúrese de cortocircuitar todos los terminales de salida de la fuente de
alimentación para protegerla de daños.
Prueba de resistencia de aislamiento
Para probar la resistencia de aislamiento de la fuente de alimentación, utilizar
un ohómetro de c.c. a 500 Vc.c..
Nota:
Asegúrese de cortocircuitar todos los terminales de salida de la fuente de
alimentación para protegerla de daños.
 Protección contra sobretensión
La carga y la fuente de alimentación están protegidas automáticamente
de daños por sobrecorriente mediante la función de protección contra
sobrecargas. Cuando la corriente de salida vuelve al rango nominal, la
protección contra sobrecargas deja de operar.
Notas:
1. Si la fuente de alimentación ha sufrido un cortocircuito o ha recibido una
sobrecorriente durante más de 10 segundos, los componentes internos de la
fuente de alimentación podrían sufrir daños.
2.
Los componentes internos podrían sufrir daños. No utilice el producto para
aplicaciones en las que la carga provoque frecuentes corriente de irrupción y
sobrecarga. Cuando la corriente de salida vuelve al rango nominal, la protección
contra sobrecargas deja de operar.
 Protección contra sobretensión
Esta fuente de alimentación protege automáticamente a la carga y a sí misma de
sobretensiones. La protección contra sobretensión opera si la tensión de salida supera
aprox. el 130% de la tensión nominal. Para restablecer la fuente de alimentación,
desconéctela durante más de 3 minutos y, a continuación, vuelva a conectarla.
Nota:
Asegúrese de eliminar la causa de sobretensión, antes de conectar la fuente de
alimentación.
 En caso de que no haya voltaje de salida
La causa posible de que no haya voltaje de salida puede ser la presencia de una
situación de sobrecarga o sobrevoltaje o puede deberse al funcionamiento de un
dispositivo protector de bloqueo. La protección de bloqueo puede funcionar si sobreviene
una gran cantidad de voltaje de choque al conectar la fuente de alimentación.
Si no hay voltaje de salida, rogamos comprobar los siguientes puntos antes de
ponerse en contacto con nosotros:
• Comprobar si la carga está en estado de sobrecarga o cortocircuitada. Quitar los
cables a carga durante la verificación.
• Tratar de borrar la función de protección de bloqueo o sobrevoltaje:
Desconectar la fuente de alimentación una vez y dejarla así durante al menos 3
minutos. Conectarla de nuevo para ver si se soluciona la situación.
 Cumplimiento con directivas UE y las normas de envío
Consulte el catálogo y el manual de operaciones por detalles sobre las condiciones
de funcionamiento para el cumplimiento con las directivas CEM y las normas de
envío.
OMRON no se hace responsable de la conformidad con las normas, códigos o
regulaciones aplicables a la combinación de los productos en la aplicación del
cliente o a la utilización del producto. Realizar todas las gestiones necesarias
para determinar la aptitud del producto para los sistemas, aparatos y equipos con
los que vaya a ser utilizado. Conocer y respetar todas las prohibiciones de uso
aplicables a este producto.
NO UTILICE NUNCA LOS PRODUCTOS PARA UNA APLICACIÓN QUE
IMPLIQUE UN GRAVE RIESGO PARA LAS PERSONAS O COSAS, SI NO
TIENE LA GARANTÍA DE QUE EL SISTEMA HA SIDO DISEÑADO PARA
HACER FRENTE A LOS RIESGOS Y QUE EL PRODUCTO OMRON TIENE LA
POTENCIA ADECUADA Y HAYA SIDO INSTALADO PARA LA UTILIZACIÓN
PREVISTA DENTRO DEL EQUIPO O SISTEMA COMPLETO.
Véase también el catálogo de Productos para conocer la Garantía y la Limitación
de Responsabilidad.
取り付けについて
• Fig.2 の標準取付の他はカタログを参照ください。
• 取り付けスペース
取り付けにあたっては機器の長期信頼性を向上
させるために、放熱に十分留意してください。
自然対流方式ですので、電源ユニット周囲の大気が
対流するように取り付けてください。
＊1 空気の対流
＊2 75（mm）以上
＊3 75（mm）以上
＊4 20（mm）以上
入力電圧について
定格：
100〜240VAC
90〜350VDC
DC 入力時は UL60950-1、ｃUR（CSAC22.2No.60950-1)、EN50178、
EN60950-1、Lloyd が安全規格対象となります。
出力電圧調整について
出荷時：定格電圧にセットしています。
調整範囲：前面の「V.ADJ」(⑤) により定格電圧の−10%〜
+15%の範囲で調整が可能です。
右に回すと出力電圧は上がり、左に回すと出力電圧は下がります。
注：
V.ADJ(⑤) の操作によっては、出力電圧が電圧可変範囲以上に上
昇します。
出力電圧を調整する場合は、電源の出力電圧を確認し負荷を破壊
させないようご注意ください。
耐電圧試験
電源ユニットの＜入力一括①＞と＜出力一括③＞間は 3000VAC、1
分間に耐えるように設計されています。試験を実施する場合、耐電
圧試験機のカットオフ電流は 20mAに設定して実施してください。
注：
1.試験機のスイッチでいきなり 3000Vを印加または遮断すると
発生するインパルス電圧により万一の場合、電源ユニットが破
壊することがあります。印加電圧は試験機のボリュームで徐々
に変化させてください。
2.試験時は出力端子は破損防止のため、必ずすべての端子を短絡
してください。
絶縁抵抗試験
絶縁抵抗試験を実施する場合は、DC絶縁抵抗計（DC500V）を
ご使用ください。
注：
試験時は出力端子は破損防止のため、必ずすべての端子を短絡し
てください。
過電流保護機能
過電流保護回路により、短絡・過電流に対して自動的に出力電圧を
低下させ、機器を保護します。過電流状態が解除されると、電源
ユニットは自動的に正常運転に復帰します。
注：
1.短絡および過電流状態での使用が継続されますと稀に内部部品
の劣化・破損となる場合があります。10秒以上継続して使用し
ないでください。
2. 万一の場合、内部部品の劣化・破損が考えられますので、負荷
側突入電流、過負荷状態が頻繁に発生するアプリケーションに
は使用しないでください。
過電圧保護機能
定格出力電圧の約 130%以上の電圧を出力した場合、出力電圧を
遮断し、過電圧による負荷の破損を防止します。復帰は入力電源を
OFF し、3分以上放置後、入力電源を再投入してください。
注：
入力電源の再投入は、必ず原因を取り除いた後に行ってください。
出力電圧が出ない場合
過電流保護または、過電圧保護が機能している可能性があります。
また、入力に雷サージなどの大きなサージ電圧が印加された場合
は、ラッチ保護回路が機能している可能性も考えられます。
以下の 2点を確認後も出力電圧が出ない場合は、当社までお問い
合わせてください。
• 過電流保護の確認方法
負荷が過電流状態（短絡含む）になっていないかを（負荷
線を外して）確認してください。
• 過電圧保護、ラッチ保護の確認方法
いったん入力電源を OFF し、3分以上放置後、入力電源を再投入
してください。
EU 指令、船舶規格への適合について
EMC 指令、船舶規格に適合するためのご使用条件については、カ
タログ、この取扱説明書を参照ください。
使用上の注意
JPN
警告表示の意味
注 意
安全上の要点
• 警告表示
注 意
ご使用に際してのご承諾事項
JPN
JPN
正しい取扱いをしなければ、この危険の
ために、時に軽傷・中程度の傷害を負っ
たり、あるいは物的損害を受ける恐れが
あります。
•軽度の火傷が稀に起こる恐れがあります。通電中
や電源を切った直後は電源本体に触らないでくだ
さい。
•軽度の感電、発火、機器の故障が稀に起こる恐れ
があります。分解、改造、修理したり、内部に触
らないでください。
•発火が稀に起こる恐れがあります。端子ネジは規
定トルク 4.43〜5.31lb-in（0.5 〜 0.6N•m）で締
めてください。
•感電により軽度の傷害が稀に起こる恐れがありま
す。通電中は端子に触らないでください。
通電時、本体内部には最大 370Vの電圧が発生して
います。電源 OFF後も 30 秒間この電圧が残留し
ます。
•軽度の感電、発火、機器の故障が稀に起こる恐れが
あります。製品の中に金属、導線または、取り付け
加工中の切粉などが入らないようにしてください。
（１） 設置・保管環境について
１．温度
− 40 〜＋ 85℃、相対湿度 0 〜 95% で保管してください。
２． 内部部品の劣化・破損が稀に起こる恐れがあります。取り付け方向
ごとの使用温度範囲を超える状態では使用しないでください。
３． 相対湿度 0
〜 95% の場所で使用してください。
４． 直射日光の当たる場所では使用しないでください。
５． 製品内に液体や異物、腐食性ガスが入る可能性がある場所では使用
しないでください。
６． 振動・衝撃の激しい場所では使用しないでください。特にコンタク
タなどの装置は振動源になりますので、周囲から極力離して設置し
てください。また、船舶で使用する際は必ず、エンドプレート（形
PFP-M）を本体の両端に取り付けて固定してください。
７． 強い高周波ノイズやサージを発生する機器から離して取り付けてく
ださい。
８． 放熱性の悪化により稀に内部部品が劣化・破損する恐れがあります。
本体側面のネジを緩めないでください。
（２）設置・配線について
１． アースは完全に接続してください。安全規格で定められた PE（保護
接地）端子のため、アースが不完全な場合感電や誤動作の恐れがあ
ります。
２．
軽度の発火が万一の場合起こる恐れがあります。入出力端子など
誤配線のないようにご注意ください。
３． 負荷の異常による配線材の発煙・発火を防ぐために下表の線材をご
使用ください。
推奨使用線径
４． 端子締め付け時に 75N 以上の力で端子台を押さえつけないでくださ
い。
５． 通電前には、加工時に覆ったシートなどを必ず取り外して放熱に支
障がないことをご確認ください。
（３）出力電圧調整について
１． 出力電圧調整トリマ（V.ADJ）の破損が万一の場合起こる恐れがあり
ます。必要以上に強い力を加えないでください。
２． 調整後の出力容量、出力電流は定格出力容量、定格出力電流以下に
してください。
（４）詳細はカタログを参照してください。
端子
入力
グランド端 子
形式 推奨使用線径
出力
AWG 単線 撚り線
0.25〜2.5mm
2
0.35〜2.5mm
2
0.35〜4mm
2
0.5〜4mm
2
1.5〜4mm
2
0.25〜2.5mm
2
0.35〜2.5mm
2
0.5〜2.5mm
2
0.75〜2.5mm
2
0.75〜4mm
2
2.5〜4mm
2
2.5〜4mm
2
2.5〜4mm
2
4mm
2
S8VK-G015!!,S8VK-G030!!
AWG24〜12 0.25〜4 mm
2
0.35〜4 mm
2
0.35〜6 mm
2
0.5〜6 mm
2
1.5〜6 mm
2
0.25〜4 mm
2
0.35〜4 mm
2
0.5〜4 mm
2
0.75〜4 mm
2
0.75〜6 mm
2
2.5〜6 mm
2
4〜6 mm
2
2.5〜4 mm
2
2.5〜6 mm
2
AWG22〜12
AWG22〜10
AWG20〜10
AWG16〜10
AWG24〜12
AWG22〜12
AWG20〜12
AWG18〜12
AWG18〜10
AWG14〜10
AWG12〜10
AWG14〜12
AWG14〜10
電線被覆剥きしろ：8mm
S8VK-G060!!
S8VK-G12024
S8VK-G240!!
S8VK-G480!!
S8VK-G01512,S8VK-G03024
S8VK-G01505,S8VK-G03012,
S8VK-G06024
S8VK-G03005,S8VK-G06012
S8VK-G24024,S8VK-G48048
S8VK-G12024,S8VK-G24048
S8VK-G48024
S8VK-G12024,S8VK-G240!!,
S8VK-G480!!
S8VK-G015!!,S8VK-G030!!,
S8VK-G060!!
全端子 S8VK-G!!!!!
S8VK-G01524
Fig.2
Fig.3
｢当社商品｣は、一般工業製品向けの汎用品として設計製造されています。従いまし
て、次に掲げる用途での使用は意図しておらず、お客様が｢当社商品｣をこれらの用
途に使用される際には、｢当社｣は｢当社商品｣に対して一切保証をいたしません。
（a）高い安全性が必要とされる用途（例：原子力制御設備、燃焼設備、航空・宇
宙設備、鉄道設備、昇降設備、娯楽設備、医用機器、安全装置、その他生命・
身体に危険が及びうる用途）
（b）高い信頼性が必要な用途（例：ガス・水道・電気等の供給システム、24 時間
連続運転システム、決済システムほか権利・財産を取扱う用途など）
（c）厳しい条件または環境での用途（例：屋外に設置する設備、化学的汚染を被
る設備、電磁的妨害を被る設備、振動・衝撃を受ける設備など）
（d）｢カタログ等｣に記載のない条件や環境での用途
＊（a）から（d）に記載されている他、｢本カタログ等記載の商品｣は自動車（二輪車含む。
以下同じ）向けではありません。自動車に搭載する用途には利用しないでください。
自動車搭載用商品については当社営業担当者にご相談ください。
＊
上記は適合用途の条件の一部です。当社のベスト、総合カタログ、データシート等最新
版のカタログ、マニュアルに記載の保証・免責事項の内容をよく読んでご使用ください。
OMRON non è responsabile della conformità con alcuno standard, codice
o regolamento da applicare all’utilizzo dell’alimentatore con altri prodotti.
Acquisire tutte le informazioni necessarie per determinare l’idoneità del
prodotto all’impiego con sistemi, apparecchiature o equipaggiamenti con
cui sarà utilizzato. Acquisire e rispettare tutti i divieti di utilizzo applicabili al
presente prodotto.
NON UTILIZZARE MAI I PRODOTTI PER UN’APPLICAZIONE CHE
IMPLICHI SEVERI RISCHI PER LA VITA O PER LA PROPRIETA’
SENZA ASSICURARSI CHE L’INTERO SISTEMA SIA STATO
PROGETTATO PER GESTIRE TALI RISCHI, E CHE IL PRODOTTO
OMRON SIA CORRETTAMENTE CLASSIFICATO E INSTALLATO PER
L’UTILIZZO DESIDERATO NEL SISTEMA O EQUIPAGGIAMENTO
COMPLESSIVO.
Consultare anche il catalogo dei Prodotti per la Garanzia e le Limitazioni
di Responsabilità
