Optika Italy B-510 Series User manual

v 1.0 2018
MANUALE D’ISTRUZIONI
Modello
B-510POL
B-510POL-I
Serie B-510

Pagina 2
Indice
1. Avvertenza
2. Simboli
3. Informazioni sulla sicurezza
4. Utilizzo previsto
5. Descrizione dello strumento
6. Disimballaggio
7. Assemblaggio
8. Sommario delle procedure di osservazione in luce trasmessa campo chiaro (B-510POL /
B-510POL-I)
9. Uso del microscopio (luce trasmessa - campo chiaro)
10.Uso del microscopio (luce polarizzata)
11. Microfotografia
12. Manutenzione
13. Guida alla risoluzione dei problemi
Smaltimento

Pagina 3
1. Avvertenza
Questo microscopio è uno strumento scientico di alta precisione, progettato per durare a lungo con una minima
manutenzione; la realizzazione è secondo i migliori standard ottici e meccanici, per poter essere utilizzato
quotidianamente. Vi ricordiamo che questo manuale contiene informazioni importanti per la sicurezza e per la
manutenzione dello strumento, e deve quindi essere messo a disposizione di coloro che lo utilizzeranno.
Decliniamo ogni responsabilità derivante da un utilizzo dello strumento non indicato nel presente manuale.
2. Simboli
La seguente tabella riporta i simboli utilizzati in questo manuale.
PERICOLO
Questo simbolo indica un rischio potenziale ed avverte di procedere con cautela.
SHOCK ELETTRICO
Questo simbolo indica un rischio di shock elettrico.
3. Informazioni sulla sicurezza
Per evitare shock elettrici
Prima di collegare il cavo di alimentazione alla presa elettrica, assicurarsi che il voltaggio della rete locale
coincida con il voltaggio dello strumento e che l’interruttore dell’illuminazione sia nella posizione “OFF”.
Gli utenti dovranno seguire tutte le norme di sicurezza locali. Lo strumento è certicato CE. In ogni caso, gli
utilizzatori sono gli unici responsabili per un utilizzo sicuro dello strumento. Per l’utilizzo in sicurezza dello
strumento è importante attenersi alle seguenti istruzioni e leggere il manuale in tutte le sue parti.
4. Utilizzo previsto
Solo per ricerca. Non è previsto alcun utilizzo di questo strumento per uso diagnostico.

Pagina 4

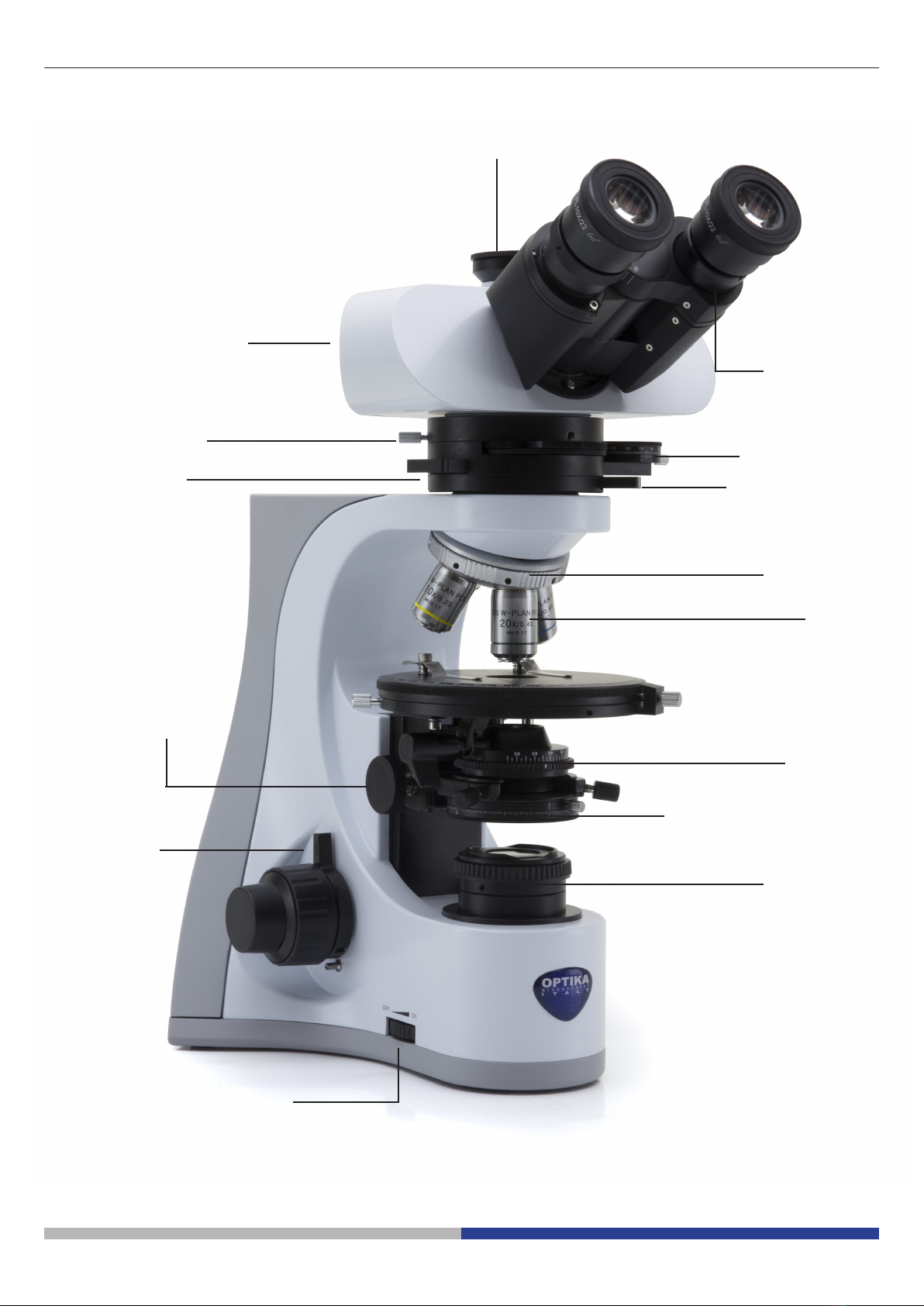

5. Descrizione dello strumento (B-510POL)
USCITA
FOTO/TV
GHIERA DI
REGOLAZIONE
DIOTTRICA
REVOLVER
LEVA DI
BLOCCO DI
MESSA A FUOCO
OBIETTIVI
DIAFRAMMA DI
APERTURA
DIAFRAMMA DI
CAMPO
SELETTORE REGOLAZIONE
LUMINOSITÀ
TESTA DI
OSSERVAZIONE
MANOPOLA DI
REGOLAZIONE
ALTEZZA
CONDENSATORE
LENTE DI
BERTRAND
ANALIZZATORE
VITI DI CENTRAGGIO
LENTE DI
BERTRAND
POLARIZZATORE
LUCE TRASMESSA
LAMINE DI
RITARDO

Pagina 5
OCULARI
TAVOLINO
CONDENSATORE
TUBO
BINOCULARE
⑦
VITI DI CENTRAGGIO
DEL CONDENSATORE ⑩
GHIERA DI REGOLAZIONE
DELLA TENSIONE
OBIETTIVI
DIAFRAMMA DI
APERTURA
MANOPOLA
MICROMETRICA
⑥
MANOPOLA
MACROMETRICA ⑤

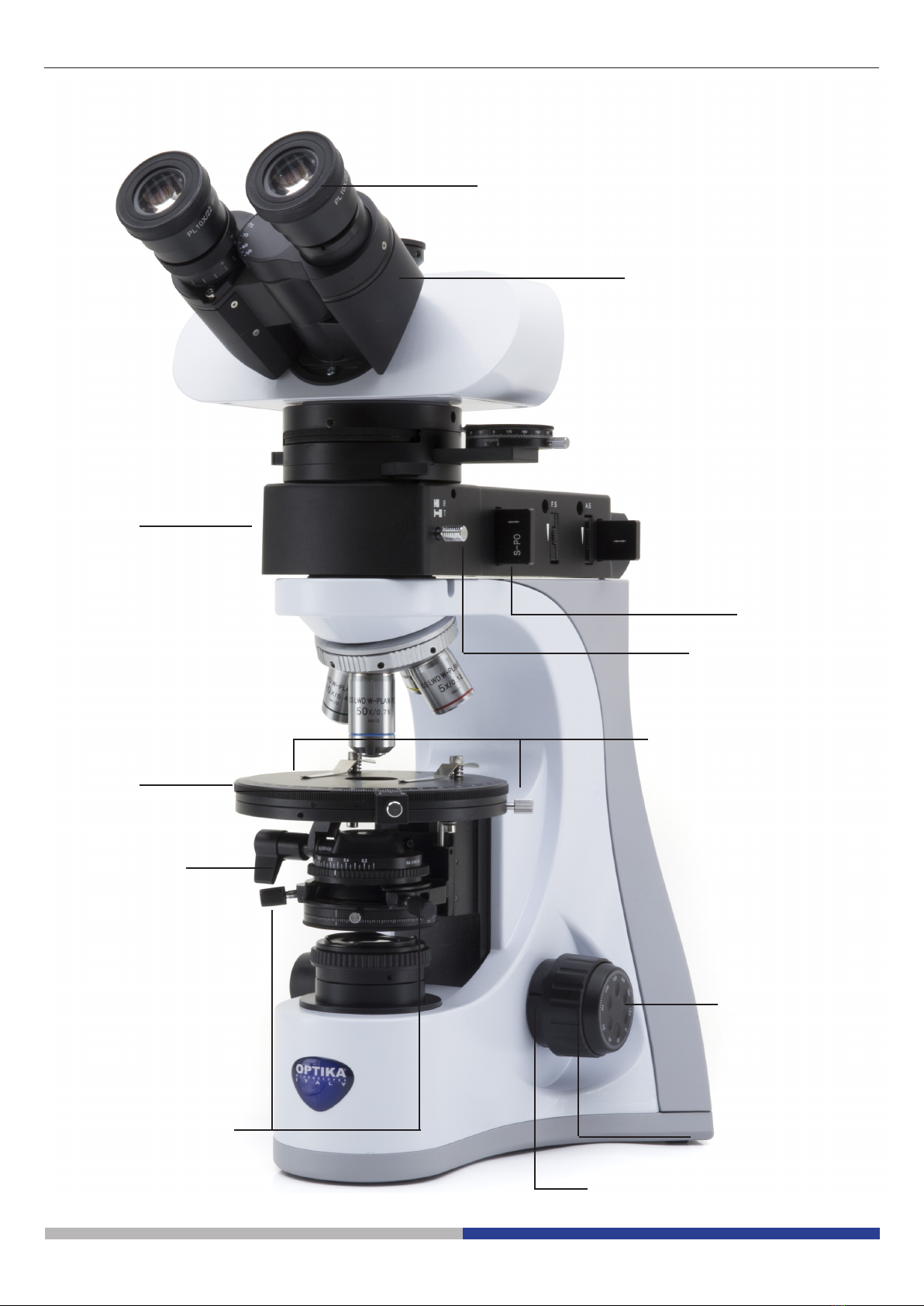

5. Descrizione dello strumento (B-510POL-I) (lato opposto)
VITI DI CENTRAGGIO
DEL TAVOLINO
ILLUMINATORE LUCE
RIFLESSA
POLARIZZATORE
LUCE RIFLESSA
SELETTORE LUCE
RIFLESSA/TRASMESSA

Pagina 6
6. Disimballaggio (B-510POL)
Il microscopio è riposto in un imballo di polistirolo espanso. Rimuovere il nastro adesivo dal collo ed aprire la
parte superiore dell’imballo. Fare attenzione a non far cadere le parti ottiche (obiettivi e oculari) nell’estrarre il
microscopio dalla scatola per evitare che vengano danneggiati. Utilizzare entrambe le mani (una intorno allo
stativo e una alla base), slare il microscopio dal contenitore e appoggiarlo su un piano stabile.
7. Assemblaggio
All’apertura della scatola del B-510POL, i componenti del microscopio sono i seguenti:
① Stativo del microscopio
② Oculari
③ Obiettivi
④ Testa di osservazione
⑤ Lente di Bertrand
⑥ Analizzatore
⑦ Viti centraggio revolver
⑧ Copertina
⑨ Lamine di ritardo
⑩ Chiave regolazione tensione
⑪ Brugola
⑫ Slitta vuota
⑬ Alimentatore
③
⑫
④
⑤
⑥⑦
⑧
⑨
①
②
Evitare di toccare le superci ottiche come lenti, ltri o vetri. Tracce di grasso o altri residui possono
ridurre la qualità visiva dell’immagine nale e corrodere la supercie delle ottiche in breve tempo.
⑩⑪

Pagina 7
① Stativo del microscopio
② Oculari
③ Obiettivi
④ Testa di osservazione
⑤ Lente di Bertrand
⑥ Analizzatore
⑦ Viti centraggio revolver
⑧ Copertina
⑨ Lamine di ritardo
⑩ Chiave regolazione tensione
⑪ Brugola
⑫ Illuminatore luce riflessa
⑬ Polarizzatore luce riflessa
⑭ Alimentatore
⑫
⑬
⑭
⑤
①
②
③
④
⑥⑦
⑧⑨
⑩⑪
6. Disimballaggio (B-510POL-I)
Il microscopio è riposto in un imballo di polistirolo espanso. Rimuovere il nastro adesivo dal collo ed aprire la
parte superiore dell’imballo. Fare attenzione a non far cadere le parti ottiche (obiettivi e oculari) nell’estrarre il
microscopio dalla scatola per evitare che vengano danneggiati. Utilizzare entrambe le mani (una intorno allo
stativo e una alla base), slare il microscopio dal contenitore e appoggiarlo su un piano stabile.
7. Assemblaggio
All’apertura della scatola del B-510POL-I, i componenti del microscopio sono i seguenti:
Evitare di toccare le superci ottiche come lenti, ltri o vetri. Tracce di grasso o altri residui possono
ridurre la qualità visiva dell’immagine nale e corrodere la supercie delle ottiche in breve tempo.

Pagina 8
1. Inserire la lente di Bertrand ① sullo stativo
e serrare la vite di bloccaggio ② con la
brugola in dotazione. (Fig. 1)
2. Inserire la testata ottica al di sopra della
lente di Bertrand e stringere la vite di
bloccaggio con la brugola in dotazione.
(Fig.2)
► Tenere sempre la testata con una
mano durante il serraggio della vite per
evitare che la stessa cada.

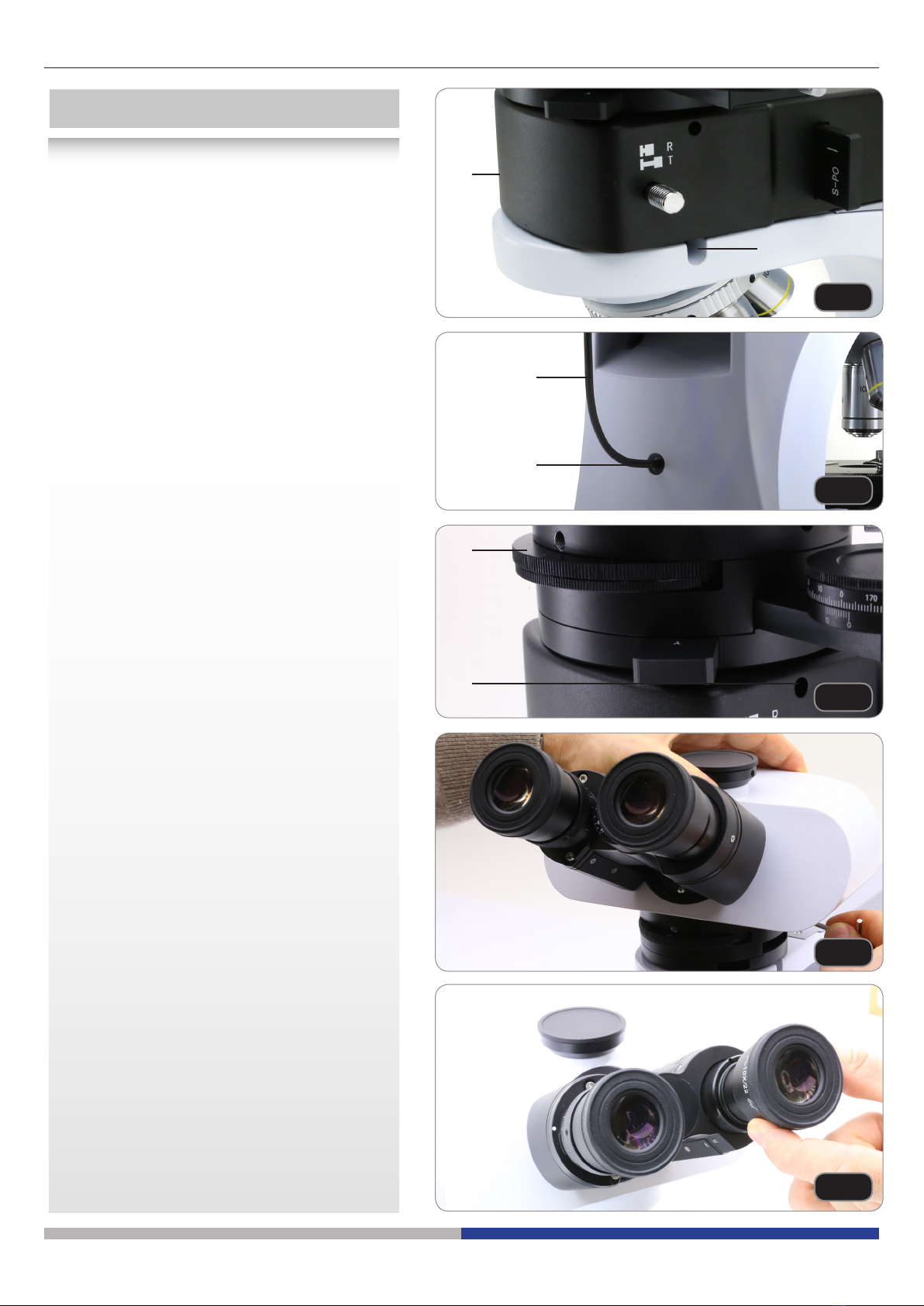

3. Inserire gli oculari nei tubi portaoculari della
testata ottica. (Fig.3)
► Unodeidueocularièdotatodiun
croceloperilcentraggiodell’intero
sistema ottico. Si consiglia di inserire
l’oculareconcrocelonelportaoculare
destro.
4. Il condensatore è montato direttamente in
fabbrica. Per rimuovere il condensatore
utilizzare una chiave a brugola diam 1,5
mm ed agire sulla vite di serraggio posta
sulla parte destra del portacondensatore.
5. Avvitare ciascun obiettivo nel foro lettato
del revolver, in senso orario in ordine di
ingrandimento. (Fig.4)
Procedura di montaggio (B-510POL)
Fig.1
Fig.2
Fig.3
Fig.4
①
②
Fig.4

Pagina 9
EVITARE DI SMONTARE LO STRUMENTO
Non disassemblare lo strumento.
Questo comporta l’annullamento della garanzia e potrebbe causare malfunzionamenti.

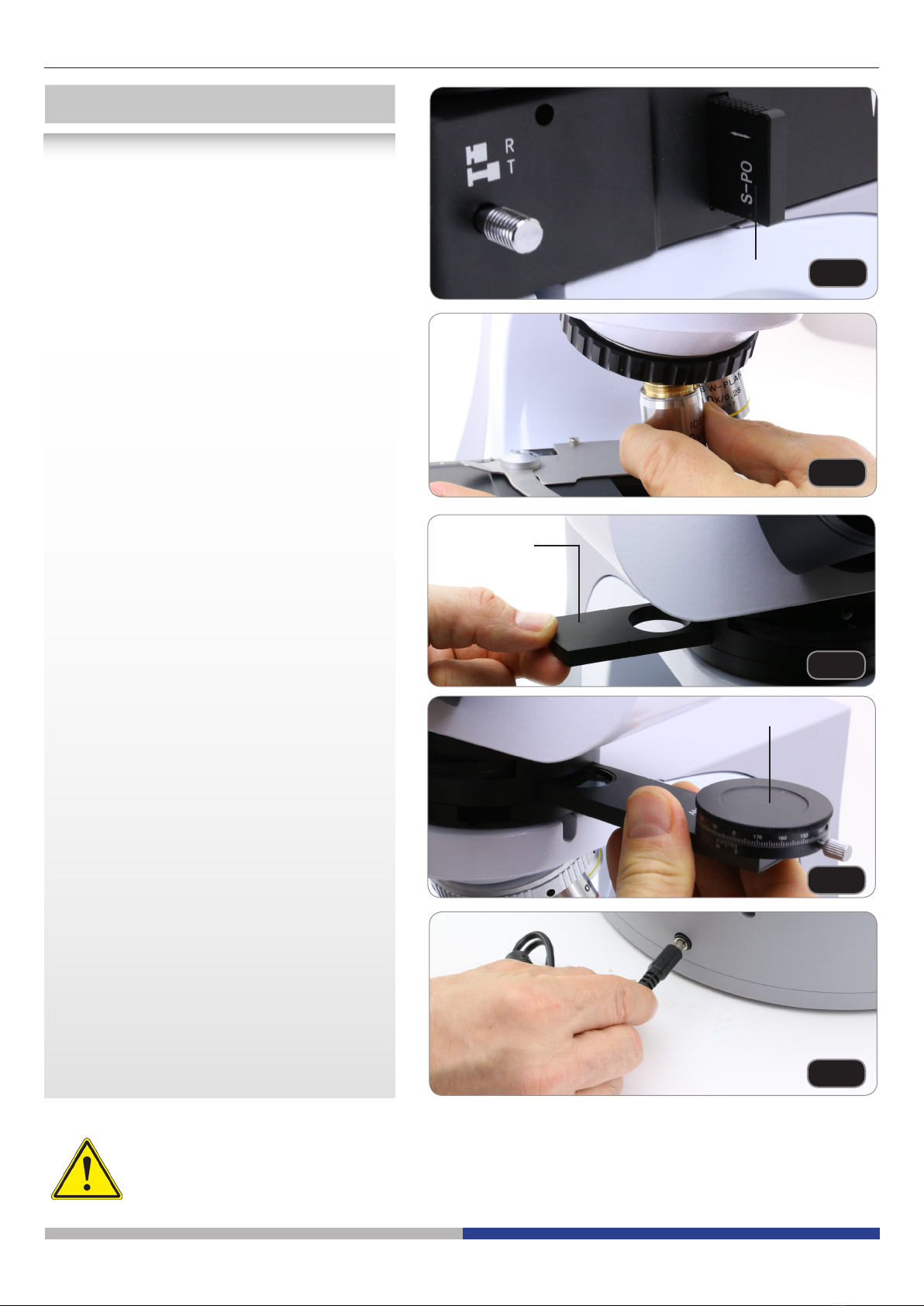

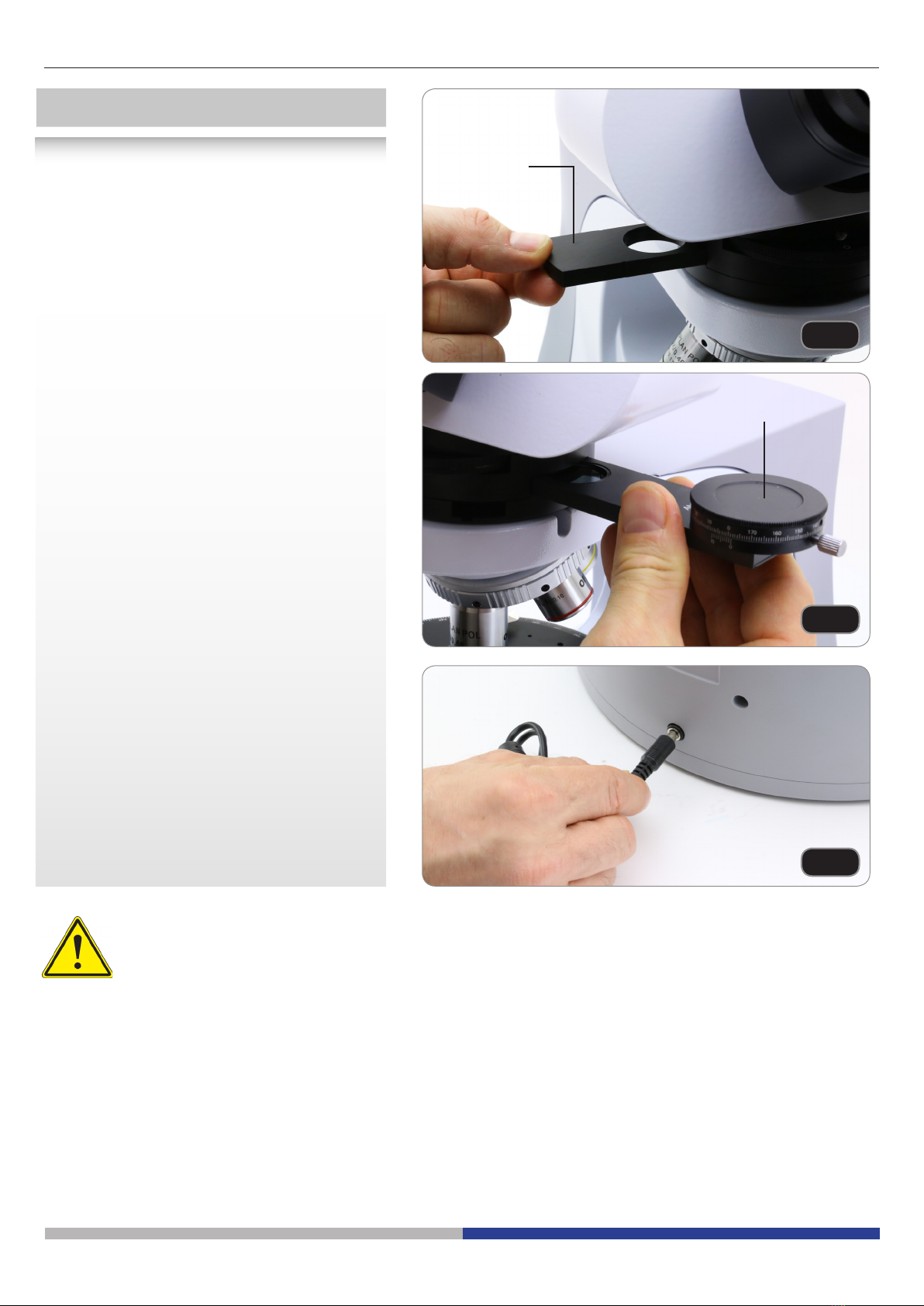

6. Rimuovere la slitta vuota dalla lente di
Bertrand ③ ed inserire l’analizzatore ④.
(Fig. 5-6)
7. Inserire lo spinotto dell’alimentatore nel
connettore posto sul retro del microscopio
(Fig.7)
Procedura di montaggio (B-510POL)
Fig.5
Fig.6
Fig.7
③
④

Pagina 10

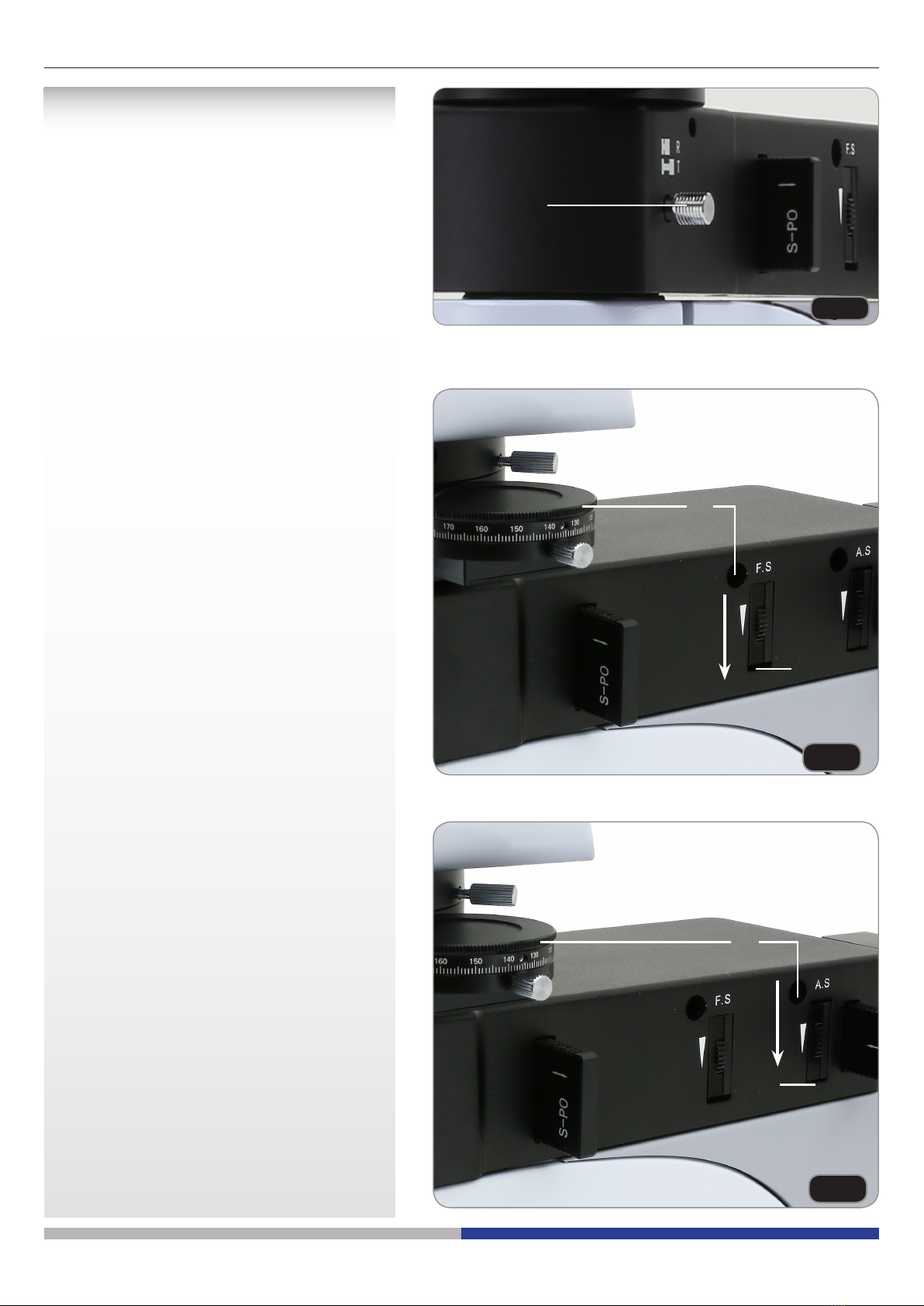

1. Inserire l’illuminatore per luce riessa ①
sullo stativo e serrare la vite di bloccaggio
② con la brugola in dotazione. (Fig. 8)
2. Collegare lo spinotto dell’illuminatore ③ al
connettore ④ posto nella parte posteriore
in alto dello stativo. (Fig.9)
3. Inserire la lente di Bertrand ⑤
sull’illuminatore per luce riessa e serrare
la vite di bloccaggio ⑥ con la brugola in
dotazione. (Fig. 10)
4. Inserire la testata ottica al di sopra della
lente di Bertrand e stringere la vite di
bloccaggio con la brugola in dotazione.
(Fig.11)
► Tenere sempre la testata con una
mano durante il serraggio della vite per
evitare che la stessa cada.
5 Inserire gli oculari nei tubi portaoculari della
testata ottica. (Fig.12)
► Unodeidueocularièdotatodiun
croceloperilcentraggiodell’intero
sistema ottico. Si consiglia di inserire
l’oculareconcrocelonelportaoculare
destro.
Procedura di montaggio (B-510POL-I)
Fig.9
Fig.8
①
②
③
Fig.11
④
Fig.10
⑤
⑥
Fig.12

Pagina 11
⑧
⑨
6. Il condensatore è montato direttamente in
fabbrica. Per rimuovere il condensatore
utilizzare una chiave a brugola diam 1,5
mm ed agire sulla vite di serraggio posta
sulla parte destra del portacondensatore.
7. Inserire il polarizzatore per luce riessa ⑦.
(Fig. 13)
8. Avvitare ciascun obiettivo nel foro lettato
del revolver, in senso orario in ordine di
ingrandimento. (Fig.14)
9. Rimuovere la slitta vuota dalla lente di
Bertrand ⑧ ed inserire l’analizzatore ⑨.
(Fig. 15-16)
10. Inserire lo spinotto dell’alimentatore nel
connettore posto sul retro del microscopio
(Fig.17)
Procedura di montaggio (B-510POL-I)
Fig.13
⑦
Fig.4
Fig.14
Fig.15
Fig.16
Fig.17
EVITARE DI SMONTARE LO STRUMENTO
Non disassemblare lo strumento.
Questo comporta l’annullamento della garanzia e potrebbe causare malfunzionamenti.

Pagina 12
8. Sommario delle procedure di osservazione in luce trasmessa campo chiaro
(B-510POL / B-510POL-I)
Interruttore generale /
selettore regolazione intensità
(Comandi usati) (Capitolo)
Analizzatore
Tubo binoculare
Ghiera di regolazione diottrica
Manopola regolazione altezza
condensatore
Viti centraggio condensatore
Diaframma di apertura
Diaframma di campo
Revolver
Interruttore generale/
selettore regolazione intensità
Manopole macro e
micrometrica di messa a fuoco
Manopole macro e
micrometrica di messa a fuoco
Portare su “ON” l’interruttore generale e regolare l’intensità
luminosa.
Porre un preparato sul tavolino.
Disinserire l’analizzatore dal percorso ottico
Mettere a fuoco il preparato
Iniziare l’osservazione
Regolare i diaframmi di campo e di apertura
Inserire nel percorso ottico l’obiettivo desiderato e
mettere a fuoco il preparato
Regolare la distanza interpupilare
Regolare le diottrie
Centrare l’asse ottico
Regolare la luminosità
(9)
(7)
(5)
(5)
(5)
(9)
(9)
(9)
(9)
(9)
(9)
(9)
Revolver
Inserire l’obiettivo 10x nel percorso ottico (5)
Lente di Bertrand
Posizionare su “O” la rotella della lente di Bertrand (10)
Illuminatore luce riessa
(SOLO B-510POL-I) - spostare il selettore “T/R”
sull’illuminatore per luce riflessa nella posizione “T” (10)

Pagina 13
①
②
1. Regolazione dell’intensità luminosa
Agire sulla rotellina di regolazione dell’intensità
luminosa per accendere e spegnere lo
strumento e per aumentare o diminuire il
voltaggio dell’illuminazione ①. (Fig.18)
2. Regolazione della frizione della
manopola macrometrica (Fig. 19)
► Regolare la frizione della manopola
utilizzando l’apposita ghiera.
La frizione della manopola macrometrica di
messa a fuoco è preregolata in fabbrica.
Per modicare la tensione in base alle
preferenze personali ruotare la ghiera ②
utilizzando la chiavetta in dotazione.
La rotazione in senso orario aumenta la
frizione. La tensione è troppo bassa se il
tavolino scende da solo per gravità o se il fuoco
si perde facilmente dopo una regolazione con
la manopola micrometrica. In questo caso
aumentare la tensione ruotando la ghiera.
3. Leva di blocco di messa a fuoco
(Fig. 20)
La leva di blocco svolge una doppia funzione:
quella di prevenire il contatto tra obiettivo
e preparato e quella di memoria di messa a
fuoco.
Dopo avere messo a fuoco il campione,
ruotare la leva ③ e bloccarla. In questo
modo si denisce il punto superiore di messa
a fuoco. A questo punto si può abbassare
il tavolino con la manopola macrometrica,
sostituire il campione e quindi rialzare il
tavolino no al punto superiore: il campione
sarà approssimativamente a fuoco e si dovrà
effettuare solamente una regolazione ne per
ottenere la messa a fuoco ottimale.
Il movimento micrometrico non viene
inuenzato dal blocco di messa a fuoco.
► Per rimuovere il blocco, spostare
la leva in senso opposto a quello
utilizzato per il blocco.
4. Tavolino (Fig. 21)
Il tavolino girevole alloggia campioni su
vetrino (B-510POL) o campioni opachi
(B-510POL-I).
E’ possibile bloccare il campione una volta
posizionato sul tavolino utilizzando le
mollettine fermacampione ① .
Dopo avere allentato la manopola di
bloccaggio ② , il tavolino può venire ruotato
orizzontalmente di 360°.
9. Uso del microscopio
(luce trasmessa - campo chiaro)
Fig.19
Fig.20
Fig.18
Fig.21
①
②
③

Pagina 14

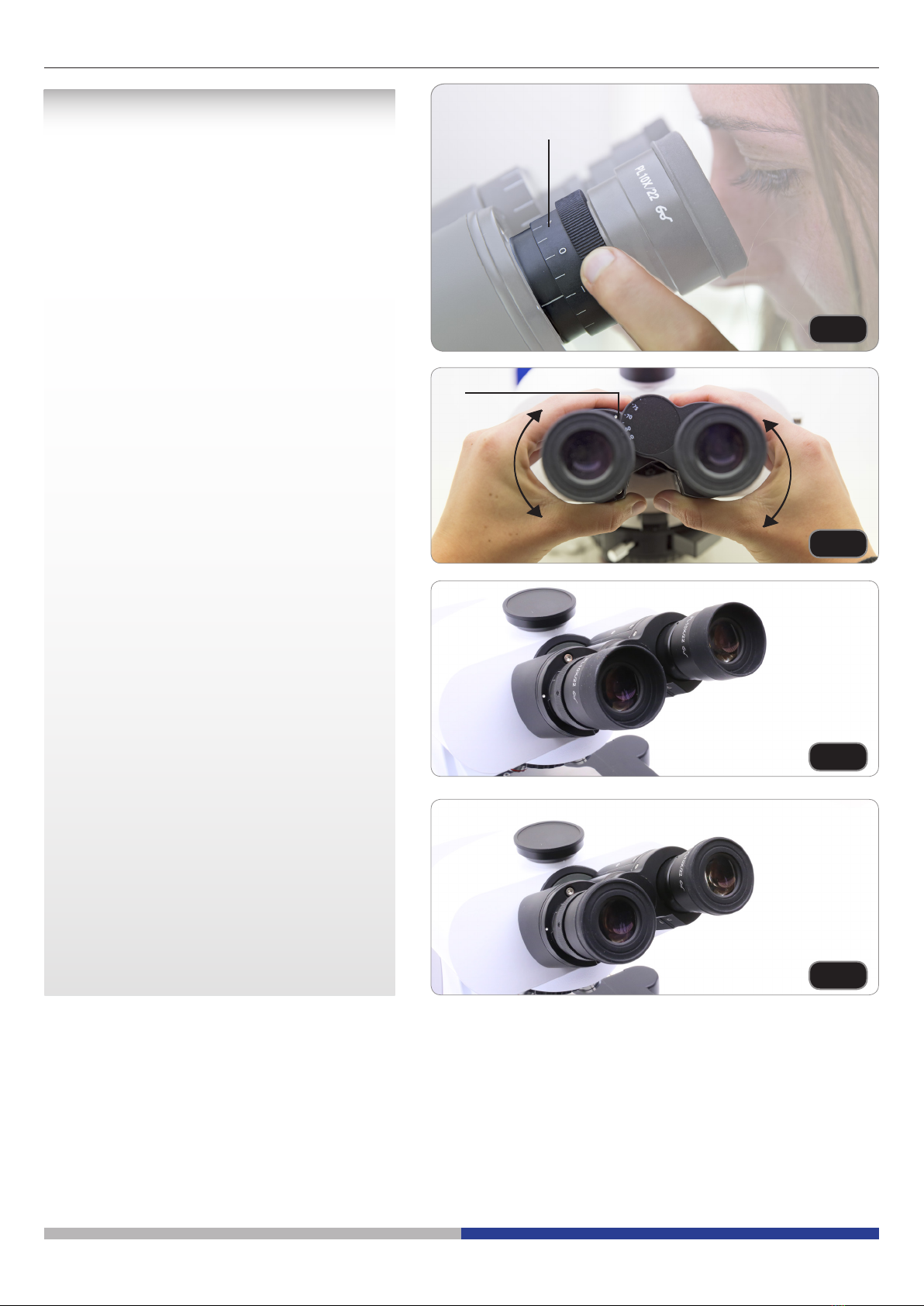

5. Compensazione diottrica (Fig. 22)
1. Osservare e mettere a fuoco il preparato
guardando con l’occhio destro attraverso
l’oculare destro utilizzando le manopole
di messa a fuoco del microscopio.
2. Ora guardare attraverso l’oculare sinistro
con l’occhio sinistro. Se l’immagine non è
nitida, agire sulla compensazione diottrica
utilizzando l’apposito anello ①. (Fig.22)
► Il range di compensazione è di ±5
diottrie. Il numero indicato sulla scala
presente sull’anello di compensazione
dovrebbe corrispondere alla
correzione diottrica dell’operatore
6. Regolazione della distanza
interpupillare (Fig. 23)
Osservando con entrambi gli occhi, sostenere
il gruppo di oculari. Ruotare questi lungo l’asse
comune no ad ottenere un unico campo
visivo.
► Lascalagraduatasull’indicatoredella
distanza interpupillare ②, indicata dal
puntino “.” sul portaoculare, mostra la
distanza interpupillare dell’operatore.
(Fig.23)
Il range della distanza interpupillare è 48-75
mm.
7. Uso dei paraocchi in gomma
(Fig.24-25)
• Uso con occhiali da vista
Abbassare i paraocchi in gomma con
entrambe le mani. La presenza dei
paraocchi abbassati evita di grafare le
lenti degli occhiali
• Uso senza occhiali da vista
Rialzare i paraocchi ed osservare al
microscopio appoggiando gli occhi ai
paraocchi, in modo da evitare che la luce
esterna arrivi a disturbare l’occhio.
②
Fig.22
Fig.23
①
Fig.24
Fig.25

Pagina 15
8. Centraggio del condensatore (Fig.26)
1. Posizionare il campione sul tavolino,
inserire l’obiettivo 10x nel percorso ottico
e mettere a fuoco.
2. Inserire nel percorso ottico la lente
frontale del condensatore swing-out ①.
3. Ruotare la ghiera del diaframma di
campo ② nella direzione indicata dalla
freccia per chiudere completamente il
diaframma.
4. Ruotare la manopola di regolazione
dell’altezza del condensatore ③per
mettere a fuoco il bordo del diaframma.
5. Ruotare le due viti di centraggio ④per
portare l’immagine del diaframma nel
centro del campo visivo
6. Aprire gradualmente il diaframma.
Il condensatore è centrato quando
l’immagine del diaframma è simmetrica
al campo visivo.
7. Nell’uso normale, aprire il diaframma no
a che l’immagine circoscrive il campo
visivo.
Effetti del diaframma di campo
Il diaframma di campo regola l’area illuminata
per ottenere un’immagine con elevato
contrasto.
Adattare il diaframma di campo in funzione
dell’obiettivo in uso no a che il diaframma ad
iride circoscriva il campo visivo per eliminare
la luce non necessaria agli oculari.
Diaframma di apertura (Fig. 27)
• Il valore di apertura numerica (A.N.)
del diaframma di apertura inuenza il
contrasto dell’immagine. Aumentando
o diminuendo questo valore in funzione
dell’apertura numerica dell’obiettivo
si variano risoluzione, contrasto e
profondità di campo dell’immagine.
• Per campioni con basso contrasto
impostare il valore dell’apertura
numerica ① (riportato sulla ghiera
del condensatore) a circa il 70%-80%
dell’A.N. dell’obiettivo. Se necessario,
rimuovere un oculare e, guardando nel
portaoculare vuoto, regolare la ghiera
del condensatore no ad ottenere
un’immagine come quella di g. 28.
Es: con obiettivo PLAN 40x / 0,65
regolare la scala a 0.65 x 0.8 = 0,52
CENTRARE IL CONDENSATORE
①
③
④
②
Fig.26
Fig.27
Fig.28
①
IMMAGINE DEL
DIAFRAMMA AD IRIDE
CAMPO VISIVO
30-20%
70-80%

Pagina 16
9. Centraggio dei diaframmi per luce
riessa
Diaframma di campo (FS)
1. Spostare il selettore ① sull’illuminatore
per luce riessa nella posizione
totalmente inserita, corrispondente alla
lettera “R”. (Fig.29)
2. Posizionare il campione sul tavolino,
inserire l’obiettivo 10x nel percorso ottico
e mettere a fuoco.
3. Ruotare la ghiera del diaframma di
campo ① nella direzione indicata dalla
freccia per chiudere completamente il
diaframma.(Fig.30)
4. Utilizzando le brugole in dotazione usare
le due viti di centraggio ②per portare
l’immagine del diaframma nel centro del
campo visivo.
5. Aprire gradualmente il diaframma.
L’illuminatore è centrato quando
l’immagine del diaframma è simmetrica
al campo visivo.
6. Nell’uso normale, aprire il diaframma no
a che l’immagine circoscrive il campo
visivo.
Effetti del diaframma di campo
Il diaframma di campo regola l’area illuminata
per ottenere un’immagine con elevato
contrasto. Adattare il diaframma di campo
in funzione dell’obiettivo in uso no a che il
diaframma ad iride circoscriva il campo visivo
per eliminare la luce non necessaria agli
oculari.
Diaframma di apertura (AS)
1. Ruotare la ghiera del diaframma di
apertura ③ nella direzione indicata dalla
freccia per chiudere completamente il
diaframma.
2. Rimuovere un oculare.
3. Guardando nel portaoculare vuoto,
utilizzare le brugole in dotazione ed
usare le due viti di centraggio ④per
portare l’immagine del diaframma nel
centro del campo visivo. (Fig.31)
4. L’illuminatore è centrato quando
l’immagine del diaframma è simmetrica
al campo visivo.
• Il valore di apertura numerica (A.N.)
del diaframma di apertura inuenza il
contrasto dell’immagine. Aumentando
o diminuendo questo valore in funzione
dell’apertura numerica dell’obiettivo
si variano risoluzione, contrasto e
profondità di campo dell’immagine.
• Per campioni con basso contrasto
spostare la rotella del diaframma di
apertura a circa il 70%-80% dell’A.N.
dell’obiettivo. Se necessario, rimuovere
un oculare e, guardando nel portaoculare
vuoto, regolare la ghiera del diaframma
no ad ottenere un’immagine come
quella di g.28.
Fig.29
①
①
②
Fig.31
③
④
Fig.30

Pagina 17
• Il sistema consente l’osservazione in Ortoscopia (Nicol incrociati) o in Conoscopia (Nicol incrociati con utilizzo
della lente di Bertrand.
• Perottenereprestazioniottimalinellamicroscopiainlucepolarizzataèindispensabileprocederearegolazioni
ottiche accurate prima di iniziare l’osservazione.
10. Uso del microscopio (luce polarizzata)
1) REGOLAZIONI INIZIALI
Centraggio del tavolino girevole
1. Centrare il condensatore come descritto
nel capitolo 9.
2. Allentare la vite di blocco di rotazione
del tavolino ① e ruotare il tavolino no a
che la scala graduata del tavolino ② ed il
nonio siano allineati ③ sulla posizione di
“0”. (Fig.32)
• Questa operazione serve per assicurare
una posizione standard di riferimento
per il centraggio del tavolino girevole.
3. Mettere a fuoco un particolare riconoscibile
④ nel campo visivo posizionandolo al
centro del reticolo oculare. (Fig.33)
4. Ruotando il tavolino, il particolare messo
a fuoco descriverà un cerchio ⑤. (Fig.33)
5. Riportare sulla posizione di “0” il tavolino e
serrare la vite di blocco ①. Agendo sulle
viti di centraggio del tavolino ⑥spostare
il particolare in direzione diametralmente
opposta al cerchio descritto. Lo
spostamento dovrà essere di circa metà
del diametro del cerchio descritto. (Fig.34)
6. Spostare manualmente il preparato e
riportarlo al centro del crocelo. Allentare
nuovamente la vite di blocco del tavolino e
fare nuovamente ruotare il tavolino.
7. Se il centraggio è stato effettuato
correttamente, ruotando il tavolino
l’immagine del particolare messo a
fuoco non si sposta rispetto al centro
del reticolo. In caso contrario, ripetere le
operazioni descritte da (2) a (7) no ad
ottenere la perfetta coincidenza del centro
di rotazione del tavolino con il centro del
reticolo per cui il preparato rimane al
centro del reticolo ruotando il tavolino.
8. Una volta effettuato il centraggio con il 10x,
ruotare il revolver inserendo nel percorso
ottico tutti gli altri obiettivi e vericare il
corretto centraggio degli obiettivi, agendo
sulle viti di centraggio del revolver ①, per
fare in modo che tutti gli obiettivi siano
perfettamente centrati rispetto all’asse
ottico. (Fig.35)

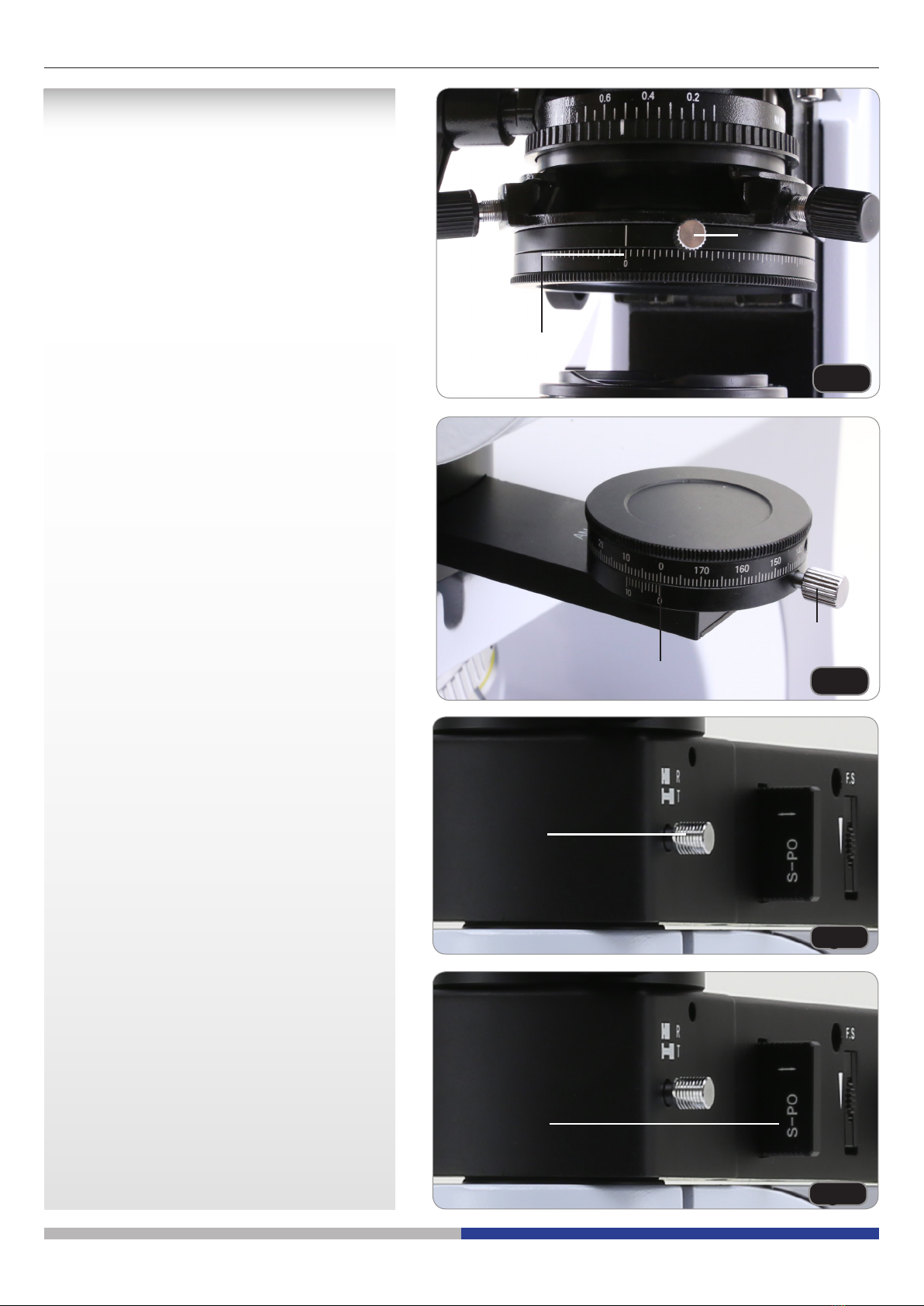

Fig.32
①
②
③
Fig.33
④
⑤
Fig.34
⑥⑥
Fig.35
①①

Pagina 18
► B-510POL
Vericadell’estinzionedellaluce(posizione
di “Nicol incrociati”)
1. Rimuovere il preparato dal percorso ottico
ed inserire il 10x.
2. Inserire il polarizzatore del condensatore,
allentare la vite di bloccaggio del
polarizzatore ① e vericare che sia sulla
posizione di “0” ②. (Fig.36)
3. Inserire nel percorso ottico l’analizzatore
girevole, allentare la vite di rotazione
dell’analizzatore ③ e posizionare la scala
della direzione di vibrazione su 0° ④,
quindi bloccare con la vite di ssaggio ③ .
(Fig.37)
4. Allentare la vite di bloccaggio del
polarizzatore ① e ruotare la scala
del polarizzatore ② no ad ottenere
l’estinzione totale (buio completo agli
oculari). Stringere la vite ①. (Fig.36)
► Potrebbe accadere che la scala del
polarizzatore non sia perfettamente
allineata sulla tacca di riferimento
ma sia spostata di una o due tacche.
Questononèundifettomaèdovuto
all’allineamento meccanico dei
polarizzatori in fase di assemblaggio.
► B-510POL-I
Vericadell’estinzioneinluceriessa
1. Spostare il selettore ① sull’illuminatore
per luce riessa nella posizione totalmente
inserita, corrispondente alla lettera “R”.
(Fig.38)
2. Inserire il polarizzatore per luce riessa
②. (Fig.39)
3. Posizionare sul tavolino uno specchio
piano e inserire l’obiettivo 10x.
4. Inserire nel percorso ottico l’analizzatore
girevole, allentare la vite di rotazione
dell’analizzatore ③ e ruotare la scala della
direzione di vibrazione ④ no ad ottenere
buio completo agli oculari, quindi bloccare
con la vite di ssaggio ③. (Fig.37)
► Potrebbe accadere che la
scala dell’analizzatore non sia
perfettamente allineata sulla tacca
di riferimento ma sia spostata di
unaoduetacche.Questononèun
difettomaèdovutoall’allineamento
meccanico dei polarizzatori in fase di
assemblaggio.
Vericadell’estinzioneinlucetrasmessa
1. Spostare il selettore ① sull’illuminatore
per luce riessa nella posizione totalmente
disinserita, corrispondente alla lettera “T”.
(Fig.38)
2. Ripetere la procedura descritta nei punti
da 1. a 4. per il B-510POL.
Fig.36
①
Fig.37
③
④
Fig.38
①
Fig.39
②
②

Pagina 19
2) Uso delle lamine di ritardo
In dotazione al microscopio vengono
fornite tre lamine di ritardo:
-) Lamina l (Rosso 1° ordine)
-) Lamina l/4
-) Lamina “Quartz wedge” (Q)
1. Inserire nella fessura di destra della lente
di Bertrand ① una delle lamine di ritardo
②. (Fig.40)
2. Lavorando in luce polarizzata, l’inserimento
di una delle lamine avrà effetti cromatici
sul campione in esame.
● Utilizzando la lamina l (anche chiamata
Rosso 1° ordine) il preparato assumerà
una colorazione tendente al magenta.
● Utilizzando la lamina l/4 il preparato
assumerà una colorazione tendente al
giallo paglierino.
● Utilizzando la lamina Q il preparato
presenterà una serie di bande colorate
che andranno a sbiadirsi mano a mano
che la lamina viene inserita.
3) Uso della lente di Bertrand
La lente di Bertrand consente osservazioni
in Ortoscopia e Conoscopia.
In posizione disinserita (“O”) la lente
consente osservazione in Ortoscopia,
mentre in posizione inserita (“B”) è
possibile effettuare osservazioni in
Conoscopia.
1. Ruotare la ghiera zigrinata superiore della
lente di Bertrand ① no ad ottenere la
posizione “B”. (Fig.41)
2. Utilizzando un obiettivo da 20x a 60x,
mettere a fuoco l’immagine conoscopica
utilizzando la ghiera di messa a fuoco ②.
3. Se l’immagine conoscopica non fosse
perfettamente centrata rispetto all’asse
ottico, centrare l’immagine usando le viti
di centraggio ③.
● Ruotando il tavolino si osserveranno
delle frange nere che appariranno e
scompariranno in funzione della rotazione
del tavolino. Queste frange sono gli assi
di cristallizzazione di quello specico
cristallo.(Fig.42)
Fig.40
①
②
Fig.41
①②
③
Fig.42

Pagina 20

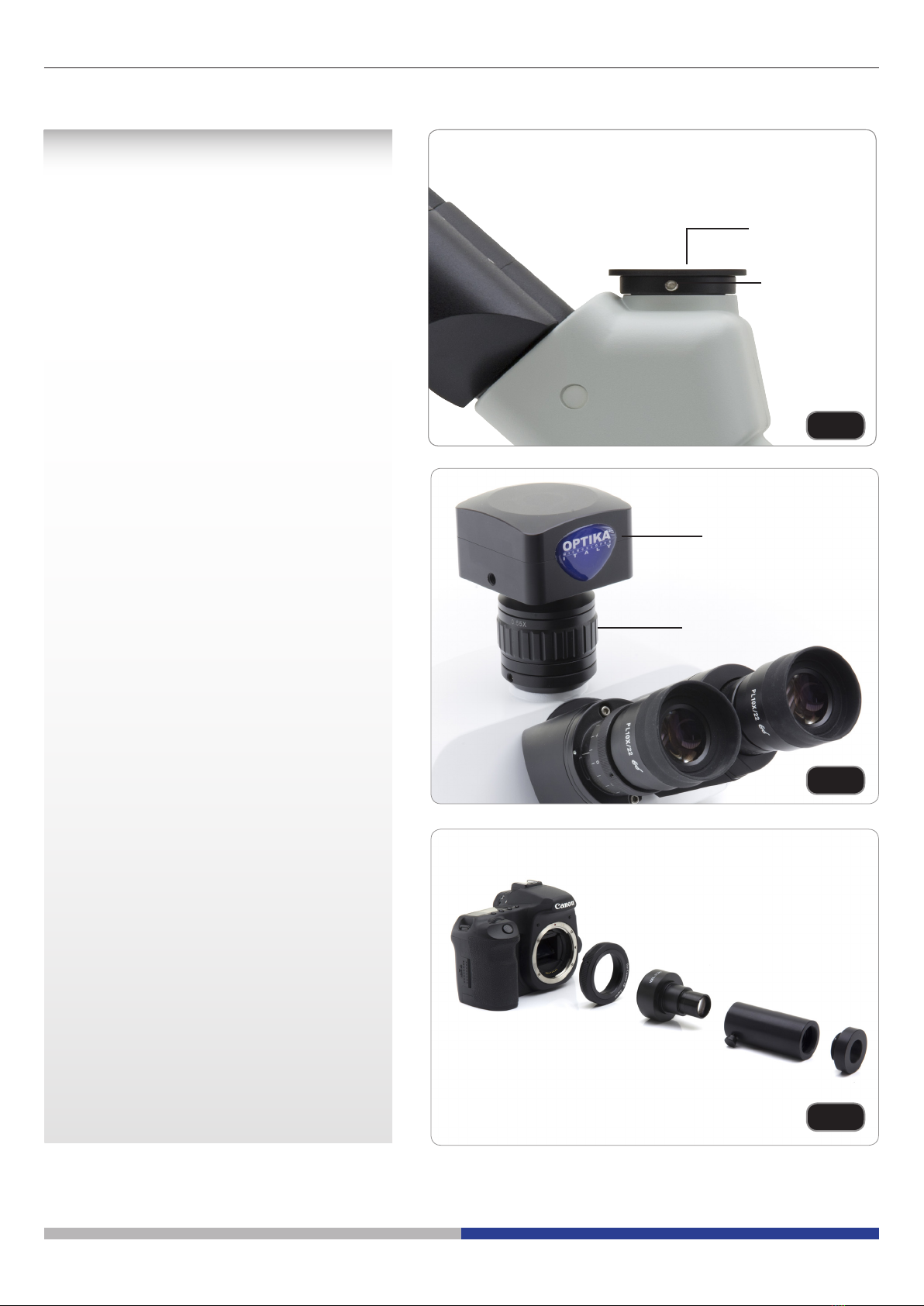

Installazione dell’adattatore passo “C”
1. Allentare la vite di bloccaggio ① sul tubo
trinoculare e rimuovere il tappo antipolvere
②. (Fig.43)
2. Avvitare l’adattatore passo C ③ alla
telecamera ④ e installare l’attacco
rotondo del passo C nel foro vuoto del
tubo trinoculare, quindi riavvitare la vite di
serraggio ①. (Fig.44)
UsodifotocamereReex
1. Inserire l’adattatore per reex ① nel tubo
di collegamento a microscopio ②.
2. Avvitare l’anello “T2” ③ (non in dotazione)
all’adattatore per reex
3. Collegare la fotocamera Reex ④
all’anello “T2” appena montato (Fig. 45).
● L’anello “T2” non è fornito insieme
al microscopio, ma è disponibile in
commercio.
● Per la fotograa di preparati scuri, oscurare
gli oculari e il mirino con un panno scuro
per limitare la luce diffusa.
● Per misurare l’ingrandimento della
macchina fotograca calcolare:
ingrandimento obiettivo * ingrandimento
macchina fotograca * ingrandimento
lente.
► Se si utilizza una macchina SLR, il
movimento dello specchio potrebbe far
vibrare la macchina.
Si consiglia di sollevare lo specchio,
di usare tempi di esposizione lunghi e
uno scatto remoto.
11.Microfotograa
Fig.27
Fig.44
①
②
①
②
Fig.43
①
②
Fig.45
①
②
③
④
③
④
