EMISOR TÉRMICO - MANUAL DE INSTRUCCIONES
ELECTRIC RADIATOR - INSTRUCTION MANUAL
ÉMETTEUR THERMIQUE–MODE D’EMPLOI
EMISSOR TÉRMICO- MANUAL DE INSTRUÇÕES
RRW 805 1005 1305 1505 1805
Sonifer,S.A. Avenida de Santiago, 86 30007 Murcia España
E-mail: [e-mail] / www.orbegozo.com
MADE IN P.R.C.
Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener
los mejores resultados y la máxima seguridad de uso.
Read this manual carefully before running this appliance and save it for reference in order to obtain the best results
and ensure safe use.
Veuillez lire attentivement ce manuel avant d’utiliser cet appareil et conservez-le pour toute consultation future. C’est
la seule façon d’obtenir les meilleurs résultats et une sécurité optimale d’utilisation.
Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá
obter os melhores resultados e a máxima segurança na utilização.
- Este producto está indicado únicamente en lugares abrigados o para una utilización puntual. Este
producto no es adecuado para calefacción primaria.
- This product is only suitable for well insulated spaces or occasional use. This product is not suitable for
primary heating purposes
- Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle. Ce produit ne
peut pas être utilisé comme chauffage principal
- Este produto é adequado apenas para espaços bem isolados espaços ou utilização ocasional. Este
produto não é adequado para fins de aquecimento principal

RRW 805 1005 1305 1505 1805
2
ESPAÑOL
Estimado cliente:
Gracias por elegir nuestro producto.
Le recomendamos leer atentamente las instrucciones
antes de utilizar este aparato por primera vez, por su
propia seguridad y para asegurar un uso correcto.
También debe leer la información de seguridad y la
información sobre ubicación segura antes de utilizar el
panel radiante para evitar cualquier riesgo de fuego o
daños personales.
INDICACIONES DE SEGURIDAD
Guarde el manual para futuras consultas, así como la
garantía, el recibo de pago y si es posible también el
embalaje exterior e interior. En caso de dejar el aparato
a terceros, también entregue el manual de instrucciones.
GENERALES:
1.Este aparato pueden utilizarlo niños con edad de 8
años y superior y personas con capacidades físicas,
sensoriales o mentales reducidas o falta de
experiencia y conocimiento, si se les ha dado la
supervisión o formación apropiadas respecto al uso
del aparato de una manera segura y comprenden los

RRW 805 1005 1305 1505 1805
3
peligros que implica. Los niños no deben jugar con el
aparato. La limpieza y el mantenimiento a realizar por
el usuario no deben realizarlo los niños sin
supervisión.
2.Se deberá supervisar a los niños para asegurarse de
que no juegan con este aparato.
3.PRECAUCIÓN: Para la seguridad de sus niños no deje
material de embalaje (bolsas de plástico, cartón,
polietileno etc.) a su alcance.
4.Si el cable de alimentación está dañado, debe ser
sustituido por el fabricante, por su servicio postventa
o por personal cualificado similar con el fin de evitar
un peligro.
5.No desconecte nunca tirando del cable.
6.No lo ponga en funcionamiento si el cable o el
enchufe están dañados o si observa que el aparato no
funciona correctamente.
7.No manipule el aparato con las manos mojadas.
8.No sumergir el aparato en agua o cualquier otro
líquido.
9.Antes de su limpieza observe que el aparato está
desconectado.
10. El aparato debe instalarse de acuerdo con la
reglamentación nacional para instalaciones eléctricas.
11. Este aparato es sólo para uso doméstico.

RRW 805 1005 1305 1505 1805
4
12. En caso de necesitar una copia del manual de
instrucciones, puede encontrarla en
www.orbegozo.com.
13. ADVERTENCIA: En caso de mala utilización, existe
riesgo de posibles heridas.
ESPECÍFICAS:
El significado del símbolo es “NO CUBRIR”.
ADVERTENCIA: En orden de evitar un
sobrecalentamiento, no cubrir el aparato de
calefacción.
Los niños menores de 3 años deben mantenerse
fuera del alcance del aparato a menos que sean
continuamente supervisados.
Los niños desde 3 años y menores de 8 años deben
sólo encender/apagar el aparato siempre que éste
haya sido colocado o instalado en su posición de
funcionamiento normal prevista y que sean
supervisados o hayan recibido instrucciones relativas
al uso del aparato de una forma segura y entiendan
los riesgos que el aparato tiene. Los niños desde 3
años y menores de 8 años no deben enchufar, regular

RRW 805 1005 1305 1505 1805
5
y limpiar el aparato o realizar operaciones de
mantenimiento.
PRECAUCIÓN: Algunas partes de este aparato pueden
ponerse muy calientes y causar quemaduras. Debe
ponerse atención particular cuando los niños y las
personas vulnerables estén presentes.
El aparato no debe colocarse inmediatamente debajo
de una base de toma de corriente.
No situar el aparato próximo a paredes, mobiliario,
entelados, cortinas, ropas de cama y otros materiales
inflamables ya que hay riesgo de incendio.
No usar este aparato de calefacción en el entorno
inmediato de una bañera, ducha o piscina.
No usar este aparato de calefacción con un
programador, temporizador u otro dispositivo que
conecte el aparato de calefacción automáticamente,
ya que existe riesgo de incendio si el aparato de
calefacción está cubierto o colocado incorrectamente.
Antes de conectar el dispositivo compruebe que la
tensión indicada en la placa de características coincide
con la tensión de la corriente de su hogar.
Conecte el aparato únicamente a un suministro de AC
que coincida con el especificado en la placa de
características.

RRW 805 1005 1305 1505 1805
6
¡No toque las piezas con corriente! ¡Pone en peligro
su vida!
No utilice el aparato en ambientes inflamables (por
ejemplo cerca de gases combustibles o botes de
spray). ¡Riesgo de explosión y fuego!
No utilice el aparato en habitaciones con gases
explosivos (por ejemplo, gasolina) o mientras se están
utilizando colas o disolventes inflamables (por
ejemplo cuando se encolan o barnizan suelos de
parquet, PVC, etc.) No permita que aerosoles,
sustancias inflamables o materiales sensibles al calor
se interpongan en el flujo de aire caliente.
No utilice el aparato en zonas o habitaciones en las
que haya riesgo de fuego, como garajes, establos,
cabañas de madera, etc.
La unidad se debe montar de modo que los
elementos de control no puedan ser alcanzados por
las personas que están en el baño, ducha u otros
lugares llenos de agua.
Siempre desenchufe el aparato después de utilizarlo.
¡Importante! No introduzca ningún tipo de objeto
por las aberturas del aparato. ¡Existe riesgo de
lesiones (descarga eléctrica) y daños en el aparato!
Mantenga el cable a una distancia prudente de las
rejillas de entrada y salida de aire.

RRW 805 1005 1305 1505 1805
7
No usar este aparato de calefacción si se ha caído.
No usar si hay señales visibles de daño al aparato de
calefacción.
Usar este aparato de calefacción sobre una superficie
horizontal y estable, o fijarlo a la pared según sea
aplicable.
ADVERTENCIA: No utilice este aparato de calefacción
en habitaciones pequeñas que estén ocupadas por
personas que no puedan abandonar por si mismas la
habitación, a menos que se proporcione vigilancia
permanente.
ADVERTENCIA: Para reducir el riesgo de fuego,
mantenga los textiles, cortinas, u otro material
inflamable a una distancia mínima de 1 m de la salida de
aire.

RRW 805 1005 1305 1505 1805
8
CONTROL WIFI:
La serie RRW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO
APP, disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a
todas las funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.
Para más información, consulte el manual de la aplicación, incluido también junto al aparato
Para revisar todas las características de este y cualquier otro aparato Orbegozo, así como para acceder a
un vídeo explicativo acerca de la configuración del emisor con nuestra APP, acceda a www.orbegozo.com
y busque su modelo o escanee el siguiente código QR:
INSTRUCCIONES DE INSTALACIÓN
Este radiador se puede utilizar con pies de apoyo o instalado en una pared.
Con pies de apoyo:
1. Cuando se utiliza de esta manera, debe estar de pie en posición vertical. No coloque el
radiador sobre superficies inestables como camas, alfombras, etc. y no lo utilice en una posición
inestable donde se pueda volcar, ya que esto supone riesgo de fuego.
2. Deje siempre un espacio amplio alrededor del radiador. La zona de seguridad que se debe dejar
libre es 15 cm en los laterales y 20 cm en la parte frontal.
Cómo instalar los pies de apoyo:
Inserte los extremos de los pies en la base del radiador (ver figura 1, 1.1). Instale los pies en los huecos
inferiores indicados en la imagen 1.1. en función del modelo adquirido.
ATENCIÓN: En el caso de instalar el aparato sobre sus pies de apoyo, sitúelo sobre una superficie
que soporte altas temperaturas.

RRW 805 1005 1305 1505 1805
9

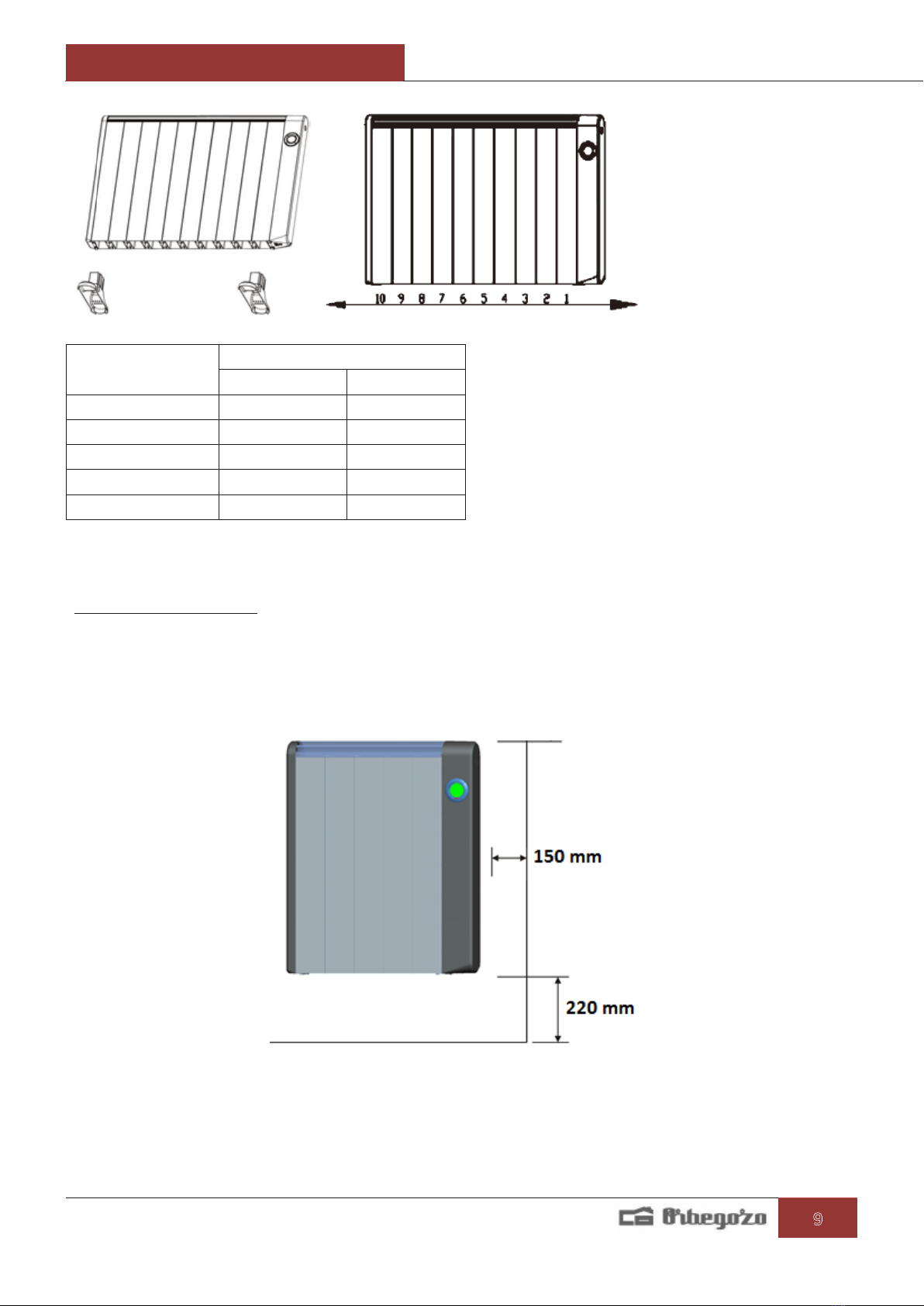

Fig. 1 fig.1.1
Modelo
Posición de los pies de apoyo
Primer pie
Segundo pie
RRW 805 1 5
RRW 1005 1 6
RRW 1305
1
7
RRW 1505
1
8
RRW 1805
1
10
MONTAJE DE PARED
1. Observe las distancias mínimas de seguridad para la instalación.
2. El radiador se debe colocar al menos a 150 mm de todos los objetos, paredes, etc (ver figura 2).
La distancia mínima desde el suelo debe ser 220 mm y desde la parte de arriba, 300 mm.
Fig.2

RRW 805 1005 1305 1505 1805
10

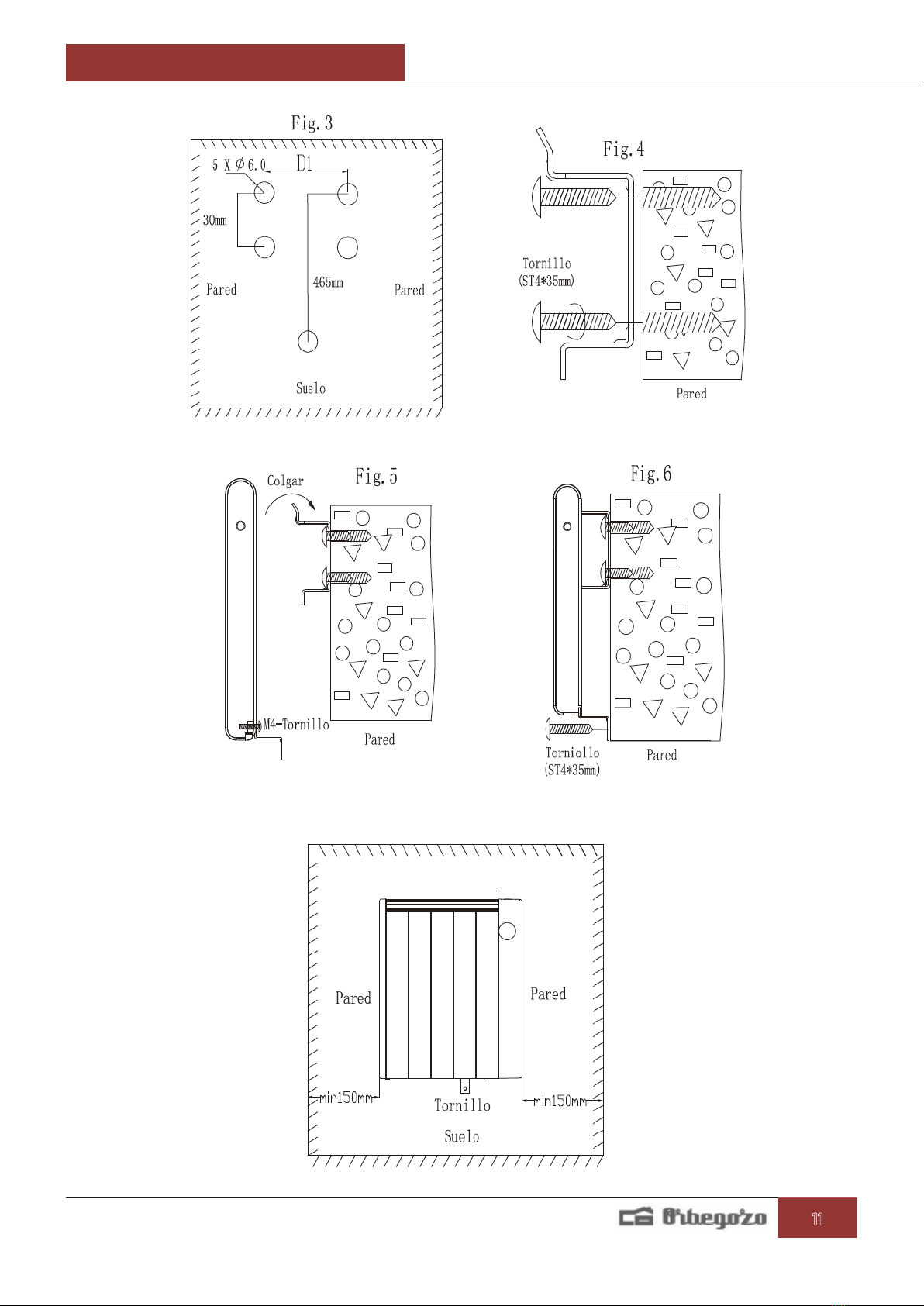

MONTAJE DEL RADIADOR
Respetar siempre las medidas mínimas mostradas en la última imagen de la siguiente página.
1. Una vez seleccionado el lugar para la instalación del emisor térmico, sitúe un soporte superior
verticalmente sobre la pared y marque los dos agujeros con una separación de 30 mm. Una vez
hecho, y en función de su emisor térmico, escoja la distancia D1 con respecto a las señales previas
(Fig 3)
Modelo
Medidas de montaje
(D1)
RRW 805
155 mm
RRW 1005
155 mm
RRW 1305
155 mm
RRW 1505
386 mm
RRW 1805
542 mm
2. Realice los cuatro agujeros, introduzca los tacos y atornille los soportes superiores a la pared (Fig
4)
3. Atornille el soporte inferior a la parte inferior del emisor.
4. Cuelgue el emisor térmico y señale el punto a taladrar del soporte inferior (Fig 5).
5. Descuelgue el emisor y realice el agujero para el soporte inferior.
6. Cuelgue de nuevo el emisor y atornille el soporte inferior a la pared para que el emisor quede
completamente fijado (Fig 6)

RRW 805 1005 1305 1505 1805
11
7.

RRW 805 1005 1305 1505 1805
12

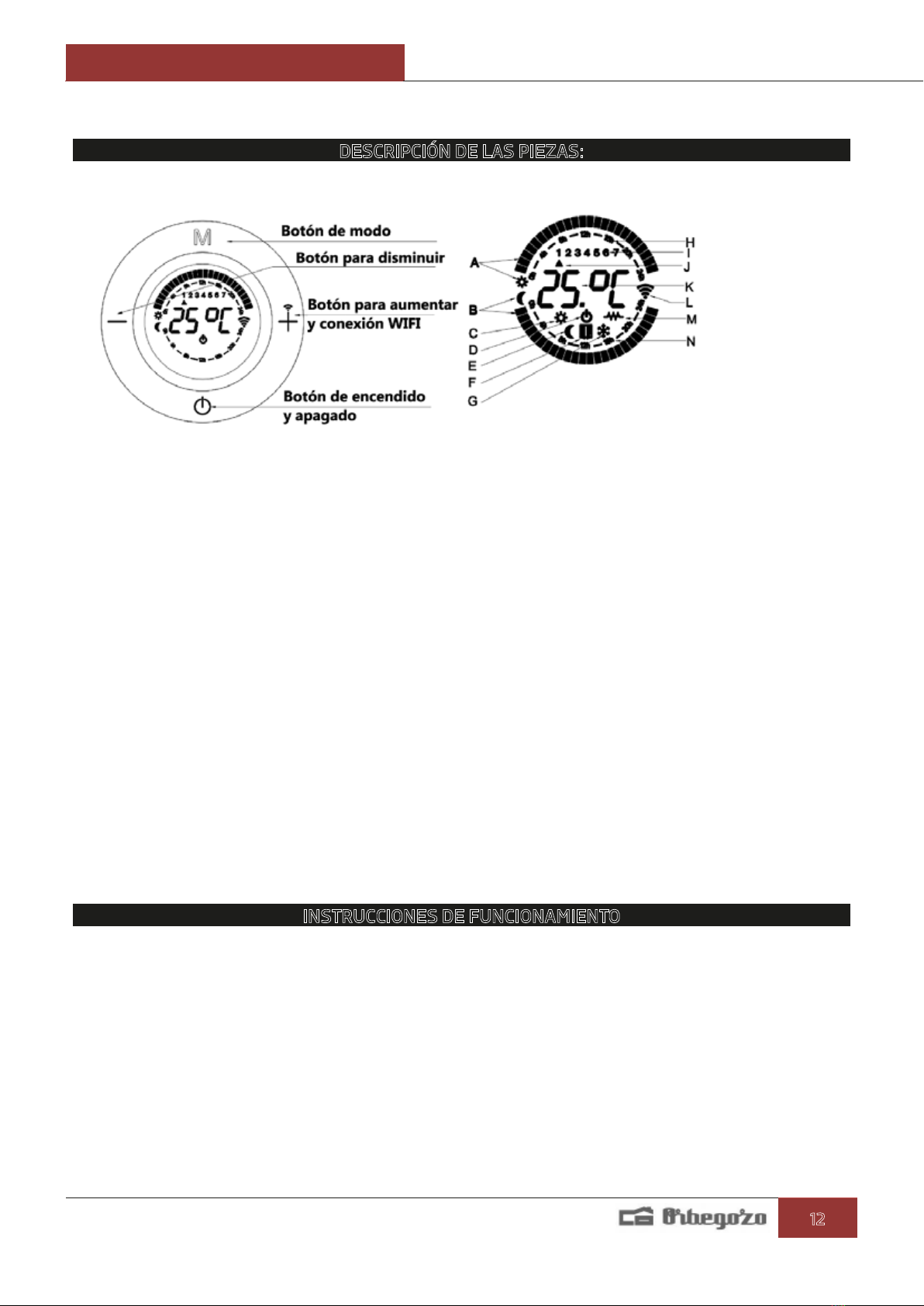

DESCRIPCIÓN DE LAS PIEZAS:
A: Casilla
confort (sol)
B: Casilla de economía (luna)
C: Símbolo de Modo C
onfort
D: Símbolo de Espera
E: Símbolo de Modo Económico
F: Indicación de funcionamiento de la función de detección de ventana abierta
G: Símbolo de Modo Anticongelación
H: Indicación del reloj en un día en modo Confort.
I: Día de la semana
J: Indicación de día de la semana
K: Configuración de la Temperatura
L: Indicador de conexión WIFI
M: Símbolo de función de calor
N: Indicación del reloj en un día en modo económico.
INSTRUCCIONES DE FUNCIONAMIENTO
Este aparato se puede controlar no sólo con la APP si no también con el mando a distancia o
manualmente usando los controles del panel. Las funciones son las mismas en ambas opciones
excepto el bloqueo para niños y la función de ventanas abiertas, que se encuentran en el mando
a distancia.

RRW 805 1005 1305 1505 1805
13

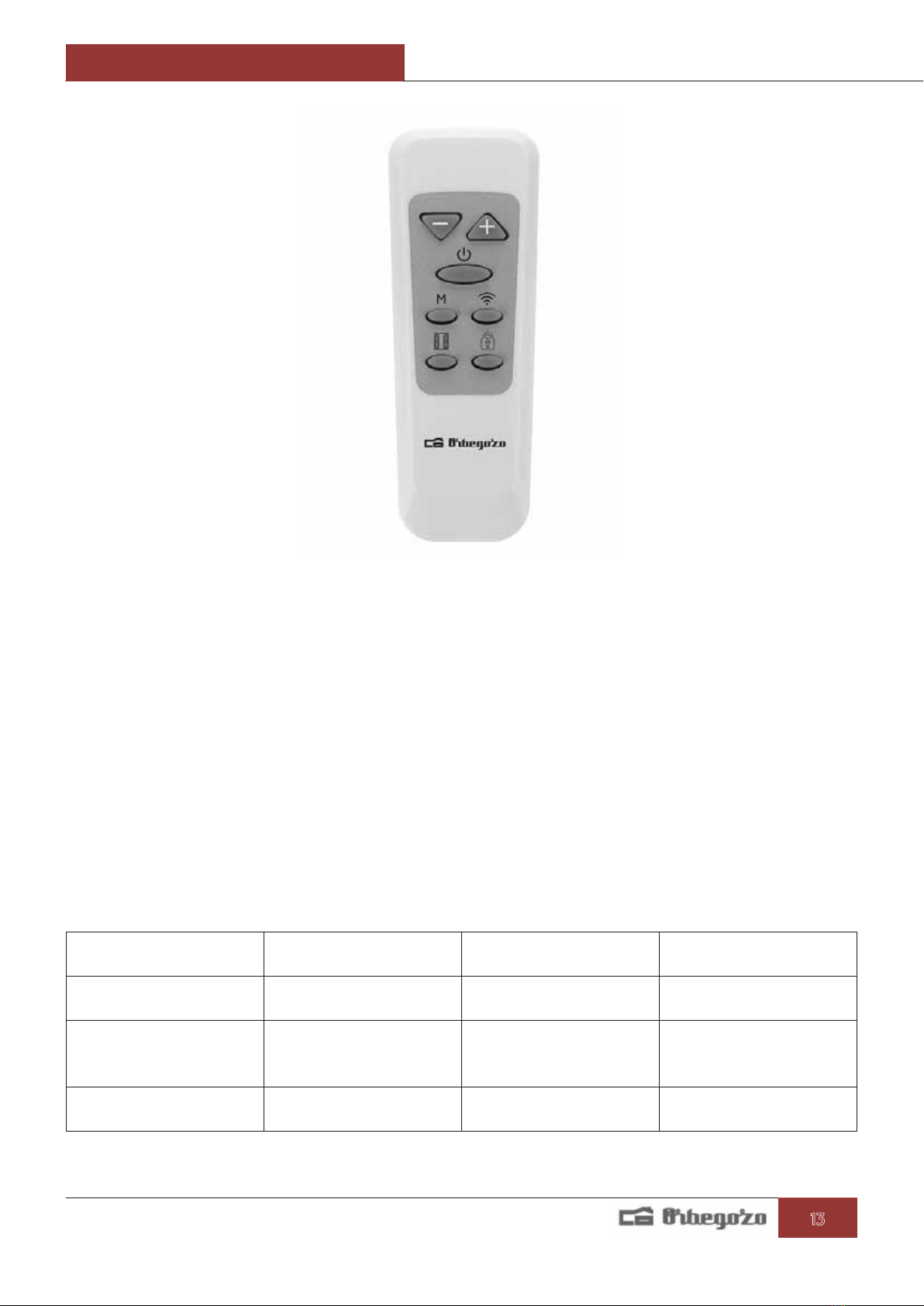

Temperatura Confort y temperatura en modo Económico:
La temperatura
Confort es la más utilizada. La temperatura Confort en invierno suele ser de
entre 20º y 23º C.
La temperatura en modo Económico es aquella en la que el aparato realiza un consumo
moderado. Reduciendo la temperatura de referencia se logra un ahorro energético.
Recomendaciones para ahorrar y optimizar el consumo:
Es altamente recomendable utilizar el modo Programa para ajustar el radiador a nuestro estilo
de vida y así optimizar el consumo.
Es importante que cada habitación se caliente a la temperatura adecuada en todo momento. Se
debe lograr un equilibrio perfecto entre confort y ahorro.
Habitación Temperatura
Confort
Temperatura
Económica
Por el día Sala de estar, oficina 21º-22ºC
18º-19ºC
Por la noche Dormitorio
20ºC (Cuando nos
levantamos y nos
vamos a la cama)
17ºC (Mientras
dormimos)
Zonas comunes
18-19ºC
15-16ºC

RRW 805 1005 1305 1505 1805
14
Encender el radiador:
Aviso: Cuando enciende el aparato, el microprocesador lee la memoria interna del dispositivo y
recuerda el último modo establecido por el usuario.
En el primer encendido, la memoria está vacía, por lo que la pantalla parpadeará
constantemente hasta que se presione alguna tecla.

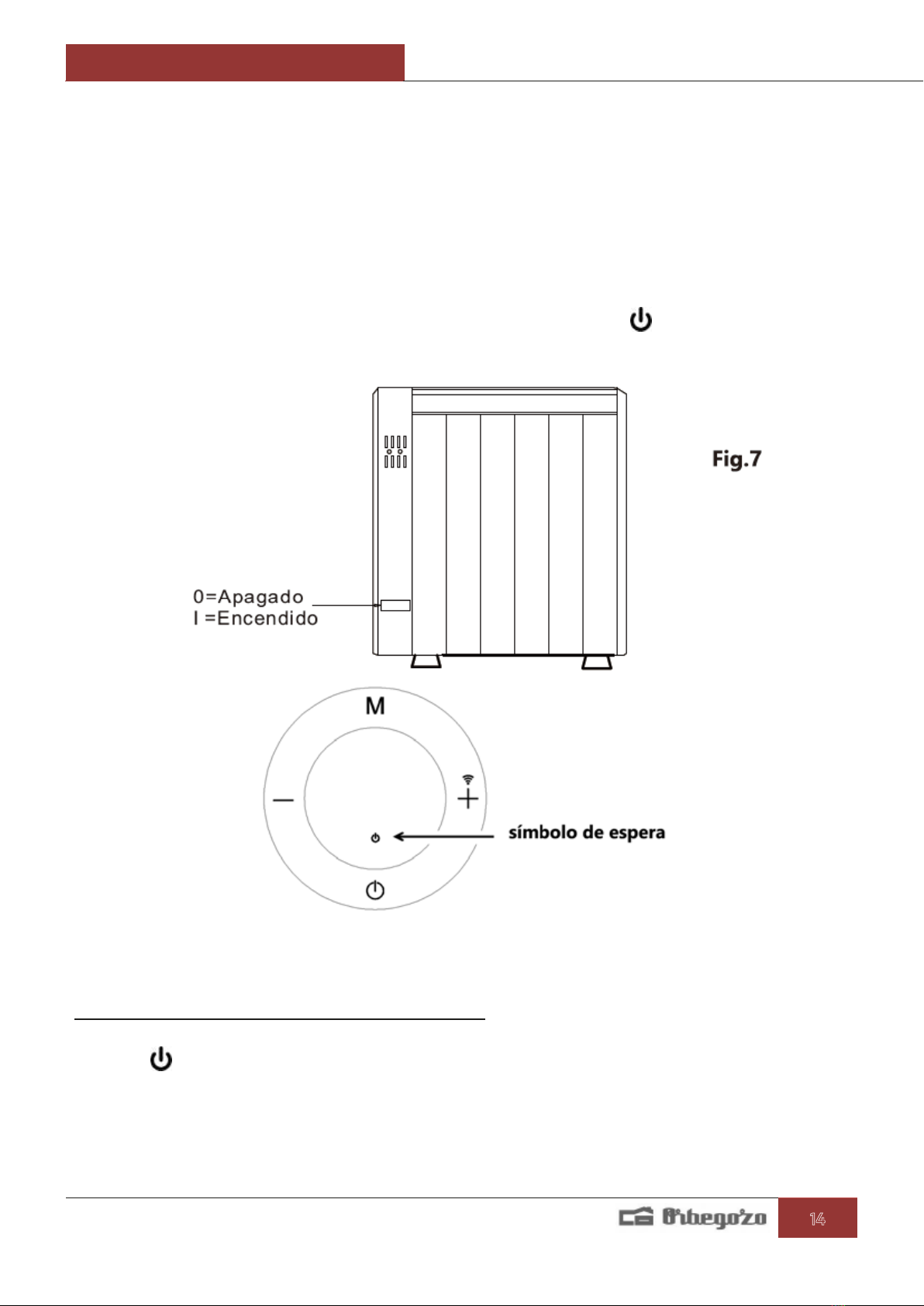

Una vez que el aparato se haya colocado y conectado correctamente en el enchufe, presione el
"Interruptor de alimentación principal" en la posición "I" para tener voltaje. (Fig 7)
cuando se conecte a la fuente de alimentación, el símbolo de espera aparecerá en la pantalla.
(Fig.8)
Fig.8
SELECCIÓN DEL MODO DE FUNCIONAMIENTO:
Pulsamos (Fig 9), el aparato se encenderá y aparecerá uno de los siguientes cuatro modos. (Fig
10, Fig.11, Fig 12, Fig 12, Fig 13)

RRW 805 1005 1305 1505 1805
15
Fig.9
Modo Confort (Fig.10)
Ajustamos la temperatura de
Confort de acuerdo a nuestras necesidades pulsando el botón. +o –
Fig.10
Modo Económico (Fig.11)
Ajustamos la temperatura del Modo
Económico de acuerdo a nuestras necesidades pulsando el botón.
+o –
Fig.11
Importante: La temperatura del modo Económico es siempre 3ºC menor que la del modo Confort. Si
se varía la temperatura en cualquiera de los 2 modos, la del otro modo se ajustará automáticamente
para mantener esa diferencia de 3ºC.

RRW 805 1005 1305 1505 1805
16
Por ejemplo: Si configuramos una temperatura
Confort de 24ºC, la temperatura del modo Económico
baja automáticamente a 21ºC. Del mismo modo, si configuramos la temperatura del modo Económico
en 20ºC, la temperatura del modo Confort automáticamente pasará a ser de 23ºC.
Modo de programación: (Fig.12)
Fig.12
Modo Anticongelación (Fig.13)
Este modo equivale a la posición de Apagado y su función es evitar que la temperatura del aparato
descienda por debajo de 7ºC y por tanto el radiador solo se encenderá si la temperatura es inferior a
7ºC. En este modo la temperatura no se puede ajustar.
Fig.13

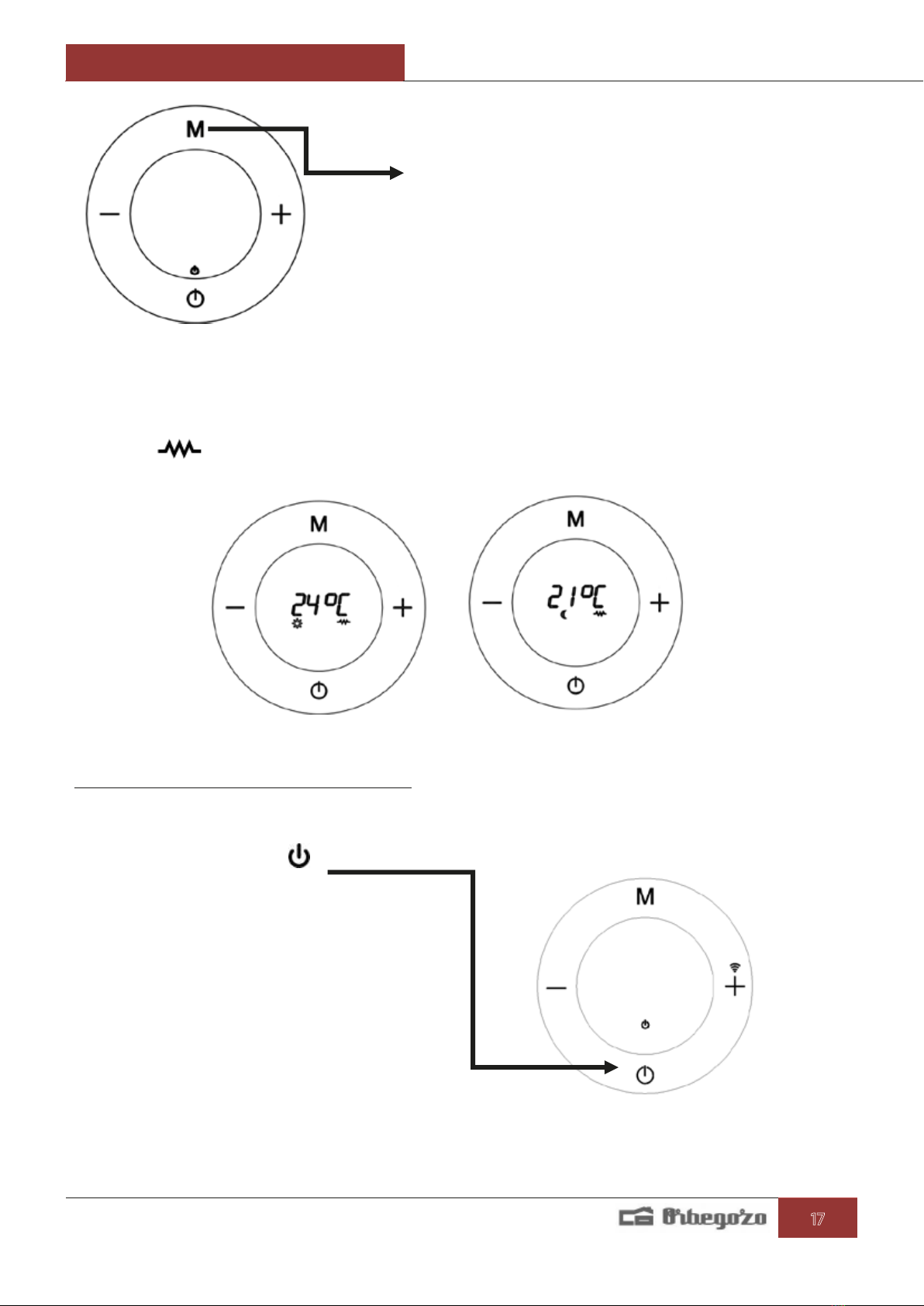

Para cambiar el modo: Pulse el botón Mbrevemente para cambiar el modo:(Fig.14)

RRW 805 1005 1305 1505 1805
17
Fig.14
El símbolo aparece en todos los modos cuando la resistencia está funcionando (Fig.15).
Fig.15
CÓMO PROGRAMAR SU CALEFACTOR:
Ir al modo
OFF como en la imagen,
Mantenga pulsado el botón durante 5 segundos
Fig.16
Cambiar modo:
1. Modo Confort
2. Modo Económico
3. Modo Programación
4. Modo Anticongelación

RRW 805 1005 1305 1505 1805
18
La siguiente pantalla aparecerá inmediatamente (Fig.17), mostrando por defecto el lunes a las 00:00. A
partir de este momento se debe programar en tramos de 1 hora seleccionando el modo que se desea
en cada tramo, Confort, Económico y Anticongelante (apagado). Una vez programadas las 24 horas del
día se pasa automáticamente al siguiente día a las 00:00 (Lunes 1, Martes 2, Miércoles 3, Jueves 4,
Viernes 5, Sábado 6, Domingo 7). Se sigue el mismo procedimiento hasta programar todos los días de
la semana.
Aquí está la pantalla de programación
Casilla superior:
CONFORT
Casilla Inferior:
ECONÓMICO
Nada:
ANTICONGELACIÓN (apagado)
Fig.17
La programación de cada hora se realiza de la siguiente manera:
El botón M es para cambiar el modo(
Confort, Económico, Anticongelación ).
El botón + es para avanzar a la siguiente hora
El botón –es para retroceder a la hora anterior
Veamos un ejemplo paso a paso.
Después de mantener pulsado el botón durante 5 segundos (Fig.18)
Fig.18
Podemos ver que aparece la pantalla (Fig.19). Primero, debemos saber que la programación debe
realizarse de hora en hora pasando por todos los días de la semana.
Si, por ejemplo, queremos programar el modo
Confort entre las 00:00 y la 1:00 del lunes:
Día de la
semana

RRW 805 1005 1305 1505 1805
19

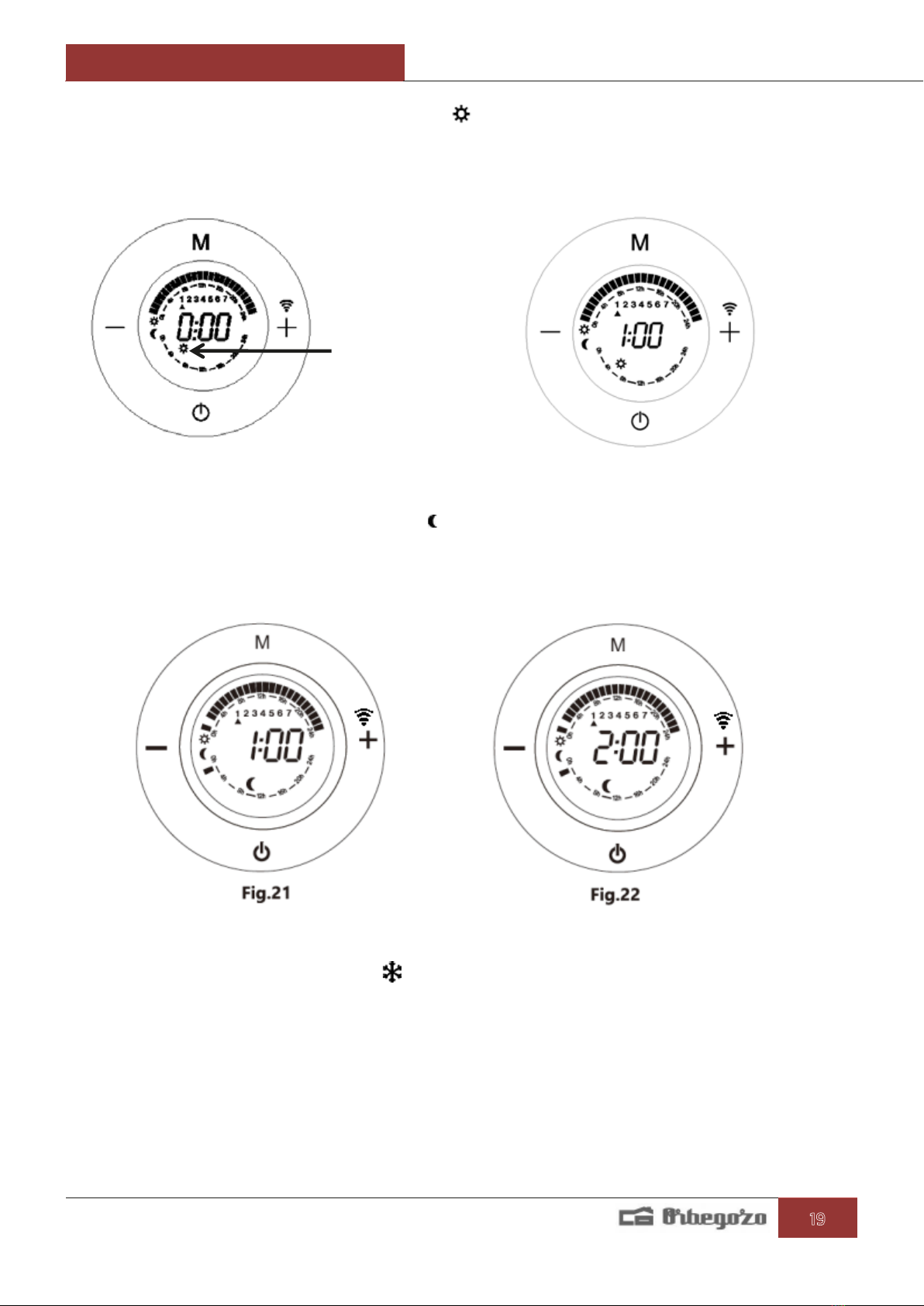

Pulse el botón M hasta que el símbolo
Confort aparezca (Fig.19), presione el botón +. Al hacer
esto, se habrá configurado el modo Confort en el tramo horario de 00:00 a 01:00 y se pasará al
siguiente tramo horario, de 01:00 a 02:00 (Fig.20).
Fig. 19 Fig.20
Ahora vamos a configurar el modo
Económico entre 1:00 y 2:00, simplemente presionando el botón
Mhasta que el símbolo del modo
Económico aparezca (Fig.21) , presione el botón +. Al hacer esto,
se habrá configurado el modo Económico en el tramo de 01:00 a 02:00 y se pasará al siguiente tramo
horario, de 02:00 a 03:00 (Fig.22).
Ahora vamos a configurar el modo
Anticongelación entre las 2:00 y las 3:00, simplemente pulsando M
hasta que el símbolo
Anticongelación aparezca (Fig.23) y presione el botón +. Al hacer esto,
habremos configurado el modo
Anticongelación en el tramo horario de 2:00 a 3:00 y se pasará al
siguiente tramo horario, de 3:00 a 4:00 (Fig. 22). Recuerde que el modo
Anticongelación equivale a
Apagado
El símbolo del
Modo Confortse
muestra o
parpadea

RRW 805 1005 1305 1505 1805
20
Resumen de programación:: Modo
Confort entre 0:00 y 1:00; el modo Económico entre 1:00 y 2:00, y el
modo A
nticongelación entre 2:00 y 3:00. Así es como quedará reflejado (Fig.24)
Modo
Anticongelación 2:00 y 3:00. Sin casilla
Modo
Confort 0:00 y 1:00. Casilla superior
Modo
Económico 1:00 y 2:00. Casilla inferior
Repetimos el procedimiento anterior para programar sucesivamente de 0:00 a 23:00 (24 horas) con
diferentes modos, y luego continuamos con el resto de los días de la semana (lunes - domingo).
Cómo programar el día actual de la semana y la hora:
Cuando terminemos el programa de 7 días/24 horas, presione , y aparece la siguiente pantalla (Fig.
25), que es para configurar el día y la hora actuales
Fig.25
Con el botón +o –pasamos por los días hasta que encontremos el día actual. Por ejemplo, el lunes,
vamos a 1, o el miércoles, usando el botón +o –a 3. (Fig.26)
