  9. Orno OR-MA-701 User manual

Orno OR-MA-701 User manual

OR-MA-701
(PL) Instrukcja obsługi i montażu
(ENG) Operating and instalation instructions
(DE) Bedienungs- und Montageanleitung
(FR) Notice d’utilisation et d’installation
(RU) Инструкция по эксплуатации и установке
ORNO-LOGISTIC Sp. z o.o.
ul. Katowicka 134
43-190 Mikołów
tel. 32 43 43 110
(ENG) IMPORTANT!
Before using the device, read this Service Manual and keep it for future use. Any repair or modification carried out by yourselves results in loss of guarantee. The manufacturer
is not responsible for any damage that can result from improper device installation or operation.
While installing the device, remember that the sensor is activated by the detected motion or heat. To avoid false alarms, place the sensor in location not exposed to direct
sunlight and far from heat sources such as radiators, heaters, light bulbs, etc.
In view of the fact that the technical data are subject to continuous modifications, the manufacturer reserves a right to make changes to the product characteristics and to
introduce different constructional solutions without deterioration of the product parameters or functional quality.
The latest version of the Manual can be downloaded from www.orno.pl. Any translation/interpretation rights and copyright are reserved in relation to this Manual.
1. Do not use the device against its intended use.
2. Do not dip the device in water or another fluids.
3. Do not operate the device when its housing is damaged.
4. Do not repair the device by yourselves.
5. Do not use the power unit and batteries in the receiver at the same time!
NOTE! The 24-month’ guarantee includes the factory-sealed product. Do not break the seal off!
(PL) WAŻNE!
Przed rozpoczęciem korzystania z urządzenia, należy zapoznać się z niniejszą instrukcją obsługi oraz zachować ją na przyszłość. Dokonanie samodzielnych napraw i
modyfikacji skutkuje utratą gwarancji. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia. Montując
urządzenie należy pamiętać, że czujka ruchu aktywowana jest poprzez wykrycie ruchu lub ciepła. W celu uniknięcia fałszywych alarmów należy umiejscowić czujnik w
miejscu nie narażonym na bezpośrednie działanie promieni słonecznych oraz z dala od źródeł ciepła takich jak grzejniki, piecyki, żarówki itp.
Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacją, Producent zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki wyrobu oraz
wprowadzania innych rozwiązań konstrukcyjnych nie pogarszających parametrów i walorów użytkowych produktu.
Najnowsza wersja instrukcji do pobrania na stronie www.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz prawa autorskie niniejszej instrukcji są zastrzeżone.
1. Nie używaj urządzenia niezgodnie z jego przeznaczeniem.
2. Nie zanurzaj urządzenia w wodzie i innych płynach.
3. Nie obsługuj urządzenia gdy uszkodzona jest obudowa.
4. Nie dokonuj samodzielnych napraw.
5. Nie używaj równocześnie zasilacza i baterii w odbiorniku!
UWAGA! Gwarancja 24-miesięczna obejmuje produkt wyposażony w fabryczną plombę, której nie należy zrywać!
(DE) WICHTIG!
Machen Sie sich mit dem Inhalt der Bedienungsanleitung vertraut, bevor sie mit der Nutzung der Anlage beginnen. Die Durchführung eigenmächtiger Reparaturen und
Modifikationen hat den Verlust der Garantie zur Folge. Der Hersteller haftet für Beschädigungen nicht, die sich aus der nicht fachgerechten Montage oder Einsatz der
Anlage ergeben.
Bei der Montage der Anlage achten Sie darauf, dass der Bewegungsmelder durch die Detektion der Bewegung oder Wärme aktiviert wird. Um falsche Alarme zu
vermeiden, positionieren Sie der Melder am Ort, der den Sonnenstrahlen direkt nicht ausgesetzt wird und von Wärmequellen wie Heizkörper, Öfen, Lampen usw.
ferngehalten wird .
Da technische Daten ständigen Modifikationen unterliegen, behält sich der Hersteller das Recht vor, Änderungen bezüglich Erzeugnischarakteristik und anderer
Konstruktionsänderungen vorzunehmen, die Parameter und Nutzwerte des Produkts nicht beeinträchtigen.
Die neuste Version der Bedienungsanleitung ist verfügbar zum Download unter www.orno.pl. Alle Rechte auf Übersetzung/Auslegung sowie Urheberrechte dieser
Bedienungsanleitung sind vorbehalten.
1. Benutzen Sie das Gerät ausschließlich zu den in dieser Anweisung beschriebenen Zwecken
2. Tauchen Sie das Gerät nicht ins Wasser oder in andere Flüssigkeiten.
3. Nutzen Sie die Anlage nicht, wenn ihre Gehäuse beschädigt ist.
4. Eigenmächtige Reparaturen sind verboten.
5. Nutzen Sie keine Speiseleitung und Batterie im Empfänger gleichzeitig !
ACHTUNG!
Die 24-monatige Garantie umfasst das Produkt, das mit einer Fabrikplombe ausgestattet ist, die nicht zu entfernen ist.
(FR) IMPORTANT !
Avant d’utiliser l’appareil pour la première fois, lisez cette notice d’utilisation et gardez-la précieusement pour toute utilisation future de l’appareil. Les réparations et les
modifications effectuées par un non professionnel entrainent une perte de garantie. Le fabricant décline toute responsabilité des dommages qui pourraient résulter d'une
mauvaise installation ou exploitation de l'appareil.
Lors de l'installation de l'appareil, notez que le détecteur de mouvement sera activé par la détection d’un mouvement ou de la chaleur. Afin d’éviter les fausses alarmes,
placez le détecteur dans un endroit non exposé aux rayons directs du soleil et loin des sources de chaleur telles que des radiateurs, des fours, des lampes, etc.
Étant donné que les spécifications techniques peuvent être modifiées, le fabricant se réserve le droit d'apporter des modifications aux caractéristiques techniques du
produit et d'introduire d'autres solutions qui n’ont pas d’impact sur les paramètres techniques et la facilité d'utilisation de l’appareil.
La dernière version du manuel d’utilisation est disponible en téléchargement libre sur le site internet www.orno.pl. Tous les droits de traduction/d’interprétation et les droits
d'auteur de ce manuel sont réservés.
1. Utiliser l’appareil conformément à sa destination.
2. Ne pas plonger l’appareil dans l’eau ou autres liquides.
3. Ne pas utiliser l’appareil si son cadre est abîmé.
4. Ne pas effectuer des réparations.
5. Ne pas utiliser l’adaptateur secteur et la batterie dans le récepteur !
ATTENTION !
La garantie de 24 mois est valable uniquement si le plombage d’usine n’est pas rompu !
(RU) ВАЖНЫЙ!
Перед началом использования устройства необходимо изучить настоящую инструкцию по эксплуатации и сохранить ее для будущего использования.
Самостоятельный ремонт и модификация приводят к потере гарантии. Производитель не несет ответственности за повреждения, которые могут
возникнуть из-за неправильного монтажа или эксплуатации устройства. При монтаже устройства следует помнить, что датчик движения активируется
путем определения источника движения или тепла. Во избежание фальшивых сигналов необходимо установить датчик в месте, не подверженном прямому
воздействию солнечных лучей, а также вдали от источников нагрева, например батарей отопления, печей, ламп накаливания и т.п. Ввиду постоянных
модификаций технических данных Производитель оставляет за собой право вносить изменения в описание изделия и вносить прочие конструкционные
изменения, не влияющие отрицательно на параметры и эксплуатационные качества изделия.
Последняя версия инструкции доступна для скачивания на сайте www.orno.pl. Все права на перевод/интерпретацию и авторские права настоящей
инструкции защищены.
1. Не используйте изделие не по назначению.
2. Не погружайте изделие в воду и другие жидкости.
3. Не используйте устройство с поврежденным корпусом.
4. Не проводите самостоятельных ремонтов.
5. Не используйте одновременно блок питания и батарейки в приемном устройстве!
ВНИМАНИЕ!
Гарантийные обязательства сроком 24 месяца распространяются на устройство с заводской пломбой, которую запрещено снимать!
2
ENG
Produced after 29th July 2005 Waste electrical products should not be disposed with household waste. Please recycle where facilities exist.
Check with Your Local Authority or retailer for recycling advice.
PL
Zgodnie z przepisami Ustawy z dnia 29 lipca 2005 r. o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem
przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu.
DE
Gemäß Vorschriften des Gesetzes vom 29. Juli 2005 über die Entsorgung von Elektro- und Elektronik-Altgeräten ist es verboten, Altgeräte mit dem durchgestrichenen
Mülleimer-Zeichen mit anderen Abfällen zu mischen. Der Benutzer ist verpflichtet, die Elektro- und Elektronik-Altgeräte bei einer Sammelstelle für die
Wiederaufbereitung von Elektro- und Elektronik-Altgeräten abzugeben.
FR
Conformément aux dispositions de la loi du 29 juillet 2005 relatives aux déchets électriques et électroniques, il est interdit de placer l’appareil usagé avec d'autres
déchets usés comportant le symbole d’une poubelle barrée. L’utilisateur, s’il désire jeter son équipement électronique et électrique, est obligé de le déposer dans un
point de collecte d’équipement usagé.
RU
Согласно Закону от 29 июля 2005 г. об отработанных электрических и электронных приборах запрещается помещать вместе с другими отходами
отработанные устройства, маркированные символом перечеркнутого контейнера. Отработанные электрические и электронные приборы необходимо сдавать
в пункты приема отработанных устройств.
12/2016
|ENG| Motion detector with DING-DONG signaling and alarm.
(PL) Czujnik ruchu z sygnalizacją DING-DONG i alarmem.
|DE| Bewegungsmelder mit Signalgeber DING-DONG und Alarm.
|FR| Détecteur de mouvement à signalisation DING-DONG et alarme.
|RU| Датчик движения с сигналом DING-DONG и тревожной сигнализацией.
Description of the device
Opis urządzenia
Beschreibung
Description de l’appareil
Описание устройства
Battery-powered indicator to
control the front door, storage
rooms and to secure hazardous
places against children's access.
The device mounted at the door
warns with the beep sound when
motion is detected in the
detector’s operation zone. By
using the mounting bracket, the
sensor can be positioned freely
to the desired area. Optional 6V /
300mA power adapter. 3-
position switch (I-alarm signal II -
36 sounds, OFF - deactivation).
Bateryjny sygnalizator ruchu do
kontroli drzwi wejściowych,
pomieszczeń magazynowych i
zabezpieczenia niebezpiecznych
miejsc przed dziećmi. Urządzenie
umieszczone przy drzwiach
powiadamia głośnym sygnałem
dźwiękowym o wykryciu ruchu w
polu widzenia czujnika. Za pomocą
uchwytu mocującego można
dowolnie nakierować czujnik na
wybraną strefę. Opcja zasilania z
zasilacza 6V/300mA. 3 pozycyjny
przełącznik (I – sygnał alarmowy, II
–36 dźwięków, OFF – wyłączenie).
Batteriebetriebener Bewegungsmelder
zur Überwachung von Eingangstüren,
Lagerräumen und zur Sicherung von
gefährlichen Stellen für Kinder. Ein an
der Tür angebrachter
Bewegungsmelder signalisiert die
Erkennung von Bewegungen in
Arbeitsweite des Melders mit einem
lauten Tonsignal. Mithilfe des
Befestigungshalters kann der Melder im
ausgewählten Bereich beliebig
eingestellt werden. Speiseoption: mit
Netzteil 6V/300mA. 3-Postion-
Umschalter (I –Alarmsignal, II –36
Töne, OFF – Ausschalten).
Indicateur de mouvement à batterie
pour contrôler la porte d’entrée, des
locaux de stockage et pour
sécuriser des endroits dangereux
contre l’accès des enfants.
L’appareil placé à la porte avise
avec le bip sonore lorsqu'un
mouvement est détecté dans un
champ de vision du détecteur. En
utilisant le support de montage l’on
peut orienter librement le capteur
vers la zone souhaitée. Facultatif
adaptateur secteur 6V / 300mA.
Interrupteur à 3 positions (I –signal
d'alarme II - 36 sons, OFF –
désactivation).
Аккумуляторный сигнализатор
движения для контроля входных
дверей, складских помещений,
представляющих опасность для
детей. Устройство, установленное
перед дверьми, громким звуковым
сигналом сообщает об
обнаружении движения вполе
видения датчика. Спомощью
держателя можно необходимым
образом направить датчик на
нужную Вам зону обозрения.
Опция питания от блока питания
6В/300мА. 3-хпозиционный
переключатель (I –сигнал
тревоги, II –36 звуков, OFF –
выключение).

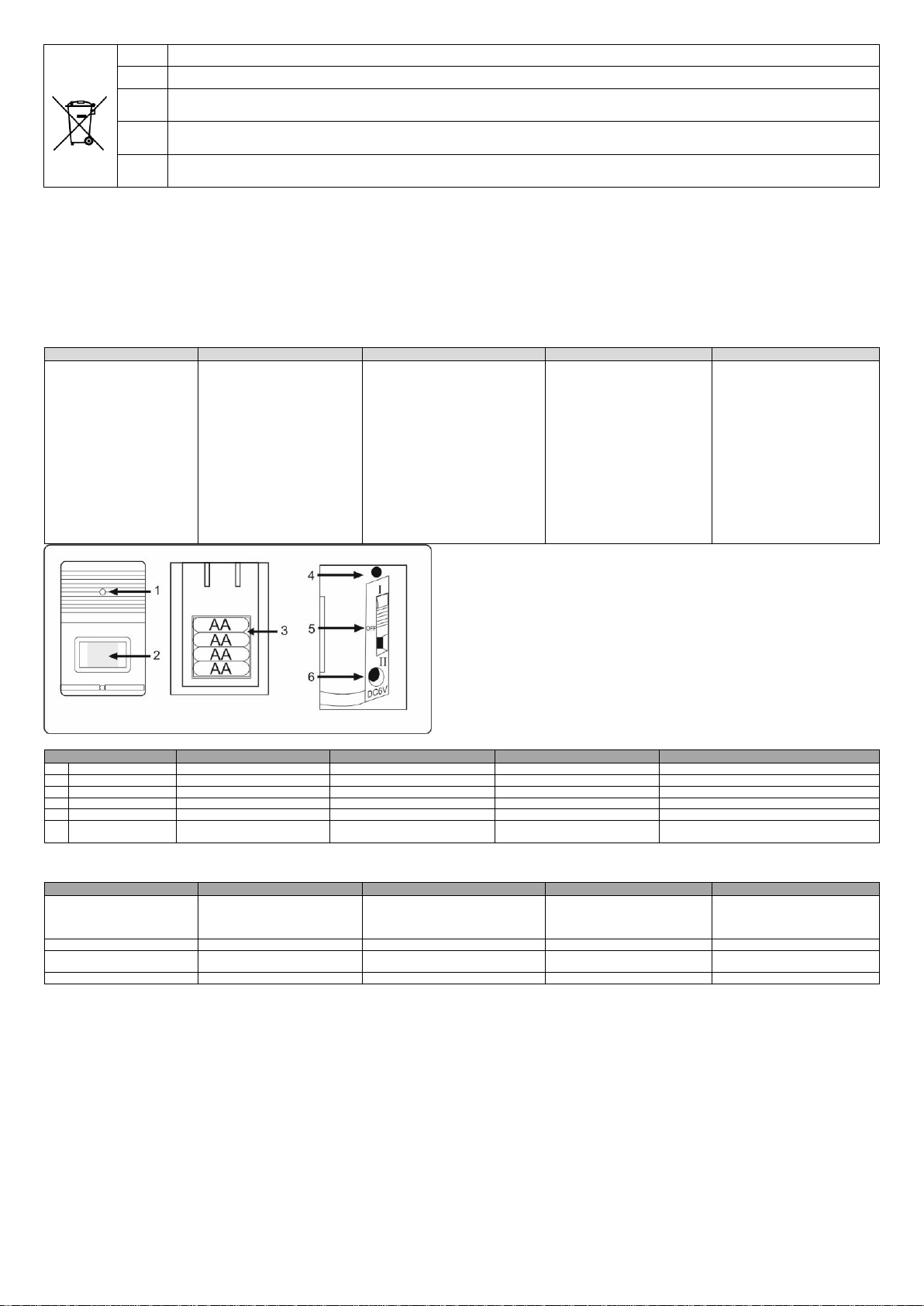

rys.1
Names for parts
Budowa urządzenia
Bau der Anlage
Construction de l’appareil
Строение устройства
1.
Speaker
Głośnik
Lautsprecher
Haut-parleur
Динамик
2.
PIR motion sensor
Czujnik ruchu PIR
PIR-Bewegungsmelder
Détecteur de mouvement PIR
PIR-датчик движения
3.
Cover the battery
Kieszeń na baterie
Batteriefachschutz
Cache pour les poches à batteries
Крышка отверстия для батареек
4.
36 sounds
36 dźwięków dzwonka
36 Töne
36 sons
36 звуков
5.
3-position switch
3 pozycyjny przełącznik
3-Postion-Umschalter
Interrupteur à 3 positions
3-хпозиционный переключатель
6.
DC 6V Input Jack
Wejście na zasilacz DC6V typu
jack
Netzspannungseingang DC6V des
Typs Jack
Prise pour le connecteur DC6V
jack.
Разъем для блока питания DC 6Втипа ‘джек’
Technical data »
Dane techniczne:
Technische Daten
Caractéristiques techniques
Технические данные
Power supply: 4x AA battery (not
included) or DC 6V (not
included)
Zasilanie:4xAA(brakwzestawie)lub
opcjonalnie z zasilacza 6VDC (brak
w zestawie)
Stromversorgung:4xAA (im Satz nicht
verfügbar) oder optional vom
Netzspannungseingang 6VDC ( im Satz
nicht verfügbar)
Alimentation : 4 x AA (non fournies)
ou en option l’alimentation 6VDC
(non fournie)
питание: 4 x AA (в комплект не
входят) или от блока питания 6 В
DC (в комплект не входит)
Ring Volume: ≥110 dB
Poziom głośności: ≥110 dB
Lautstärkepegel: ≥110 dB
Niveau de tonalité : ≥110 d
Уровень шума: ≥110 дб
Sensing Distance: ≤6 m
Zasięg wykrywania ruchu: ≤6 m
Reichweite der Detektion der
Bewegung des Melders: ≤6 m
zone de couverture du détecteur du
mouvement : ≤6 m
пределы определения движения
датчика: ≤6 m
Net weight: 0,135 kg
Waganetto: 0,135 kg
Nettogewicht: 0,135 kg
Poids net : 0,135 kg
Вес нетто: 0,135 кг

Other Orno Security Sensor manuals

Orno OR-CR-203 User manual

Orno

Orno OR-CR-203 User manual

Orno OR-CR-208 User manual

Orno

Orno OR-CR-208 User manual

Orno VIRONE DV-1 User manual

Orno

Orno VIRONE DV-1 User manual

Orno OR-DC-619 User manual

Orno

Orno OR-DC-619 User manual

Orno OR-CR-220 User manual

Orno

Orno OR-CR-220 User manual

Orno OR-MA-701 User manual

Orno

Orno OR-MA-701 User manual

Orno CALYPSO II AC User manual

Orno

Orno CALYPSO II AC User manual

Orno OR-CR-252 User manual

Orno

Orno OR-CR-252 User manual

Orno OR-CR-205 User manual

Orno

Orno OR-CR-205 User manual

Orno OR-CR-220 User manual

Orno

Orno OR-CR-220 User manual

Orno OR-DB-KH-123 User manual

Orno

Orno OR-DB-KH-123 User manual

Orno OR-CR-214 User manual

Orno

Orno OR-CR-214 User manual

Orno OR-CR-261 User manual

Orno

Orno OR-CR-261 User manual

Orno OR-CR-216 User manual

Orno

Orno OR-CR-216 User manual

Orno OR-MA-712 User manual

Orno

Orno OR-MA-712 User manual

Orno OR-GB-430 User manual

Orno

Orno OR-GB-430 User manual

Orno OR-CR-207 User manual

Orno

Orno OR-CR-207 User manual

Orno OR-CR-267 User manual

Orno

Orno OR-CR-267 User manual

Orno OR-CR-264 User manual

Orno

Orno OR-CR-264 User manual

Orno OR-DB-YR-127 User manual

Orno

Orno OR-DB-YR-127 User manual

Orno OR-CR-240 User manual

Orno

Orno OR-CR-240 User manual

Orno OR-CR-249 User manual

Orno

Orno OR-CR-249 User manual

Orno OR-CR-265 User manual

Orno

Orno OR-CR-265 User manual

Orno OR-DC-619 User manual

Orno

Orno OR-DC-619 User manual

Popular Security Sensor manuals by other brands

Silverline 388946 manual

Silverline

Silverline 388946 manual

Panasonic SF4D-*-01 Series Quick instruction manual

Panasonic

Panasonic SF4D-*-01 Series Quick instruction manual

InoTec BNP 9100 P Ino-Traq Series Operating	 instruction

InoTec

InoTec BNP 9100 P Ino-Traq Series Operating instruction

Ponpe BX615 user manual

Ponpe

Ponpe BX615 user manual

mySmart MWS7 Product guide

mySmart

mySmart MWS7 Product guide

BURG-WACHTER WS 44 WinSafe Assembly and user's manual

BURG-WACHTER

BURG-WACHTER WS 44 WinSafe Assembly and user's manual

Interlogix EV520-P Series Installation sheet

Interlogix

Interlogix EV520-P Series Installation sheet

Optex WX Shield Series installation instructions

Optex

Optex WX Shield Series installation instructions

Underground Magnetics Mag 3 quick start guide

Underground Magnetics

Underground Magnetics Mag 3 quick start guide

GEV LLA 90 manual

GEV

GEV LLA 90 manual

Challenger SL04B instructions

Challenger

Challenger SL04B instructions

REED R5044 instruction manual

REED

REED R5044 instruction manual

Niko-Servodan 41-781 EnOcean quick guide

Niko-Servodan

Niko-Servodan 41-781 EnOcean quick guide

Kilsen KL710 Installation sheet

Kilsen

Kilsen KL710 Installation sheet

BBC BIRCHER Merkur 2 Series Translation of the original instructions

BBC

BBC BIRCHER Merkur 2 Series Translation of the original instructions

Keysight E9304A Operating and service guide

Keysight

Keysight E9304A Operating and service guide

Sierra Monitor Corporation Flame Detector 3100 Specifications

Sierra Monitor Corporation

Sierra Monitor Corporation Flame Detector 3100 Specifications

Bosch DS936 installation instructions

Bosch

Bosch DS936 installation instructions

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
