BREEZE & PARIS WP 32/34/36/38
SHOWER WALL INSTALLATION MANUAL - FOR CORNER SHOWER
MANUEL D’INSTALLATION DES PANNEAUX MURAUX - POUR DOUCHE EN COIN
MANUAL DE INSTALACIÓN DEL PANEL DE PARED - PARA LA DUCHA EN MONEDA
www.ovedecors.com | [email protected]
Questions, problems, need help?
Call our customer service department at
1-866-839-2888, 9 a.m. - 5 p.m., EST, Monday - Friday
Questions, problèmes ou besoin d’aide?
Contactez notre service à la clientèle au
1-866-839-2888, du lundi au vendredi de 9 h à 17 h HNE.
Preguntas, problemas o necesita ayuda?
Llame a nuestro departamento de servicio al cliente al
1-866-839-2888, 9 am. – 5 pm., HDE, Lunes a Viernes.
DO NOT START WITH THIS INSTALLATION MANUAL
1) FIRST, INSTALL YOUR SHOWER BASE.
2) SECOND, INSTALL YOUR SHOWER WALL PANELS (USING THIS MANUAL).
3) THIRD, INSTALL YOUR SHOWER ENCLOSURE.
NE PAS COMMENCER PAR CE MANUEL D’INSTALLATION
1) PREMIÈREMENT, INSTALLEZ VOTRE BASE DE DOUCHE.
2) DEUXIÈMEMENT, INSTALLEZ VOS PANNEAUX MURAUX (EN VOUS SERVANT DE CE MANUEL).
3) TROISIÈMEMENT, INSTALLEZ VOTRE CABINE DE DOUCHE.
NO COMIENZAN CON ESTE MANUAL DE INSTALACIÓN
1) PRIMERO, INSTALE SU PLATO DE DUCHA.
2) SEGUNDO, INSTALE SU PANELES DE PARED (USANDO ESTE MANUAL).
3) TERCERO, INSTALE SU PUERTA DE DUCHA.
An installation video guide can be found on our Youtube channel:
Un guide d’installation video est disponible sur notre chaîne Youtube:
Una guía de instalación de vídeo está disponible en nuestro canal de Youtube:
https://tinyurl.com/y95nqcmv
32"34"36"38"
N30 3/4"
781mm
32 7/8"
835mm
34 13/16"
884mm
36 13/16"
935mm
Q73 1/4"
1860mm
73 1/4"
1860mm
73 1/4"
1860mm
73 1/4"
1860mm
R2 13/16"
71mm
2 13/16"
71mm
2 13/16"
71mm
2 13/16"
71mm
S15/16"
23mm
15/16"
23mm
15/16"
23mm
15/16"
23mm
NR
Q
N
S

P. 2
WALL PANELS INSTALLATION: OVERVIEW
INSTALLATION DES PANNEAUX MURAUX: VUE D’ENSEMBLE
INSTALACIÓN DE LOS PANELES DE PARED: VISIÓN GENERAL

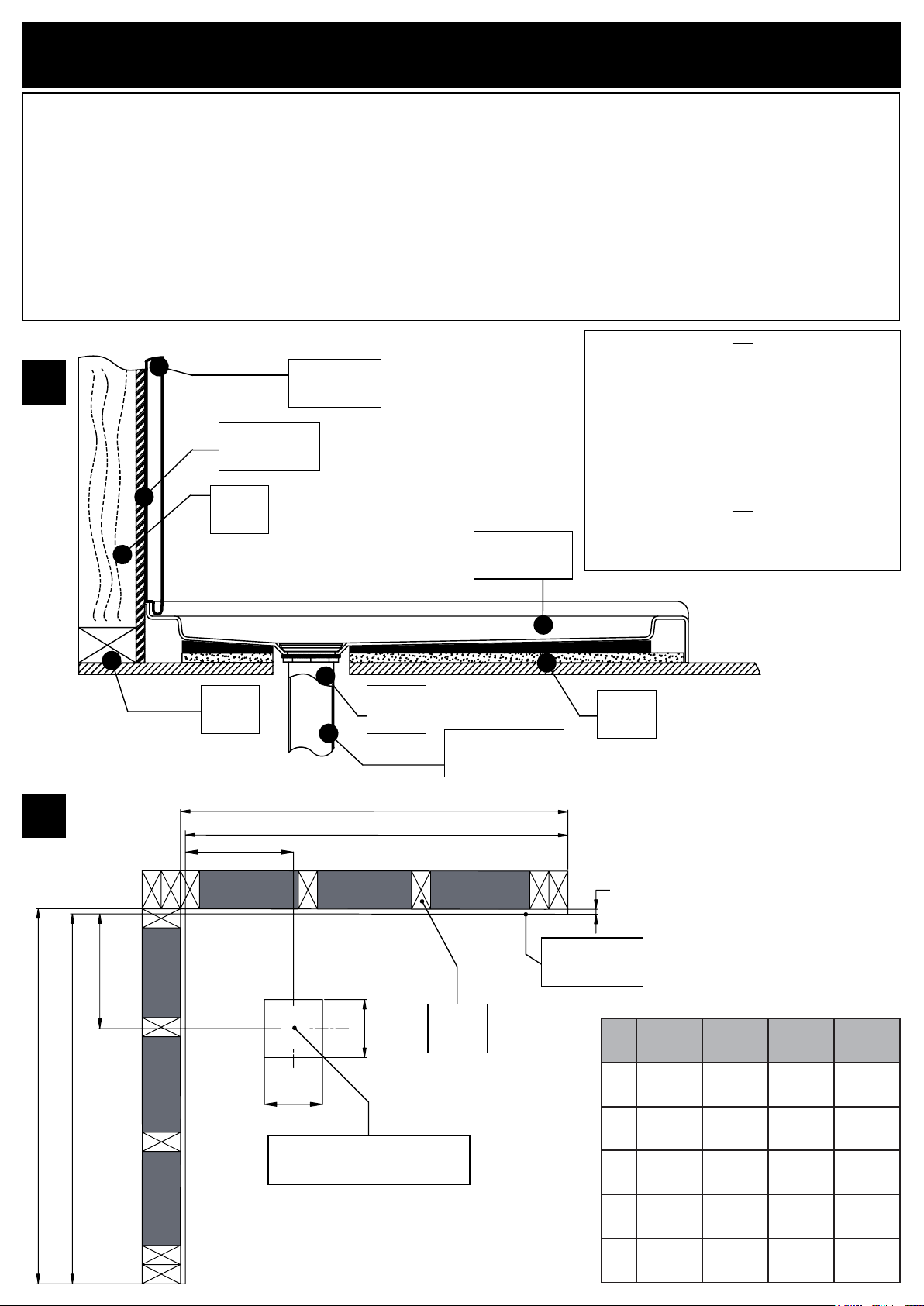

A. Before you start the installation of your product consult the illustration A below showing a side-view of the completed installation.
B. Illustration B shows the recommended wall structure and measurements for the product installation.
NOTE: Customer must follow and comply with the local and national building and plumbing codes. All illustrations in this manual are for reference
only and do not take precedent on any code or regulation. This product should be installed by a professional.
A. Avant de commencer l’installation de votre produit, consultez l’illustration A ci-dessous montrant une vue latérale de l’installation terminée.
B. L’illustration B montre la structure de paroi recommandée et les mesures pour l’installation du produit.
REMARQUE: Le client doit suivre et se conformer scrupuleusement aux codes locaux et nationaux de construction et de plomberie. Toutes les
illustrations de ce manuel ne sont faites que pour référence et ne prennent aucun précédent sur aucun code ou règlement. Ce produit doit être
installé par un professionnel.
A. Antes de iniciar la instalación del producto, ver Figura A muestra una vista lateral de la instalación se haya completado.
B. La gura B muestra la estructura de la pared recomendado y medidas para la instalación del producto.
NOTA: El cliente debe seguir y cumplir con los códigos de construcción locales y nacionales y fontanería. Todas las ilustraciones de este manual
son indicativos y se comprometen ningún precedente para cualquier código o reglamento. Este producto debe ser instalado por un profesional.
FAQ
Q: What thickness of cement must I apply?
A: Between 1” and 1 1/2”.
Q: Is the base installed on the studs or on the drywall?
A: On the drywall.
FAQ
Q: Quelle épaisseur de ciment dois-je appliquer ?
R: Entre 1” et 1 1/2”.
Q: La base est-elle installée sur les montants ou sur les murs de
placoplâtre?
R: Sur les murs de placoplâtres.
FAQ
P: ¿Qué espesor de cemento debo aplicar?
R: Entre 1 “y 1 1/2”.
P: ¿Está instalada la base en los soportes o en el panel de yeso?
R: En la pared de yeso.
1
2
Wall panel
Panneau mural
Panel de pared
Drywall
Placoplâtre
Paneles de yeso
Stud
Montant
Soportes
Shower base
Base de douche
Plato de ducha
Cement
Ciment
Cemento
Drain
Drain
Desagüe
Waste pipe
Tuyau d’évacuation
Tubería de desagüe
Stud
Montant
Soportes
A
L
L
A
E
J
E
K
K
Drywall
Placoplâtre
Paneles de yeso
Stud
Montant
Soportes
Waste pipe rough-in
Ouverture pour tuyau d’évacuation
Apertura de la tubería de descarga
32” 34” 36” 38”
A32 1/16"
828mm
34 1/16"
878mm
36"
928mm
38"
978mm
E7 7/8"
200mm
6 7/8"
175mm
12 3/8"
315mm
11 13/16"
300mm
J1/2"
13mm
1/2"
13mm
1/2"
13mm
1/2"
13mm
K6"
152mm
6"
152mm
6"
152mm
6"
152mm
L31 9/16"
815mm
33 9/16"
865mm
35 1/2"
915mm
37 1/2"
965mm

P. 3
Pencil
Crayon
Lápiz
Screwdriver
Tournevis
Destornillador
Drill and drill bits
Perceuse et forets
Taladro con brocas
ø1/8” (3mm)
Level
Niveau
Nivel
Measuring Tape
Ruban à mesurer
Cinta medidora
Cutter
Exacto
Cuchilla
Safety glasses
Lunettes de Sécurité
Anteojos de seguridad
Hole saw drill bit
Scie-cloche
Sierra de agujero
Wood saw
scie à bois
Sierra de madera
Silicone
Silicone
Silicona
Trowel
Truelle
Palustre
Tub Surround Adhesive
Adhésif pour Contours de Bains
Adhesivo de contorno de baño
PART LIST
LISTE DES PIÈCES
LISTA DE PIEZAS
TOOLS REQUIRED (not supplied)
OUTILS REQUIS (non fournis)
HERRAMIENTAS NECESARIAS (no incluido)
PART #
# DE PIÈCE
PARTE #
DESCRIPTION
DESCRIPTION
DESCRIPCIÓN
QUANTITY
QUANTITÉ
CANTIDAD
CODE
CODE
CÓDIO
E
Wall panel (left)
Panneau mural (gauche)
Panel de pared (izquierda)
1
32" : 99SAP0044-AC
34" : 99SAP0046-AC
36" : 99SAP0048-AC
38" : 99SAP0050-AC
F
Wall panel (right)
Panneau mural (droit)
Panel de pared (derecha)
1
32" : 99SAP0045-AC
34" : 99SAP0047-AC
36" : 99SAP0049-AC
38" : 99SAP0051-AC
GG
Bolt and nut
Boulon et écrou
Perno y tuerca
9 99SHW0353-AC
EF
GG

P. 4
CAUTION
Please carefully read the following important safety information before handling or installing this shower. There is a risk of serious injury while
handling this product. To minimize these risks, please note:
• Always wear safety glasses and gloves while handling.
• Always read and follow all the steps in the installation instructions.
• Inspect all contents and glass for damage before installation.
• Extreme caution should be taken while handling the glass during installation as the tempered glass may shatter if in contact with a hard
surface.
• Handle the tempered glass with caution! Improperly handling the glass can cause it to break suddenly in small pieces (never in pointed
fragments).
• Always take all precautions not to touch the tempered glass with any tools during the installation, or after installed.
• Do not cut or modify the tempered glass as it will shatter if cut.
• Carefully remove product from packaging and keep packaging until installation is complete.
• Inspect all parts for damage; if there is damage to the unit prior to installation, please contact customer service at the number provided in
this guide.
• Install the shower on a oor that is level and able to accommodate the weight of the unit and an occupant.
• Consult local building codes and compliance standards prior to installation and ensure conformity.
• After installation, and from time to time, check the glass for t and nish to ensure that nothing has come loose since installation.
• Keep this installation manual for future reference.
SAFETY INFORMATION
INFORMATION SUR LA SÉCURITÉ
INFORMACIÓN DE SEGURIDAD
AVERTISSEMENT
Veuillez lire attentivement les importantes consignes de sécurité suivantes avant la manutention et l’installation de cette douche. La manipulation
de ce produit présente un risque de blessure grave. Pour minimiser ces risques, veuillez prendre note de ce qui suit:
• Toujours porter des lunettes et des gants de sécurité pendant la manutention.
• Toujours lire et suivre toutes les étapes indiquées dans les instructions d’installation.
• Avant l’installation, inspecter tout le contenu et le verre pour détecter toute forme de dommages.
• Pendant l’installation, faire très attention lorsque vous manipulez les pièces en verre, car le verre trempé peut se fracasser s’il entre en
contact avec une surface dure.
• Manipulez le verre trempé avec précaution sinon il pourrait se briser en petits morceaux (jamais en fragments pointus).
• Prendre toujours toutes les précautions nécessaires pour que, pendant l’installation ou après, les outils que vous utilisez n’entrent pas en
contact avec le verre trempé.
• Ne pas couper ni modier le verre trempé, car il pourrait se briser en éclat s’il est coupé.
• Sortir le produit de son emballage avec soin et le conserver jusqu’à ce que l’installation soit complétée.
• Inspectez toutes les pièces. S’il y a des dommages sur le produit avant l’installation, veuillez communiquer avec le service à la clientèle au
numéro indiqué dans ce guide.
• Installez la douche sur un plancher au niveau et capable de supporter le produit et son utilisateur.
• Veuillez consulter le code du batiment et les normes de conformité avant l’installation du produit.
• Après l’installation, et périodiquement, vérier l’assemblage et la nition des pièces en verre, pour vous assurer qu’aucun élément ne s’est
desserré depuis l’installation.
• Conserver le présent manuel d’instruction pour consultation future.
PRECAUCIÓN
Lea cuidadosamente la siguiente información importante antes de manipular e instalar la ducha. Hay riesgo de lesiones graves mientras se
manipula el producto. Para minimizar estos riesgos, sírvase notar:
• Utilice siempre anteojos de seguridad y guantes durante la manipulación.
• Lea y siga siempre todos los pasos en las instrucciones de instalación.
• Inspeccione todo el contenido y el vidrio por daños antes de la instalación.
• Hay que prestar atención especial mientras se manipula el vidrio durante la instalación ya que el vidrio templado se puede despedazar al
contacto con una supercie dura.
• Manipule el vidrio templado con precaución! Una manipulación inadecuada del vidrio puede ocasionar que se rompa.
• Observe siempre todas las precauciones para no tocar el vidrio templado con ninguna herramienta durante ni después de la instalación.
• No corte el vidrio templado puesto que se despedazará si se corta.
• Retire con cuidado los productos de envase y embalaje mantendrá hasta que la instalación se haya completado.
• Inspeccione todas las piezas en busca de daños, si hay daños en la unidad antes de la instalación, póngase en contacto con el servicio al
cliente al teléfono que gura en esta guía.
• Instale la ducha en un piso que esté nivelado y pueda contener el peso de la unidad y de un ocupante.
• Consulte los códigos de construcción locales y normas requeridas antes de la instalación y asegúrese de cumplirlos.
• Después de la instalación, y de tiempo en tiempo, verique el ajuste el acabado del vidrio para asegurarse de que nada se ha aojado con
el tiempo.
• Guarde este manual de instalación para consulta en el futuro.

P. 5
NOTICE
Any modication or alteration from what is specied in this instruction manual will void any and all warranty on this
product.
The distributor is not responsible for any damage to the unit or personal property caused by improper installation. If
you disregard instructional warnings, you will void your warranty and possibly deal with water damage.
Consult the distributor’s website for any additional information or question on this product’s installation.
SAFETY NOTICE
AVIS DE SÉCURITÉ
AVISOS DE SEGURIDAD
AVIS
Toute modication ou altération apportée aux indications données dans le présent manuel d’instructions annule
toute garantie associée à ce produit.
Le distributeur n’est pas responsable pour les dommages sur le produit ou sur la personne causés par une installation
inadéquate. Si vous ne tenez pas compte des indications du manuel d’instruction, vous annulerez votre garantie et
vous vous exposerez à des dommages causés par les fuites d’eau.
Pour de plus amples renseignements sur l’installation du produit ou si vous avez des questions, veuillez consulter
le site du distributeur.
ATENCIÓN
Cualquier modicación o alteración con respecto a lo especicado en este manual de instrucción anulará toda la
garantía de este producto.
El distribuidor no se hace responsable por cualquier tipo de daño a la unidad o propiedad personal ocasionado por
una instalación inadecuada. Ignorar estas instrucciones anulará la garantía y ocasionará daños potenciales por
agua en su hogar.
Consulte el sitio web del distribuidor para cualquier información adicional o pregunta sobre la instalación de este
producto.
PREPARATION
PRÉPARATION
PREPARACIÓN
You will need at least two people to install this unit properly.
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list
and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
2 personnes sont requises pour installer le produit correctement et sécuritairement.
Avant de commencer l’installation du produit, soyez assuré d’avoir toutes les pièces. Comparez les pièces avec les
listes fournies. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit.
Necesitará al menos dos personas para instalar esta unidad de forma adecuada.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista
del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas
están dañadas.

P. 6
CORNER TRIM INSTALLATION
INSTALLATION DE FINITION D’ANGLE
INSTALACIÓN DE LA MOLDURA DE LA ESQUINA

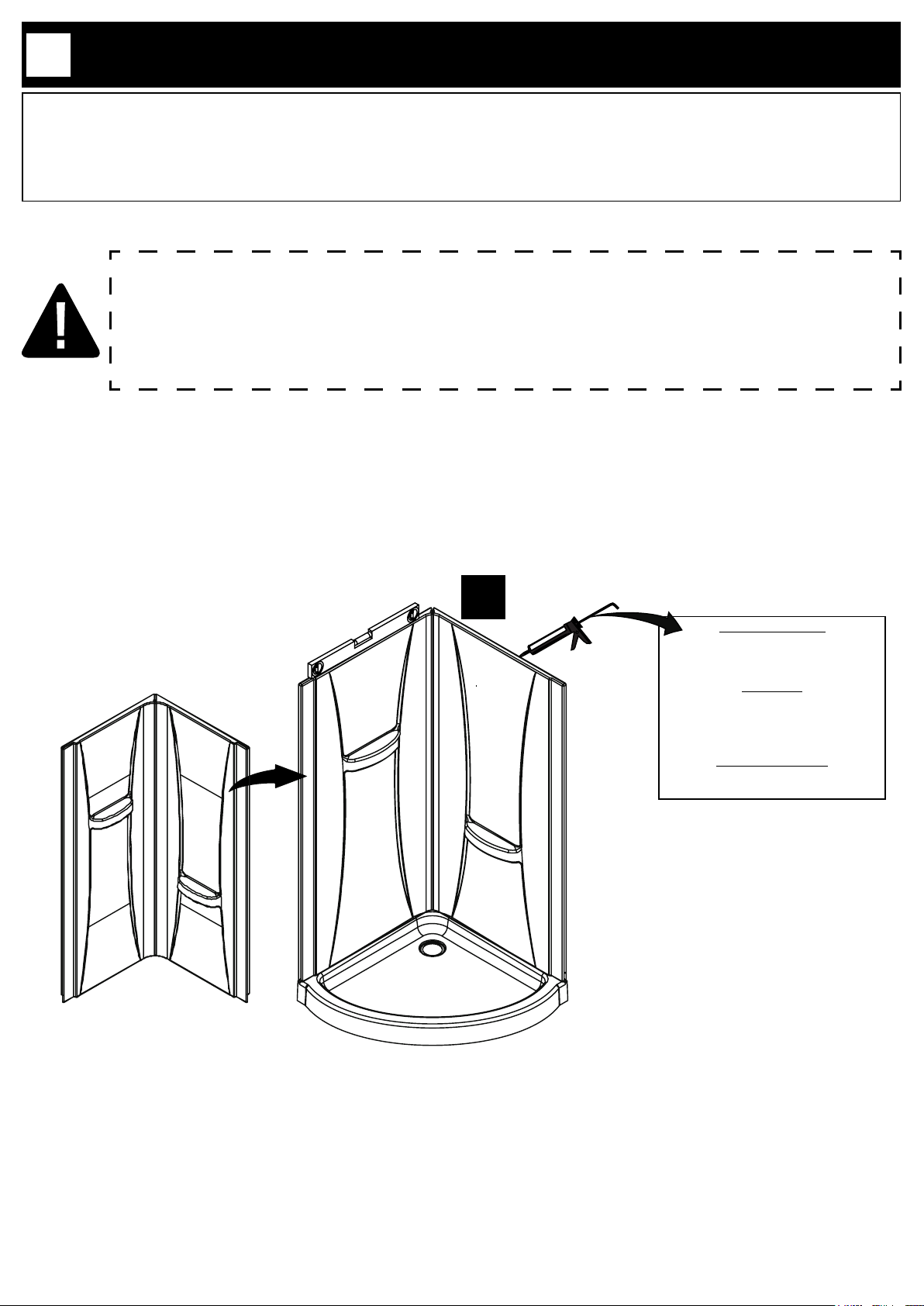

1.1 Apply a silicone bead along the groove of the left wall panel.
1.2 Behind the wall panels, leaving a 1” (25mm) clearance from the top and the bottom of the wall panels, drill 9 equidistant holes using a 3/16” (5mm) drill bit
to join the two walls panels.
1.1 Appliquer un cordon de silicone le long de la rainure du panneau mural gauche.
1.2 À l’arrière des panneaux muraux, tout en laissant un espace libre de 1” (25 mm) entre le haut et le bas des panneaux muraux, percez 9 trous équidistants
à l’aide d’une mèche de 3/16” (5 mm) pour joindre les deux paneaux muraux.
1.1 Aplique un cordón de silicona a lo largo de la ranura del panel izquierdo de la pared.
1.2 En la parte posterior de los paneles de pared, dejando un espacio libre de 1 “(25 mm) entre la parte superior e inferior de los paneles de pared, taladre 9
oricios equidistantes con una broca de 3/16” (5 mm) para unir los dos paneles de pared.
1
SILICONE
SILICONE
SILICONA
Top view
Vue de haut
Vista de arriba
Top view
Vue de haut
Vista de arriba
1.1 1.2
Front view
Vue de face
Vista frontal
Back view
Vue arrière
Vista trasera
9X
3/16” (5mm)
1” (25mm)
1” (25mm)
E F

P. 7
WALL PANEL INSTALLATION
INSTALLATION DES PANNEAUX MURAUX
INSTALACIÓN DEL PANEL DE LA PARED

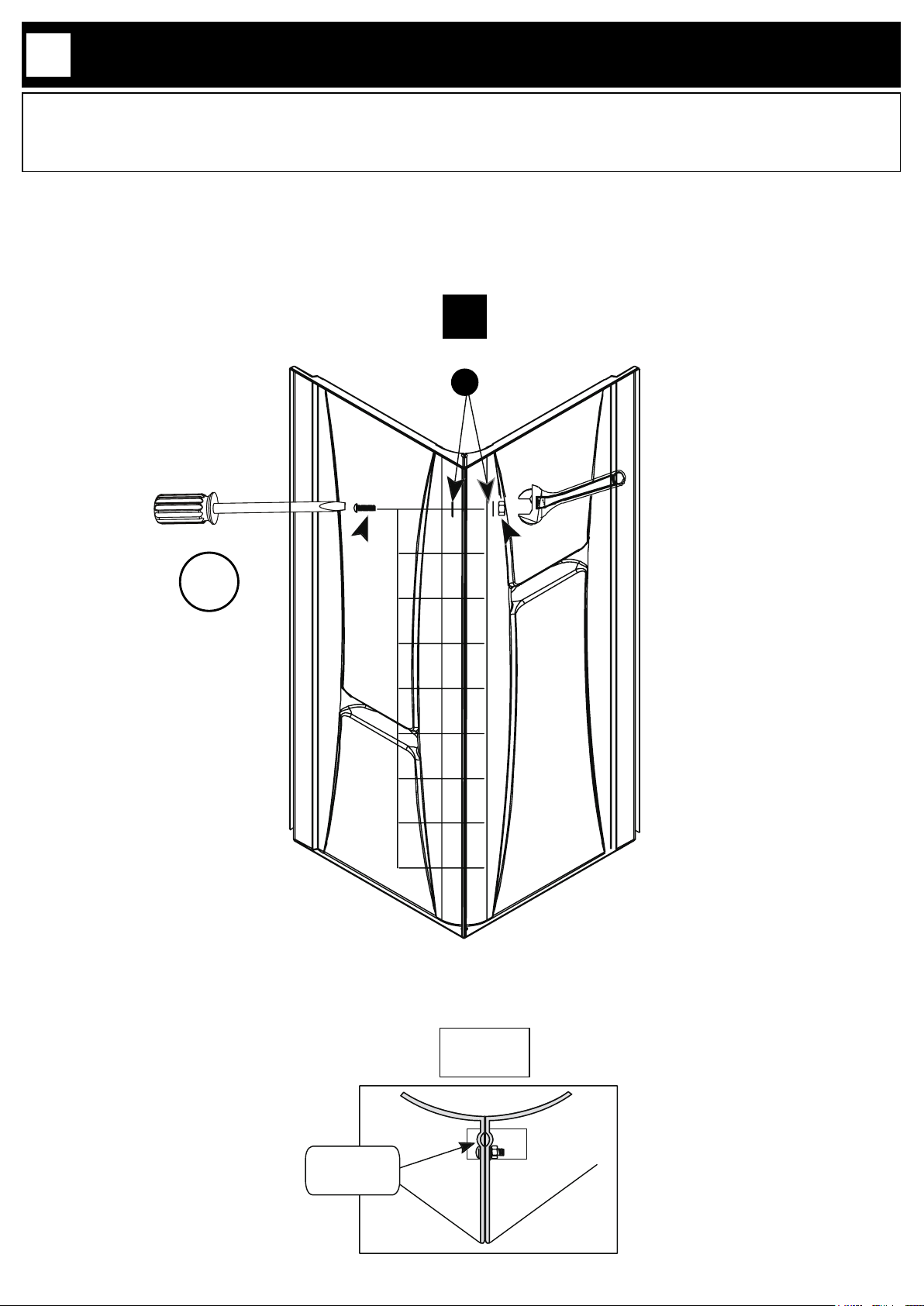

2.1 Tightly screw the wall panels together with the bolts, washers, and nuts (GG).
2.1 Visser fermement les panneaux muraux avec les boulons, rondelles et écrous (GG).
2.1 Atornille rmemente los paneles de la pared junto con los pernos, arandelas y tuercas (GG).
2
SILICONE
SILICONE
SILICONA
Top view
Vue de haut
Vista de arriba
2.1
GG
9X

P. 8
WALL PANEL INSTALLATION
INSTALLATION DES PANNEAUX MURAUX
INSTALACIÓN DEL PANEL DE LA PARED
3.1 Firmly push the wall panels (E & F) onto the drywalls. Ensure that the wall panels are ush with the shower base edge.
3.1 Pousser fermement les panneaux muraux (E et F) sur les cloisons sèches. Assurez-vous que les panneaux muraux sont au ras du bord de la base de la
douche.
3.1 Empuje rmemente los paneles de pared (E y F) sobre las paredes secas. Asegúrese de que los paneles de pared estén alineados con el borde inferior de
la ducha.
3
CONTINUE THIS INSTALLATION AT STEP#1 OF THE SHOWER ENCLOSURE INSTALLATION
MANUAL
CONTINUER CETTE INSTALLATION À L’ÉTAPE # 1 DU MANUEL D’INSTALLATION DE LA CABINE
DE DOUCHE
CONTINUAR ESTA INSTALACIÓN EN EL PASO # 1 DEL MANUAL DE INSTALACIÓN DE LA PUERTA
DE DUCHA
HELPFUL HINT!
Add silicone on the top and side edges
of the wall panels
ASTUCE!
Ajoutez du silicone sur les bords
supérieurs et latéraux des panneaux
muraux.
¡CONSEJO ÚTIL!
Añada silicona en los bordes superior y
lateral de los paneles de la pared.
3.1
