oventrop Multidis SFQ User manual

Premium Armaturen + Systeme
Multidis SFQ
Heizkreisverteiler
Betriebsanleitung
DE
Operating instructions
EN Multidis SFQ
Heating circuit distributor/collector
Notice d’utilisation
FR Multidis SFQ
Distributeur/collecteur pour circuits de chauffage

„Multidis SFQ“ Inhaltsverzeichnis
140495281-V01.12.2020
1. Allgemeine Angaben........................................................................................5
1.1 Gültigkeit der Anleitung.....................................................................................................5
1.2 Lieferumfang .....................................................................................................................5
1.3 Kontakt.............................................................................................................................. 5
1.4 Urheber- und Schutzrechte............................................................................................... 5
1.5 Konformitätserklärung....................................................................................................... 5
1.6 Verwendete Symbole ........................................................................................................ 5
2. Sicherheitsbezogene Informationen..............................................................5
2.1 Normative Vorgaben..........................................................................................................5
2.2 Bestimmungsgemäße Verwendung .................................................................................. 5
2.3 Vorhersehbare Fehlanwendung......................................................................................... 6
2.4 Änderungen am Produkt ...................................................................................................6
2.5 Warnhinweise .................................................................................................................... 6
2.6 Sicherheitshinweise...........................................................................................................6
2.6.1 GefahrdurchunzureichendePersonalqualikation........................................................... 6
2.6.2 Verletzungsgefahr durch Armaturen unter Druck.............................................................. 6
2.6.3 Verbrennungsgefahr durch unkontrolliert austretende heiße Medien ...............................6
2.6.4 VerbrennungsgefahranheißenArmaturenundOberächen............................................ 6
2.6.5 Verletzungsgefahr bei unsachgemäßer Arbeit...................................................................6
2.6.6 Verfügbarkeit der Betriebsanleitung.................................................................................. 7
3. Technische Beschreibung ...............................................................................7
3.1 Aufbau ...............................................................................................................................7
3.2 Funktionsbeschreibung..................................................................................................... 8
3.3 Bedienelemente und Anzeigen.......................................................................................... 8
3.4 Technische Daten.............................................................................................................. 9
3.4.1 Leistungsdaten.................................................................................................................. 9
3.4.2 Daten für Stellantriebanschluss.........................................................................................9
3.4.3 Maße..................................................................................................................................9
4. Zubehör und Ersatzteile ................................................................................10
4.1 Kugelhahn .......................................................................................................................10
4.2 Wärmemengenzähler ......................................................................................................11
5. Transport und Lagerung................................................................................11
6. Montage..........................................................................................................11
7. Inbetriebnahme ..............................................................................................12
7.1 Füllen, Entlüften und Dichtheitsprüfung der Anlage........................................................ 12
Inhalt
Seite

Inhaltsverzeichnis „Multidis SFQ“
140495281-V01.12.2020
7.2 Bauschutzkappe..............................................................................................................12
8. Betrieb.............................................................................................................12
8.1 Funktionsheizen ..............................................................................................................12
8.2 Korrekturfaktoren für Wasser-Glykol-Gemische..............................................................13
9. Instandhaltung ...............................................................................................13
10. Demontage und Entsorgung.........................................................................13

5
„Multidis SFQ“ Allgemeine Angaben
140495281-V01.12.2020
1. Allgemeine Angaben
Die Originalbetriebsanleitung ist in deutscher
Sprache verfasst.
Die Betriebsanleitungen anderer Sprachen
wurden aus dem Deutschen übersetzt.
1.1 Gültigkeit der Anleitung
Diese Anleitung gilt für Edelstahlverteiler „Mul-
tidis SFQ“ in den Ausführungen für 2 bis 12
Heiz-/Kühlkreise.
1.2 Lieferumfang
Prüfen Sie Ihre Lieferung auf Transportschäden
und Vollständigkeit.
Der Lieferumfang umfasst:
• Vorlaufbalken
• Rücklaufbalken
• 2 Verteilerhalter
• 4 Schrauben
• 4 Dübel
• 1 Voreinstellschlüssel
• 2 Dichtringe für die Verbindung zwischen
Edelstahlverteiler und Kugelhahn
• Raumkennzeichnung
• Betriebsanleitung
1.3 Kontakt
Kontaktadresse
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Deutschland
Technischer Kundendienst
Telefon: [phone]
1.4 Urheber- und Schutzrechte
Diese Anleitung ist urheberrechtlich geschützt.
Sie ist ausschließlich für die mit diesem Pro-
dukt beschäftigten Personen bestimmt.
1.5 Konformitätserklärung
Hiermit erklärt die Oventrop GmbH & Co. KG,
dass dieses Produkt in Übereinstimmung mit
den grundlegenden Anforderungen und den
einschlägigen Bestimmungen der betreffenden
EU-Richtlinien hergestellt wurde.
Die Konformitätserklärung kann beim Hersteller
angefordert werden.
1.6 Verwendete Symbole
Kennzeichnet wichtige Informati-
onen und weiterführende Erläute-
rungen.
fHandlungsaufforderung
• Aufzählung
1.
2.
Feste Reihenfolge. Handlungs-
schritte 1 bis X.
ZErgebnis der Handlung
2. Sicherheitsbezogene
Informationen
2.1 Normative Vorgaben
Beachten Sie bei der Installation die baurecht-
lichen, gewerblichen und wasserrechtlichen
Vorschriften.
Es gelten die aktuell gültigen Normen, Regeln
und Richtlinien.
• DIN EN 1264
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Bestimmungsgemäße
Verwendung
Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Verwendung des Produktes gewähr-
leistet.
Der „Multidis SFQ“ Edelstahlverteiler dient zur
zentralen Verteilung des Heiz- oder Kühl-
wassers auf die verschiedenen Kreise einer
Wohneinheit. Durch den integrierte Ventilein-
satz„QM“wirdderDurchussautomatisch

6
Sicherheitsbezogene Informationen „Multidis SFQ“
140495281-V01.12.2020
geregelt.
Jede darüber hinausgehende und/oder ander-
sartige Verwendung gilt als nicht bestimmungs-
gemäß.
Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen Schä-
den aus nicht bestimmungsgemäßer Verwen-
dung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt
auch die korrekte Einhaltung dieser Anleitung.
2.3 Vorhersehbare Fehlanwendung
Mit konstruktiven Mitteln allein sind Fehlanwen-
dungen nicht völlig auszuschließen.
Vermeiden Sie daher Folgendes:
• Vertauschen von Vor- und Rücklauf.
• Den Betrieb mit aggressiven Medien (z. B.
Dampf oder Öl).
2.4 Änderungen am Produkt
Änderungen am Produkt sind untersagt. Bei
Änderungen am Produkt erlischt die Pro-
duktgarantie. Für Schäden und Betriebsstö-
rungen, die sich aus Änderungen am Produkt
ergeben, haftet der Hersteller nicht.
2.5 Warnhinweise
Jeder Warnhinweis enthält folgende Elemente:
Warnsymbol
SIGNALWORT
Art und Quelle der Gefahr
Mögliche Folgen, wenn die Gefahr ein-
tritt bzw. der Warnhinweis ignoriert wird.
fMöglichkeiten zur Vermeidung der
Gefahr.
DieSignalwortedenierendieSchwereder
Gefahr, die von einer Situation ausgeht.
ACHTUNG
Kennzeichnet eine Situation, die mög-
licherweise Sachschäden zur Folge
haben kann, wenn sie nicht vermieden
wird.
2.6 Sicherheitshinweise
Wir haben dieses Produkt gemäß aktueller
Sicherheitsanforderungen entwickelt.
Beachten Sie folgende Hinweise zum sicheren
Gebrauch.
2.6.1 Gefahr durch unzureichende
Personalqualikation
Arbeiten an diesem Produkt dürfen nur dafür
ausreichendqualizierteFachhandwerker
ausführen.
Fachhandwerker
QualizierteFachhandwerkersindaufgrund
ihrer fachlichen Ausbildung und Erfahrungen
sowie Kenntnisse der einschlägigen rechtlichen
Vorschriften in der Lage, Arbeiten am beschrie-
benen Produkt fachgerecht auszuführen.
2.6.2 Verletzungsgefahr durch
Armaturen unter Druck
fFühren Sie alle Arbeiten bei druckloser
Anlage aus.
fHalten Sie im laufenden Betrieb die zulässi-
gen Betriebsdrücke ein.
2.6.3 Verbrennungsgefahr durch
unkontrolliert austretende heiße
Medien
fFühren Sie Arbeiten am Heiz-/Kühlkreis nur
bei druckloser Anlage aus.
fPrüfen Sie nach Arbeiten das Produkt auf
Dichtheit.
fTragen Sie eine Schutzbrille.
2.6.4 Verbrennungsgefahr an heißen
Armaturen und Oberächen
fLassen Sie das Produkt vor Arbeiten
abkühlen.
fTragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armatu-
ren und Anlagenteilen zu vermeiden.
2.6.5 Verletzungsgefahr bei
unsachgemäßer Arbeit
Gespeicherte Energien, kantige Bauteile, Spit-
zen und Ecken können Verletzungen verursa-
chen.
fSorgen Sie vor Beginn der Arbeiten für

7
„Multidis SFQ“ Technische Beschreibung
140495281-V01.12.2020
ausreichenden Platz.
fGehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
fHalten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
2.6.6 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Produkt arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Produkts
verfügbar sein.
fGeben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.

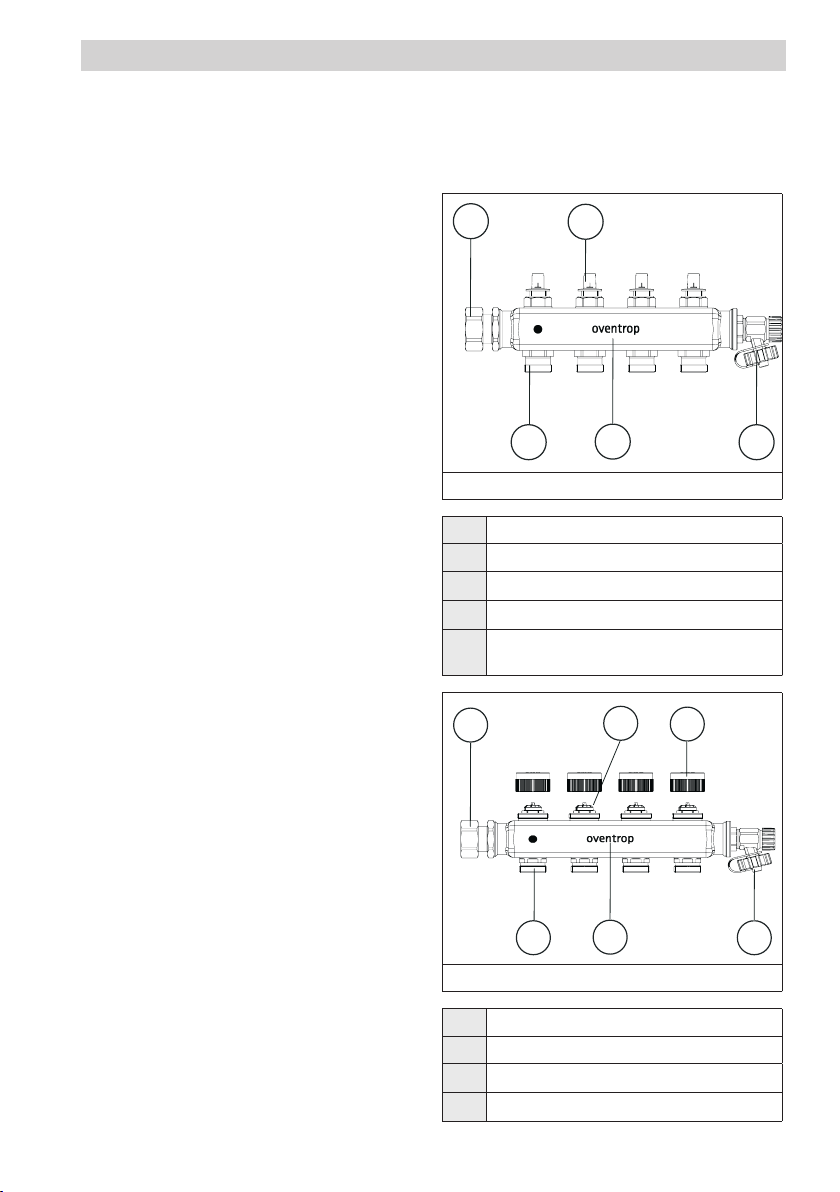

3. Technische Beschreibung
3.1 Aufbau
4
2
3
5
1
Abb. 1: Aufbau Vorlauf
(1) Adapter G1
(2) Durchussindikator
(3) Füll- und Entleerhahn G ¾
(4) Vorlaufbalken
(5) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
3
2
5
6
1
4
Abb. 2: Aufbau Rücklauf
(1) Überwurfmutter G 1
(2) Ventileinsatz QM
(3) Bauschutzkappe
(4) Füll- und Entleerhahn G ¾

8
Technische Beschreibung „Multidis SFQ“
140495281-V01.12.2020
(5) Rücklaufbalken
(6) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)

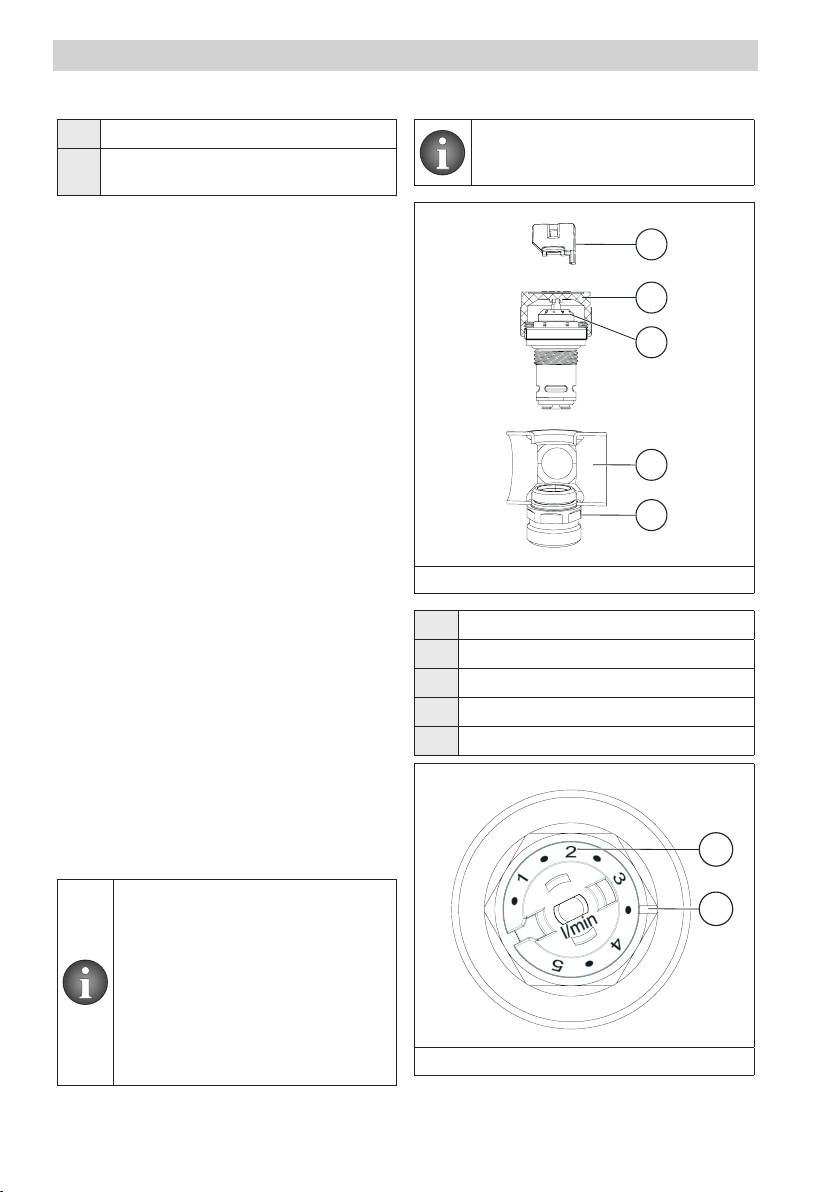

3.2 Funktionsbeschreibung
Der „Multidis SFQ“ Edelstahlverteiler verteilt
das Medium in die jeweiligen Kreise in Heiz-
und Kühlanlagen.
Im „Multidis SFQ“ Edelstahlverteiler ist der Ven-
tileinsatz „QM“ verbaut. Der Ventileinsatz „QM“
ermöglichteineautomatischeDurchuss-
regelung (hydraulischer Abgleich) der Flächen-
heiz- und Kühlsysteme, da der Ventileinsatz
stufenlos voreinstellbar, membrangesteuertert
und differenzdruckunabhäng ist. Durch die im
VentileinsatzintegrierteDurchussregeleinheit
wird der Differenzdruck über den Voreinstell-
und Regelquerschnitt des Ventils konstant
gehalten.
Zur Kennzeichnung der einzelnen Kreise liegen
dem Edelstahlverteiler bedruckte Aufkleber bei.
Diese können Sie auf dem Edelstahlverteiler
anbringen.
Über die Füll- und Entleerhähne können die
Heiz-/Kühlkreise gefüllt, gespült und entlüftet
werden.
3.3 Bedienelemente und Anzeigen
StellenSiedenDurchussmitHilfedes
Voreinstellschlüssels direkt am Handrad des
Ventileinsatzes „QM“ ein (die Einstellwerte
sind von außen direkt ablesbar). Dies schützt
vor einer Manipulation des Voreinstellwertes
durch Unbefugte. Der Ventileinsatz ist stufenlos
einstellbar. Eine Korrektur des Einstellwertes ist
auch bei laufender Anlage möglich.
- DieDurchussindikatorenimVor-
laufbalken müssen in der Position
voll geöffnet stehen (Werkein-
stellung). Sie dienen nicht zur
Einstellung des Durchusses!
- Die Position des Anzeigerings im
Schauglas besitzt keinen direkten
Bezug zu der am Ventileinsatz
„QM“eingestelltenDurchuss-
menge.
Setzen Sie zum Absperren der Vor-
undRücklaueitungKugelhähnevor
die Verteilerbalken.
2
1
3
4
5

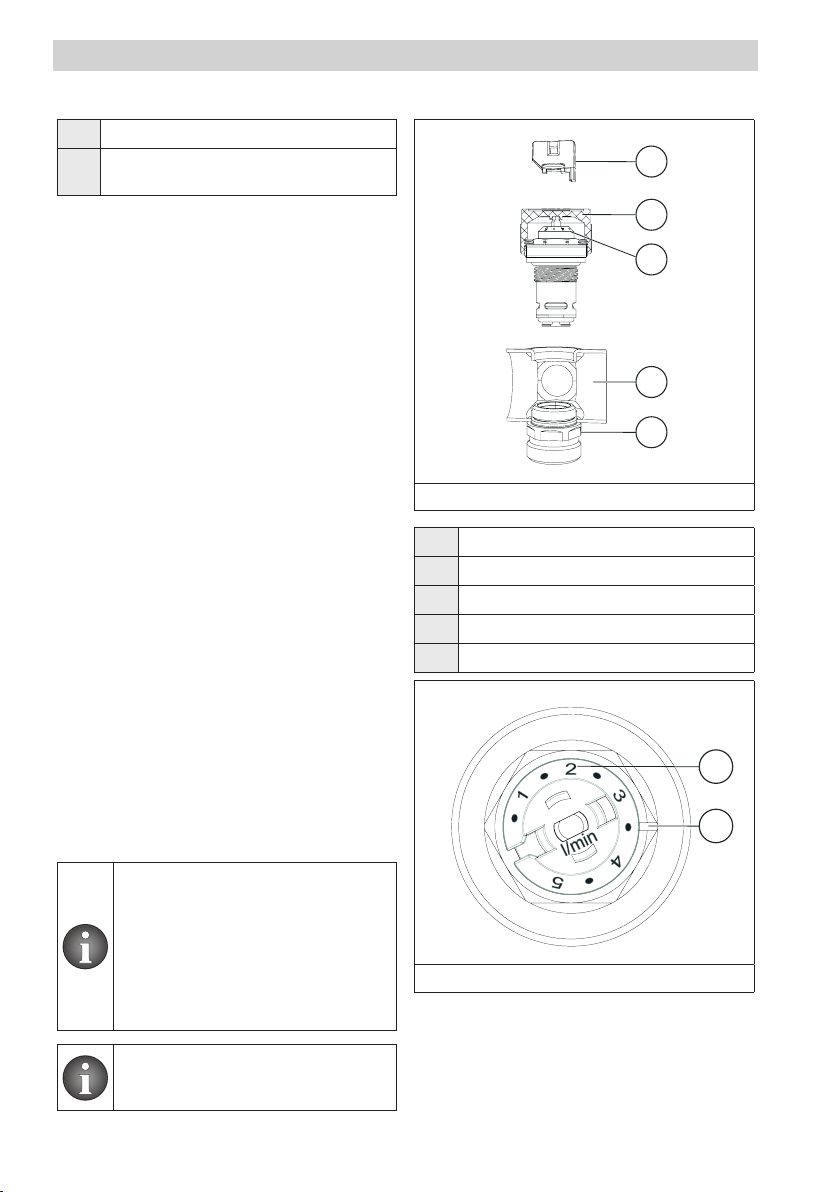

Abb. 3: Aufbau Ventileinsatz „QM“
(1) Voreinstellschlüssel
(2) Bauschutzkappe
(3) Handrad
(4) Rücklaufbalken
(5) Anschlussnippel
1
2
Abb. 4: Einstellung Ventileinsatz „QM“

9
„Multidis SFQ“ Technische Beschreibung
140495281-V01.12.2020
(1) Einstellwert l/min
(2) Einstellmarkierung
12
Abb. 5: Einstellung Durchussindikator
(1) Position geöffnet
(2) Position geschlossen
DieBedienungdesDurchussindikatorserfolgt
mit dem mitgelieferten Voreinstellschlüssel des
Ventileinsatzes „QM“.
• 0 = Positiongeschlossen(keinDurchuss)
• I = Position voll geöffnet
3.4 Technische Daten
3.4.1 Leistungsdaten
Max. Betriebstem-
peratur
+60°C
Min. Betriebstem-
peratur
+2°C
Max. Betriebsdruck 6 bar (600 kPa)
Einstellbereich 0,5-5 l/min
Regelbereich
Δp max. 150 kPa (1,5 bar)
Δp min. (0,5 - 2 l/
min)
10 kPa (0,10 bar)
Δp min. (>2 - 2,8 l/
min)
15 kPa (0,15 bar)
Δp min. (>2,8 - 5 l/
min)
20 kPa (0,20 bar)
Unterhalb von Δp min. ist eine
normale Thermostatventilfunktion
gegeben, d. h. der eingestellte Durch-
usswertwirddifferenzdruckabhän-
gig unterschritten.
3.4.2 Daten für Stellantriebanschluss
Gewindeanschluss M30 x 1,5
Ventilhub 1,8 mm
Schließmaß 11,8 mm
Schließkraft (Stell-
antrieb)
90 - 150 N

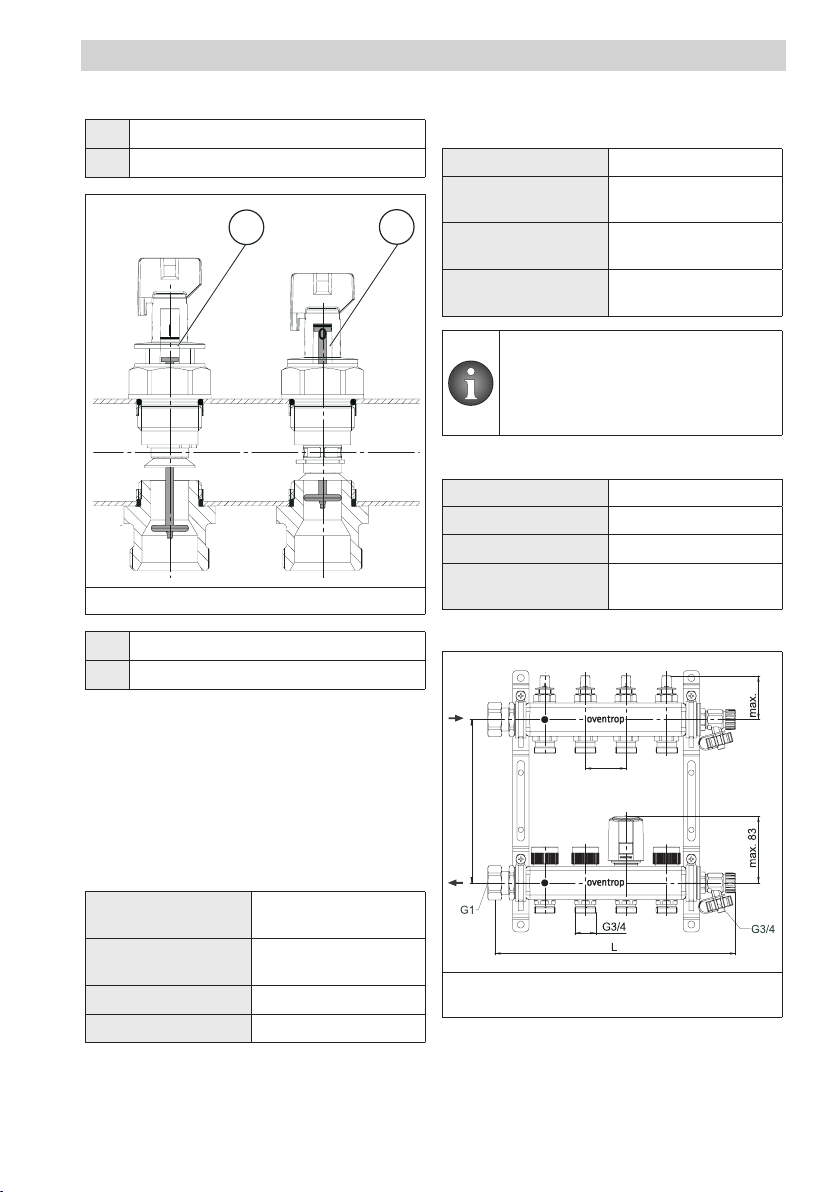

3.4.3 Maße
50
200
52,5
32,5
54
Abb. 6: Maße „Multidis SFQ“
Edelstahlverteiler frontal

10
Zubehör und Ersatzteile „Multidis SFQ“
140495281-V01.12.2020
50
200
52,5
32,5
54
Abb. 7: Maße „Multidis SFQ“
Edelstahlverteiler seitlich
Artikel Nr. Kreise Länge (L)
1404952 2 196
1404953 3 246
1404954 4 296
1404955 5 346
1404956 6 396
1404957 7 446
1404958 8 496
1404959 9 546
1404960 10 596
1404961 11 646
1404962 12 696
4. Zubehör und Ersatzteile
Das Produkt wird mit umfangreichem Zubehör
geliefert (siehe 1.2 auf Seite 5). Kugelhähne
und Wärmezähler sind im Lieferumfang nicht
enthalten.
Ersatzteile und Zubehör erhalten Sie im Fach-
handel.
Beachten Sie bei der Auswahl des
Einbauschranks, dass sich die Bau-
tiefe und die Baulänge des Edelstahl-
verteilers „Multidis SFQ“ vergrößert,
wenn Sie Zubehör wie Kugehlhähne
oder Wärmezähler verwenden.
4.1 Kugelhahn
Abb. 8: Maße Kugelhahn
Artikel Nr. Nenn-
weite
D L1 L2
1406383 DN20 G¾ 55 mm 57 mm
1406384 DN25 G1 80 mm 60 mm
1406483
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406583
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406484
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm
1406584
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm

11
„Multidis SFQ“ Transport und Lagerung
140495281-V01.12.2020
- Die Kugelhähne 1406483 und
1406484 haben einen roten Flügel-
griff. Der rote Flügelgriff soll den
Vorlauf kennzeichnen.
- Die Kugelhähne 1406583 und
1406584 haben einen blauen Flü-
gelgriff. Der blaue Flügelgriff soll
den Rücklauf kennzeichnen.
Um die Länge mit angebautem
Kugelhahn zu erhalten, rechnen Sie
die Länge des „Multidis SFQ“ Edel-
stahlverteiler (L) mit der Länge des
Kugelhahn (L1) zusammen.
4.2 Wärmemengenzähler
Die Installation von handelsüblichen Wärme-
mengenzählern G1 und G¾ ist möglich.
Die Maße des jeweiligen Wär-
memengezählers können Sie der
entsprechenden Betriebsanleitung
entnehmen.
5. Transport und Lagerung
Transportieren Sie den Verteilerbalken in der
Originalverpackung.
Lagern Sie den Verteilerbalken unter folgenden
Bedingungen:
Temperaturbe-
reich
-20°C bis +55°C
Relative Luft-
feuchtigkeit
max. 95%
Partikel Trocken und staubge-
schützt
Mechanische
Einüsse
Geschützt vor mechani-
scher Erschütterung
Strahlung Geschützt vor UV-Strah-
lung und direkter Sonne-
neinstrahlung
Chemische
Einüsse
Nicht zusammen mit Lö-
sungsmitteln, Chemika-
lien, Säuren, Kraftstoffen
u.ä. lagern
6. Montage
Die Verteilerhalter ermöglichen eine Befesti-
gung an der Wand oder im Einbauschrank.
1. Befestigen Sie den Vorlaufbalken (oben)
und den Rücklaufbalken (unten) in der
schallgedämmten Verteilerhalterung.
2. Befestigen Sie die Verteilerhalterung an der
Wand oder im Einbauschrank.
Der Anschluss der Vor- und Rück-
laueitungkannwahlweisevonlinks
oder rechts erfolgen.
ACHTUNG
Sachschaden durch Schmier-
mittel!
Dichtungen können durch die Verwen-
dung von Fetten oder Ölen zerstört
werden.
fVerwenden Sie bei der Montage
keine Fette oder Öle.
fSpülen Sie ggf. Schmutzpartikel
sowie Fett- und Ölreste aus dem
Leitungssystem.
fBeachten Sie bei der Auswahl des
Betriebsmediums den allgemeinen
Stand der Technik (z.B. VDI 2035).
fVerwenden Sie bei verschmutztem
Betriebsmedium einen Schmutz-
fängerinderVorlaueitung(VDI
2035).

12
Inbetriebnahme „Multidis SFQ“
140495281-V01.12.2020
7. Inbetriebnahme
7.1 Füllen, Entlüften und
Dichtheitsprüfung der Anlage
Vor der Inbetriebnahme muss die Anlage auf-
gefüllt und entlüftet werden.
1. Schließen Sie die Kugelhähne vor den
Verteilerbalken.
2. Öffnen Sie die Ventileinsätze „QM“ voll-
ständig.
3. Stellen Sie das Handrad mit dem Vorein-
stellschlüssel auf den Einstellwert 5. Der
G¾ Anschluss des Füll- und Entleerhahn
eignet sich für den Anschluss einer han-
delsüblichen DN15 Schlauchverschrau-
bung.
4. Schließen Sie, abgesehen von dem zu
befüllenden Kreis, alle Ventileinsätze „QM“
mit Hilfe der Bauschutzkappe.
5. Spülen und befüllen Sie so nacheinander
jeden Kreis einzeln über den Füll- und Ent-
leerungshahn am Rücklaufbalken zum Füll-
und Entleerungshahn des Vorlaufbalken.
6. Führen Sie eine Dichtheitsprüfung nach
DIN EN 1264 durch.
Zeichnen Sie die Dichtheit und den
Prüfdruck in einem Prüfprotokoll auf.
DasPrüfprotokollndenSiealsKo-
piervorlage auf unserer Internetseite.
fRufen Sie die Internetseite www.
oventrop.com auf.
fWählen Sie den Menüpunkt
„Produkte“.
fGehen Sie auf „Produktübersich-
ten (Prospekte)“.
fWählen Sie den Produktbereich
„Flächenheizung und -kühlung
Cooor“aus.
fIndemProspekt„Cooor
Flächenheizung und -kühlung,
SystememitVerteiler“ndenSie
das Prüfprotokoll.
Das Entlüften während des Füllvor-
gangs und auch im späteren Betrieb,
erfolgt mittels der Füll- und Entlee-
rungshähne.
7.2 Bauschutzkappe
Der „Multidis SFQ“ Edelstahlverteiler wird mit
einer Bauschutzkappe (siehe Abb. 2 auf Seite
7) aus Kunststoff auf dem Ventileinsatz
„QM“ ausgeliefert. Sie schützt zum einen
die Ventilspindel, zum anderen kann mit ihr
während der Bauphase der Ventilhub manuell
eingestellt werden.
fDrehen im Uhrzeigersinn
ZVentileinsatz schließt und
Wärmezufuhr wird gedros-
selt
fDrehen gegen den Uhrzeigersinn
ZVentileinsatz öffnet und
Wärmezufuhr wird erhöht
8. Betrieb
ACHTUNG
Beschädigung des Estrich durch
falsche Temperaturen
fFühren Sie das Funktionsheizen
von Zement- und Calciumsulfate-
strich nach DIN EN 1264-4 durch.
fBefolgen Sie bei sämtlichen
Estrichwerkstoffen die Festlegun-
gen des Herstellers.
fStimmen Sie die Vorlauftemperatur
auf die Heiz- oder Kühlanlagen ab.
Überschreiten Sie nicht die nach DIN
vorgeschriebene maximale Estricht-
emperatur in der Nähe der Heizrohre.
Bei Kühlsystemen darf die Temperatur
in der Nähe der Kühlrohre nicht den
Taupunkt erreichen.
8.1 Funktionsheizen
Prüfen Sie mit dem Funktionsheizen die Funkti-
on der beheizten Fußbodenkonstruktion.

13
„Multidis SFQ“ Instandhaltung
140495281-V01.12.2020
Beginnen Sie mit dem Funktionsheizen frühes-
tens:
• 21 Tage nach dem Verlegen von Zemente-
strich
• 7 Tage nach dem Verlegen von Calciumsul-
fatestrich
Gehen Sie beim Funktionsheizen wie folgt vor:
1. Öffnen Sie alle Ventileinsätze des Rücklauf-
balkens mit Hilfe der Bauschutzkappe.
2. Beginnen Sie mit einer Vorlauftemperatur
zwischen 20°C bis 25°C über mindestens
3 Tage.
3. Heizen Sie anschließend mit max. Ausle-
gungsvorlauftemperatur über mindestens
4 Tage.
Regeln Sie die Vorlauftemperatur über die
Steuerung des Wärmeerzeugers.
8.2 Korrekturfaktoren für Wasser-
Glykol-Gemische
Berücksichtigen Sie die Korrekturfaktoren der
Frostschutzmittelhersteller bei der Durch-
usseinstellung.
9. Instandhaltung
Prüfen Sie die Dichtheit und Funktion der Ar-
matur und ihrer Verbindungsstellen im Rahmen
der Anlagenwartung regelmäßig.
10. Demontage und Entsorgung
ACHTUNG
Verschmutzungsgefahr für die
Umwelt
Nicht fachgerechte Entsorgung (z. B.
im Hausmüll) kann zu Umweltschäden
führen.
fEntsorgen Sie das Verpackungs-
material umweltgerecht.
fEntsorgen Sie Bauteile fachge-
recht.
Sofern keine Rücknahme- oder Entsorgungs-
vereinbarung getroffen wurde, entsorgen Sie
das Produkt.
fFühren Sie Bestandteile möglichst der
Wiederverwertung zu.
fEntsorgen Sie nicht wiederverwertbare
Bestandteile den lokalen Vorschriften ent-
sprechend. Das Entsorgen im Hausmüll ist
nicht zulässig.

Multidis SFQ Contents
140495281-V01.12.2020
1. General information.......................................................................................17
1.1 Validity of the operating instructions ............................................................................... 17
1.2 Extent of supply ..............................................................................................................17
1.3 Contact............................................................................................................................ 17
1.4 Copyright and protective rights....................................................................................... 17
1.5 Declaration of conformity................................................................................................ 17
1.6 Symbols used..................................................................................................................17
2. Safety-related information ............................................................................17
2.1 Normative directives........................................................................................................17
2.2 Correct use...................................................................................................................... 17
2.3 Foreseeable misuse ........................................................................................................18
2.4 Modicationstotheproduct ...........................................................................................18
2.5 Warnings ......................................................................................................................... 18
2.6 Safety notes ....................................................................................................................18
2.6.1 Dangercausedbyinadequatelyqualiedpersonnel ......................................................18
2.6.2 Risk of injury from pressurised components................................................................... 18
2.6.3 Riskofburnsduetoanuncontrolleddischargeofhotuids .........................................18
2.6.4 Risk of burns due to hot components and surfaces....................................................... 18
2.6.5 Risk of injury in case of improper work........................................................................... 18
2.6.6 Availability of the operating instructions .........................................................................19
3. Technical description.....................................................................................19
3.1 Design .............................................................................................................................19
3.2 Functional description..................................................................................................... 20
3.3 Operating elements and displays.................................................................................... 20
3.4 Technical data ................................................................................................................. 21
3.4.1 Performance data............................................................................................................ 21
3.4.2 Data for actuator connection ..........................................................................................21
3.4.3 Dimensions...................................................................................................................... 21
4. Accessories and spare parts ........................................................................22
4.1 Ball valve .........................................................................................................................22
4.2 Heat meter.......................................................................................................................23
5. Transport and storage ...................................................................................23
6. Installation ......................................................................................................23
7. Commissioning ..............................................................................................24
7.1 Filling, bleeding and leak testing of the installation......................................................... 24
Content
Page

Contents Multidis SFQ
140495281-V01.12.2020
7.2 Protection cap.................................................................................................................24
8. Operation........................................................................................................24
8.1 Incremental heating test..................................................................................................24
8.2 Correction factors for mixtures of water and glycol........................................................25
9. Maintenance...................................................................................................25
10. Removal and disposal ...................................................................................25

17
Multidis SFQ General information
140495281-V01.12.2020
1. General information
The original operating instructions were drafted
in German.
The operating instructions in other languages
have been translated from German.
1.1 Validity of the operating
instructions
These operating instructions are valid for the
Multidis SFQ heating circuit distributor/collec-
tor for 2 to 12 heating/cooling circuits.
1.2 Extent of supply
Please check the delivery for any damage
caused during transit and for completeness.
Extent of supply:
• Flow distributor
• Return collector
• 2 brackets
• 4 screws
• 4 dowels
• 1 presetting key
• 2 sealing rings for the connection between
the heating circuit distributor/collector and
the ball valve
• Tags for marking the rooms
• Operating instructions
1.3 Contact
Address
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Germany
Technical service
Phone: [phone]
1.4 Copyright and protective
rights
These operating instructions are copyright pro-
tected. They are intended for persons involved
with the use of this product exclusively.
1.5 Declaration of conformity
Oventrop GmbH & Co. KG hereby declares that
this product complies with the basic require-
ments and other relevant provisions of the EU
Directives concerned.
The declaration of conformity can be obtained
from the manufacturer.
1.6 Symbols used
Important information and further
explanations.
fAction required
• Enumeration
1.
2.
Fixed order. Steps 1 to X.
ZResult of action
2. Safety-related information
2.1 Normative directives
Observe the constructional and commercial
regulations as well as the regulations relating to
water during installation.
The current standards, rules and guidelines
apply.
• DIN EN 1264
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Correct use
Operating safety is only guaranteed if the prod-
uct is used correctly.
The Multidis SFQ heating circuit distributor/
collector serves the central distribution of the
heating/cooling water to the different circuits
ofadwelling.Theowrateisautomatically
controlled by the integrated QM valve insert.
Any other use of the product will be considered
incorrect use.
Claims of any kind against the manufacturer
and/or his authorised representatives due to

18
Safety-related information Multidis SFQ
140495281-V01.12.2020
damage caused by incorrect use will not be
accepted.
Observance of the operating instructions is part
of compliance with correct use.
2.3 Foreseeable misuse
Constructivemeasuresarenotsufcientto
exclude misuse.
The following must therefore be avoided:
• Mixing up of supply and return.
• Operationwithaggressiveuids(e.g.
steam or oil).
2.4 Modications to the product
Modicationstotheproductarenotpermitted.
Incaseofmodicationstotheproduct,the
warranty will become void. The manufacturer
will not accept liability for damage and break-
downscausedbymodicationstotheproduct.
2.5 Warnings
Each warning contains the following elements:
Warning symbol
SIGNAL WORD
Type and source of danger
Possible consequences if the danger
occurs or the warning is ignored.
fWays to avoid the danger.
The signal words identify the severity of the
danger arising from a situation.
NOTICE
Indicates a situation that may lead to
damage to property if not avoided.
2.6 Safety notes
We have developed this product in accordance
with current safety requirements.
Please observe the following notes concerning
safe use.
2.6.1 Danger caused by inadequately
qualied personnel
Any work on this product must only be carried
outbyqualiedtradespeople.
Qualied tradespeople
As a result of their professional training and
experience as well as their knowledge of the
relevantlegalregulations,qualiedtrades-
people are able to carry out any work on the
described product professionally.
2.6.2 Risk of injury from pressurised
components
fOnly carry out work when the system is
depressurised.
fObserve the permissible operating pres-
sures during operation.
2.6.3 Risk of burns due to an
uncontrolled discharge of hot
uids
fOnly carry out work on the heating/cooling
circuit when the system is depressurised.
fCheck that the product is not leaking after
work is complete.
fWear safety goggles.
2.6.4 Risk of burns due to hot
components and surfaces
fAllow the product to cool down before
working on it.
fWear suitable protective clothing to avoid
unprotected contact with hot system com-
ponentsandttings.
2.6.5 Risk of injury in case of improper
work
Stored residual energies, angular components
points and edges at the outside and inside of
the product may cause injuries.
fBefore starting work, make sure that there
is enough space.
fHandle open and hard-edged components
with care.
fMake sure that the work place is tidy and
clean to avoid accidents.

19
Multidis SFQ Technical description
140495281-V01.12.2020
2.6.6 Availability of the operating
instructions
Any person working on the product has to
read and apply these operating instructions
and all other valid documents (e.g. accessory
manuals).
The operating instructions have to be available
at the installation location of the product.
fHand these operating instructions and
all other valid documents (e.g. accessory
manuals) over to the user.
3. Technical description
3.1 Design
4
2
3
5
1
Illust. 1: Design of the ow distributor
(1) Adapter G1
(2) Flow indicator
(3) Fill and drain cock G ¾
(4) Flow distributor
(5) Connection nipple G ¾ male thread
(Eurocone according to DIN EN 16313)
3
2
5
6
1
4
Illust. 2: Design of the return collector
(1) Union nut G 1
(2) QM valve insert
(3) Protection cap
(4) Fill and drain cock G ¾

20
Technical description Multidis SFQ
140495281-V01.12.2020
(5) Return collector
(6) Connection nipple G ¾ male thread
(Eurocone according to DIN EN 16313)
3.2 Functional description
The Multidis SFQ heating circuit distributor/col-
lectorservesthedistributionoftheuidtothe
heating/cooling circuits.
The Multidis SFQ heating circuit distributor/
collector is equipped with the QM valve insert.
Theintegratedinnitelyadjustable,diaphragm
controlled and differential pressure independ-
ent QM valve insert allows for an automatic
owcontrol(hydronicbalancing)ofthesurface
heatingandcoolingsystem.Theowcontrol
unit integrated in the valve insert maintains the
differential pressure at a constant level via the
presetting and regulating cross-section of the
valve.
Printed tags for marking the heating/cooling
circuit connections are supplied with the heat-
ingcircuitdistributor/collector.Youcanxthem
to the heating circuit distributor/collector.
Youcanll,ushandbleedtheheating/cooling
circuitsviathellanddraincocks.
3.3 Operating elements and
displays
Settheowratewiththehelpofthepresetting
key which is mounted onto the handwheel of
the QM valve insert (the set values are visible
from outside). This will protect the setting
against unauthorised tampering. The valve
insertisinnitelyadjustable.Thesettingcanbe
modiedwhilstthesystemisinoperation.
- Theowindicatorsintheowdis-
tributor must be in the fully open
position (factory setting). They do
not serve to set the ow rate!
- The position of the indicator ring
in the sight glass has no direct
referencetotheowratesetatthe
QM valve insert.
Installballvalvesinfrontoftheow
distributor/return collector to shut off
the supply and return pipe.
2
1
3
4
5
Illust. 3: Design of the QM valve insert
(1) Presetting key
(2) Protection cap
(3) Handwheel
(4) Return collector
(5) Connection nipple
1
2
Illust. 4: Setting of the QM valve insert
