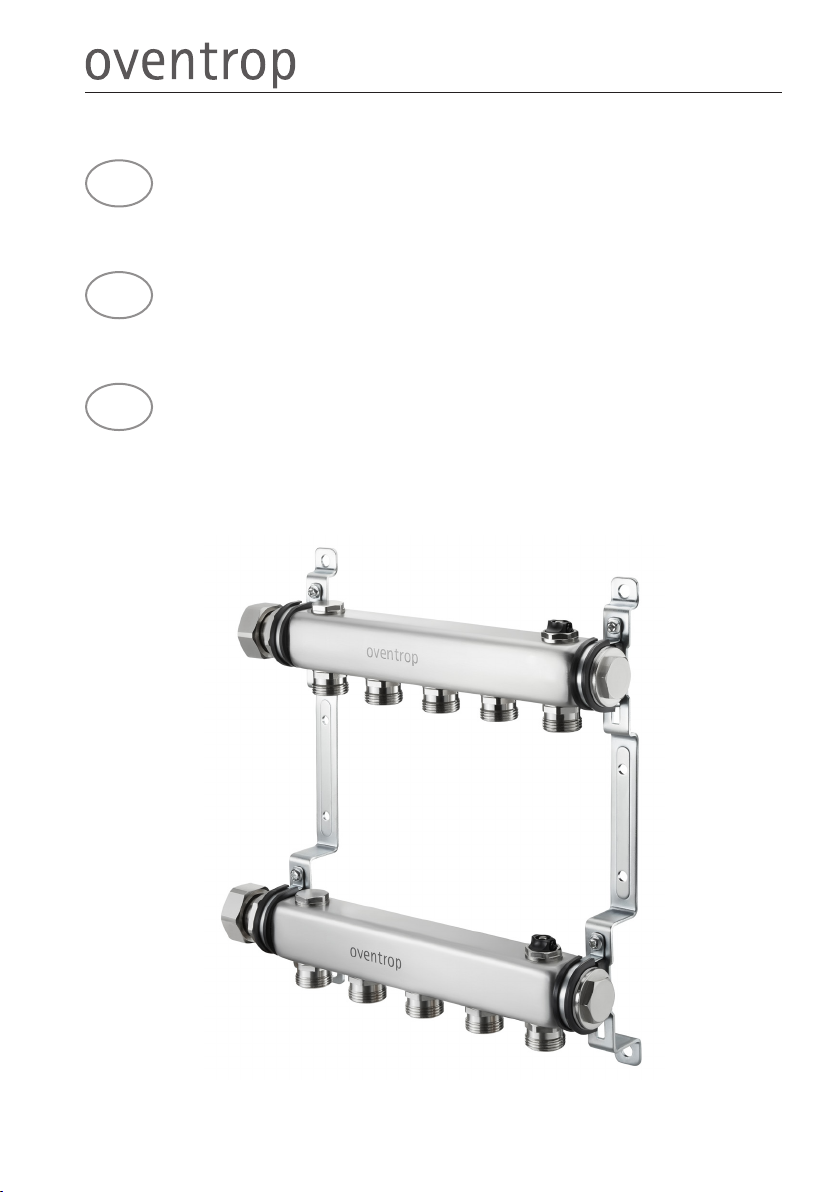

oventrop Multidis SH User manual

Premium Armaturen + Systeme
Betriebsanleitung
DE „Multidis SH“
Edelstahlverteiler für Heizkörperanbindung
Operating instructions
EN “Multidis SH”
Stainless steel distributor/collector
Notice d’utilisation
FR «Multidis SH»
Distributeur/collecteur en acier inoxydable

„Multidis SH“ Inhaltsverzeichnis
140725280-V03.01.2020
1. Allgemeine Angaben........................................................................................5
1.1 Gültigkeit der Anleitung.....................................................................................................5
1.2 Lieferumfang .....................................................................................................................5
1.3 Kontakt.............................................................................................................................. 5
1.4 Urheber- und Schutzrechte............................................................................................... 5
1.5 Konformitätserklärung....................................................................................................... 5
1.6 Hinweise zur Anleitung......................................................................................................5
1.6.1 Verwendete Symbole ........................................................................................................ 5
2. Sicherheitsbezogene Informationen..............................................................5
2.1 Normative Vorgaben..........................................................................................................5
2.2 Bestimmungsgemäße Verwendung .................................................................................. 5
2.3 Vorhersehbare Fehlanwendung......................................................................................... 6
2.4 Änderungen am Produkt ...................................................................................................6
2.5 Warnhinweise .................................................................................................................... 6
2.6 Sicherheitshinweise...........................................................................................................6
2.6.1 GefahrdurchunzureichendePersonalqualikation........................................................... 6
2.6.2 Verletzungsgefahr durch Armaturen unter Druck.............................................................. 7
2.6.3 Verbrennungsgefahr durch unkontrolliert austretende heiße Medien ...............................7
2.6.4 VerbrennungsgefahranheißenArmaturenundOberächen............................................ 7
2.6.5 Verletzungsgefahr bei unsachgemäßer Arbeit...................................................................7
2.6.6 Verfügbarkeit der Betriebsanleitung.................................................................................. 7
3. Technische Beschreibung ...............................................................................7
3.1 Aufbau ...............................................................................................................................7
3.2 Funktionsbeschreibung..................................................................................................... 7
3.3 Technische Daten.............................................................................................................. 8
3.3.1 Leistungsdaten.................................................................................................................. 8
3.3.2 Maße..................................................................................................................................8
4. Zubehör und Ersatzteile ..................................................................................8

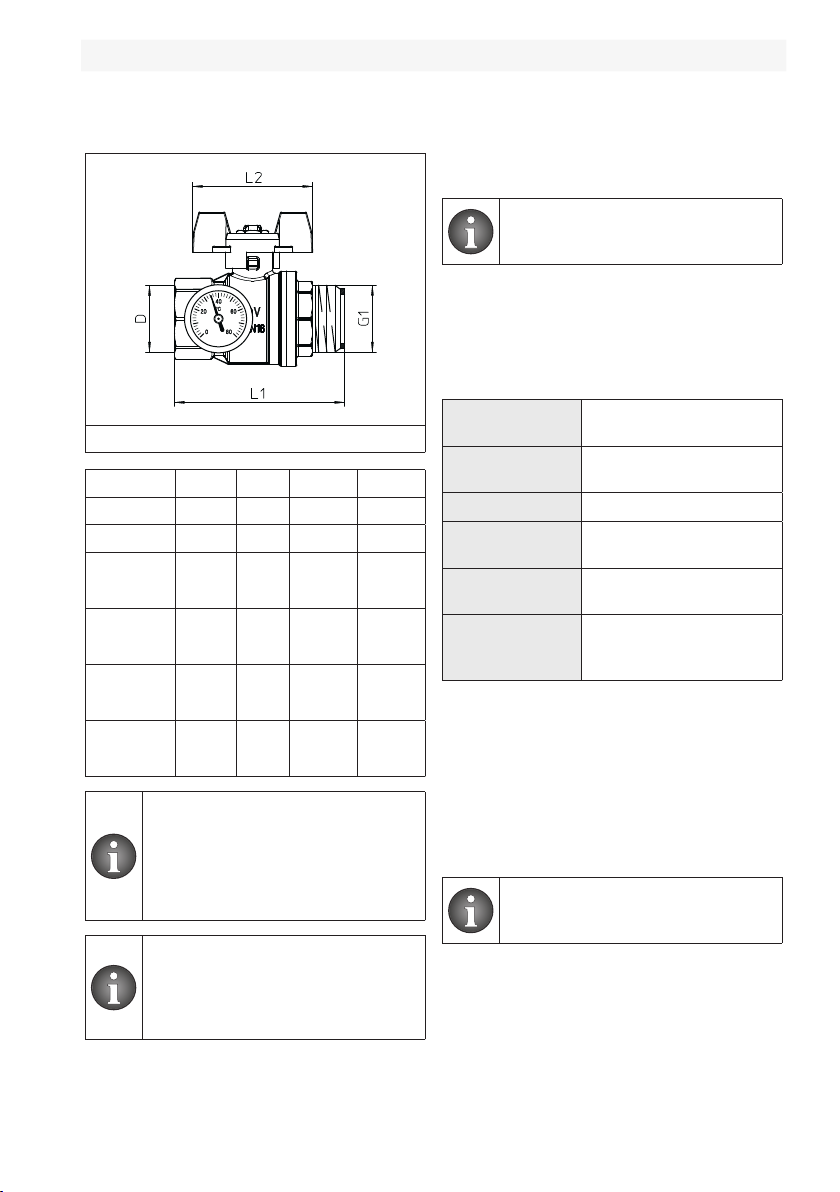

4.1 Kugelhahn .........................................................................................................................9
4.2 Wärmemengenzähler ........................................................................................................9
5. Transport und Lagerung..................................................................................9
6. Montage............................................................................................................9
7. Inbetriebnahme ..............................................................................................10
7.1 Füllen, Entlüften und Dichtheitsprüfung der Anlage........................................................ 10
Inhalt
Seite

Inhaltsverzeichnis „Multidis SH“
140725280-V03.01.2020
8. Instandhaltung ...............................................................................................10
9. Demontage und Entsorgung.........................................................................10

5
„Multidis SH“ Allgemeine Angaben
140725280-V03.01.2020
1. Allgemeine Angaben
Die Originalbetriebsanleitung ist in deutscher
Sprache verfasst.
Die Betriebsanleitungen anderer Sprachen
wurden aus dem Deutschen übersetzt.
1.1 Gültigkeit der Anleitung
Diese Anleitung gilt für den Edelstahlverteiler
für Heizkörperanbindung „Multidis SH“ in den
Ausführungen für 2 bis 12 Heiz-/Kühlkreise.
1.2 Lieferumfang
Prüfen Sie Ihre Lieferung auf Transportschäden
und Vollständigkeit.
Der Lieferumfang umfasst:
• 2 Verteilerbalken
• 2 Verteilerhalter
• 4 Schrauben
• 4 Dübel
• 2 Dichtringe für die Verbindung zwischen
Edelstahlverteiler und Kugelhahn
• Raumkennzeichnung
• Betriebsanleitung
1.3 Kontakt
Kontaktadresse
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Deutschland
Technischer Kundendienst
Telefon: [phone]
1.4 Urheber- und Schutzrechte
Diese Anleitung ist urheberrechtlich geschützt.
Sie ist ausschließlich für die mit dem Produkt
beschäftigten Personen bestimmt.
1.5 Konformitätserklärung
Hiermit erklärt die Oventrop GmbH & Co. KG,
dass dieses Produkt in Übereinstimmung mit
den grundlegenden Anforderungen und den
einschlägigen Bestimmungen der betreffenden
EU-Richtlinien hergestellt wurde.
Die Konformitätserklärung kann beim Hersteller
angefordert werden.
1.6 Hinweise zur Anleitung
1.6.1 Verwendete Symbole
Kennzeichnet wichtige Informationen
und weiterführende Erläuterungen.
fHandlungsaufforderung
• Aufzählung
1.
2.
Feste Reihenfolge. Handlungsschritte
1 bis X.
ZErgebnis der Handlung
2. Sicherheitsbezogene
Informationen
2.1 Normative Vorgaben
Beachten Sie bei der Installation die baurecht-
lichen, gewerblichen und wasserrechtlichen
Vorschriften.
Es gelten die aktuell gültigen Normen, Regeln
und Richtlinien.
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Bestimmungsgemäße
Verwendung
Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Verwendung des Produktes gewähr-
leistet.
Der „Multidis SH“ Edelstahlverteiler dient zur
zentralen Verteilung des Heiz- oder Kühlwas-
sers in die verschiedenen Heizkörper.
Jede darüber hinausgehende und/oder ander-
sartige Verwendung gilt als nicht bestimmungs-
gemäß.
Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen Schä-
den aus nicht bestimmungsgemäßer Verwen-
dung können nicht anerkannt werden.

6
Sicherheitsbezogene Informationen „Multidis SH“
140725280-V03.01.2020
Zur bestimmungsgemäßen Verwendung zählt
auch die korrekte Einhaltung dieser Anleitung.
2.3 Vorhersehbare Fehlanwendung
Mit konstruktiven Mitteln allein sind Fehlanwen-
dungen nicht völlig auszuschließen.
Vermeiden Sie daher Folgendes:
• Den Betrieb mit aggressiven Medien (z. B.
Dampf oder Öl).
2.4 Änderungen am Produkt
Änderungen am Produkt sind untersagt. Bei
Änderungen am Produkt erlischt die Pro-
duktgarantie. Für Schäden und Betriebsstö-
rungen, die sich aus Änderungen am Produkt
ergeben, haftet der Hersteller nicht.
2.5 Warnhinweise
Jeder Warnhinweis enthält folgende Elemente:
Warnsymbol
SIGNALWORT
Art und Quelle der Gefahr!
Mögliche Folgen, wenn die Gefahr ein-
tritt bzw. der Warnhinweis ignoriert wird.
fMöglichkeiten zur Vermeidung der
Gefahr.
Unterschiedliche Warnhinweise sind mit unter-
schiedlichen Signalworten gekennzeichnet (GE-
FAHR, WARNUNG, VORSICHT, ACHTUNG).
DieSignalwortedenierendieSchwereder
Gefahr, die von einer Situation ausgeht.
WARNUNG
Kennzeichnet eine mögliche Gefahr mit
mittlerem Risiko. Wenn die Situation
nicht vermieden wird, sind möglicher-
weise Tod oder schwere Körperverlet-
zung die Folge.
VORSICHT
Kennzeichnet eine mögliche Gefahr mit
geringerem Risiko. Wenn die Situati-
on nicht vermieden wird, sind leichte
und reversible Körperverletzungen die
Folge.
ACHTUNG
Kennzeichnet eine Situation, die mög-
licherweise Sachschäden zur Folge
haben kann, wenn sie nicht vermieden
wird.
2.6 Sicherheitshinweise
Dieses Gerät ist nach dem Stand der Technik
hergestellt worden und betriebssicher. Dennoch
können bei Montage und Betrieb Restgefahren
für Personen und Sachwerte entstehen. Beach-
ten Sie folgende Sicherheitshinweise.
2.6.1 Gefahr durch unzureichende
Personalqualikation
Arbeiten an diesem Produkt dürfen nur dafür
ausreichendqualizierteFachhandwerker
ausführen.
Sanitär-, Heizungs- und Klimatechnik-
Fachhandwerker
Folgende Arbeiten dürfen nur Sanitär-, Hei-
zungs- und Klimatechnik-Fachhandwerker
ausführen:
• Montage
• Inbetriebnahme
• Störungsbehebung
• Instandhaltung
• Demontage und Entsorgung
Der Sanitär-, Heizungs- und Klimatech-
nik-Fachhandwerker ist aufgrund seiner
fachlichen Ausbildung und Erfahrungen sowie
Kenntnisse der einschlägigen Normen in der
Lage, Arbeiten an Heizungs- und Trinkwas-
seranlagen auszuführen. Er muss mögliche
Gefahren selbstständig erkennen können.

7
„Multidis SH“ Technische Beschreibung
140725280-V03.01.2020
Betreiber
Folgende Arbeiten darf der Betreiber ausführen:
• Gerät bedienen
Der Betreiber muss von einem Fachhandwerker
in die Bedienung eingewiesen sein.
2.6.2 Verletzungsgefahr durch
Armaturen unter Druck
fFühren Sie alle Arbeiten bei druckloser
Anlage aus.
fHalten Sie im laufenden Betrieb die zulässi-
gen Betriebsdrücke ein.
2.6.3 Verbrennungsgefahr durch
unkontrolliert austretende heiße
Medien
fFühren Sie Arbeiten am Heiz-/Kühlkreis nur
bei druckloser Anlage aus.
fPrüfen Sie nach Arbeiten das Gerät auf
Dichtheit.
fTragen Sie eine Schutzbrille.
2.6.4 Verbrennungsgefahr an heißen
Armaturen und Oberächen
fLassen Sie das Gerät vor Arbeiten abküh-
len.
fTragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armatu-
ren und Anlagenteilen zu vermeiden.
2.6.5 Verletzungsgefahr bei
unsachgemäßer Arbeit
Gespeicherte Energien, kantige Bauteile,
Spitzen und Ecken am und im Produkt können
Verletzungen verursachen.
fSorgen Sie vor Beginn der Arbeiten für
ausreichenden Platz.
fGehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
fHalten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
2.6.6 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Gerät arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Geräts
verfügbar sein.
fGeben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.
3. Technische Beschreibung

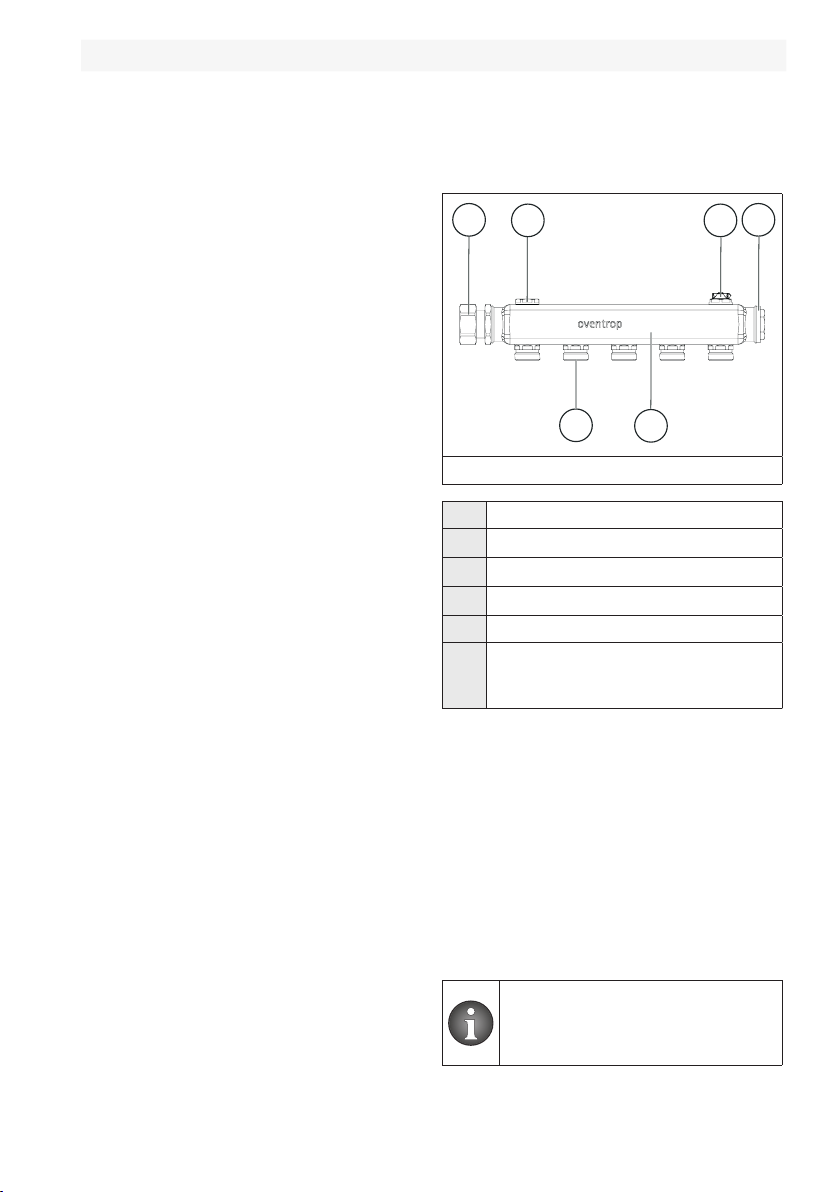

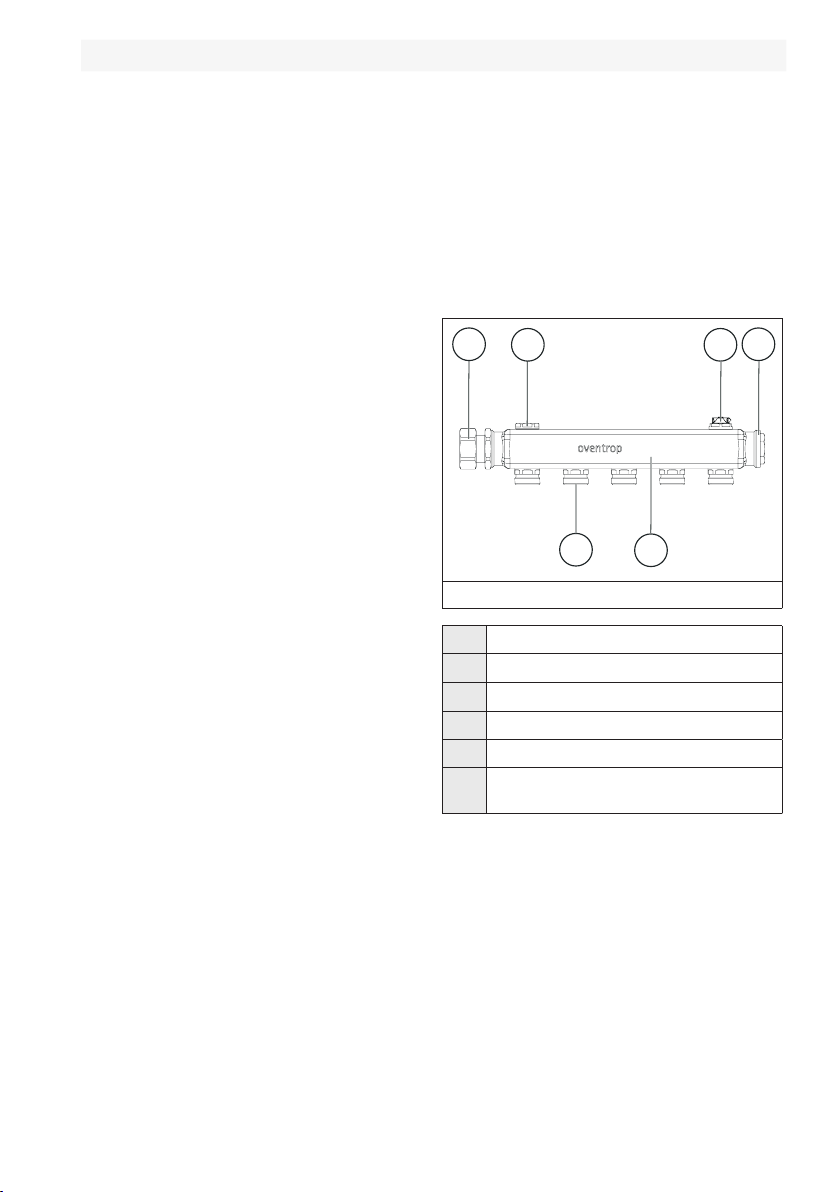

3.1 Aufbau
3
65
124
Abb. 1: Aufbau
(1) Adapter G 1
(2) Blindstopfen G½
(3) Entlüftungsstopfen G½
(4) Blindstopfen G1
(5) Verteilerbalken
(6) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
3.2 Funktionsbeschreibung
Der„Multidis SH“ Edelstahlverteiler verteilt das
Medium auf die jeweiligen Heizkörper einer
Wohneinheit.
Zur Kennzeichnung der einzelnen Kreise liegen
dem Edelstahlverteiler bedruckte Aufkleber bei.
Diese können Sie auf dem Edelstahlverteiler
anbringen.
Über den Entlüftungsstopfen können die Heiz-/
Kühlkreise entlüftet werden.

8
Zubehör und Ersatzteile „Multidis SH“
140725280-V03.01.2020
Setzen Sie zum Absperren der Vor-
undRücklaueitungeinenKugelhahn
vor die Verteilerbalken.
3.3 Technische Daten
3.3.1 Leistungsdaten
Max. Betriebstem-
peratur
+90°C
Min. Betriebstem-
peratur
-10°C
Max. Betriebsdruck 10 bar (1000 kPa)
kvs- Wert 1,5 m3/h

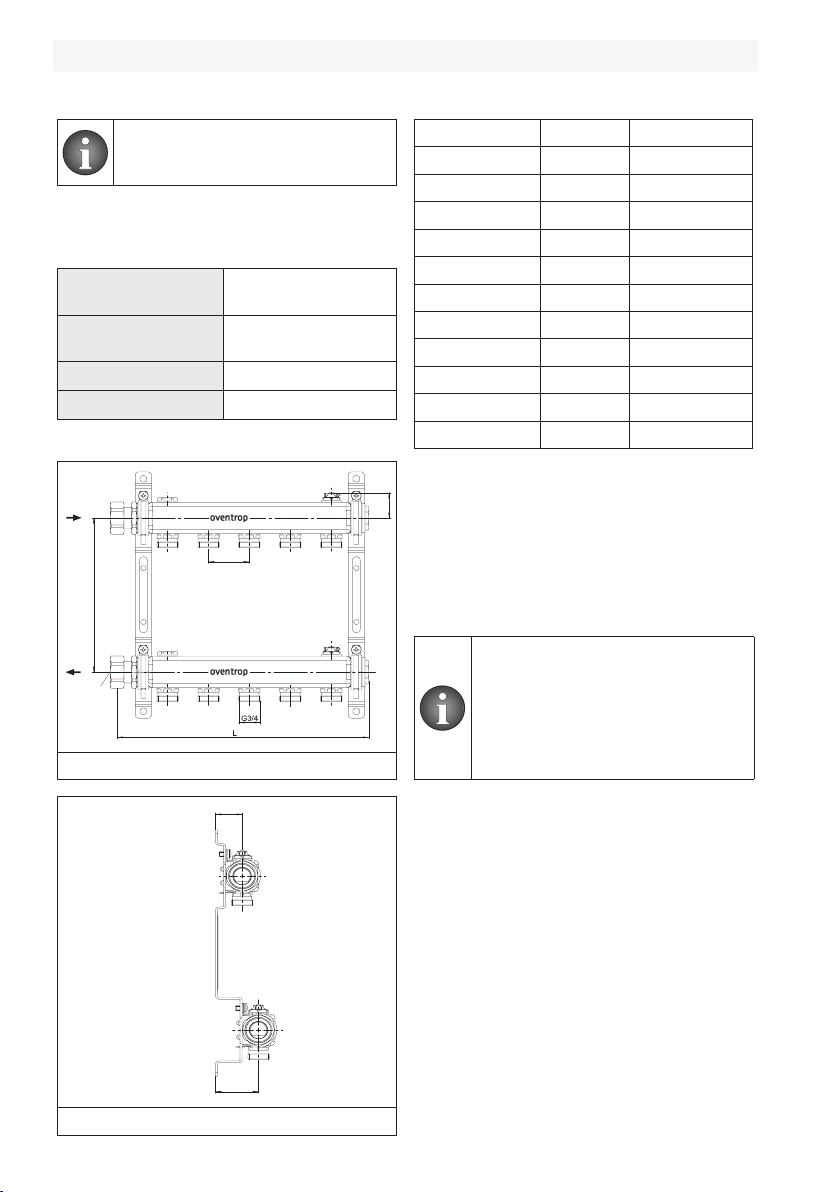

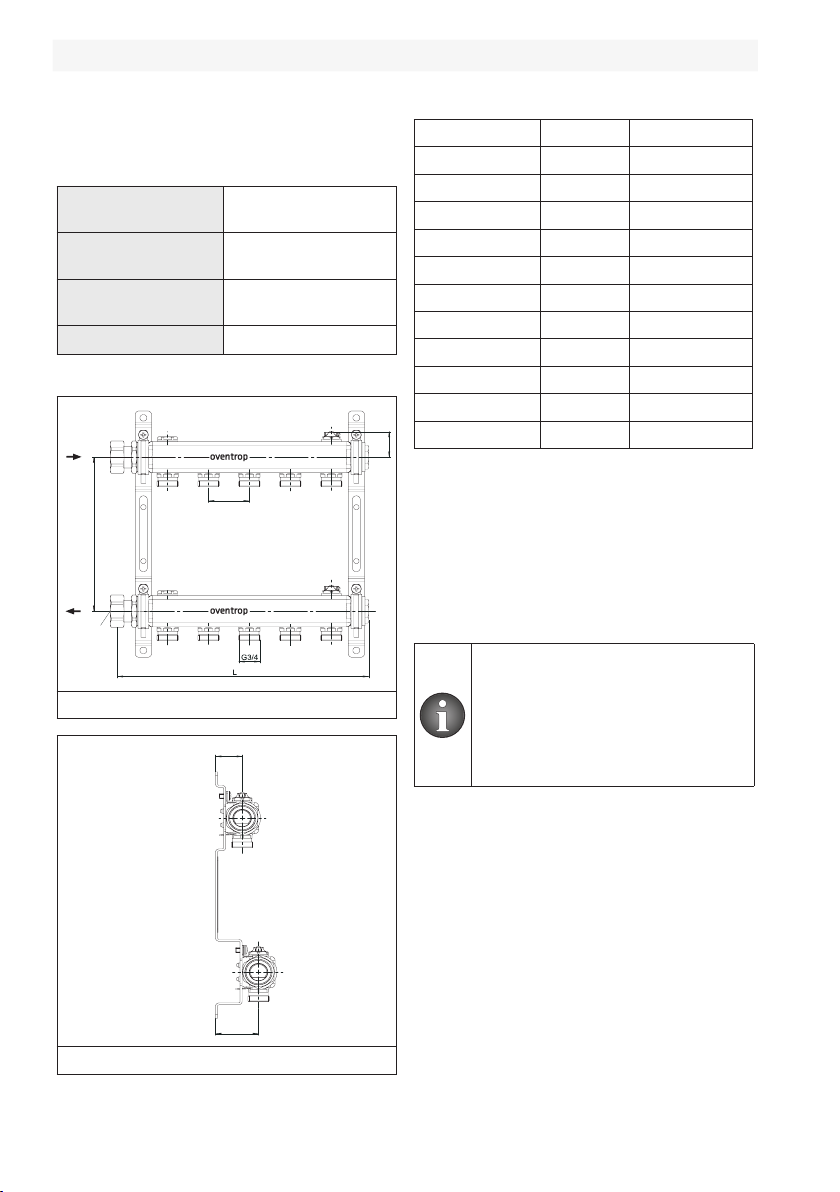

3.3.2 Maße
200
50
33
G1
32
52
Abb. 2: Maße in mm (Frontansicht)
200
50
33
G1
32
52
Abb. 3: Maße in mm (Seitenansicht)
Artikel-Nr. Kreise Länge (L)
1407252 2 157 mm
1407253 3 207 mm
1407254 4 257 mm
1407255 5 307 mm
1407256 6 357 mm
1407257 7 407 mm
1407258 8 457 mm
1407259 9 507 mm
1407260 10 557 mm
1407261 11 607 mm
1407262 12 657 mm
4. Zubehör und Ersatzteile
Das Produkt wird mit umfangreichem Zubehör
geliefert (siehe 1.2 auf Seite 5). Kugelhähne
und Wärmemengenzähler sind im Lieferumfang
nicht enthalten.
Ersatzteile und Zubehör erhalten Sie im Fach-
handel.
Beachten Sie bei der Auswahl des
Einbauschranks, dass sich die Bau-
tiefe und die Baulänge des Edelstahl-
verteilers „Multidis SH“ vergrößert,
wenn Sie Zubehör wie Kugelhähne
oder Wärmemengenzähler verwen-
den.

9
„Multidis SH“ Transport und Lagerung
140725280-V03.01.2020
4.1 Kugelhahn
Abb. 4: Maße Kugelhahn in mm
Artikel Nr. Nenn-
weite
D L1 L2
1406383 DN20 G¾ 55 mm 57 mm
1406384 DN25 G1 80 mm 60 mm
1406483
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406583
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406484
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm
1406584
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm
- Die Kugelhähne 1406483 und
1406484 haben einen roten Flügel-
griff. Der rote Flügelgriff soll den
Vorlauf kennzeichnen.
- Die Kugelhähne 1406583 und
1406584 haben einen blauen Flü-
gelgriff. Der blaue Flügelgriff soll
den Rücklauf kennzeichnen.
Um die Länge mit angebautem
Kugelhahn zu erhalten, rechnen Sie
die Länge des „Multidis SH“ Edel-
stahlverteiler (L) mit der Länge des
Kugelhahn (L1) zusammen.
4.2 Wärmemengenzähler
Die Installation von handelsüblichen Wärme-
mengenzählern G1 und G¾ ist möglich.
Die Maße des jeweiligen Wärme-
mengenzählers können Sie der
entsprechenden Betriebsanleitung
entnehmen.
5. Transport und Lagerung
Transportieren Sie das Produkt in der Original-
verpackung.
Lagern Sie das Produkt unter folgenden Bedin-
gungen:
Temperaturbe-
reich
-20°C bis +60°C
Relative Luft-
feuchtigkeit
max. 95%
Partikel Trocken und staubge-
schützt
Mechanische
Einüsse
Geschützt vor mechani-
scher Erschütterung
Strahlung Geschützt vor UV-Strah-
lung und direkter Sonne-
neinstrahlung
Chemische
Einüsse
Nicht zusammen mit Lö-
sungsmitteln, Chemika-
lien, Säuren, Kraftstoffen
u.ä. lagern
6. Montage
Die Verteilerhalter ermöglichen eine Befesti-
gung an der Wand oder im Einbauschrank.
1. Befestigen Sie den Verteilerbalken in der
schallgedämmten Verteilerhalterung.
2. Befestigen Sie diese an der Wand oder im
Einbauschrank.
Der Anschluss der Vor- und Rück-
laueitungkannwahlweisevonlinks
oder rechts erfolgen.

10
Inbetriebnahme „Multidis SH“
140725280-V03.01.2020
ACHTUNG
Sachschaden durch Schmier-
mittel!
Dichtungen können durch die Verwen-
dung von Fetten oder Ölen zerstört
werden.
fVerwenden Sie bei der Montage
keine Fette oder Öle.
fSpülen Sie ggf. Schmutzpartikel
sowie Fett- und Ölreste aus dem
Leitungssystem.
fBeachten Sie bei der Auswahl des
Betriebsmediums den allgemeinen
Stand der Technik (z.B. VDI 2035).
fVerwenden Sie bei verschmutztem
Betriebsmedium einen Schmutz-
fängerinderVorlaueitung(VDI
2035).
7. Inbetriebnahme
7.1 Füllen, Entlüften und
Dichtheitsprüfung der Anlage
1. Öffnen Sie die Kugelhähne.
2. Befüllen Sie die Anlage über die Steiglei-
tungen bis zum „Multidis SH“ Edelstahl-
verteiler.
Verwenden Sie die Entlüftungsstop-
fen (siehe Abb. 1 auf Seite 7
und Abb. 2 auf Seite 7 (2)) zum
Entlüften der Anlage. Sie können die
Anlage auch im laufenden Heizbe-
trieb entlüften.
3. Entlüften Sie die einzelnen Heiz-/Kühlkreise
z. B. über den Entlüftungsstopfen.
4. Führen Sie eine Dichtheitsprüfung nach
DIN18380 (VOB Teil C) durch.
8. Instandhaltung
Prüfen Sie die Dichtheit und Funktion das Pro-
dukt und seiner Verbindungsstellen im Rahmen
der Anlagenwartung regelmäßig.
9. Demontage und Entsorgung
ACHTUNG
Verschmutzungsgefahr für die
Umwelt!
Nicht fachgerechte Entsorgung (z. B.
im Hausmüll) kann zu Umweltschäden
führen.
fEntsorgen Sie das Verpackungs-
material umweltgerecht.
fEntsorgen Sie Bauteile fachge-
recht.
Sofern keine Rücknahme- oder Entsorgungs-
vereinbarung getroffen wurde, entsorgen Sie
das Produkt.
fFühren Sie Bestandteile möglichst der
Wiederverwertung zu.
fEntsorgen Sie nicht wiederverwertbare
Bestandteile den lokalen Vorschriften ent-
sprechend. Das Entsorgen im Hausmüll ist
nicht zulässig.

"Multidis SH" Content
140725280-V03.01.2020
1. General information.......................................................................................15
1.1 Validity of the operating instructions ............................................................................... 15
1.2 Extent of supply ..............................................................................................................15
1.3 Contact............................................................................................................................ 15
1.4 Copyright and protective rights....................................................................................... 15
1.5 Declaration of conformity................................................................................................ 15
1.6 Information regarding operating instructions ..................................................................15
1.6.1 Used symbols.................................................................................................................. 15
2. Safety-related information ............................................................................15
2.1 Normative directives........................................................................................................15
2.2 Correct use...................................................................................................................... 15
2.3 Foreseeable misuse ........................................................................................................16
2.4 Modicationstotheproduct ...........................................................................................16
2.5 Warnings ......................................................................................................................... 16
2.6 Safety notes ....................................................................................................................16
2.6.1 Dangerincaseofinadequatepersonnelqualication ....................................................16
2.6.2 Risk of injury from pressurised components................................................................... 17
2.6.3 Riskofscaldingduetoanuncontrolledescapeofhotuids .........................................17
2.6.4 Risk of burns due to hot components and surfaces....................................................... 17
2.6.5 Risk of injury in case of improper work........................................................................... 17
2.6.6 Availability of the operating instructions .........................................................................17
3. Technical description.....................................................................................17
3.1 Construction....................................................................................................................17
3.2 Functional description..................................................................................................... 17
3.3 Technical data ................................................................................................................. 18
3.3.1 Performance data............................................................................................................ 18
3.3.2 Dimensions...................................................................................................................... 18
4. Accessories and spare parts ........................................................................18
4.1 Ball valve .........................................................................................................................19
4.2 Heat meter.......................................................................................................................19
5. Transport and storage ...................................................................................19
6. Installation ......................................................................................................19
7. Commissioning ..............................................................................................20
7.1 Filling, bleeding and leak testing of the installation......................................................... 20
Content
Page

Content "Multidis SH"
140725280-V03.01.2020
8. Maintenance...................................................................................................20
9. Removal and disposal ...................................................................................20

15
"Multidis SH" General information
140725280-V03.01.2020
1. General information
The original operating instructions were drafted
in German.
The operating instructions in other languages
were translated from German.
1.1 Validity of the operating
instructions
These operating instructions are valid for the
stainless steel distributor/collector "Multidis
SH" for radiator connection for 2 to 12 heating/
cooling circuits.
1.2 Extent of supply
Please check the delivery for any damages
caused during transit and for completeness.
Extent of supply:
• Flow distributor
• Return collector
• 2 brackets
• 4 screws
• 4 dowels
• 2 ring gaskets for the connection between
the stainless steel distributor/collector and
the ball valve
• Tags for marking of the heating/cooling
connections
• Operating instructions
1.3 Contact
Address
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Germany
Technical service
Phone: [phone]
1.4 Copyright and protective
rights
These operating instructions are copyrighted.
They are exclusively designed for persons
involved with the product.
1.5 Declaration of conformity
Oventrop GmbH & Co. KG hereby declares
that this product complies with the basic
requirements and the other relevant provisions
of the EC Directives concerned.
The declaration of conformity can be obtained
from the manufacturer.
1.6 Information regarding
operating instructions
1.6.1 Used symbols
Important information and further
explanations.
fAction required
• Enumeration
1.
2.
Fixed order. Steps 1 to X.
ZResult of action
2. Safety-related information
2.1 Normative directives
Observe the constructional and commercial
regulations as well as the regulations relating to
water during installation.
The current standards, regulations and
guidelines are valid.
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Correct use
Safety in operation is only guaranteed if the
product is used correctly.
The stainless steel distributor/collector
"Multidis SH" serves the central distribution
of the heating/cooling water to the different
radiators.
Any use of the product outside the above
applications will be considered as non-
compliant and misuse.
Claims of any kind against the manufacturer

16
Safety-related information "Multidis SH"
140725280-V03.01.2020
and/or his authorised representatives, due to
damages caused by incorrect use cannot be
accepted.
The observance of the operating instructions is
part of the compliance terms.
2.3 Foreseeable misuse
Constructivemeasuresarenotsufcientto
exclude misuse.
The following must therefore be avoided:
• Operationwithaggressiveuids(e.g.
steam or oil).
2.4 Modications to the product
Modicationstotheproductarenotallowed.
Incaseofmodicationstotheproduct,the
warranty will become void. The manufacturer
will not accept liability for damages and
malfunctionscausedbymodicationstothe
product.
2.5 Warnings
Each warning contains the following elements:
Warning symbol
SIGNAL WORD
Type and source of danger!
Possible consequences if the danger
occurs or the warning is ignored.
fPossibilities of avoiding the danger.
Warnings are displayed by different signal
words (DANGER, WARNING, CAUTION,
NOTICE).
Thesignalwordsdenetheseriousnessofthe
danger which arises from a situation.
WARNING
Indicates a possible danger with
moderate risk. It may lead to death
or serious injury if the situation is not
avoided.
CAUTION
Indicates a possible danger with
low risk. It may lead to minor and
reversible injury if the situation is not
avoided.
NOTICE
Indicates a situation which may lead to
damage to property if not avoided.
2.6 Safety notes
This product is manufactured in accordance
with the latest technical status and is fail-safe.
Nevertheless, there might still be a residual
danger for persons and property. Observe the
following safety notes.
2.6.1 Danger in case of inadequate
personnel qualication
Have all work on this product carried out by
qualiedtradesmen.
Sanitary, heating and air-conditioning
specialist
The following work must only be carried
outbyaqualiedsanitary,heatingandair-
conditioning specialist:
• Installation
• Commissioning
• Troubleshooting
• Maintenance
• Removal and disposal
Due to professional training, knowledge
and experience as well as knowledge of
the relevant standards and regulations, the
sanitary, heating and air-conditioning specialist
is in a position to carry out any work on heating
and potable water installations. He has to
recognize possible dangers.
User
The user may carry out the following work:
• Operation of the device
Theuserhastobeinformedbythequalied
tradesman as to the operation.

17
"Multidis SH" Technical description
140725280-V03.01.2020
2.6.2 Risk of injury from pressurised
components
fBefore starting work, make sure that the
system is depressurised.
fObserve the permissible operating
pressures during operation.
2.6.3 Risk of scalding due to an
uncontrolled escape of hot uids
fBefore starting work on the heating/cooling
circuit, make sure that the system is
depressurised.
fAfter all work has been completed, check
the product for tightness.
fWear safety goggles.
2.6.4 Risk of burns due to hot
components and surfaces
fBefore starting work, let the product cool
down.
fWear protective clothing to avoid
unprotected contact with hot system
components.
2.6.5 Risk of injury in case of improper
work
Stored residual energies, angular components
points and edges at the outside and inside of
the product may cause injuries.
fBefore starting work, make sure that there
is enough space.
fHandle open and hard-edged components
with care.
fMake sure that the work place is tidy and
clean to avoid accidents.
2.6.6 Availability of the operating
instructions
Any person working on the product has to
read and apply these operating instructions
and all other valid documents (e.g. accessory
manuals).
The operating instructions have to be available
at the installation location of the product.
fHand these operating instructions and
all other valid documents (e.g. accessory
manuals) over to the user.
3. Technical description
3.1 Construction
3
65
124
Illustr. 1: Construction
(1) Adapter G 1
(2) Blind plug G½
(3) Vent plug G½
(4) Blind plug G1
(5) Flow distributor/return collector
(6) Connection nipple G ¾ male thread
(cone "Euro" according to DIN EN
16313)
3.2 Functional description
The stainless steel distributor/collector
"MultidisSH"servesthedistributionoftheuid
to the different radiators of a dwelling.
Printed tags for marking the heating/cooling
circuits are supplied with the stainless steel
distributor/collector.Youcanxthemtothe
stainless steel distributor/collector.
The heating/cooling circuits can be bled via the
vent plug.
Installaballvalveinfrontoftheow
distributor/return collector for the
isolation of the supply and return
pipe.

18
Accessories and spare parts "Multidis SH"
140725280-V03.01.2020
3.3 Technical data
3.3.1 Performance data
Max. operating
temperature
+90°C
Min. operating
temperature
-10°C
Max. operating
pressure
10 bar (1000 kPa)
kvs value 1.5 m3/h
3.3.2 Dimensions
200
50
33
G1
32
52
Illustr. 2: Dimensions in mm (front view)
200
50
33
G1
32
52
Illustr. 3: Dimensions in mm (side view)
Item no. Circuits Length (L)
1407252 2 157 mm
1407253 3 207 mm
1407254 4 257 mm
1407255 5 307 mm
1407256 6 357 mm
1407257 7 407 mm
1407258 8 457 mm
1407259 9 507 mm
1407260 10 557 mm
1407261 11 607 mm
1407262 12 657 mm
4. Accessories and spare
parts
The product is supplied with extensive
accessories (see 1.2 on page 15). Ball valves
or a heat meter are not included in the delivery.
Spare parts and accessories are obtainable
from specialist stores.
When selecting the cabinet, please
take into consideration that the
depth and length of the stainless
steel distributor/collector "Multidis
SH" will be increased when using
accessories such as ball valves or
heat meters.

19
"Multidis SH" Transport and storage
140725280-V03.01.2020
4.1 Ball valve
Illustr. 4: Dimensions ball valve in mm
Item no. Size D L1 L2
1406383 DN20 G¾ 55 mm 57 mm
1406384 DN25 G1 80 mm 60 mm
1406483
(with thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406583
(with thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406484
(with thermo-
meter)
DN25 G1 85 mm 60 mm
1406584
(with thermo-
meter)
DN25 G1 85 mm 60 mm
- The ball valves item no. 1406483
and 1406484 have a red T-handle
which shall mark the supply pipe.
- The ball valves item no. 1406583
and 1406584 have a blue T-handle
which shall mark the return pipe.
The length with installed ball valve is
obtained by adding the length of the
stainless steel distributor/collector
"Multidis SH" (L) and the length of the
ball valve (L1).
4.2 Heat meter
Standard heat meters G1 and G¾ can be
installed.
The dimensions of the heat meter
can be obtained from the heat meter
manual.
5. Transport and storage
Transport the product in the original packaging.
Store the product under the following
conditions:
Temperature
range
-20°C to +60°C
Relative
humidity of air
max. 95%
Particles Dry and free from dust
Mechanical
inuences
Protected from
mechanical agitation
Radiation Protected from UV-rays
and direct sunlight
Chemical
inuences
Do not store together
with solvents, chemicals,
acids, fuels and similar
6. Installation
Thebracketsallowforthexingofthe
distributor/collector onto the wall.
1. Mountthetheowdistributorandthe
return collector into the sound-absorbing
brackets.
2. Fix them onto the wall or in the cabinet.
The supply and return pipe can be
connected from either the left or right
hand side.

20
Commissioning "Multidis SH"
140725280-V03.01.2020
NOTICE
Risk of damage due to
lubricants!
Seals can be destroyed by greasing
agents or oil.
fDo not use any greasing agents or
oil during the installation.
fFlush any dirt particles or grease
or oil residues out of the pipework
before installing the product.
fTake the latest technical status
(e.g. VDI 2035) into consideration
whenchoosingtheoperatinguid.
fInstall a strainer in the supply pipe
to avoid contaminated operating
uids(VDI2035).
7. Commissioning
7.1 Filling, bleeding and leak
testing of the installation
1. Open the ball valves.
2. Fill the installation up to the stainless steel
distributor/collector "Multidis SH" via the
risers.
Use the vent plugs (see Illustr. 1 on
page 17 and Illustr. 2 on page
18 (2)) for bleeding the installation.
You can also bleed the installation
during heating operation.
3. Bleed the individual heating/cooling
circuits, for instance via the vent plug.
4. Carry out a leakage test according to
DIN18380 (VOB part C).
8. Maintenance
Check tightness and function of the product
and its connection points regularly during
maintenance.
9. Removal and disposal
ATTENTION
Risk of environmental pollution!
Incorrect disposal (for instance with
the standard waste) may lead to
environmental damage.
fDispose of the packing material in
an environmentally friendly manner.
fDispose of the components
professionally.
If no return or disposal agreement has been
made, dispose of the product.
fIf possible, recycle the components.
fDispose of components, which cannot be
recycled, according to the local regulations.
Disposal with the standard waste is
inadmissible.
