Panasonic AJ-YA94G User manual

SDI Interface Board
Operating Instructions
Model No. AJ- G
Before operating this product, please read the
instructions carefully and save this manual for
future use.
ESPAÑOL ENGLISH
DEUTSCH
FRANÇAIS
ITALIANO
中
文
日
本
語

E-2
ENGLISH
E-1
Precautions
• Do not touch or handle this product with wet hands.
• Do not drop this product or subject it to strong impact.
• Do not remodel this product.
Otherwise, malfunctioning or trouble may result.
This product is a SDI interface board which is
specifically designed to be used with the AJ-SD93
digital VTR.
To install the board in the AJ-SD93, consult your
dealer.
Contents
Precautions ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-1
Model supported ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-1
Features ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-2
Installation in AJ-SD93 ‥‥‥‥‥‥‥‥‥‥‥‥‥E-2
Specifications ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-8
Features
This product is a SDI interface board which is
specifically designed to be used with the AJ-SD93.
When it is installed in the AJ-SD93, the board enables
digital signals to be input and output.
Model supported
AJ-SD93 digital VTR
CAUTION:
TO REDUCE THE RISK OF FIRE OR SHOCK
HAZARD, REFER MOUNTING OF THE OPTIONAL
INTERFACE BOARD TO AUTHORIZED SERVICE
PERSONNEL.
Installation in AJ-SD93
This product must be installed in the AJ-SD93 for use.
Follow the steps below for installation.
CAUTION:
These servicing instructions are for use by
qualified service personnel only. To reduce the
risk of fire or electric shock do not perform any
servicing other than that contained in the
operating instructions unless you are qualified to
do so.
1. Disconnect the power cord from the AJ-SD93.

E-4
ENGLISH
E-3

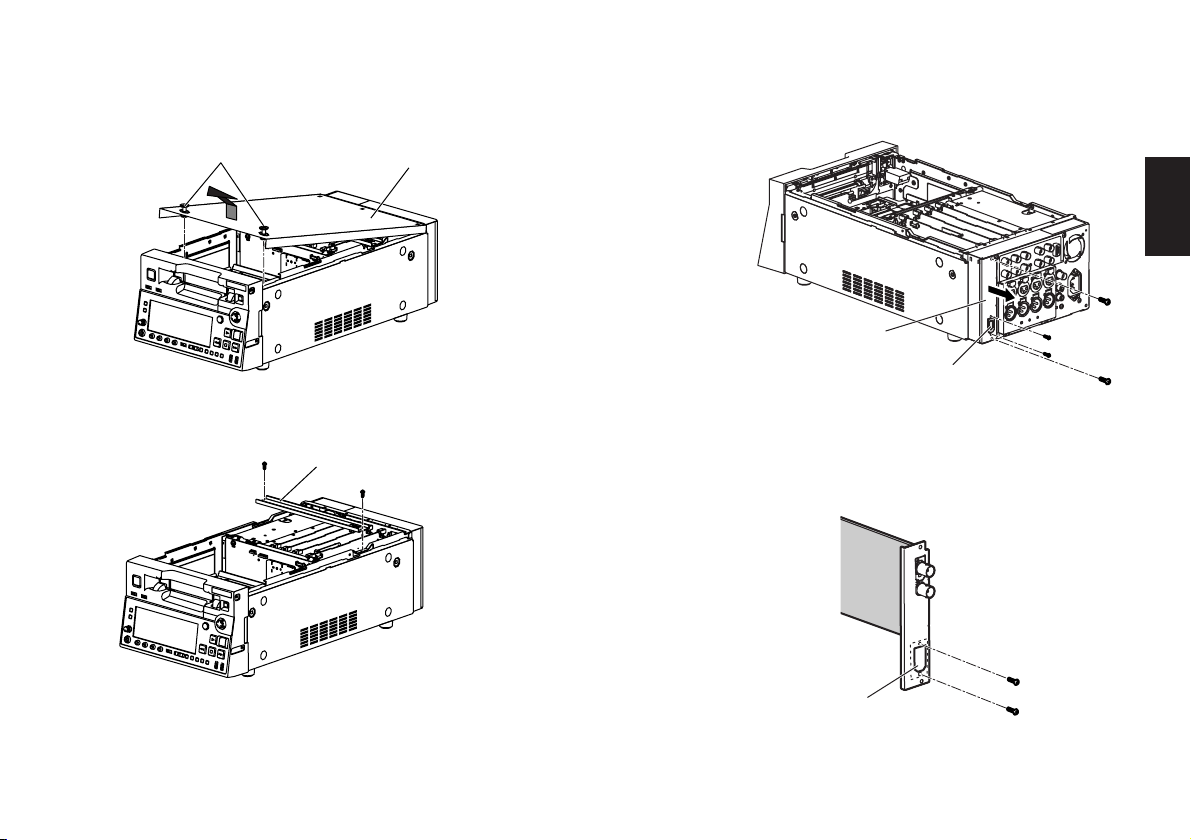

2. Loosen the two screws of the top panel, and remove
the top panel by sliding it toward the front panel.
3. Remove the board clamp by removing the two
screws used to hold it in place.
4. Remove the slot cover by removing the two screws
used to secure it and the two screws used to secure
the DV connector.
5. Remove the blind panel from the AJ-YA94G by
removing the two screws used to attach it.
DV connector
Slot cover
Blind panel
Screws Top panel
Board clamp

E-6
ENGLISH
E-5

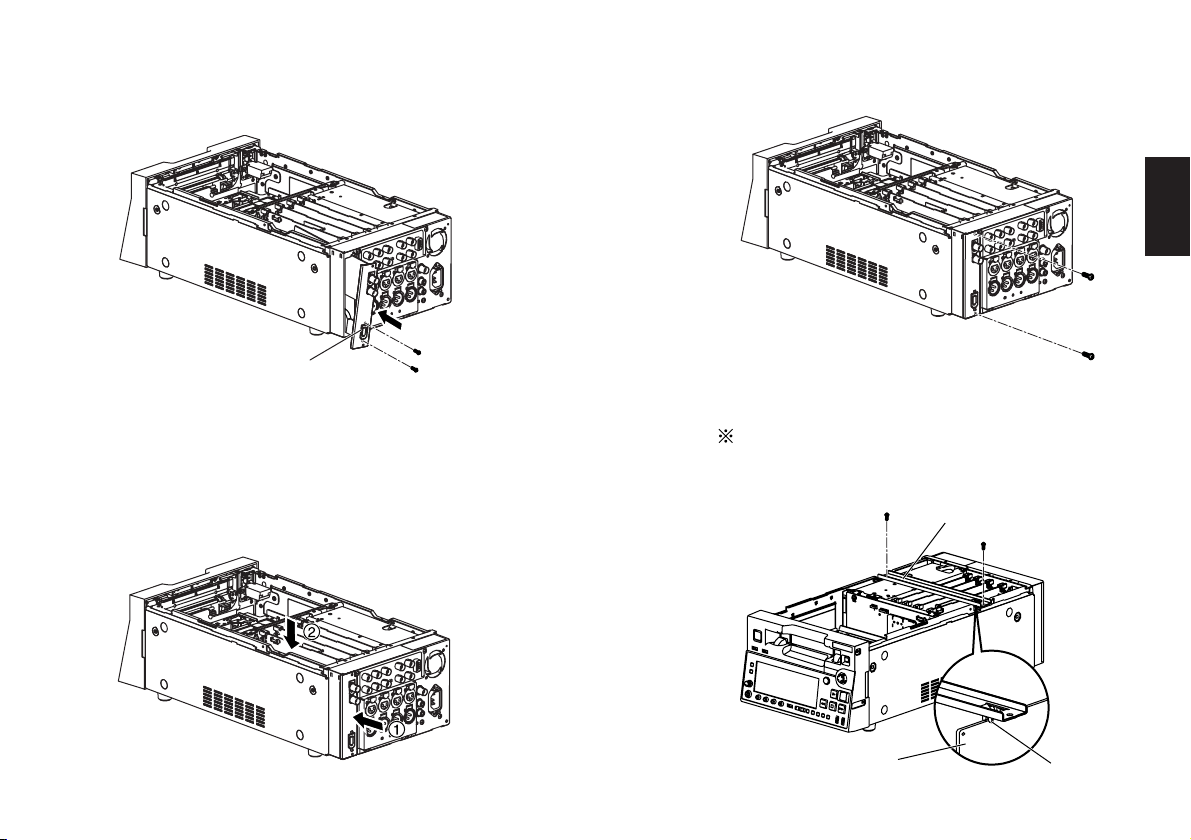

6. From the back, insert the AJ-YA94G half-way, and
mount the DV connector onto the AJ-YA94G using
the two screws.
7. Insert the AJ-YA94G all the way into the slot while
taking care not be pinch any of the cables.
Insert the connector securely by pushing down on it
from the top of the board.
8. Attach the AJ-YA94G using the two screws which
were previously used to attach the slot cover.
9. Attach the board clamp using the two screws.
There is a groove on the bottom of the board
clamp. Attach the screws after aligning the groove
with the board.
DV connector
Board clamp
Board Groove

E-8
ENGLISH
E-7

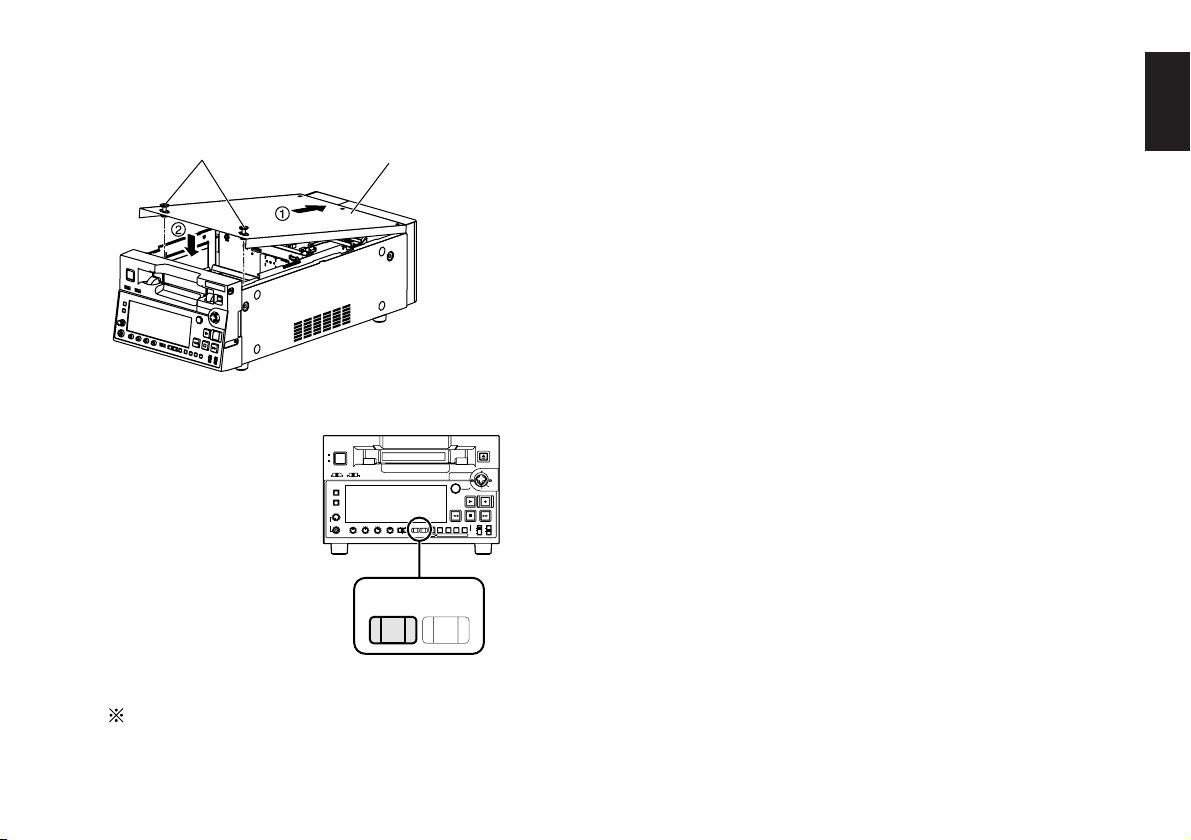

10. Slide the top panel toward the rear panel, and
attach it using the two screws.
Screws Top panel
Specifications
(Refer to the Operating Instructions of the AJ-SD93 main
unit as well.)
Dimensions, weight :
Dimensions: 28 (W) x 123 (H) x 181 (D) mm, 120 g
(1 1/8 x 4 27/32 x 7 1/8 inches, 0.27 lb)
Video/audio input :
BNC x 1, compliant with SMPTE 259M-C/SMPTE
272M-A/ITU-R BT. 656-4 standards
Video/audio output :
BNC x 1, compliant with SMPTE 259M-C/SMPTE
272M-A/ITU-R BT. 656-4 standards
11. Check the installation.
Turn on the power of the
AJ-SD93, and press the
INPUT SELECT VIDEO
button on the front panel.
If the board has been
installed properly, the
[SDI] display appears by
pressing the button
several times.
If the [SDI] displays do not appear, the board
may not have been installed properly. Install it
again properly.
INPUT SELECT
VIDEO AUDIO
Digital Video Cassette Recorder AJ-
SUPER
ON
OFF
TCG
REGEN
PRESET
EXT
INT
COUNTER
PF PF 1 PF 2 PF 3DIAG
MENU
PUSH
SHTL/SLOW
TC
PRESET
METER
FULL/FINE
MONITOR SEL
RESET REC PB
UNITY
INPUT SELECT
VIDEO AUDIO
CH 1 CH 2 CH 3 CH4
HEADPHONES
SEARCH
EJECT
POWER
REC INHIBITCONTROL
ON
ON
OFF
OFF
LOCAL REMOTE
RECPLAY
FFREW STOP

D-2
DEUTSCH
D-1
Vorsichtshinweise
•Vermeiden Sie eine Berührung oder Handhabung
dieses Produkts mit nassen Händen.
•Lassen Sie dieses Produkt nicht fallen, und schützen
Sie es vor starken Erschütterungen.
•Versuchen Sie auf keinen Fall, dieses Produkt zu
modifizieren oder nachzugestalten.
Anderenfalls besteht die Gefahr von Funktionsstörungen
und sonstigen Problemen.
Bei diesem Modell handelt es um eine SDI-
Schnittstellenkarte, die speziell für den Einbau in
den Digital-Videorecorder AJ-SD93 ausgelegt ist.
Bitte konsultieren Sie Ihren Fachhändler zur
Installation dieser Karte im AJ-SD93.
Inhaltsverzeichnis
Vorsichtshinweise ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-1
Unterstütztes Modell ‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-1
Merkmale ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-2
Installation im AJ-SD93 ‥‥‥‥‥‥‥‥‥‥‥‥‥D-2
Technische Daten ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-8
Merkmale
Bei diesem Produkt handelt es sich um eine SDI-
Schnittstellenkarte, die speziell auf die Installation im
AJ-SD93 hin konzipiert ist.
Nach Einbau in den AJ-SD93 ermöglicht diese Karte die
Ein- und Ausgabe von Digitalsignalen.
Unterstütztes Modell
Digital-Videorecorder AJ-SD93
VORSICHT:
UM BRAND- ODER STROMSCHLAGGEFAHR ZU
REDUZIEREN, ÜBERLASSEN SIE DEN EINBAU
DER GESONDERTEN SCHNITTSTELLENKARTE
QUALIFIZIERTEM WARTUNGSPERSONAL.
VORSICHT:
Diese Wartungsanleitung ist nur für qualifiziertes
Wartungspersonal vorgesehen. Um die Gefahr
eines elektrischen Schlags zu reduzieren, sollten
Sie keine anderen Wartungsarbeiten außer den in
der Bedienungsanleitung beschriebenen
durchführen, wenn Sie dazu nicht qualifiziert
sind.
Installation im AJ-SD93
Dieses Produkt muss für den Gebrauch im AJ-SD93
installiert werden. Zur Installation der Karte gehen Sie
wie nachstehend beschrieben vor.
1. Trennen Sie das Netzkabel vom AJ-SD93 ab.

D-4
DEUTSCH
D-3

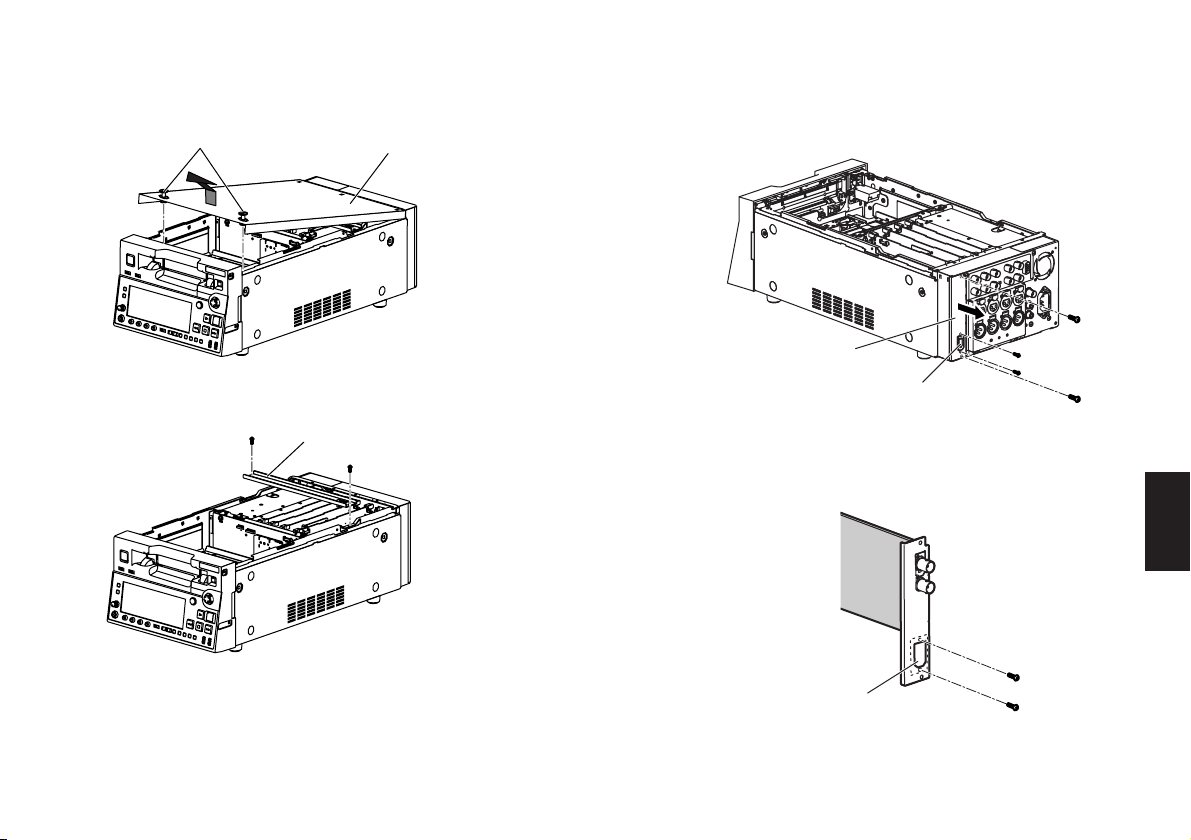

2. Lösen Sie die zwei Schrauben an der oberen
Abdeckung, und entfernen Sie die obere Abdeckung,
indem Sie sie in Richtung der Frontplatte schieben.
3. Entfernen Sie die Kartenhalterung durch Entfernen
der zwei Schrauben, mit denen die Kartenhalterung
in Arbeitsstellung gesichert ist.
4. Entfernen Sie die Steckplatzabdeckung durch
Entfernen der zwei Schrauben, mit denen sie
befestigt ist, sowie der zwei Schrauben, mit denen
der DV-Steckverbinder befestigt ist.
5. Entfernen Sie die Blende von der Karte AJ-YA94G
durch Entfernen der zwei Schrauben, mit denen sie
befestigt ist.
DV-Steckverbinder
Steckplatzabdeckung
Blende
Schrauben Obere Abdeckung
Kartenhalterung

D-6
DEUTSCH
D-5

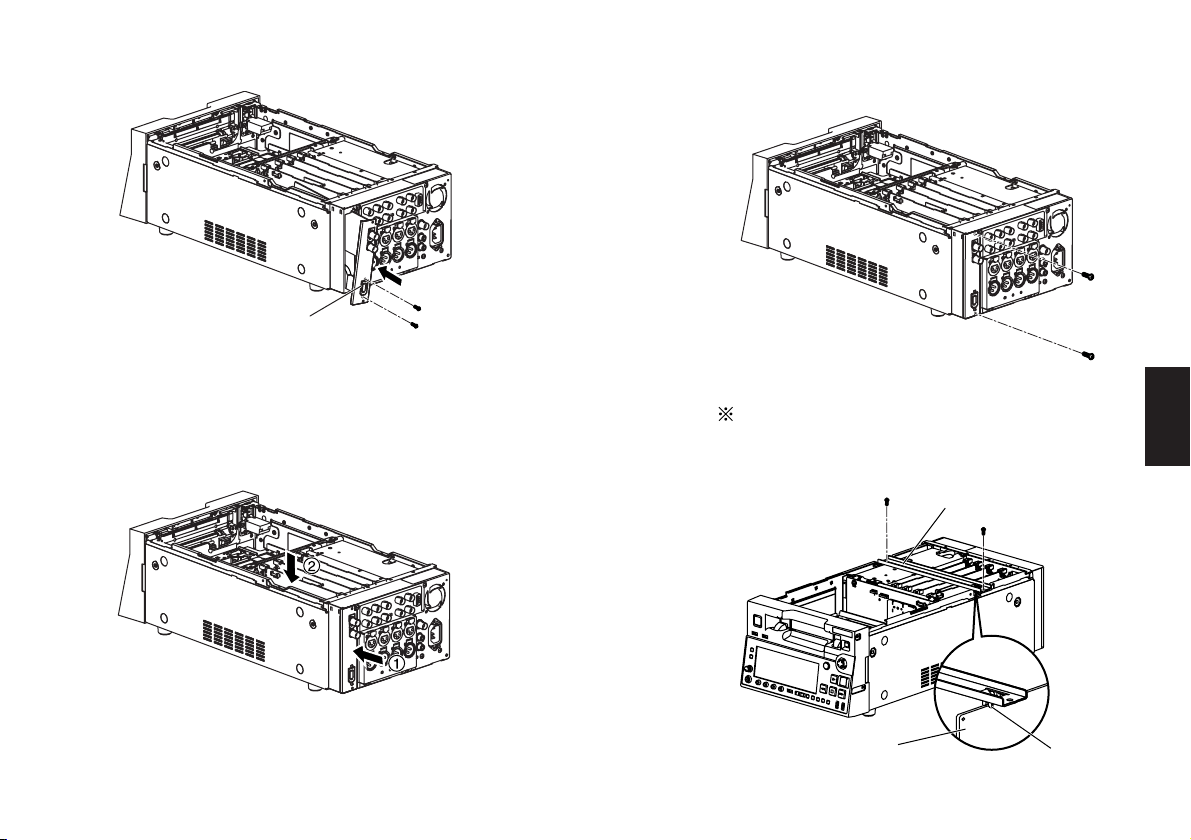

6. Führen Sie die Karte AJ-YA94G halbwegs von der
Rückseite aus ein, und befestigen Sie den DV-
Steckverbinder mit den zwei Schrauben an der Karte
AJ-YA94G.
7. Setzen Sie die Karte AJ-YA94G vollständig in den
Steckplatz ein, wobei ein Einklemmen von Kabeln
sorgfältig zu vermeiden ist.
Drücken Sie von oben auf die Karte, um die
Anschlussleiste fest in den Steckplatz einzusetzen.
8. B efestigen Sie die Karte AJ-YA94G mit den zwei
Schrauben, mit denen vorher die Steckplatzabdeckung
befestigt war.
9. Befestigen Sie die Kartenhalterung mit den zwei
Schrauben.
An der Unterseite der Kartenhalterung ist eine Nut
vorgesehen. Richten Sie diese Nut auf die Karte
aus, bevor Sie die Schrauben befestigen.
DV-Steckverbinder
Kartenhalterung
Karte Nut

D-8
DEUTSCH
D-7

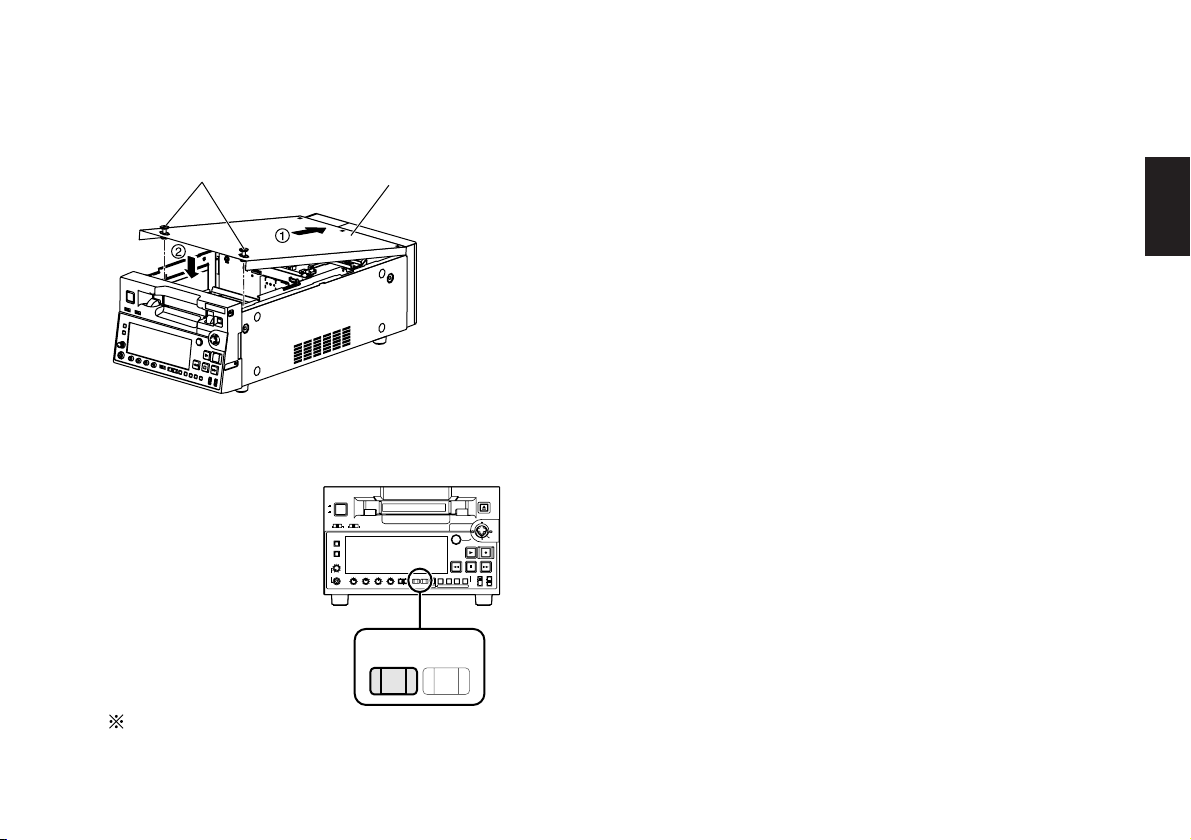

10. Schieben Sie die obere Abdeckung in Richtung der
Rückwand, und befestigen Sie sie dann mit den
zwei Schrauben.
Schrauben Obere Abdeckung
Technische Daten
(Beachten Sie bitte auch die Bedienungsanleitung des
AJ-SD93.)
Abmessungen, Masse :
28 (B) x 123 (H) x 181 (T) mm, 120 g
Video-/Audio-Eingang :
BNC-Buchse x 1, gemäß den Normen
SMPTE 259M-C/SMPTE 272M-A/ITU-R BT. 656-4
Video-/Audio-Ausgang :
BNC-Buchse x 1, gemäß den Normen
SMPTE 259M-C/SMPTE 272M-A/ITU-R BT. 656-4
11. Unterziehen Sie den Installationszustand einer
Sichtprüfung.
Schalten Sie den AJ-
SD93 ein, und drücken
Sie dann die Taste
INPUT SELECT VIDEO
an der Frontplatte.
Falls die Karte
einwandfrei installiert
wurde, erscheint die
Anzeige [SDI], wenn Sie
die Taste mehrmals
drücken.
Falls die Anzeigen [SDI] nicht erscheinen, wurde
die Karte möglicherweise nicht einwandfrei
installiert. In einem solchen Fall führen Sie die
Installation erneut von Anfang an aus.
INPUT SELECT
VIDEO AUDIO
Digital Video Cassette Recorder AJ-
SUPER
ON
OFF
TCG
REGEN
PRESET
EXT
INT
COUNTER
PF PF 1 PF 2 PF 3DIAG
MENU
PUSH
SHTL/SLOW
TC
PRESET
METER
FULL/FINE
MONITOR SEL
RESET REC PB
UNITY
INPUT SELECT
VIDEO AUDIO
CH 1 CH 2 CH 3 CH4
HEADPHONES
SEARCH
EJECT
POWER
REC INHIBITCONTROL
ON
ON
OFF
OFF
LOCAL REMOTE
RECPLAY
FFREW STOP

F-2
FRANÇAIS
F-1
Précautions
•Ne pas toucher ni manipuler cet appareil avec les
mains mouillées.
•Éviter d’échapper cet appareil ou de lui faire subir un
choc violent.
•Ne pas modifier cet appareil.
Autrement, il y a risque de dysfonctionnement ou de
problème.
Cet appareil est une carte d’interface SDI
spécialement conçue pour être utilisée avec le
magnétoscope numérique AJ-SD93.
Pour installer la carte dans le AJ-SD93, s’informer
auprès du revendeur.
Table des mati éres
Précautions ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-1
Modèle pris en charge ‥‥‥‥‥‥‥‥‥‥‥‥‥F-1
Caractéristiques ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-2
Installation dans le AJ-SD93‥‥‥‥‥‥‥‥‥‥‥F-2
Spécifications ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-8
Caractéristiques
Cet appareil est une carte d’interface SDI spécialement
conçue pour être utilisée avec le AJ-SD93.
Une fois installée sur le AJ-SD93, la carte permet
l’entrée et la sortie des signaux numériques.
Modèle pris en charge
Magnétoscope numérique AJ-SD93
ATTENTION :
POUR ÉVITER TOUT RISQUE DE FEU OU DE
CHOC ÉLECTRIQUE, CONFIER LE MONTAGE DE
LA CARTE
D’INTERFACE EN OPTION ÀUN TECHNICIEN
SPÉCIALISÉ.
ATTENTION :
Ces instructions d’entretien sont conçues
exclusivement àl’attention d’un personnel
d’entretien qualifié. Pour réduire tout risque de
feu ou de choc électrique, ne pas effectuer
d’autre entretien que celui qui est traitédans ces
instructions, àmoins d’être qualifiépour.
Installation dans le AJ-SD93
Pour être utilisée, cette carte doit être installée dans le
AJ-SD93. Pour l’installer, suivre les étapes ci-dessous.
1. Débrancher le cordon d’alimentation du AJ-SD93.

F-4
FRANÇAIS
F-3

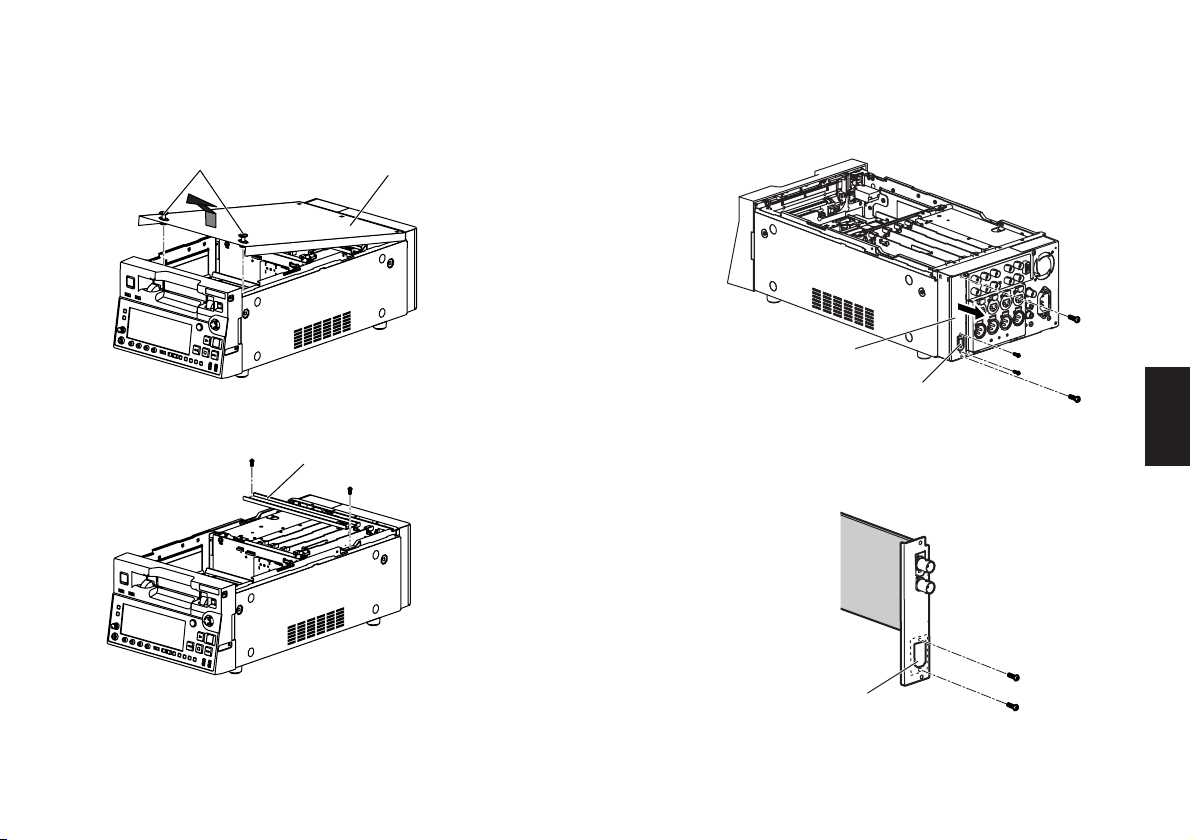

2. Desserrer les deux vis du panneau supérieur, et
retirer le panneau supérieur en le glissant vers le
panneau avant.
3. Retirer l’attache de la carte en retirant les deux vis
qui la retiennent en place.
4. Retirer le cache de la fente en retirant les deux vis
qui le retiennent et les deux vis qui retiennent le
connecteur DV.
5. Retirer la plaque opaque de la AJ-YA94G en retirant
les deux vis qui le retiennent.
Connecteur DV
Cache de la fente
Plaque opaque
Vis Panneau supérieur
Attache de la carte

F-6F-5
6. Par l’arrière, insérer la AJ-YA94G àmoitié, et monter
le connecteur DV sur le AJ-YA94G avec les deux vis.
7. Insérer la AJ-YA94G àfond dans la fente, en prenant
soin de ne pincer aucun des câbles.
Insérer fermement le connecteur, en le pressant vers
le bas par le dessus de la carte.
8. Fixer la AJ-YA94G au moyen des deux vis qui
retenaient le cache de la fente.
9. Fixer l’attache de la carte avec les deux vis.
Il y a une rainure sur la face inférieure de l’attache
de la carte. Fixer les vis après avoir alignéla
rainure sur la carte.
Connecteur DV
Attache de la carte
Carte Rainure
FRANÇAIS

F-8
FRANÇAIS
Spécifications
(Se reporter également au Mode d’emploi de l’appareil
principal AJ-SD93.)
Dimensions, Poids :
28 (L) x 123 (H) x 181 (P) mm, 120 g
Entrée vidéo/audio :
BNC x 1, Répondant aux normes SMPTE 259M-C
/SMPTE 272M-A/ITU-R BT. 656-4
Sortie vidéo/audio :
BNC x 1, Répondant aux normes SMPTE 259M-C
/SMPTE 272M-A/ITU-R BT. 656-4
F-7
10. Glisser le panneau supérieur vers le panneau
arrière, et le fixer avec les deux vis.
Vis Panneau supérieur
11. Vérifier l’installation.
Mettre le AJ-SD93 sous
tension, et appuyer sur la
touche INPUT SELECT
VIDEO sur le panneau
avant.
Si la carte a été
correctement installée,
l’affichage [SDI] lorsque
vous appuyez plusieurs
fois sur la touche.
Si les affichages [SDI] n’apparaissent pas, il
se peut que la carte ne soit pas bien installée.
Reprendre l’installation.
INPUT SELECT
VIDEO AUDIO
Digital Video Cassette Recorder AJ-
SUPER
ON
OFF
TCG
REGEN
PRESET
EXT
INT
COUNTER
PF PF 1 PF 2 PF 3DIAG
MENU
PUSH
SHTL/SLOW
TC
PRESET
METER
FULL/FINE
MONITOR SEL
RESET REC PB
UNITY
INPUT SELECT
VIDEO AUDIO
CH 1 CH 2 CH 3 CH4
HEADPHONES
SEARCH
EJECT
POWER
REC INHIBITCONTROL
ON
ON
OFF
OFF
LOCAL REMOTE
RECPLAY
FFREW STOP

I-2
ITALIANO
I-1
Precauzioni
•Non toccare o maneggiare questo prodotto con le mani
bagnate.
•Non far cadere questo prodotto, ed evitargli i forti urti.
•Non modificare questo prodotto.
In caso contrario, si potrebbe verificare un
malfunzionamento od altro problema.
Questo prodotto èuna scheda d’interfaccia SDI
progettata appositamente per l’uso con il
videoregistratore digitale AJ-SD93. Per installare
la scheda nell’AJ-SD93, rivolgersi al rivenditore.
Indice
Precauzioni ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ I-1
Modello supportato ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ I-1
Caratteristiche ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ I-2
Installazione nell’AJ-SD93‥‥‥‥‥‥‥‥‥‥‥‥ I-2
Dati tecnici ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ I-8
Caratteristiche
Questo prodotto èuna scheda d’interfaccia SDI
progettata appositamente per l’uso con il
videoregistratore digitale AJ-SD93.
Quando èinstallata nell’AJ-SD93, essa permette
l’ingresso e l’uscita dei segnali digitali.
Modello supportato
Videoregistratore digitale AJ-SD93
ATTENZIONE:
PER RIDURRE IL PERICOLO D’INCENDIO E
SCOSSE, IL MONTAGGIO DELLA SCHEDA
D’INTERFACCIA OPZIONALE DEVE ESSERE
ESEGUITO DA UN TECNICO QUALIFICATO.
ATTENZIONE:
Queste istruzioni di servizio sono intese
esclusivamente per personale tecnico qualificato.
Per ridurre il rischio d’incendio o di scosse, non
si deve eseguire alcun intervento diverso da
quelli indicati nelle istruzioni per l’uso se non si è
qualificati per farlo.
Installazione nell’AJ-SD93
Per poter essere usato, questo prodotto deve essere
installato nell’AJ-SD93. Per l’installazione, seguire i
passi sotto.
1. Staccare il cavo di alimentazione dall’AJ-SD93.

I-4
ITALIANO
I-3
2. Allentare le due viti del pannello superiore e
rimuovere il pannello superiore spingendolo verso il
pannello anteriore.
3. Rimuovere il morsetto scheda togliendo le due viti
usate per mantenerlo in posizione.
4. Rimuovere il coperchio slot togliendo le due viti
usate per fissarlo e le due viti usate per fissare il
connettore DV.
5. Rimuovere il pannello cieco dall’AJ-YA94G togliendo
le due viti usate per attaccarlo.
Connettore DV
Coperchio slot
Pannello cieco
Viti Pannello superiore
Morsetto scheda

I-6
ITALIANO
I-5
6. Da dietro, inserire a metàl’AJ-YA94G e montare il
connettore DV sull’AJ-YA94G usando le due viti.
7. Inserire completamente l’AJ-YA94G nello slot
facendo attenzione a non schiacciare i cavi.
Inserire saldamente il connettore spingendolo giù
dall’alto della scheda.
8. Attaccare l’AJ-YA94G usando le due viti usate
precedentemente per attaccare il coperchio slot.
9. Attaccare il morsetto scheda usando le due viti.
Sul fondo del morsetto scheda c’è una
scanalatura. Attaccare le viti dopo aver allineato la
scanalatura con la scheda.
Connettore DV
Morsetto scheda
Scheda Scanalatura

I-8
ITALIANO
I-7
10. Spingere il pannello superiore verso il pannello
posteriore, e attaccarlo usando le due viti.
Viti Pannello superiore
Dati tecnici
(Riferirsi anche alle Istruzioni per l’uso dell’unità
principale AJ-SD93.)
Dimension, Peso :
28 (L) x 123 (A) x 181 (P) mm, 120 g
Ingresso video/audio :
BNC x 1, compatibile con standard SMPTE 259M-C
/SMPTE 272M-A/ITU-R BT. 656-4
Uscita video/audio :
BNC x 1, compatibile con standard SMPTE 259M-C
/SMPTE 272M-A/ITU-R BT. 656-4
11. Controllare l’installazione.
Accendere l’AJ-SD93 e
premere il tasto INPUT
SELECT VIDEO sul
pannello anteriore.
Se la scheda èstata
installata correttamente, il
display [SDI] appare
quando si preme diverse
volte il tasto.
Se le indicazioni [SDI] non appaiono, la
scheda potrebbe non essere stata installata
correttamente. Installarla di nuovo
correttamente.
INPUT SELECT
VIDEO AUDIO
Digital Video Cassette Recorder AJ-
SUPER
ON
OFF
TCG
REGEN
PRESET
EXT
INT
COUNTER
PF PF 1 PF 2 PF 3DIAG
MENU
PUSH
SHTL/SLOW
TC
PRESET
METER
FULL/FINE
MONITOR SEL
RESET REC PB
UNITY
INPUT SELECT
VIDEO AUDIO
CH 1 CH 2 CH 3 CH4
HEADPHONES
SEARCH
EJECT
POWER
REC INHIBITCONTROL
ON
ON
OFF
OFF
LOCAL REMOTE
RECPLAY
FFREW STOP

S-2
ESPAÑOL
S-1
Precauciones
•No toque ni maneje este producto con las manos
mojadas.
•No deje caer este producto ni lo exponga a recibir
golpes fuertes.
•No remodele este producto.
De lo contrario, podrían producirse fallos en el
funcionamiento u otros problemas.
Este producto es una tarjeta de interfaz SDI que
ha sido diseñada específicamente para ser
utilizada con la videograbadora digital AJ-SD93.
Consulte a su concesionario para instalar la
tarjeta en la AJ-SD93.
Índice
Precauciones ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥S-1
Modelo soportado ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥S-1
Características ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥S-2
Instalación en la AJ-SD93‥‥‥‥‥‥‥‥‥‥‥‥S-2
Especificaciones ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥S-8
Características
Este producto es una tarjeta de interfaz SDI que ha sido
diseñada específicamente para ser utilizada con la AJ-
SD93.
Cuando se instala en la AJ-SD93, la tarjeta permite
introducir y dar salida a señales digitales.
Modelo soportado
Videograbadora digital AJ-SD93
PRECAUCIÓN:
PARA REDUCIR EL RIESGO DE QUE SE
PRODUZCAN INCENDIOS O SACUDIDAS
ELÉCTRICAS, SOLICITE QUE LA INSTALACIÓN DE
LA TARJETA DE INTERFAZ OPCIONAL LA
REALICE PERSONAL DE SERVICIO CUALIFICADO.
PRECAUCIÓN:
Estas instrucciones de servicio han sido
preparadas para que las utilice el
personal de servicio cualificado solamente. Para
reducir el riesgo de producir un incendio o sufrir
una descarga eléctrica, no haga ningún trabajo
de servicio que no se encuentre explicado en las
instrucciones de funcionamiento, a menos que
usted estécualificado para hacerlo.
Instalación en la AJ-SD93
Este producto debe ser instalado en la AJ-SD93 para
poder ser utilizado. Siga los pasos indicados abajo para
hacer la instalación.
1. Desconecte el cable de alimentación de la AJ-SD93.

S-4
ESPAÑOL
S-3
2. Afloje los dos tornillos del panel superior y quite el
panel deslizándolo hacia el panel delantero.
3. Quite la abrazadera de la tarjeta extrayendo los dos
tornillos que la sujetan en su lugar.
4. Quite la tapa de la ranura extrayendo los dos
tornillos utilizados para asegurarla y los dos tornillos
utilizados para asegurar el conector DV.
5. Quite el panel ciego de la AJ-YA94G extrayendo los
dos tornillos utilizados para colocarlo.
Conector DV
Tapa de la ranura
Panel ciego
Tornillos Panel superior
Abrazadera de tarjeta

S-6
ESPAÑOL
S-5
6. Desde la parte trasera, inserte AJ-YA94G hasta la
mitad y monte el conector DV en la AJ-YA94G
utilizando los dos tornillos.
7. Inserte completamente la AJ-YA94G en la ranura
teniendo mucho cuidado para no pellizcar ninguno
de los cables.
Inserte firmemente el conector empujándolo hacia
abajo desde la parte superior de la tarjeta.
8. Coloque la AJ-YA94G utilizando los dos tornillos
que fueron utilizados previamente para colocar la
tapa de la ranura.
9. Coloque la abrazadera de la tarjeta utilizando los dos
tornillos.
En la parte inferior de la abrazadera de la tarjeta
hay una ranura. Coloque los tornillos después de
alinear la ranura con la tarjeta.
Conector DV
Abrazadera de tarjeta
Tarjeta Ranura
