Panasonic AG-LW7208G User manual

CAUTION:
Do not point the lens directly at the sun or any other
strong source of light!
The condensing action of the lens may cause highly
combustible objects nearby to catch on fire and cause greater
damage.
This may also result in loss of sight.
Therefore, always attach the accessory cap to avoid direct
contact with the rays of the sun.
Do not place the lens on an unstable surface!
It may fall off unexpectedly and possibly cause injury.
It may also cause malfunctioning.
Mounting the lens
1Remove the lens cap from the camera.
2Loosen the screw on the side of the lens hood, then remove
the lens hood from the camera.
4Attach the conversion lens to the camera by turning it in the
direction of arrow A.
3Remove the front and rear caps from the conversion lens.
Compatible cameras
AG-DVX100P, AG-DVX100E, AG-DVC180MC
Accessories
Lens caps (front: VGQ7484, rear: VGQ7486),
Soft lens pouch (VFC4018)
Screw
Lens mount diameter:
2 7/8inches (72 mm)
Magnification:
0.8a
Dimensions:
Maximum diameter: 3 7/8inches (97 mm)
Total length: 1 7/8inches (47 mm)
Weight:
Approx. 1.1 lb (500 g)
SpecificationsPrecautions for use
OWhen shooting with this lens attached, do not use the image
stabilizing system (OIS) function or the auto focus (AF)
function.
OWhen using a zoom position setting in the wide angle (W)
range with this lens attached, the 4 corners of the screen
may become dark (eclipse). If this does happen, move the
zoom position to one within the tele (T) range.
ODepending on whether this lens is attached or not, the focus
control information display value shown on the camera may
differ, even if the distance from the subject is the same.
ODo not touch the lens surface or allow it to get dirty. If,
however, the lens does become dirty, clean off the dust
using an airbrush or similar device, then wipe the lens using
a dry, soft cloth.
OWhen performing maintenance do not use benzine, thinners
or other solvents. Doing so may cause discoloration or other
damage.
OWhen not in use, store the lens in a location with a low level
of humidity, in the lens pouch with both the rear and front
caps attached.
Wide conversion lens
Model AG- G
Operating instructions
ENGLISH
VQT0E72
This product is a conversion lens that is capable of shooting
wider images than with usual lenses even in shallow space.
With a standard lens With a wide conversion lens
A

– 2 –
VORSICHT:
Richten Sie die Linse nicht direkt auf die Sonne oder eine
andere starke Lichtquelle!
Die Bündelungswirkung der Linse kann dazu führen, dass leicht
brennbare Objekte in der Nähe Feuer fangen und größeren
Schaden verursachen.
Dieser Effekt kann auch zu einem Verlust der Sehkraft führen.
Bringen Sie daher stets die mitgelieferten Kappen an, um direkten
Kontakt mit den Sonnenstrahlen zu vermeiden.
Legen Sie die Linse nicht auf eine instabile Fläche!
Sie könnte sonst unerwartet herunterfallen und Verletzungen
verursachen. Sie kann auch eine Funktionsstörung verursachen.
Montieren der Linse
1Entfernen Sie den Objektivdeckel von der Kamera.
2Lösen Sie die Schraube an der Seite der Gegenlichtblende, und
nehmen Sie dann die Gegenlichtblende von der Kamera ab.
4Bringen Sie die Konverterlinse an der Kamera an, indem Sie sie
in Richtung des Pfeils Adrehen.
3Nehmen Sie die vordere und hintere Kappe von der
Konverterlinse ab.
Kompatible Kameras
AG-DVX100P, AG-DVX100E, AG-DVC180MC
Zubehör
Linsenkappen (vorne: VGQ7484, hinten: VGQ7486),
Linsentasche (VFC4018)
Schraube
Objektivanschlussdurch-messer:
72 mm
Vergrößerungsfaktor:
0,8a
Abmessungen:
Max. durchmesser: 97 mm
Gesamtlänge: 47 mm
Gewicht:
ca. 500 g
Technische DatenVorsichtsmaßnahmen zum Gebrauch
OWenn Sie mit dieser Linse aufnehmen, verwenden Sie nicht die
Bildstabilisierfunktion (OIS) oder die Autofokusfunktion (AF).
OWenn Sie mit dieser Linse eine Zoomeinstellung im
Weitwinkelbereich (W) verwenden, können die 4 Ecken des
Bildschirms dunkel werden (Verfinsterung). Zoomen Sie in
diesem Fall auf eine Position im Telebereich (T) ein.
OJe nachdem, ob diese Linse angebracht ist oder nicht, kann die
an der Kamera angezeigte Fokuseinstellinformation
unterschiedlich sein, selbst wenn die Entfernung zum Motiv
unverändert ist.
OSchützen Sie die Linsenoberfläche vor Berührung oder
Verschmutzung. Sollte die Linse dennoch verschmutzt werden,
entfernen Sie den Staub mit einem Blasepinsel oder einem
ähnlichen Gerät, und wischen Sie dann die Linse mit einem
trockenen, weichen Tuch ab.
OVerwenden Sie zur Reinigung kein Benzol, Verdünner oder
andere Lösungsmittel. Diese können Verfärbung oder andere
Schäden verursachen.
OWenn Sie die Linse nicht benutzen, bewahren Sie sie mit
angebrachten Kappen in ihrer Tasche an einem trockenen Ort
auf.
Weitwinkelkonverter
Modellbezeichnung AG- G
Bedienungsanleitung
DEUTSCH
A
Bei diesem Produkt handelt es sich um eine Konverterlinse, die es
ermöglicht, breitere Bilder als mit herkömmlichen Linsen selbst in
beengter Umgebung aufzunehmen.
Mit Standard-Objektiv Mit Weitwinkel-Konverterlinse

– 3 –
ATTENTION:
Ne pas diriger l’objectif directement sur le soleil ni sur aucune
autre source de lumière !
L’action de condensation de l’objectif risque de mettre le feu à des
objets hautement combustibles situés à proximité et de provoquer
d’autres dommages encore plus graves.
Cela pourrait également entraîner une perte de la vue.
En conséquence, toujours fixer le capuchon accessoire pour éviter
tout contact direct avec les rayons du soleil.
Ne pas mettre l’objectif sur une surface instable !
Il pourrait tomber accidentellement et provoquer des blessures.
Cela risque également de provoquer un dysfonctionnement.
Fixation de l’objectif
1Retirer le capuchon d’objectif de la caméra.
2Desserrer la vis sur le côté du parasoleil, puis retirer le
parasoleil de la caméra.
4Fixer l’objectif de conversion sur la caméra en le tournant dans
le sens de la flèche A.
3Retirer les capuchons avant et arrière de l’objectif de
conversion.
Caméras compatibles
AG-DVX100P, AG-DVX100E, AG-DVC180MC
Accessoires
Capuchons d’objectif (avant: VGQ7484, arrière: VGQ7486),
Etui souple (VFC4018)
Vis
Diamètre de monture d’objectif:
72 mm
Grossissement:
0,8a
Dimensions:
Diamètre maximum: 97 mm
Longueur totale: 47 mm
Poids:
Environ 500 g
Fiche techniquePrécautions d’utilisation
OLors d’une prise de vue avec cet objectif fixé sur la caméra, ne
pas utiliser la fonction du système de stabilisation d’image (OIS)
ni la fonction de mise au point automatique (AF).
OLors de l’utilisation d’une position de zoom sur la plage grand
angle (W) avec cet objectif, les 4 coins de l’écran risquent de
devenir noirs (éclipse). Dans ce cas, déplacer la position du
zoom d’un cran vers la plage télé (T).
OSelon que l’objectif est fixé sur la caméra ou non, la valeur
d’affichage des informations de commande de mise au point qui
apparaissent sur la caméra risque de différer, même si la
distance du sujet est la même.
ONe pas toucher la surface de l’objectif ni la salir. Néanmoins, si
l’objectif est sale, enlever la poussière avec une poire soufflante
ou tout autre instrument similaire, puis essuyer l’objectif avec un
chiffon sec et propre.
OPour l’entretien, ne pas utiliser de benzine, diluants ni aucun
autre solvant. Cela pourrait provoquer une décoloration ou
d’autres dommages.
OLorsqu’on ne se sert pas de l’objectif, le ranger dans un endroit
à faible degré d’humidité, dans l’étui de l’objectif et avec les
deux capuchons avant et arrière fixés.
Objectif de conversion grand angle
No. de modèle AG- G
Mode d’emploi
FRANÇAIS
A
Ce produit est un objectif de conversion qui est capable de prendre
des images plus larges qu’avec les objectifs ordinaires même dans
un endroit n’offrant que peu de profondeur.
Avec un objectif standard Avec un objectif de
conversion grand angle

– 4 –
PRECAUZIONE:
Non puntare direttamente l’obiettivo sul sole od altra forte
fonte di luce!
Il riflesso della lente dell’obiettivo potrebbe far prendere fuoco agli
oggetti altamente combustibili vicini e causare grandi danni.
Ciò potrebbe anche causare la perdita della vista.
Attaccare perciò sempre il tappo accessorio per evitare il contatto
diretto con i raggi del sole.
Non mettere l’obiettivo su una superficie instabile!
Potrebbe inaspettatamente cadere causando lesioni.
Potrebbe anche causare malfunzionamenti.
Montaggio dell’obiettivo
1Togliere il tappo dell’obiettivo dalla videocamera.
2Allentare la vite sul fianco del paraluce dell’obiettivo, e
rimuovere poi il paraluce dalla videocamera.
4Attaccare l’obiettivo di conversione alla videocamera girandolo
nella direzione della freccia A.
3Togliere i tappi anteriore e posteriore dall’obiettivo di
conversione.
Videocamere compatibili
AG-DVX100P, AG-DVX100E, AG-DVC180MC
Accessori
Tappi obiettivo (anteriore: VGQ7484, posteriore: VGQ7486),
Borsetta morbida obiettivo (VFC4018)
Vite
Diametro di montaggio obiettivo:
72 mm
Ingrandimento:
0,8a
Dimensioni:
Diametro massimo: 97 mm
Lunghezza totale: 47 mm
Peso:
500 g circa
Dati tecniciPrecauzioni per l’uso
OQuando si eseguono le riprese con questo obiettivo attaccato,
non usare la funzione del sistema di stabilizzazione delle
immagini (OIS) o la funzione di messa a fuoco automatica (AF).
OUsando una regolazione della posizione zoom nella gamma
grandangolo (W) con questo obiettivo attaccato, i 4 angoli dello
schermo potrebbero diventare scuri (eclisse). In tal caso,
spostare la posizione zoom su una entro la gamma telefoto (T).
OChe questo obiettivo sia attaccato o meno, il valore di
indicazione delle informazioni di controllo della messa a fuoco
mostrate sulla videocamera potrebbe differire, anche se la
distanza dal soggetto è la stessa.
ONon toccare la superficie dell’obiettivo o permettere che si
sporchi. Se però l’obiettivo diventa sporco, togliere la polvere
usando un soffietto od altro strumento simile e pulire poi
l’obiettivo con un panno morbido e asciutto.
OPer eseguire la manutenzione, non usare benzina, diluenti od
altri solventi. Ciò potrebbe causare macchie od altri danni.
OQuando non viene usato, conservare l’obiettivo in un posto dove
c’è poca umidità, nella sua borsetta e con entrambi i tappi
anteriore e posteriore attaccati.
Obiettivo di conversione grandangolo
Modello No. AG- G
Istruzioni per l’uso
ITALIANO
A
Questo prodotto è un obiettivo di conversione in grado di
riprendere immagini più ampie degli obiettivi usuali in spazi ristretti.
Con un obiettivo standard Con un obiettivo di
conversione ampia

– 5 –
AVISO:
No dirija la lente directamente al sol ni a ninguna fuente de luz
intensa.
La acción de condensación de la lente puede ser la causa de que
los objetos combustibles cercanos a la misma se enciendan y
causen graves daños.
Esto también podría causar ceguera.
Por lo tanto, coloque siempre la tapa suministrada para evitar así
el contacto directo con los rayos del sol.
No ponga la lente en una superficie inestable
De hacerlo, la lente podría caerse inesperadamente y causar
posiblemente lesiones.
También podría causar fallos en el funcionamiento.
Montaje de la lente
1Quite la tapa del objetivo de la cámara.
2Afloje el tornillo del costado de la visera del objetivo y luego
quite la visera del objetivo de la cámara.

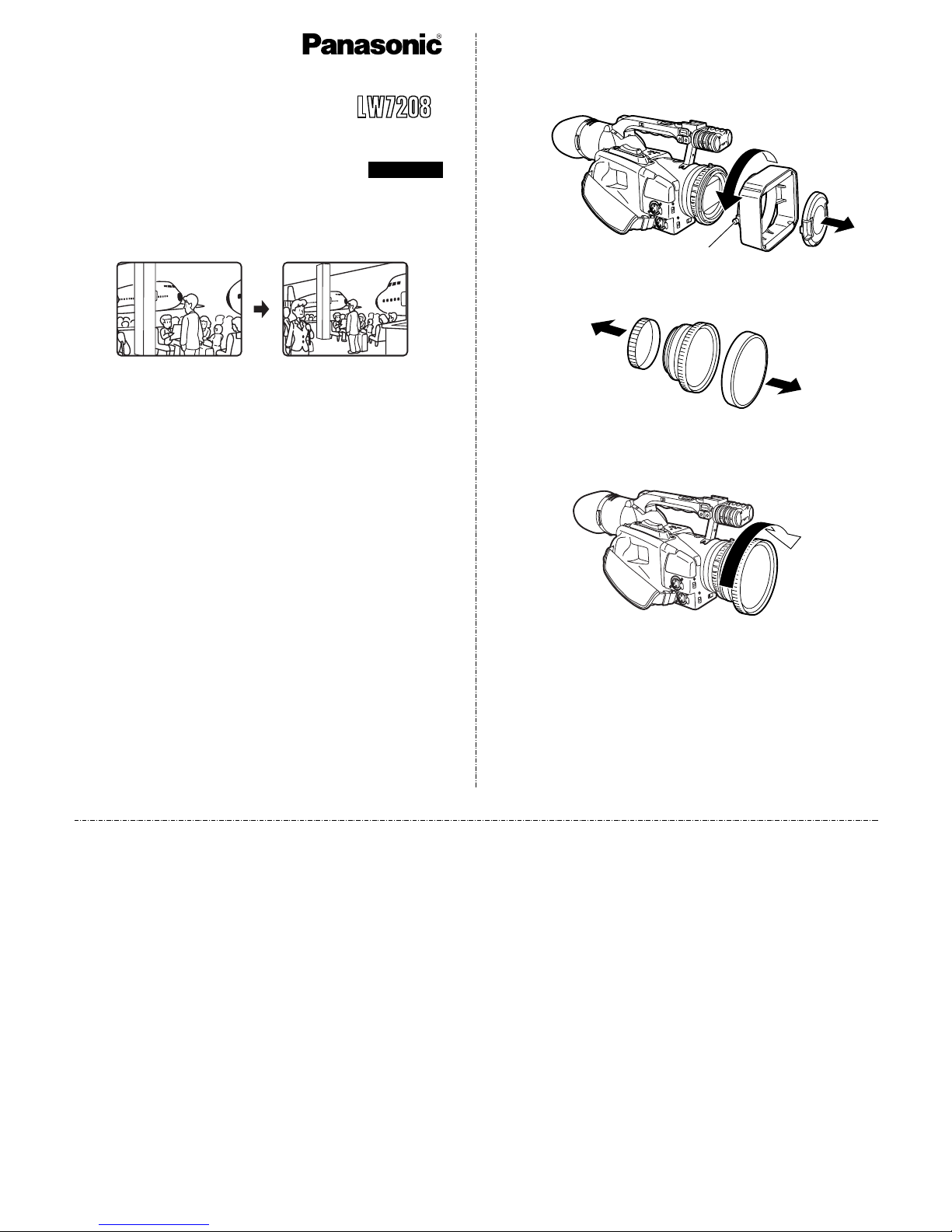

4Coloque la lente de conversión en la cámara girándola en el
sentido de la flecha A.
3Quite las tapas delantera y trasera de la lente de conversión.
Cámaras compatibles
AG-DVX100P, AG-DVX100E, AG-DVC180MC
Accesorios
Tapas de la lente (delantera: VGQ7484, trasera: VGQ7486),
Bolsa blanda para la lente (VFC4018)
Tornillo
OCuando no utilice la lente, guárdela en un lugar donde haya
poca humedad, metida en su bolsa y con las tapas delantera y
trasera colocadas.
Diámetro de montaje de la lente:
72 mm
Aumento:
0,8a
Dimensiones:
Diámetro máximo: 97 mm
Longitud total: 47 mm
Peso:
500 g aproximadamente
Especificaciones
Precauciones para la utilización
OCuando filme con esta lente colocada, no utilice la función del
sistema de estabilización de imagen (OIS) ni tampoco la función
de enfoque automático (AF).
OCuando utilice una ajuste de zoom en el margen de granangular
(W) con esta lente colocada, las 4 esquinas de la pantalla
aparecerán oscuras (efecto de eclipse). Si pasa esto, mueva la
posición del zoom a una posición que se encuentre dentro del
margen de telefoto (T).
ODependiendo de si la lente está colocada o no, el valor
mostrado por la visualización de información del control de
enfoque en la cámara podrá ser diferente, aunque la distancia
de la cámara al motivo sea la misma.
ONo toque la superficie de la lente ni permita que se ensucie. Sin
embargo, si se ensucia la lente, limpie el polvo con un cepillo de
aire o algo similar, y luego limpie la lente pasando un paño seco
y blando.
OCuando haga trabajos de mantenimiento no emplee bencina,
diluyentes u otros disolventes. De lo contrario podría causar
decoloración u otros daños.
Lente de conversión gran angular
Modelo AG- G
Instrucciones de funcionamiento
ESPAÑOL
A
Este producto es una lente de conversión que permite filmar
imágenes más amplias que las filmadas con lentes
convencionales incluso en espacios menos profundos.
Con una lente convencional Con una lente de
conversión gran angular

– 6 –
1
2
4A
3
AG-DVX100P AG-DVX100E AG-DVC180MC
VGQ7484 VGQ7486
VFC4018
72 mm
0.8
97 mm
47 mm
500 g
OOIS
AF
OW
4
T
O
O
O
O
AG- G
A

– 7 –
安全上のご注意 必ずお守りください
お使いになる人や他の人への危害、財産への損害を未然に防止
するため、必ずお守りいただくことを、次のように説明してい
ます。
■ 表示内容を無視して誤った使い方をしたときに生じる危害
や損害の程度を、次の表示で区分し、説明しています。
■ お守りいただく内容の種類を、次の絵表示で区分し、説明
しています。
この表示の欄は、「死亡または重傷
などを負う可能性が想定される」内
容です。
警告
このような絵表示は、してはいけな
い「禁止」内容です。
警告
太陽や強い光源にレンズを向けたり、の
ぞきこんだりしない
集光作用により、周囲の燃えやすい物を発火
させ、火災につながります。
また、のぞきこむと失明につながります。
禁 止
O必ず、付属のキャップを取り付け、太陽光が直接当た
らないようにしてください。
不安定な場所に置かない
落ちて、思わぬけがにつながります。
また、
故障の原因にもなります。
禁 止
装着できるカメラ
AG-DVX100
付属品
レンズキャップ（前： VGQ7484、後： VGQ7486）、
収納袋（VFC4018）
ワイドコンバージョンレンズ
品番 AG- G
取扱説明書
日本語
取付方法

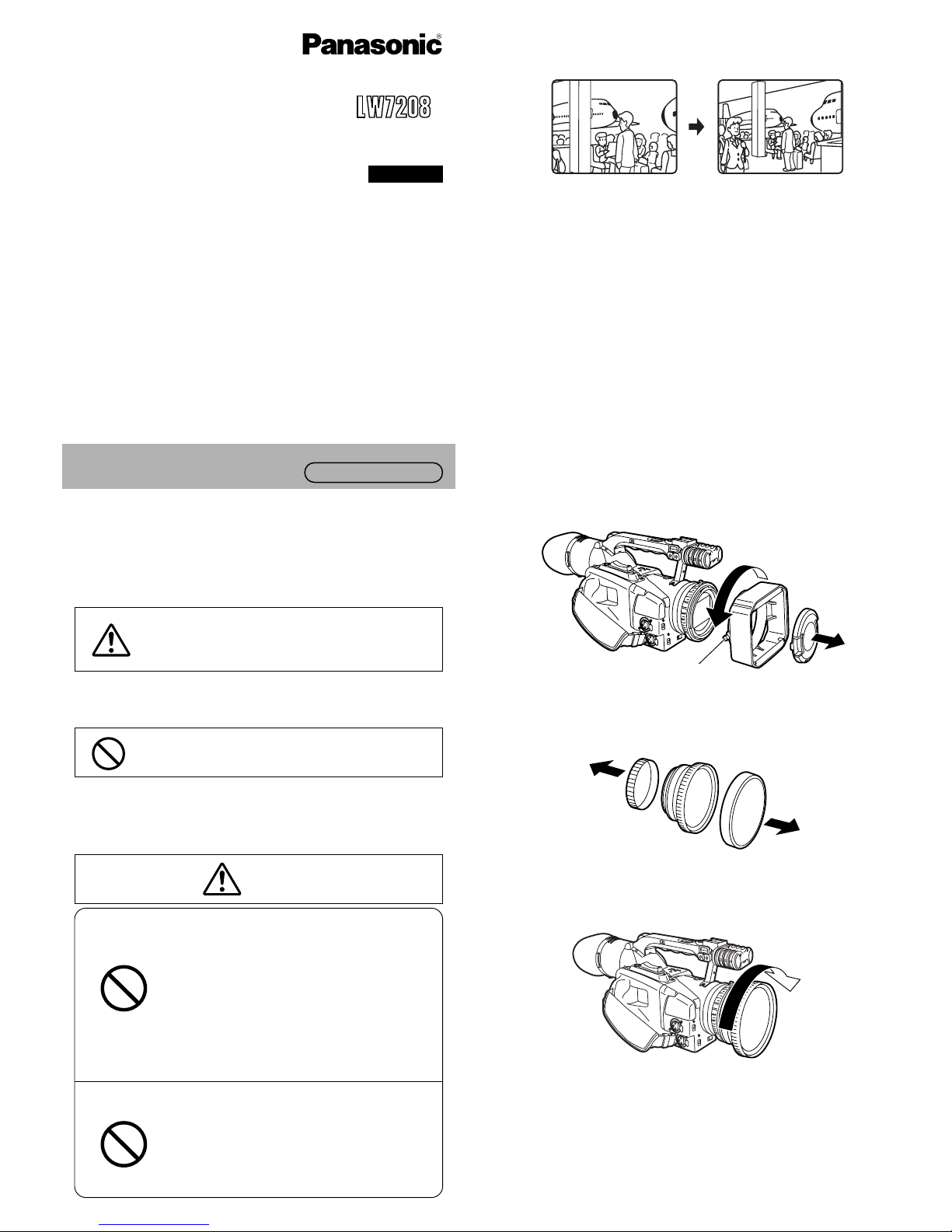

1カメラ本体のレンズキャップを外します。
2レンズフード横のネジを緩めて、カメラ本体のレンズフー
ドを外します。
4カメラ本体にコンバージョンレンズを取り付け、矢印 Aの
方向にねじ込んで取り付けます。
3コンバージョンレンズのレンズキャップ（前後）を外しま
す。
ネジ
A
このレンズは、奥行きのない狭い空間でも、より広い範囲を撮
影できるコンバージョンレンズです。
標準レンズのとき ワイドコンバージョンレズ
を取り付けたとき

レンズ取り付け口径：
72mm
倍率：
0.8 倍
寸法：
最大径： 97mm
全長： 47mm
重量：
約 500g
仕様使用上のお願い
Oこのレンズを装着して撮影を行うときは、手振れ補正
（OIS）機能とオートフーカス（AF）機能を使用しないでく
ださい。
Oこのレンズを装着してズームポジションを広角 (W)側にし
たとき、画面の四隅が暗くなる（ケラレ）場合があります。
この場合、ズームポジションを望遠 (T)側に移動させてく
ださい。
Oこのレンズを装着したときと装着しなかったときとでは、
被写体までの距離が同じであっても、カメラに表示される
フォーカス制御情報表示の数値が異なることがあります。
Oレンズ面にさわったり、汚さないようにしてください。
汚れたときは、ブロアーブラシなどでほこりを払い、乾い
た柔らかい布で軽く拭き取ってください。
Oお手入れの際は、ベンジンやシンナーなどの溶剤を使用し
ないでください。変色や破損の原因になります。
O使わないときは、前後のキャップをかぶせて収納袋に入れ、
湿度の低い場所に保管してください。
松下電器産業株式会社 システム事業グループ
j
571-8503 大阪府門真市松葉町 2 番 15 号 i (06)6901 − 1161
© Matsushita Electric Industrial Co., Ltd.（松下電器産業株式会社）
2003
F0403W @
Printed in Japan
PANASONIC BROADCAST & TELEVISION SYSTEMS COMPANY
UNIT COMPANY OF MATSUSHITA ELECTRIC CORPORATION OF
AMERICA
Executive Office:
One Panasonic Way 4E-7, Secaucus, NJ 07094 [phone]
EASTERN ZONE:
One Panasonic Way 4E-7, Secaucus, NJ 07094 [phone]
Southeast Region:
1225 Northbrook Parkway, Ste 1-160, Suwanee,
GA 30024 [phone]
Central Region:
1707 N Randall Road E1-C-1, Elgin, IL 60123 [phone]
WESTERN ZONE:
3330 Cahuenga Blvd W., Los Angeles, CA 90068 [phone]
Government Marketing Department:
52 West Gude Drive, Rockville, MD 20850 [phone]
Broadcast PARTS INFORMATION & ORDERING:
9:00 a.m. – 5:00 p.m. (EST) [phone]/24 Hr. Fax [phone]
Emergency after hour parts orders [phone]
TECHNICAL SUPPORT:
Emergency 24 Hour Service [phone]
Panasonic Canada Inc.
5770 Ambler Drive, Mississauga, Ontario L4W 2T3 [phone]
Panasonic de Mexico S.A. de C.V.
Av angel Urraza Num. 1209 Col. de Valle 03100 Mexico,
D.F. (52) 1 951 2127
Panasonic Sales Company
Division of Matsushita Electric of Puerto Rico Inc.
San Gabriel Industrial Park, 65th Infantry Ave., Km. 9.5, Carolina,
Puerto Rico 00630 [phone]
© 2003 Matsushita Electric Industrial Co., Ltd. All rights reserved.
Matsushita Electric Industrial Co., Ltd.
Web Site: http://www.panasonic.co.jp/global/
Web Site: http://www.panasonic.co.jp/global/
