Bedienungsanleitung
PAN 200A+
Intelligente Digitalstromzange

DE 2
I NHALT
1. Einleitung ................................................................................................2
2. Lieferumfang...........................................................................................3
3. Allgemeine Sicherheitshinweise .............................................................3
4. Erläuterungen der Symbole am erät.....................................................5
5. Bedienelemente und Anschlussbuchsen .................................................6
6. Das Display und seine Symbole ...............................................................6
7. Technische Daten....................................................................................7
8. Bedienung ...............................................................................................9
9. Instandhaltung ...................................................................................... 12
10. ewährleistung und Ersatzteile ............................................................ 13
1. Einleitung
Vielen Dank, dass Sie sich für ein PANCONTROL erät entschieden haben. Die
Marke PANCONTROL steht seit 1986 für praktische, preiswerte und professionelle
Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen erät und sind
überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des
erätes zur änze aufmerksam durch, um sich mit der richtigen Bedienung des
erätes vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie
insbesondere alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden am
erät, und zu gesundheitlichen Schäden führen.
Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen oder
sie mit dem erät weitergeben zu können.

DE 3
Die PAN 200A+ ist eine intelligente Strommesszange. Sie kann eingehende Signale
automatisch erkennen, ohne dass der Benutzer eine Messfunktion oder einen
Messbereich wählen muss.
Funktionen: Wechselstrom, Wechselspannung, leichspannung, Frequenz,
Widerstand und Durchgangsprüfung
Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
2. Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
•Messgerät
•Prüfkabel
•Batterie(n)
•Bedienungsanleitung
. Allgemeine Sicherheitshinweise
Um eine sichere Benutzung des erätes zu gewährleisten, befolgen Sie bitte alle
Sicherheits- und Bedienungshinweise in dieser Anleitung.
•Stellen Sie vor der Verwendung sicher, dass Prüfkabel und erät unbeschädigt
sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
•Das erät darf nicht mehr benutzt werden, wenn das ehäuse oder die
Prüfkabel beschädigt sind, wenn eine oder mehrere Funktionen ausfallen, wenn
keine Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in
Ordnung ist.
•Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das
erät außer Betrieb genommen und gegen Verwendung geschützt werden.
•Beim Benutzen dieses eräts dürfen die Prüfkabel nur an den riffen hinter dem
Fingerschutz berührt werden – die Prüfspitzen nicht berühren.

DE 4
•Erden Sie sich niemals beim Durchführen von elektrischen Messungen. Berühren
Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential
besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene
Kleidung, ummischuhe, ummimatten oder andere geprüfte Isoliermaterialien.
•Stellen Sie das erät so auf, dass das Betätigen von Trenneinrichtungen zum Netz
nicht erschwert wird.
•Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am
erät angegebenen Maximalwerte überschreiten.
•Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die
Batterie.
•Schalten Sie das erät immer aus und entfernen Sie die Prüfkabel von allen
Spannungsquellen, bevor Sie das erät zum Austauschen der Batterie oder der
Sicherung öffnen.
•Verwenden Sie das Messgerät nie mit entfernter Rückabdeckung oder mit
offenem Batterie- oder Sicherungsfach..
•Verwenden Sie das erät nicht in der Nähe starker Magnetfelder (z.B.
Schweißtrafo), da diese die Anzeige verfälschen können.
•Verwenden Sie das erät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
•Lagern Sie das erät nicht in direkter Sonnenbestrahlung.
•Wenn Sie das erät längere Zeit nicht benutzen, entfernen Sie die Batterie.
•Wenn das erät modifiziert oder verändert wird, ist die Betriebssicherheit nicht
länger gewährleistet. Zudem erlöschen sämtliche arantie- und
ewährleistungsansprüche.

DE 5

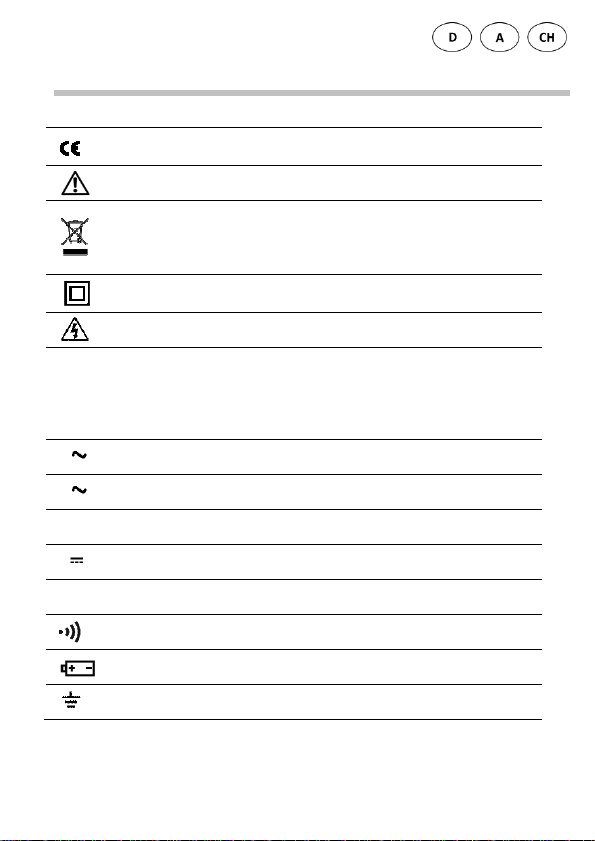

4. Erläuterungen der Symbole am Gerät
Übereinstimmung mit der EU
-
Niederspannungsrichtlinie
(EN-61010)
efahr! Beachten Sie die Hinweise der Bedienungsanleitung!
Dieses Produkt darf am Ende seiner Lebensdauer nicht in den
normalen Haushaltsabfall entsorgt werden, sondern muss an einer
Sammelstelle für das Recycling von elektrischen und
elektronischen eräten abgegeben werden.
Schutzisolierung: Alle spannungsführenden Teile sind doppelt
isoliert
Achtung! efährliche Spannung! efahr von Stromschlag.
CAT III
Das erät ist für Messungen in der ebäudeinstallation
vorgesehen. Beispiele sind Messungen an Verteilern,
Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der
festen Installation, eräten für industriellen Einsatz sowie an fest
installierten Motoren.
A Wechselstrom
V Wechselspannung
Hz Frequenz
V leichspannung
Ω Widerstand
Durchgangsprüfung
Batteriefach
Erdungssymbol (max. Spannung gegen Erde)

DE 6

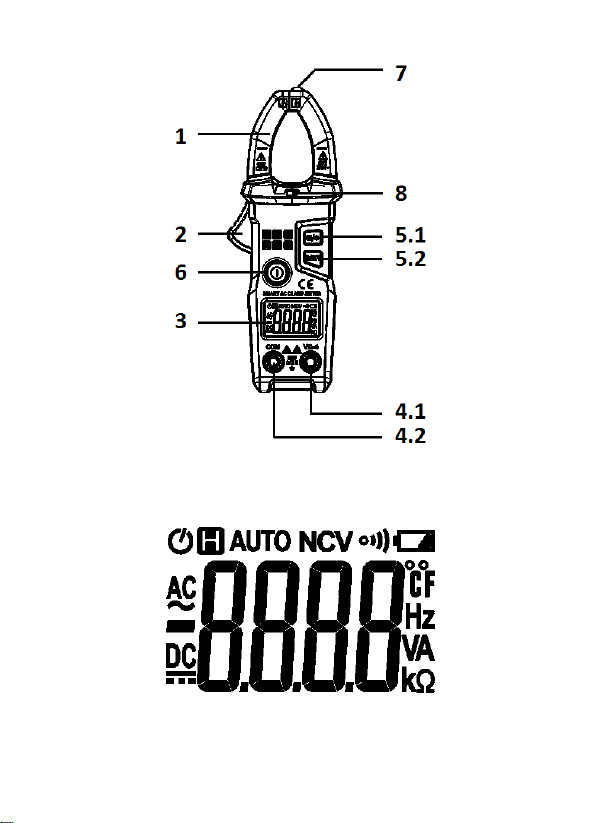

5. Bedienelemente und Anschlussbuchsen
(siehe Fig. 1)
1. Messzangen
2. Hebel zum Öffnen der Messzangen
3. Anzeige
4. Eingangsbuchsen
4.1 Allgemeine Buchse (V, Ω)
4.2 emeinsame Anschlussbuchse (COM)
5. Funktionstasten
5.1 Data hold / Hintergrundbeleuchtung
5.2 Frequenzmessung / Kontaktloser Spannungsprüfer (NCV)
6. Hauptschalter
7. NCV - Sensor
8. NCV - Betriebsanzeige
6. Das Display und seine Symbole
(siehe Fig. 2)
-AC Wechselspannung/-strom
-DC leichspannung
- Batterie schwach
- Betriebsanzeige / Automatische Abschaltung
- Durchgangsprüfung aktiv
- H Data hold
-Ω Widerstandsmessung
-Hz Frequenzmessung

DE 7
-A Wechselstrommessung
-V leichspannungsmessung / Wechselspannungsmessung
-NCV Kontaktloser Spannungsprüfer (NCV) aktiv
-OL Überlastanzeige
Bei diesem erät werden nicht alle, im Bild dargestellten Symbole, verwendet.
7. Technische Daten
Anzeige LCD mit Hintergrundbeleuchtung
3 3/4 Stellen (bis 5999)
Überlastanzeige OL
Polarität automatisch (Minuszeichen für negative
Polarität)
Messrate 3x / Sekunde
Kategorie CAT III 600 V
max. Spannung gegen Erde 600 V
Durchgangsprüfung Bei einem Widerstand von weniger als ca. 50
Ω hören Sie einen Signalton. Bei offenem
Schaltkreis wird am Display "OL" angezeigt.
Automatische Abschaltung ca. 10 Min.
Stromversorgung 2 x 1,5 V (AAA Batterie(n))
Betriebsbedingungen
Temperaturkoeffizient
18 - 28°C (64 - 82°F) / <75% Luftfeuchte
< 0,1 x enauigkeit / °C
Seehöhe max. 2000 m
Lagerbedingungen -10 - 50°C (14 - 122°F) (Entfernen Sie die
Batterie(n) wenn Luftfeuchte >80%)
Nachkalibrierung 1 x jährlich (bei Betriebsbedingungen)

DE 8
Funktion Bereich Auflösung
enauigkeit in % vom
angezeigten Wert
Wechselstrom (A )
40- 65 Hz min. 0,01 A
6 A 0,001 A
±(2,5% + 8 digits) *) 60 A 0,01 A
200 A 0,1 A
Wechselspannung (V )
45 - 65 Hz min. 1,0 V 600 V 0,1 V ±(0,8% + 5 digits) *)
leichspannung (V )
min. 0,5 V 600 V 0,1 V ±(0,5% + 3 digits)
Frequenz Strom (Hz)
Messung über
Messzangen
(min 0,2 A )
60 Hz 0,1 Hz
±(1,0% + 5 digits) *)
1000 Hz 1 Hz
Frequenz Spannung (Hz)
Messung über
Eingangsbuchsen
(min 0,2 V )
60 Hz 0,1 Hz
±(1,0% + 5 digits) *)
1000 Hz 1 Hz
Widerstand (Ω) 6 kΩ 0,001 kΩ ±(0,8% + 3 digits)
*) Die Daten für andere Frequenzen sind derzeit nicht verfügbar.
Die enauigkeit gilt für ein Jahr ab der letzten Kalibrierung.

DE 9
8. Bedienung
Allgemeine Informationen
Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen.
Beachten Sie bitte die Skizzen auf den ersten Seiten dieser Bedienungsanleitung.
Um das erät ein- bzw. auszuschalten betätigen Sie den Hauptschalter (6) für ca. 2
Sekunden.
Achtung!
Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein- oder
ausgeschaltet wird. Das kann zu großen Spannungsspitzen und damit zur
Beschädigung des Messgeräts führen.
Stromschlaggefahr. Die Prüfspitzen sind möglicherweise nicht lang genug, um die
spannungsführenden Teile innerhalb einiger 230V Steckdosen zu berühren, da
diese sehr tief eingesetzt sind. Als Ergebnis kann die Ablesung 0 Volt anzeigen,
obwohl tatsächlich Spannung anliegt. Vergewissern Sie sich, dass die Prüfspitzen
die Metallkontakte in der Steckdose berühren, bevor Sie davon ausgehen, dass
keine Spannung anliegt.
In der Nähe von eräten, welche elektromagnetische Streufelder erzeugen (z.B.
Schweißtransformator, Zündung, etc.), kann das Display ungenaue oder verzerrte
Werte anzeigen.
Data hold
Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert
mit der HOLD -Taste (5.1) festgehalten werden. Danach kann das Messgerät vom
Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen werden.
Um den Messwert am Display „einzufrieren“, drücken Sie einmal kurz die
Funktionstaste HOLD. Das Symbol "H" wird am Display angezeigt. Zur Deaktivierung
nochmals die HOLD Taste drücken.

DE 10
Hintergrundbeleuchtung
Um die Hintergrundbeleuchtung ein- bzw. auszuschalten betätigen Sie zwei
Sekunden lang die Taste (5.1).
Automatische / manuelle Bereichswahl
Wenn das Messgerät eingeschaltet wird, befindet es sich in der Betriebsart "Auto
Ranging" (automatische Bereichswahl). Hierbei erkennt das erät selbsttätig den
geeigneten Messbereich. Eine manuelle Bereichswahl ist nicht möglich.
Automatische Abschaltung
Wenn keine weiteren Messungen durchgeführt werden, schaltet sich das erät
nach 10 Minuten automatisch ab.
Kontaktloser Spannungsprüfer (NCV)
•Um die NCV-Funktion einzuschalten, betätigen Sie die NCV-Taste (5.2) für zwei
Sekunden. Am Display erscheint das NCV-Symbol.
•Halten Sie die Spitze des Messgerätes an eine Steckdose oder an ein Kabel und
betätigen Sie die NCV-Taste. Beim Anliegen von gefährlicher Spannung (>90 V)
ertönt ein Signalton und die LED-Anzeige leuchtet auf.
•Auch ohne Alarm kann gefährliche Spannung anliegen! Das ist von
verschiedenen Faktoren abhängig. Prüfen Sie daher gegebenenfalls mit dem
Voltmeter die Spannungslosigkeit.
•Im NCV-Modus sind keine anderen Messungen möglich.
Wechselstrommessung und Frequenzmessung (Strom)
Wechselstrommessungen erfolgen nur über die Zange. leichstrommessungen sind
nicht möglich.
Messen Sie immer nur an einer Ader bzw. einem Leiter.
Das Einschließen von mehr als einem Leiter ergibt eine Differenzstrommessung
(ähnlich dem Identifizieren von Leckströmen).

DE 11
Sind andere stromdurchflossene Leiter in der Nähe, könnten diese die Messung
beeinflussen. Halten Sie aus diesem rund einen möglichst großen Abstand zu
anderen Leitern.
•Durch Drücken des Hebels öffnen sich die Messzangen.
•Bringen Sie den Leiter möglichst mittig in die Zangenöffnung und schließen Sie
die Messzangen wieder.
•Wenn die Stromstärke >0,01 A ist, wird der Strom angezeigt.
•Betätigen Sie die Hz-Taste (5.2). - Wenn die Stromstärke >0,2 A ist, wird die
Frequenz angezeigt.
Wechselspannungsmessung und Frequenzmessung (Spannung)
•Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der
allgemeinen (V Ω) Buchse an.
•Berühren Sie mit den Prüfspitzen die Messpunkte.
•Das erät detektiert leichspannung, Wechselspannung oder Widerstand
automatisch. Wechselstrom wird über die Zange erkannt.
•Wenn das Eingangssignal >= 1,0 V AC ist, wird die Spannung angezeigt. (V~) Bei
einem Eingangssignal <1,0 V AC wird der Widerstand angezeigt. (Ω)
•Betätigen Sie die Hz-Taste (5.2). - Wenn die Spannung >1,0 V ist, wird die
Frequenz angezeigt.
•Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
Gleichspannungsmessung
•Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der
allgemeinen (V Ω) Buchse an.
•Berühren Sie mit den Prüfspitzen die Messpunkte.
•Das erät detektiert leichspannung, Wechselspannung oder Widerstand
automatisch. Wechselstrom wird über die Zange erkannt.

DE 12
•Wenn das Eingangssignal >= 0,5 V ist, wird die Spannung angezeigt. (V=) Bei
einem Eingangssignal <0,5 V wird der Widerstand angezeigt. (Ω)
•Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
•Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert
angezeigt.
Widerstandsmessung
•Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM-Buchse und den Bananenstecker des roten Prüfkabels an der
allgemeinen (V Ω) Buchse an.
•Berühren Sie mit den Prüfspitzen die Messpunkte.
•Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
9. Instandhaltung
Reparaturen an diesem erät dürfen nur von qualifizierten Fachleuten ausgeführt
werden.
Austauschen der Batterie(n)
Sobald das Batteriesymbol oder BATT am Display erscheint, ersetzen Sie die
Batterie.
•Öffnen Sie das Batterie- bzw. Sicherungsfach mit einem passenden
Schraubendreher.
•Setzen Sie die Batterie in die Halterung ein und beachten Sie die richtige
Polarität.
•Schließen Sie das Batteriefach wieder.
•Entsorgen Sie leere Batterien umweltgerecht.
Wenn Sie das erät längere Zeit nicht benutzen, entfernen Sie die Batterie.

DE 13
Reinigung
Bei Verschmutzung reinigen Sie das erät mit einem feuchten Tuch und etwas
Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das erät dringt!
Keine aggresiven Reinigungs- oder Lösungsmittel verwenden!
10. Gewährleistung und Ersatzteile
Für dieses erät gilt die gesetzliche ewährleistung von 2 Jahren ab Kaufdatum (lt.
Kaufbeleg). Reparaturen an diesem erät dürfen nur durch entsprechend
geschultes Fachpersonal durchgeführt werden. Bei Bedarf an Ersatzteilen sowie bei
Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an:
Irrtum und Druckfehler vorbehalten.
2017-11

Manual

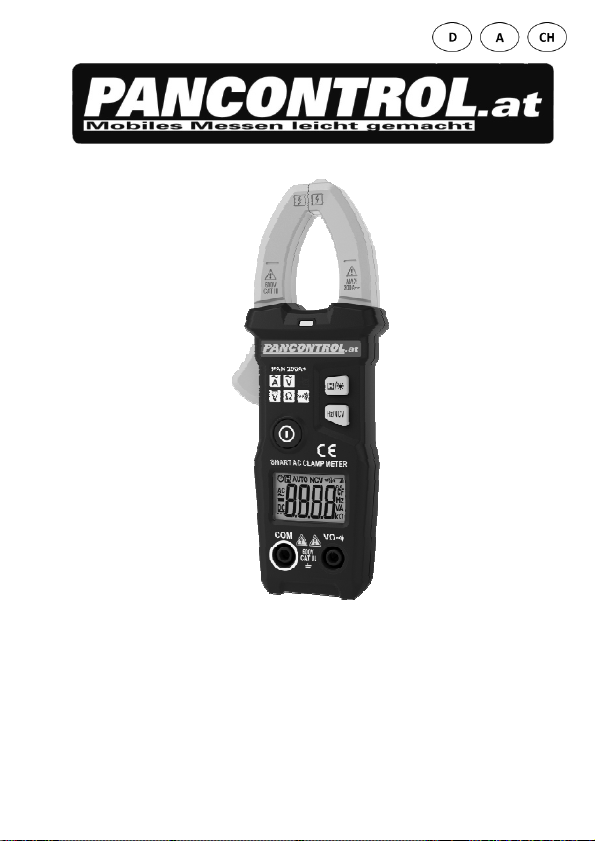

PAN 200A+
Intelligent digital clamp meter

EN 2
C ONTENTS
1. Introduction ............................................................................................2
2. Scope of delivery.....................................................................................3
3. Safety Instructions ..................................................................................3
4. Symbols Description ...............................................................................4
5. Panel Description ....................................................................................5
. Symbols of the Display ............................................................................
7. General Specifications ............................................................................7
8. Operating Instructions ............................................................................9
9. Maintenance ......................................................................................... 12
10. Guarantee and Spare Parts ................................................................... 13
1. Introduction
Thank you for purchasing PANCONTROL. Since 198 the PANCONTROL brand is
synonymous with practical, economical and professional measuring instruments.
We hope you enjoy using your new product and we are convinced that it will serve
you well for many years to come.
Please read this operating manual carefully before using the device to become
familiar with the proper handling of the device and to prevent faulty operations.
Please follow all the safety instructions. Nonobservance cannot only result in
damages to the device but in the worst case can also be harmful to health.
The PAN 200A+ is an intelligent current measuring plier. It can automatically detect
incoming signals without the user having to select a measurement function or a
measuring range.
Functions: Alternating current, alternating voltage, DC voltage, frequency,
resistance and continuity test

EN 3
The technical progress is subject to change.
2. Scope of deli ery
After unpacking please check the package contents for transport damage and
completeness.
•Measurement device
•Test leads
•Battery(s)
•Operating manual
3. Safety Instructions
To ensure the safe use of the device, please follow all the safety and operating
instructions given in this manual.
•Before using the device, make sure that test leads and the device are in good
condition and the device is working properly (e.g. by connecting to known
voltage sources).
•The device may not be used if the housing or the test leads are damaged, if one
or more functions are not working, if functions are not displayed, or if you
suspect that something is wrong.
•If the safety of the user cannot be guaranteed, the device may not be operated
and secured against use.
•While using this device, hold the test leads only behind the finger guards - do not
touch the probes.
•Never ground yourself while making electrical measurements. Do not touch any
exposed metal pipes, fittings etc., which could have a ground potential. Ensure
that your body is isolated by using dry clothes, rubber shoes, rubber mats or
other approved insulation materials.
•Operate the device in a way that it is not difficult to operate the network
separators.

EN 4
•Never connect the device to voltage or current sources that exceed the specified
maximum values.
•If the battery symbol appears in the display, replace the battery immediately.
•Always switch off the appliance and remove the test leads from all voltage
sources before opening the device to exchange the battery or the fuse.
•Never use the device with the rear cover removed or with the battery and fuse
compartment open!
•Do not use the device near strong magnetic fields (for e.g. welding transformer),
as this can distort the display.
•Do not use the device outdoors, in humid surroundings or in environments that
are subjected to extreme temperature fluctuations.
•Do not store the device in places which are exposed to direct sunlight.
•Remove the battery if the device is not used for a long time.
•If changes or modifications are made to the device, the operational safety is no
longer guaranteed and the warranty becomes void.
4. Symbols Description
Conforms to the relevant European Union directive (EN- 1010)
Risk of Danger. Important information See instruction manual
This product should not be disposed along with normal domestic
waste at the end of its service life but should be handed over at a
collection point for recycling electrical and electronic devices.
Product is protected by double insulation
Attention! Hazardous voltage. Risk of electric shock.
CAT III
The device is designed for making measurements in building
installations. Examples are measurements on junction boards,
circuit breakers, wiring, switches, permanently installed sockets,
devices for industrial use as well as permanently installed motors.
