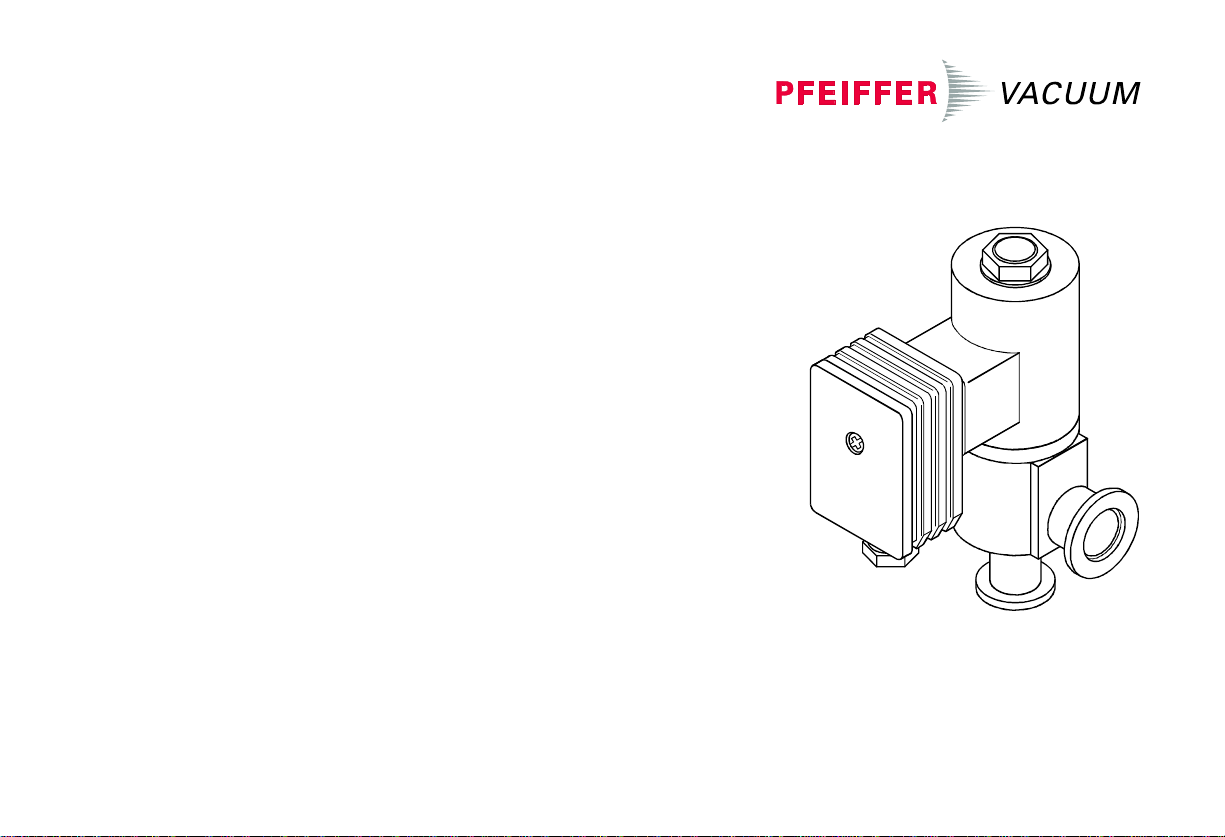

Pfeiffer Vacuum EVC 116 M User manual

Betriebsanleitung
Operating manual
Mode d’emploi
BP 805 009 BN (9904) 1
Eckventil
Angle valve
Vanne d'équerre
EVC 116 M
Montage
Bedienung
Technische Daten
Wartung
Mounting
Operation
Technical data
Maintenance
Montage
Fonctionnement
Caractéristiques techniques
Entretien

BP 805 009 BN (9904) EVC116M.om 2
Produktidentifikation
Im Verkehr mit Pfeiffer Vacuum sind die
Angaben des Typenschildes erforderlich.
Übertragen Sie daher diese Angaben auf
das Ebenbild.
Product identification
When communicating with
Pfeiffer Vacuum, the information given on
the nameplate is required. Transfer
therefore this information on the
representation of the nameplate.
Identification du produit
Les indications figurant sur la plaquette
signalétique sont nécessaires pour les
communications à Pfeiffer Vacuum.
Transférer ces indications dans la
représentation de la plaquette
signalétique.
Typ: EVC 116 M
No:
F-No:
V: Hz:
Pfeiffer Vacuum, D-35614 Asslar

BP 805 009 BN (9904) EVC116M.om 3
Gültigkeit
Die vorliegende Dokumentation ist für
Produkte mit den Artikelnummern
PF A33 501 (230 V∼)
PF A33 201 ( 24 V=)
gültig. Sie finden die Artikelnummer auf
dem Typenschild.
Die beschriebenen Funktionen, Abbildun-
gen und Daten gelten unter dem Vorbe-
halt, dass eine Änderung jederzeit mög-
lich ist.
Validity
This manual applies to products with part
numbers
PF A33 501
(230 V ∼ )
PF A33 201 ( 24 V=)
The part number can be taken from the
nameplate.
The functions described as well as the
illustrations and data contained in this
manual are subject to change without
notice.
Validité
Le présent manuel est valable pour les
produits avec les numéros de référence
PF A33 501 (230 V∼)
PF A33 201 ( 24 V=)
Le numéro de référence figure sur la
plaquette signalétique.
Les fonctions décrites, les figures et les
données sont valables sous la réserve
d'éventuelles modifications.

BP 805 009 BN (9904) EVC116M.om 4
Das elektromagnetische Eckventil kann in
Vor– und Hochvakuumleitungen einge-
baut und zum Absperren oder Fluten
eingesetzt werden.
Das Eckventil wird durch die direkt auf
dem Ventilkörper aufgeschraubte Ma-
gnetspule geöffnet und mit einer vorge-
spannten Druckfeder geschlossen. Es
schliesst bei Stromausfall.
The electromagnetic angle valve can be
used in the medium and high vacuum
lines as a cut–off or venting valve.
The angle valve is opened by a solenoid
screwed directly to the valve body and
closed by the action of a prestressed
spring. It closes automatically in the event
of a power failure.
La vanne d’équerre électromagnétique
peut être montée dans des conduites à
vide primaire ou à vide élevé en vue de
l’isolement ou de la remise à la pression
atmosphérique.
La vanne d’équerre est ouverte au moyen
d’un aimant monté directement sur le
corps de vanne; elle est fermée au moyen
d’un ressort à pression précontraint. La
vanne se ferme en cas d’absence de
courant.

BP 805 009 BN (9904) EVC116M.om 5
1 Sicherheit
1.1 Grundlegende
Sicherheitsvermerke
a) Beachten Sie beim Umgang mit den
verwendeten Gasen die einschlägigen
Vorschriften und Schutzmassnahmen.
Berücksichtigen Sie mögliche Reak-
tionen mit den Werkstoffen (→
2
21).
b) Beachten Sie bei Installations- und
Wartungsarbeiten die angegebenen
Schutzmassnahmen (→
2
16, 26).
c) Zur Reparatur eingesandte Produkte
sollen nach Möglichkeit frei von
Schadstoffen sein (z.B. radioaktiver,
toxischer, ätzender oder mikrobiologi-
scher Art). Ansonsten ist die Art der
Kontamination zu deklarieren.
Nicht eindeutig als „frei von Schad-
stoffen“ deklarierte Produkte werden
kostenpflichtig dekontaminiert.
Geben Sie die Sicherheitsvermerke auch
an andere Benutzer weiter.
1 Safety
1.1 Safety information
a) Take into account the relevant safety
regulations and safety measures for
the gases used.
Consider possible reactions with the
materials ( → 2 22).
b) Take the necessary precautions when
doing installation or maintenance work
(
→ 2 16, 26).
c) Note that products returned to
Pfeiffer Vacuum for repair should if at
all possible be free of harmful
substances (e.g. radioactive, toxic,
caustic or microbiological). Otherwise
the type of contamination has to be
declared.
Products that are not clearly declared
as “free of harmful substances” are
decontaminated at the expense of the
customer.
Pass on the safety information to other
users.
1Sécurité
1.1 Indications concernant la
sécurité
a) Prendre en considération les disposi-
tions essentielles et les mesures de
précaution afférentes aux gaz utilisés.
Considérer les réactions possibles
avec les matériaux (→
2
23).
b) Prendre toutes précautions d'usage
pour travaux de montage ou d’entre-
tien (→
2
16, 26).
c) Les produits qui nous sont envoyés
en vue de réparation devraient dans la
mesure du possible être exempts de
substances nocives (soit radioactives,
toxiques, corrosives ou microbiologi-
ques). Sinon, la nature de la contami-
nation doit être déclarée.
En absence d’une déclaration univo-
que confirmant que le produit est
„exempt de substances nocives”, le
produit est décontaminé aux frais du
client.
Transmettre les indications concernant la
sécurité aux autres utilisateurs.

BP 805 009 BN (9904) EVC116M.om 6
1.2 Zeichenerklärung
GEFAHR:
Angaben bzw. Ge- und Verbote
zur Verhütung von Personen-
schäden jeglicher Art oder um-
fangreichen Sachschäden.
ACHTUNG:
Besondere Angaben bzw. Ge- und
Verbote zur Schadenverhütung.
HINWEIS:
Besondere Angaben zur
wirtschaftlichen Verwendung.
Das Ergebnis ist in Ordnung.
Das Ergebnis ist nicht erwartet.
6.1
(2.4") Massangaben in mm (inch)
1.2 Explanation of symbols
DANGER:
Information on preventing any kind
of personal injury or extensive
equipment damage.
CAUTION:
Special information on damage
prevention.
NOTE:
Special information on cost-effec-
tive use.
Result ok.
Result not as expected.
6.1
(2.4")
Lengths in mm (inch)
1.2 Explication des signes
DANGER:
Indications, directives et interdic-
tions concernant la prévention de
dommages corporels de toute na-
ture ou d'importants dégâts maté-
riels.
ATTENTION:
Indications particulières, directives
et interdictions concernant la pré-
vention de dommages.
NOTE:
Indications particulières concer-
nant l'utilisation économique.
Le résultat est bon.
Le résultat n'est pas celui norma-
lement attendu.
6.1
(2.4") Longueurs en mm (pouces)

BP 805 009 BN (9904) EVC116M.om 7
Fachpersonal:
Diese Arbeiten dürfen nur durch
Personen, die die geeignete tech-
nische Ausbildung besitzen und
über die nötigen Erfahrungen ver-
fügen, ausgeführt werden.
Specialists:
These tasks may only be carried
out by persons with a suitable
technical education and the neces-
sary experience.
Spécialistes:
Ces travaux ne peuvent être effec-
tués que par des personnes ayant
une formation technique appro-
priée et l’expérience nécessaire.
1.3 Allgemeine Bestimmun-
gen
Pfeiffer Vacuum übernimmt keine
Verantwortung und Gewährleistung, falls
der Betreiber oder Drittpersonen
• das Produkt nicht bestimmungs-
gemäss einsetzen
• am Produkt Eingriffe jeglicher Art
(Umbauten, Änderungen, usw.) vor-
nehmen
• das Produkt mit Zubehör betreiben,
welches in den zugehörigen Produkt-
dokumentationen nicht aufgeführt ist
Die Verantwortung in Zusammenhang mit
den verwendeten Gasen liegt beim An-
wender.
1.3 General stipulations
Pfeiffer Vacuum accepts no responsibility
nor warranty if the user or third persons
• utilize the product not according to the
defined use
• make any kind of changes
(modifications, alterations, etc.) to the
product
• use the product with accessories not
listed in the product documentation
The user carries the responsibility in con-
junction with the used gases.
1.3 Prescriptions générales
Pfeiffer Vacuum ne prend aucune
responsabilité ni garantie dans le cas où
l’utilisateur ou une tierce personne
• n’utilisent le produit pas conforme à
l’usage défini
• apportent au produit des change-
ments (modifications, altérations, etc.)
• utilisent le produit avec des accessoi-
res non prévus dans les informations
concernant le produit
L'utilisateur supporte la responsabilité
relative aux gaz utilisés.

BP 805 009 BN (9904) EVC116M.om 8

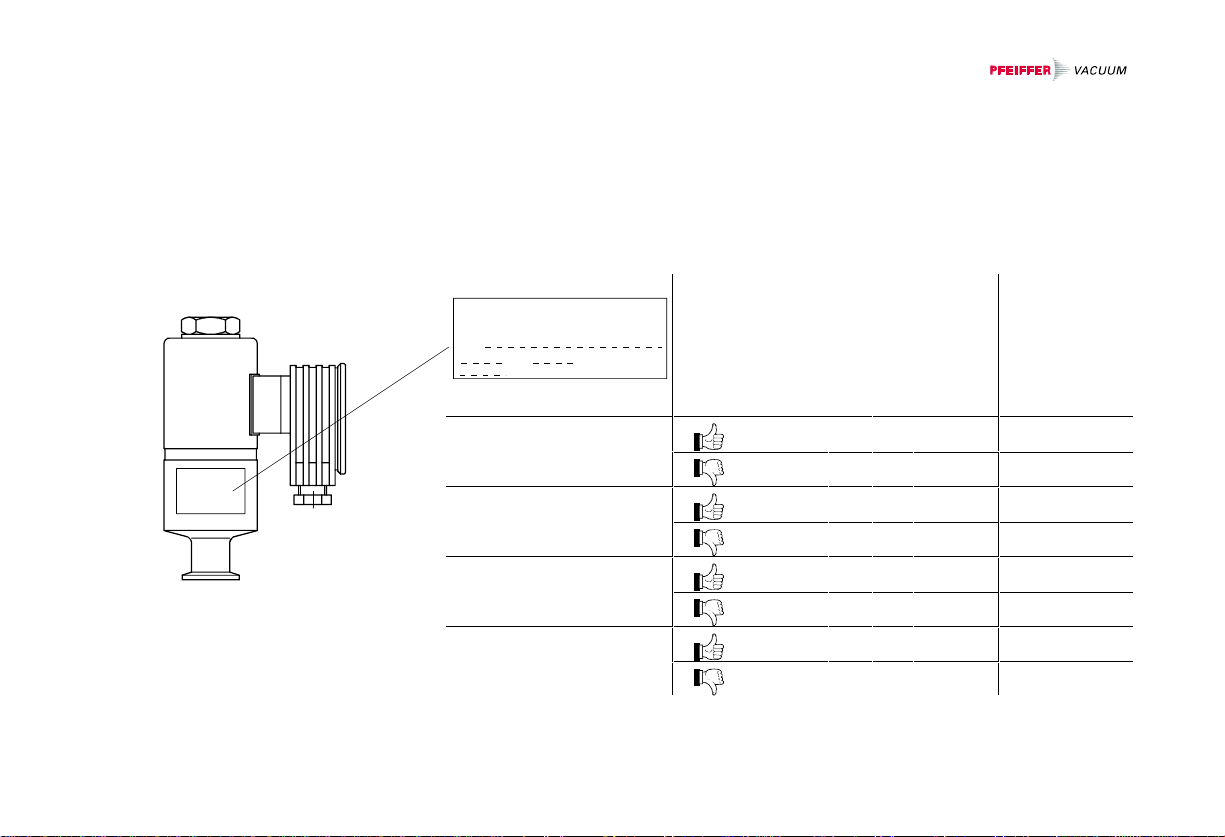

2 Montage
2.1 Netzspannung
vergleichen
2 Mounting
2.1 Verify mains power
voltage
2 Montage
2.1 Vérifier la tension secteur
è
Fig. 2.1
Typ: EVC 116 M
No:
Pfeiffer Vacuum, D-35614 Asslar
VA
VHz
Örtliche Netzspannung
Local mains power voltage
Tension secteur locale
Weiter bei ...
Continue at ...
Continuer à ...
230 V∼230 V∼2.2
110 V∼24 V∼24 V= 
110 V∼110 V∼2.2
230 V∼24 V∼24 V= 
24 V∼24 V∼2.2
230 V∼110 V∼24 V= 
24 V= 24 V= 2.2
230 V∼110 V∼24 V∼

BP 805 009 BN (9904) EVC116M.om 9

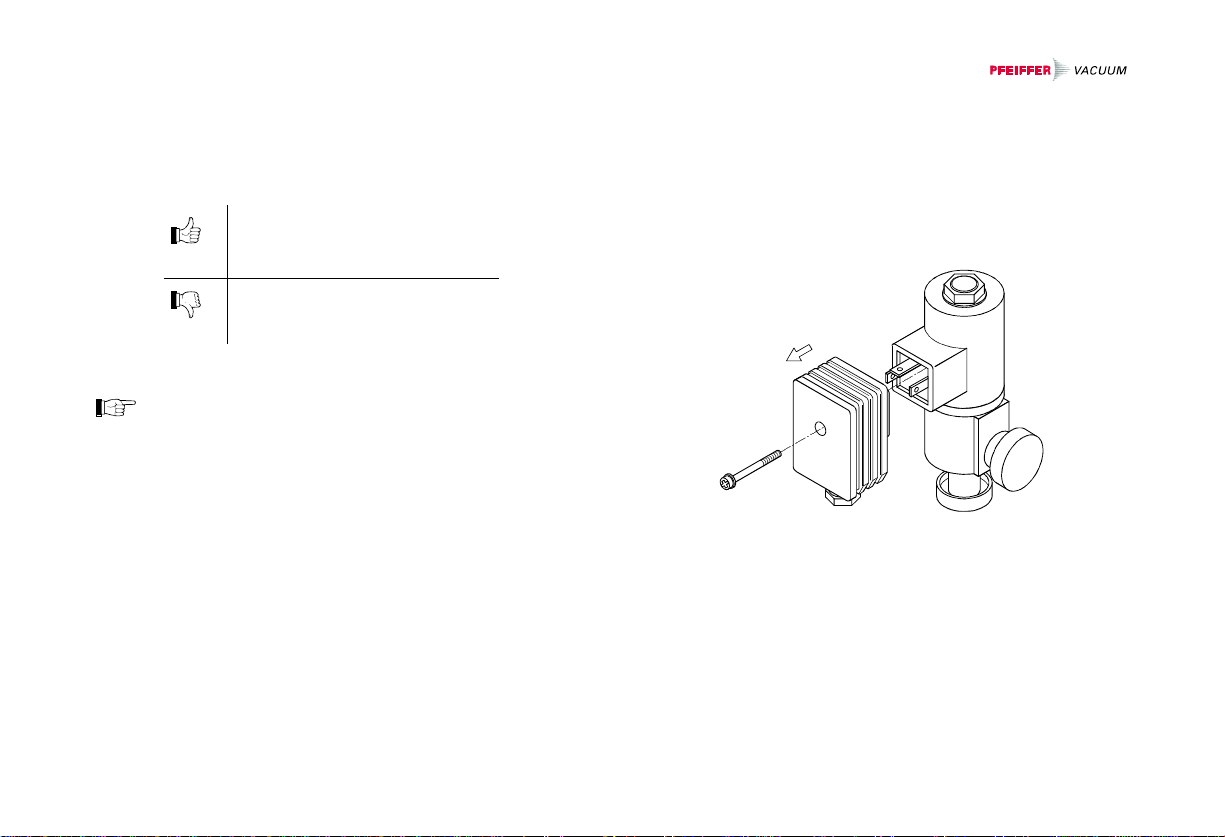

Spule und Leistungsbegrenzer wechseln
Exchange the coil and the power limiter
Echanger la bobine et le limiteur de puissance
Fig. 2.2
Anzugsdrehmoment max. 15
Nm
Maximum torque15 Nm
Couple de serrage maximum 3 Nm
Spule mit Leistungsbegrenzer
Coil with power limiter
Bobine avec limitateur de puissance
Bestellnummern →
2
30
Ordering numbers →
2
30
Numéros de référence →
2
30

BP 805 009 BN (9904) EVC116M.om 10
2.2 Lage von Spule und
Leistungsbegrenzer
ändern
2.2 Changing the orientation
of the coil and the power
limiter
2.2 Changer l’orientation de
la bobine et du limiteur
de puissance
è
Schutzdeckel nicht entfernen
Do not remove the protective covers
Ne pas enlever les couvercles de protection
Sechskantmutter lösen
Loosen the hexagon nut
Desserrer l’écrou hexagonal
Fig. 2.3
passt
fits
juste
→Abschnitt 2.3
→
section 2.3
→paragraphe 2.3
passt nicht
doesn’t fit
pas juste →...

BP 805 009 BN (9904) EVC116M.om 11

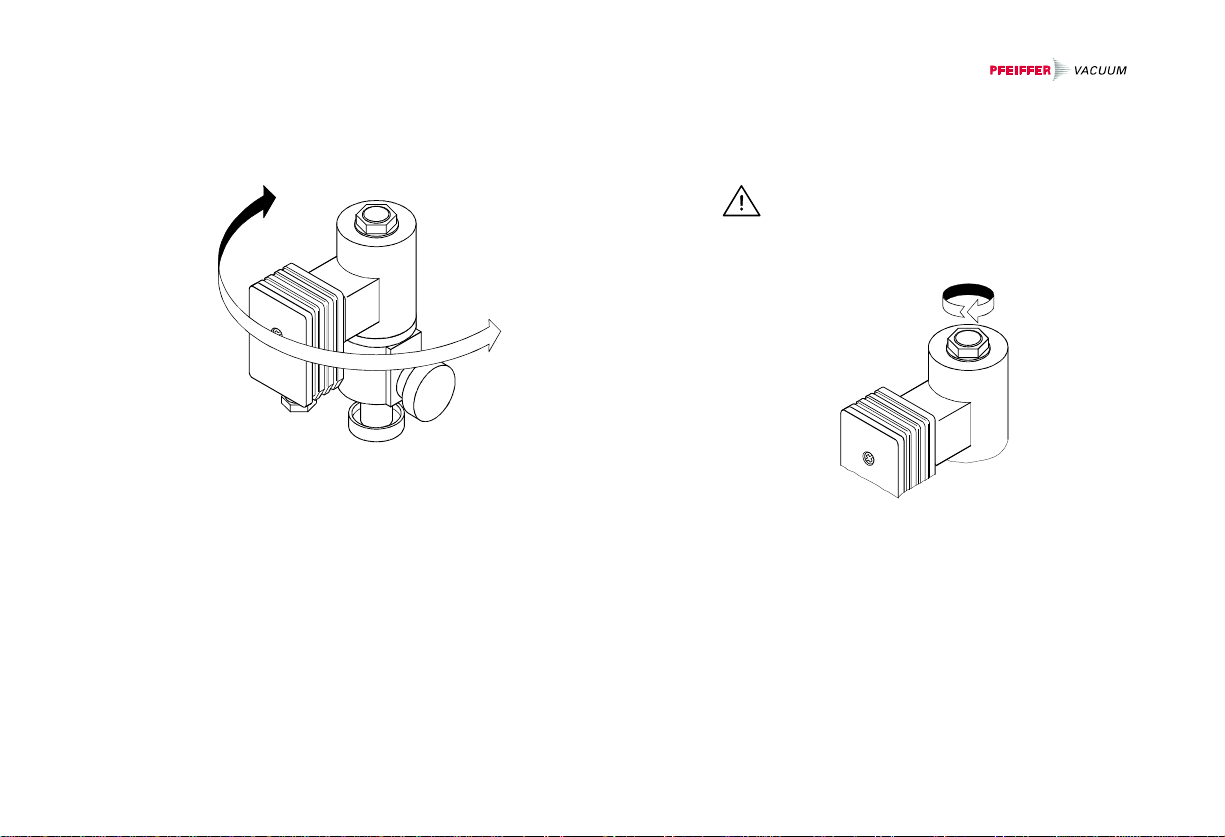

Spule mit Leistungsbegrenzer drehen
Turn the coil with the power limiter
Tourner la bobine avec le limiteur de puissance Sechskantmutter anziehen
Tighten the hexagon nut
Serrer l’écrou hexagonal
Anzugsdrehmoment max. 15Nm
Maximum torque 15Nm
Couple de serrage maximum 15Nm
Fig. 2.4 Fig. 2.5

BP 805 009 BN (9904) EVC116M.om 12
2.3 Lage des Strom-
anschlusses ändern
2.3 Changing the orientation
of the power connection
2.3 Changer l’orientation du
raccord électrique
è
Schutzdeckel nicht entfernen
Do not remove the protective covers
Ne pas enlever les couvercles de protection
Stromanschluss entfernen
Remove the power connection
Enlever le raccord électrique
Fig. 2.6
passt
fits
juste
→Abschnitt 2.4
→
section 2.4
→paragraphe 2.4
passt nicht
doesn’t fit
pas juste →...

BP 805 009 BN (9904) EVC116M.om 13
Stromanschluss um 180° drehen und montieren
Turn the power connection through 180° and mount it
Tourner le raccord électrique de 180° et le monter
Fig. 2.7

BP 805 009 BN (9904) EVC116M.om 14
2.4 Flanschverbindungen
herstellen
Beachten Sie beim Umgang mit
Vakuumkomponenten die beson-
deren Regeln in Bezug auf Sau-
berkeit und Schutz vor Beschädi-
gung.
2.4 Making the flange
connections
Make sure to adhere to the special
regulations concerning cleanliness
and damage prevention when
working with vacuum components.
2.4 Raccorder les brides
Tenir compte des mesures par-
ticulières concernant
la propreté
et la prévention des endommage-
ments en utilisant des compo-
sants à vide.
40
(1.6") 139
(5.5")
72
(2.8")
40
(1.6")
Fig. 2.8
Schutzdeckel
Protective covers
Couvercles de protection
werden bei Wartungsarbeiten benötigt
are needed when doing maintenance work
nécessaires lors de travaux d’entretien
èSchutzdeckel entfernen
Remove the protective
covers
Enlever les couvercles de
protection

BP 805 009 BN (9904) EVC116M.om 15
Eckventil einbauen
Install the angle valve
Installer la vanne d’équerre
Bei KF–Flanschverbindungen mit
elastomeren Dichtringen (z.B. O–
Ringen) und einem Überdruck >4 bar
muss der Dichtring mit einem
Aussenzentrierring versehen sein.
When using KF flanges with elas-
tomer sealing rings (e.g. O–rings),
the sealing ring must be equipped
with an outer centering ring at
overpressures >4 bar (57 psig).
En cas d’utilisation de raccords bri-
dés KF avec des anneaux d’étan-
chéité en élastomère (p.ex. joints
toriques) l’anneau d’étanchéité doit
être équipé d’un anneau de centrage
à des surpressions >4 bar.
Bei Überdrücken >1 bar ist ein
Spannelement zu verwenden,
welches sich nur mit einem
Werkzeug schliessen und öffnen
lässt (z.B. Spannband–
Spannring).
At overpressures > 1 bar (14 psig)
a clamp only to be opened and
closed by means of a tool (e.g.
hose clip clamping ring) has to be
used.
A des surpressions >1 bar, un
élément de serrage ne s’ouvrant
qu’à l’aide d’un outil (p.ex. collier
de serrage à bande) doit être utili-
sé.

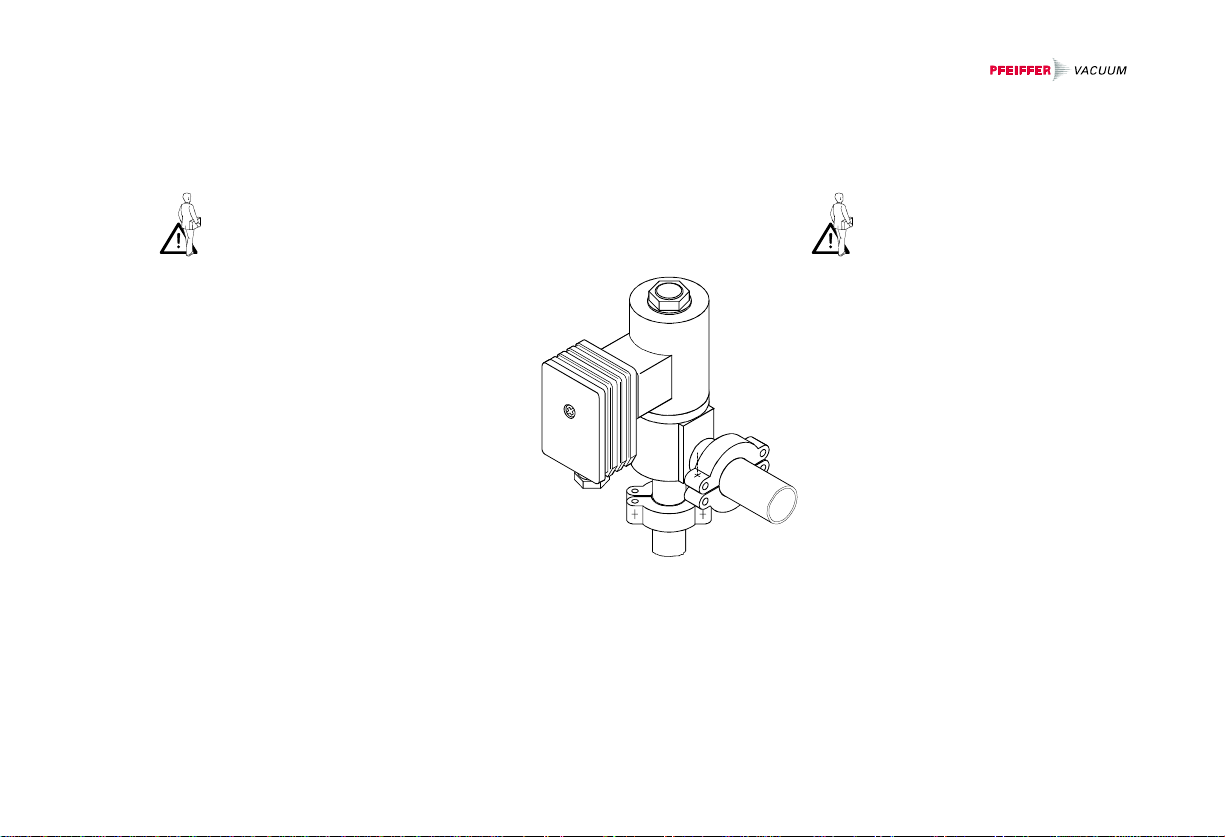

Fig. 2.9
Das Ventil kann anstelle eines Kleinflansch–
Bauteiles derselben Nennweite in ein
System eingebaut werden.
The valve can be mounted in a vacuum
system in place of a small flange fitting with
the same nominal diameter.
La vanne peut être montée dans un sys-
tème à la place d’un élément à petite bride
du même diamètre nominal.

BP 805 009 BN (9904) EVC116M.om 16
3 Elektrischer Anschluss
3 Electric connection
3Branchement électrique
è

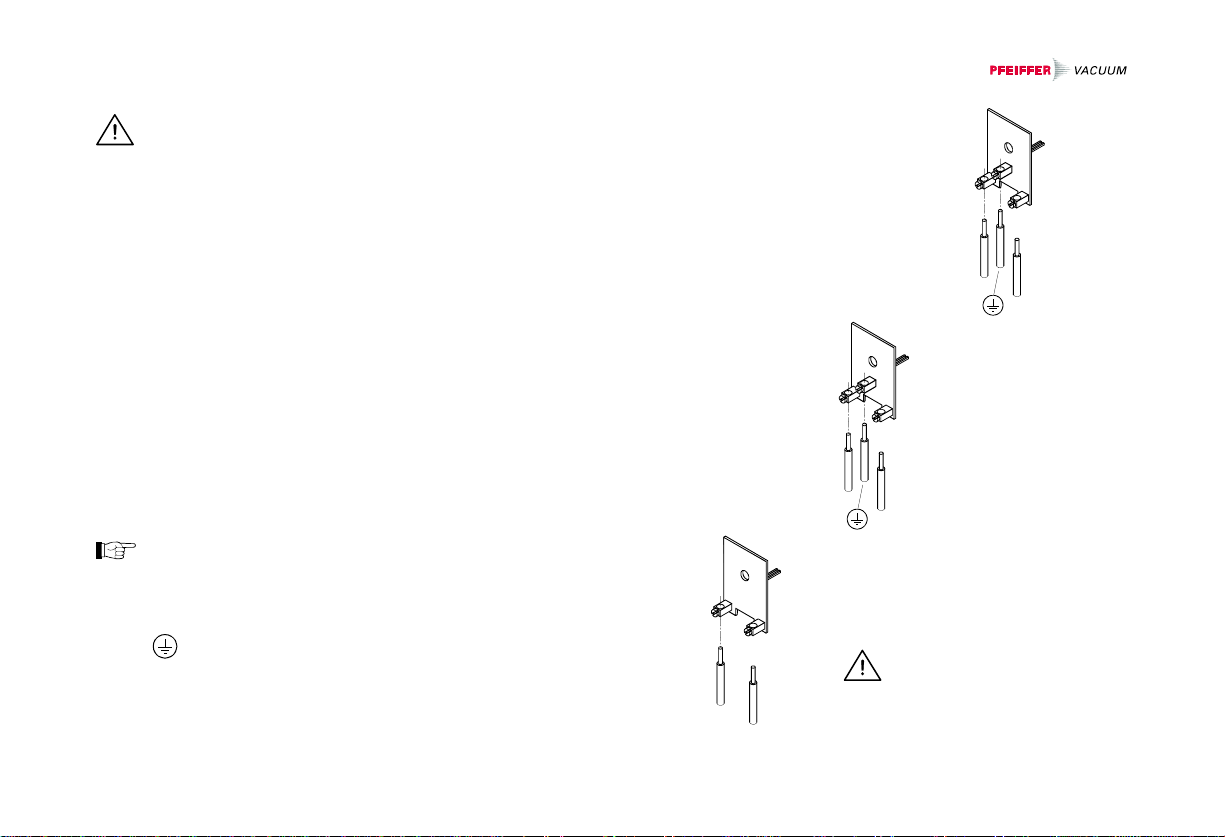

Verbindungskabel herstellen
Make the connection cable
Confectionner le câble de connexion
5
(0.2")
5
(0.2")
25
(1")
25
(1")
Fig. 3.1
230 V∼
110 V∼
24
V
∼
24 V=
24 V= 230 V∼
110 V∼
24 V∼

BP 805 009 BN (9904) EVC116M.om 17
Spule darf nur mit Leistungsbegrenzer betrieben werden
The coil must only be operated with the power limiter
La bobine ne doit être utilisée qu’avec le limiteur de puissance
Die 24 V= Ausführung hat keinen eigenen Schutzleiteranschluss
The 24 V= model has not connection for a protective conductor
Le modèle 24 V= n’a pas de raccord pour un conducteur de
protection
am Vakuumanschluss anbringen
mount to the vacuum connection
monter au raccord au vide
Fig. 3.2
Polarität beachten
Check polarity
Tenir compte de la polarité
+24 V 0 V
24 V∼∼
110 / 230 V∼N

BP 805 009 BN (9904) EVC116M.om 18

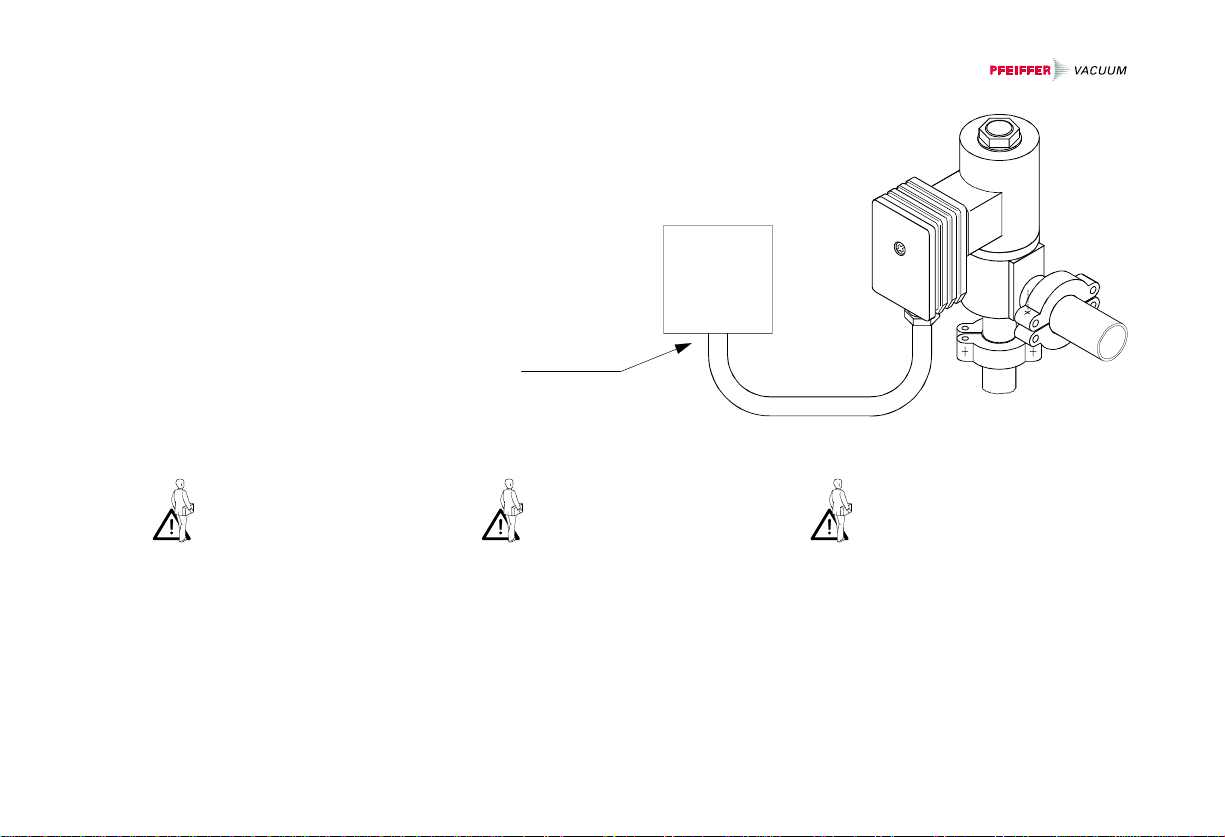

Fig. 3.3
Die Steuerung muss stromlos
sein, bevor eine Verbindung zum
Ventil hergestellt oder unterbro-
chen wird.
Der Netzstecker darf nur in eine
Steckdose mit Schutzkontakt ein-
geführt werden. Die Schutzwir-
kung darf nicht durch eine Ver-
längerungsleitung ohne Schutz-
leiter aufgehoben werden.
The controller must be turned off
before the valve is connected or
disconnected.
The power connector may only be
plugged into a socket with a pro-
tective ground. This protection
may not be nullified by an exten-
sion cable without ground conduc-
tor.
Mettre hors circuit la commande
avant de réaliser ou de couper
une connexion vers la vanne.
La fiche secteur ne doit être bran-
chée qu'à une prise avec contact
de protection. La protection ne
doit pas être supprimée par l'utili-
sation d'un câble de rallonge sans
conducteur de protection.
Elektrische Verbindung herstellen
Make the electric connection
Assurer le branchement électrique Steuerung
Controller
Commande
Gemäss den örtlichen
Sicherheitsvorschriften anschliessen
Connect according to the local safety regulations
Raccorder selon les prescriptions
de sécurité locales

BP 805 009 BN (9904) EVC116M.om 19
4 Betrieb
4.1 Position des Ventiltellers
in Abhängigkeit des
Versorgungsmediums
4 Operation
4.1 Position of the valve
plate as function of the
medium
4 Fonctionnement
4.1 Position du clapet en
fonction du média
0
1
0
1
0
1
Fig. 4.1 Fig. 4.2
Elektrischer Anschluss
Power connection
Branchement électrique

BP 805 009 BN (9904) EVC116M.om 20
4.2 Druckfestigkeit und
Differenzdrücke
4.2 Overpressure and pressure
difference
4.2 Surpression et pression
différentielle
Fig. 4.3
Maximaler Differenzdruck ∆p = 1 bar
Maximum pressure difference ∆ p =1 bar
Pression differentielle maximale
∆p = 1 bar
Maximaler Differenzdruck ∆p = 1 bar
Maximum pressure difference ∆ p = 1 bar
Pression differentielle maximale ∆p = 1 bar
Druckfestigkeit = 10 bar
Max. Overpressure = 10 bar
Surpression max. = 10 bar
