Phonak Serenity SP User manual

Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Vue d’ensemble du produit
La protection auditive Serenity SP est adaptée
à l’oreille de l’utilisateur sur mesure. Elle est
ultra légère et est équipée d‘un filtre acoustique
qui atténue le bruit environnant.
La coque de Serenity SP est creuse. Elle est
fabriquée en nylon clinique et offre un niveau
de confort inégalé. Elle est durable grâce à sa
résistance exceptionnelle aux effets chimiques,
mécaniques et thermiques.
Un adaptateur earJack™,qui contient un filtre
d’atténuation acoustique, vient se cliquer dans
chaque coque Serenity SP. Cette modularité
propre à la gamme de produits Serenity, vous
permet de compléter les coques d’oreille avec
Produktübersicht
Das Serenity SP-Gehörschutzsystem wird indi-
viduell an das Ohr des Benutzers angepasst. Es
ist extrem leicht und ist mit einem akustischen
Filter, der das Umgebungsgeräusch dämmt,
ausgestattet.
Die Serenity SP-Ohrschale (Otoplastik) ist eine
Hohlschale aus klinischem Nylon. Sie bietet
einen unübertroffenen Tragekomfort und eine
lange Lebensdauer, dank ihrer hervorragenden
Widerstandsfähigkeit gegen chemische, mecha-
nische und thermische Einflüsse.
Der earJack™-Adapter, der den akustischen
Dammfilter enthalt, wird in die Serenity
SP-Ohrschale eingesetzt. Dieses Design
garantiert Modularität, die ein einzigartiges
Merkmal der Serenity-Produktreihe ist. Es
ermoglicht dem Benutzer, seine Ohrschalen
zusätzlich mit Kommunikations-Headsets und/
oder dynamischen Schutzfiltern auszustatten.
Wichtige Hinweise für den Benutzer
Serenity SP muss gemäß dieser Gebrauchsan-
leitung eingesetzt, angepasst, gereinigt und
gepflegt werden. Bei Nichteinhaltung dieser
Empfehlungen kann die gebotene Schutz-
wirkung beeinträchtigt werden.
Die Ohrschalen sind wieder verwendbar.
Sie müssen regelmäßig auf die Tauglichkeit
überprüft werden.
Material und Design der Ohrschalen sind
des casques de communication et/ou des filtres
de protection dynamiques.
Les protections auditives doivent être portées,
ajustées, nettoyées et entretenues selon ces
directives; sinon vous risqueriez de considéra-
blement réduire l’efficacité de l’équipement.
Les coques d’oreilles sont réutilisables. Par sécu-
rité, elles doivent être régulièrement contrôlées.
Le matériau et le design des protections
auditives ont une longue durée de vie. Toute-
fois la forme des oreilles de l’utilisateur peut
changer avec le temps (par ex. lorsqu‘un
utilisateur change considérablement de masse
langlebig. Jedoch kann sich Ihre Ohrform mit
den Jahren verändern (beispielsweise bei
erheblichen Gewichtsveränderungen). Dies
kann die Abdichtung der Ohrschalen und damit
die Dämmwirkung negativ beeinträchtigen.
Um vollständigen Schutz zu gewährleisten,
müssen Sie den Gehörschutz die ganze
Zeit über, in der Sie dem Lärm ausgesetzt
sind, tragen.
Bestimmte chemische Substanzen können
diesem Produkt schaden. Für weitere Informa-
tionen, kontaktieren Sie bitte den Hersteller.
Gehörschutzsysteme können Warnsignale,
Alarmsignale und andere wichtige Signale
unterdrücken. Achten Sie daher immer ganz
besonders auf Ihre Umgebung, wenn Sie
Informations importantes
pour les utilisateurs
corporelle). Ceci peut affecter de manière
défavorable l‘étanchéité des coques d’oreilles
et par conséquent l’atténuation fournie.
Pour assurer une protection optimale, les
protections doivent être portées sans inter-
ruption dans les zones bruyantes.
Certaines substances chimiques peuvent
détériorer ce produit. Pour de plus amples
informations, veuillez contacter le fabricant.
Les protections auditives peuvent masquer
les signaux d’alarme acoustiques et d’autres
signaux importants. Soyez donc particulière-
ment attentifs à votre environnement quand
vous portez des protections.
Si vous n’utilisez pas les protections ou
souhaitez les transporter, conservez-les danswww.phonak-communications.com
Serenity SP110WH, 105OR, 100YE
Protection auditive professionnelle
Produit par Phonak Communications SA
Herrenschwandweg 4,, 3280 Murten, Suisse.
Serenity SP110WH, 105OR, 100YE
Professioneller Gehörschutz
Hergestellt von Phonak Communications AG
Herrenschwandweg 4, 3280 Murten, Schweiz.
Serenity SP110WH, 105OR, 100YE
Professional hearing protection
Manufactured by Phonak Communications AG
Herrenschwandweg 4, 3280 Murten, Switzerland.
1234
5
Gebrauchsanweisung
User Guide
Mode d’emploi
086
Rot/blau Kürzel
Red/blue initials
Initiales rouge/bleu
EarJack
EarJack
EarJack
Ohrschale
Ear mold
Coque d’oreille
Sicherheitsverschluss
Safety break point
Fermeture de sécurité
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Product Overview
Serenity SP hearing protection is custom
adapted to the user’s ear, is ultra-lightweight
and is equipped with an acoustic filter, which
attenuates surrounding noise.
The Serenity SP ear mold is a hollow shell
manufactured from clinical nylon. It offers
an unsurpassed level of comfort and is long-
lasting, due to its outstanding resistance
to chemical, mechanical and thermal effects.
An earJack™ adapter, which holds the acoustic
attenuation filter, is clicked into the Serenity SP
ear mold. This design guarantees a modularity
unique to the Serenity product range; allowing
you to upgrade ear molds with communication
headsets and/or dynamic protection filters.
Important User Information
Put on, adjust, clean and maintain the hearing
protection device in accordance with these
instructions; otherwise, you may adversely
impact the noise protection provided.
The ear molds are reusable. They should be
inspected regularly for serviceability.
The material and design of the ear molds is
long-lasting. Nevertheless, the shape of your
ear canal may change over time (e.g., if your
body weight changes significantly). This could
adversely affect the sealing of the ear molds
and thereby the provided attenuation.
For full protection, you must wear the hearing
protection during all noise exposure.
Certain chemical substances may be harmful
to this product. Contact the manufacturer for
more information.
Hearing protection devices can block out
warning sounds, alarms, and other important
signals. Always pay extra attention to your
surroundings when wearing hearing protection.
Keep the clean ear molds in the pouch
provided before and after use, as well as for
transport. Store in a dry place at temperatures
not below -20°C or above +60°C.
den Gehörschutz tragen.
Bewahren Sie die Ohrschalen, vor und
nach dem Tragen und zum Transport,
in dem mitgelieferten Beutel auf. Bewahren
Sie die Ohrschalen an einem trockenen
Ort bei Temperaturen nicht unter -20°C
und über +60° C auf.
Warnung: Tragen Sie diese Ohrschalen
nicht, wenn Gefahr besteht, dass die Verbin-
dungskordel sich während des Tragens
verfangen könnten.
Warning: Your protection should not be
used where there is a risk that the connecting
cords could be caught up during use.
Never use the device without having the
earJack™ adapters correctly inserted into
the custom-made ear molds. Verify that
they are mounted according to these
instructions before use.

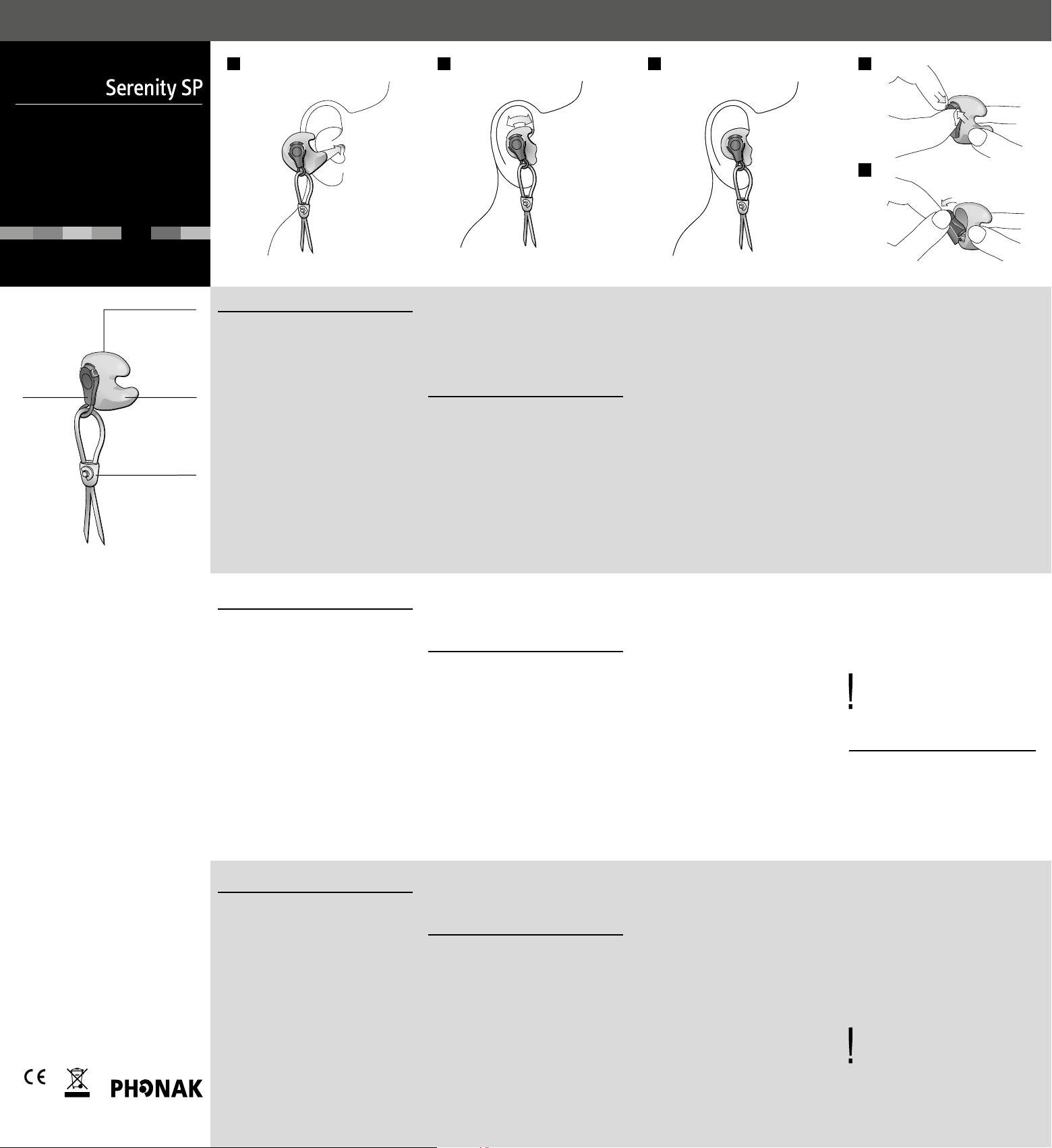

Instructions for Use
Putting the system on
The ear mold marked red is for your right ear,
the ear mold marked blue is for your left ear.
Insert the ear mold into your outer ear with
l’étui fourni et dans un endroit sec, dont
la température ne se situe pas au dessous
de -20°C et ne dépasse pas +60°C.
Avertissement: Ces protections auditives
ne doivent pas être utilisées s’il existe un
risque que les câbles de connexion puissent
être entraînés en cours d’utilisation.
Les protections ne doivent jamais
être utilisées sans que les adaptateurs
earJack™ soient correctement insérés
dans les coques d’oreilles individuelles.
Veuillez vérifier qu’ils sont fixés selon
ces instructions.
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
029-3070/VB/09.2020

Serenity SP 1050R
(oranger Filter; orange Filter; filtre orange)
Frequency
(Hz)
Mean atte-
nuation (dB)
Standard
deviation (dB)
APV (dB)
63 18.6 7.1 11.5
125 20.3 6.6 13.7
250 22.1 7.0 15.1
500 23.8 8.1 15.7
1000 27.8 6.6 21.2
2000 31.4 5.9 25.5
4000 37.9 7.4 30..5
8000 37.2 6.7 30.5
SNR=24 L=17 M=20 H=26
Serenity SP 100YE
(gelber Filter; yellow Filter; filtre jaune)
Frequency
(Hz)
Mean atte-
nuation (dB)
Standard
deviation (dB)
APV (dB)
63 12.1 3.8 8.3
125 13.8 4.0 9.8
250 17.8 3.7 14.1
500 22.9 4.8 18.1
1000 28.3 4.2 24.1
2000 32.6 3.4 29.2
4000 38.6 4.9 33.7
8000 39.1 3.3 35.8
SNR=25 L=16 M=22 H=30
Serenity SP 110WH
(weisser Filter; white Filter; filtre blanc)
Frequency
(Hz)
Mean atte-
nuation (dB)
Standard
deviation (dB)
APV (dB)
63 22.8 9.3 13.5
125 23.1 8.6 14.5
250 25.2 7.1 18.1
500 26.1 5.7 20.4
1000 30.1 3.8 26.3
2000 34.3 3.0 31.3
4000 40.1 6.4 33.7
8000 37.9 6.1 31.8
SNR=28 L=20 M=24 H=31
This hearing protection system also protects you against
very short ‚impulse‘ noises, such as gun shots, blasts and
crashes. Nevertheless the degree of protection achieved
depends on the energy of the noise in question and how
often you are exposed to this noise.
For more information on protection against impulse noise,
please visit www.phonak-communications.com or contact
us: Phonak Communications AG, Herrenschwandweg 4,
CH-3280 Murten.
Ohrschale ein, indem Sie den earJack™-
Adapter unten einhangen 6und den oberen
Teil fest in die Ohrschale drucken, bis es klickt.
Die Die korrekte Montage des Adapters sichert
die Dichtheit und die korrekte Funktion des
Gehörschutzes.
Technische Daten
Dämmwerte für das Serenity SP- Gehörschutz-
system sind in den oberen Tabellen aufgelistet.
Legende
H| Dämmwert für hochfrequente Geräusche
M| Dämmwert für mittelfrequente Geräusche
L| Dämmwert für tieffrequente Geräusche
SNR | Single Number Rating-Dämmwert
Assumed protection value (APV) | Angenom-
Données techniques
Les valeurs d’atténuation pour la protection
auditive Serenity SP sont montrées dans les
tableaux ci-dessus.
Légende
H| Valeur d’atténuation des hautes fréquences
M| Valeur d’atténuation des fréquences moyennes
L| Valeur d’atténuation des basses fréquences
SNR | Valeur d’atténuation Single Number Rating
Assumed protection value (APV) | Valeur de
protection estimée
Frequency | Fréquence
Mean attenuation | Atténuation moyenne
Standard deviation | Déviation standard
Ihrer äußeren Ohrmuschel sitzen und gut
abdichten. 3
System entfernen
Fassen Sie die Ohrschalen am earJack und
ziehen Sie sie vorsichtig aus Ihrem Ohr, indem
Sie eine leichte Bewegung nach vorne machen,
um einen schnellen Unterdruck zu vermeiden.
Pflege des Systems
Entfernen Sie de Ohrschale, indem Sie
die Klemmen zusammendrucken 4und den
Adapter von oben her herausziehen. 5
Reinigen und desinfizieren Sie die Ohrschalen-
mit Wasser und Seife. Verwenden Sie nie
Wasser oder andere Flüssigkeiten zur Reini-
gung der earJack™. Lassen Sie die Ohrschalen
vor Gebrauch tröcknen.
Setzen Sie den earJack™-Adapter wieder in die
Entretien du système
Démonter l’adaptateur earJack™ des coques
d’oreilles en serrant les pinces 4et en les enle-
vant en commençant par la partie supérieure. 5
Nettoyer et désinfecter les coques avec du
savon doux et de l’eau. Ne jamais nettoyer
le earJack avec de l’eau ou un autre liquide.
Laisser sécher les coques d’oreilles avant
chaque utilisation.
Réinsérer les adaptateurs earJack™ dans les
coques d’oreilles en raccrochant d’abord la
partie inférieure de l’adaptateur dans la coque
d’oreilles. 6Ensuite presser la partie supérieu-
re fermement dans la coque jusqu’au clic. 7
En assemblant correctement l’adaptateur à la
coque, vous assurez une tenue et un fonction-
nement parfaits de votre protection auditive.
Serenity SP darf nur benutzt werden,
wenn die earJacks™ korrekt mit den
individuell angepassten Ohrschalen
verbunden sind. Überprüfen Sie bitte vor
dem Gebrauch, dass diese laut diesen
Anweisungen eingesetzt wurden.
Gebrauchsanweisung
Anlegen des Systems
Die rot markierte Ohrschale ist für das
rechte Ohr, die blau markierte Ohrschale
für das linke Ohr bestimmt.
Stecken Sie die Ohrschale in die äußere
Ohrmuschel mit der Öffnung Richtung
Ohrkanal. 1
Mit einer leichten Drehung setzen Sie es
in Ihr Ohr. 2Der Gehörschutz muss gut in
Instructions d’utilisation
Insérer le système
La coque marquée en rouge est pour l’oreille
droite. La coque marquée en bleu est pour
l’oreille gauche.
Placez la coque dans votre oreille externe
avec l’ouverture en direction du canal
auditif. 1
Insérer la coque d’oreille avec une légère
rotation. 2Assurez-vous que la protection
soit bien en place dans votre oreille externe
et étanche. 3
Retirer le système de protection
Saisir la coque par le earJack e et retirer len-
tement la protection de votre oreille avec un
mouvement léger vers l‘avant, afin d‘éviter
une forte sous-pression.
the opening pointing into your ear canal. 1
Twist the ear mold slightly to insert it fully
into your ear. 2Ensure that the device
holds firmly in your outer ear and forms a
good seal. 3
Removing the system
Hold the ear mold by the earJack and with-
draw it from your ear carefully, using a
slow forward movement to avoid a rapid
pressure drop.
Maintaining the system
Dismount the earJack™ adapter from the
ear mold by pressing the snap lock springs
together 4and withdrawing the adapter,
starting at the top. 5
Clean and disinfect the ear molds with
soap and water. Never use water or other
liquid to clean the earJack™. Let ear molds
dry before use.
Remount the earJack™ adapters into the
ear molds by first hooking the lower hinge
of the earJack™ adapter into the mold, 6
then pushing the upper part firmly into
the mold until it clicks. 7By correctly
mounting the adapter, you will ensure a
tight seal and proper operation of the
hearing protection device.
Technical Data
Attenuation values for Serenity SP hearing
protection are shown in the tables above.
Key
H| High-frequency attenuation value
M| Medium-frequency attenuation value
L| Low-frequency attenuation value
SNR | Single Number Rating attenuation value
APV | Assumed Protection Value
Ce système de protection auditive vous protège également
contre les bruits impulsionnels très courts comme des coups
de fusils et des explosions. Le degré de protection dispensé
dépend toutefois de l’énergie du bruit en question ainsi qu’à
la fréquence de l’exposition à ce bruit.
Pour plus d’informations sur la protection contre le bruit
impulsionnel, veuillez consulter
www.phonak-communications.com ou nous contacter:
Phonak Communications AG, Herrenschwandweg 4,
CH-3280 Murten.
Conformité
La protection auditive Phonak Serenity SP est
conforme au Règlement (UE) 2016/425pour
l’équipement de protection individuel et a été
testée et validée conformé-ment à la norme
européenne EN 352-2:2002. Le certificat de
contrôle CE a été issu par le bureau de
vérification BSI Group The Netherlands B.V.
(2797), Say Building, John M. Keynesplein 9,
1066 EP, Amsterdam, Pays-Bas.
Warning
Please note that some parts of Serenity SP are very small.
You should store them safely out of children‘s reach.
Warranty
According to «General conditions of sales and delivery»,
the warranty period is two years from the date of purchase.
Any responsibility for incidental or consequential damages
will be refused.
Warnung
Bitte beachten Sie, dass einige Teile des Serenity SP-
Systems sehr klein sind. Bitte außerhalb der Reichweite
von Kindern aufbewahren.
Garantie
Gemäss usere “Allgemeine Verkaufs- und Lieferbedin-
gungen” beträgt die Garantiefrist zwei Jahre ab dem
Kaufdatum.
Diese Garantie beinhaltet keinen Anspruch bei Folgeschäden
oder beiläug entstandenen Schäden.
Avertissement
Notez que certaines parties de Serenity SP sont très petites.
Rangez-les dans un endroit sûr, hors de portée des enfants.
Garantie
Selon nos «Conditions générales de vente et livraison»,
la période de garantie est de deux ans à partir de la date
d’achat. Toutes autres prestations sont exclues.
Dieses Gehörschutzsystem schützt Sie auch gegen sehr
kurz auftretenden Impulslärm, wie bei einem Gewehrschuss,
einer Explosion und einem Knall. Der Grad des gebotenen
Schutzes hängt jedoch von der Stärke des aktuellen Lärmpe-
gels ab und wie oft Sie diesem Lärmpegel ausgesetzt sind.
Für weitere Informationen über Gehörschutz gegen
Impulslärm, besuchen Sie bitte :
www.phonak-communications.com oder kontaktieren
Sie : Phonak Communications AG,
Herrenschwandweg 4, CH-3280 Murten.
mener Schutzwert
Frequency | Frequenz
Mean attenuation | Durschnittliche Dämmung
Standard deviation | Standardabweichung
Konformitätserklärung
Der Phonak Serenity SP Gehörschutz entspricht
die Verordnung (EU) 2016/425 für persönliche
Gehörschutzsysteme und wurde getestet und
gemäss EN 352-2:2002 zugelassen. Das EC
Zertifikat wurde bei der zuständigen Stelle des
BSI Group The Netherlands B.V. (2797), Say
Building, John M. Keynesplein 9, 1066 EP,
Amsterdam, Niederlande, ausgestellt.
Conformity
Phonak Serenity SP hearing protection complies
with Regulation (EU) 2016/425 for personal
protective equipment and has been tested and
approved according to EN 352- 2:2002. EC type
examination certificate was issued by notified
body BSI Group The Netherlands B.V. (2797),
Say Building, John M. Keynesplein 9, 1066 EP,
Amsterdam, Netherlands.
6
7
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
Serenity-Classic-overview_V1b.ai
Serenity-Classic_putting-on_2b_V1.ai
Serenity-Classic_putting-on_1b_V1.ai
Serenity-Classic_putting-on_3b_V1.ai
Serenity-SP-overview_V1.ai
Serenity-SP-put_together_1_V1.ai
Serenity-SP-dismount_1_V1.ai
Serenity-SP-put_together_2_V1.ai
Serenity-SP-dismount_2_V1.ai
Serenity-SP_putting-on_2b_V1.ai
Serenity-SP_putting-on_1b_V1.ai
Serenity-SP_putting-on_3b_V1.ai
Serenity-SPC-overview_V2.ai
Serenity-DPC-overview_V2.ai
