# 47571 Gleichstrom DC
*
*
Haftreifenwechsel
Change the Traction Tyres
Remplacer bandages
0-12 V
NEM 652
Oel
Oel
PIKO Art.-Nr.:
#56301 Loco-Oil
#56300 Precision engine oiler w fine dosage
PIKO kat.čís. 56301 – mazací olej
PIKO kat.čís. 56300 – mazací olej s jemným dávkováním
PIKO Art.-Nr.:
#56301 Lok-Öl (50 ml)
#56300 Lok-Öler mit Feindosierung
Ölen Sie bei häufigem Fahrbetrieb die Achslager mit einem Tropfen
harz- und säurefreiem Nähmaschinenöl!
Wir empfehlen, die Lok ca. 25 min je Fahrtrichtung ohne Belastung einlau-
fen zu lassen, damit das Modell einen optimalen Rundlauf und eine gute
Zugkraft erhält. Bitte beachten Sie, daß der einwandfreie Lauf des Modells
nur auf sauberen Schienen gewährleistet ist.
If used frequently, oil the wheelsets with a drop of non-resinous, acid-free
sewing machine oil! In order to achieve the best possible running and
traction properties, it is advisable to run the locomotive in for 25 minutes
forwards and 25 minutes in reverse without load. Clean rails are essential
for good performance.
Při častém provozu mazejte ložiska náprav kapkou oleje na šicí stroje
neosahující kyseliny a pryskyřice. Doporučujeme záběh klidnou jízdou cca
25 minut bez zátěže, aby měl model optimální jízdní vlastnosti. Nezapo-
meňte, že bezporuchová jízda modelu je zajištěna jen na čistých kolejích.
47571-90-7010
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Tel. [phone] - 55 (dienstags und donnerstags von 16 - 18 Uhr)
Nota:
Le istruzioni di sicurezza in altre lingue
sono disponibili su: www.piko-shop.de
Aviso:
Las instrucciones de seguridad en otros
idiomas se pueden encontrar en:
www.piko-shop.de
Uwaga:
Wskazówki bezpieczeństwa w innych
językach sądostępne pod adresem:
www.piko-shop.de
Hамек:
Инструкции по безопасности на
других языках можно найти на
:
www.piko-shop.de
提示：
如需其他语言的安全须知请访问:
www.piko-shop.de
Upozornění:
Bezpečnostní pokyny v jiných jazycích
naleznete na adrese: www.piko-shop.de
Hinweis:
Sicherheitshinweise in weiteren Sprachen
finden Sie unter: www.piko-shop.de
Please note:
Safety instructions in other languages,
please see: www.piko-shop.de
Conseil:
Des consignes de sécurité dans d‘autres
langues peuvent être trouvées sur:
www.piko-shop.de
Attentie:
Veiligheidsinstructies in andere talen
zijn te vinden op: www.piko-shop.de
D
IT
RU CZCN
PLE
GB F NL
BEDIENUNGSANLEITUNG DIESELLOK HERKULES_TT
Instructions for use: Diesel Locomotive
Manuel d’utilisation pour locomotive diesel
Návod k obsluze diesel Herkules TT
Wichtige Informationen sind in der Verpackung und in der Anleitung enthalten.
Bitte bewahren Sie diese auf.
Nicht enthalten!
Non inclus!
Not included!
Neobsahuje!
Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Conservez l’interface digitale!
Přechodový můstek prosím uschovejte!

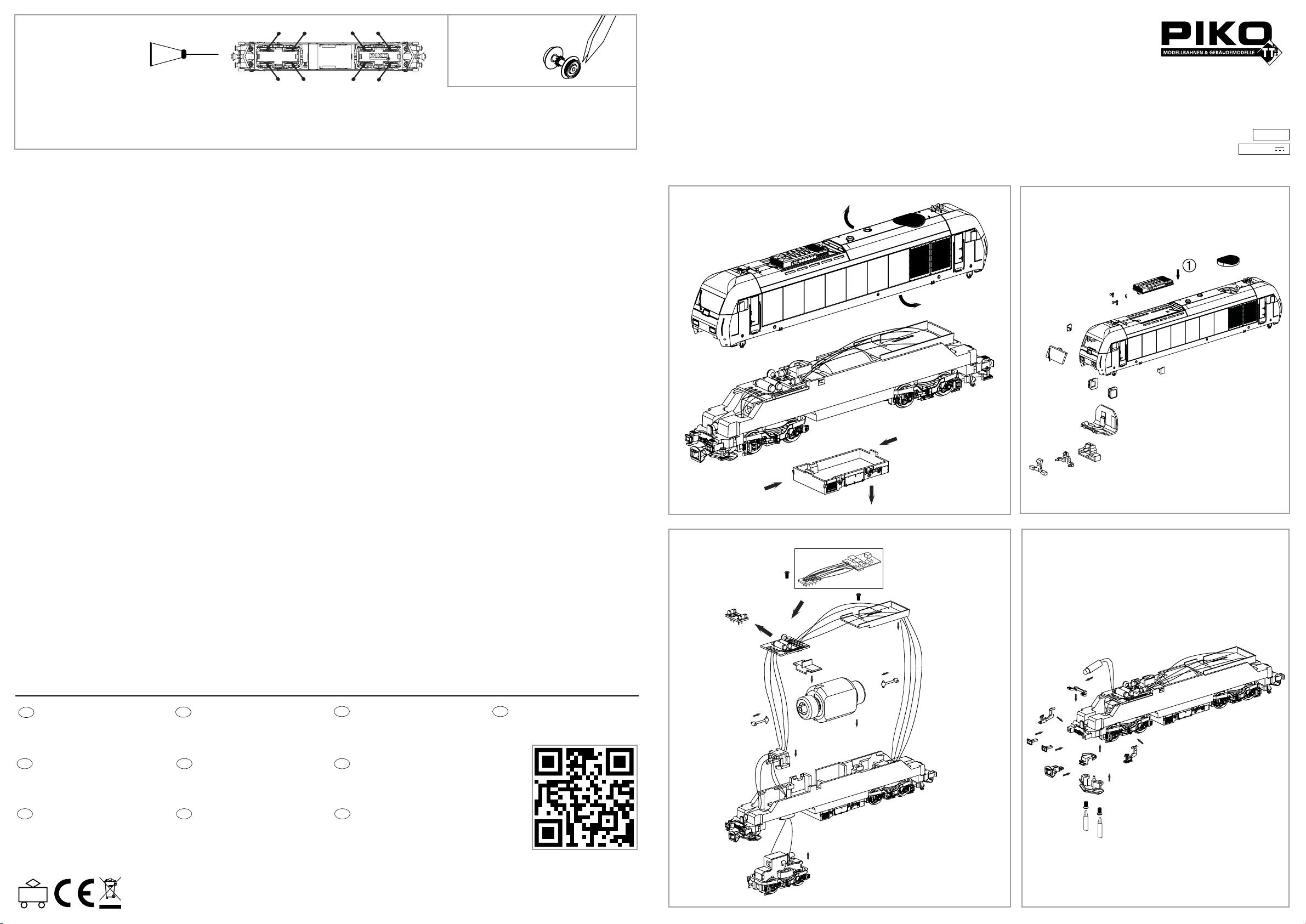

1
45
6
2 3
78910/30 11
14 15 16 17 18/38
Hercules DC (m. Antenne)
56090
Hercules DC (m. Antenne)
20 21
Hercules DC (m. Antenne)
56122
Hercules DC (m. Antenne)
56403
Hercules DC (m. Antenne)
56129
46040
22 23 24
12/13
46020
ERSATZTEILE DISELLOKOMOTIVE HERKULES_TT
Spare parts • Pièces de rechange • Náhradní díly
Bei Ersatzteilanforderung bitte immer die vollständige Ersatzteil-Nr. angeben • Please order the wanted spare part with the complete spare part item number.
*Preisgruppe *price category
Bezeichnung / Description
ET-Nr. / spare part N°
PG*
Gehäuse, bedruckt / Body, decorated 47571-01 13
Fenstereinsätze, bedruckt / Window units, decorated
47580-02 7
Seitenspiegel rechts + links / Side mirror right and left
47591-03 5
Lichtleiter / Conductors 47580-04 7
Signalhorn / Signal horn
47589-05 7
Inneneinrichtung / Interior fittings
47580-06 9
Batteriekasten / Battery box
47571-07 7
Motor, komplett / Motor, complete
47580-08 12
Kardanwelle + Buchse /
Cardan shafts+universal joints 47580-09 7
Drehgestellblende m. PIKO Logo / Bogie valance w PIKO Logo
47580-10 9
Drehgestellblende o. PIKO Logo / Bogie valance w/o PIKO Logo
47580-30 9
Treppen (für Drehgestell) / Steps
47570-11 7
Getriebe komplett m. PIKO-Logo /
Gearbox, complete w PIKO Logo 47571-12 12
Getriebe komplett o. PIKO-Logo /
Gearbox, compl. w/o PIKO Logo 47571-13 12
Kupplungshalter / Coupling hook
47580-14 6
Schienenräumer / Snow plough
47580-15 7
Puffer (2 Stck.) / Buffers (set of 2)
47580-16 6
Tritte / Steps
47570-17 7
Bezeichnung / Description
ET-Nr. / spare part N°
PG*
Radsatz bedr. oh. Haftr. (2 Stck.) / Wheelset, decorated (set of 2) 47571-18 9
Radsatz bedr. mit Haftr. (2 Stck.) / Wheelset, decor. w friction tyres (set of 2)
47571-38 9
Leiterplatte / PCB
47580-20 11
Kupplung, vollständig / Coupling, complete 47580-21 4
Decoderfach / Decoder box
47580-22 7
Schwungscheibenabdeckung / Housing
47580-23 4
Klammer (Getriebe) / Clip 47580-24 6
ET aus unserem Standard-Programm / Spare parts standard range
Haftreifen (10 Stck.) / Friction tyres (set of 10) 46020
TT Kupplungsadapter für Tillig-Kurzkupplung (2 Stck.) /
TT Coupling adaptator for Tillig KK (set of 2)
46040
Glühlampe (2 Stck.) / Light bulbs (set of 2) 56090
Multiprotokolldecoder “Hobby”mit Lastregelung /
Multi protocol decoder ”Hobby” w load regulator
56122
Brückenstecker / DC Bridge
56129
PIKO SmartDecoder 4.1, 8polig / PIKO SmartDecoder 4.1, 8pole 56403
