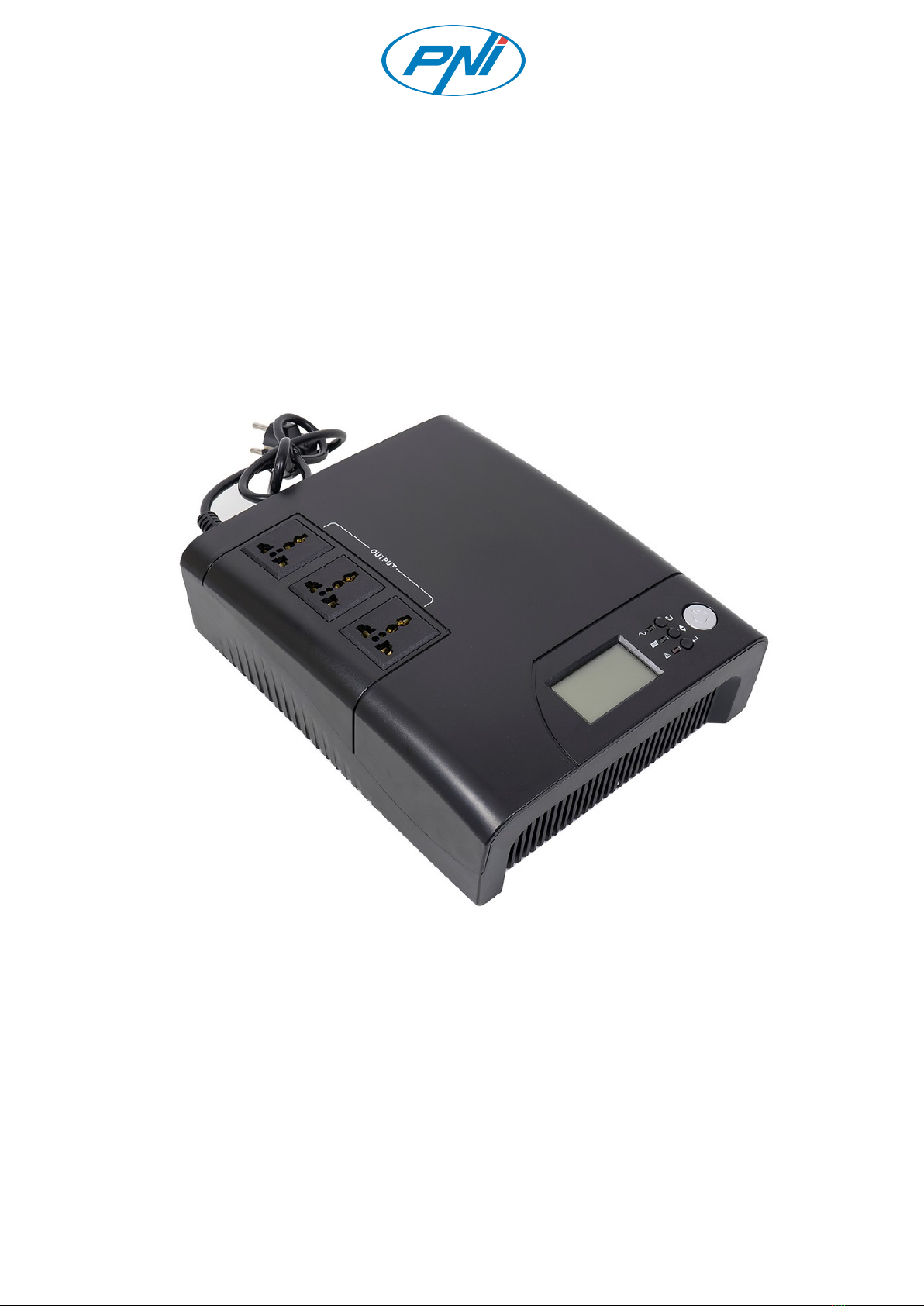

PNI GreenHouse SC1100B User manual

PNI GreenHouse SC1100B
Invertor solar / Solar inverter
RO Manual de utilizare ... 2
EN User manual ........... 17

Atentionari
1. Acest produs permite conectarea de electrice/electronice/consumatori rezistivi datorita undei de iesire sinus modificat.
2. Puteti conecta la acest invertor cu o unda sinusoidala modificata: incarcatoare de laptop, telefon mobil si aparate
foto, aparate cu motorase de putere mica si turatie fixa, prajitoare, cafetiere, cele mai multe aparate stereo,
imprimante cu jet, frigidere mici (fara compresor), televizoare, aparate video, multe cuptoare cu microunde.
3. Nu conectati la acest invertor datorita incompatibilitatii si riscului major de defectare: electrice si electronice cu
motor, compresor cu turatie variabila cum sunt frigidere,aer conditionat, Electrice si electronice cu sursa de alimentare
inductiva( transformator), imprimante cu laser, Scule electrice de mana cu motor, masini de gaurit, flex, unele ceasuri
digitale şi unele încărcătoare de baterii, variatoare de lumină, unele gadget-uri care funcţionează cu baterii reîncărcate într-
un adaptor de curent alternativ, încărcătoare şi scule de mână.
1. Inainte de utilizare, cititi toate instructiunile si marcajele de atentionare de pe invertor si baterie.
2. Pentru a reduce riscul de vatamare, incarcati doar bateriile reincarcabile cu plumb-acid (AGM). Daca folositi baterii
cu plumb-acid “umed”, acestea trebuie intretinute periodic. Incarcarea altor tipuri de baterii poate provoca pagube și
vatamari corporale.
3. Nu expuneti invertorul la ploaie, zapada sau lichide de orice tip. Invertorul trebuie folosit doar la interior.
4. Nu dezasamblati invertorul. In caz de defectiune, apelati la un centru service specializat.
5. Pentru a preveni riscul de soc electric, deconectati toate firele si opriti invertorul inaintea operatiunilor de intretinere
sau curatare.
6. Asigurati o buna ventilatie bateriei. Carcasa bateriei trebuie conceputa astfel incat sa se previna acumularea de gaz
hidrogen.
7. NU incarcati niciodata o baterie inghetata.
8. Cablurile de intrare/iesire AC trebuie sa fie din sarma de cupru de cel putin 18 AWG si sa suporte cel putin 75°C.
Cablurile pentru baterie trebuie sa fie din sarma de cupru de cel putin 6 AWG si sa suporte cel putin 75°C.
9. Fiti foarte atenti cand umblati cu scule metalice in apropierea invertorului. Scurtcircuitarea bateriei poate provoca o
explozie.
10. Cititi instructiunile de instalare si intretinere inainte de punerea in functiune a invertorului si a bateriei.
Atentionari privind vatamarea personala
1. Spalati abundent cu apa si sapun in cazul in care acidul din baterie intra in contact cu ochii, pielea sau imbracamintea
personala.
2. Evitati sa va atingeti ochii cand lucrati cu bateria.
3. Nu fumati si nu folositi surse de scantei in apropierea bateriei.
4. Indepartati obiecte precum cercei, bratari, lantisoare sau ceasuri atunci cand lucrati cu baterii. Bateriile pot produce
un curent de scurtcircuit suficient de ridicat incat sa produca topirea metalului si sa provoace, astfel, arsuri severe.
2

Introducere
PNI GreenHouse SC1100B este un invertor solar inteligent si eficient in termeni de costuri care suporta simultan
conectarea la un sistem solar si la reteau publica de curent (Solar&Utility). Ecranul LCD cu afisaj intuitiv ofera informatii
configurabile precum curentul de incarcare a bateriei, prioritate incarcare AC/solar si prioritate sursa de iesire. Cand
tensiunea bateriei este scazuta, invertorul va trece automat pe modul “AC grid” pentru a asigura curent suficient
consumatorilor.
Caracteristici:
• Invertor cu unda sinusoidala simulata (modificata)
• Controller incarcare solara integrat de 50A
•Curent de incarcare standard de 10A sau 20A de la reteaua publica
•Ecran multifunctional
•Prioritate iesire AC/solar
•Prioritate incarcare AC/solar
•Algoritm de incarcare in 3 pasi
•Protectie la scurtcircuit si supraincarcare
•Protectie la polaritate inversata
•Protectie impotriva descarcarii complete a bateriei
•Repornire automata in timpul recuperarii AC
•Curent de incarcare solara/reteaua publica reglabil

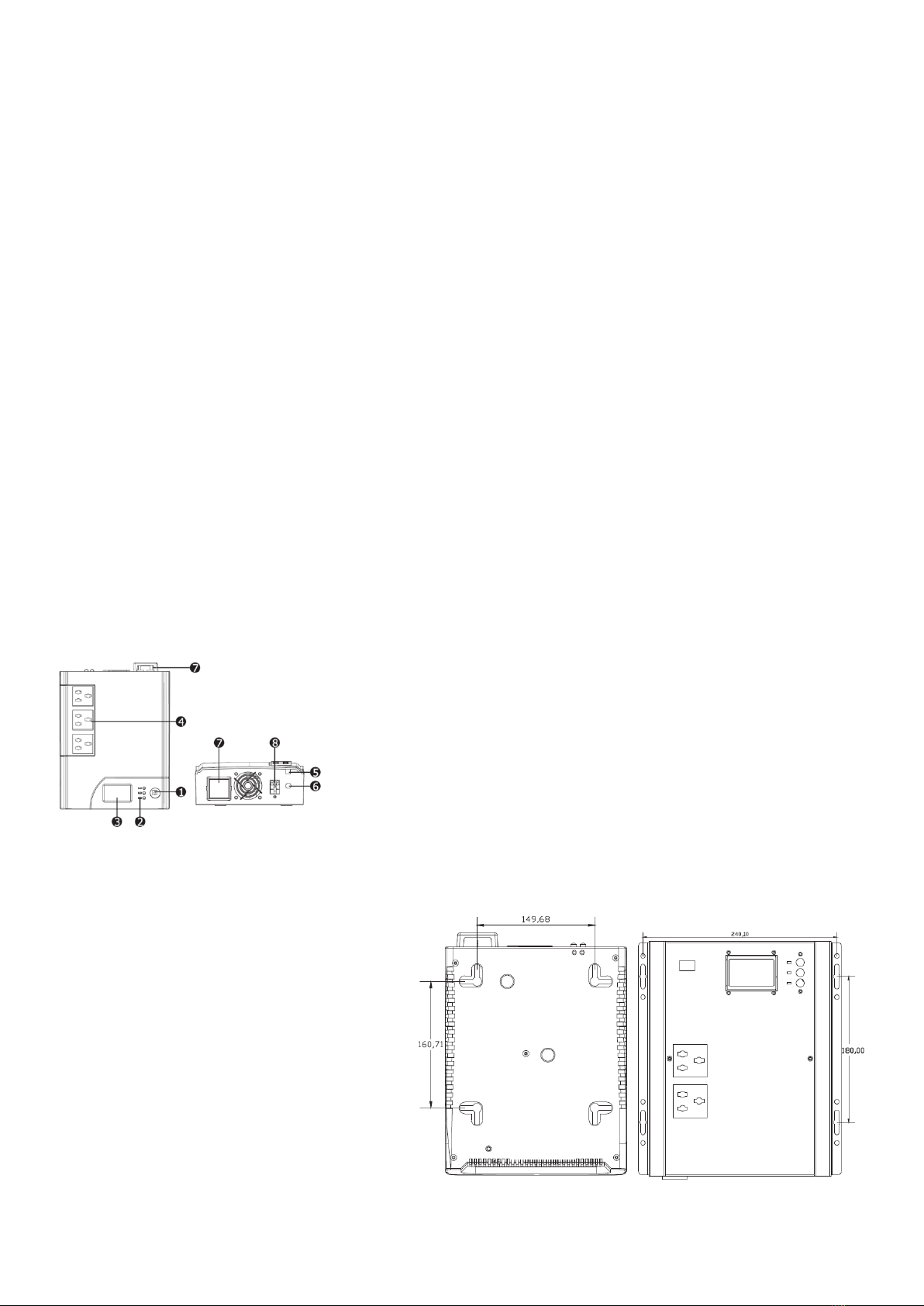

Prezentare produs
1. Intrerupator on/off
2. Indicatori status (pentru detalii,
cititi sectiunea Mod de operare )
3. Ecran LCD
4. Iesiri
5. Intrare AC
6. Intrerupere circuit intrare
7. Conectori baterie externa
8. Terminal panou solar
Instalare
NOTA: Inainte de instalare, verificati cu atentie integritatea produsului.
Invertorul poate fi instalat in pozitie verticala,
adosat unui perete.
Urmati pasii de mai jos:
1. Opriti invertorul inainte de instalarea acestuia.
2. Alegeti locatia potrivita de instalare. Consultati
imaginile alaturate pentru detalii.
3. Marcati locurile pentru dibluri. Fixati diblurile.
4. Montati invertorul pe pozitie.
Conectarea la reteaua publica de curent
Conectati cablul AC la o sursa de curent 230V.
plastic
metal case
3

Chiar daca invertorul este inchis, el va incarca oricum bateria externa conectata.

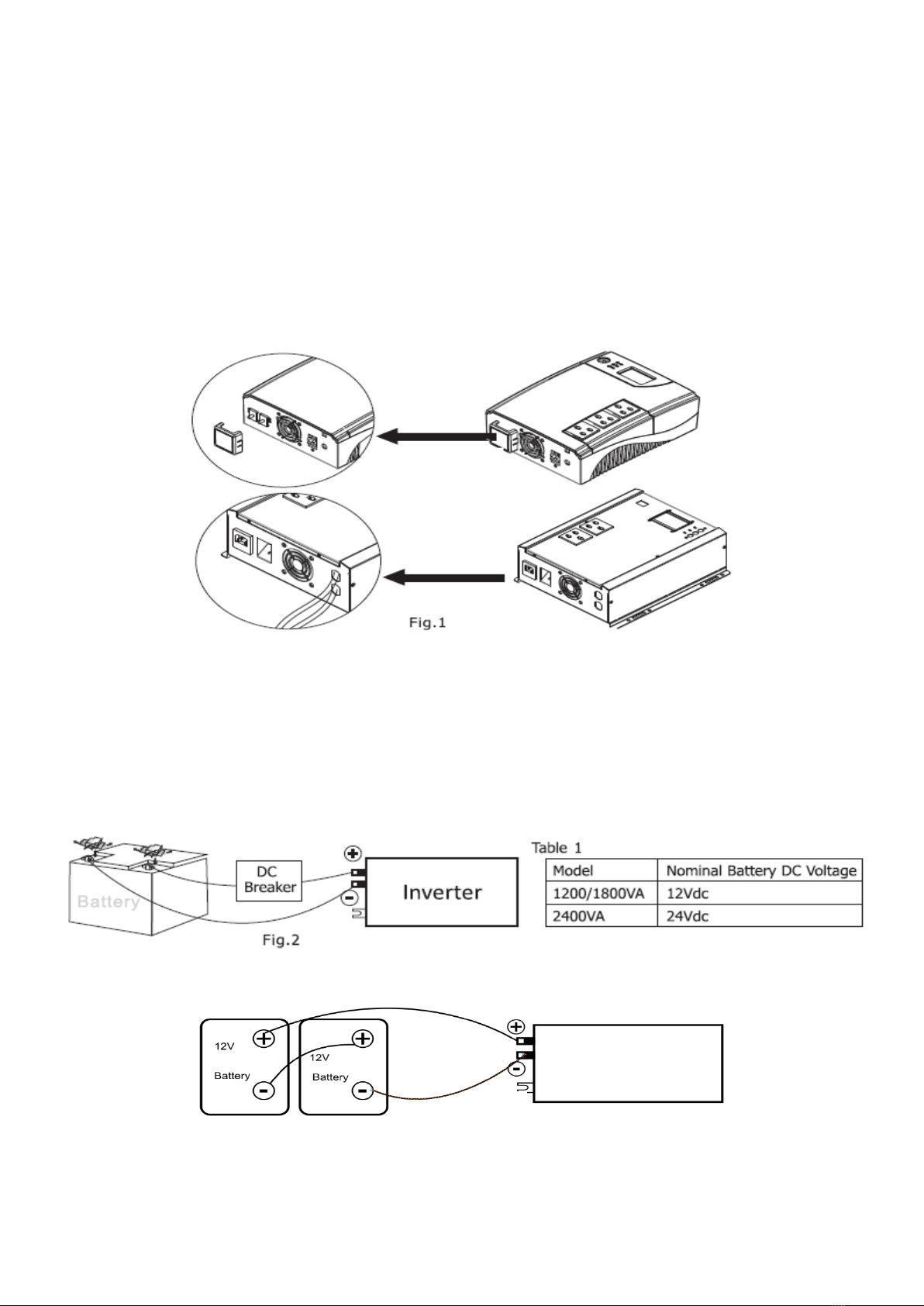

Conectarea bateriei externe
Pasul 1: Indepartati protectiile de pe terminalii bateriei.
Pasul 2: Respectati marcajele de polaritate de pe baterie
Conectati cablul ROSU la terminalul pozitiv (+);
Conectati cablul NEGRU la terminalul negativ (-).
ATENTIONARE! Va rugam sa folositi cablu corespunzator pentru conectarea bateriei.
Pasul 3: Strangeti cablurile bateriei cu piulite tip M5. Nu plasati nimic intre partea plata a terminalului bateriei si inelul
de pe cablul de conexiune la baterie, datorita temperaturilor mari care s-ar putea dezvolta in aceasta zona.
Pasul 4: Instalati un intrerupator DC (DC Breaker) pe linie pozitiva (+). Curentul intrerupatorului DC trebuie sa fie
corespunzator cu cel al bateriei conectate la invertor (75A). Tineti intrerupatorul DC inchis. (Fig. 2)
Pasul 5: Conectati bateria externa.
Nota: Pentru siguranta personala, folositi benzi pentru izolarea terminalelor bateriei inainte de punerea in functiune a
invertorului.
1) Conectarea unei singure baterii (Fig.2): Cand folositi o singura baterie, tensiunea sa trebuie sa fie egala cu
tensiunea DC nominala a invertorului (Consultati tabelul de mai jos)
2) Conectarea in serie a mai multor baterii (Fig.3): toate bateriile trebuie sa aiba aceeasi tensiune (V) si amperaj
(Ah). Suma valorilor de tensiune a bateriilor trebuie sa fie egala cu tensiunea DC nominala a invertorului.
Pasul 6: Asigurati-va ca ati conectat corect bateria si invertorul.
Polul pozitiv al bateriei (Rosu) la terminalul pozitiv al invertorului (+).
Polul negativ al bateriei (Negru) la terminalul negativ al invertorului (-).
Pasul 7: Puneti inapoi protectiile peste terminalii bateriei.
Pasul 8: Porniti intrerupatorul DC (DC Breaker).

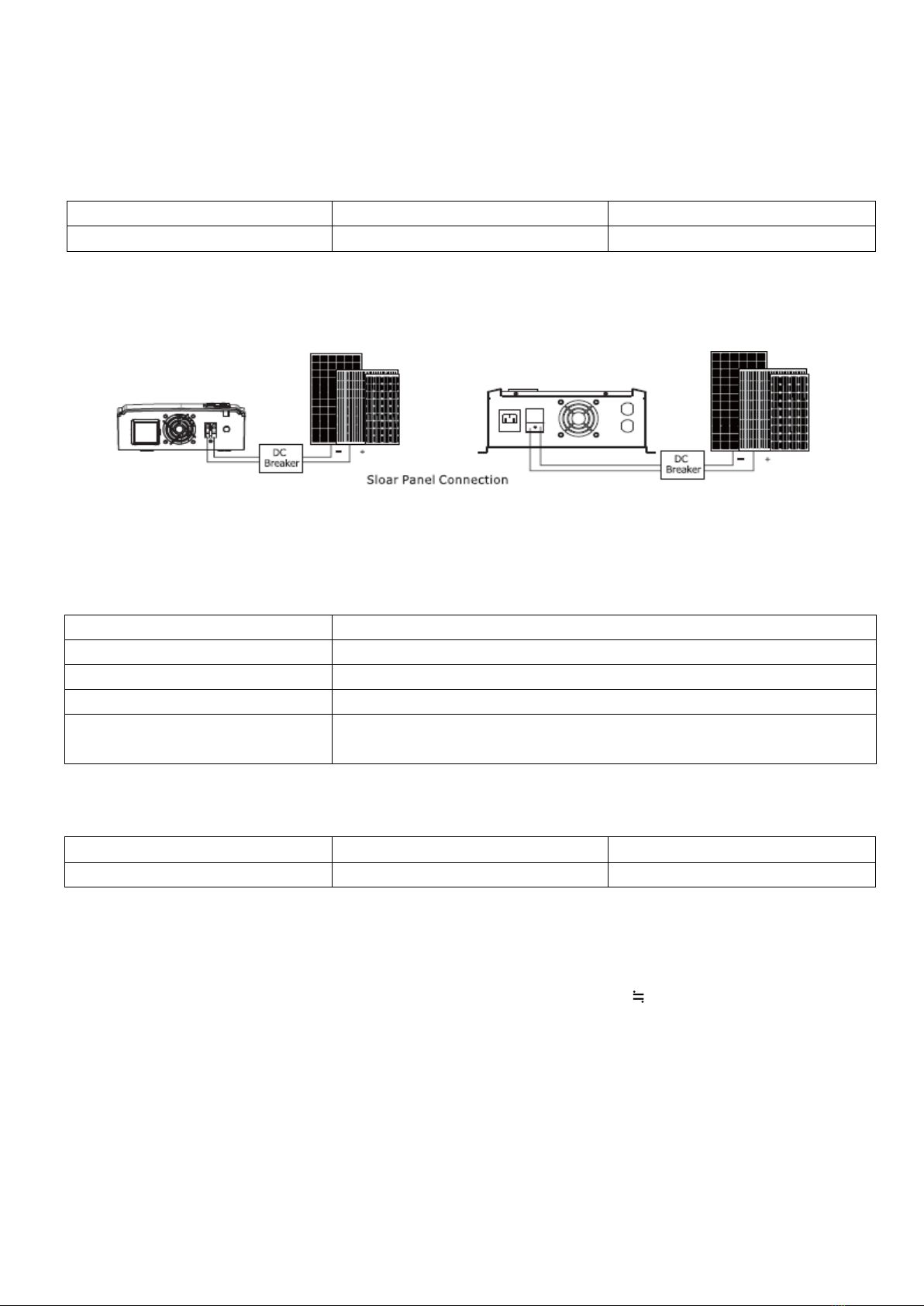

Conectarea panoului solar
Inverter
Fig.3
4

ATENTIONARI: inainte de a conecta modulele PV, instalati mai intai un intrerupator DC intre invertor si modulele PV.
Toate conexiunile trebuie executate de personal calificat.
Pentru siguranta sistemului si pentru un mod de operare eficient, folositi cabluri potrivite pentru conectarea modulelor
PV.
Pentru a reduce riscul de accidentare, folositi dimensiunile de cablu recomandate mai jos:
Amperaj tipic
Dimensiune
Valoarea cuplului
50A
8AWG
14-16Nm
Pasul 1- Conectati un cablu la polul pozitiv (+) al panoului solar si la terminalul pozitiv (+) al incarcatorului solar
Pasul 2- Conectati celalalt cablu la polul negativ (-) al panoului solar si la terminalul negativ (-) al incarcatorului solar
Alegerea modulelor PV
Inainte de a alege modulele PV, consultati mai intai cerintele de mai jos:
1. Tensiunea de circuit deschis (Voc) a modulelor PV (module fotovoltaice) nu trebuie sa depaseasca tensiunea maxima
de circuit deschis cu panoul fotovoltaic a invertorului.
MODEL
2400VA ( SC1100 )
Curent de incarcare (PWM)
50Amp
Tensiune DC sistem
24Vdc
Interval tensiune de functionare
30~32Vdc
Tensiunea maxima de circuit deschis
a panoului fotovoltaic (PV Array)
55Vdc
2. Tensiunea de putere maxima (Vmp) a modulelor PV trebuie sa fie apropiata de cel mai bun Vmp al invertorului sau
in intervalul Vmp, pentru a obtine performanta maxima. Daca unul dintre module nu indeplineste aceste cerinte, este
necesar sa aveti cateva module PV conectate in serie. Consultati tabelul de mai jos:
Model
Cel mai bun Vmp
Interval Vmp
2400VA (SC1100B)
30Vdc
30~32Vdc
Note:
Vmp: tensiunea maxima a panoului
Eficienta de incarcare a panoului fotovoltaic (PV) este maximizata daca tensiunea sistemului fotovoltaic este aproape
de cel mai bun Vmp.
Numarul maxim de module PV legate in serie: Vmp al modulelor PV * X buc. cel mai bun Vmp al invertorului
sau intervalul Vmp
Numarul maxim de module PV legate in paralel: curentul maxim de incarcare al invertorului/Imp
Numarul total de module PV=numarul de module PV in serie*numarul de module PV in paralel.
Luati un invertor de 2400VA (SC1100B) ca exemplu pentru a alege modulele PV potrivite.
Considerand ca Voc a modulului PV nu depaseste 55Vdc si Vmp maxim al modulelor PV este apropiat de 30Vdc sau in
intervalul 30Vdc ~ 32Vdc, putem alege module PV cu urmatoarele specificatii:
5

Putere maxima (Pmax)
Maximum Power (Pmax)
260W
Numarul maxim de module PV in serie
1→30.9 x 1 30 ~ 32
Tensiune putere maxima Vmp(V)
Max. Power Voltage Vmp(V)
30.9V
Curent putere maxima Imp(A)
Max. Power Current Imp(A)
8.42A
Numarul maxim de module PV in paralel
6→50A/8.42
Numarul total de module 1x6 = 6
Tensiune circuit deschis Voc(V)
Open Circuit Voltage Voc(V)
37.7V
Curent scurtcircuit Isc(A)
Short Circuit Current Isc(A)
8.89A
Numarul maxim de module PV in serie: 1
Numarul maxim de module PV in paralel: 6
Numarul total de module PV: 1 x 6=6
Mod de operare
Pornirea/Oprirea (On/Off)
Odata ce invertorul a fost instalat corect, apasati butonul on/off pentru a-l porni. Invertorul va lucra automat in “line
mode” (mod linie) sau “inverter mode” (mod invertor) in functie de puterea de intrare din reteaua publica. Apasati din
nou butonul on/off pentru a opri invertorul.
Indicatori LED & Alarme audio
Sunt 3 indicatori (verde/rosu) pe panoul frontal al invertorului.
Indicatori LED
Semnificatie
Verde
（Line）
Constant aprins
Tensiune normala intrare linie (line input)
Clipeste
Eroare tensiune intrare linie (line input)
Verde
（PV）
Constant aprins
Tensiune normala intrare PV (PV input)
Clipeste
Eroare tensiune intrare PV (PV input)
Rosu
(Eroare)
Constant aprins
Eroare
Clipeste
Atentionare
Alarme audio (buzzer)
Mesaje
Mod invertor (tensiune scazuta baterie)
Sunet o data pe secunda
110% atentionare suprasarcina
Sunet la fiecare 0.5 secunde
Supraincarcare
Sunet continuu
Eroare
Sunet continuu
Ecran LCD
Ecran
Functie
Informatii sursa intrare
Indica intrarea PV
Indica tensiunea de intrare, frecventa de intrare, tensiunea PV, tensiunea bateriei, curentul de
incarcare si versiunea.
Program de setari si informatii despre defectiuni
6

Indica programul de setari.
Indica avertizari si coduri de eroare.
Avertizare si Eroare: clipeste insotit de pictograma
Informatii iesire
Indica tensiunea de iesire, frecventa de iesire, procentul de incarcare, puterea PV, nivelul de
incarcare exprimat in Watt, versiune.
Informatii baterie
Indica nivelul bateriei 0-25%, 26-50%, 51-75% si 76-100% in mod baterie (battery mode) si
starea incarcarii in modul linie (line mode) sau in standby.
In modul AC sau in standby, va indica stadiul de incarcare a bateriei
Status
Tensiune baterie
Ecran LCD
Mod curent
constant/
Mod tensiune
constanta
<11Vdc/pcs
Cele 4 bare vor clipi pe rand.
11Vdc ~ 11.5Vdc/pcs
Bara de jos va fi aprinsa si celelalte 3 bare vor clipi
pe rand.
11.5Vdc ~ 12.5Vdc/pcs
Primele 2 bare de jos vor fi aprinse, iar celelalte 2
bare vor clipi pe rand.
>12.5Vdc/pcs
Primele 3 bare de jos vor fi aprinse, iar bara de sus
va clipi.
Mod “float”
Bateriile sunt complet incarcate.
Cele 4 bare vor fi aprinse.
In modul baterie, va indica capacitatea bateriei.
Tensiune baterie
Ecran LCD
<11Vdc/pcs
11Vdc~11.5Vdc/pcs
11.5Vdc ~ 12.5Vdc/pcs
>12.5Vdc/pcs
Informatii incarcare
Indica nivelul de incarcare 0-25%, 26-50%, 51-75% si 76-100%
0%~25% 26%~50% 51%~75% 76%~100%
Informatii mod operare
Invertorul este conectat la retea.
Invertorul este conectat la panouri PV.
7

Incarcarea este furnizata de alimentarea electrica de la reteaua publica (utility power).
Circuitul de incarcare de la reteaua publica (utility charger circuit) functioneaza.
Circuitul DC/AC al invertorului functioneaza.
Operare fara sunet
Alarmele audio si sunet taste sunt dezactivate.
Setari LCD
Apasand timp de 3 secunde butonul ENTER, invertorul va intra in modul de setari. Folositi tastele UP (sus) si DOWN
(jos) si ENTER pentru a selecta programul. Apasati Esc pentru a iesi.

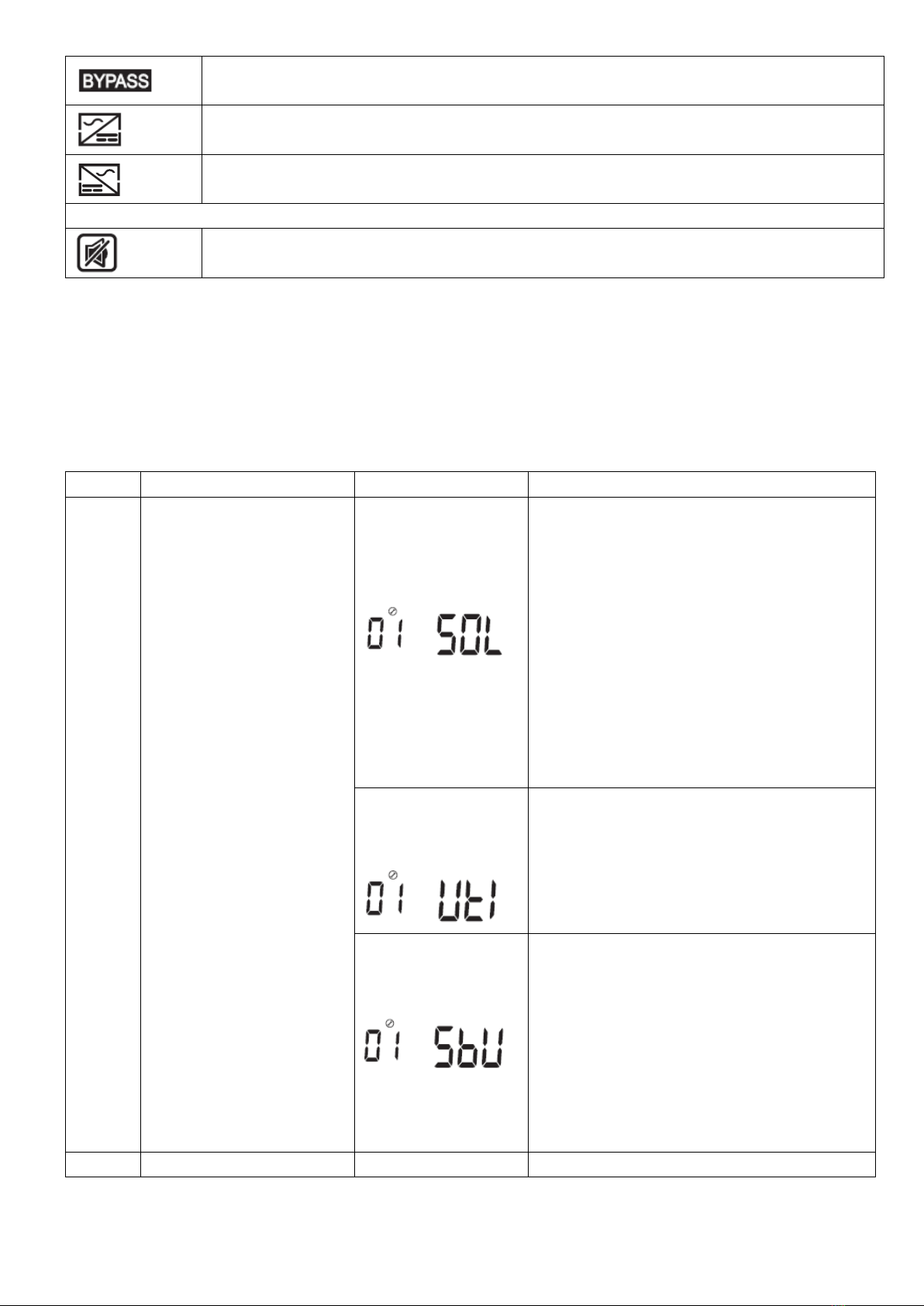

Programe setari:
Program
Descriere
Optiune selectabila
01
Prioritate sursa iesire:
Pentru a configura
prioritatea sursei de
incarcare
Prioritate Solar
Energia solara ofera putere consumatorilor ca
prima prioritate.
Daca energia solara nu este suficienta pentru a
alimenta consumatorii, energia din baterie va
furniza putere consumatorilor in acelasi timp.
Reteaua publica ofera energie consumatorilor
doar cand nici una dintre conditiile de mai sus nu
se indeplineste:
- Energia solara nu este disponibila.
- Tensiunea bateriei scade sub nivelul de cut-off
(intrerupere) sau sub nivelul setat la programul
8.
Prioritate reteaua
publica de electricitate
(Utility) (default)
Reteaua publica (Utility) va furniza energie
consumatorilor ca prima prioritate.
Energia solara va furniza energie consumatorilor
doar daca energia de la reteaua publica nu este
disponibila.
Prioritate SBU
Energia solara va furniza energie consumatorilor
ca prima prioritate.
Daca energia solara nu este suficienta pentru a
alimenta toti consumatorii, bateria va furniza
restul de energie.
Reteaua publica ofera energie consumatorilor
doar cand tensiunea bateriei scade sub nivelul
de cut-off (intrerupere) sau sub nivelul setat la
programul 8.
10A
20A
8

02
Curentul maxim de
incarcare:
Pentru a configura curentul
total de incarcare.
(Curentul maxim de
incarcare=curentul de
incarcare din reteaua
publica + curentul de
incarcare solara)
30A (default)
40A
50A
60A
70A
03
Interval tensiune de intrare
AC
Larg (default)
Interval de tensiune acceptat 90-280VAC
Ingust
Interval de tensiune acceptat 170-280VAC.
04
Frecventa iesire
50Hz (default)
60Hz.
05
Curentul maxim de incarcare
din reteaua publica.
Nota: Daca valoarea setata
la programul 02 este mai
mica decat valoarea setata la
programul 05, invertorul va
aplica curentul de incarcare
setat la programul 02, pentru
incarcarea de la reteaua
publica.
10A
20A (default)
06
Prioritate sursa de incarcare
Daca invertorul/incarcatorul functioneaza in linie, in standby sau pe mod
baterie, sursa de incarcare poate fi programata ca mai jos:
Bateria va fi prioritar incarcata de la reteaua
publica de electricitate.
Energia solara va incarca bateria doar cand nu
este disponibila energia de la reteaua publica.
Prioritate Solar
Energia solara va fi sursa prioritara de incarcare
a bateriei.
Reteaua publica va incarca bateria doar daca
energia solara nu este disponibila.
Only Solar
Energia solara va fi singura sursa de incarcare,
indiferent daca energia de la reteaua publica
este disponibila sau nu.
Reteaua
publica+Solar(default)
Curentul maxim de incarcare = curentul de
incarcare de la reteaua publica+curentul de
incarcare solara
9

Daca invertorul/incarcatorul functioneaza pe
mod baterie, doar energia solara poate incarca
bateria. Energia solara va incarca bateria daca
este disponibila si suficienta.
07

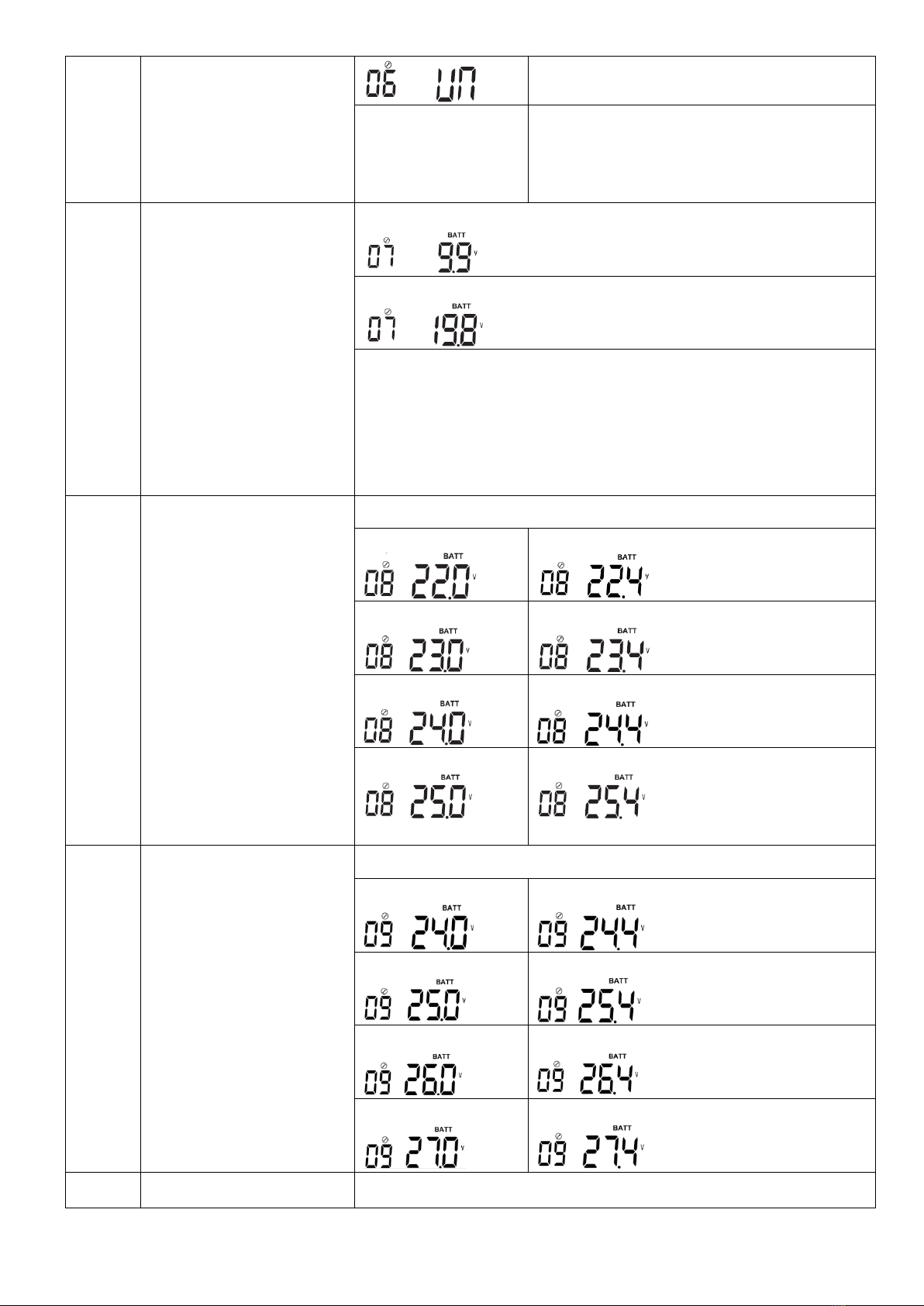

Tensiunea scazuta de
intrerupere (cut-off voltage)
Model 1200/1800VA: setare implicita 10.5V
Model 2400VA ( PNI SC1100B): setare implicita 21.0V
Pentru modelul 1200VA, intervalul este cuprins intre 9.9V-12.0V, pentru
1800VA intervalul este 10.5V-12.0V, iar pentru 2400VA ( PNI SC1100B),
intervalul este 19.8V-24.0V. Cu fiecare click cresterea este de 0.1V pentru
modele 1200/1800VA si cu 0.2V pentru 2400VA ( PNI SC1100B).
Tensiunea de intrerupere (cut-off voltage) va ramane pe nivelul setat
indiferent de procentul de incarcare.
08
Setare nivel de tensiune de
trecere pe reteaua publica
cand se selecteaza
“prioritate SBU” sau
“prioritate solar” in
programul 01
Optiuni disponibile pentru modelul 2400VA ( PNI SC1100B):
22.0V
22.4V
23.0V (default)
23.4V
24.0V
24.4V
25.0V
25.4V
09
Setare nivel de tensiune de
trecere pe mod baterie cand
se selecteaza “prioritate
SBU” sau “prioritate solar” in
programul 01
Available options in 2400VA ( PNI SC1100B) model:
24.0V
24.4V
25.0V
25.4V
26.0V
26.4V
27.0V (default)
27.4V
Optiuni disponibile pentru modelul 2400VA ( PNI SC1100B):
10

10

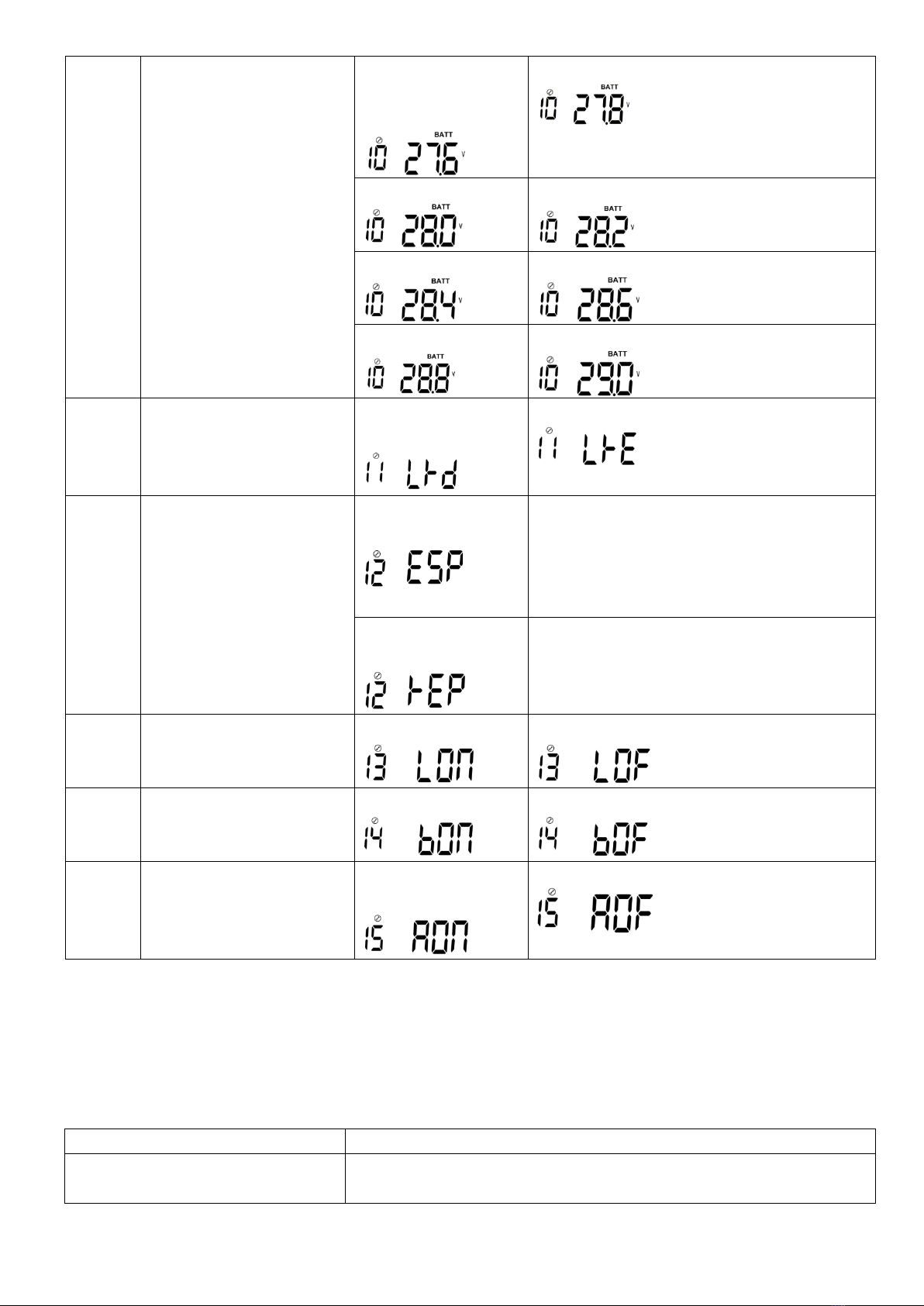

Setare tensiune baterie
complet incarcata
Baterie complet
incarcata
27.6V(default)
27.8V
28.0V
28.2V
28.4V
28.6V
28.8V
29.0V
11
Repornire automata in caz
de suprasarcina
Repornire dezactivata
(default)
Repornire activata
12
Intoarcere automata la
modul implicit de afisate
Intoarcere automata la
ecranul implicit
Daca este selectat, indiferent de modul in care
utilizatorul schimba modul de afisare, acesta se
va intoarce la modul implicit (tensiune de
intrare/tensiune de iesire) daca nu se mai apasa
nici un buton timp de 1 minut.
Ramane la ultimul
ecran (default)
Daca este selectat, ecranul va ramane pe ultimul
mod de afisare setat de utilizator.
13
Control lumina de fundal
Lumina de fundal on
Lumina de fundal off (default)
14
Control alarma
Alarma on (default)
Alarma off
15
Control sunet taste
Sunet taste on
(default)
Sunet taste off
Setari Display
Informatiile de pe ecran pot fi alternate apasand butoanele UP si DOWN. Informatiile sunt afisate in ordinea urmatoare:
tensiunea de intare, frecventa de intrare, tensiunea de iesire, frecventa de iesire, tensiunea PV, puterea PV, curentul de
incarcare, puterea PV, tensiunea bateriei, tensiunea de iesire, procentul de incarcare, incarcarea in Watt, versiunea CPU.

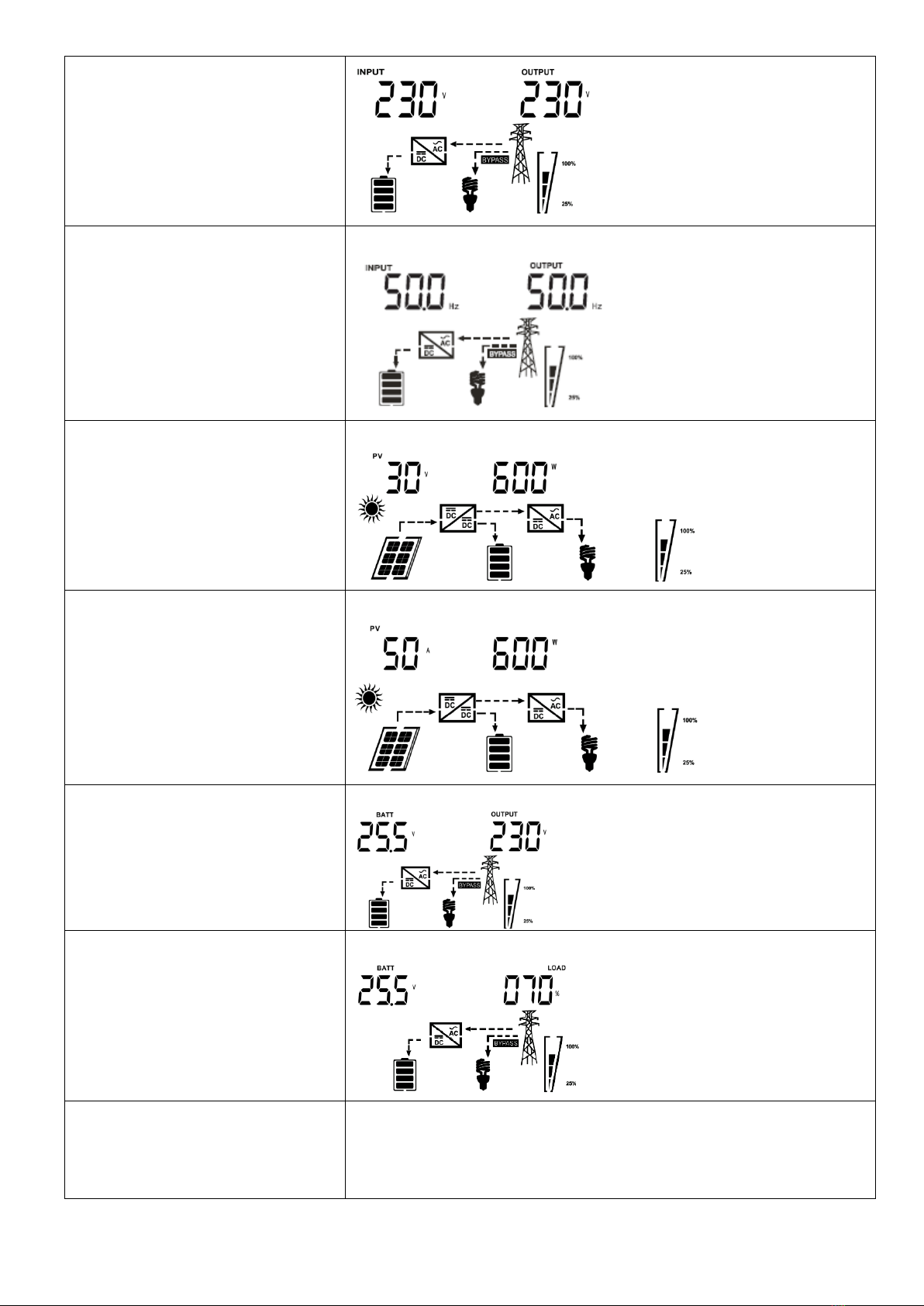

Informatii
Ecran LCD
Tensiune de intrare/Tensiune de iesire
(ecran implicit)
Tensiune de intrare=230V Tensiune de iesire=230V
11

Frecventa de intrare/Frecventa de
iesire
Frecventa de intrare =50Hz Frecventa de iesire =50Hz
Tensiune si putere PV
Tensiune PV=30V Putere PV=600W
Putere si curent de incarcare PV
Curent de incarcare PV=50A Putere PV=600W
Tensiune baterie/Tensiune de iesire
Tensiune baterie =25.5V Tensiune de iesire =230V
Tensiune baterie /Procent incarcare
Tensiune baterie =25.5V Procent incarcare =70%
Cand nivelul de incarcare este mai mic de 1KW, pe ecran va fi afisat xxxW
ca in imaginea de mai jos:
12

Tensiune baterie/Nivelul de incarcare
exprimat in Watt
Cand nivelul de incarcare este mai mare de 1kW (≧1KW), pe ecran va fi
afisat x.xxKW ca in imaginea de mai jos.
Versiune CPU
Model versiune=nor Numar versiune=1.05
Descriere mod operare
Mod operare
Descriere
Ecran LCD
Mod Standby
Nota:
Invertorul nu este pornit, dar,
totusi, invertorul poate
incarca bateria daca este
conectat la AC si la panou
fotovoltaic.
Invertorul este conectat la reteau
publica.
Invertorul incarca de la reteaua publica.
Invertorul incarca de la panoul fotovoltaic.
Mod linie (Line Mode)
Invertorul va furniza energie
consumatorilor de la reteaua publica.
Va incarca de asemenea bateria in
mod linie (line mode)
Invertorul incarca de la panoul fotovoltaic.
13

Invertorul incarca de la reteaua publica.
Mod baterie
Invertorul va furniza energie
consumatorilor de la baterie si de la
panoul fotovoltaic.
Energie de la baterie si de la sursa solara.
Energie doar de la baterie.
Coduri de eroare
Cod eroare
Descriere
Pictograma aprinsa pe ecran
00
Scurtcircuti pe iesire
01
Suprasarcina
02
Baterie slaba
03
Tensiune de iesire prea mare
04
Tensiune de iesire prea mica
05
Temperatura PV prea mare
06
Tensiune abateriei prea mare
07
Eroare ventilator
08
09
10
Curent PV prea mare
11
Tensiune PV prea mica
14

12
Tensiune PV prea mare
13
14
Frecventa de iesire este anormala
15
Tensiunea bateriei prea mica
16
Sarcina prea mare

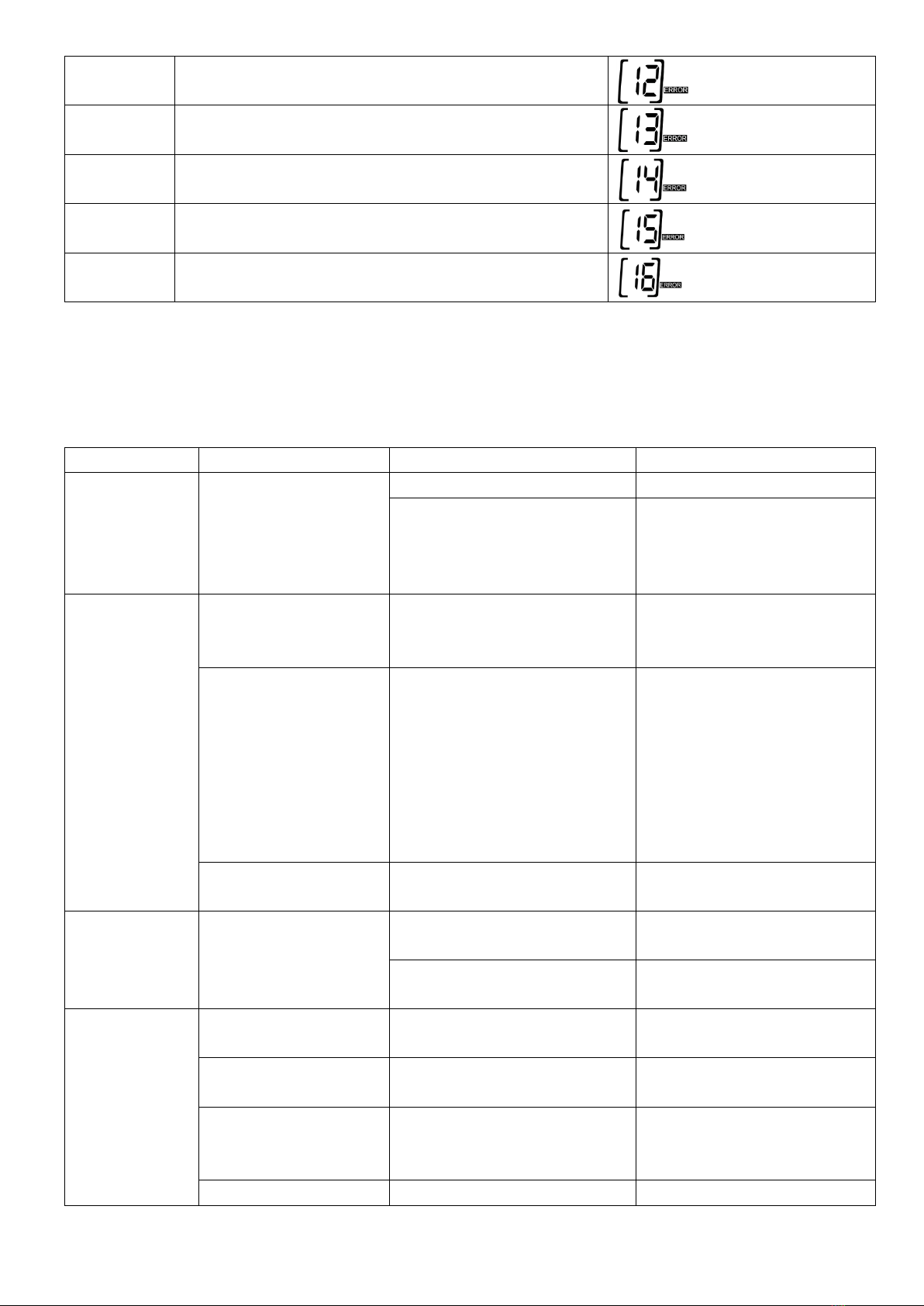

Probleme si solutii
Problema
LCD/LED/Buzzer
Explicatie / Posibila cauza
Rezolvare
In caz de lipsa
de curent,
bateria tine putin
Alarma baterie
descarcata. Rezolvati
imediat.
Tensiunea bateriei este prea mica
Incarcati bateria cel putin 8 ore.
Bateria nu este complet incarcara
nici dupa 8 ore de incarcare.
Verificati valabilitatea bateriei.
Daca bateria este prea veche,
inlocuiti-o.
Invertorul este
alimentat la
reteaua publica,
dar functioneaza
pe mod baterie.
Pe ecran, tensiunea de
intrare este 0 si ledul
verde clipeste.
Intrerupatorul AC pe intrare este
pornit.
Verificati daca intrerupatorul AC
(AC Breaker) este pornit si daca
fireel AC sunt conectate corect.
Ledul verde clipeste.
Insuficienta putere AC (Shore
power sau Generator)
1.Verificati daca firele AC sunt
prea subtiri sau prea lungi
2.Verificati daca generatorul
(daca exista) functioneaza
corect sau daca setarile de
tensiune pe intrare sunt corecte
(UPS).
Ledul verde este aprins
“Solar first” sau “SBU priority”
sunt setate ca surse prioritare.
Schimbati sursa de iesire pe
reteaua publica.
Ecranul nu afiseaza nimic
Bateria nu este conectata bine.
Verificati cablurile de conexiune
la bateria externa si terminalele.
Baterie defecta.
Replace the batteries.
Alarma sonora
continua sau
intermitenta,
Ledul rosu este
aprisn sau
clipeste.
Cod eroare 00
Scurtcircuti pe iesire.
Verificati conexiunile si
indepartati consumatorii inutili.
Cod eroare 01/16
Eroare suprasarcina. Invertorul
este in suprasarcina 110%.
Reduceti consumatorii.
Cod eroare 02/15
Baterie slaba.
Tensiunea bateriei este prea
mica.
1. Reincarcati bateria.
2. Inlocuiti bateria.
Cod eroare 03
Tensiunea de iesire este prea
Apelati la un centru service.
15

mare.
Cod eroare 04
Tensiunea de iesire este prea
mica.
Apelati la un centru service.
Cod eroare 05
Temperatura PV este prea
ridicata.
1. Verificati panourile PV
2. Apelati la un centru service.
Cod eroare 06
Tensiunea bateriei este prea
mare.
Verificati specificatiile bateriei.
Cod eroare 07
Eroare ventilator.
Inlocuiti ventilatorul.
Cod eroare 10
Curent PV prea mare.
Apelati la un centru service.
Cod eroare 11
Tensiune PV prea mica.
1. Verificati panourile PV.
2. Apelati la un centru service.
Cod eroare 12
Tensiune PV prea mare.
Cod eroare 14
Frecventa de iesire anormala.
Apelati la un centru service.
Specificatii tehnice
MODEL
2400VA ( PNI SC1100B)
CAPACITATE
1440W
INTRARE
Tensiune
230VAC
Interval tensiune
170~280 VAC(Narrow Range)
90~280 VAC(Wide Range)
IESIRE
Reglare tensiune (Mod baterie)
+10/-18%
Timp transfer
20 ms typical
Froma unda
Unda sinusoidala modificata
BATERIE
Tensiune baterie
24VDC
Tensiune incarcare “float”
27.4VDC ± 0.2VDC
Curent maxim de incarcare
10A or 20A
INCARCARE SOLARA
Curent maxim de incarcare
50A
Tensiune sistem
24VDC
Interval tensiune de operare
30~32VDC
Tensiune maxima circuit deschis
panou solar
55VDC
Alte detalii
Dimensiuni
295 x 230 x 85
Greutate
2.8
Declaratie UE de conformitate simplificata
SC ONLINESHOP SRL declara ca Invertor solar PNI GreenHouse SC1100B este in conformitate cu
Directiva EMC 2014/30/EU, Directiva 2006/42/EC si Directiva LVD 2014/35/EU. Textul integral al declaratiei
UE de conformitate este disponibil la urmatoarea adresa de internet:
https://www.mypni.eu/products/7525/download/certifications
16

USER MANUAL
SOLAR INVERTER/CHARGER
PNI GreenHouse SC1100B
17

General Precautions
1. Before using it, read all instructions and cautionary markings on:
(1) inverter (2) the batteries (3) this manual
2. CAUTION --To reduce risk of injury, charge only lead-acid rechargeable batteries. If customer use flooded batteries,
they must maintain them usually. Other types of batteries may cause damage and injury.
3. Do not expose it to rain, snow or liquids of any type. It is designed for indoor.
4. Do not disassemble it. Take it to a qualified service center when service or repair is required.
5. To prevent the risk of electric shock, disconnect all wiring before attempting any maintenance or cleaning. Turning
off
the unit will not reduce this risk.
6. WARNING: Provide ventilation to outdoors from the battery compartment. The battery enclosure should be designed
to prevent accumulation and concentration of hydrogen gas at the top of the compartment.
7. NEVER charge a frozen battery and connect the inverter with 12V to 24V battery.
8. Input/output AC wiring must be no less than 18 AWG gauge copper wire and rated for 75°C or higher. Battery cables
must be rated for 75°C or higher and should be no less than 6AWG gauge.
9. Be extra cautious when working with metal tools around batteries. Short-circuiting the batteries could cause an
explosion.
10. Read the battery manufacturer's installation and maintenance instructions prior to operating.
Personnel Precautions
1. Have plenty of fresh water and soap nearby in case battery acid contacts skin, clothing or eyes.
2. Avoid touching eyes while working near batteries.
3. NEVER smoke or allow a spark or flame in vicinity of a battery.
4. Remove personal metal items such as rings, bracelets, necklaces, and watches when working with batteries. Batteries
can produce a short-circuit current high enough to make metal melt, and could cause severe burns.
5. If a remote or automatic generator start system is used, disable the automatic starting circuit or disconnect the
generator to prevent accident during servicing.
18

Introduction
It is a cost effective, intelligent solar inverter which accept Solar&Utility input at the same time. The comprehensive LCD
display offers user-configurable and easy-accessible button adjustment such as battery charging current, AC/solar
charger priority and output source priority. When battery voltage low, it will automatically switch to AC grid to supply
continuously power to the loads.
Features:
•Simulated sine wave inverter
•Built-in 50 amp solar charge controller
•10A or 20A standard charging current from utility
•MFD (multi-function display)
•AC/solar priority for output via MFD
•AC/solar priority for charging via MFD
•Smart user friendly interface
•3 step charging algorithm
•Overload&short-circuit protection
•Battery reverse polarity protection
•Deep discharge protection
•Auto restart while AC is recovering
•Adjustable solar and utility charging current
Product Overview
1. Power switch
2. Status indicators(please see the
Operation section for the details)
3. LCD display
4. Output receptacles
5. AC input
6. Input circuit breaker
7. External battery connectors
8. Solar panel terminal
Installation
NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged.
Mounting the unit
The unit only can be mounted vertically to a wall
surface.
Please follow below steps:
1. Turn off the unit before mounting.
2. Select an appropriate mounting location. Use a
horizontal and the length at one must be 80mm
and mark the two ends on the wall.(see right chart)
3. Drill two marks by screws.
4. Mount the unit by positioning the key-hole slots
over the mounting screws.
plastic
metal case
19

Connect to utility and charge
Plug the AC input cord to the wall outlet. The unit will automatically charge the connected external battery even though
the unit is off.
Connect external battery
Step1: Away the cover of external battery terminal.
Step2: Following battery polarity guide printed near the battery terminal.
RED cable to the positive terminal(+);
BLACK cable to the negative terminal(-).
WARNING! Please use the appropriate battery cable.
Step3: Tight the battery cables with the M5 nuts .Do not place anything between the flat part of battery terminal and
the battery cable ring terminal or overheating may occur.(See Fig.1)
Step4: Install a DC Breaker in a positive line. The rating of the DC Breaker must be according to the inverter’s battery
current(75Amp).Keep the DC Breaker off.(See Fig.2)
Step5: Connect battery cable to the external batteries.
Note: For the user operation safety, we strongly recommend that you should use tapes to isolate the battery
terminals
before you start to operate the unit.
1) Single battery connection(Refer to Fig.2): When using a single battery, its voltage must be equal to the Nominal
DC Voltage of the unit.(See below Table 1)
2) Multiple batteries in series connection(Refer to Fig.3): All batteries must be equal in voltage and amp hour capacity.
The sum of their voltages must be equal to the Nominal DC Voltage of the unit.
3) Multiple batteries in parallel connection(Refer to Fig.4): Each battery's voltage must be equal to the Nominal DC
Voltage of the unit.
Inverter
Fig.3
20
