PNI GreenHouse SC3500 User manual

PNI GreenHouse SC3500
Manual de utilizare
6KW 48V MPPT

1
DESPRE ACEST MANUAL
Introducere
Acest manual descrie modul de instalare, asamblare, functionare si intretinere al invertorului PNI SC3500.
Va rugam sa cititi acest manual cu atentie inainte de instalare si utilizare. Pastrati acest manual pentru
referinte viitoare.
Acest manual ofera instructiuni de instalare si siguranta, precum si informatii despre sculele, echipamentele si
cablurile necesare.
Urmatoarele cazuri nu intra in sfera garantiei:
(1) Depasirea perioadei de garantie.
(2) Numarul de serie a fost sters sau s-a pierdut.
(3) Capacitatea bateriei a scazut sau bateria a fost deteriorata.
(4) Invertorul s-a deteriorat in timpul transportului, prin nefolosinta indelungata sau prin alte
cauze externe.
(5) Invertorul a fost deteriorat de cauze si dezastre naturale.
(6) Invertorului s-a deteriorat din cauza tensiunii de alimentare neadecvate sau a conditiilor de
functionare necorespunzatoare.
INSTRUCTIUNI DE SIGURANTAA
ATENTIE: Acest capitol contine informatii importante de siguranta si de functionare.
Cititi aceste instructiuni si atentionari cu atentie.
1. Inainte de a pune in functiune invertorul, citit toate instructiunile si marcajele de siguranta de pe
unitate sau de pe baterie.
2. AVERTIZARE --Pentru a reduce riscul de ranire, folositi doar baterii reincarcabile cu plumb acid.
Folosirea altor tipuri de baterii poate duce la ranirea personala si la daune aduse proprietatii.
3. Nu dezasamblati unitatea. In caz de defectiune, apelati la un centru service specializat. Reasamblarea
incorecta poate duce la soc electric sau la incendiu.
4. Pentru a reduce riscul de electrocutare, deconectati toate cablurile inainte de a intretine sau curata
invertorul. Doar oprirea invertorului nu va reduce risucl de soc electric.
5. AVERTIZARE –Doar personal calificat poate instala invertorul si bateria.
6. NU incarcati niciodata o baterie inghetata.
7. Pentru functionarea optima a acestui invertor, respectati specificatiile tehnice cand alegeti cablurile
necesare. Este foarte important sa folositi in mod corect invertorul.
8. Fiti foarte atenti cand folositi scule metalice in apropierea bateriei. Daca, din greseala, scapati obiecte
metalice pe baterie, se pot produse scantei care la randul lor pot produce scurtciruit si incendiu.
9. Urmati cu atentie instructiunile cand deconectati terminalele AC si DC.
10. IMPAMANTAREA - Acest invertor trebuie impamantat. Asigurati-va ca respectati toate regulile si
normale locale cand instalati un invertor.
11. Nu scurtcircuitati niciodata iesirea AC si intrarea DC. Nu conectati invertorul la reteaua publica de
energie daca aveti scurtcircuit pe intrarea DC.
12. Atentie!! Doar personal calificat poate efectua operatiuni de service pe acest invertor. Daca ati urmat
instructiunile din tabelul cu probleme si solutii, dar defectiunea tot persista, apelati la un centru service
specializat.

2
INTRODUCERE
Acesta este un invertor/incarcator multi-functional, care combina functiile unui invertor, incarcator solar si
incarcator de baterii pentru a oferi o sursa de energie neintreruptibila. Ecranul LCD al invertorului ofera
utilizatorului informatii precum curentul de incarcare a bateriei, prioritate incarcare AC sau Solar, si tensiunea
de intrare in functie de aplicatii.
Caracteristici









Invertor cu unda sinusoidala pura
Tensiune de intrare configurabile pentru electrocasnice si computere prin ecranul LCD
Curent de incarcare baterie configurabil in functie de aplicatii prin ecranul LCD
Prioritate incarcare solara sau AC configurabila prin ecranul LCD
Compatibil cu tensiunea de retea sau cu puterea generatoarelor
Controller incarcare solara MPPT 80A
Protectie la suprasarcina/supraincalzire/scurtcircuit
Functie de incarcare inteligenta a bateriei pentru mai bune performante ale bateriei
Functie de pornire la rece
Descriere sistem de baza
Ilustratiile de mai jos arata arhitectura de baza a unui sistem cu invertor. Pentru a avea un sistem complet
functional, aveti nevoie si de:
Generator sau Retea.
Baterie
Module PV
In functie de nevoile si cerintele dvs. se pot implementa diferite arhitecturi de sisteme.
Invertorul poate alimenta diferite electrocasnice si echipamente casnice sau de birou, precum lumini,
ventilatoare, frigidere si aparate de aer conditionat.

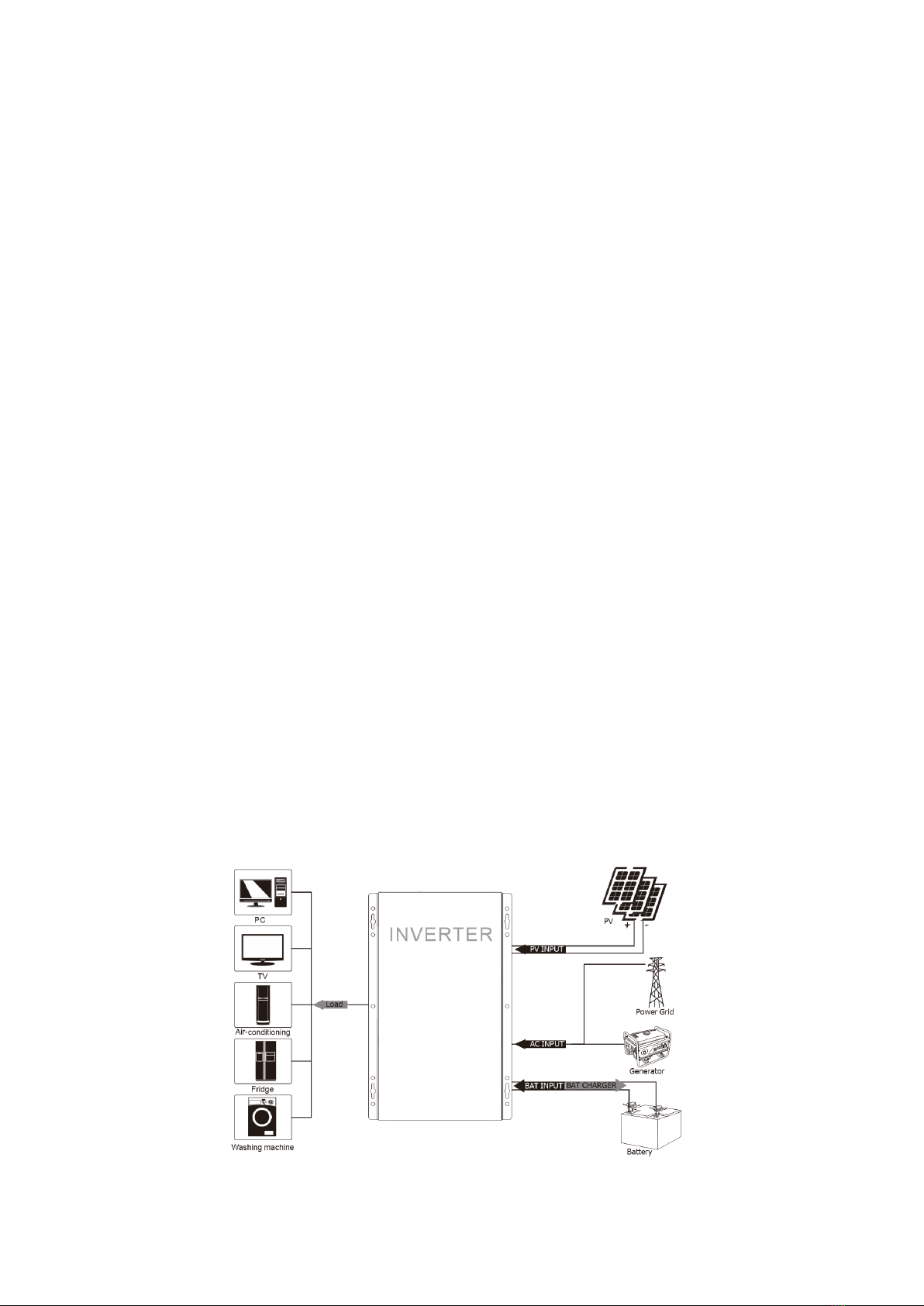

Img 1 Sistem solar hibrid

3
Prezentare produs
NOTA: Pentru modul de instalare si functionare in
paralel, cititi instructiunile dedicate acestui subiect.
1.
Intrerupator on/off si Power saver
2.
Ecran LCD
3.
Indicatro status
4.
Indicator descarcare/incarcare
5.
Indicator eroare
6.
Butoane functii
7.Port control de la distanta
8.BAT -
9.FAN
10.BAT +
11.
Port WI-FI
12.
Port de comunicare USB
13.
Intrerupator bupass/intrare AC
14.AC output breaker
15.
AGS (Auto Generator Start)
16.BTS
17.
Intrare AC
18.
Iesire AC
19.
Intrare PV
20.
Impamantare

4
INSTALARE
Continutul pachetului
Iniante de a instala invertorul, verificati integritatea acestuia. Verificati ca nici o componenta a invertorului
sa nu fie deteriorata la transport. Continutul pachetului:
Invertor x 1
Manual de utilizare x 1
Cablu USB x 1
Software CD x 1
Linie BTS Line x 1(optional)
Cheie WIFI x 1(optional)
Remote Line x 1(optional)
Pregatire
Inainte de a conecta toate cablurile, desfaceti carcasa invertorului.

5
Instalarea invertorului.
Conectarea bateriei
ATENTIE: Pentru a utiliza invertorul in mod sigur si pentru a respecta toate regulamentele, este necesar sa
instalati intre baterie si invertor o protectie separata in caz de supracurent DC sau un dispozitv de deconectare.
In unele aplicatii ar putea sa nu fie necesara instalarea unui dispozitiv de deconectare, in orice caz, este
recomandat sa instalati o protectie la cupracurent.
ATENTIONARE!Toate conexiunile trebuie efectuate de personal calificat.
ATENTIONARE! Pentru siguranta dvs si a dispozitivului, folositi doar tipurile de
cablu recomandate pentru conectarea bateriei. Pentru a reduce riscul de
accidentare, respectati cerintele tehnice ale cablurilor necesare.

6
Cabluri recomandate pentru conectarea bateriei:
Model
Amperaj
capacitate
min. baterie Dimens.
cablu
Valoare
cuplu
4024
200A
400AH
2*2AWG
2~ 3 Nm
5024
250A
600AH
2*1AWG
2~ 3 Nm
4048
100A
400AH
1*2AWG
2~ 3 Nm
5048
130A
600AH
1*1AWG
2~ 3 Nm
6048
150A
800AH
2*3AWG
2~ 3 Nm
8048
200A
1000AH
2*2AWG
2~ 3 Nm
10048
250A
1200AH
2*1AWG
2~ 3 Nm
12048
300A
1400AH
3*2AWG
2~ 3 Nm
Pentru a conecta bateria, urmati pasii de mai jos:
1. Conectati terminalii sub forma de inel ai bateriei conform specificatiilor.
2. Conectati bateria potrivita in functie de tipul de invertor. Este recomandat sa conectati o baterie cu o
capacitate de cel putin 400Ah pentru un invertor de 4KW-5KWDC24V, cu o capacitate de cel putin 400Ah
pentru un invertor de 4KW-6KW DC48V si cu o capacitate de cel putin 600Ah pentru un invertor de
8KW-12KW.
NOTE: folositi doar baterii cu plumb acid sau baterii GEL/AGM.
3. Introduceti inelele de pe cablurile de conexiune ale bateriei in conectorii invertorului si strangeti bine
Sigurati-va ca ati respectat polaritatea.
ATENTIONARE: Pericol de electrocutare
In timpul conectarii bateriei, fiti foarte atenti, datorita tensiunii ridicate.
ATENTIE!! Nu puneti nimic intre conectorul invertorului si terminalul sub forma de inel de pe
cablul de legatura al bateriei. In caz contrar, acea zona s-ar putea supraincalzi.
ATENTIE!! Nu aplicati sublstante anti-oxidante pe terminali, inainte de a fixa bine conexiunile.
ATENTIE!! Inainte de a finaliza ocnexiunile DC sau inainte de a inchide intrerupatorul DC,
asigurati-va ca DC (+) este conectat la DC (+) siDC (-) este conectat la DC (-).

7
Conexiuen intrare/iesire AC
ATENTIE!! Inainte de a conecta sursa de alimentare AC, instalati un intrerupator AC separat intre invertor si
sursa de alimentare AC. Acesta va asigura ca invertorul este complet deconectat in timpul operatiunilor de
intretinere si protejat de supracurentul de pe intrarea AC. Intrerupatorul AC recomandat este de
40A pentru 4KW-6KW, 80A pentru 8KW-12KW.
ATENTIE!Toate conexiunile trebuie efectuate de personal calificat.
ATENTIE! Este foarte important pentru siguranta sistemului si pentru o functionare corecta sa folositi
cablurile recomandate pentru conexiunile AC. Pentru a reduce riscul de accidentare, folositi dimensiunile de
cabluri recomandate mai jos.
Cerinte cabluri conexiune AC
Model
Calibru Valoarea cuplului
4KW-5KW
10AWG
1.4-1.6Nm
6KW-8KW
8AWG
1.4-1.6Nm
10KW-12KW
2*10AWG
1.6-1.8Nm
Urmati pasii de mai jos pentru a efectua conexiune de intrare/iesire AC:
1. Inainte de a efectua conexiune de intrare/iesire AC, porniti intrerupatorul DC.
2. Indepartati izolatia de 10mm de pe cei 6 conducatori. Si scurtati conductorul faza L si null N 3 mm.
3. Introduceti firele de intrare AC conform polaritatii indicate pe blocul terminal si strangeti bine suruburile.
Asigurati-va ca ati conectat mai intai conectorul PE
4. →Impamantare (galben-verde)
5. L→LINE - Faza (maro sau negru)
6. N→Neutral - Null (albastru)
ATENTIE:
Asigurati-va ca sursa de alimentare AC este deconectata inainte de a efectua conexiunile.
7. Apoi, introduceti firele de iesire AC conform polaritatii indicate pe blocul terminal si strangeti bine suruburile.
Asigurati-va ca ati conectat mai intai conectorul PE
→Ground - Impamantare (galben - verde)

8
L→LINE - Faza (maro sau negru)
N→Neutral - Null (albastru)
8. Asigurati-va ca toate conexiunile sunt bine facute si suruburile bine stranse.
ATENTIE: Unele electrocasnice cum ar fi aerul conditionat necesita cel putin 2~3 minute pentru a porni
pentru ca necesita timp pentru a echilibra gazul refrigerant in circuit. Daca are loc o intrerupere brusca a
curentului si o revenire la scurt timp, aceasta poate cauza defectarea dispozitivului conectat. Pentru a
preveni astfel de situatii, verificati daca dispozitivul dvs. de aer conditionat este echipat cu functia pornire
intarziata. Daca este conectat, in astfel de situatii, invertorul va intra in eroare de suprasarcina si va
intrerupa alimentarea dispozitivului dvs. pentru a-l proteja.
Conexiune PV
ATENTIE: Inainte de a conecta modulele PV, instalati separat un intrerupator DC intre invertor si
modulele PV.
AVERTIZARE!Toate conexiunile trebuie efectuate de personal calificat.
AVERTIZARE!Este foarte important pentru siguranta sistemului si pentru o functionare corecta sa
folositi cablurile recomandate pentru conexiunile AC. Pentru a reduce riscul de accidentare, folositi
dimensiunile de cabluri recomandate mai jos.
Model Amperj Dimensiune cablu Cuplu
4024-80A
5024-80A
80A
8 AWG
1.6-1.8Nm
4048-80A
5048-80A
6048-80A
80A
8 AWG
1.6-1.8Nm
8048-100A/200A
10048-100A/200A
12048-100A/200A
100A/200A
6AWG/2*6AWG
1.8-2.0Nm
Alegerea modulelor PV:
Cand alegeti modulele PV, luati in considerarea urmatorii parametri:
1. Tensiunea de circuit deschis (Voc) a modulelor PV nu trebuie sa depaseasca tensiunea de circuit deschis a
invertorului.
2. Tensiunea de circuit deschis (Voc) a modulelor PV trebuie sa fie mai mare decat tensiunea minima a bateriei.
Mod incarcare solara
MODEL INVERTOR 24V 48V
ATENTIE: Important
Asigurati-va ca respectati polaritatea conexiunilor AC. Daca firele L si N sunt conectate invers, ar putea
cauza scurtcircuit pe retea daca invertoarele opereaza in paralel.

9
Tensiune maxima circuit deschis panouri PV
145Vdc
Interval tensiune panouri PV MPPT
30V-130V
60V-130V
Tensiune minima baterie pentru incarcare PV Tensiune baterie +3Vdc
Urmati pasii de mai jos pentru a efectua conexiunile modulelor PV:
1. Indepartati izolatia de 10 mm de pe conductorii pozitiv si negativ
2. Verificati polaritatea cablurilor conectate. Apoi, conectati polul pozitiv (+) a
cablului de conexiunea la polul pozitiv (+) a conectorilor de intrare PV.
Conectati polul negativ (-) a cablului de conexiunea la polul megativ (-) a
conectorilor de intrare PV.
3. Asigurati-va ca toate conexiunile sunt bine facute si suruburile bine stranse.
Conexiunile PV
Optiunea de conectare 1
4-6KW MPPT 80A PV Input
Optiunea de conectare 2
8-12KW MPPT 80A/100A PV Input
Optiunea de conectare 3
8-12KW MPPT 160A /200A PV Input
Configurare module PV recomandata

10
Specificatii moduel pV（de
referinta）-260W
-Vmp:30.9Vdc
-Imp:8.42A
-Voc:37.7Vdc
-Isc:8.89A
-Celule:60
Invertor Intrare solara Numar module
24V/80A
3S3P
9PCS
48V/80A
3S6P
18PCS
48V/100A
3S7P
21PCS
48V/200A
3S7P*2
21PCS*2

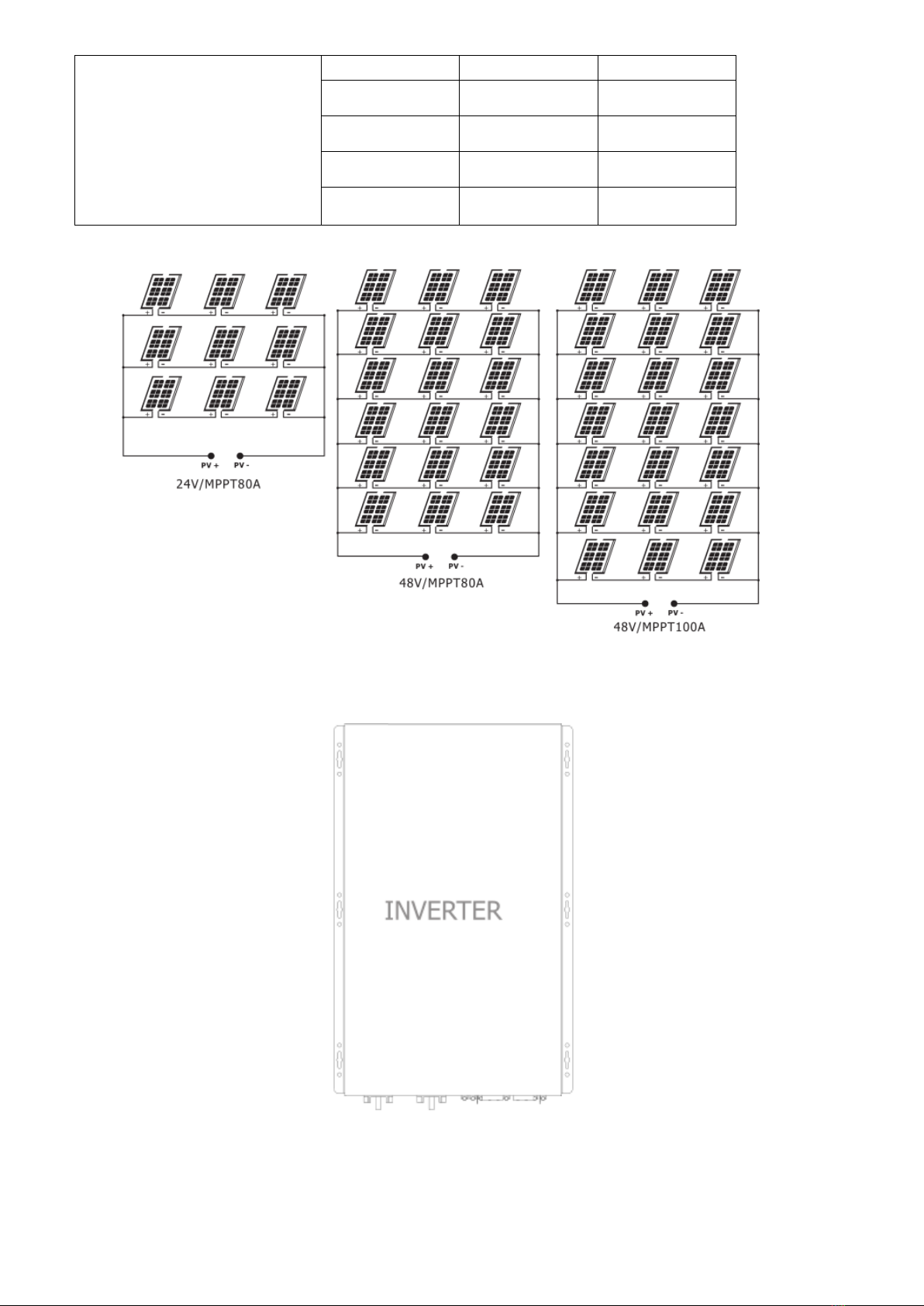

Schema instalare panouri solare
Asamblare finala
Dupa ce ati conectat toate cablurile, puneti la loc capacul invertorului si fixati-l in suruburi.
Conexiuni linii de comunicare
Folositi cablurile de comunicare incluse pentru a conecta invertorul al PC. Introduceti CD-ul intr-un computer
si sintalati software-ul de monitorizare. Pentru detalii privind software-ul,

11
consulati manualul de utilizare de pe CD.
Instructiuni de utilizare
Pornire/Oprire/Economisire energie
Invertorul are 3 status-uri: "ON(Power Saver)”"INVERTER OFF”si "ON”
Cand intrerupatorul este pe pozitia "INVERTER OFF”, invertorul este oprit.
Cand intrerupatorul este pe pozitia "ON(Power Saver)” sau "ON", invertorul este pornit.
Functia Power saver (economisire energie) este destinata economisirii bateriei cand nu sutn consumatori sau cand
consumatorii functioneaza rar. Ori de cate ori sarcina AC (mai mare de 25 watts) este pornita, invertorul recunoaste
nevoia de energie si incepe imediat sa furnizele tensiunea maxima pe iesire. Cand nu este detectata nici o sarcina (sau mai
mica de 25 watts), invertorul se intoarce la modul de cautare pentru a reduce consumul de energie al bateriei. In modul
"ON(Power Saver)", invertorul va trage energie doar atunci cand este nevoie, astfel consumul in stare inactiva este redus
semnificativ.
Control de la distanta
In afara de panoul de control de pa partea frontala a invertorului, un panou de control conectat la portul RJ 11 pe partea
DC a invertorului printr-un cablu standard de telefon poate de asemenea controla invertorul. Daca un panou suplimentar
de control este conectat la invertor prin "portul de control de la distanta" impreuna cu panoul de contro, al invertorului,
cele doua panouri de control vor opera in paralel.
Oricare panou trimite comanda de la "OFF”la "Power saver off' sau"Power saver on" invertorul va porni. Cand comenzile
celor doua panouri intra in conflict, Invertorul va primi comenzile dupa prioritatea de mai jos:
Power saver on/Power saver off/Power off, Doar cand ambele panouri sunt pe pozitia "Unit Off', atunci invertorul se va
opri.
Lungimea maxima a cablului este de 10 metri.
Nu taiati niciodata cablul de telefon cand cablul este conectat la invertor si bateria este conectata la invertor, chiar daca
invertorul este oprit. Daca se produce scurtcircuit pe cablu in timpul taierii, se va distruge placa de baza.

12
Semnal releu neenergizat
Exista un releu neenergizat (3A/250VAC) disponibil pe panoul din spate. Poate fi folosit pentru a furniza
smenal catre dispozitivele externe cand tensiunea bateriei atinge nivelul de atentionare.
Status unitate Conditie Port releu
Power Off
Unitatea este oprita si nu este alimentat nici un consumator.Inchis
Power On
Output is powered from Utility
Inchis
Consumatorii
se alimenteaza
de la baterie
Program 01
setat ca Retea
Tensiune baterie < avertizare
tensiune DC scazuta
Deschis
Tensiune baterie > Setare
valoare in Program 21 sau
bateria atinge stadiul floating
Inchis
Program 01
setat ca SBU
sau prioritate
Solar.
Tensiune baterie < Setare
valoare in Program 20
Deschis
Tensiune baterie >Setare
valoare in Program 21 sau
bateria atinge stadiul floating
de incarcare
Inchis

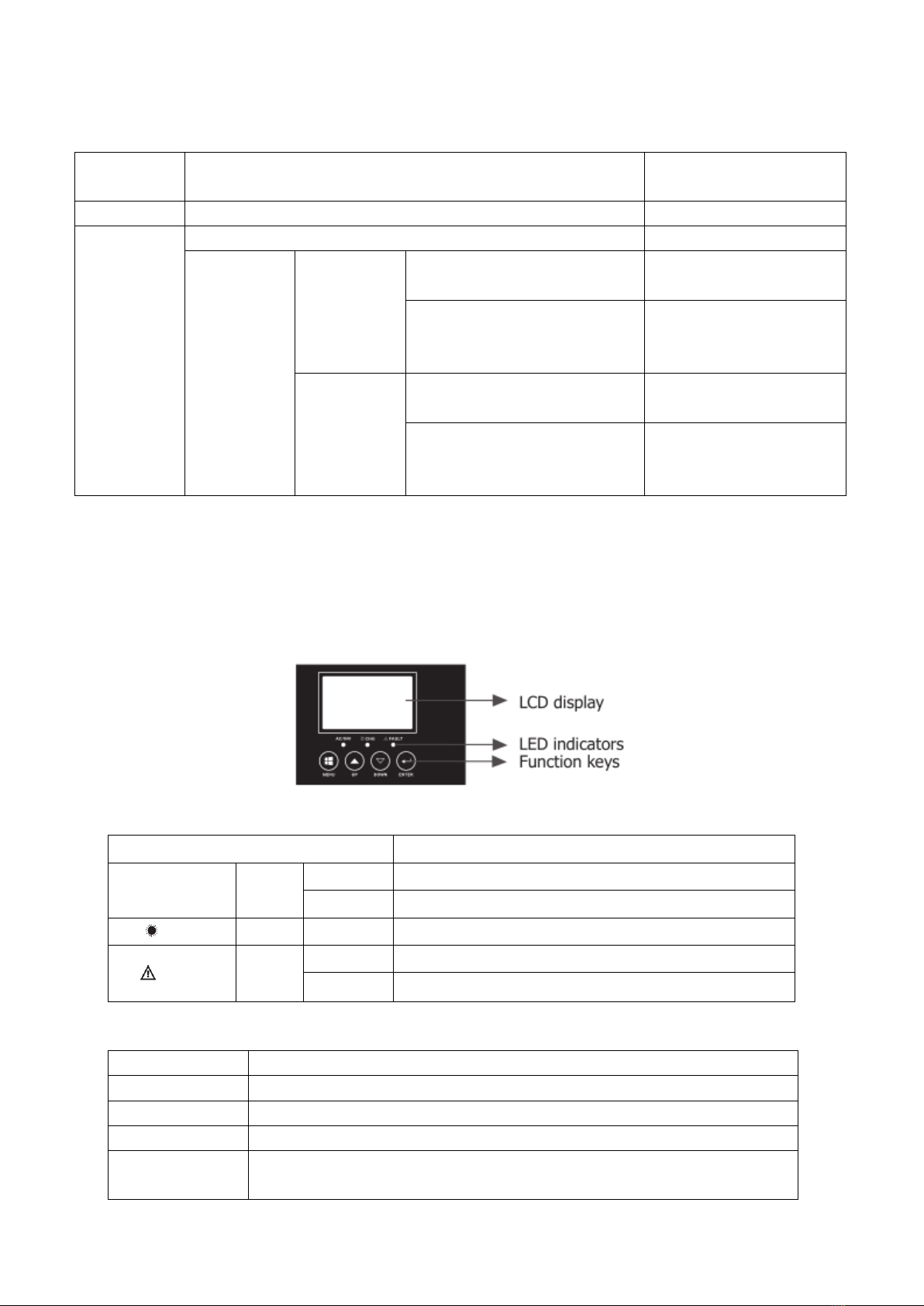

Panoul de control
Panoul de control, afisat mai jos, se afla pa partea din fata a invertorului. Include 3 indicatori, 3 taste
functionale si un ecran LCD, si afiseaza stadiul de functionare si informatii despre puterea de intrare si
de iesire.
Indicatori LED
LED Indicator
Messages
AC/INV
Verde Aprins Iesirea se alimenteaza de la retea in mod Linie.
Clipeste Iesirea se alimenteaza de la sau de la PV in mod baterie
CHG
Galben Clipeste Bateria se incarca sau se descarca.
FAULT
Rosu Aprins Eroare invertor.
Clipeste Situatie de atentionare.
Taste functionale
Tasta Descriere
MENU
Accesati sau iesiti din modul de setari sau mergeti inapoi la selectia anterioara.
UP
Crestere setare
DOWN
Descrestere setare
ENTER
Accesati modul de setari si confirmati selectia in modul de setari isau mergeti
la urmatoarea selectie

13
Pictograme ecran LCD
Pictograma Descriere functie
Informatii sursa intrare si informatii iesire
Indica informatii AC.
Indica informatii DC.
Indica tensiunea de intrare, frecventa de intrare, tensiune PV, tensiune
baterie si curentul de incarcare.
Indica tensiunea de iesire, frecventa de iesire, sarcina in VA, sarcina in
Watt si curentul de descarcare.
Program de configurare si Informatii eroare
Indica programul de setari.
Coduri de atentionare si coduri de eroare.
Atentionare: clipeste contine codul de atentionare.
Eroare: aprins contine codul de eroare.
Informatii baterie
Indica nivelul bateriei:0-24%, 25-49%, 50-74% si 75-100% in mod baterie
si starea de incarcare in mod linie.
In mod AC, va indica stadiul de incarcare a bateriei.
Status
Tensiune baterie Ecran LCD
Mod curent
constant / Mod
tensiune
constanta
<2V/celula 4 bare vor clipi pe rand.
2 ~ 2.083V/celula Bara de jos va fi aprinsa si celelalte 3
bare vor clipi pe rand.
2.083 ~ 2.167V/celula Primele doua bare de jos vor fi aprinse si
celelalte 3 bare vor clipi pe rand.
> 2.167 V/celula Primele trei bare de jos vor fi aprinse si
bara de sus va clipi.
Bateria este complet incarcate. Toate cele 4 bare sunt aprinse.
In mod baterie, va afisa capacitatea bateriei.
Procent incarcare Tensiune baterie Ecran LCD
Incarcare >50%
< 1.717V/celula
1.717V/celula ~ 1.8V/celula
1.8 ~ 1.883V/celula

14
> 1.883 V/celula
50%> Incarcare > 20%
< 1.817V/celula
1.817V/celula ~ 1.9V/celula
1.9 ~ 1.983V/celula
> 1.983V/cell
Incarcare < 20%
< 1.867V/celula
1.867V/celula ~ 1.95V/celula
1.95 ~ 2.033V/celula
> 2.033V/celula
Informatii incarcare
Indica supraincarcare.
Indica nivelul de incarcare:0-24%, 25-49%, 50-74% si 75-100%.
0%~24%
25%~49%
50%~74%
75%~100%
Informatii mod functionare
Indica conectarea la retea.
Indica conectarea la panourile PV.
Consumatorii se alimenteaza de la retea.
Incarcatorul solar este in functiune.
Circuitul DC/AC al invertorului functioneaza.
Functionare fara sunet
Alarma este dezactivata.

15
Setari LCD
Apasand timp de 2 secunde butonul ENTER, invertorul intra in modul de setari. Apasati "UP" sau
"DOWN" pentru a selecta programul de setari. Apoi, apasati "ENTER" sau "MENU" pentru
a confirma selectia si pentru a iesi.

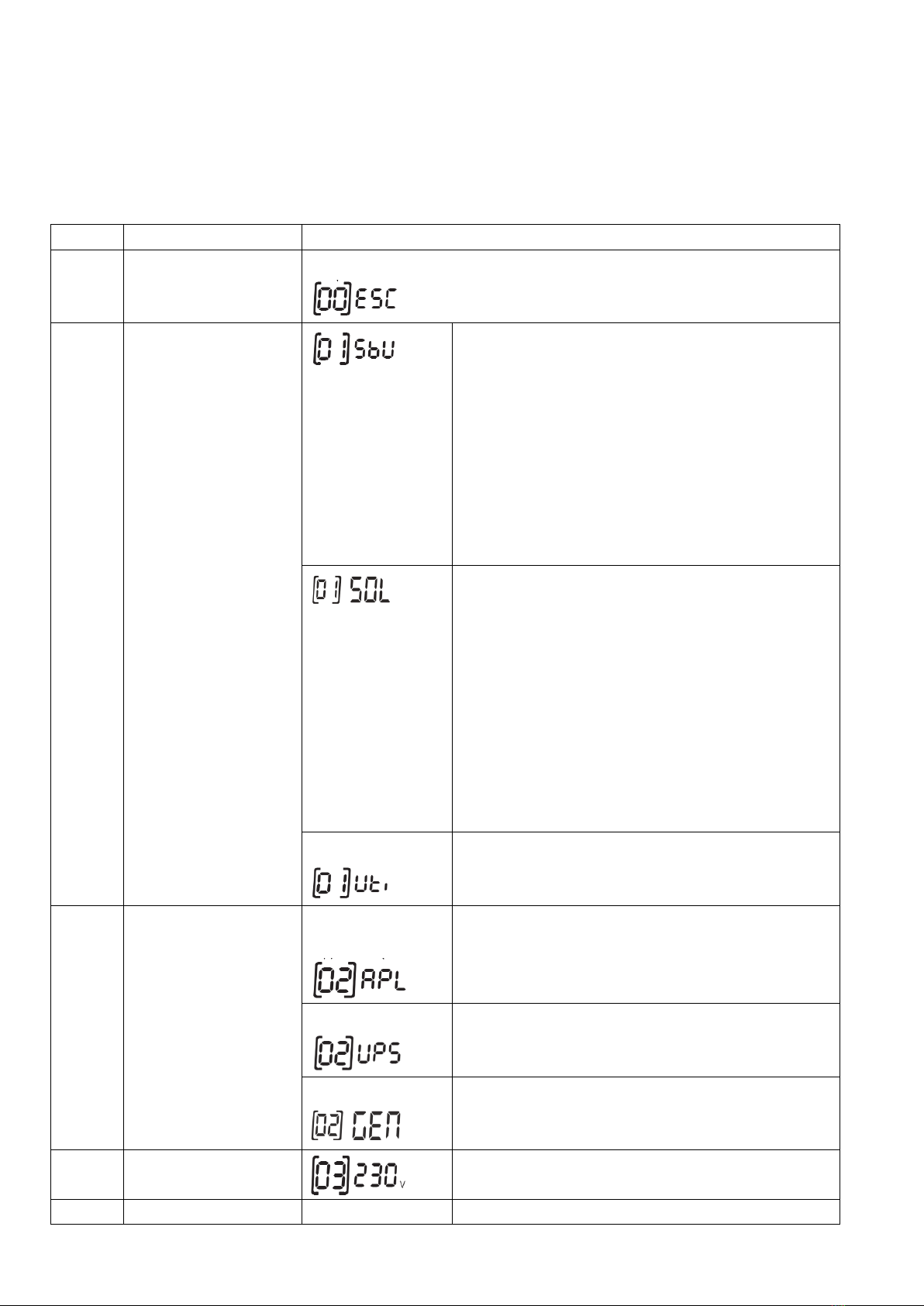

Program
Descriere Optiune selectabila
00
Iesire din modul de setari Escape
01
Selectie prioritate sursa
de iesire
Energia solara furnizeaza energie consumatorilor
ca prima prioritate.
Daca tensiunea bateriei este mai mare decat nivelul
setat in programul 21 timp de 5 minute, invertorul va
trece pe mod baterie, energia solara si bateria for
furniza energie consumatorilor in acelasi timp.
Cand tensiunea bateriei scade sub nivelul setat in
programul 20, invertorul trece pe modul bypass, doar
reteaua va furniza energie consumatorilor, iar energia
solara va incarca bateria.
Energia solara alimenteaza consumatorii in mod prioritar.
Daca tensiunea bateriei este mai mare decat nivelul
setat in programul 21 timp de 5 minute, dar energia
solara a fot disponibila in aceste 5 minute, invertorul va
trece pe mod baterie, energia solara si bateria for furniza
energie consumatorilor in acelasi timp.
Cand tensiunea bateriei scade sub nivelul setat in
programul 20, invertorul trece pe modul bypass, utility
provides power to the load only, doar reteaua va
furniza energie consumatorilor, iar energia solara va
incarca bateria.
(default)
Reteaua va furniza energie consumatorilor
prioritar. Energia solara si bateri vor alimenta
consumatorii doar cand reteaua nu este disponibila.
02
Interval tensiune de
intrare AC
Dispozitive
(default)
Daca este selectat, intervalul de tensiune de intrare
AC va fi 90-280VAC.
UPS
Daca este selectat, intervalul de tensiune de intrare
AC va fi 170-280VAC.
GEN
Daca utilizatorul foloseste generator, sselectati modul
generator.
03
Tensiunea de iesire
Setati tensiunea de iesire.(220VAC-240VAC)
50Hz(default)
60Hz

16

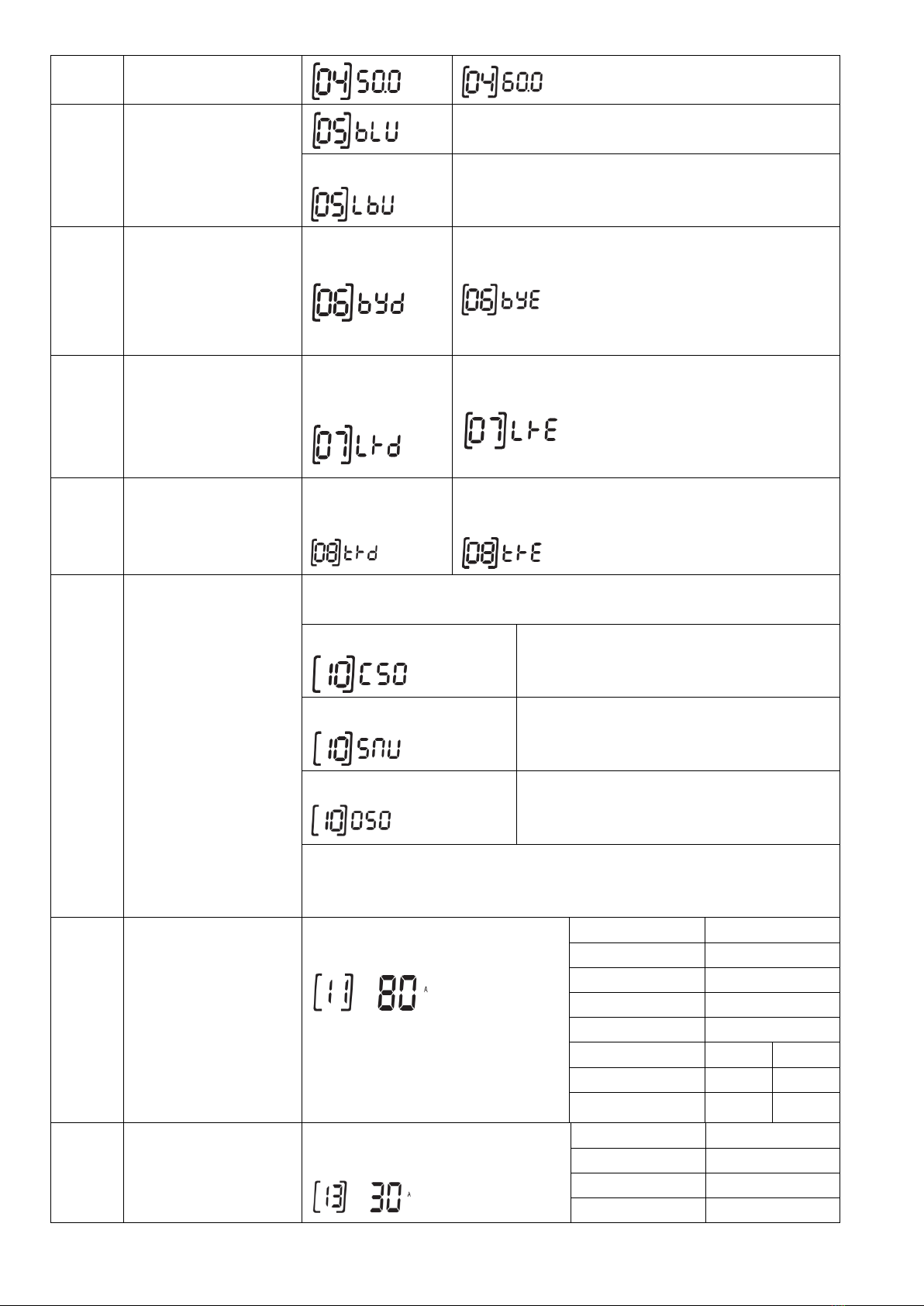

04
Frecventa de iesire
05
Prioritate sursa solara
Energia solara va incarca bateria ca prioritate.
(default)
Energia solara va alimenta consumatorii ca prioritare.
06
Suprasarcina bypass:
CAnd este activat,
unitatea va trece pe
modul linie daca in
modul baterie are loc o
suprasarcina
Bypass dezactivat Bypass activat
(default)
07
Repornire automata
cand se inregistreaza
suprasarcina
Restart dezactivat
(default)
Restart activat
08
Repornire automata
cand se inregistreaza
supratemperatura
Restart
dezactivat
(default)
Restart activat
10
Prioritate sursa
incarcare: pentru a
configura prioritate
sursa de incarcare
Daca invertorul lucreaza in modul Linie, Standby sau eroare, sursa de
incarcare poate fi setata astfel:
Sursa solara prioritara Energia solara va incarca bateria prioritar.
Reteaua va incarca bateria doar daca nu este
disponibila energia solara.
Solar si Retea (default)
Energia solara si reteaua vor incarca bateria in
acelasi timp.
Doar Solar
Energia solara va fi unica sursa de incarcare
indiferent daca reteaua este disponibila sau nu.
Daca invertorul lucreaza in mod baterie sau econimisire energie, doar
energia solara poate incarca bateria. Energia solara va incarca bateria daca
este disponobila si suficienta.
11
Curent maxim de
incarcare: pentru a
configura curentul de
incarcare pentru
incarcarea solara sau de
la retea.(curent max. de
incarcare=curent de
incarcare de la retea
+curent de incarcare
solara)
80A (default)
4KW24V
1-160A
5KW24V
1-180A
4KW48V
1-140A
5KW48V
1-150A
6KW48V
1-160A
8KW48V
1-200A
1-300A
10KW48V
1-220A
1-320A
12KW48V
1-240A
1-340A
13
Tensiune maxima retea
30A (default)
4KW24V
1-80A
5KW24V
1-100A
4KW48V
1-60A
5KW48V
1-70A

17
curent de incarcare
6KW48V
1-80A
8KW48V
1-100A
10KW48V
1-120A
12KW48V
1-140A
14
Tip baterie
AGM (default)
Flooded
GEL
LEAD
Litiu Ion Definit de utilizator
Daca "Definit de utilizator" LI este selectat, tensiunea de incarcare a bateriei
si tensiunea minima de intrerupere pot fi setate in programele 17, 18 and 19.
17
Tensiuena de
incarcare bulk
(tensiunea C.V)
24V model default setting: 28.2V
Daca "Definit de utilizator" LI este selectat in programul 14, acest program
poate fi setat. Intervalul este de la 24.0V la 29.2V pentru modelul 24Vdc .
Cresterea cu fiecare click este de 0.1V
Setare implicita model 48V: 56.4V
Daca "autodefinit" este selectat in programul 14, acest program poate fi setat.
Intervalul este de la 48.0V la 58.4V pt 48Vdc. Cresterea cu fiecare click este de
0.1V.
18
Tesniune incarcare
Floating
Setare implicita model 24V: 27.0V
Daca "Definit de utilizator" LI este selectat in programul 14, acest
program poate fi setat. Intervalul este de la 24.0V la 29.2V pentru 24Vdc .
Cresterea cu fiecare click este d 0.1V
Setare implicita model 48V: 54.0V
Daca "autodefinit" este selectat in programul 14, acest program poate fi setat. Intervalul
este de la 48.0V la 58.4V pentru 48Vdc. Cresterea cu fiecare click este de 0.1V.
19
Setare tensiune minima
de intrerupere a bateriei
Setare implicita model 24V: 20.4V
Daca "Definit de utilizator" LI este selectat in programul 14, acest program
poate fi setat. Intervalul este de la 20.0V la 24.0V pentru 24Vdc. Cresterea cu
fiecare click este de 0.1V. Tensiunea minima de intrerupere va ramane al
valoarea setata indiferent de sarcina conectata.
Setare implicita model 48V: 40.8V

18
Daca "autodefinit" este selectat in programul 14, acest program poate fi setat.
Intervalul este de la 40.0V la 48.0V pentru 48Vdc. Cresterea cu fiecare click
este de 0.1V. Tensiunea minima de intrerupere va ramane al valoarea setata
indiferent de sarcina conectata.

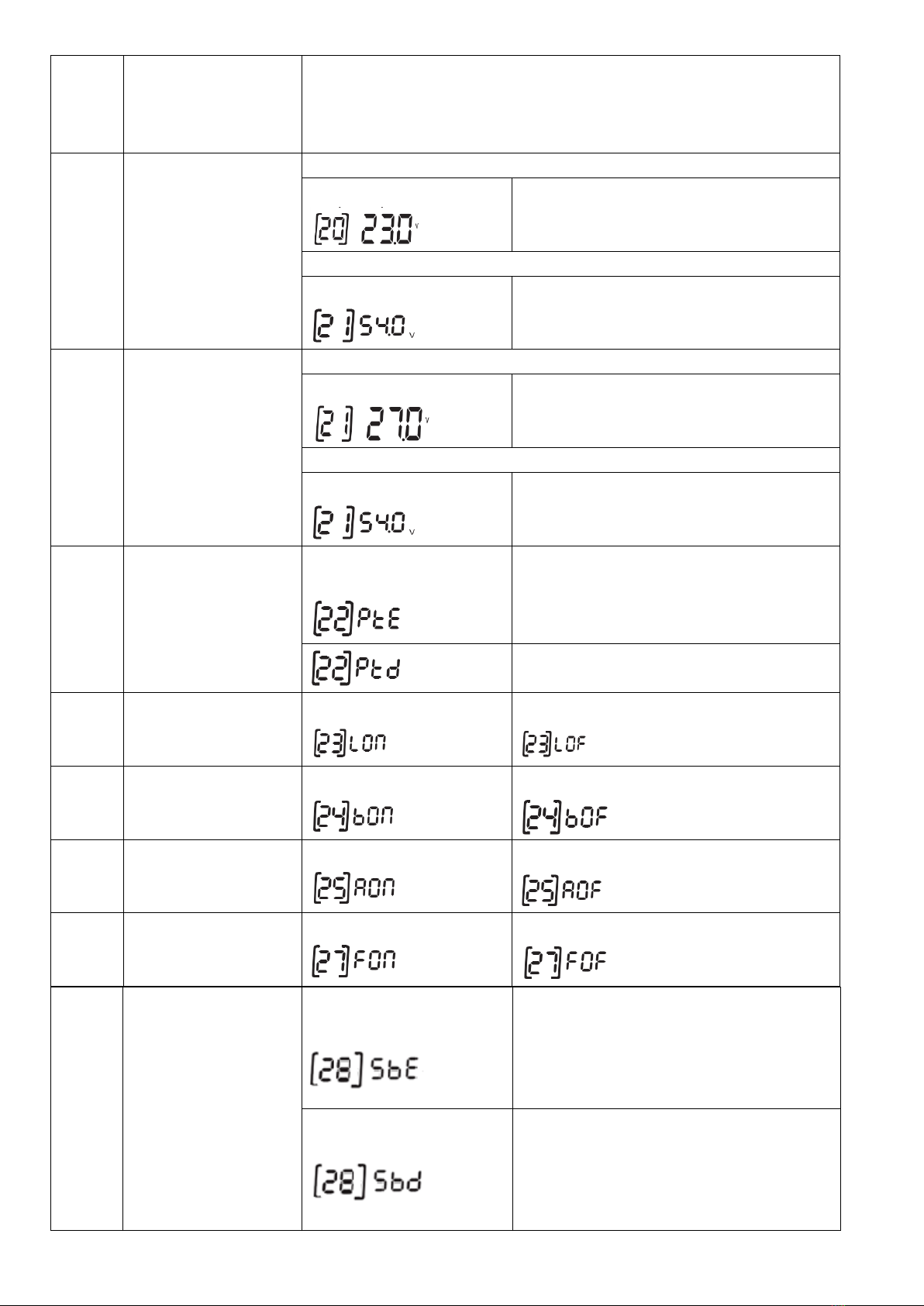

20
Tensiunea de descarcare
baterie oprita cand
reteaua este disponibila
Optiuni disponibile pentru modelul de 24V :
23.0V (default)
Intervalul este de la 22.0V la 29.0V.
Cresterea cu fiecare click este de
0.1V
Optiuni disponibile pentru modelul de 48V:
54.0V (default)
Intervalul este de la 44.0V la 58.0V.
Cresterea cu fiecare click este de 0. 1V.
21
Tensiunea de incarcare
baterie oprita cand
reteaua este disponibila
Optiuni disponibile pentru modelul de24V:
27.0V (default)
Intervalul este de la 22.0V la 29.0V.
Cresterea cu fiecare click este de 0. 1V
Optiuni disponibile pentru modelul de48V:
54.0V (default)
Intervalul este de la 44.0V to 58.0V.
Cresterea cu fiecare click este de 0. 1V.
22
Rotire automata pagina
(default)
Daca este selectat, pe ecran se va roti automat
pagina afisata.
Daca este selectat, pe ecran va ramane pe
ultimul mod accesat de utilizator.
23
Control lumina de fundal
Backlight on
Backlight off (default)
24
Control alarma
Alarmaon (default) Alarmaoff
25
Beep cand sursa
prioritara este intrerupta
Alarmaon Alarmaoff (default)
27
Inregistare cod eroare
Inregistrare activata (default) Inregistrare dezactivata
28
Echilibrare energie
solara :cand este activat,
puterea de intrare solara
va fi reglata automat in
functie de sarcina
consumata.
Echilibrare energie solara
activata
Daca este selectata, puterea de intrare solara va
fi reglata conform formulei: putere maxima solara
de intrare = puterea maxima de incarcare a
bateriei + puterea sarcinei conectate cand
invertorul este in modul OffGrid.
Daca este selectata,tputerea de intrare solara
va fi egala cu puterea maxima de incarcare a
bateriei indiferent de cati consumatori
sunt conectati.Puterea maxima de
incarcare a bateriei se va baza pe curentul
setat in programul 11 ( Putere maxima
Echilibrare energie solara
dezactivata

19
solara = Puterea maxima de incarcare a bateriei )
30

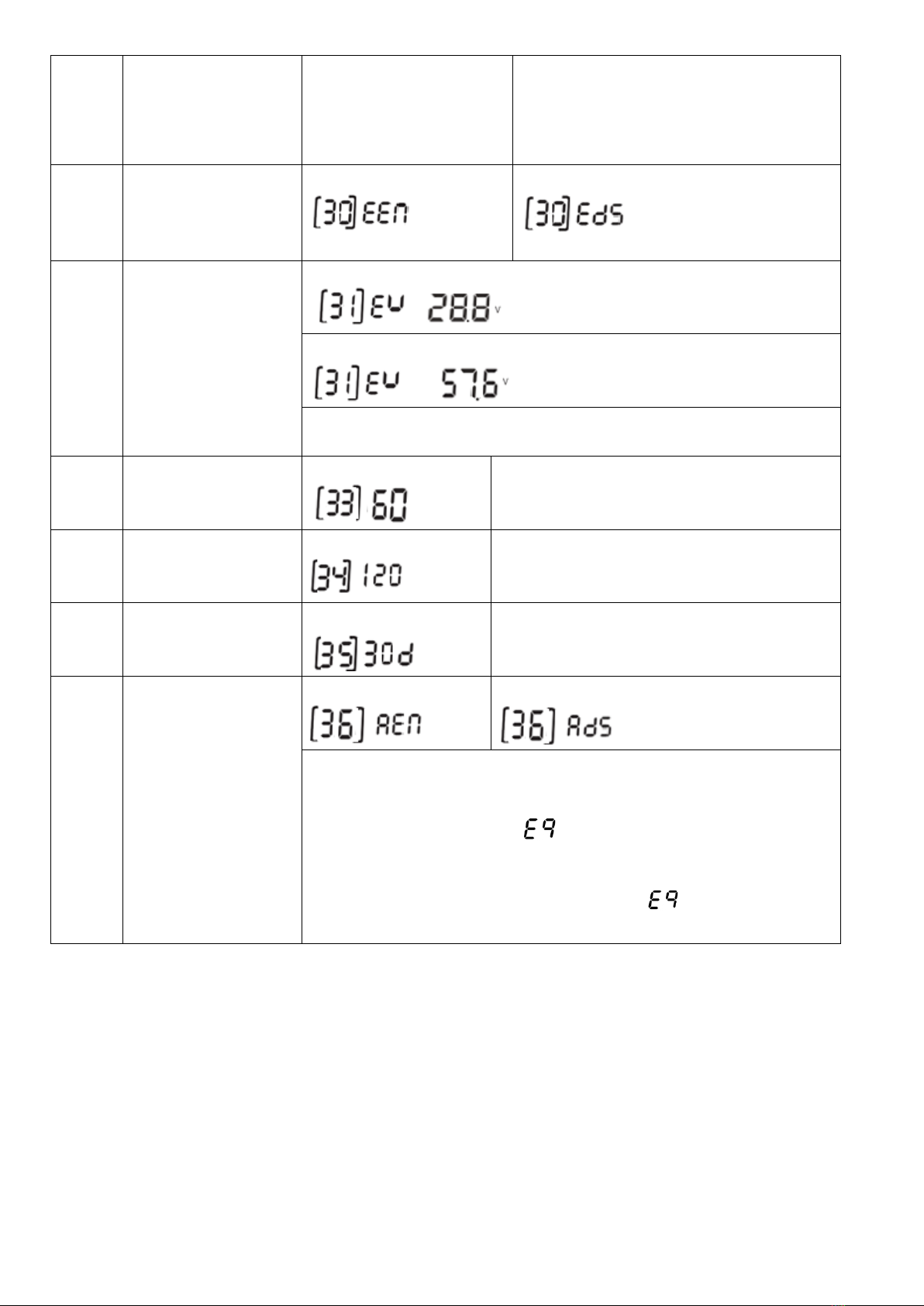

Egalizare baterie
Egalizare baterie Egalizare baterie dezactivat(default)
31
Tensiune egalizare
baterie
Optiuni disponibile pentru modelul de 24V:28.8V
Optiuni disponibile pentru modelul de48V :57.6V
Intervalul este de la 24.0V la 29.2V pentru modelul 24V si de la 48.0V la
58.4V pentru 48V. Cresterea cu fiecare click este de 0.1V.
33
Durata egalizare
baterie
60min(default)
Intervalul este de la 5 min la 900min. Cresterea
cu fiecare click este de 5min.
34
Expirare timp
egalizare baterie
120min(default)
Intervalul este de la 5 min la 900min. Cresterea
cu fiecare click este de 5min.
35
Interval egalizare
baterie
30zile(default) Intervalul este de la 0 la 90 zile. Cresterea cu
fiecare click este de 1 zi.
36
Activare imediata
egalizare
Activat Dezactivat(default)
Daca functia de egalizare este activata in programul 30, tacest program poate fi
setat. Daca a fost selectata optiunea Activat, inseamna ca ati activat
egalizarea bateriei
Imediat pe ecran va aparea “ ”. Daca “Dezactivat” este selectat,
va fi anulata functia de egalizarepana la urmatoarea ora presetata de egalizare
setare facuta in programul 35. Pe ecran va aparea,“
Dupa ce tineti apasat butonul “MENU”timp de 6 secunde, invertorul se va reseta. Apasati “SUS”si “JOS”
pentru a selecta programul. Apoi, apasati “ENTER”pentru a iesi.
