Porsche Kompakte Ladesäule
Installationsanleitung
Installation instructions
971044033

Installationsanleitung ............................................................................................
Installation instructions........................................................................................
Manual de instalación...........................................................................................
Instructions d'installation....................................................................................
Istruzioni per l’installazione................................................................................
Installatiehandleiding ............................................................................................
Manual de instalação............................................................................................
Инструкция по монтажу....................................................................................
タ⨨ㄝ󰩣᭩...............................................................................................................
ᆹ㻵䈤᰾....................................................................................................................
۶৔֐Ѝ߲.............................................................................................................
DEENESFRITNLPTRUJAZHKO

Allgemein
Die Kompakte Ladesäule besteht aus zwei Teilen.
Zum einen aus der Ladesäule und zum anderen
aus dem Porsche Universal-Ladegerät (AC), das
separat bestellt werden kann oder bereits
vorhanden ist. Beide Teile zusammen ermöglichen
ein komfortables Laden der Porsche Fahrzeuge.
Nachdruck, auch auszugsweise, sowie Vervielfälti-
gungen jeder Art nur mit schriftlicher Genehmi-
gung.
Bewahren Sie diese Anleitung immer griffbereit
auf und übergeben Sie diese bitte beim Verkauf
Ihrer Ladesäule an den neuen Besitzer.
In dieser Installationsanleitung werden verschie-
dene Arten von Hinweisen verwendet.
Info
GEFAHR Schwere Verletzungen
oder Tod
Werden Sicherheitshinweise der Kategorie
„Gefahr“ nicht befolgt, treten schwere Verlet-
zungen oder der Tod ein.
WARNUNG Schwere Verletzungen
oder Tod möglich
Werden Sicherheitshinweise der Kategorie
„Warnung“ nicht befolgt, können schwere Verlet-
zungen oder der Tod eintreten.
VORSICHT Mittlere oder leichte
Verletzungen möglich
Werden Sicherheitshinweise der Kategorie
„Vorsicht“ nicht befolgt, können mittlere oder
leichte Verletzungen eintreten.
HINWEIS
Sachschäden möglich
Werden Sicherheitshinweise der Kategorie
„Hinweis“ nicht befolgt, können Sachschäden
auftreten.
Information
Zusatzinformationen, Tipps und Hinweise sind mit
dem Wort „Information“ gekennzeichnet. Diese
bitte sorgfältig lesen und beachten.

3
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltsverzeichnis .......................................... 3
Lieferumfang ................................................ 5
Zubehör ....................................................... 6
Werkzeug ..................................................... 6
Auswahl eines geeigneten Montageorts .......... 7
Montage Kompakte Ladesäule ....................... 8
Elektrischer Anschluss ................................ 11
Ersatzteile .................................................. 14
Reinigung ................................................... 14
Technische Daten ........................................ 15
Anhang: Fundamentbefestigungskit Hilti ........ 16

4

5
DEENESFRITNLPTRUJAZHKO
Lieferumfang
eKompakte Ladesäule inkl. Fundamentbefesti-
gungskit
e2 Schlüssel für die Frontblende
eLänderspezifische Steckeradapter
eHalteblech für NEMA
eInstallationsanleitung
Kompakte Ladesäule – Teileübersicht:
1. Verriegelung für Frontblende
2. Bedieneinheit (Porsche Universalladegerät)
3. Industriesteckdose (länderspezifisches
Zubehör)
4. Fundamentbefestigung
5. Frontblende
6. Schloss
7. Ladesteckeraufnahme
8. Ladekabel (Porsche Universalladegerät)
9. Stromanschlusskabel (länderspezifisches
Zubehör)

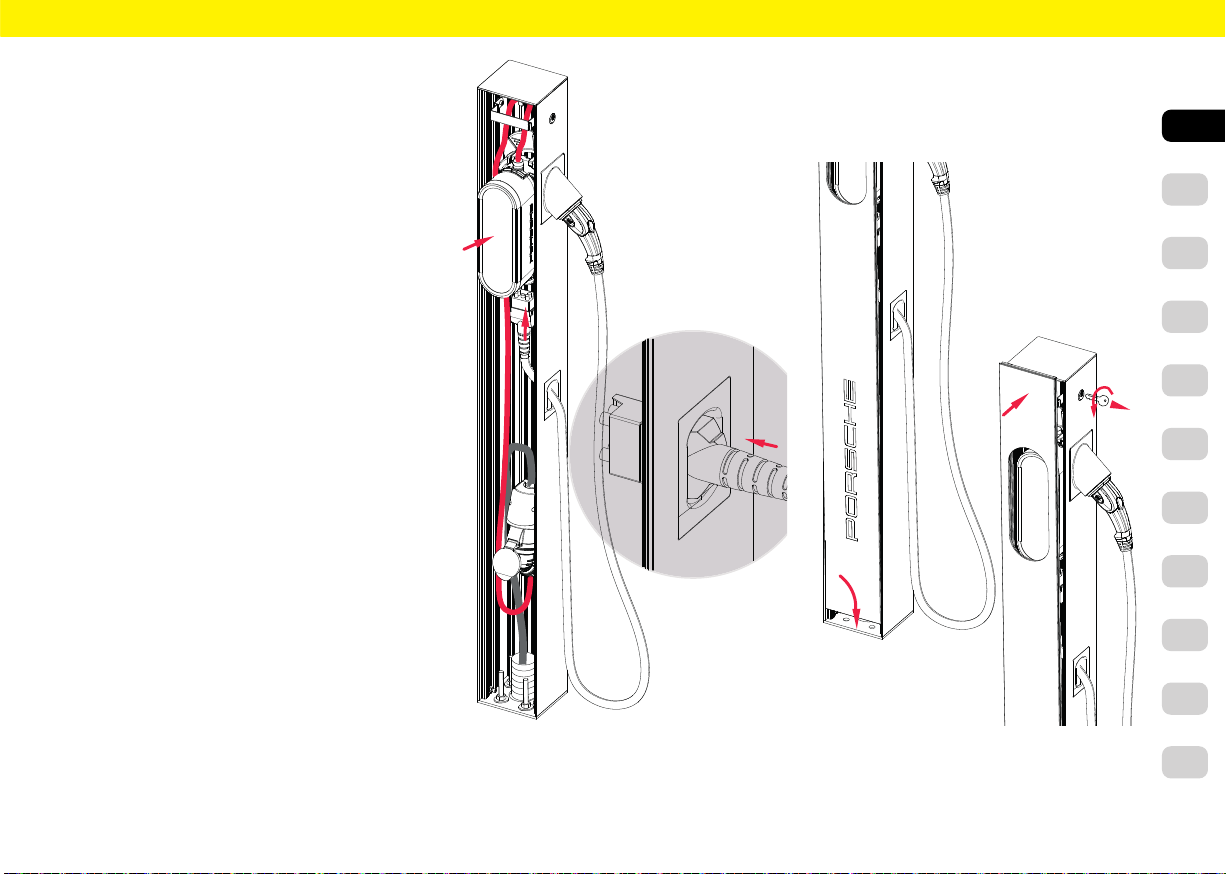

Abb. 1: Teileübersicht
Information
Eingeschränkte Nutzung des Ladeequipments:
eDie Steckdose sollte möglichst im geschützten
Außenbereich (z. B. im regengeschützten
Bereich eines Carports) installiert werden. Falls
eine geschützte Installation nicht möglich ist,
empfiehlt sich die Montage des Bedienteils
ohne direkte Sonneneinstrahlung. Berücksich-
tigen Sie aber, dass Sie das Ladekabel
ausschließlich in trockener Umgebung
verwenden dürfen.
eDie Steckdose sollte, bei der Verwendung des
2,5 m langen Fahrzeugkabels, möglichst nah
am Fahrzeug installiert werden. Dabei die
bevorzugte Parkposition und Fahrzeugausrich-
tung berücksichtigen.
Der Montageort für die Kompakte Ladesäule sollte
unter Berücksichtigung der nationalen Normen
und Vorschriften so gewählt werden, dass eine
komfortable Nutzung gewährleistet ist.
Information
Das länderspezifische Stromanschlusskabel muss
in den meisten Ländern zusätzlich erworben
werden. Ihr Porsche Händler berät Sie gern.
2
1
3
4
6
7
8
5
9

6
Zubehör
(nicht im Lieferumfang enthalten)
Die Bedieneinheit, Industriesteckdose, Ladekabel,
Stromanschlusskabel und Netzkabel sind nicht
Bestandteil des Lieferumfangs und müssen nach
den länderspezifischen Vorgaben, siehe Infrastruk-
turanschluss Porsche Universalladegerät (AC),
lokal bezogen werden.
eBedieneinheit
eDas Netzkabel ist entsprechend der Leitungs-
länge und den länderspezifischen Vorgaben
von einer Elektrofachkraft zu planen.
eIndustriesteckdose für Wandmontage im
Außenbereich (passend zum Bedienteil):
PCE-Steckdose (EU) nach IEC 60309 oder
NEMA-Steckdose (US),
Nennstromstärke mindestens 40 A,
Schutzklasse min. IP54
eLeerrohr ø 63 mm (Kunststoff-Wellrohr DIN EN
61386-22, Mindestdruckfestigkeit 750 N)
eFundament (bauseits oder entsprechend der
folgenden Beschreibung)
eFundamentbefestigungskit oder alternative
Befestigungsmethode: Hilti HITHY 200-A + HIT-
V-R M12 oder vergleichbar (siehe Statische
Berechnung)
Werkzeug
eInnensechskantschlüssel SW 4
eInnensechskantschlüssel SW 5
eInnentorxschlüssel TX20
eRing-Maulschlüssel SW 19 oder Drehmoment-
schlüssel
eSchlitz-/Kreuzschlitzschraubendreher

7
DEENESFRITNLPTRUJAZHKO
Auswahl eines geeigneten
Montageorts
Die Kompakte Ladesäule ist für die Montage im
Innen- und Außenbereich konzipiert.
Folgende Kriterien sollten bei der Auswahl eines
geeigneten Standorts berücksichtigt werden:
eDie Bedieneinheit vor direkter Sonneneinstrah-
lung geschützt montieren.
eDie Kompakte Ladesäule nicht direktem Strahl-
wasser aussetzen (z. B. durch Hochdruckrei-
niger oder Gartenbewässerung).
eDie Kompakte Ladesäule nicht unter
hängenden Gegenständen montieren.
eDie Kompakte Ladesäule nicht in Ställen, Stall-
anlagen und Orten an denen Ammoniakgase
auftreten, montieren.
eDie Kompakte Ladesäule auf festem Unter-
grund montieren.
Empfohlene Montagereihenfolge
1. Fundament (mit Leerrohr und Ankerstangen)
vorbereiten.
2. Kabel von der Netztrenneinrichtung zum
Fundament verlegen.
3. Kompakte Ladesäule montieren.
4. Spannungsversorgung durch eine qualifizierte
Elektrofachkraft installieren lassen.
Fundament vorbereiten
GEFAHR Stromschlag,
Kurzschluss, Brand,
Explosion, Feuer
eDie Kompakte Ladesäule nicht in explosionsge-
fährdeten Bereichen montieren.
eDie örtlich geltenden Elektroinstallationsvor-
schriften, Brandschutzmaßnahmen und Unfall-
verhütungsvorschriften sowie Rettungswege
beachten.
eDie Sicherheitshinweise der Bedieneinheit
beachten und bei der Verwendung in der
Kompakten Ladesäule umsetzen.
eSteckdosen und Steckerverbindungen vor
Feuchtigkeit, Wasser und anderen Flüssigkeiten
schützen.
eBeschädigte Bauteile dürfen nicht verwendet
werden und müssen über die Vorsicherung
abschalten und gegen versehentliches Wieder-
einschalten sichern.
Information
– Die Kompakte Ladesäule so montieren, dass
sie sich nicht im Bereich von Rettungs- oder
Laufwegen befindet und das Ladekabel keine
Rettungs- oder Laufwege kreuzt.
– Die Kompakte Ladesäule so montieren, dass
die Entfernung des Ladesteckers zum
Fahrzeug die verfügbare Ladekabellänge nicht
überschreitet.
– Um eine sichere Befestigung zu gewährleisten,
vor der Montage die Fundamentbeschaffenheit
prüfen.
Information
Falls bereits ein tragfähiger Untergrund entspre-
chend der statischen Berechnung, mit einer geeig-
neten Möglichkeit der Leitungszuführung besteht,
muss kein separates Fundament erstellt werden.
Die Kompakte Ladesäule kann in diesem Fall direkt
auf den bestehenden Untergrund montiert werden.

8
Montage Kompakte Ladesäule
Montage Kompakte
Ladesäule
Montage auf bestehenden Untergrund
1. Bohrlöcher an der Kabeldurchführung auf dem
Boden anzeichnen.
2. Befestigungslöcher ø 14 mm bohren und
Fundamentbefestigungskit entsprechend der
Produktanleitung einsetzen.
Abb. 2: Bohrmaße
Kompakte Ladesäule montieren
Das Fundament ist bauseits herzustellen.
Alternative Befestigungsmethode:

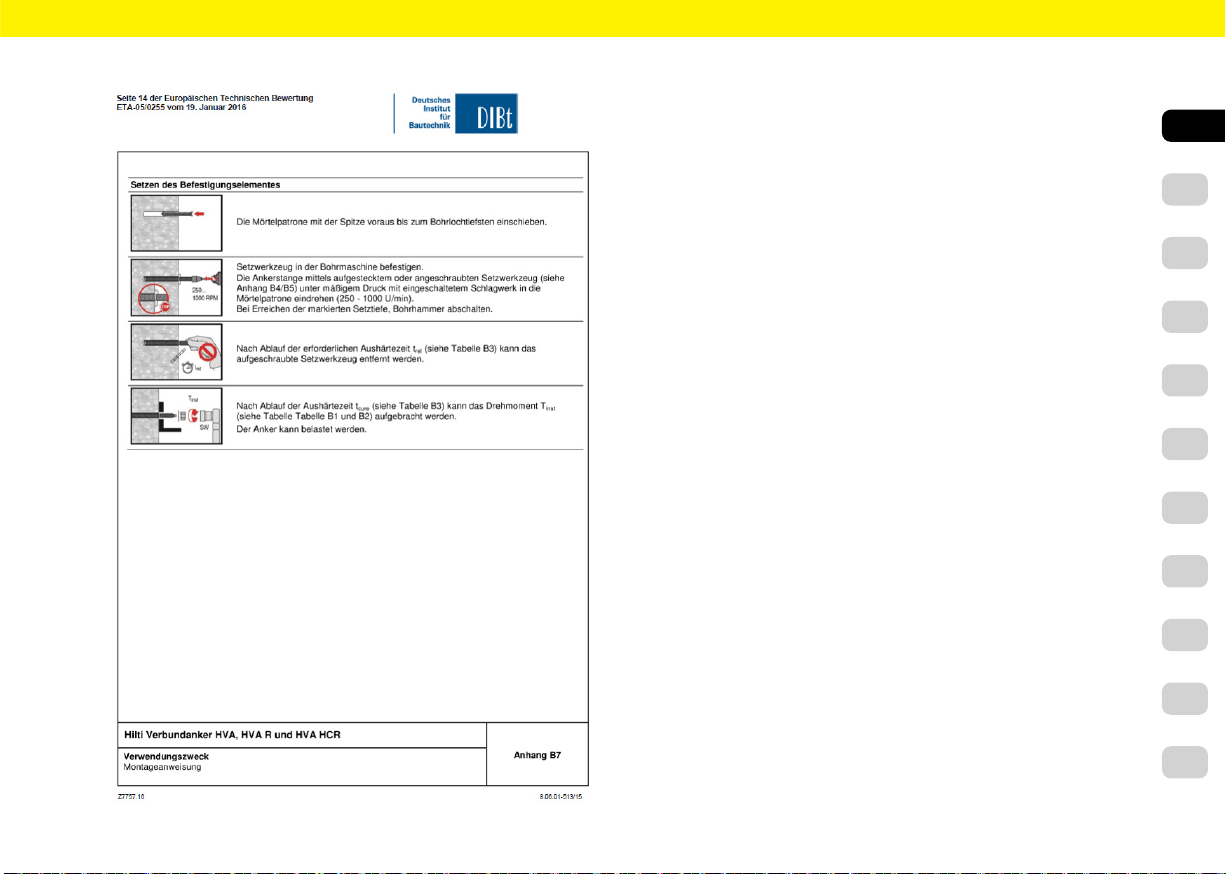

HILTI HVA (HVU M12x110 + HAS-R M12x110/168)
(siehe Kapitel „Anhang: Fundamentbefestigungskit
Hilti“ auf Seite 16 beachten) oder vergleichbar
(siehe Statische Berechnung).
Abstandsmontage vorbereiten
1. Verspannen Sie die Ankerstangen mit vier
Scheiben A13 und vier Sechskantmuttern M12
mit dem Fundament.
Das max. Anzugsdrehmoment beträgt 40 Nm.
2. Stellen Sie mit Hilfe von vier Sechskantmuttern
M12 und Scheiben A13 die gewünschte Höhe
zwischen 30 mm und 150 mm ein.
3. Leerrohr: Überstand mindestens 250 mm über
dem Fundament.
Abb. 3: Abstandsmontage
Information
Die Kompakte Ladesäule wird i. d. R. direkt (ohne
Abstand) auf den fertigen Stahlbeton-Untergrund
mit Bodenbelag (z. B. Pflaster, Teer etc.) montiert
(siehe Abb. 7).
Wenn der Bodenbelag nachträglich fertiggestellt
werden soll, ist eine Abstandsmontage möglich,
um die Ladesäule vorab über dem geplanten
Bodenbelag zu montieren (siehe Abb. 3).
1
2
3

9
Montage Kompakte Ladesäule
DEENESFRITNLPTRUJAZHKO
Montage auf bauseits zu erstellenden
Untergrund/Fundament
Abb. 4: Fundament Abmessungen
Fundament Bewehrungsplan
Abb. 5: Fundament Bewehrungsplan
Information
Maßangaben für Ankerstangen siehe Kapitel
„Bohrmaße“ auf Seite 8 beachten.
Information
– Hier ist die Abstandsmontage dargestellt. Die
Montage kann auch bodenbündig erfolgen.
– Die Herstellung des Fundaments entsprechend
dem Fundament Bewehrungsplan erfordert
bautechnische Fachkenntnisse.
