Project Source 05535027 User manual

ITEM #05535027
MODEL #05535027
5’x8’All-purpose Shelter
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 866-389-8827. 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
Serial Number Purchase Date
AS22147
ATTACH YOUR RECEIPT HERE
Page 1
TM
PROJECT SOURCE and logo design are
trademarks or registered trademarks of
LF, LLC. All rights reserved.
also contact us at [email protected].
TM

PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
SPECIFICATIONS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................4
Safety Information. .........................................................................................................................5
Preparation ....................................................................................................................................5
6.............................................................................................snoitcurtsnInoitallatsnIroylbmessA
Care and Maintenance ...................................................................................................................9
Warranty ........................................................................................................................................9
Replacement Parts List ..................................................................................................... ..9...........
Page 2
Doors at both ends, easily slide open
High density polyethylene tarp
Durable 19-gauge galvanized steel frame

Page 3

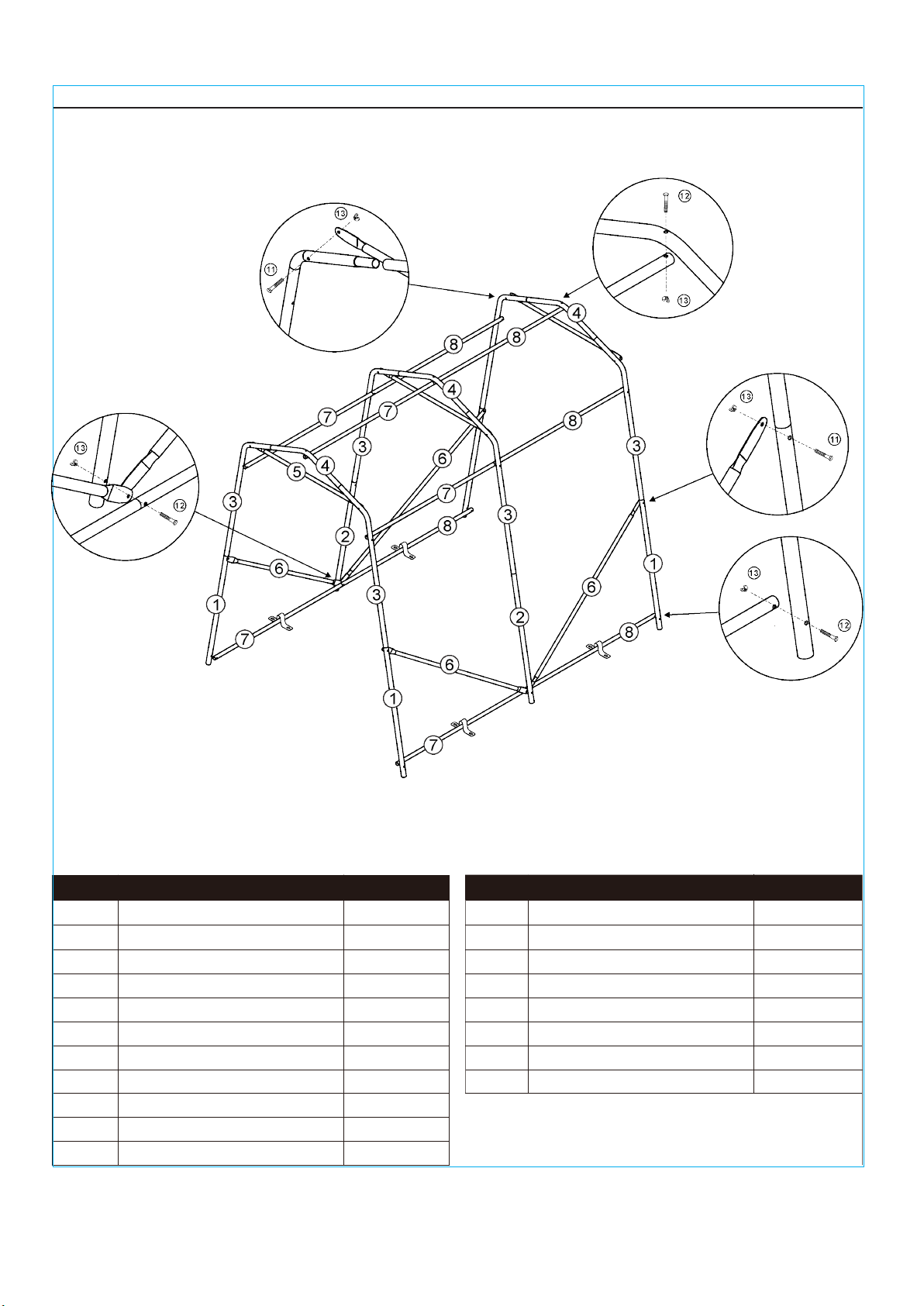

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
1 Front Posts (2 holes) 4
2 Center Posts (1 hole) 2
3 Corners 6
4 Centers 3
5 Door Supports 3
6 Diagonals
4
7 Male Braces 5
8 Female Braces 5
9 Anchors 4
10 Nails 8
11 1/4x 1-3/4Bolts 10
12 1/4x 2-1/2Bolts 15
13
1/4Wing Nuts 25
14 Rope 1
15
“O” Rings 6
16 S Hooks 12
17
Elastic Rope 12
18
Cover 1
19
Front/Back Panel 2
PART DESCRIPTION QUANTITY

Page 4

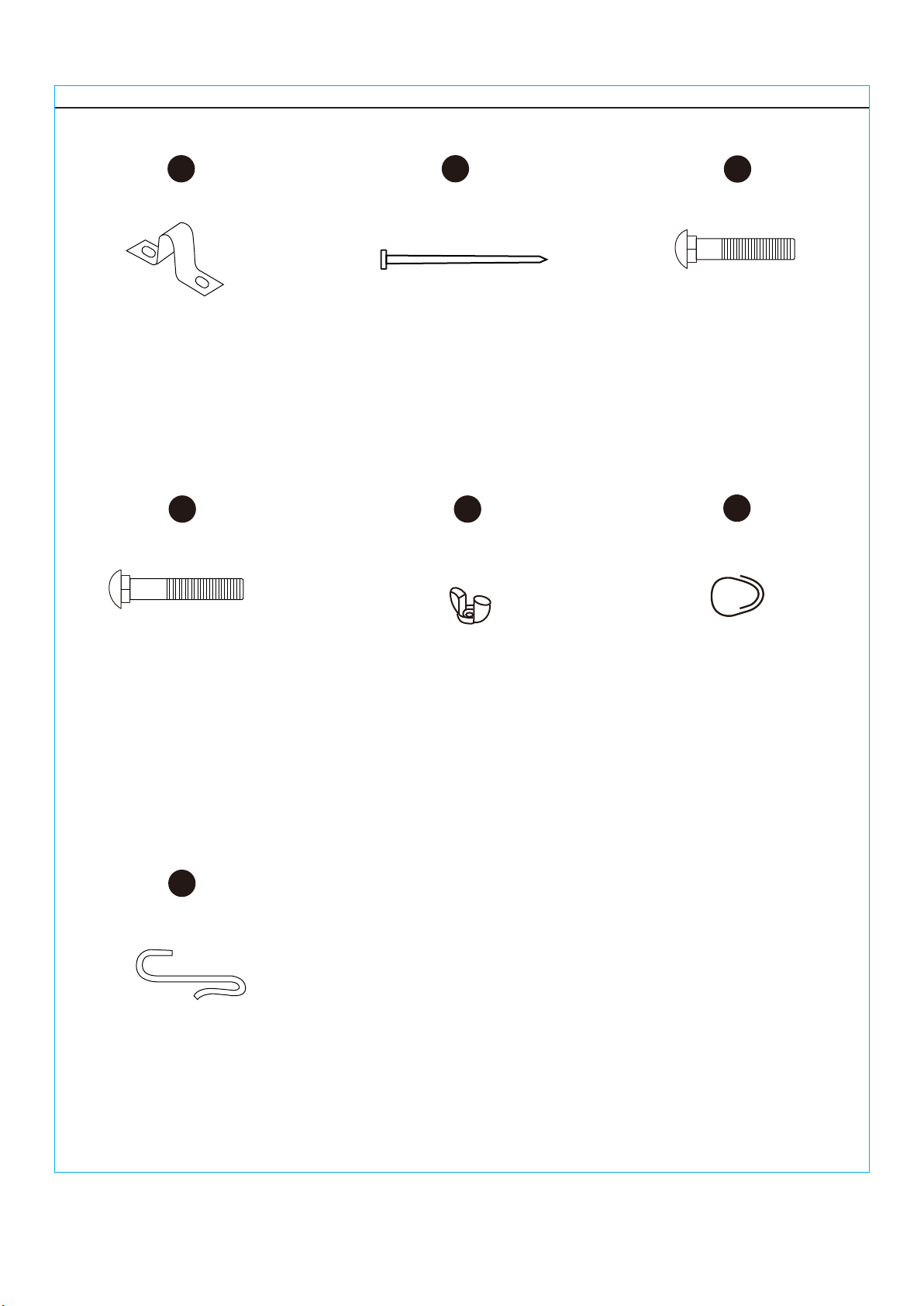

HARDWARE CONTENTS (shown actual size)
Qty. 10
Qty. 25
11
1/4x 1-3/4Bolts
9
1/4Wing Nuts
Qty. 6
15
“O” Rings
Qty. 15
12 13
1/4x 2-1/2Bolts
Qty. 12
16
S Hooks
Qty. 4
Anchors
Qty. 8
10
Nails

Page 5
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
This winter shelter is designed specifically to provide shelter from the elements during winter months.
This unit must be assembled in accordance with the assembly instructions provided. During severe
winter conditions, an excessive accumulation of snow or ice on the canopy roof may pose a safety
concern. Under such conditions, accumulations of snow or ice must be removed from the exterior of
the shelter as there may be a weight overload on the canopy which could affect the unit's structural
integrity. This winter shelter must be properly secured to avoid movement and/or subsequent
damage. There are numerous methods available to owners. Please obtain advice at your point of
purchase on which method of anchoring is most suitable for your location.
Keep all heat sources and flame away from this shelter. This shelter is meant for outdoor tool & item
storage only and should not be used as a shelter for personal and/or public gatherings.
Do not walk on the top of the car shelter and be sure to clean the top of the car shelter after each
snowfall.
CAUTION
Please retain a copy of your point of purchase receipt. It will be required as reference when making
any warranty claim.
WARNING
IMPORTANT: VENDOR REPRESENTS, WARRANTS AND AGREES THAT LABELING,
DESIGN, PACKAGING, SPECIFICATIONS SHALL COMPLY IN ALL RESPECTS WITH ALL
APPLICABLE LAWS AND STANDARDS.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): N/A
PREPARATION

ASSEMBLY INSTRUCTIONS
Page 6
2. Before putting the cover on, set the frame in its desired
position, adjust the base width and make sure the frame
is perfectly square, by measuring the diagonals.
Warning: if the structure is not perfectly square, the
cover may be damaged during the installation.
2
11 x 10
1/4x 1-3/4Bolts
12 x 15
1/4x 2-1/2Bolts
1. Assemble the three arches on the ground as per the
positions. Remember that the front arch has the #1 post
with 2 holes to secure the #6 diagonals.Use two #7 male
braces to connect the base of the posts of the front arch
with the base of the posts of the middle arch and secure
the #6 diagonals at the base of the posts of the middle
arch. Lift the front arch and bolt the diagonals to the
posts of the front arch. Secure the base of the post of
the back arch with the base of the post of the middle
arch. Place the #8 female braces between the middle
and last arch. Important: All the wing nuts must be
securely tightened and placed inside the shelter in order
to avoid brushing against the cover.
Hardware Used
1

14
ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used

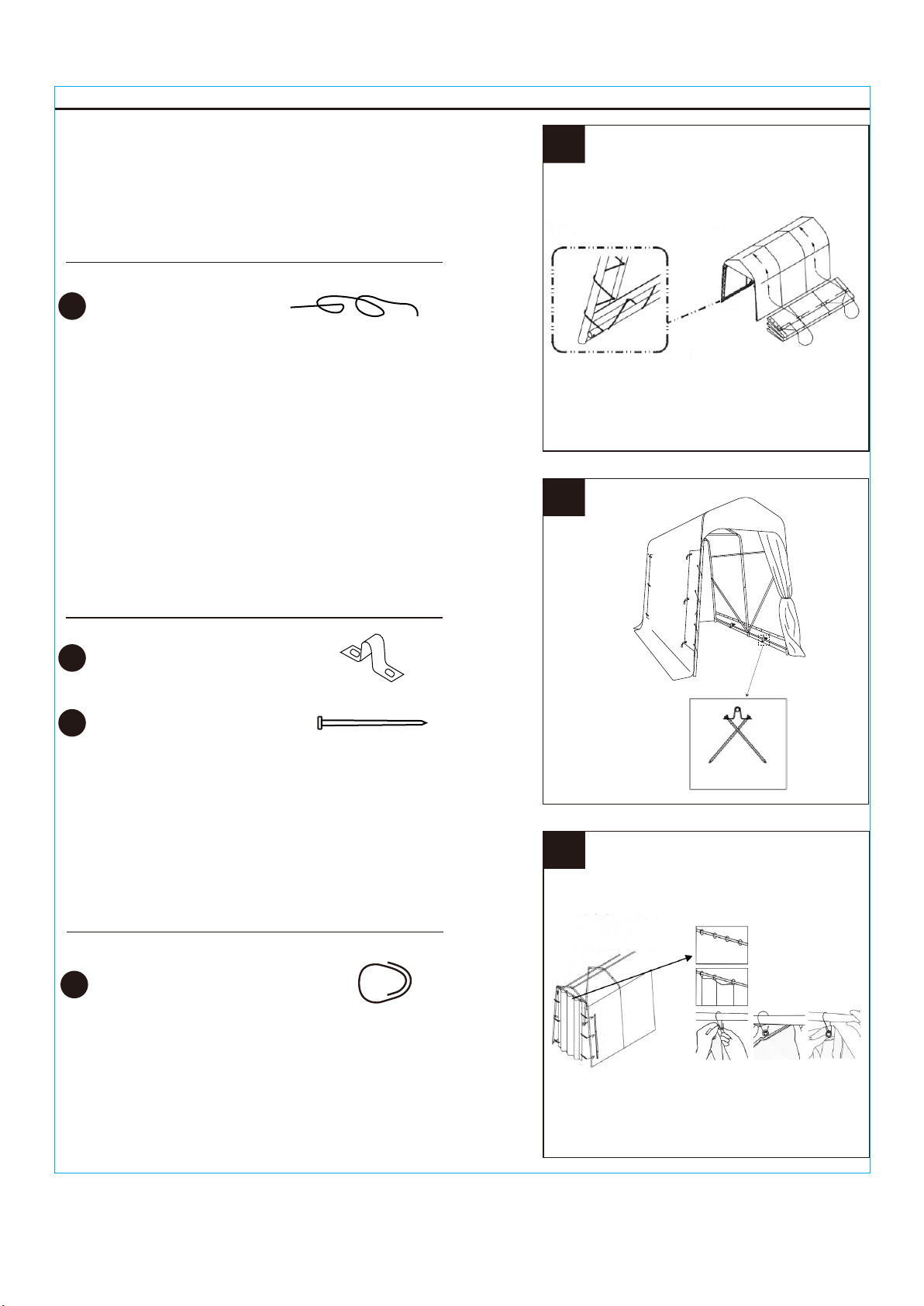

3. Carefully slide the cover on top of the frame using ropes.
Make sure that the cover is centered on the frame, width
and lengthwise.
4. Once the cover is installed, anchor the shelter using
anchors #9 and nails #10. 4
3
Page 7
5. Install the doors.
Hardware Used
5
x 1
Rope
9x 4
Anchors
10 x 8
Nails
15 x 6
“O” Rings

ASSEMBLY INSTRUCTIONS
Page 8

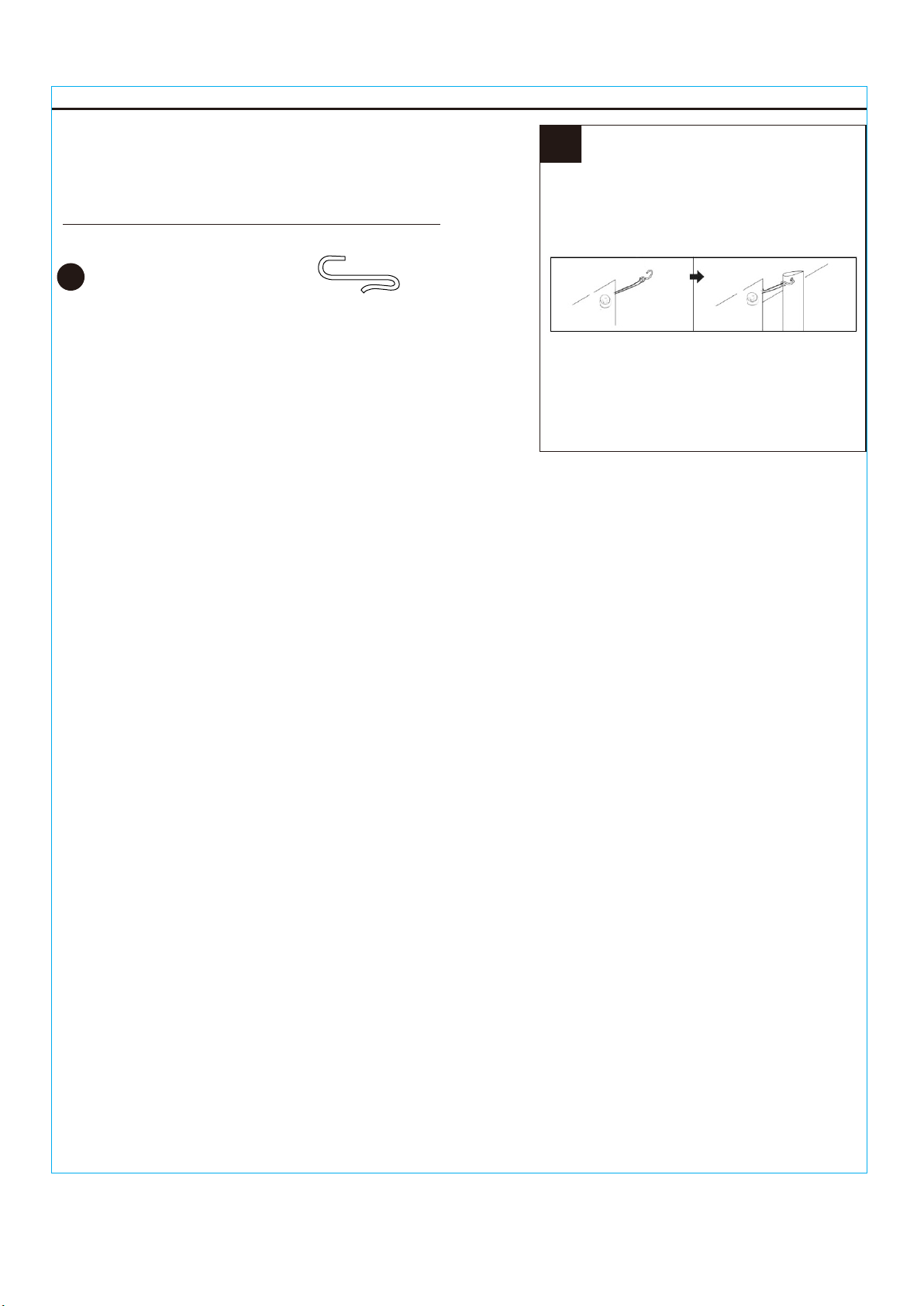

6. Thread the elastic through the grommet,           
                
Hardware Used
6
16 x 12
S Hooks

CARE AND MAINTENANCE
-Never allow snow or ice build up on the roof. Remove ice and snow with a broom or non-sharp
snow removal tool, always from the outside of the structure.
-Closing the doors at both ends will prevent wind accumulation inside the unit and will avoid
movement concerns and/or undue strain or damage to your canopy and/or its structure.
-Regularly check the unit structure to ensure parts are tight and secure.
-Do not make design or assembly changes to the structure. This may weaken the structure and
result in eventual damage.
-Leave sufficient room around the unit for snow removal.
-Never leave a vehicle or motor-powered tool running in the shelter.
-After use, please ensure all covers are clean and dry before storing. Storing a cover with
accumulated dirt and debris will affect its stability and efficiency when next used.
-Do not store in an area under continuous direct sunlight.
-Common sense for its use and maintenance will ensure your unit will remain in good condition.
-Put blocks on the bottom (on the skirt) to hold the canvas and the structure.
Page 9
WARRANTY
Thank you for investing in this product. These products have been made to demanding high-quality
standards and are guaranteed for domestic use against manufacturing faults for a period of 12
months from the date of purchase. This warranty does not affect your statutory rights.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-389-8827. 8 a.m. - 8 p.m.,
EST, Monday - Sunday.
You could also contact us at [email protected].
Printed in China
PART DESCRIPTION QUANTITY
1 Front Posts (2 holes) 2
2 Center Posts (1 hole) 4
3 Corners 6
4 Centers 3
5 Door Supports 3
6 Diagonals
4
7 Male Braces 5
8 Female Braces 5
9 Anchors 4
10 Nails 8
11 1/4x 1-3/4Bolts 10
12 1/4x 2-1/2Bolts 15
13
1/4Wing Nuts 25
14 Rope 1
15
“O” Rings 6
16 S Hooks 12
17
Elastic Rope 12
18
Cover 1
19
FRONT/BACK PANEL 2
PART DESCRIPTION QUANTITY

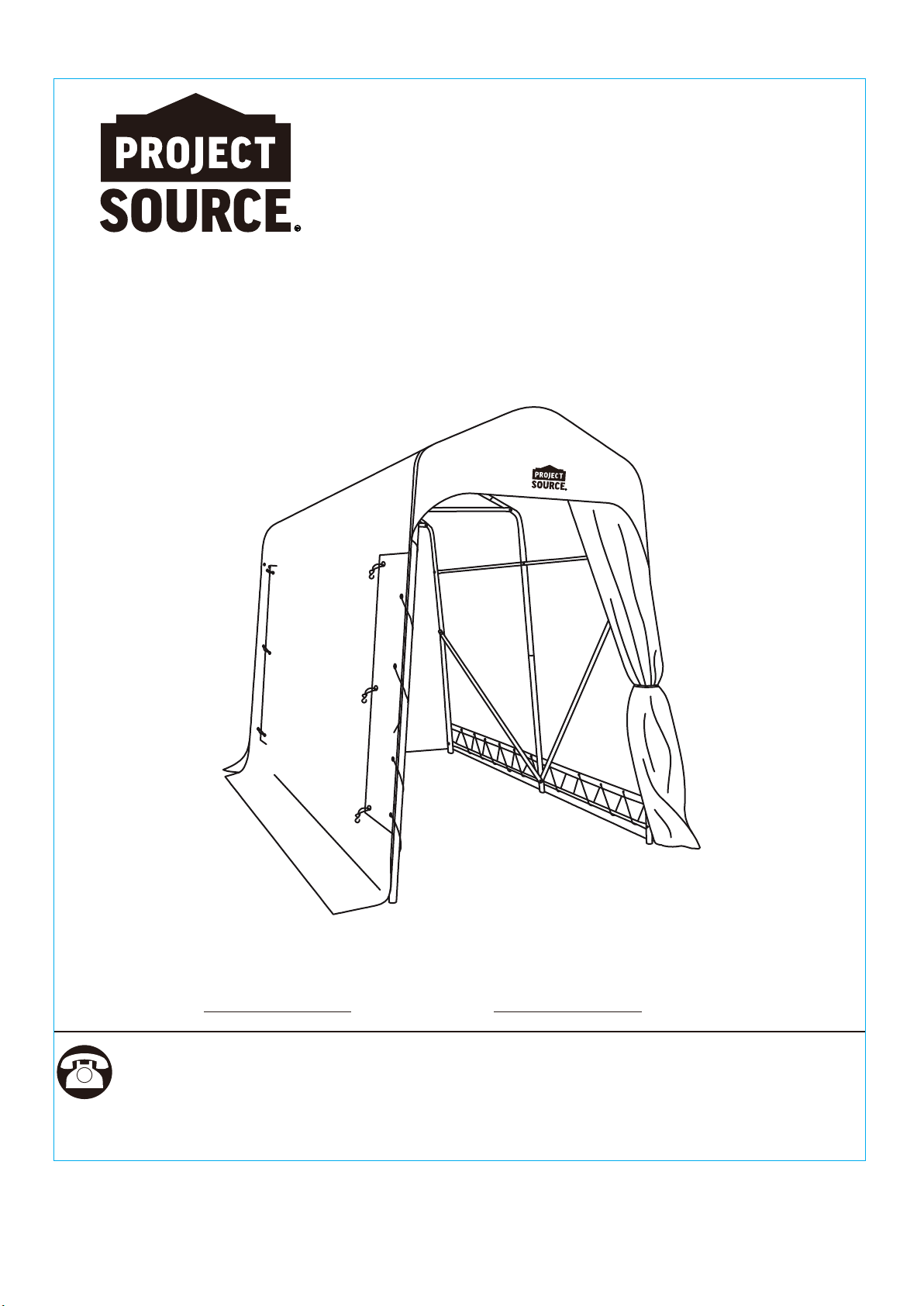

ARTICLE #05535027
MODÈLE #05535027
Abri tout usage de 1,52 m x 2,43 m
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 866 389-8827. Entre 8 h et 20 h (HNE),
du lundi au dimanche. Vous pouvez également communiquer avec nous à l’adresse
[email protected].
Numéro de série Date d’achat
AS22147
Page 1
TM
PROJECT SOURCE et le logo sont des
marques de commerce ou des marques
de commerce déposées de LF, LLC. Tous
droits réservés.
JOIGNEZ VOTRE REÇU ICI
TM

CARACTÉRISTIQUES DU PRODUIT
TABLE DES MATIÈRES
CARACTÉRISTIQUES TECHNIQUES
Contenu de l’emballage...................................................................................................................3
Quincaillerie incluse..........................................................................................................................4
Consignes de sécurité.....................................................................................................................5
Préparation ......................................................................................................................................5
6.............................................................................AInstructions pour l’assemblage ou l’installation
Entretien ..........................................................................................................................................9
Garantie ...........................................................................................................................................9
Liste des pièces de rechange ........................................................................................................9
Page 2
Portes aux deux extrémités, s’ouvrent facilement en les glissant
Bâche en polyéthylène haute densité
Armature en acier galvanisé de calibre 19 durable

Page 3
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
1 Montants avant (2 trous) 2
2 Montants centraux (1 trou) 4
3 Coins 6
4 Centres 3
5 Supports de porte 3
6 Diagonales 2
7 Traverses mâles 5
8 Traverses femelles 5
9 Ancres 4
10 Clous 8
11 Boulons de 1/4 po x 1 3/4 po 10
12 Boulons de 1/4 po x 2 1/2 po 15
13
Écrous à oreilles de 1/4 po 25
14 Corde 1
15
Anneaux 6
16 Crochets en S 12
17
Corde élastique 12
18
Toile 1
19
Panneau avant/arrière 2
PIÈCE DESCRIPTION QUANTITÉ

Page 4
QUINCAILLERIE INCLUSE(grandeur réelle)
Qté : 10
Qté : 25
11
Boulons de 1/4 po x 1 3/4 po
9
Écrous à oreilles de 1/4 po
Qté : 6
15
Anneaux
Qté : 15
12 13
Boulons de 1/4 po x 2 1/2 po
Qté : 12
16
Crochets en S
Qté : 4
Ancres
Qté : 8
10
Clous

Page 5
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
Cet abri d’hiver est conçu spécifiquement pour fournir une protection contre les éléments pendant
les mois d’hiver. Cet article doit être assemblé conformément aux instructions pour l’assemblage
fournies. Lors de conditions hivernales rigoureuses, une accumulation excessive de neige ou de
glace sur le toit de l’auvent peut poser un problème de sécurité. Dans de telles conditions, les
accumulations de neige ou de glace doivent être enlevées de l’extérieur de l’abri, car il peut y avoir
une surcharge de poids sur l’auvent qui pourrait compromettre l’intégrité structurale de l’article. Cet
abri d’hiver doit être bien fixé pour éviter tout mouvement et dommage subséquent. Plusieurs
méthodes sont disponibles pour les propriétaires. Veuillez vous renseigner auprès de votre point de
vente sur la méthode d’ancrage la plus adaptée à votre emplacement.
Éloignez toutes les sources de chaleur et les flammes de cet abri. Ce dernier est destiné
uniquement à l’entreposage d’outils et d’articles à l’extérieur et ne doit pas être utilisé comme abri
pour des rassemblements personnels ou publics.
Ne marchez pas sur le dessus de l’abri d'auto et assurez-vous de nettoyer le dessus de l'abri d'auto
après chaque chute de neige.
ATTENTION
Veuillez conserver une copie de votre reçu du point de vente. Il sera nécessaire comme référence
lors de toute réclamation au titre de la garantie.
AVERTISSEMENT
IMPORTANT: LE FOURNISSEUR REPRÉSENTE, GARANTIT ET ACCEPTE QUE
L’ÉTIQUETAGE, LA CONCEPTION, L’EMBALLAGE ET LES SPÉCIFICATIONS SONT
CONFORMES EN VERTU DE TOUTES LES LOIS ET NORMES APPLICABLES.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 30 minutes.
Outils nécessaires pour l’assemblage (non inclus) : S.O.
PRÉPARATION

INSTRUCTIONS POUR L’ASSEMBLAGE
Page 6

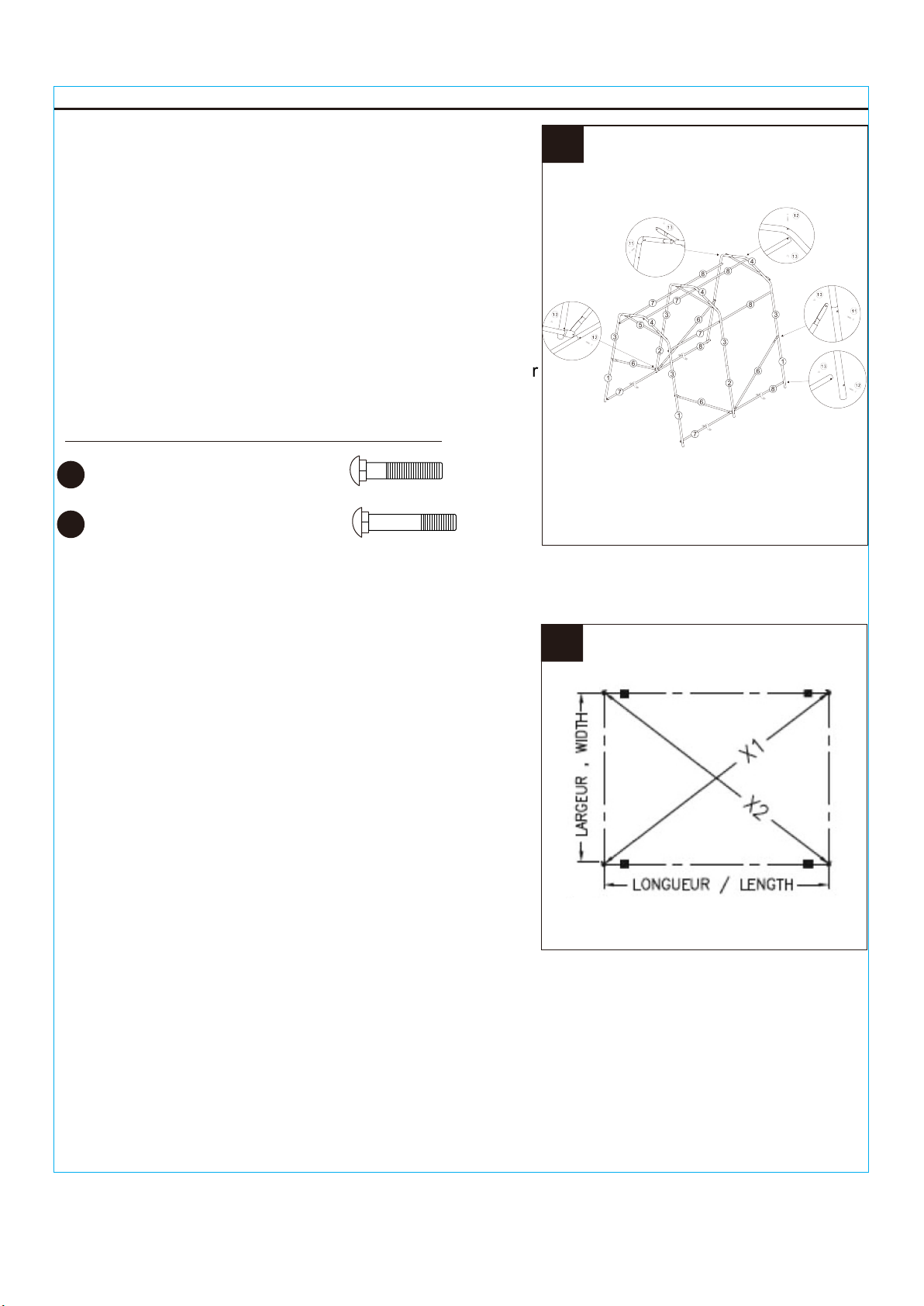

2. Avant de mettre la toile, placez l’armature dans la
position souhaitée, ajustez la largeur de la base et
assurez-vous que l’armature est parfaitement d’équerre
en mesurant les diagonales. Avertissement : Si la
structure n’est pas parfaitement d’équerre, la toile peut
s’endommager lors de l’installation.
2
11 x 10
Boulons de 1/4 po x 1 3/4 po
12 x 15
Boulons de 1/4 po x 2 1/2 po
1. Assemblez les trois arches au sol selon les positions.
N’oubliez pas que l’arche avant a le montant n° 1 avec
2 trous pour fixer les diagonales n° 6. Utilisez deux
traverses mâles n° 7 pour relier la base des montants de
l’arche avant avec la base des montants de l’arche du
milieu et fixez les diagonales n° 6 à la base des
montants de l’arche du milieu. Soulevez l’arche avant et
boulonnez les diagonales aux montants de l’arche avant.
Fixez la base du montant de l’arche arrière avec la base
du montant de l’arche du milieu. Placez les traverses
femelles n° 8 entre l’arche du milieu et l’arche arrière.
Important : Tous les écrous à oreilles doivent être
solidement serrés et placés à l’intérieur de l’abri afin
d’éviter tout frottement contre la toile.
Quincaillerie utilisée
1

14
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
Quincaillerie utilisée
3. Glissez délicatement la toile sur le dessus de l’armature
à l’aide de cordes. Assurez-vous que la toile est centrée
dans le sens de la largeur et de la longueur de l’armature.
4. Une fois la toile installée, fixer l’abri à l’aide des ancres
n° 9 et des clous n° 10. 4
3
Page 7
5. Installez les portes.
Quincaillerie utilisée
5
x 1
Corde
9x 4
Ancres
10 x 8
Clous
15 x 6
Anneaux

INSTRUCTIONS POUR L’ASSEMBLAGE
Page 8
6. Enfilez les élastiques à travers les œillets, puis fixez
tous les crochets sur les œillets de l’abri.
Quincaillerie utilisée
6
16 x 12
Crochets en S

ENTRETIEN
-Ne laissez jamais la neige ou la glace s’accumuler sur le toit. Enlevez la glace et la neige avec un
balai ou un outil de déneigement non tranchant, toujours de l’extérieur de la structure.
-La fermeture des portes aux deux extrémités empêchera l’accumulation de vent à l’intérieur de
l’article et évitera des problèmes de mouvement ou une contrainte et des dommages excessifs à
votre auvent et à sa structure.
-Vérifiez régulièrement la structure de l’article pour vous assurer que les pièces sont bien serrées et
fixées.
-N’apportez pas de modifications de conception ou d’assemblage à la structure. Cela peut affaiblir la
structure et entraîner des dommages éventuels.
-Laissez suffisamment d’espace autour de l’article pour le déneigement.
-Ne laissez jamais un véhicule ou un outil motorisé en marche dans l’abri.
-Après utilisation, veuillez vous assurer que toutes les toiles sont propres et sèches avant de les
ranger. L’entreposage d’une toile avec de la saleté et des débris accumulés compromettra sa
stabilité et son efficacité lors de la prochaine utilisation.
-Ne pas entreposer dans une zone exposée à la lumière directe du soleil de façon continue.
-Faire preuve de bon sens pour son utilisation et un entretien régulier garantiront que votre article
restera en bon état.
-Mettre des blocs sur le fond (sur la jupe) pour tenir la toile et la structure.
Page 9
GARANTIE
Nous vous remercions d’avoir acheté cet article. Ces articles ont été fabriqués en respectant des
normes exigeantes de haute qualité. Ils sont conçus pour un usage domestique et sont à cette fin
couverts contre tout défaut de fabrication par une garantie de 12 mois entrant en vigueur à compter
de la date d’achat. La présente garantie ne remplace pas les droits de l’acheteur prévus par la loi.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
866 389-8827. Entre 8 h et 20 h (HNE), du lundi au dimanche.
Vous pouvez également communiquer avec nous à l’adresse [email protected].
Imprimé en Chine
PIÈCE DESCRIPTION QUANTITÉ
1 Montants avant (2 trous) 2
2 Montants centraux (1 trou) 4
3 Coins 6
4 Centres 3
5 Supports de porte 3
6 Diagonales 2
7 Traverses mâles 5
8 Traverses femelles 5
9 Ancres 4
10 Clous 8
11 Boulons de 1/4 po x 1 3/4 po 10
12 Boulons de 1/4 po x 2 1/2 po 15
13
Écrous à oreilles de 1/4 po 25
14 Corde 1
15
Anneaux 6
16 Crochets en S 12
17
Corde élastique 12
18
Toile 1
19
Panneau avant/arrière 2
PIÈCE DESCRIPTION QUANTITÉ
