Project Source 05535028 User manual

ITEM #05535028
MODEL #05535028
8’x10’Car Shelter
Français p. XX
Español p. XX
Français p. XX
Español p. XX
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-661-6646, 11 a.m. - 8 p.m., EST, Monday - Friday.
Serial Number Purchase Date
VR21021
ATTACH YOUR RECEIPT HERE
ATTACH YOUR RECEIPT HERE
ATTACH YOUR RECEIPT HERE
Page 1
TM
PROJECT SOURCE and logo design are
trademarks or registered trademarks of
LF, LLC. All rights reserved.
You could
also contact us at [email protected].
ITEM #05535028
MODEL #05535028
8’x10’Car Shelter
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 866-389-8827. 8 a.m. - 8 p.m., EST, Monday - Sunday.
Serial Number Purchase Date
AS22134
ATTACH YOUR RECEIPT HERE
TM

PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
SPECIFICATIONS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................4
Safety Information. .........................................................................................................................5
Preparation ....................................................................................................................................5
6.............................................................................................snoitcurtsnInoitallatsnIroylbmessA
Care and Maintenance ...................................................................................................................9
Warranty ........................................................................................................................................9
Replacement Parts List ..................................................................................................... ..9...........
Page 2
High density polyethylene tarp
Durable galvanized steel frame
UV treated waterproof

Page 3

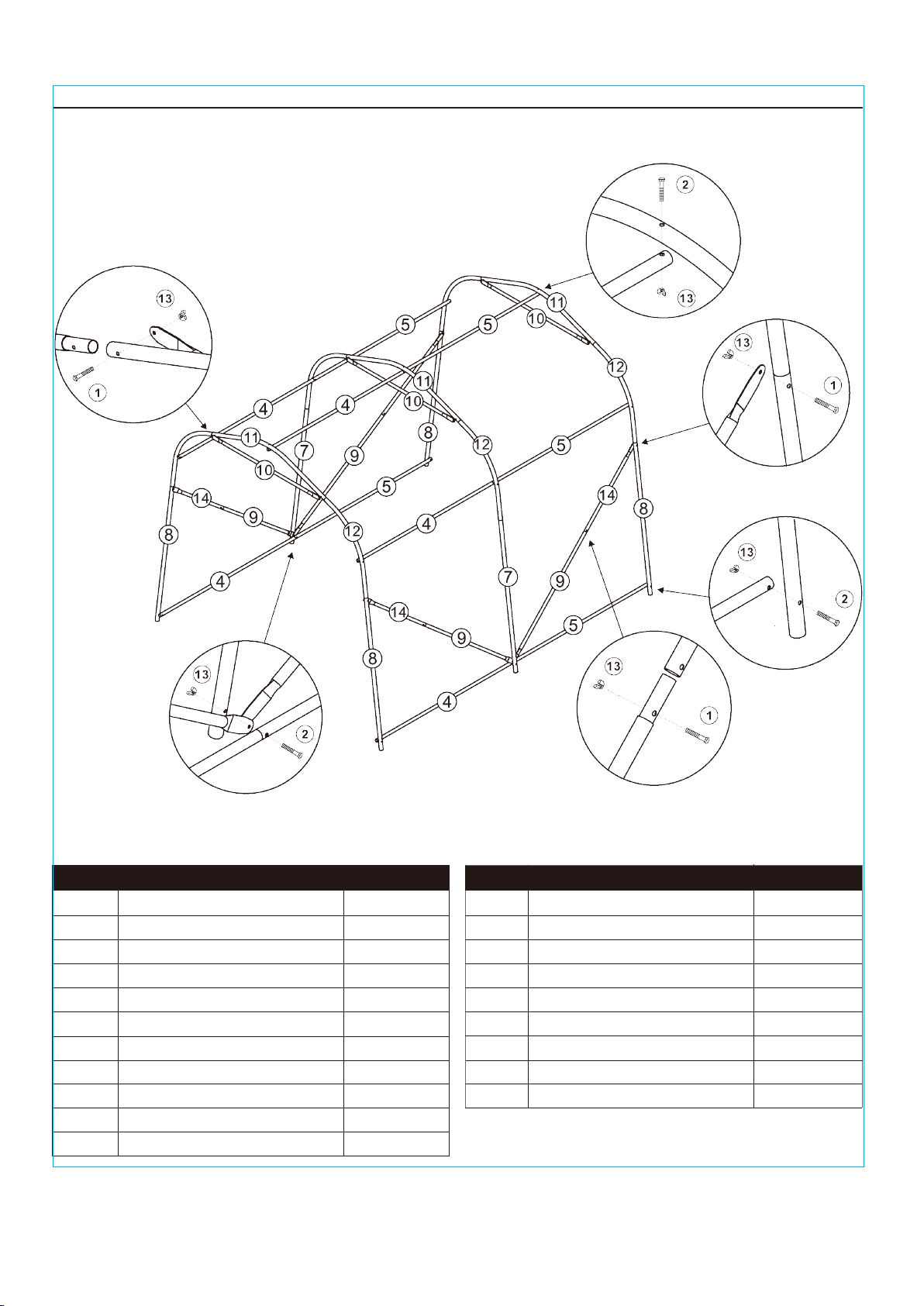

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
1 1/4x 1-3/4Car Bolt 14
2 1/4x 2-1/2Car Bolt 15
3 Bright Commun Nail 8
4 Swedged Brace 5
5 Female Brace 5
6 Anchor 4
7 1 Hole RD Post 2
8 2 Hole Leg 4
9 FEM. Diagonal 4
10 RD Arch Stiffener 3
11 Center Arch 3
12 2 Holes Round Corner 6
13
Wing Nut 29
14 Swedged Crosstie 4
15
Ball Bungee 12
16 S Hook 12
17
“O” Ring 6
18
Rope 1
19
Cover 1
20
Front/Back Panel 2
PART DESCRIPTION QUANTITY

Page 4

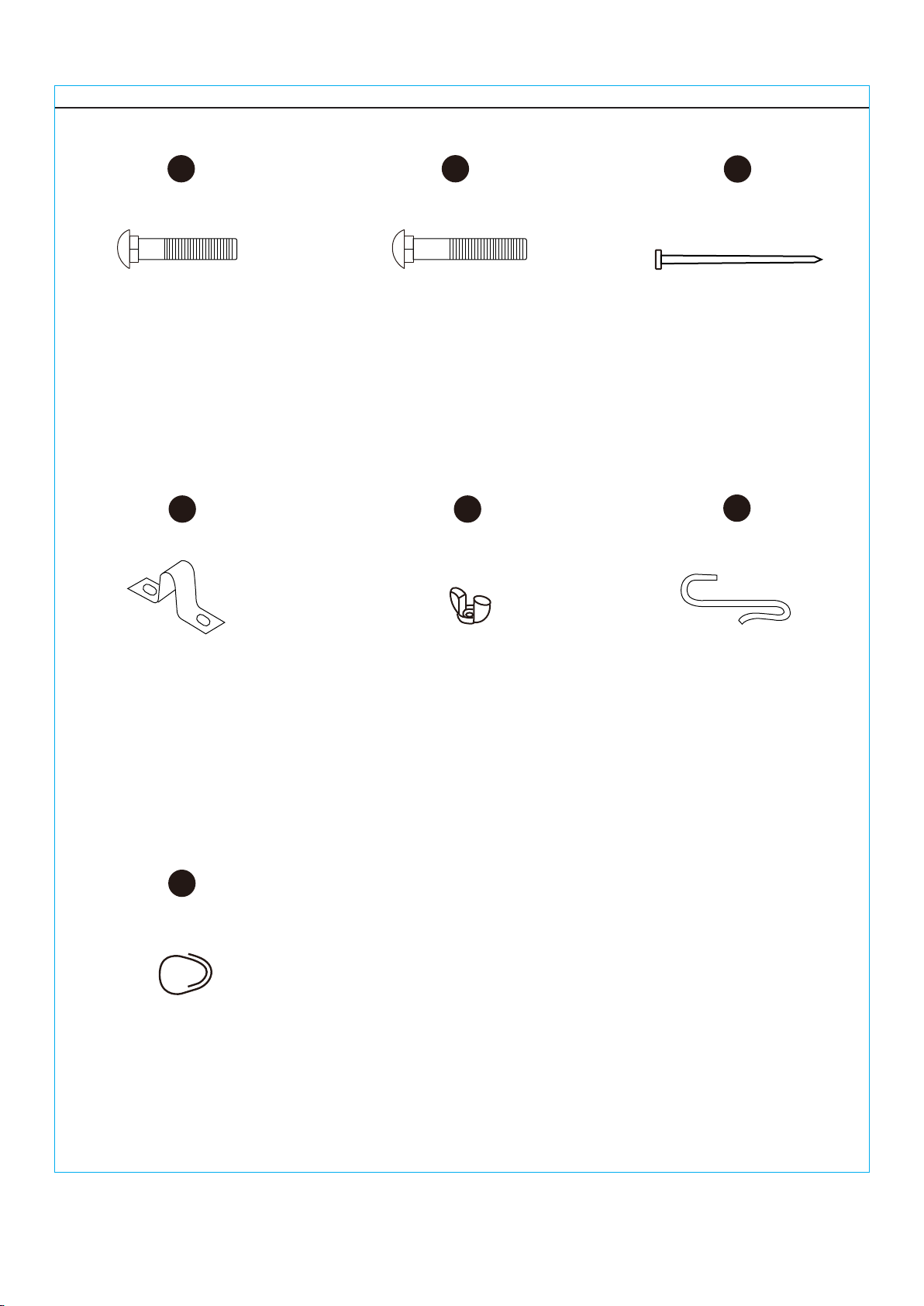

HARDWARE CONTENTS (shown actual size)
Qty. 14
Qty. 29
3
1/4x 1-3/4Bolts
1
Wing Nuts
Qty. 6
16
“O” Rings
Qty. 15
6 13
1/4x 2-1/2Bolts
Qty. 12
17
S Hooks
Qty. 4
Anchors
Qty. 8
2
Bright Commun Nail

Page 5
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
This winter shelter is designed specifically to provide shelter from the elements during winter months.
This unit must be assembled in accordance with the assembly instructions provided. During severe
winter conditions, an excessive accumulation of snow or ice on the canopy roof may pose a safety
concern. Under such conditions, accumulations of snow or ice must be removed from the exterior of
the shelter as there may be a weight overload on the canopy which could affect the unit's structural
integrity. This winter shelter must be properly secured to avoid movement and/or subsequent
damage. There are numerous methods available to owners. Please obtain advice at your point of
purchase on which method of anchoring is most suitable for your location.
Keep all heat sources and flame away from this shelter. This shelter is meant for outdoor tool & item
storage only and should not be used as a shelter for personal and/or public gatherings.
Do not walk on the top of the car shelter and be sure to clean the top of the car shelter after each
snowfall.
CAUTION
Please retain a copy of your point of purchase receipt. It will be required as reference when making
any warranty claim.
WARNING
IMPORTANT: VENDOR REPRESENTS, WARRANTS AND AGREES THAT LABELING,
DESIGN, PACKAGING, SPECIFICATIONS SHALL COMPLY IN ALL RESPECTS WITH ALL
APPLICABLE LAWS AND STANDARDS.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): N/A
PREPARATION

ASSEMBLY INSTRUCTIONS

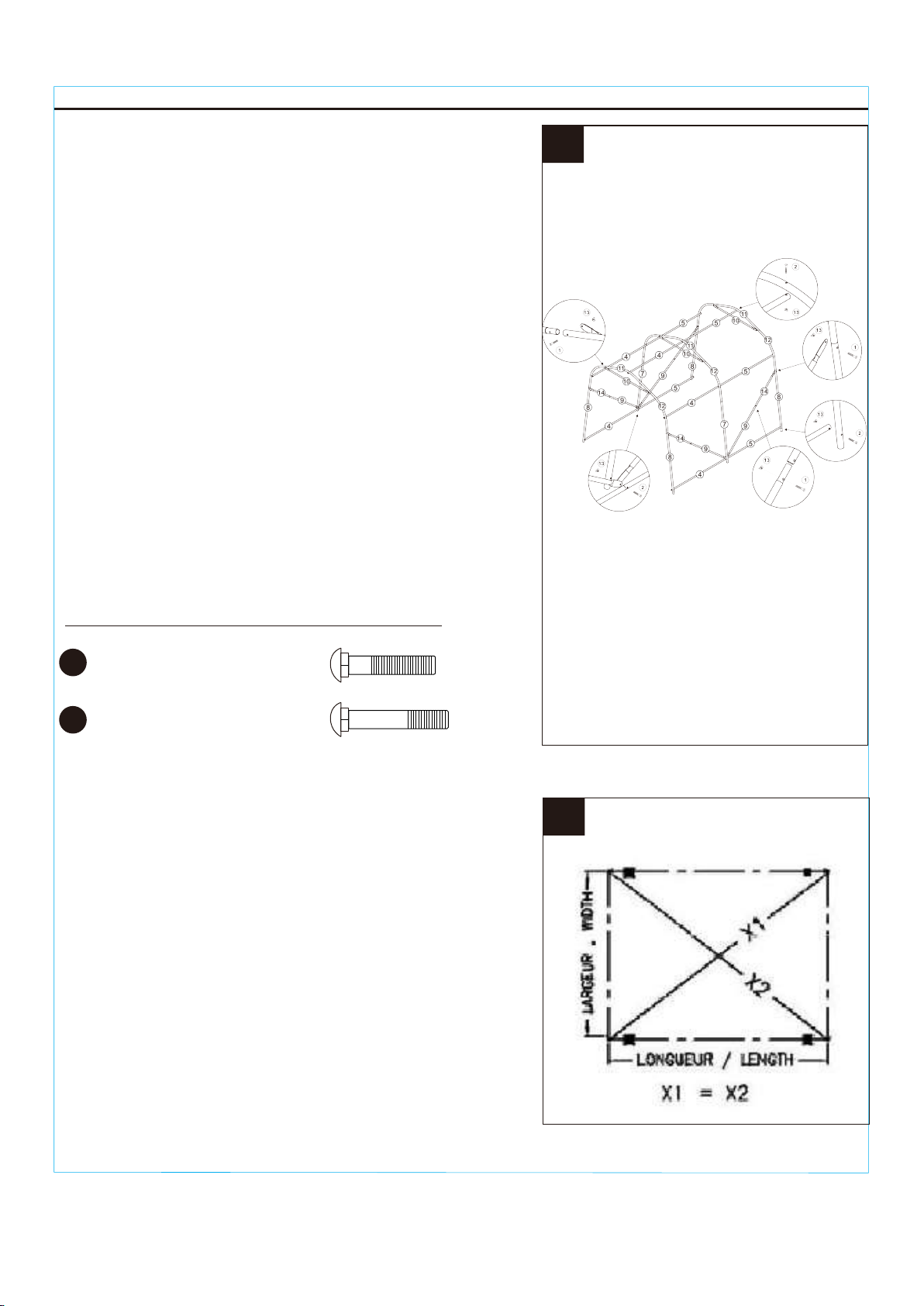

1. An ARCH is the assembly of: one center #11, two
corners #12,two posts #7 or #8 Jarch sfiffener #10.
Assemble all arches on the ground making sure that you
follow the positions shown.Caution: Set the first arch
with two # 8 post 2 holes to secure the # 9 and #14
diagonals. Connect the base of the posts of the first arch
with the base of the posts of the second arch with two #4
swedge brace and secure the# 9 and # 14 at the base of
the posts of the second arch. Lift the first arch and bolt
the diagonals to the posts of the first arch. Lift the second
arch and secure it to the first one by putting in place the
#4 swedge braces. To assemble the other arch, secure
the base of the post of the last arch lifted with the base of
the post of the next arch. Lift it and secure them by
putting in place the proper brace. Caution: Always place
the #5 female braces between the second and third arch.
Important: All the wing nuts must be tightened and placed
inside the shelter in order not to touch the cover.
Hardware Used
Page 6
2. Before putting the cover on, set the frame where you
want it, adjust the base width and set the frame square
measuring as shown (Fig. B). The two measurements
must be the same. Caution: If the structure is not
perfectly square, the cover will be difficult to install and
it could be damaged during the installation.
2
1x 14
1/4x 1-3/4Car Bolt
2x 15
1/4x 2-1/2Car Bolt
1

18
ASSEMBLY INSTRUCTIONS
Hardware Used

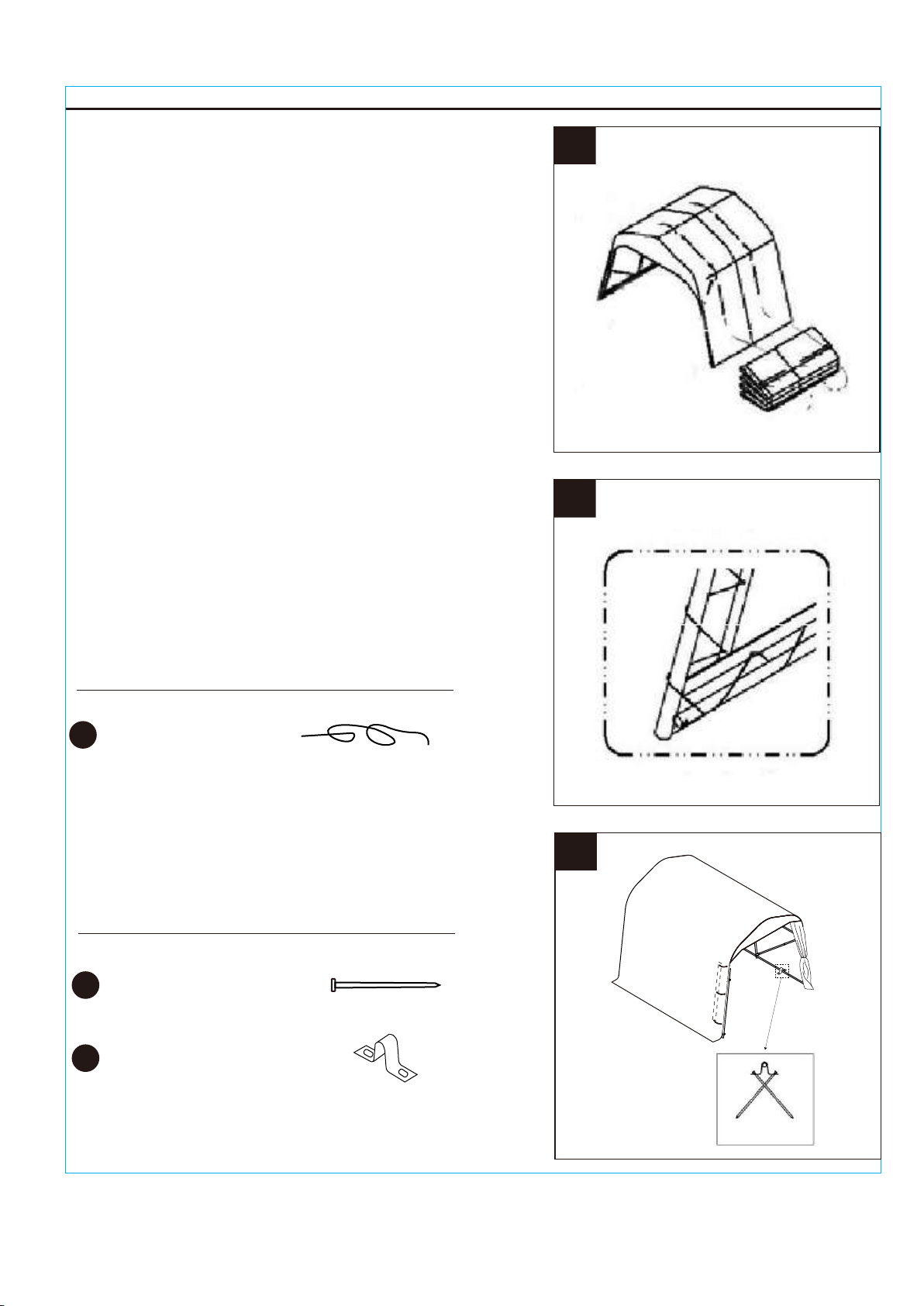

3. Carefully slide the cover on top of the frame using
ropes as shown.
4. Tie the cover to the frame with the supplied rope. Start
at the center of both ends moving towards the sides.
At the bottom, tie the cover to the base braces.
Important: Make sure that the cover is centered on the
frame. Important: The tarp must always be securely taut
in order to avoid premature wear and tear.
4
3
Page 7
5. Once the tarp is installed, anchor the shelter using the
#3 and #6 items.
Hardware Used
5
x 1
Rope
6x 4
Anchors
3x 8
Nails

ASSEMBLY INSTRUCTIONS
Page 8
17 x 6
“O” Rings

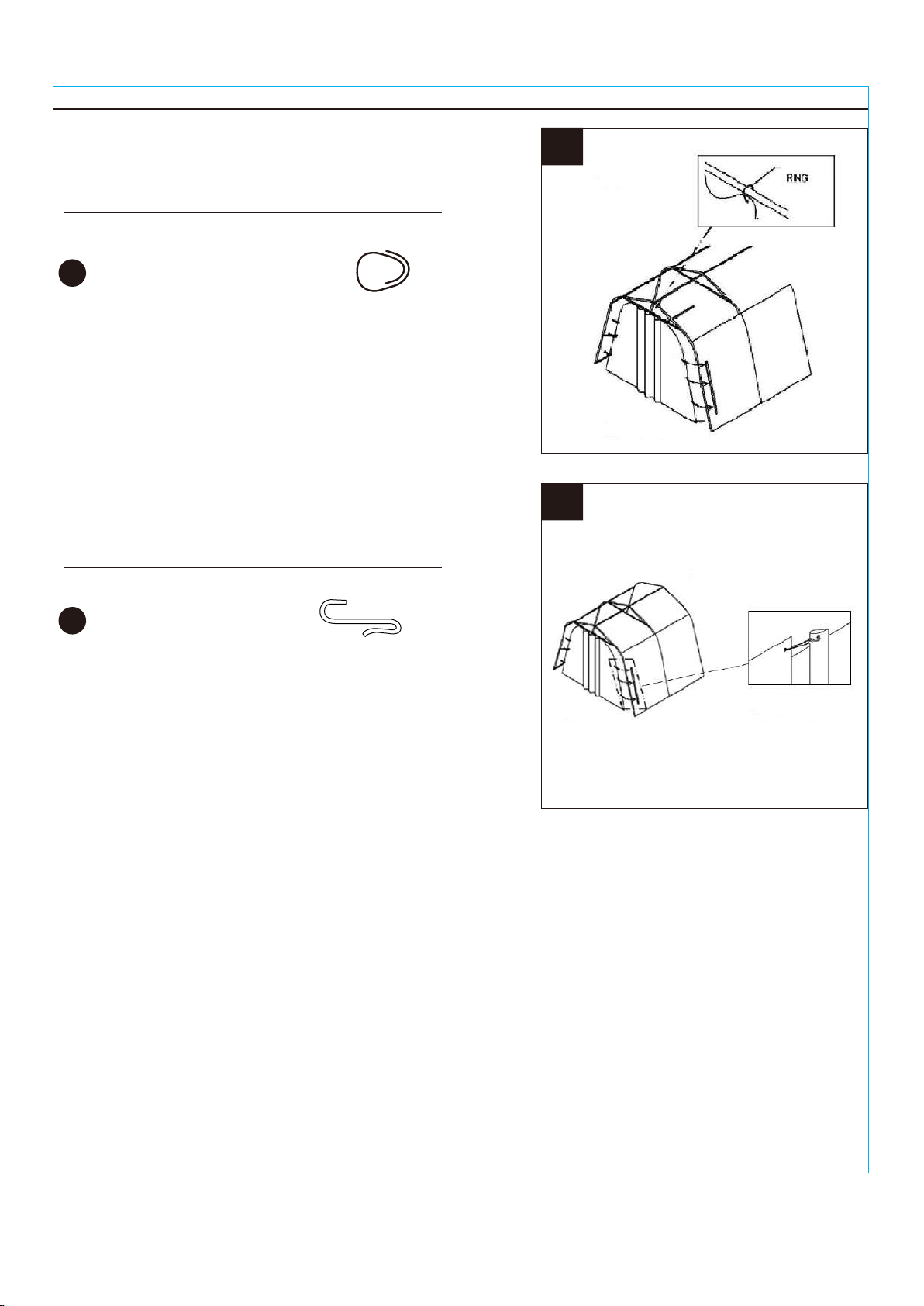

6. Install the doors.
Hardware Used
6
7. Push the ball bungee through the grommet, secure all
hooks on shelter grommet.
Hardware Used
7
16 x 12
S Hooks

CARE AND MAINTENANCE
-Never allow snow or ice build up on the roof. Remove ice and snow with a broom or non-sharp
snow removal tool, always from the outside of the structure.
-Closing the doors at both ends will prevent wind accumulation inside the unit and will avoid
movement concerns and/or undue strain or damage to your canopy and/or its structure.
-Regularly check the unit structure to ensure parts are tight and secure.
-Do not make design or assembly changes to the structure. This may weaken the structure and
result in eventual damage.
-Leave sufficient room around the unit for snow removal.
-Never leave a vehicle or motor-powered tool running in the shelter.
-After use, please ensure all covers are clean and dry before storing. Storing a cover with
accumulated dirt and debris will affect its stability and efficiency when next used.
-Do not store in an area under continuous direct sunlight.
-Common sense for its use and maintenance will ensure your unit will remain in good condition.
-Put blocks on the bottom (on the skirt) to hold the canvas and the structure.
Page 9
WARRANTY
Thank you for investing in this product. These products have been made to demanding high-quality
standards and are guaranteed for domestic use against manufacturing faults for a period of 12
months from the date of purchase. This warranty does not affect your statutory rights.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-389-8827. 8 a.m. - 8 p.m., EST,
Monday - Sunday.
You could also contact us at [email protected].
Printed in China
PART DESCRIPTION QUANTITY
1 1/4x 1-3/4Car Bolt 14
2 1/4x 2-1/2Car Bolt 15
3 Bright Commun Nail 8
4 Swedged Brace 5
5 Female Brace 5
6 Anchor 4
7 1 Hole RD Post 2
8 2 Hole Leg 4
9 FEM. Diagonal 4
10 RD Arch Stiffener 3
11 Center Arch 3
12 2 Holes Round Corner 6
13
Wing Nut 29
14 Swedged Crosstie 4
15
Ball Bungee 12
16 S Hook 12
17
“O” Ring 6
18
Rope 1
19
Cover 1
20
Front/Back Panel 2
PART DESCRIPTION QUANTITY

ITEM #05535028
MODEL #05535028
8’x10’Car Shelter
Français p. XX
Español p. XX
Français p. XX
Español p. XX
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-661-6646, 11 a.m. - 8 p.m., EST, Monday - Friday.
Serial Number Purchase Date
VR21021
ATTACH YOUR RECEIPT HERE
ATTACH YOUR RECEIPT HERE
ATTACH YOUR RECEIPT HERE
Page 1
TM
PROJET SOURCE et le logo sont des
marques de commerce ou des marques
de commerce déposées de LF, LLC. Tous
droits réservés.
ARTICLE #05535028
MODÈLE #05535028
Abri d’auto de 2,43 m x 3,04 m
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 866 389-8827, entre 8 h et 20 h (HNE),
du lundi au dimanche. Vous pouvez également communiquer avec nous à l’adresse
[email protected].
Numéro de série Date d’achat
AS22134
JOIGNEZ VOTRE REÇU ICI
TM

CARACTÉRISTIQUES DU PRODUIT
TABLE DES MATIÈRES
CARACTÉRISTIQUES TECHNIQUES
Contenu de l’emballage...................................................................................................................3
Quincaillerie incluse..........................................................................................................................4
Consignes de sécurité ....................................................................................................................5
Préparation .....................................................................................................................................5
6...............................................................................Instructions pour l’assemblage ou l’installation
Entretien...........................................................................................................................................9
Garantie ........................................................................................................................................9
Liste des pièces de rechange ..................................................................................................... ..9..
Page 2
Bâche en polyéthylène haute densité
Armature en acier galvanisé durable
Traité contre les UV et imperméabilisé

Page 3
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
1 Boulon de carrosserie de 1/4 po x 1 3/4 po 14
2 Boulon de carrosserie de 1/4 po x 2 1/2 po 15
3 Clou commun brillant 8
4 Traverse mâle 5
5 Traverse femelle 5
6 Ancre 4
7 Montant central à 1 trou 2
8 Montant à 2 trous 4
9 Diagonale femelle 4
10 Tige de renfort pour l’arche 3
11 Arche centrale 3
12 Coin rond à 2 trous 6
13
Écrou à oreilles 29
14 Traverse mâle 4
15
Tendeur à boule 12
16 Crochet en S 12
17
Anneau 6
18
Corde 1
19
Toile 1
20
Panneau avant/arrière 2
PIÈCE DESCRIPTION QUANTITÉ

Page 4
QUINCAILLERIE INCLUSE (grandeur réelle)
Qté : 14
Qté : 29
3
Boulons de 1/4 po x 1 3/4 po
1
Écrous à oreilles
Qté : 6
16
Anneaux
Qté : 15
6 13
Boulons de 1/4 po x 2 1/2 po
Qté : 12
17
Crochets en S
Qté : 4
Ancres
Qté : 8
2
Clou commun brillant

Page 5
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
Cet abri d’hiver est conçu spécifiquement pour fournir une protection contre les éléments pendant
les mois d’hiver. Cet article doit être assemblé conformément aux instructions pour l’assemblage
fournies. Lors de conditions hivernales rigoureuses, une accumulation excessive de neige ou de
glace sur le toit de l’auvent peut poser un problème de sécurité. Dans de telles conditions, les
accumulations de neige ou de glace doivent être enlevées de l’extérieur de l’abri, car il peut y avoir
une surcharge de poids sur l’auvent qui pourrait compromettre l’intégrité structurale de l’article. Cet
abri d’hiver doit être bien fixé pour éviter tout mouvement et dommage subséquent. Plusieurs
méthodes sont disponibles pour les propriétaires. Veuillez vous renseigner auprès de votre point de
vente sur la méthode d’ancrage la plus adaptée à votre emplacement.
Éloignez toutes les sources de chaleur et les flammes de cet abri. Ce dernier est destiné
uniquement à l’entreposage d’outils et d’articles à l’extérieur et ne doit pas être utilisé comme abri
pour des rassemblements personnels ou publics.
Ne marchez pas sur le dessus de l’abri d'auto et assurez-vous de nettoyer le dessus de l'abri d'auto
après chaque chute de neige.
ATTENTION
Veuillez conserver une copie de votre reçu du point de vente. Il sera nécessaire comme référence
lors de toute réclamation au titre de la garantie.
AVERTISSEMENT
IMPORTANT:LE FOURNISSEUR REPRÉSENTE, GARANTIT ET ACCEPTE QUE
L’ÉTIQUETAGE, LA CONCEPTION, L’EMBALLAGE ET LES SPÉCIFICATIONS SONT
CONFORMES EN VERTU DE TOUTES LES LOIS ET NORMES APPLICABLES.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 30 minutes.
Outils nécessaires pour l’assemblage (non inclus) : S.O.
PRÉPARATION

INSTRUCTIONS POUR L’ASSEMBLAGE
1. Une ARCHE est l’assemblage de : un centre n° 11, deux
coins n° 12, deux montants n° 7 ou n° 8 et une tige de
renfort pour l’arche n° 10. Assemblez toutes les arches au
sol en vous assurant que vous suivez les positions
indiquées. Mise en garde : Installez la première arche avec
deux montants à 2 trous n° 8 pour fixer les diagonales n° 9
et n° 14. Reliez la base des montants de la première arche
à la base des montants de la deuxième arche avec deux
traverses mâles n° 4 et fixez les n° 9 et n° 14 à la base des
montants de la deuxième arche. Soulevez la première
arche et boulonnez les diagonales aux montants de la
première arche. Soulevez la deuxième arche et fixez-la à la
première en mettant en place les traverses mâles n° 4.
Pour assembler l’autre arche, fixez la base du montant de
la dernière arche soulevée à la base du montant de l’arche
suivante. Soulevez-la et fixez-les en mettant en place la
traverse appropriée. Mise en garde : Placez toujours les
traverses femelles n° 5 entre la deuxième et la troisième
arche. Important : Tous les écrous à oreilles doivent être
serrés et placés à l’intérieur de l’abri afin d’éviter le contact
avec la toile.
Quincaillerie utilisée
Page 6
2. Avant de mettre la toile, placez l’armature où vous le
souhaitez, ajustez la largeur de la base et mesurez
l’espace entre l’armature pour qu’elle soit d’équerre tel
qu’illustré (Fig. B). Les deux mesures doivent être
identiques. Mise en garde : Si la structure n’est pas
parfaitement d’équerre, la toile sera difficile à installer et
pourrait s’endommager lors de l’installation.
2
1x 14
Boulons de 1/4 po x 1 3/4 po
2x 15
Boulons de 1/4 po x 2 1/2 po
1

18
INSTRUCTIONS POUR L’ASSEMBLAGE
Quincaillerie utilisée
3. Glissez délicatement la toile sur le dessus de l’armature
à l’aide de cordes tel qu’illustré.
4. Attachez la toile à l’armature avec la corde fournie.
Commencez au centre des deux extrémités en vous
déplaçant vers les côtés. Au bas, attachez la toile aux
traverses de la base. Important : Assurez-vous que la
toile est centrée sur l’armature. Important : La bâche
doit toujours être bien tendue afin d’éviter une usure
prématurée.
4
3
Page 7
5. Une fois la bâche installée, ancrer l’abri à l’aide des
éléments n° 3 et n° 6.
Quincaillerie utilisée
5
x 1
Corde
6x 4
Ancres
3x 8
Clous

INSTRUCTIONS POUR L’ASSEMBLAGE
Page 8
17 x 6
Anneaux
6. Installez les portes.
Quincaillerie utilisée
6
7. Insérez les tendeurs à boule à travers les œillets, puis
fixez tous les crochets sur les œillets de l’abri.
Quincaillerie utilisée
7
16 x 12
Crochets en S

ENTRETIEN
-Ne laissez jamais la neige ou la glace s’accumuler sur le toit. Enlevez la glace et la neige avec un
balai ou un outil de déneigement non tranchant, toujours de l’extérieur de la structure.
-La fermeture des portes aux deux extrémités empêchera l’accumulation de vent à l’intérieur de
l’article et évitera des problèmes de mouvement ou une contrainte et des dommages excessifs à
votre auvent et à sa structure.
-Vérifiez régulièrement la structure de l’article pour vous assurer que les pièces sont bien serrées et
fixées.
-N’apportez pas de modifications de conception ou d’assemblage à la structure. Cela peut affaiblir la
structure et entraîner des dommages éventuels.
-Laissez suffisamment d’espace autour de l’article pour le déneigement.
-Ne laissez jamais un véhicule ou un outil motorisé en marche dans l’abri.
-Après utilisation, veuillez vous assurer que toutes les toiles sont propres et sèches avant de les
ranger. L’entreposage d’une toile avec de la saleté et des débris accumulés compromettra sa
stabilité et son efficacité lors de la prochaine utilisation.
-Ne pas entreposer dans une zone exposée à la lumière directe du soleil de façon continue.
-Faire preuve de bon sens pour son utilisation et un entretien régulier garantiront que votre article
restera en bon état.
-Mettre des blocs sur le fond (sur la jupe) pour tenir la toile et la structure.
Page 9
GARANTIE
Nous vous remercions d’avoir acheté cet article. Ces articles ont été fabriqués en respectant des
normes exigeantes de haute qualité. Ils sont conçus pour un usage domestique et sont à cette fin
couverts contre tout défaut de fabrication par une garantie de 12 mois entrant en vigueur à compter
de la date d’achat. La présente garantie ne remplace pas les droits de l’acheteur prévus par la loi.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
866 389-8827. Entre 8 h et 20 h (HNE), du lundi au dimanche.
Vous pouvez également communiquer avec nous à l’adresse [email protected].
Imprimé en Chine
PIÈCE DESCRIPTION QUANTITÉ
1 Boulon de carrosserie de 1/4 po x 1 3/4 po 14
2 Boulon de carrosserie de 1/4 po x 2 1/2 po 15
3 Clou commun brillant 8
4 Traverse mâle 5
5 Traverse femelle 5
6 Ancre 4
7 Montant central à 1 trou 2
8 Montant à 2 trous 4
9 Diagonale femelle 4
10 Tige de renfort pour l’arche 3
11 Arche centrale 3
12 Coin rond à 2 trous 6
13
Écrou à oreilles 29
14 Traverse mâle 4
15
Tendeur à boule 12
16 Crochet en S 12
17
Anneau 6
18
Corde 1
19
Toile 1
20
Panneau avant/arrière 2
PIÈCE DESCRIPTION QUANTITÉ
