Project Source KC1820CS User manual

ITEM #05535031
MODEL #05535031
18’x20’ Car Shelter
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 866-389-8827. 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected].
Serial Number Purchase Date
SC22156
ATTACH YOUR RECEIPT HERE
Page 1
TM
PROJECT SOURCE and logo design are
trademarks or registered trademarks of
LF, LLC. All rights reserved.
TM

PRODUCT SPECIFICATIONS
TABLE OF CONTENTS
SPECIFICATIONS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................4
Safety Information. .........................................................................................................................5
Preparation ....................................................................................................................................5
6.............................................................................................snoitcurtsnInoitallatsnIroylbmessA
Care and Maintenance ...................................................................................................................9
Warranty ........................................................................................................................................9
Replacement Parts List ..................................................................................................... ..9...........
Page 2
Extended space for storage
Doors at both ends,easily slide open
Clear see-through arched windows
High density polyethylene tarp
Durable galvanized steel frame

Page 3
PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Leg 10
B Corner Arch 10
C Center Arch 5
D Female Door Rail 5
E Male Door Rail 5
F Diagonal Bar 4
G Female Brace 7
H Male Brace 21
I T-Bar 5
I-1 Diagonal Bar 10
J Bar Bracket 10
K Large Door Rail Hook 24
L Elastic+S-Hook 24
M Ground Anchor 4
N Nail 8
O M6 x 45 Bolt 10
P M6 x 75 Bolt 25
Q M6 x 100 Bolt 25
R
Wing Nuts 60
S
Plastic Caps 24
T
Tarp 1
PART DESCRIPTION QUANTITY

Page 4
HARDWARE CONTENTS (shown actual size)
Qty. 10
Qty. 60
N
Bar Bracket
M6 x 100 Bolt
J
Qty. 10
M6 x 45 Bolt
O
Qty. 25
M6 x 75 Bolt
P
Wing Nuts
L
Qty. 25
M
R
Qty. 24
Elastic+S-Hook
Qty. 4
Ground Anchor
Qty. 8
Q
Nail
Qty. 24
Large Door Rail Hook
K

Page 5
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
This winter car shelter is designed specifically to provide vehicle shelter from the elements during
winter months. This unit must be assembled in accordance with the assembly instructions provided.
During severe winter conditions, an excessive accumulation of snow or ice on the canopy roof may
pose a safety concern. Under such conditions, accumulations of snow or ice must be removed from
the exterior of the shelter as there may be a weight overload on the canopy which could affect the
unit's structural integrity. This winter shelter must be properly secured to avoid movement and/or
subsequent damage. There are numerous methods available to owners. Please obtain advice at
your point of purchase on which method of anchoring is most suitable for your location. The shelter
must be installed on a flat surface.
Keep all heat sources and flame away from this shelter. This shelter is meant for vehicle storage
only and should not be used as a shelter for personal and/or public gatherings.
Do not walk on the top of the car shelter and be sure to clean the top of the car shelter after each
snowfall.
CAUTION
Please retain a copy of your point of purchase receipt. It will be required as reference when making
any warranty claim. Please check the municipal by-law prior to setting up the product.
WARNING
IMPORTANT: VENDOR REPRESENTS, WARRANTS AND AGREES THAT LABELING,
DESIGN, PACKAGING, SPECIFICATIONS SHALL COMPLY IN ALL RESPECTS WITH ALL
APPLICABLE LAWS AND STANDARDS.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 120 minutes
Tools Required for Assembly (not included): N/A
PREPARATION

ASSEMBLY INSTRUCTIONS
Page 6
Ox 10
M6 x 45 mm Bolt
Px 25
M6 x 75 mm Bolt
Qx 5
M6 x 100 mm Bolt
1

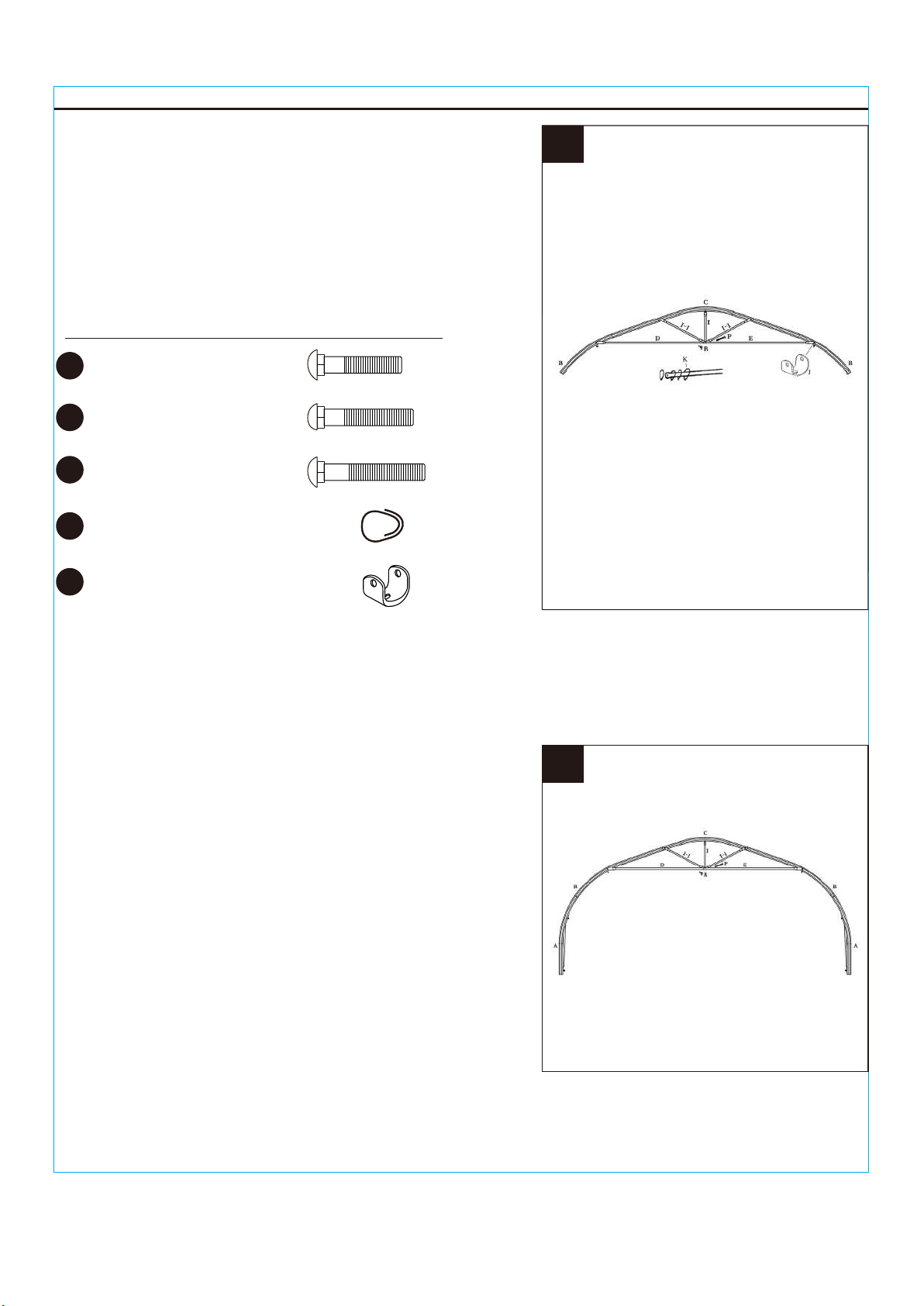

1. Take a center arch (C) and insert a corner arch (B) at
each end. Secure the male and female door rail (D) and
(E) to the corner arch (B) along with the bar brackets (J).
Slide the rail hooks (K) over the door rails before
connecting them to the center arch using the T-bar (I)&
(1-1). Repeat this step for all arches.
Hardware Used
Kx 24
Large Door Rail Hook
Jx 10
Bar Bracket
2
2. On the end of each corner arch(B), install the leg(A).
Repeat this step for all legs.

ASSEMBLY INSTRUCTIONS

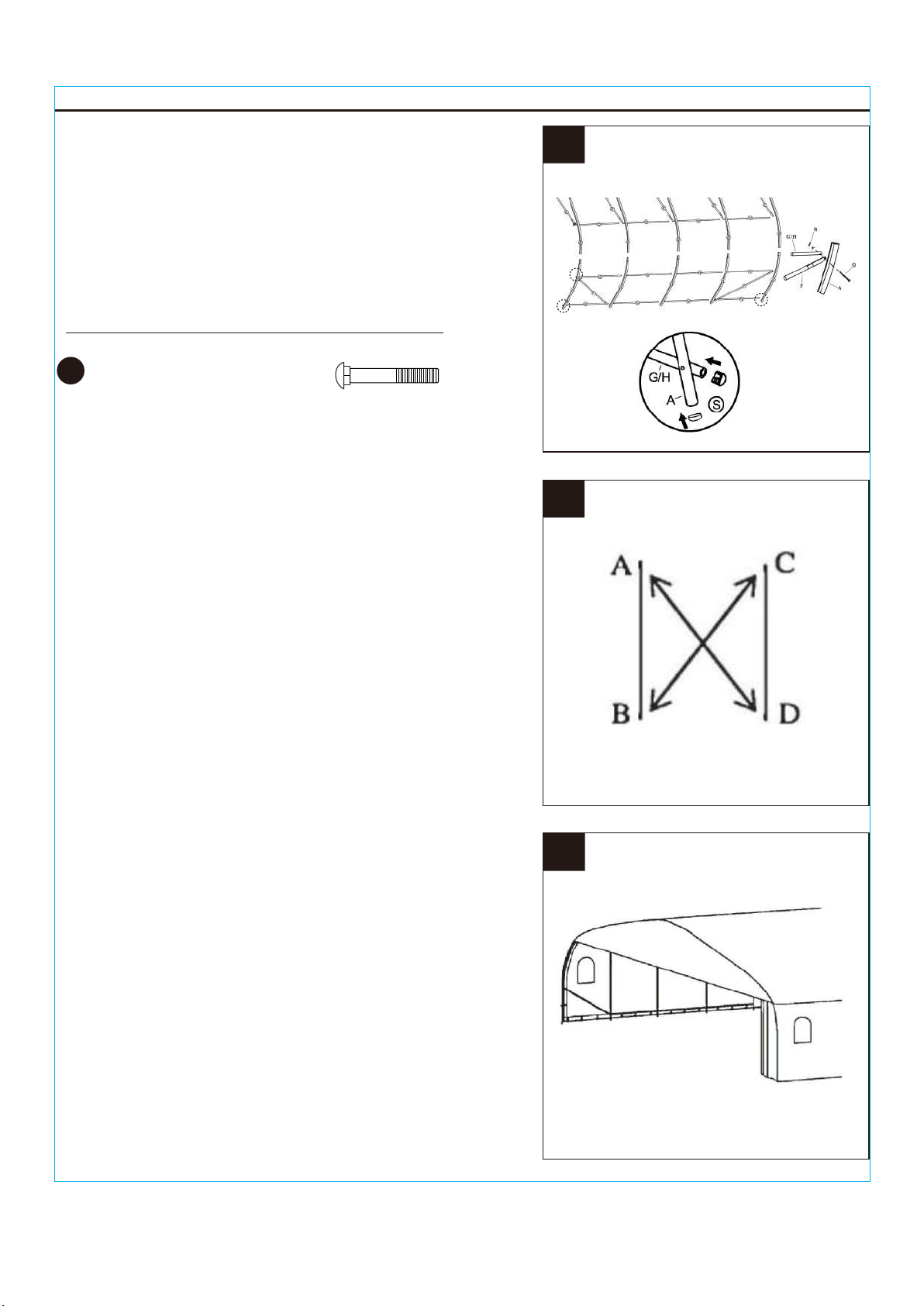

4. Before you install the tarp, make sure the distance
between the legs (AC, BD) is 18 feet wide, including the
legs. Also verify that diagonal distances AD and BC are
equal, and lengths AB and CD are equal.
5. Take the tarp and place it over the structure. Make sure
that the windows are on the two sides of the shelter, at
the front or at the back as your choice. Make sure ties
are on the inside.
5
4
Page 7
Qx 20
M6 x 100 mm Bolt
3

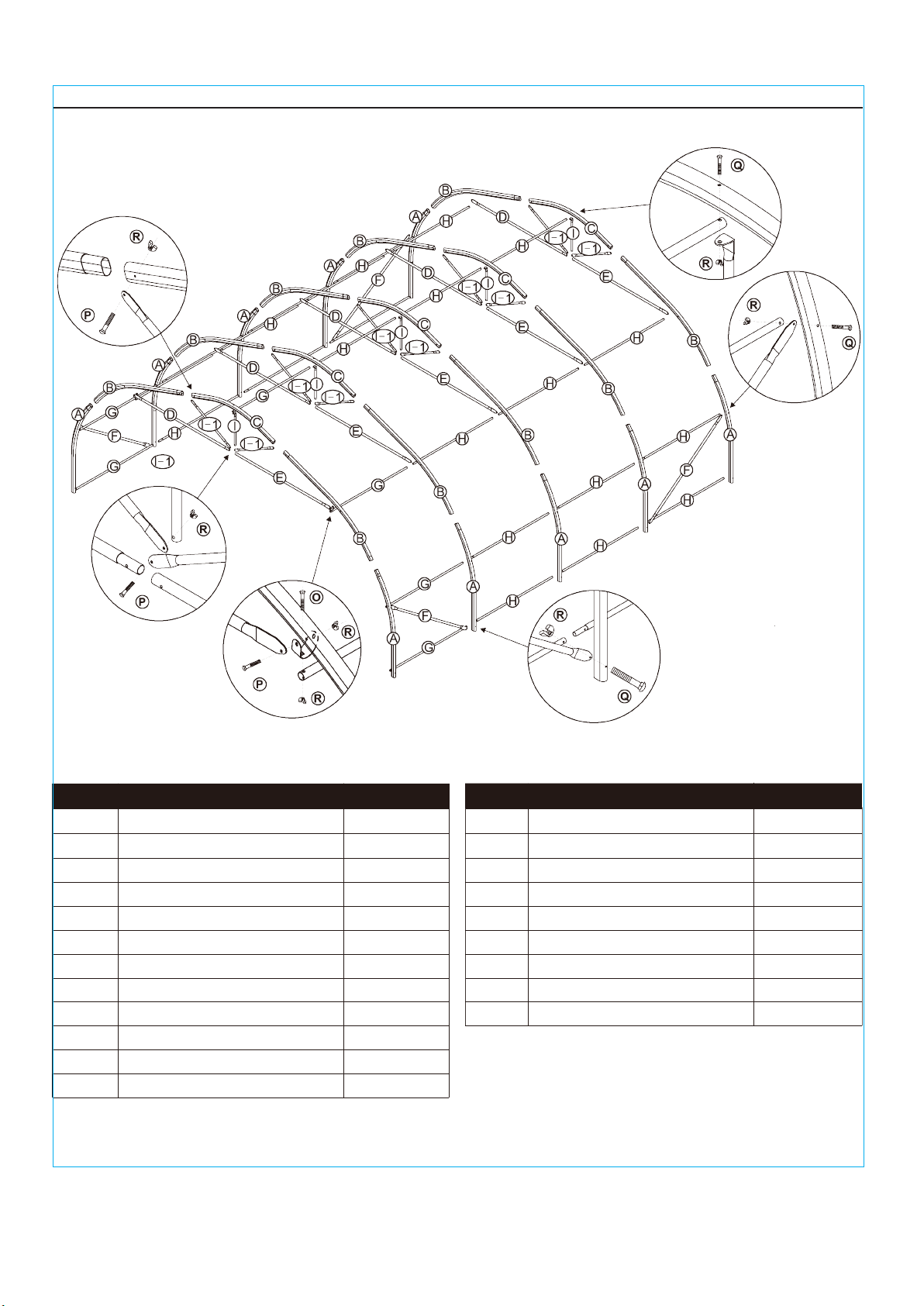

3. At this point lift the front or back assembled frame and
add 7 female braces (G). Then lift up another frame and
add 7 male braces (H). Connect the first and second
frame along with diagonal bar (F). For the remaining frames
use the female braces (G). Add the diagonal bar (F)
between the last two frames.
NOTE: PUT PLASTIC CAPS ON ALL OPEN ENDS OF
TUBES"G” AND 'H' ALSO ON TUBES "A".
Hardware Used

ASSEMBLY INSTRUCTIONS

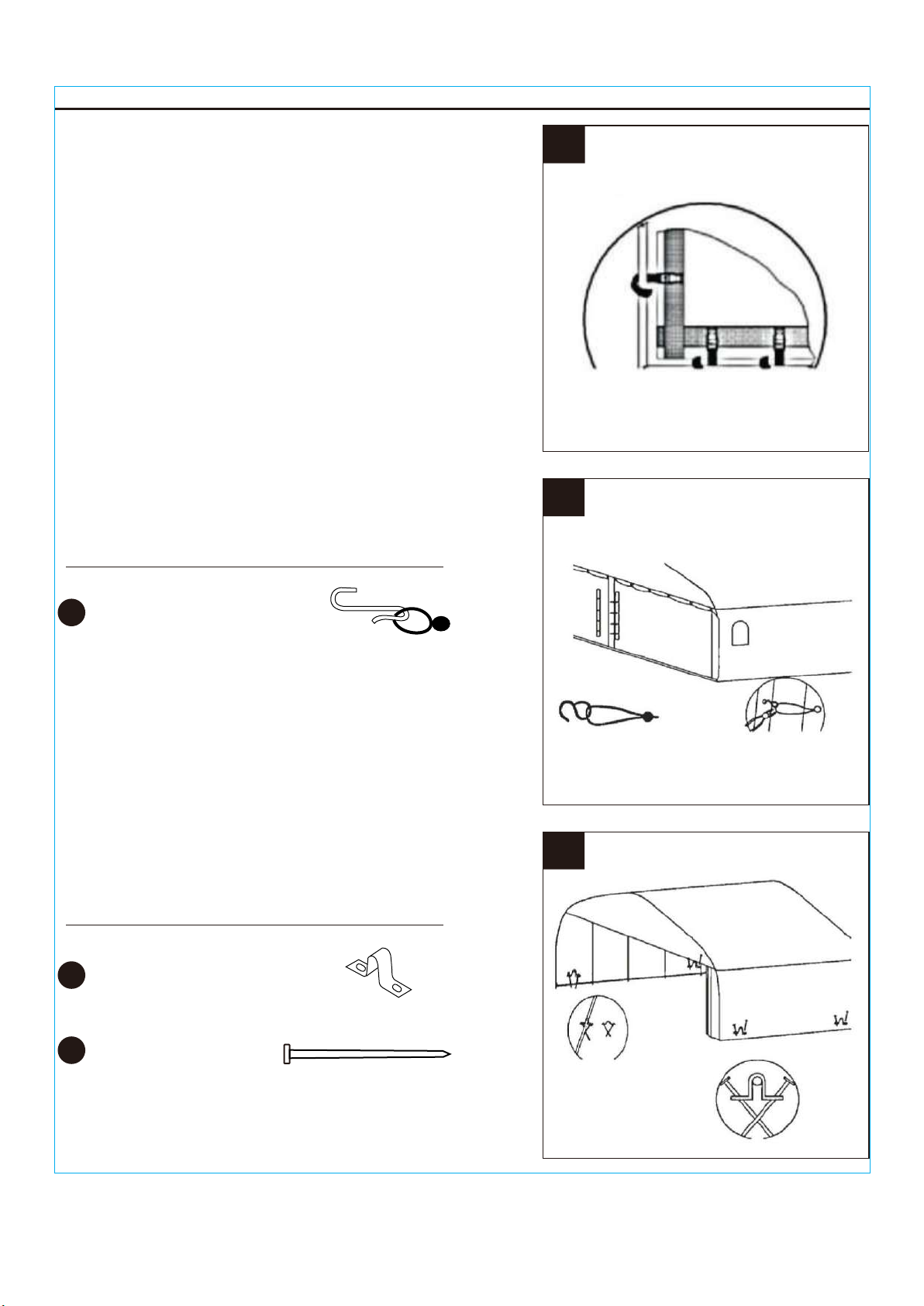

7. Use (L) elastics and S hooks to close the door.
Hardware Used
7
Page 8
8. Place the ground anchors (M) at each end of the shelter.
Then drive in nails (N) into ground, gravel or asphalt.
Hardware Used
8
6. Tie all the ties around the bars. Take the straps and
pass them underneath the bars, pull up and tighten
through each metal buckle.
6
Lx 24
Elastic+S-Hook
Mx 4
Ground Anchor
Nx 8
Nail

CARE AND MAINTENANCE
-Never allow snow or ice build-up on the roof. Remove ice and snow with a broom or non-sharp
snow removal tool, always from the outside of the structure.
-Closing the doors at both ends will prevent wind accumulation inside the unit and will avoid
movement concerns and/or undue strain or damage to your canopy and/or its structure.
-Regularly check the unit structure to ensure parts are tight and secure.
-Do not make design or assembly changes to the structure. This may weaken the structure and
result in eventual damage.
-Leave sufficient room around the unit for snow removal.
-Never leave a vehicle with the motor running in the shelter.
-After use, please ensure all covers are clean and dry before storing. Storing a cover with
accumulated dirt and debris will affect its stability and efficiency when next used.
-Do not store in area with continuous direct sunlight.
-Common sense use and maintenance will ensure your unit will remain in good condition.
-Put blocks on the bottom (on the skirt) to hold the canvas and the structure.
Page 9
Thank you for purchasing this product. These products have been made to demanding, high-quality
standards and are guaranteed for domestic use against manufacturing faults for a period of 12
months from the date of purchase. This warranty does not affect your statutory rights.
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 866-389-8827. 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at [email protected].
Printed in China
PART DESCRIPTION QUANTITY
A Leg 10
B Corner Arch 10
C Center Arch 5
D Female Door Rail 5
E Male Door Rail 5
F Diagonal Bar 4
G Female Brace 7
H Male Brace 21
I T-Bar 5
I-1 Diagonal Bar 10
J Bar Bracket 10
K Large Door Rail Hook 24
L Elastic+S-Hook 24
M Ground Anchor 4
N Nail 8
O M6 x 45 Bolt 10
P M6 x 75 Bolt 25
Q M6 x 100 Bolt 25
R
Wing Nuts 60
S
Plastic Caps 24
T
Tarp 1
PART DESCRIPTION QUANTITY
WARRANTY

ARTICLE #05535031
MODÈLE #05535031
Abri d’auto de 5,48 m x 6,09 m
SC22156
Page 1
TM
PROJECT SOURCE et le logo sont des
marques de commerce ou des marques
de commerce déposées de LF, LLC. Tous
droits réservés.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 866 389-8827. Entre 8 h et 20 h (HNE),
du lundi au dimanche. Vous pouvez également communiquer avec nous à l’adresse
[email protected].
TM

CARACTÉRISTIQUES DU PRODUIT
TABLE DES MATIÈRES
CARACTÉRISTIQUES TECHNIQUES
Contenu de l’emballage...................................................................................................................3
Quincaillerie incluse..........................................................................................................................4
Consignes de sécurité
.....................................................................................................................5
Préparation .......................................................................................................................................5
6...............................................................................Instructions pour l’assemblage ou l’installation
Entretien...........................................................................................................................................9
Garantie ............................................................................................................................................9
Liste des pièces de rechange ............................................................................................. ..9...........
Page 2
Espace prolongé pour le rangement
Portes aux deux extrémités, s’ouvrent facilement en les glissant
Fenêtres en arc transparentes
Bâche en polyéthylène haute densité
Armature en acier galvanisé durable

Page 3
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Montant 10
B Arche de coin 10
C Arche centrale 5
D Rail de porte femelle 5
E Rail de porte mâle 5
F Barre diagonale 4
G Traverse femelle 7
H Traverse mâle 21
I Barre en T 5
I-1 Barre diagonale 10
J Support de barre 10
K Grand crochet de rail de porte 24
L Élastique et crochet en S 24
M Ancre 4
N Clou 8
O Boulon M6 de 45 mm 10
P Boulon M6 de 75 mm 25
Q Boulon M6 de 100 mm 25
R
Écrous à oreilles 60
S
Capuchons en plastique 24
T
Bâche 1
PIÈCE DESCRIPTION QUANTITÉ

Page 4
QUINCAILLERIE INCLUSE (grandeur réelle)
Qté : 10
N
Support de barre
Boulon M6 de 100 mm
J
Qté : 10
Boulon M6 de 45 mm
O
Qté : 25
Boulon M6 de 75 mm
P
Écrous à oreilles
L
Qté : 25 Qté : 60
M
R
Élastique et crochet en S
Qté : 4
Ancre
Qté : 8
Q
Clou
Qté : 24 Qté : 24
Grand crochet de rail de porte
K

Page 5
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
Cet abri d’hiver pour auto est conçu spécifiquement pour fournir aux véhicules une protection contre
les éléments pendant les mois d’hiver. Cet article doit être assemblé conformément aux instructions
pour l’assemblage fournies. Lors de conditions hivernales rigoureuses, une accumulation excessive
de neige ou de glace sur le toit de l’auvent peut poser un problème de sécurité. Dans de telles
conditions, les accumulations de neige ou de glace doivent être enlevées de l’extérieur de l’abri, car
il peut y avoir une surcharge de poids sur l’auvent qui pourrait compromettre l’intégrité structurale de
l’article. Cet abri d’hiver doit être bien fixé pour éviter tout mouvement et dommage subséquent.
Plusieurs méthodes sont disponibles pour les propriétaires. Veuillez vous renseigner auprès de
votre point de vente sur la méthode d’ancrage la plus adaptée à votre emplacement. L’abri doit être
installé sur une surface plane.
Gardez les sources de chaleur et les flammes à distance de cet abri. Ce dernier est destiné
uniquement à l’entreposage des véhicules et ne doit pas être utilisé comme abri pour des
rassemblements personnels et publics.
Ne marchez pas sur le dessus de l’abri d'auto et assurez-vous de nettoyer le dessus de l'abri d'auto
après chaque chute de neige.
ATTENTION
Veuillez conserver une copie de votre reçu du point de vente. Il sera nécessaire comme référence
lors de toute réclamation au titre de la garantie. Veuillez vérifier le règlement municipal avant
d’installer le produit.
AVERTISSEMENT
IMPORTANT:LE FOURNISSEUR REPRÉSENTE, GARANTIT ET ACCEPTE QUE
L’ÉTIQUETAGE, LA CONCEPTION, L’EMBALLAGE ET LES SPÉCIFICATIONS SONT
CONFORMES EN VERTU DE TOUTES LES LOIS ET NORMES APPLICABLES.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif : 120 minutes.
Outils nécessaires pour l’assemblage (non inclus) : S.O.
PRÉPARATION

INSTRUCTIONS POUR L’ASSEMBLAGE
Page 6
Ox 10
Boulon M6 de 45 mm
Px 25
Boulon M6 de 75 mm
Qx 5
Boulon M6 de 100 mm
1
1. Prenez une arche centrale (C) et insérez une arche de
coin (B) à chaque extrémité. Fixez les rails de porte
mâle et femelle (D) et (E) à l’arche (B) avec les supports
de barre (J). Glissez les crochets de rail (K) sur les rails
de porte avant de les relier à l’arche centrale à l’aide de
la barre en T (I) et (I-1). Répétez cette étape pour toutes
les arches.
Quincaillerie utilisée
Kx 24
Grand crochet de rail de porte
Jx 10
Support de barre
2
2. À l’extrémité de chaque arche (B), installez le montant
(A). Répétez cette étape pour tous les montants.

INSTRUCTIONS POUR L’ASSEMBLAGE
4. Avant d’installer la bâche, assurez-vous que la distance
entre les montants (AC, BD) est de 5,48 mètres de
large, y compris les montants. Vérifiez également que
les distances diagonales AD et BC ainsi que les
longueurs AB et CD sont égales.
5. Prenez la bâche et placez-la sur la structure.
Assurez-vous que les fenêtres sont des deux côtés de
l’abri, à l’avant ou à l’arrière selon votre choix.
Assurez-vous que les attaches sont à l’intérieur.
5
4
Page 7
Qx 20
Boulon M6 de 100 mm
3
3. À ce stade, soulevez l’armature assemblée avant ou
arrière et 3 ajoutez 7 traverses mâles (G). Soulevez
ensuite une autre armature et ajoutez 7 traverses
femelles (H). Reliez la première et la deuxième
armature avec les diagonales (F). Pour les autres
armatures, utilisez les traverses femelles (G). Ajoutez
les diagonales (F) entre les deux dernières armatures.
REMARQUE : METTEZ LES CAPUCHONS EN
PLASTIQUE SUR TOUTES LES EXTRÉMITÉS
OUVERTES DES TUBES G, H ET A.
Quincaillerie utilisée

INSTRUCTIONS POUR L’ASSEMBLAGE
7. Utilisez les élastiques et les crochets en S pour fermer
la porte.
Quincaillerie utilisée
7
Page 8
8. Placez les ancres (M) à chaque extrémité de l’abri.
Puis, enfoncez les clous (N) dans le sol, le gravier ou
l’asphalte.
Quincaillerie utilisée
8
6. Attachez toutes les attaches autour des barres. Prenez
les courroies et passez-les sous les barres, tirez et
serrez dans chaque boucle en métal.
6
Lx 24
Élastique et crochet en S
Mx 4
Ancre
Nx 8
Clou

ENTRETIEN
-Ne laissez jamais la neige ou la glace s’accumuler sur le toit. Enlevez la glace et la neige avec un
balai ou un outil de déneigement non tranchant, toujours de l’extérieur de la structure.
-La fermeture des portes aux deux extrémités empêchera l’accumulation de vent à l’intérieur de
l’article et évitera des problèmes de mouvement ou une contrainte et des dommages excessifs à
votre auvent et à sa structure.
-Vérifiez régulièrement la structure de l’article pour vous assurer que les pièces sont bien serrées et
fixées.
-N’apportez pas de modifications de conception ou d’assemblage à la structure. Cela peut affaiblir la
structure et entraîner des dommages éventuels.
-Laissez suffisamment d’espace autour de l’article pour le déneigement.
-Ne laissez jamais un véhicule en marche dans l’abri.
-Après utilisation, veuillez vous assurer que toutes les toiles sont propres et sèches avant de les
ranger. L’entreposage d’une toile avec de la saleté et des débris accumulés compromettra sa
stabilité et son efficacité lors de la prochaine utilisation.
-Ne pas entreposer dans une zone exposée à la lumière directe du soleil de façon continue.
-Faire preuve de bon sens pour son utilisation et un entretien régulier garantiront que votre article
restera en bon état.
-Mettre des blocs sur le fond (sur la jupe) pour tenir la toile et la structure.
Page 9
Nous vous remercions d’avoir acheté cet article. Ces articles ont été fabriqués en respectant des
normes exigeantes de haute qualité. Ils sont conçus pour un usage domestique et sont à cette fin
couverts contre tout défaut de fabrication par une garantie de 12 mois entrant en vigueur à compter
de la date d’achat. La présente garantie ne remplace pas les droits de l’acheteur prévus par la loi.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
866 389-8827. Entre 8 h et 20 h (HNE), du lundi au dimanche. Vous pouvez également
communiquer avec nous à l’adresse [email protected].
Imprimé en Chine
PIÈCE DESCRIPTION QUANTITÉ
A Montant 10
B Arche de coin 10
C Arche centrale 5
D Rail de porte femelle 5
E Rail de porte mâle 5
F Barre diagonale 4
G Traverse femelle 7
H Traverse mâle 21
I Barre en T 5
I-1 Barre diagonale 10
J Support de barre 10
K Grand crochet de rail de porte 24
L Élastique et crochet en S 24
M Ancre 4
N Clou 8
O Boulon M6 de 45 mm 10
P Boulon M6 de 75 mm 25
Q Boulon M6 de 100 mm 25
R
Écrous à oreilles 60
S
Capuchons en plastique 24
T
Bâche 1
PIÈCE DESCRIPTION QUANTITÉ
GARANTIE
