QU-AX LINEA 54 04 53 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.0 Jul 2017
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
LINEA 54 04 53xx

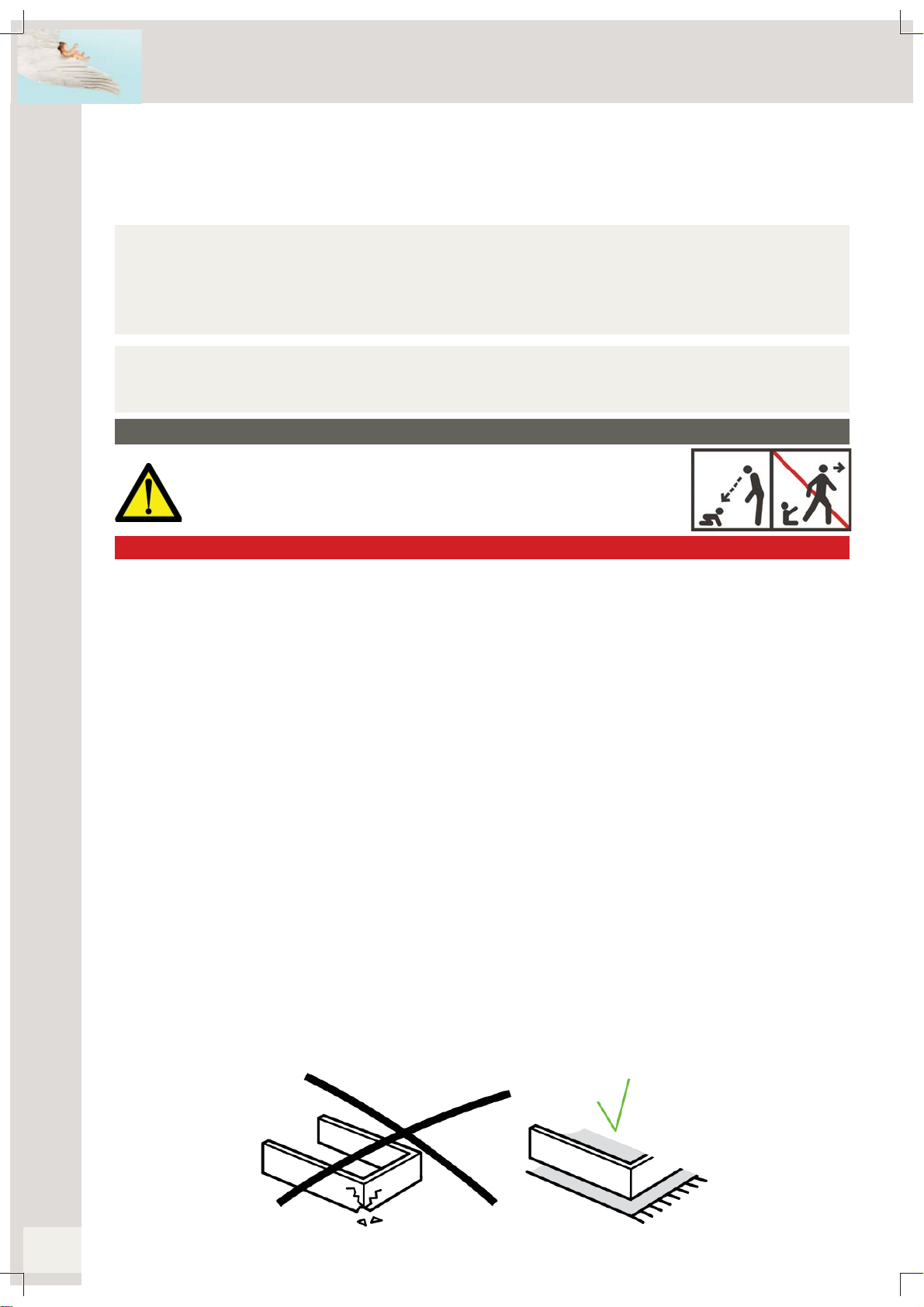

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 115x56x190H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Uitgerust met één vaste en twee mobiele leggers evenals een kleerhanger
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 87 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

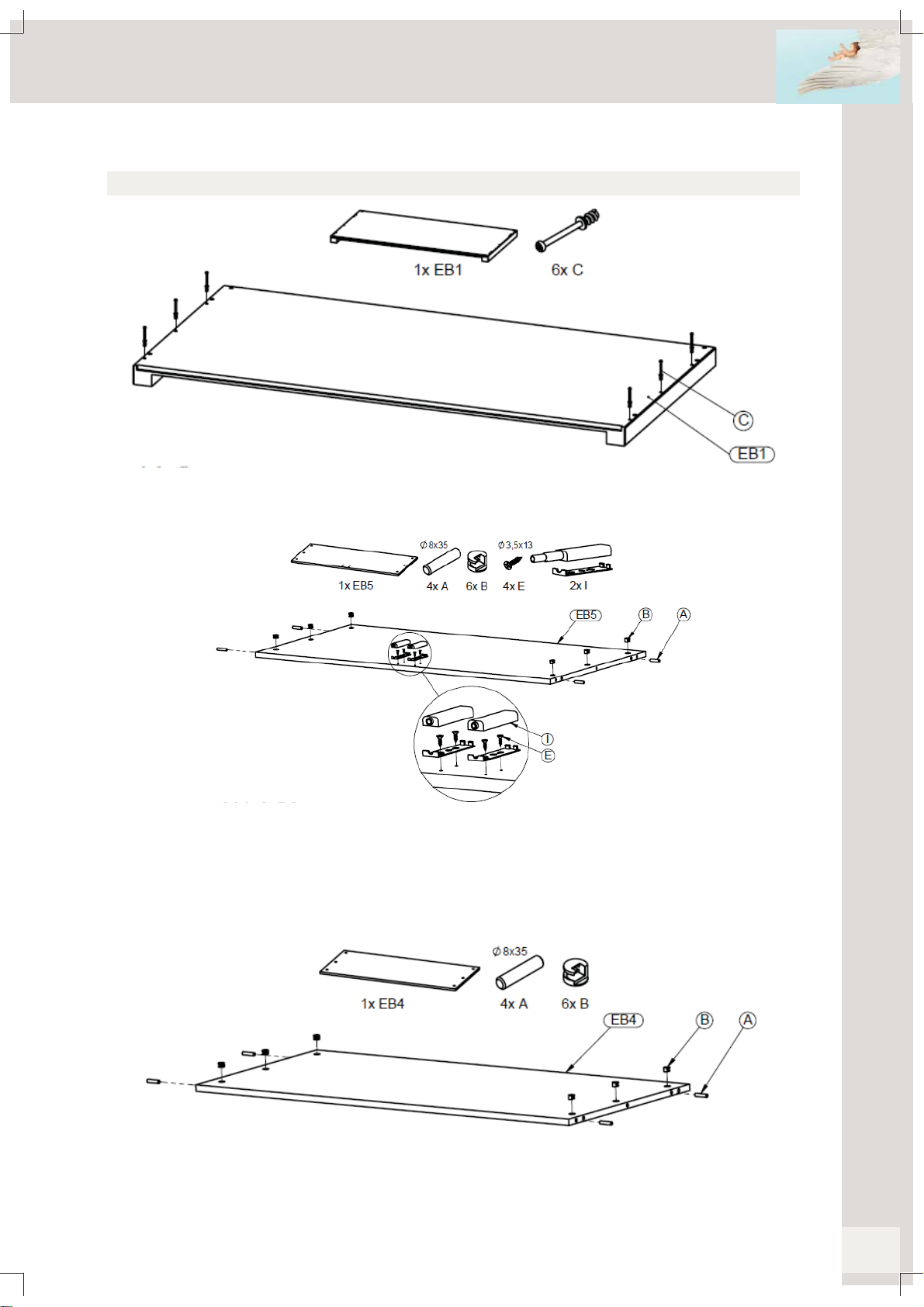

Stap 1 : Gebruik het bovenblad EB1 en zes verbindingsbouten C
Draai zes verbindingsbouten (C) vast in de boringen onderaan het bovenblad (EB1)
Stap 2 : Gebruik de vaste legplank EB5, vier houten drevels A, zes excentrieken B, twee deuropeners I
en vier houtschroeven E
Duw twee houten drevels (A) in de boringen op de zijkanten van de legplank (EB5). Duw de excentrieken
(B) in de boringen op de uiteinden van de legger. Plaats de bevestigingsplaten van de deuropeners (I) op
de boringen onderaan de legplank. Schroef deze vast met de houtschroeven (E). Duw de openers op hun
plaatjes.
Stap 3 : Gebruik de bodem EB4, vier houten drevels A en zes excentrieken B
Duw twee houten drevels (A) in de boringen op de zijkanten van de bodem (EB4). Duw de excentrieken
(B) in de boringen op de uiteinden van de bodem.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

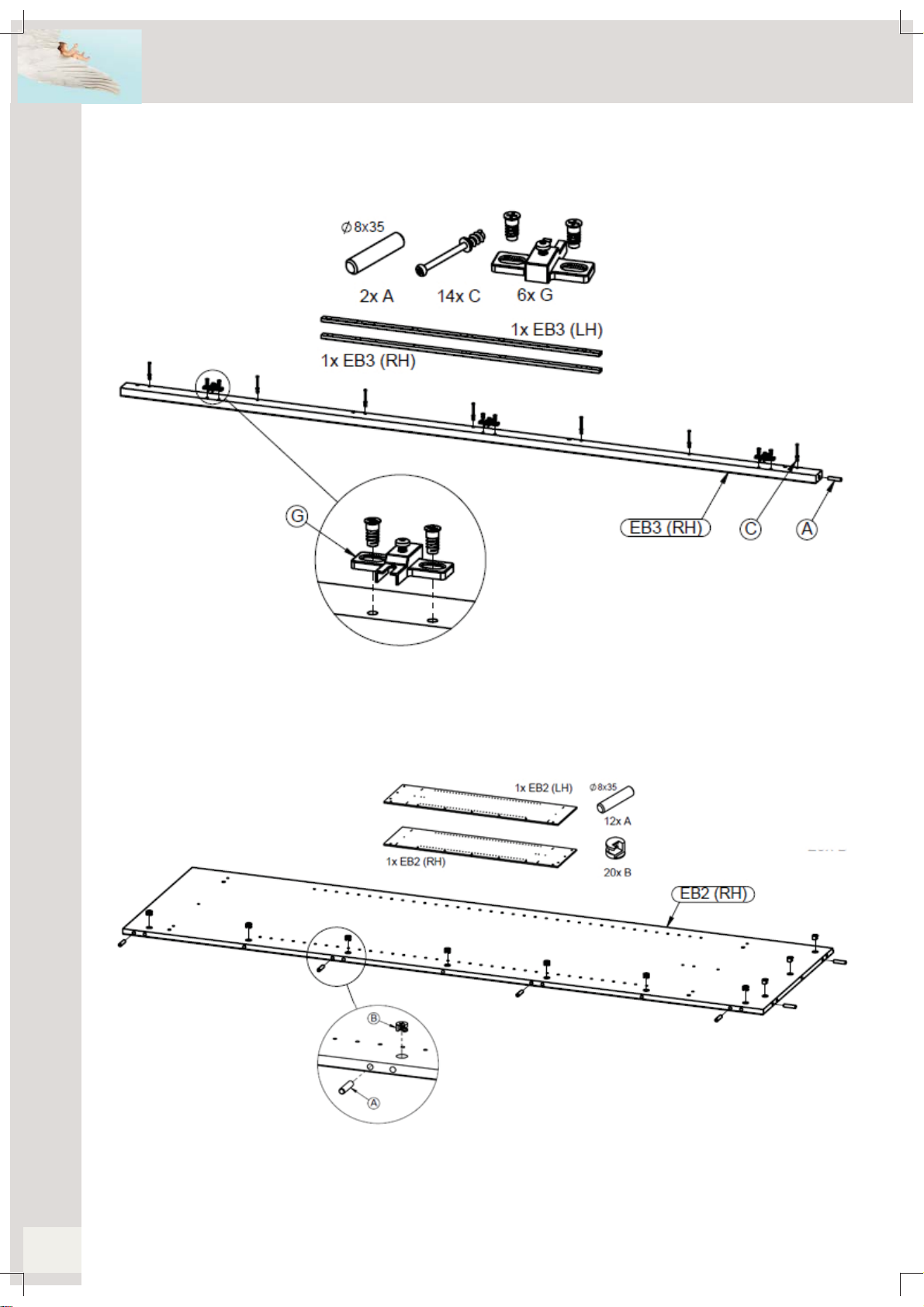

Stap 4 : Gebruik de kroonlijsten EB3 LH en RH, twee houten drevels A, veertien verbindingsbouten Cen zes
scharnierplaatjes G.
Draai zeven verbindingsbouten (C) vast in de boringen aan de binnenkant van de kroonlijsten (EB3). Duw een
houten drevel (A) in de boring bovenaan de kroonlijsten. Bevestig de scharnierplaatjes (G) met de voorziene
schroeven in de boringen onderaan, in het midden en bovenaan de binnenkant van de lijsten.
Stap 5 : Gebruik de eindzijden EB2 LH en RH, twaalf houten drevels Aen twintig excentrieken B
Duw twee houten drevels (A) in de boringen bovenaan de eindzijden (EB2 LH en RH). Duw vier houten drevels
(A) in de boringen op de voorkant van de eindzijden. Duw drie excentrieken (B) in de boringen bovenaan de
zijden. Duw zeven excentrieken (B) in de boringen vooraan de zijden.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

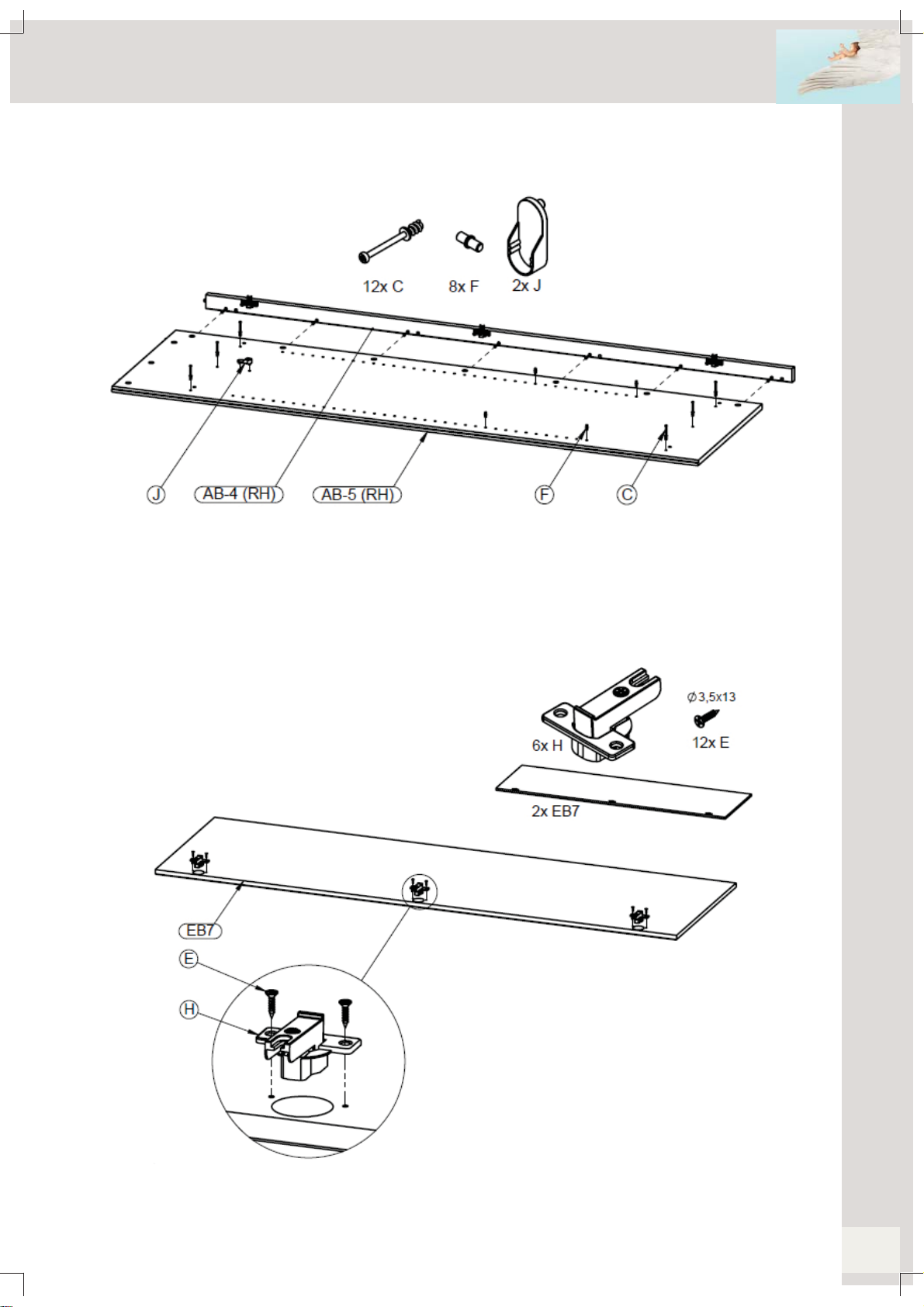

Stap 6 : Gebruik de onderdelen AB4 van stap 4, AB5 van stap 5, twaalf verbindingsbouten C, acht leg-
boordhouders F en twee kleerroedehouders J
Draai drie verbindingsbouten (C) vast in de boringen onder en boven de rechtse eindzijde (AB5 RH). Duw
vier legplankhouders (F) in de boringen aan de binnenkant van de zijde, let erop dat deze zich op dezelfde
hoogte bevinden. Duw een kleerroedehouder (J) in de boring bovenaan de zijde. Duw de rechtse kroonlijst
(AB4 RH) met zijn verbindingsbouten in de boringen en over de houten drevels van de rechtse eindzijde.
Draai de excentrieken vast. Herhaal met de linkse onderdelen (AB4 LH en AB5 LH).
Stap 7 : Gebruik beide deuren EB7, zes scharnieren Hen twaalf houtschroeven E
Duw de scharnieren (H) in de boringen van de deuren (EB7) en draai vast met twee houtschroeven (E).

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

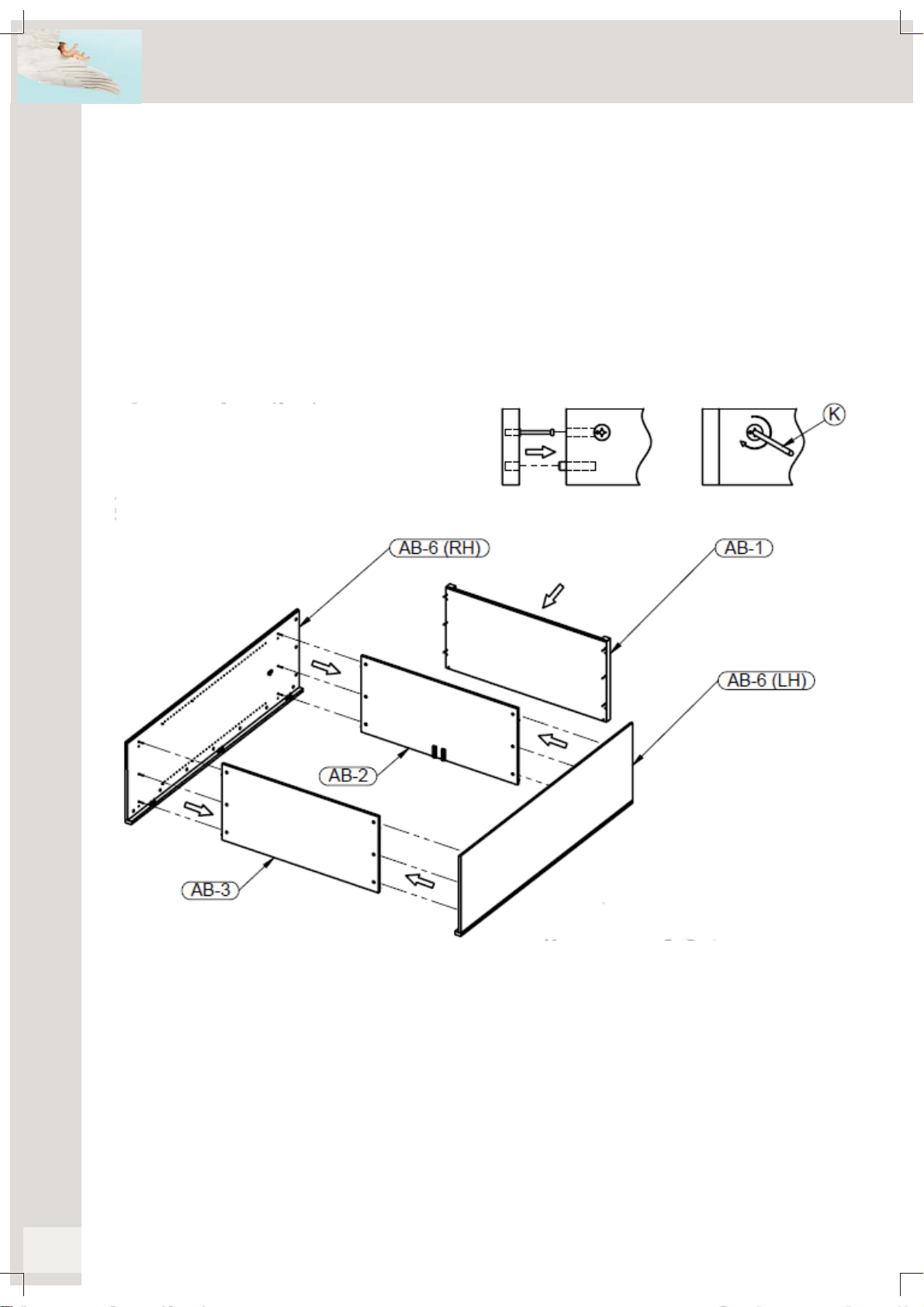

Stap 8 : Gebruik de onderdelen AB1 van stap 1, AB2 van stap 2, AB3 van stap 3en AB6 van stap 6
Duw de eindzijden (AB6 LH en RH) met hun verbindingsbouten in de boringen en over de houten drevels van de
vaste legger (AB2) en de bodem (AB3). Draai de excentrieken vast. Duw het bovenblad (AB1) met zijn verbin-
dingsbouten in de boringen en over de houten drevels van de zijden. Draai de excentrieken vast.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Stap 9 : Gebruik de onderdelen van stap 8, beide ruggen EB6, het verbindingsprofiel Len achtentwintig hout-
schroeven D
Plaats de structuur op zijn voorkant op een deken. Schuif de ruggen (EB6) in het verbindingsprofiel (L). Plaats
de ruggen evenwijdig op de achterkant van de structuur. Kontroleer indien afstand A = B. Schroef de ruggen vast
in de structuur met de houtschroeven (D).

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

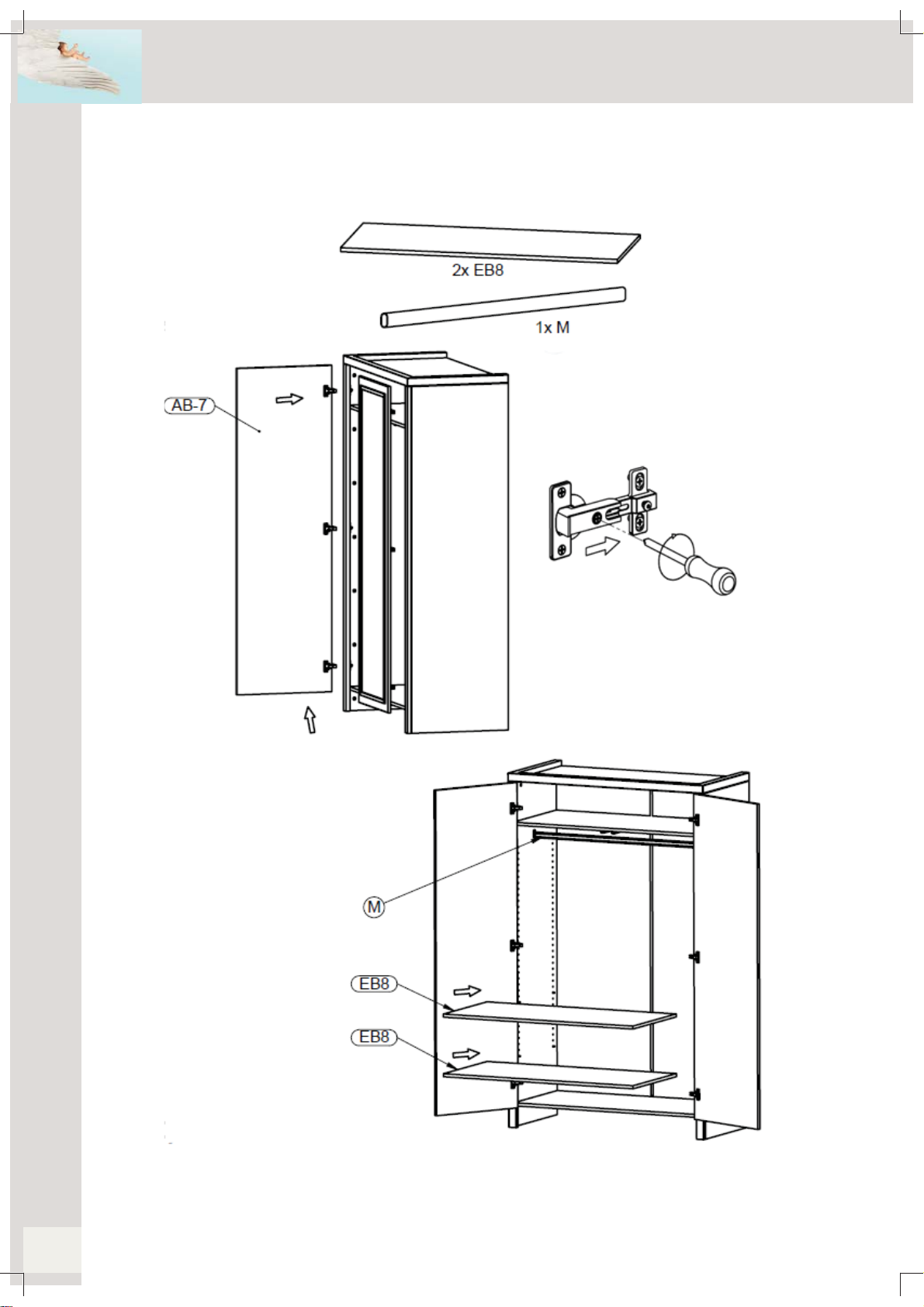

Stap 10 : Gebruik de onderdelen van stap 9, AB7 van stap 7, twee legplanken EB8 en de kleerroede M
Duw de deuren (AB7) met hun scharnieren op de scharnierplaatjes van de eindzijden en schroef ze vast met de
voorziene bouten. Plaats de legplanken (EB8) op hun legboordhouders en de kleerroede (M) op zijn dragers.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
De werking van de deuropener
De lengte van de duwstang van de opener kan worden aangepast. Zorg ervoor dat deze aansluit met de
deur maar er niet door ingedrukt wordt. De deuren worden geopend door in de omgeving van de openers
te duwen. Een lichte druk op de deur maakt dat de duwstang de deur opent. Het sluiten van de deuren
duwt de stangen terug op hun startpositie.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12

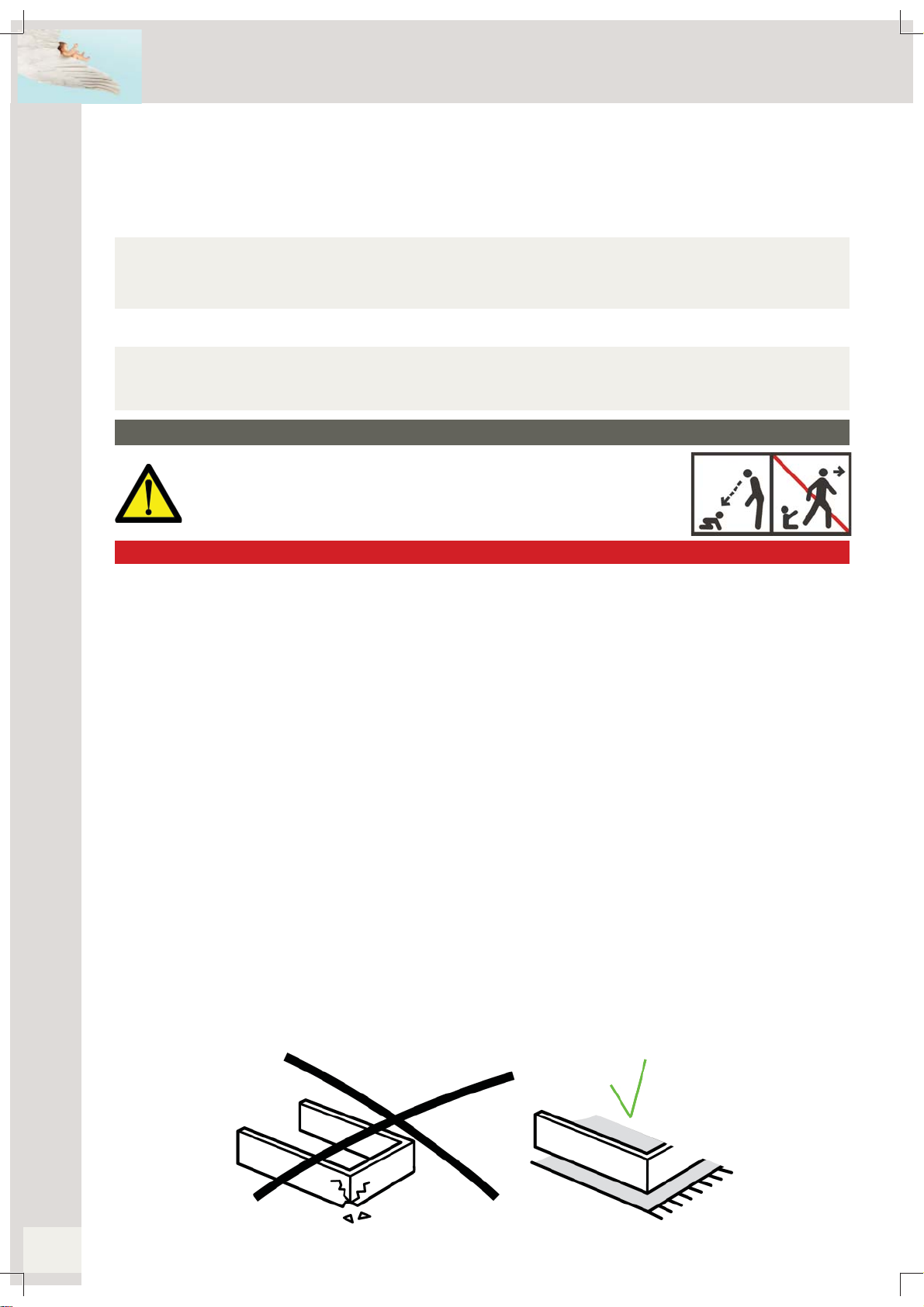

Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 115x56x190H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis d’une étagère fixe et six mobiles et d’un tringle
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 87 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 1 : Utilisez le plateau EB1 et six boulons de raccord C
Serrez les boulons de raccord (C) dans les perçages en bas du plateau (EB1).
Etape 2 : Utilisez l’étagère fixe EB5, quatre chevilles en bois A, six excentriques B, deux ouvre-portes I
et quatre vis à bois E
Poussez deux chevilles en bois (A) dans les perçages sur les côtés de l’étagère (EB5). Poussez les ex-
centriques (B) dans les trous sur les extrémités de l’étagère. Placez les plaquettes de montage des ouvre-
portes (I) sur les trous au fond de l’étagère. Fixez les avec les vis à bois (E). Poussez les ouvre-portes sur
leurs plaquettes.
Etape 3 : Utilisez le fond EB4, quatre chevilles en bois Aet six excentriques B
Poussez deux chevilles en bois (A) dans les perçages sur les côtés du fond (EB4). Poussez les excen-
triques (B) dans les trous sur les extrémités du fond.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 4 : Utilisez les corniches EB3 LH et RH, deux chevilles en bois A, quatorze boulons de raccord C et six
plaquettes de charnière G
Fixez sept boulons de raccords (C) dans les perçages à l’intérieur des corniches (EB3). Insérez une cheville en
bois (A) dans le trou en haut des corniches. Fixez les plaquettes de charnière (G) avec les vis prévues dans les
perçages en bas, au milieu et en haut de l’avant des corniches.
Etape 5 : Utilisez les deux côtés terminaux EB2 LH et EB2 RH, douze chevilles en bois Aet vingt excentriques B
Insérez deux chevilles en bois (A) dans les perçages en haut des côtés (EB2 LH et RH). Poussez quatre chev-
illes en bois (A) dans les perçages sur la face avant des côtés. Poussez trois excentriques (B) dans les trous en
haut des côtés. Poussez sept excentriques (B) dans les trous à l’avant des côtés.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 6 : Utilisez les pièces AB4 de l’étape 4, AB5 de l’étape 5, douze boulons de raccord C, huit supports
d’étagère F et deux supports pour la tringle J
Fixez trois boulons de raccord (C) dans les perçages en bas et en haut du côté droite (AB5 RH). Poussez
quatre supports d’étagère (F) dans les perçages à l’intérieur du côté, faire en sorte qu’ils sont à la même
hauteur. Poussez un support du tringle (J) dans le perçage sur la face supérieur. Poussez la corniche
droite (AB4 RH) avec ses boulons de raccord dans les trous et sur les chevilles en bois du côté droite.
Serrez les excentriques. Répétez l’opération avec les pièces (AB4 LH et AB5 LH).
Etape 7 : Utilisez les deux portes EB7, six charnières Het douze vis à bois E
Poussez les charnières (H) dans les perçages des portes (EB7) et serrez les avec deux vis à bois (E).

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 8 : Utilisez les pièces AB1 de l’étape 1, AB2 de l’étape 2, AB3 de l’étape 3et AB6 de l’étape 6
Poussez les côtés (AB6 LH et RH) avec leurs boulons de raccord dans les perçages et à travers les chevilles
en bois de l’étagère fixe (AB2) et du fond (AB3). Serrez les excentriques. Poussez le plateau (AB1) avec ses
boulons de raccord dans les perçages et à travers les chevilles en bois des côtés. Serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 9 : Utilisez les pièces de l’étape 8, les deux dos EB6, le profil de jonction Let vingt-huit vis à bois D
Placez la structure avec son front sur une couverture. Glissez les dos (EB6) dans le profil de liaison (L). Posez
les dos parallèlement à l’arrière de la structure. Vérifier si la distance A = B. Fixez les dos fermement dans la
structure avec les vis à bois (D).

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
LINEA 54 04 53xx Armoire avec 2 portes battantes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Türen
Etape 10 : Utilisez les pièces de l’étape 9,AB7 de l’étape 7, deux étagères EB8 et le tringle M
Poussez les portes (AB7) avec leurs charnières sur les plaquettes des côtés terminaux et fixez les avec les bou-
lons fournis. Placez les tablettes (EB8) sur leurs supports et le tringle (M) sur ses supports.
