R&G ECC0285 RHS User manual

Page 1of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
FITTING INSTRUCTIONS FOR ECC0285 RHS CLUTCH CASE COVER
FOR HONDA CBR 500R / CB500X and F 2019-
PICTURE A
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE.
SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
PLEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING.
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF
OUR DEALERS OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE
WAY OF MOUNTING TO THE BIKE.
IN THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS,
THESE RUBBER WASHERS CAN BE THROWN AWAY.
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM

Page 2of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
TOOLS REQUIRED
•Set of metric Allen keys to include
5mm A/F.
•Suitable Torque Wrench.
GENERAL TORQUE SETTINGS
M4 BOLT = 8Nm
M5 BOLT = 12Nm
M6 BOLT = 15Nm
M8 BOLT = 20Nm
M10 BOLT = 40Nm
M12 BOLT = 40Nm

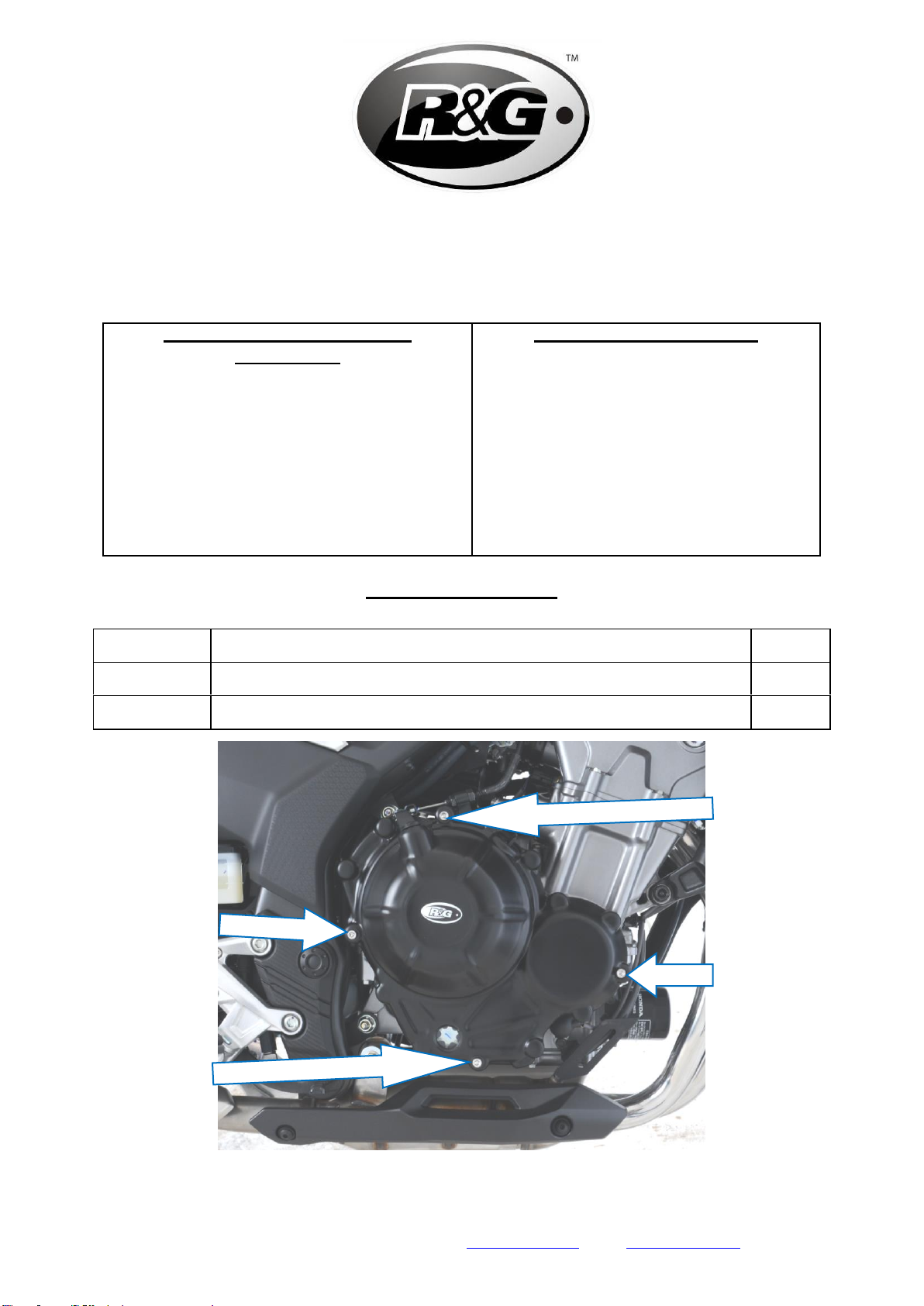

LEGEND
ITEM 2
ITEM 2
ITEM 2
ITEM 2
PICTURE 1
ITEM NO.
DESCRIPTION
QTY
ITEM 1
R&G CLUTCH COVER WITH SPACERS FITTED
1
ITEM 2
M6 x 38mm LONG CAP HEAD BOLTS
4

Page 3of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
FITTING INSTRUCTIONS
•Please ensure the engine is cold before proceeding with the fitment of the R&G
engine case cover.
•Remove the four bolts arrowed in picture 1, hold the cover up to the casing to
identify the correct bolts. DO NOT REMOVE ALL THE ENGINE CASE BOLTS.
•Offer the R&G cover up to the engine case and carefully fit over the casing.
Please ensure that the four bolt holes in the cover are aligned with the holes in
the engine case and then push on as far as it will go.
•Fit the specified bolts through the cover and into the engine case (please see
picture 1).
•Using a 5mm Allen key or socket bit tighten the bolts evenly to pull the cover into
position. DO NOT FULLY TIGHTEN AT THIS STAGE.
•Finally use a torque wrench set at 10 N/m (7lb/ft) to fully tighten.
•It is suggested that you check the tightness of the mounting bolts after the first
heat cycle and then on a regular basis i.e. - when cleaning or once a month.
•NOTE: - For the cleaning of this product you should only use a soft polishing cloth
and a mild general cleaning agent.
•AVOID HARMFUL CHEMICALS. IF IN DOUBT DO NOT USE AS THEY COULD ALTER
THE STRENGTH OF THE COVER.
•R&G will accept no liability if the above procedures and torque setting are not
followed.
•PLEASE NOTE: - On the CBR500R the right-hand side fairing should be
removed to allow access to the required bolts please see below.

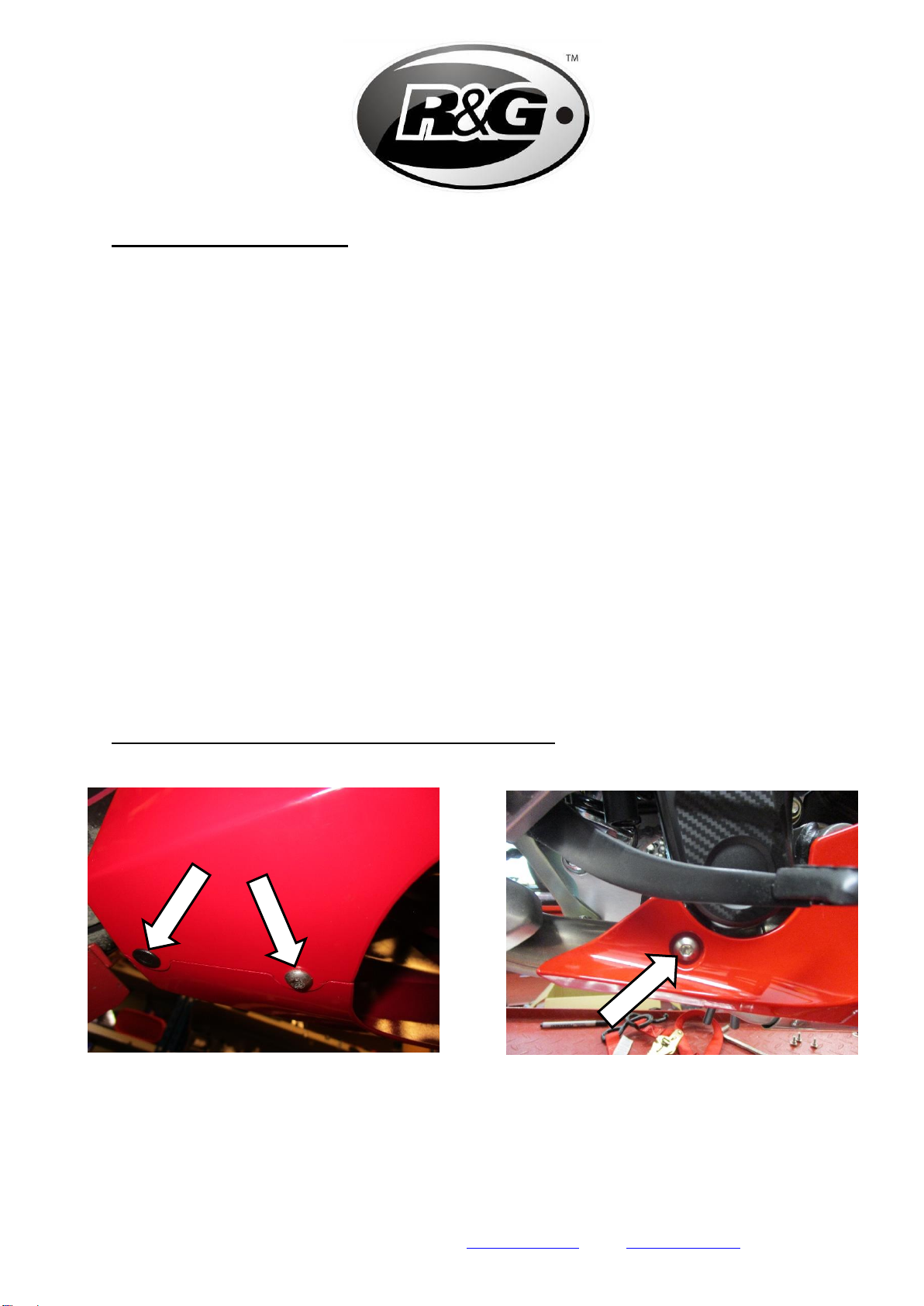

FITTING INSTRUCTIONS FOR CBR500 R 2019-
Picture 2 Picture 3

Page 4of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]

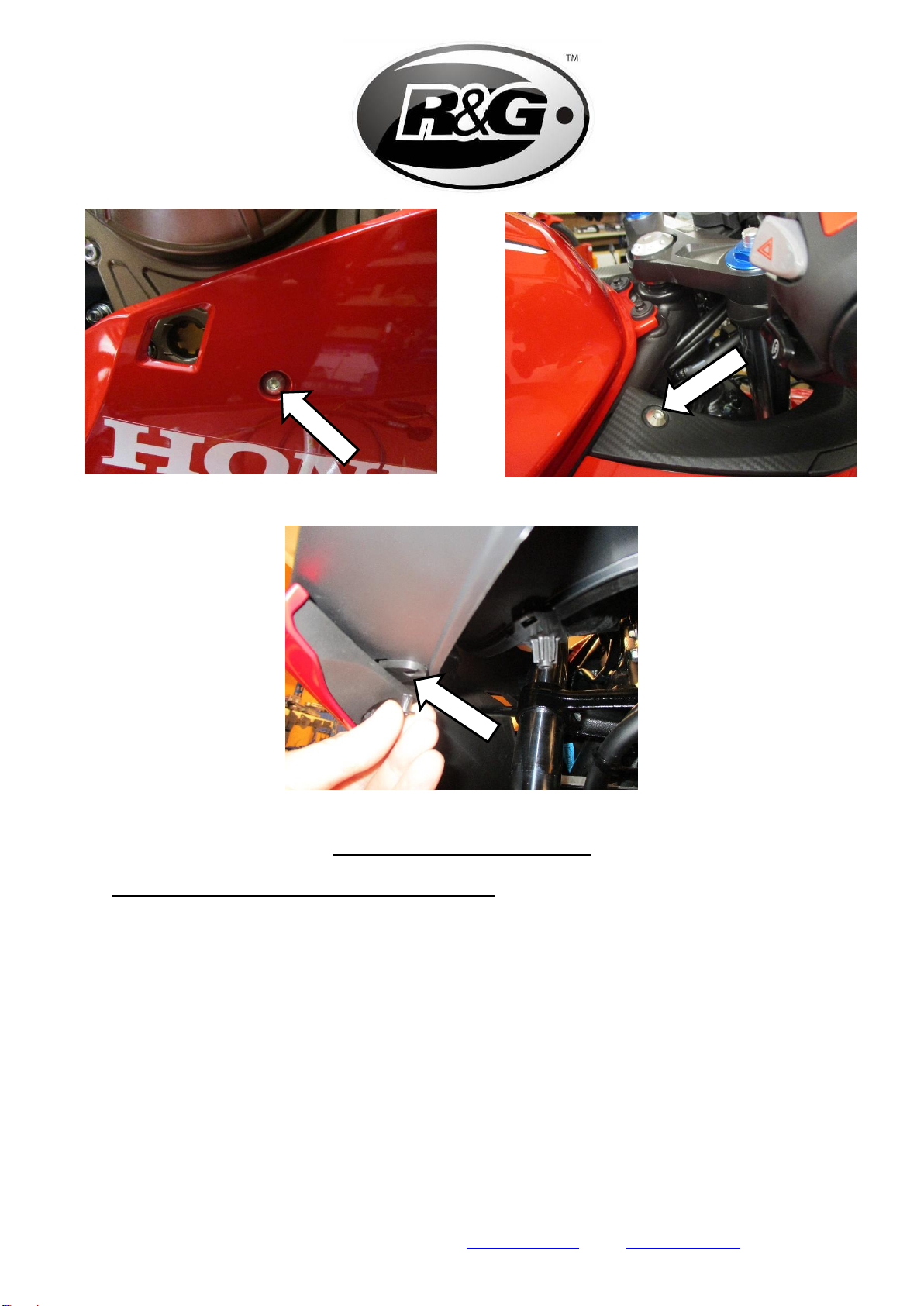

Picture 4 Picture 5
Picture 6
FITTING INSTRUCTIONS
Right Hand Side (as you sit on the bike)
•Remove the push rivets and the fairing bolts arrowed in pictures 2, 3, 4, 5 and
6. Then carefully remove the right-hand side fairing.
•Please ensure the engine is cold before proceeding with the fitment of the R&G
engine case cover.
•Remove the four bolts arrowed in picture 1, hold the cover up to the casing to
identify the correct bolts. DO NOT REMOVE ALL THE ENGINE CASE BOLTS.
•Offer the R&G cover up to the engine case and carefully fit over the casing.
Please ensure that the four bolt holes in the cover are aligned with the holes in
the engine case and then push on as far as it will go.
•Fit the specified bolts through the cover and into the engine case (please see
picture 1).
•Using a 5mm Allen key or socket bit tighten the bolts evenly to pull the cover into
position. DO NOT FULLY TIGHTEN AT THIS STAGE.
•Finally use a torque wrench set at 10 N/m (7lb/ft) to fully tighten.

Page 5of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
•It is suggested that you check the tightness of the mounting bolts after the first
heat cycle and then on a regular basis i.e. - when cleaning or once a month.
•NOTE: - For the cleaning of this product you should only use a soft polishing cloth
and a mild general cleaning agent.
•AVOID HARMFUL CHEMICALS. IF IN DOUBT DO NOT USE AS THEY COULD ALTER
THE STRENGTH OF THE COVER.
•R&G will accept no liability if the above procedures and torque setting are not
followed.
ISSUE 1 05/02/2020 (NSY)
CONSUMER NOTICE
The catalogue description and any exhibition of samples are only broad indications of the Products and R&G
may make design changes which do not diminish their performance or visual appeal and supplying them in
such state shall conform to the order. The Buyer acknowledges no representation or warranty (other than as to
title) has been given or will apply to the Products other than those in R&G’s order or confirmation and the
Buyer confirms it has chosen the Products as being of merchantable quality and suitable for its particular
purposes. Where R&G fits the Products or undertakes other services it shall exercise reasonable skill and care
and rectify any fault free of charge unless the workmanship has been disturbed. The Buyer is responsible for
ensuring that the warranty on the motorcycle is not affected by the fitting of the Products. On return of any
defective Products R&G shall at its option either supply a replacement or refund the purchase money but shall
not be liable if the Products have been modified or used or maintained otherwise than in accordance with
R&G’s or manufacturer’s instructions and good engineering practice or if the defect arises from accident or
neglect. Other than identified above and subject to R&G not limiting its liability for causing death and personal
injury, it shall not be liable for indirect or consequential loss and otherwise its liability shall be limited to the
amounts paid by the Buyer for the Products or the fitting or service concerned. These terms do not affect the
Buyer’s statutory rights.
R&G RETURNS POLICY (NON-FAULTY GOODS)
Returns must be pre-authorised (if not pre-authorised the return will be rejected). Goods may only be returned
direct to us if they were purchased direct from us (customer must prove if necessary). Otherwise to be
returned to original vendor. Goods must be in re-sellable condition, in the opinion of R&G. All returns are
subject to a 25% restocking and handling fee (25% of the gross value exc. P&P –at the prevailing price at
time of purchase). The customer must pay any and all carriage charges. No returns of discontinued products,
unless within 14 days of purchase. This policy does not affect your statutory rights and does not refer to faulty
goo

Page 6of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
NOTICE DE MONTAGE POUR ECC0285
PROTECTION CARTER EMBRAYAGE DROIT
POUR HONDA CBR 500R / CB500X et F 2019-
PHOTO A
CE KIT CONTIENT LES ARTICLES PHOTOGRAPHIES MENTIONNEES SUR LA PAGE.
LES PARTIES PRESENTÉES PEUVENT ETRE UNIQUEMENT REPRESENTATIVES
POUR LA CLARTE DES INSTRUCTIONS UNIQUEMENT.
NE PAS PROCEDER AU MONTAGE TANT QUE VOUS N'ETES PAS SUR QUE TOUTES LES PIECES
SOIENT PRESENTES.
LIRE LES INSTRUCTIONS AVANT DE COMMENCER.
EN CAS DE DOUTE LORS DU MONTAGE DE NOS PRODUITS, CONSULTEZ
UN DE NOS REVENDEURS OU FAITES FAIRE L’INSTALLATION PAR UN
TECHNICIEN QUALIFIÉ.
LA FAÇON DONT LE KIT EST EMBALLE NE CORRESPOND PAS FORCEMENT A LA FAÇON DE
MONTER LES PIECES SUR LA MOTO.
AU CAS OU DES RONDELLES EN CAOUTCHOUC SONT UTILISEES POUR MAINTENIR LES
COMPOSANTS SUR LES BOULONS,CES RONDELLES PEUVENT ETRE JETEES.
NOTICE DISPONIBLE AU TELECHARGEMENT SUR :
www.rg-racing.com

Page 7of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
OUTILS REQUIS
•Clés Allen 5mm.
•Clé dynamométrique.
VALEURS DE SERRAGE RECOMMANDÉES
M4 BOULON = 8Nm
M5 BOULON = 12Nm
M6 BOULON = 15Nm
M8 BOULON = 20Nm
M10 BOULON = 40Nm
M12 BOULON =40Nm
LEGENDE
ART. 2
ART. 2
ART. 2
ART. 2
PHOTO 1
ARTICLE NO.
DESCRIPTION
QTE
ARTICLE 1
PROTECTION EMBRAYAGE ET ENTRETOISES R&G
1
ARTICLE 2
BOULONS M6 x 38mm
4

Page 8of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
NOTICE DE MONTAGE
•Veuillez-vous assurer que le moteur soit froid avant de procéder au montage de
la protection R&G.
•Retirez les quatre boulons fléchés sur la photo 1, tenez le couvercle autour du
carter pour identifier les bons boulons. NE RETIREZ PAS TOUS LES BOULONS DE
CARTER DE MOTEUR.
•Mettez en place le couvercle R&G sur le carter moteur et placez-le soigneusement
autour du carter. Veuillez-vous assurer que les quatre trous de boulon dans le
couvercle soient alignés avec les trous dans le carter du moteur, puis poussez au
maximum.
•Placer les boulons spécifiques à travers le couvercle et dans le carter moteur (voir
photo 1).
•À l'aide d'une clé Allen de 5 mm ou d'une douille, serrez uniformément les
boulons pour tirer le couvercle en position. NE SERREZ PAS COMPLÈTEMENT À CE
STADE.
•Enfin, utilisez une clé dynamométrique réglée à 10 N / m (7 lb / pi) pour serrer
complètement.
•Il est conseillé de vérifier le serrage des boulons de montage après le premier
cycle de chauffage, puis régulièrement, c'est-à-dire lors du nettoyage ou une fois
par mois.
•NOTE : - Pour le nettoyage de ce produit, vous ne devez utiliser qu'un chiffon
doux et un produit de nettoyage général doux.
•ÉVITEZ LES PRODUITS CHIMIQUES NOCIFS. EN CAS DE DOUTE, NE PAS
UTILISER CAR ILS POURRAIENT ALTÉRER LA RÉSISTANCE DE LA COUVERTURE.
•R&G n'acceptera aucune responsabilité si les procédures ci-dessus et le réglage
du couple ne sont pas suivis.
•NOTE: - Sur le CBR500R, le carénage droit doit être retiré pour permettre
l'accès aux boulons requis, voir photos 2,3,4,5 et 6 ci-dessus.

Page 9of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
NOTICE DE MONTAGE
Côté droit (lorsqu’on est assis sur la moto)
•Retirez les rivets et les boulons de carénage fléchés sur les photos 2, 3, 4, 5 et 6.
Retirez ensuite délicatement le carénage droit
•Veuillez-vous assurer que le moteur soit froid avant de procéder au montage de
la protection R&G.
•Retirez les quatre boulons fléchés sur la photo 1, tenez le couvercle autour du
carter pour identifier les bons boulons. NE RETIREZ PAS TOUS LES BOULONS DE
CARTER DE MOTEUR.
•Mettez en place le couvercle R&G sur le carter moteur et placez-le soigneusement
autour du carter. Veuillez-vous assurer que les quatre trous de boulon dans le
couvercle soient alignés avec les trous dans le carter du moteur, puis poussez au
maximum.
•Placer les boulons spécifiques à travers le couvercle et dans le carter moteur (voir
photo 1).
•À l'aide d'une clé Allen de 5 mm ou d'une douille, serrez uniformément les
boulons pour tirer le couvercle en position. NE SERREZ PAS COMPLÈTEMENT À CE
STADE.
•Enfin, utilisez une clé dynamométrique réglée à 10 N / m (7 lb / pi) pour serrer
complètement.
•Il est conseillé de vérifier le serrage des boulons de montage après le premier
cycle de chauffage, puis régulièrement, c'est-à-dire lors du nettoyage ou une fois
par mois.
•NOTE : - Pour le nettoyage de ce produit, vous ne devez utiliser qu'un chiffon
doux et un produit de nettoyage général doux.
•ÉVITEZ LES PRODUITS CHIMIQUES NOCIFS. EN CAS DE DOUTE, NE PAS
UTILISER CAR ILS POURRAIENT ALTÉRER LA RÉSISTANCE DE LA COUVERTURE.
•R&G n'acceptera aucune responsabilité si les procédures ci-dessus et le réglage
du couple ne sont pas suivis.
ISSUE 1 05/02/2020 (NSY)

Page 10 of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
MONTAGEANLEITUNG FÜR ECC0285 RECHTE SEITE -
KUPPLUNGSABDECKUNG FÜR HONDA CBR 500R/CB500X+F 2019-
ABBILDUNG A
ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET.
DIE ABGEBILDETEN TEILE DIENEN LEDIGLICH ZUR ERKLÄRUNG.
ÜBERPRÜFEN SIE ZUERST,DASS ALLE TEILE VORHANDEN SIND.
LESEN SIE DIE MONTAGEANLEITUNG KOMPLETT DURCH, BEVOR SIE ANFANGEN.
WENN SIE BEI DER MONTAGE DIESES PRODUKTES UNSICHER SIND,
BITTE EINEN UNSERER HÄNDLER KONTAKTIEREN ODER DAS KIT VON
EINEM QUALIFIZIERTEN ZWEIRAD-MECHANIKER MONTIEREN LASSEN.
DIE VERPACKUNG DER TEILE STELLT NICHT DIE REIHENFOLGE DER MONTAGE DAR.
HINWEIS FÜR KITS MIT PLASTIKUNTERLEGSCHEIBEN AN DEN SCHRAUBEN –
DIESE PLASTIK-UNTERLEGSCHEIBEN WERDEN NICHT FÜR DEN EINBAU BENÖTIGT
EINE DIGITALE VERSION DIESER MONTAGEANLEITUNG KANN AUF
FOLGENDER SEITE HERUNTERGELADEN WERDEN:
WWW.RG-RACING.COM

Page 11 of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
SIE BENÖTIGEN FOLGENDES
WERKZEUG:
•Satz Inbusschlüssel inkl. 5mm A/F.
•Drehmomentschlüssel
ALLGEM.ANZUGSDREHMOMENT
M4 SCHRAUBE = 8Nm
M5 SCHRAUBE = 12Nm
M6 SCHRAUBE = 15Nm
M8 SCHRAUBE = 20Nm
M10 SCHRAUBE = 40Nm
M12 SCHRAUBE = 40Nm
LIEFERUMFANG
ARTIKEL2
ARTIKEL 2
ARTIKEL 2
ARTIKEL 2
ABBILDUNG 1
ARTIKEL NR.
DESCRIPTION
MENGE
ARTIKEL 1
R&G KUPPLUNGSABDECKUNG MIT VORMONTIERTEN DISTANZHALTERN
1
ARTIKEL 2
M6 x 38mm INBUSSCHRAUBE
4

Page 12 of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
MONTAGEANLEITUNG
•Stellen Sie sicher, dass der Motor kalt ist, bevor Sie mit der Montage der R&G
Motorgehäuse-Abdeckung beginnen.
•Entfernen Sie die vier Schrauben, die in den Abbildung 1 abgebildet sind. Um die
richtigen Schrauben identifizieren zu können, halten Sie die Abdeckung an das
Gehäuse. ENTFERNEN SIE NICHT ALLE SCHRAUBEN AM MOTORGEHÄUSE.
•Die R&G Abdeckung an das Motorgehäuse ansetzen und vorsichtig anbringen.
Achten Sie darauf, dass die vier Öffnungen für die Schrauben mit den Bohrungen
im Motorgehäuse ausgerichtet sind, dann die Abdeckung so weit wie möglich
eindrücken.
•Die Schrauben wie vorgegeben (siehe Abbildung 1) durch die Abdeckung in das
Motorgehäuse einführen.
•Ziehen Sie die Schrauben mit einem 5mm Inbusschlüssel oder Bit gleichmäßig
fest, so dass sie die Abdeckung in Position ziehen. ZU DIESEM ZEITPUNKT NICHT
FESTZIEHEN.
•Benutzen Sie einen Drehmomentschlüssel, der auf 10 N/m (7 Lb/ft) eingestellt
ist, um die Schrauben festzuziehen.
•Es wird empfohlen, die Festigkeit der Schrauben in regelmäßigen Abständen (d.h.
nach der ersten Fahrt mit der Abdeckung, einmal im Monat) zu kontrollieren.
•HINWEIS: Bei der Reinigung dieses Produkts benutzen Sie nur ein weiches
Poliertuch und ein mildes Putzmittel.
•VERMEIDEN SIE SCHÄDLICHE CHEMIKALIEN. IM ZWEIFELSFALL NICHT
BENUTZEN, DA SIE DIE FESTIGKEIT DER ABDECKUNG VERÄNDERN KÖNNEN.
•R&G übernimmt keine Haftung, wenn die obengenannten Schritte nicht
eingehalten werden oder die angegebenen Anzugsdrehmomente nicht
angewendet werden.
•WICHTIGER HINWEIS: Beim Modell CBR500R muss die rechte
Seitenverkleidung entfernt werden, um Zugang zu den benötigten Schrauben zu
ermöglichen –siehe Fotos 2,3,4,5 und 6 oben.

Page 13 of 13
ECC0285
R&G
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [email protected]
MONTAGEANLEITUNG
Rechte Seite (in Fahrtrichtung)
•Entfernen Sie die Plastiknieten und die Verkleidungsschrauben, die in den
Abbildungen 2, 3, 4, 5 und 6 gekennzeichnet sind, dann die rechte
Seitenverkleidung vorsichtig entfernen.
•Stellen Sie sicher, dass der Motor kalt ist, bevor Sie mit der Montage der R&G
Motorgehäuse-Abdeckung beginnen.
•Entfernen Sie die vier Schrauben, die in den Abbildung 1 abgebildet sind. Um die
richtigen Schrauben identifizieren zu können, halten Sie die Abdeckung an das
Gehäuse. ENTFERNEN SIE NICHT ALLE SCHRAUBEN AM MOTORGEHÄUSE.
•Die R&G Abdeckung an das Motorgehäuse ansetzen und vorsichtig anbringen.
Achten Sie darauf, dass die vier Öffnungen für die Schrauben mit den Bohrungen
im Motorgehäuse ausgerichtet sind, dann die Abdeckung so weit wie möglich
eindrücken.
•Die Schrauben wie vorgegeben (siehe Abbildung 1) durch die Abdeckung in das
Motorgehäuse einführen.
•Ziehen Sie die Schrauben mit einem 5mm Inbusschlüssel oder Bit gleichmäßig
fest, so dass sie die Abdeckung in Position ziehen. ZU DIESEM ZEITPUNKT NICHT
FESTZIEHEN.
•Anschließend benutzen Sie einen Drehmomentschlüssel, der auf 10 N/m (7 Lb/ft)
eingestellt ist, um die Schrauben festzuziehen.
•Es wird empfohlen, die Festigkeit der Schrauben in regelmäßigen Abständen (d.h.
nach der ersten Fahrt mit der Abdeckung, einmal im Monat) zu kontrollieren.
•HINWEIS: Bei der Reinigung dieses Produkts benutzen Sie nur ein weiches
Poliertuch und ein mildes Putzmittel.
•VERMEIDEN SIE SCHÄDLICHE CHEMIKALIEN. IM ZWEIFELSFALL NICHT
BENUTZEN, DA SIE DIE FESTIGKEIT DER ABDECKUNG VERÄNDERN KÖNNEN.
•R&G übernimmt keine Haftung, wenn die obengenannten Schritte nicht
eingehalten werden oder die angegebenen Anzugsdrehmomente nicht
angewendet werden.
AUSGABE 1 05/02/2020 (NSY)
