FITTING INSTRUCTIONS FOR LP0250BK LICENCE PLATE BRACKET
HUSQVARNA VITPILEN/SVARTPILEN 401 2018
(FOR USE WITH STANDARD AND R&G MINI INDICATORS (8mm))
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED BELOW.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
Please note that the way the kit is packed does not necessarily represent the way of
mounting to the bike
THE PARTS SHOWN MAY BE REPRESENTATIVE ONLY (FOR CLARITY OF INSTRUCTIONS ONLY)
Digital copies of these instructions are available to download from www.rg-racing.com
GENERAL TORQUE SETTINGS
M4 BOLT = 8Nm
M5 BOLT = 12Nm
M6 BOLT = 15Nm
M8 BOLT = 20Nm
M10 BOLT = 40Nm
Please note that in cases where kits are packed with rubber washers holding the components
onto the bolt –the rubber washers should be thrown away!
TOOLS REQUIRED
•Set of metric Allen keys.
•Socket set to include 8, 10, 12 and 13mm A/F socket and wrench.
•Torx bits to include T20, 25, 30, 40 and 45.
•Set of metric spanners to include 9, 12 and 13mm A/F sizes.
•Phillips driver.
•Electrical pliers/crimps.
•Small amount of super glue.

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
2
Page | 2
LEGEND
ITEM 1 = LICENCE PLATE BRACKET (TB0250 PART 1) (x1).
ITEM 2 = M8 x 35mm LONG BUTTON HEAD BOLTS (x4).
ITEM 3 = M8 WASHER (x4).
ITEM 4 = RUBBER GROMMETS (RB0006) (x2).
ITEM 5 = RGR0003 4W SPECIAL RESISTORS (x2).
ITEM 6 = SILICON INDICATOR NUT COVERS (IWC0002) (x2).
ITEM 7 = SMALL RUBBER GROMMETS (RB50-20-00FG) (x2).
ITEM 8 = 200mm LENGTH OF HEAT SHRINK (x3).
ITEM 9 = LICENCE PLATE ILLUMINATOR ASSEMBLY (LA0002) (x1).
ITEM 10 = REFLECTOR (REFL 1) (x1).
ITEM 11 = CHAIN GUARD REPLACEMENT SPACER (S0834-5mm WIDE) (x1).
ITEM 12 = M4 x 5mm LONG BUTTON HEAD BOLTS (x4).
ITEM 13 = WIRING COVER (TB0250BK PART 2) (x1).
ITEM 14 = CABLE CLIPS (x4).
ITEM 15 = CABLE TIES (x4).
ITEM 16 = LICENCE PLATE ILLUMINATOR CONNECTOR (CON0026) (x1).
ITEM 17 = MINI INDICATOR CONNECTORS (CON0014) (x2).
2
3
1
9
11
7
5
12
10
8
13
6
4
17
16
15
14

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
3
Page | 3
Picture 1 Picture 2
Picture 3 Picture 4
Picture 5 Picture 6

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
4
Page | 4
Picture 7 Picture 8
Picture 9 Picture 10
Picture 11 Picture 12

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
5
Page | 5
Picture 13 Picture 14
Picture 15 Picture 16
Picture 17 Picture 18

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
6
Page | 6
Picture 19 Picture 20
Picture 21 Picture 22
Picture 23 Picture 24

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
7
Page | 7
Picture 25 Picture 26
Picture 27 Picture 28
Picture 29 Picture 30

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
8
Page | 8
FITTING INSTRUCTIONS
Please note when removing or refitting the original indicators special care must be taken
not to damage the circuit board that is located near the plug socket as shown below (this
board will be damaged if distorted or if cable ties are used directly onto it —so care should
be taken).
•To fit the R&G tail tidy, first remove the seat using the key as shown in picture 1.
•Remove the three bolts arrowed in picture 2, while supporting the original licence plate
bracket.
•Unclip the wiring from the wiring clips as arrowed in picture 3.
•Gently rotate the original plate bracket to gain access to the bolts arrowed in picture 4.
•Remove the two bolts arrowed in picture 4 while supporting the indicator bracket as shown in
picture 5.
•Disconnect the wiring plug sockets arrowed in picture 5.
•If reusing the original indicators remove the nut arrowed in picture 6 and repeat for the
opposite indicator and carefully feed the wiring through the nut and mounting hole.
•Remove the bolt arrowed in pictures 7.
•Remove the three bolts arrowed in picture 8 and remove the licence plate support bracket.
•Remove he nut and bolt arrowed in picture 9.
•Remove the bolt arrowed in picture 10.
•Gently rotate the chain guard and the bolts arrowed in picture 11, then unclip the cover and
unclip the wiring as shown in pictures 12, 13 and 14.
•Carefully remove the licence plate bracket wiring and feed into the under-seat space as shown
in picture 15 (please ensure the wiring does not foul or become trapped during operation).
•Remove the four bolts arrowed in picture 16 and remove the grab rail.
•Fit the R&G licence plate illuminator (item 9) as shown in pictures 17 and 18, please note you
will have to fit the light shroud and use a small amount of adhesive to hold it in position. Fit
one length of heat-shrink (item 8) to the wire. It is a good idea to reconnect to the wiring loom
using the supplied connector (item 16) to check at this stage (if illumination fails, swap the
bullet connections around).
If reusing the original indicators
•Fit the indicators into the new licence plate bracket (item 1) and secure as original (please
ensure they are fitted to the correct side.
If using the mini indicators
•To fit the R&G Mini Indicators (R&G mini indicator product code RG371 for LED type
or RG372 for Aero Style led type).
•Position the two indicators onto the larger hole in the new licence plate bracket, before

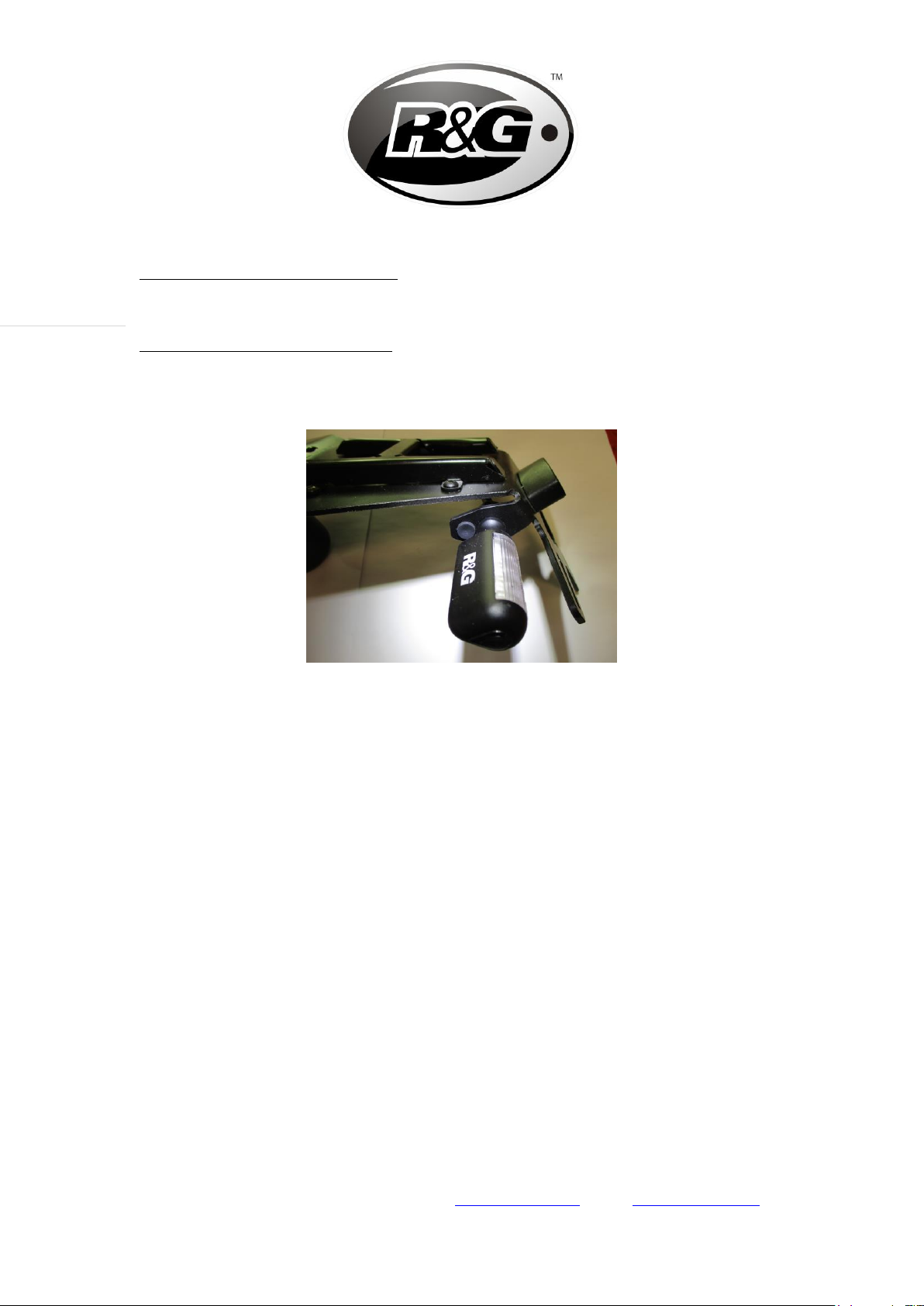

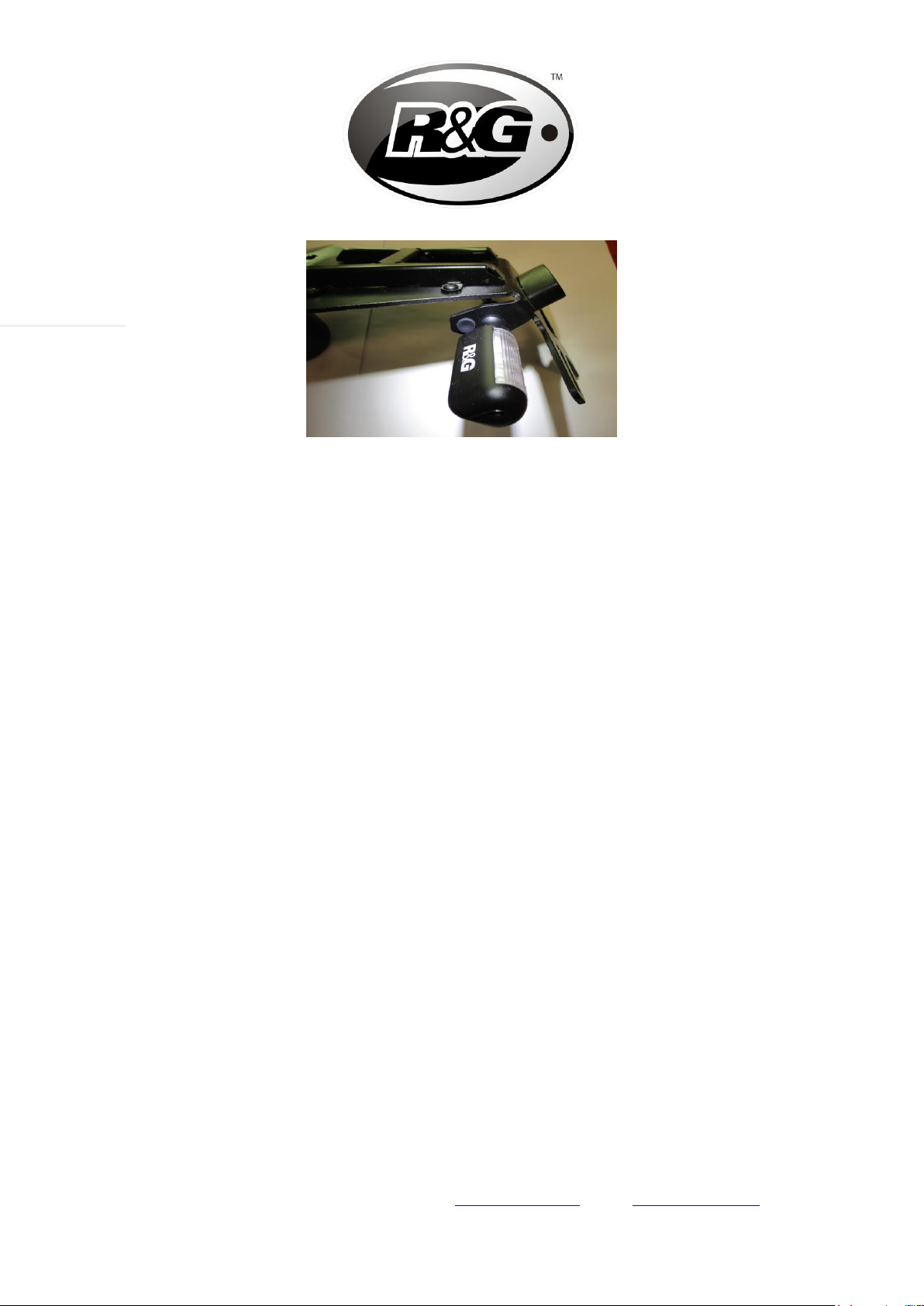

fitting the flanged nut supplied, as shown below.

LP0250
R&G Racing
Unit 1, Shelley’s Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: [phone] Fax: [phone] www.rg-racing.com Email: [e-mail]
9
Page | 9
•Feed the indicator wiring through the nut/wire cover (item 6) as shown in pictures 19 and
20 (it helps if a small amount of liquid detergent is used) and position the nut cover over
the nut as shown in picture 21 (repeat the above for the opposite indicator).
•Fit one length of heat-shrink (item 8) to the wires of each indicator so the heat-shrink fits
over the stem of the nut/wire cover and gently heat until the heat-shrink contracts to the
wiring and nut/wire cover as shown in pictures 20, 21 and 22.
•Feed the indicator and licence plate illuminator wires through the holes in the licence plate
bracket and secure using the supplied cable ties (item15) as shown in picture 22.
•Fit the wiring cover (item 13) using the four M4 button head bolts (item 12) as shown in
picture 23.
•Fit the two larger rubber grommets (item 4) into the holes as shown in picture 24 (it helps if a
small amount of liquid detergent is used).
•Fit the two smaller rubber grommets (item 7) into the holes as shown in pictures 25 and 26 (it
helps if a small amount of liquid detergent is used) if R&G indicators are being used.
•Carefully feed all the wiring through the under-tray and offer the assembly up to the
motorcycle as shown in picture 21.
•Secure in position using the four M8 bolts (item 2) with washers (item 3) as shown in picture
27 (please ensure the wires are not trapped when tightening).
•Reassemble the chain guard (without wires) as original as shown in picture 11 and refit to the
motorcycle using the original bolts, the rearmost bolt will need the 5mm spacer (item 11)
fitted to it as shown in picture 28.
•If using R&G led mini indicators, you will have to use the supplied resistor on each indicator
(item 5) to achieve the correct flash rate (as shown in picture 29). It is a good idea to connect
the indicators to the main loom using the supplied connectors (item 17) at this stage, if
illumination fails please swap the bullet connection around.
•Tidy and position the wiring in an appropriate position using the cable ties and clips provided
(items 14 and 15).
•Ensure all wiring plug sockets are connected as shown in picture 30.
•Refit the seat as original and licence plate (it may require drilling).
•Please check the operation of all lights before riding the motorcycle.
•IMPORTANT: IF FITTING A FULL-SIZE LICENCE PLATE AND PLACING IT FAR DOWN ON
THE LICENCE PLATE HANGER, THERE IS A SMALL CHANCE OF THE LICENCE PLATE
HITTING THE BACK WHEEL UNDER HEAVY LOAD AND OVER LARGE BUMPS IN THE ROAD.
IT IS YOUR RESPONSIBILITY TO CHECK FOR THIS POSSIBILITY AND TAKE AVOIDING
ACTION. FAILURE TO CHECK THIS COULD RESULT IN SERIOUS INJURY.
•Ensure all wiring plug sockets are connected as shown in picture 30.
•Depending on local laws, attach enclosed reflector (item 10) in an appropriate location
•Retest the license plate illuminator and all lights before riding.
