R&G PKS0127SI User manual

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 1 OF 9 PKS0127SI
FITTING INSTRUCTIONS FOR PKS0127SI KICKSTAND SHOE FOR
BMW S1000RR 2018-
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE.
SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT.
PLEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING.
IF IN ANY DOUBT WHEN FITTING OUR PRODUCTS, CONSULT ONE OF OUR DEALERS
OR HAVE FITTED BY A QUALIFIED TECHNICIAN.
PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
MOUNTING TO THE BIKE.
IN THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS,
THESE RUBBER WASHERS CAN BE THROWN AWAY.

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 2 OF 9 PKS0127SI
TOOLS REQUIRED
• 3mm A/F Allen Tool
• Loctite Blue 242
GENERAL TORQUE SETTINGS
M4 BOLT = 8Nm
M5 BOLT = 12Nm
M6 BOLT = 15Nm
M8 BOLT = 20Nm
M10 BOLT = 40Nm
M12 BOLT = 40Nm
LEGEND
ITEM
No.
DESCRIPTION QTY
ITEM 1 MP0232 MOUNTING PLATE 1
ITEM 2 PLATE 0246 CLAMP PLATE 1
ITEM 3 M5 x 6mm LONG STAINLESS STEEL COUNTERSUNK BOLTS 3
ITEM 4 50mm STRIP OF SELF-ADHESIVE FOAM 1

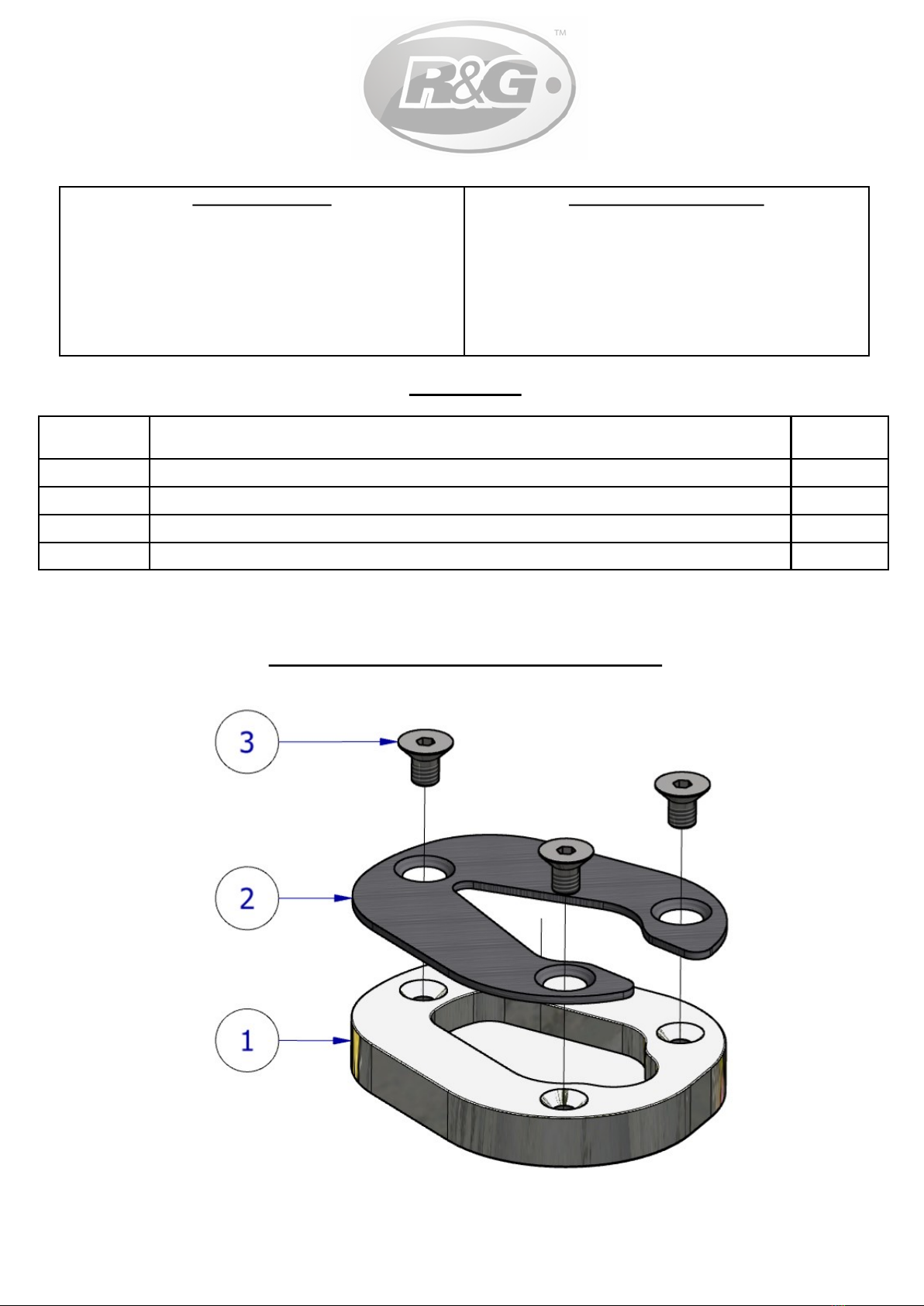

EXPLODED ASSEMBLY DIAGRAM

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 3 OF 9 PKS0127SI

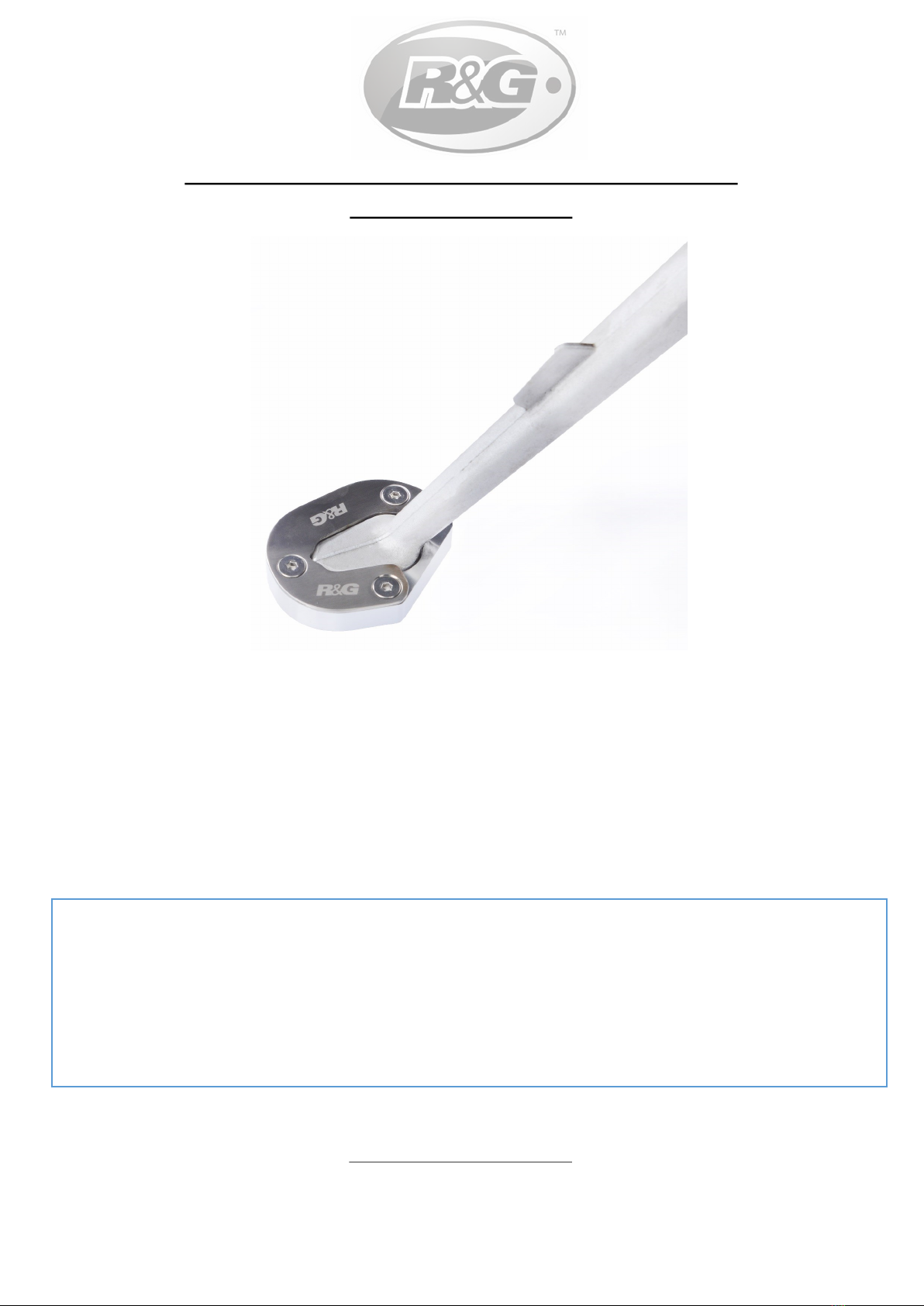

FITTING INSTRUCTIONS
• Take the aluminium mounting plate (Item 1) and fit to the base of the side stand from underneath.
• Carefully pass the clamping plate (Item 2) around the side stand leg, with the countersinks facing
upwards.
• Sandwich the two plates together around the side stand pad.
• Apply a small amount (one drop) of Loctite Blue 242 or similar to the end of the threaded area of
each screw.
• Fit the three M5 bolts (Item 3) as shown in the assembly diagram, clamping the two plates
together and securely mounting onto the side stand foot.
• Tighten all bolts evenly and check to ensure the side stand pad clears the chain when in the raised
position.
• If fitting to older stands that have been worn, the padding strip should be placed in the base plate
to ensure a tighter fit.
ISSUE 2- 30/10/2019 (DM)
CONSUMER NOTICE
The catalogue description and any exhibition of samples are only broad indications of the Products and R&G may make design
changes which do not diminish their performance or visual appeal and supplying them in such state shall conform to the order.
The Buyer acknowledges no representation or warranty (other than as to title) has been given or will apply to the Products other
than those in R&G’s order or confirmation and the Buyer confirms it has chosen the Products as being of merchantable quality
and suitable for its particular purposes. Where R&G fits the Products or undertakes other services it shall exercise reasonable skill
and care and rectify any fault free of charge unless the workmanship has been disturbed. The Buyer is responsible for ensuring
that the warranty on the motorcycle is not affected by the fitting of the Products. On return of any defective Products R&G shall
at its option either supply a replacement or refund the purchase money but shall not be liable if the Products have been modified
or used or maintained otherwise than in accordance with R&G’s or manufacturer’s instructions and good engineering practice or if
the defect arises from accident or neglect. Other than identified above and subject to R&G not limiting its liability for causing
death and personal injury, it shall not be liable for indirect or consequential loss and otherwise its liability shall be limited to the
amounts paid by the Buyer for the Products or the fitting or service concerned. These terms do not affect the Buyer’s statutory
rights.
R&G RETURNS POLICY (NON-FAULTY GOODS)
Returns must be pre-authorised (if not pre-authorised the return will be rejected). Goods may only be returned direct to us if
they were purchased direct from us (customer must prove if necessary). Otherwise to be returned to original vendor. Goods
must be in re-sellable condition, in the opinion of R&G. All returns are subject to a 25% restocking and handling fee (25% of the
gross value exc. P&P –at the prevailing price at time of purchase). The customer must pay any and all carriage charges. No
returns of discontinued products, unless within 14 days of purchase. This policy does not affect your statutory rights and does not
refer to faulty goods.

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 4 OF 9 PKS0127SI
NOTICE DE MONTAGE PKS0127SI PIED DE BEQUILLE
BMW S1000RR 2018-
NOTICE DISPONIBLE AU TÉLÉCHARGEMENT SUR :
WWW.RG-RACING.COM
LEKIT CONTIENT LES ARTICLES EN PHOTO ET ETIQUETTES SUR LA PAGE
LES PARTIES PRESENTÉES PEUVENT ETRE UNIQUEMENT REPRESENTATIVES POUR LA CLARTE DES INSTRUCTIONS
NEPAS PROCÉDER AU MONTAGE AVANT DE VOUS ÊTRES ASSURE QUE TOUTES LES PIECES SOIENT PRÉSENTES.
SVP, LIRE L’ENSEMBLE DE LA NOTICE AVANT DE PROCÉDER AU MONTAGE.
EN CAS DE DOUTE LORS DU MONTAGE, CONSULTEZ UN DE NOS REVENDEURS, OU
FAITES EFFECTUER LE MONTAGE PAR UN TECHNHICIEN QUALIFIE.
LAFAÇON DONT LE KIT EST EMBALLÉ NE CORRESPOND PAS FORCÉMENT ÀLA FAÇON DE MONTER LES
PIÈCES SUR LA MOTO .
NOTEZ QUE SI LES KITS SONT EMBALLÉS AVEC DES RONDELLES EN CAOUTCHOUC SERVANT ÀTENIR
LES COMPOSANTS, CES RONDELLES DOIVENT ÊTRE JETÉES.

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 5 OF 9 PKS0127SI
OUTILS REQUIS
• Clé Allen 3mm
• Colle Loctite 242
VALEURS DE SERRAGE
M4 BOULON = 8Nm
M5 BOULON = 12Nm
M6 BOULON = 15Nm
M8 BOULON = 20Nm
M10 BOULON = 40Nm
M12 BOULON = 40Nm
LEGENDE
ARTICLE
No.
DESCRIPTION QTE
ARTICLE 1 MP0232 PLAQUE DE MONTAGE 1
ARTICLE 2 PLATE 0246 PLAQUE D’ATTACHE 1
ARTICLE 3 M5 x 6mm BOULONS 3
ARTICLE 4 50mm MOUSSE AUTOCOLLANTE 1
EXPLODED ASSEMBLY DIAGRAM

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 6 OF 9 PKS0127SI

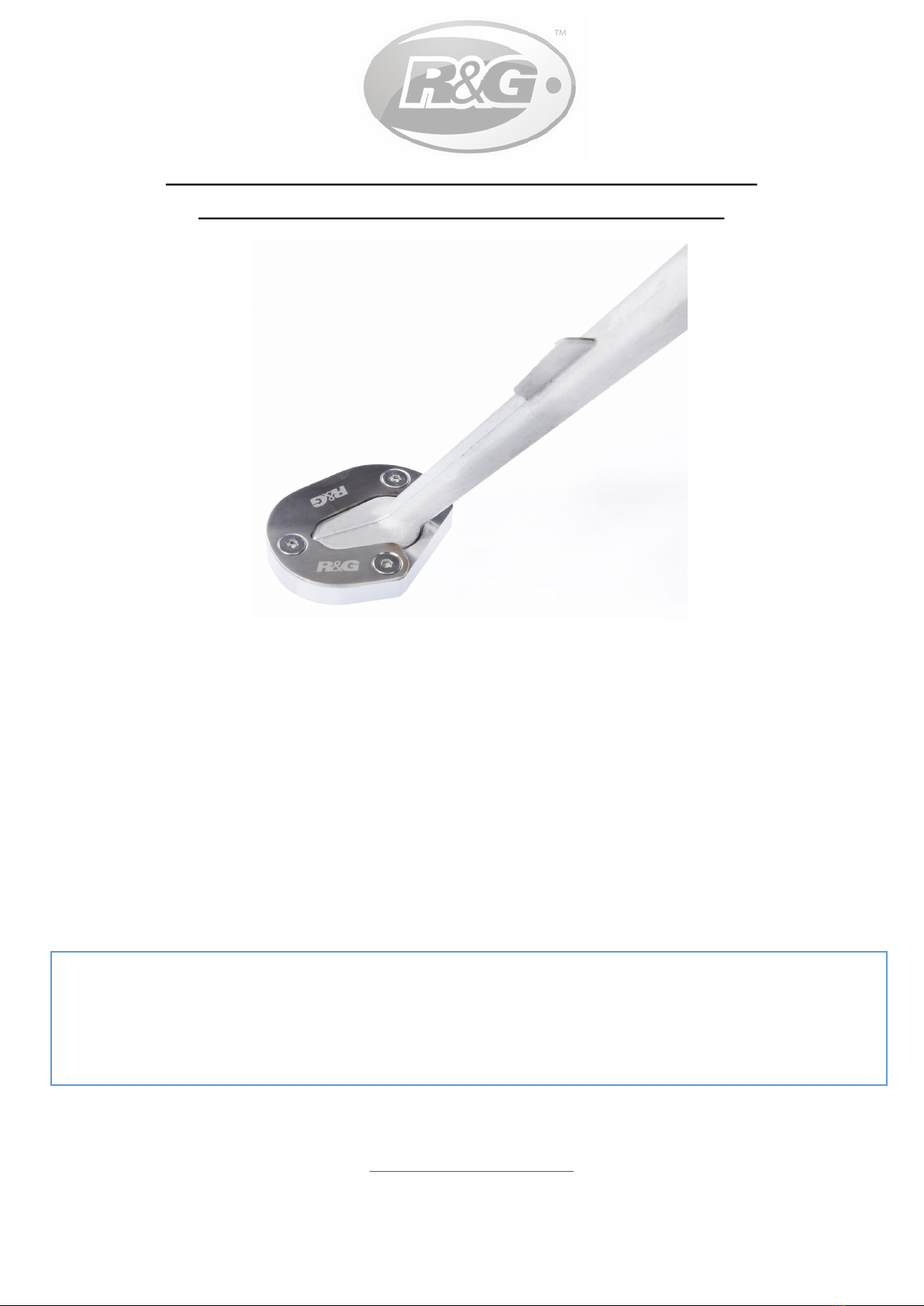

NOTICE DE MONTAGE
• Prenez la plaque de montage en aluminium (article 1) et fixez-la à la base du pied latéral par le
dessous.
• Passer délicatement la plaque de serrage (article 2) autour du pied de la béquille latérale, avec les
contre alésages tournés vers le haut.
• Prendre en sandwich les deux plaques ensemble autour du pied de béquille latérale.
• Appliquez une petite quantité (une goutte) de Loctite Blue 242 ou similaire à l'extrémité de la zone
filetée de chaque vis.
• Insérez les trois boulons M5 (Article 3) comme indiqué sur le schéma de montage en serrant les
deux plaques ensemble et en les fixant solidement sur le pied de la béquille latérale.
• Serrer tous les boulons de façon identique puis vérifier que le coussin de béquille latérale ne touche
pas la chaine en position relevée.
• Si l’installation s’effectue sur une béquille usée, la bande de rembourrage doit être placée sur la
base plate pour assurer une installation plus précise.
ISSUE 2- 30/10/2019 (DM)

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 7 OF 9 PKS0127SI
MONTAGEANLEITUNG FÜR PKS0127SI SEITENSTÄNDER-
AUFLAGENVERBREITERUNG BMW S1000RR 2018-
EINE DIGITALE VERSION DIESER MONTAGEANLEITUNG KANN AUF
FOLGENDER SEITE HERUNTERGELADEN WERDEN:
WWW.RG-RACING.COM
ALLE KIT-TEILE SIND UNTEN GEKENNZEICHNET UND ABGEBILDET
DIE ABGEBILDETEN TEILE DIENEN LEDIGLICH ZUR ERKLÄRUNG.
ÜBERPRÜFEN SIE ZUERST, DASS ALLE TEILE VORHANDEN SIND.
LESEN SIE DIE MONTAGEANLEITUNG KOMPLETT DURCH, BEVOR SIE ANFANGEN.
WENN SIE BEI DER MONTAGE DIESES PRODUKTES UNSICHER SIND, BITTE EINEN
UNSERER HÄNDLER KONTAKTIEREN ODER DAS KIT VON EINEM QUALIFIZIERTEN
ZWEIRAD-MECHANIKER MONTIEREN LASSEN
DIE VERPACKUNG DER TEILE STELLT NICHT DIE REIHENFOLGE DER MONTAGE DAR.
HINWEIS FÜR KITS MIT PLASTIKUNTERLEGSCHEIBEN AN DEN SCHRAUBEN –
DIESE PLASTIK-UNTERLEGSCHEIBEN WERDEN NICHT FÜR DEN EINBAU BENÖTIGT!

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 8 OF 9 PKS0127SI
SIE BENÖTIGEN FOLGENDES WERKZEUG
• 3mm A/F Inbusschlüssel
• Loctite Blue 242
ALLGEM. ANZUGSDREHMOMENT
M4 SCHRAUBE = 8Nm
M5 SCHRAUBE = 12Nm
M6 SCHRAUBE = 15Nm
M8 SCHRAUBE = 20Nm
M10 SCHRAUBE = 40Nm
M12 SCHRAUBE = 40Nm
LIEFERUMFANG
ARTIKEL-
NR.
BESCHREIBUNG MENGE
ARTIKEL 1 MP0232 GRUNDPLATTE 1
ARTIKEL 2 PLATE 0246 KLEMMPLATTE 1
ARTIKEL 3 M5 x 6mm EDELSTAHL SENKSCHRAUBE 3
ARTIKEL 4 50mm SELBSTKLEBENDER SCHAUMSTREIFEN 1

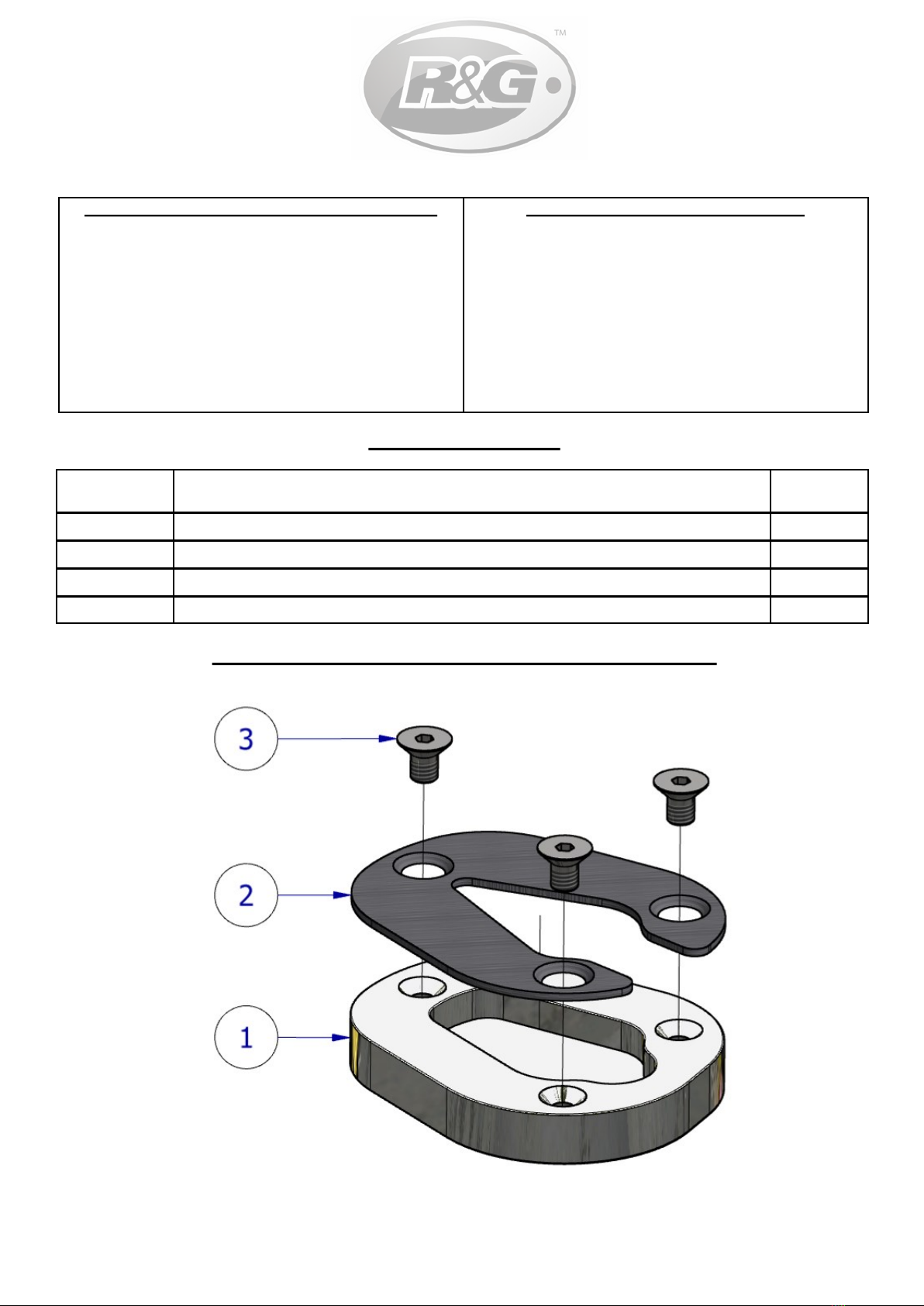

EXPLOSIONSZEICHNUNG ZUSAMMENBAU

R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
PAGE 9 OF 9 PKS0127SI
MONTAGEANLEITUNG
• Nehmen Sie die Grundplatte aus Aluminium (Artikel 1) und montieren Sie sie an der Unterseite des
Seitenständerfuß.
• Montieren Sie die Klemmplatte (Artikel 2) über dem Fuß des Seitenständers, die Versenkungen
nach oben gerichtet.
• Die zwei Platten am Seitenständer zusammen führen.
• Eine kleine Menge (einen Tropfen) Schraubensicherung (blau 242) am Ende des Gewindes an jeder
Schraube anbringen.
• Die drei M5 Schrauben (Artikel 3), die die zwei Platten in Position zusammenklemmen, jetzt
anbringen und am Seitenständer fixieren.
• Ziehen Sie alle Schrauben fest und überprüfen Sie, dass die Kette nicht von der Auflagen-
Verbreiterung berührt wird, wenn der Seitenständer eingeklappt ist.
• Bei der Montage an älteren Seitenständern, die etwas abgenutzt sind, den Schaumstoffstreifen in
der Grundplatte anbringen, um die Passform zu verbessern.
AUSGABE 2- 30/10/2019 (DM)
