Rev-A-Shelf 4CDS-24SC-1 User manual

INSTALLATION INSTRUCTIONS: CASSEROLE DISH STORAGE ORGANIZER
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
CASSEROLE DISH STORAGE ORGANIZER
TOOLS REQUIRED:
25 MIN
ESTIMATED ASSEMBLY TIME:
CARE AND MAINTENANCE:
Clean with a damp cloth and
wipe parts dry.
I-CDS-0822
#2 3
32
Parts List
No. Description Qty
A Casserole Dish Storage 1
B #6 X 1/2” Pan Head Screws 4
C #6 X 1” Flat Head Screws 8
D Slide Straps 2
ESlide Strap Feet 4
F Left & Right Slides 1 Set
G Left & Right Slide Triggers 1 Set
C.
A. B. D.
E. F. G.
WATCH TUTORIALS OF OUR
PRODUCTS BEING INSTALLED
WWW.REV-A-SHELF.COM/VIDEOS

Customer Service: 800-626-1126 | rev-a-shelf.com
2
Find the left and right triggers and
install the triggers on the correct
side using (4) #6 X 1/2” pan head
screws (See Figure 2A & 2B).
Note: Release triggers are side
sensitive and are marked with an
“L” & “R” for Left and Right.
Use instructions on the template
to complete installation
(See Figure 4).
Take the handle and press it down
in the required holes in the front of
the dish storage unit. Use a rubber
mallet to gently tap the handle rmly
in place (See Figure 3).
STEP 2
STEP 5
STEP 4
#2
Edge of paper to back of door
Orilla del papel para la parte posterior de la puerta
Du bord du papier à l’arrière de la porte
Doble aquí para que entre en el gabinete
Pliez ici pour adapter à l’armoire
12400Earl Jones Way
Louisville,KY 40299
rev-a-shelf.com
CustomerService: 800-626-1126
FLOOR TEMPLATE 24”
Center line of
cabinet opening
Línea central para la apertura del gabinete
Ligne centrale de l’ouverture de l’armoire
1) Place template into cabinet and position front edge to the back of your door.
a. Inset door - Set back the thickness of your face frame.
b. Overlay- Place at the front outside edge of cabinet.
2) Usinganawlorpencil,markthroughthebolddottedscrewlocationsontoyourcabinetoor.Removetemplatewhendone.
3) Lay your assembled slide set over the top of the marked holes and using the provided (8) screws, attach the slides to the cabinet
 oorthroughthegreyslidefeetholes.
4) Place your wood box with attached triggers on top of the slides and push back until you hear the “click” sound. Youare now
readyto organize your drawer.
1) Coloque la plantilla dentro del gabinete y posiciónela a la orilla frontal en donde la parte posterior de la puerta va a estar colocada.
Placez le modèle dans l’armoireet position nez le bord avant à l’endroit où l’arrière de votre porte sera.
a. Inserto de puerta = ponga en su lugar el grosor de la puerta.
Porte encastrée = placez en retraitde l’équivalent de l’épaisseur de votre porte
b. Plantilla= colóquela a la orilla frontal del gabinete.
Porte avec appliqué = placez au bord de l’avant de l’armoire
2) Utilizando una lezna o un lápiz, marque a través de las ubicaciones de tornillo que se encuentran punteadas dentro del gabinete.
Cuando acabe, quite la plantilla.
En utilisant un poinçon ou un crayon, marquezà travers les emplacements des vis en pointillés gras sur le plancher de votre armoire.
Enlevez le modèle quand vous avez terminé.
3) Coloqueeldeslizanteensambladoencimadelosoriciosmarcados,yutilizandolosochotornillosqueseproveen,sujetelos
 deslizantesalpisodelgabineteatravésdelosoriciosdeldeslizantegrisdelpie.
 Posezvotrecoulisseassembléesurledessusdestrousmarquésetenutilisantles8visfournies,xezlescoulissessurleplancherde
l’armoireà travers les trous des pieds gris de la coulisse.
4) Coloquelacajademaderadelorganizadordecontenedoresparaalmacenaralimentos(FSCOporsussiglaseninglés)conlos
 gatillossujetosenlapartesuperiordelosdeslizantesyempujehaciaatráshastaqueescucheunsonido.Ustedyaestálistopara
 organizarelcajóndecontenedoresparaalmacenaralimentos.
Placez votreboîte en bois FSCO avec les gâchettes attachées sur le dessus des coulisses et poussez vers l’arrière jusqu’à ce que
vous entendiez le son «clic». Vousêtes maintenant prêt à organiser votre tiroir FSC.
Fold here to t cabinet
T-WTWOSLIDE-1119
0” 10”
ReferenceScale
Escalade referencia / Échelle de référence
1/2”
3/4”
1-1/8”
19-5/8”
1/2”
1-3/8”
1-1/8”
FIGURE 1C
FIGURE 4
FIGURE 2A FIGURE 2B
FIGURE 3
FIGURE1A
FIGURE 1B

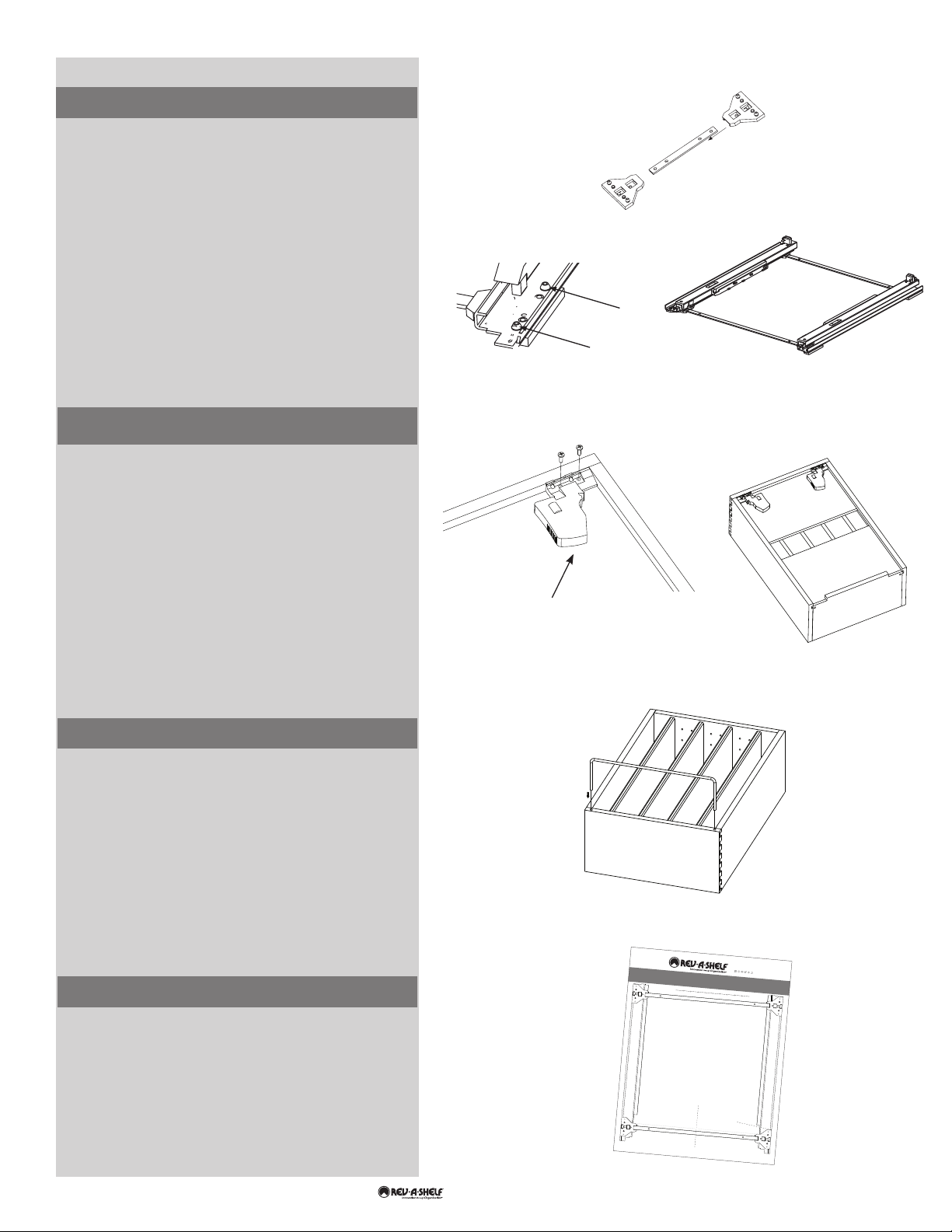

STEP 1
To assemble the bottom mount
slides, attach the slide strap feet to
the slide straps (See Figure 1A).
Attach the left and right slides to
the top of the feet. You will hear/
feel a “snap” when connected
completely (See Figure 1B).
Once slides are assembled, set
them to the side (See Figure 1C).
