ASSEMBLY INSTRUCTIONS

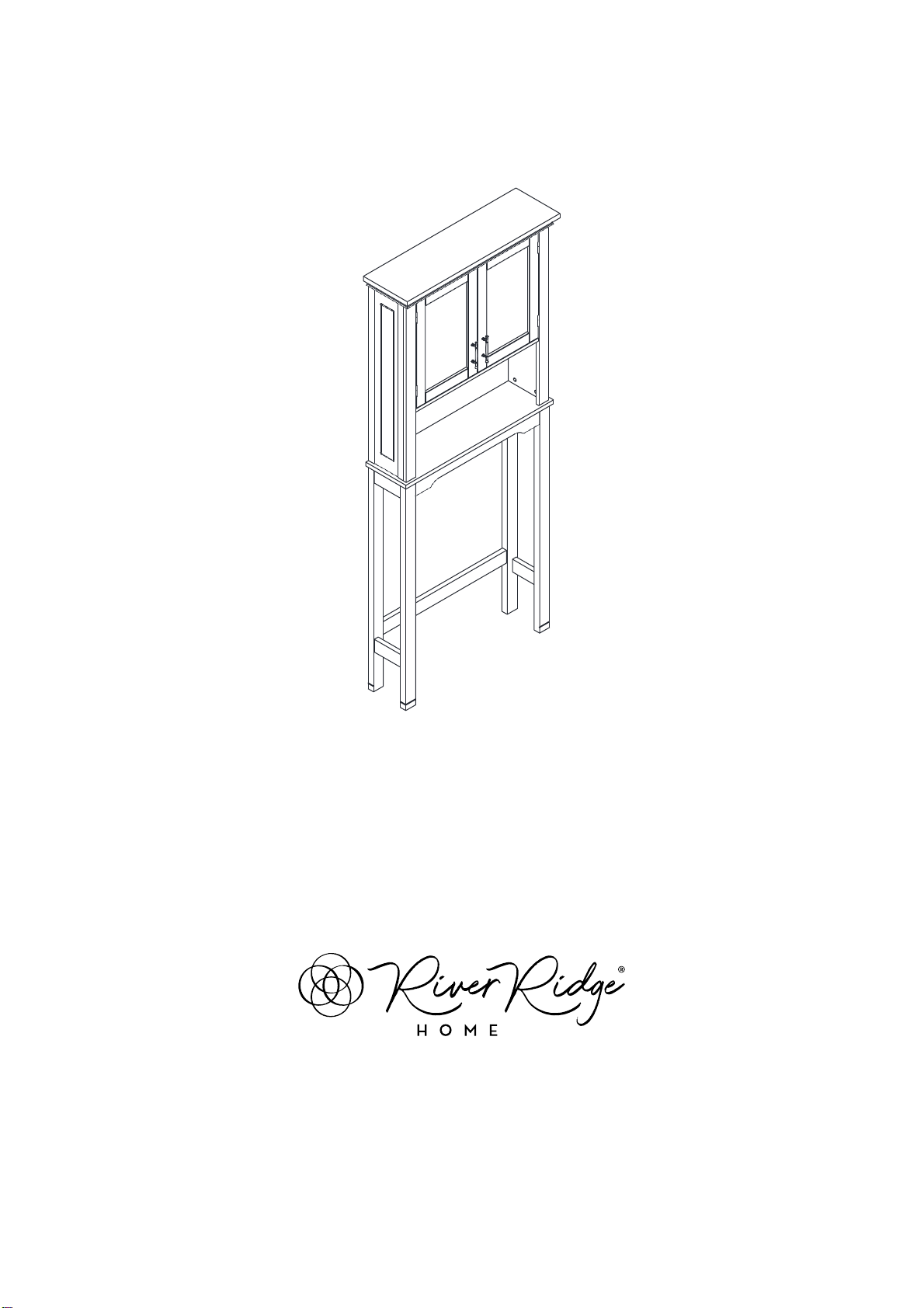

RiverRidge®Somerset Spacesaver
ITEM #: 06-040 WHITE
ITEM #: 06-079 GRAY
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children.
WARNING SEE FULL WARNING ON PAGE 2
Young children can be seriously injured or killed if furniture tips over. Don’t use
this item for a TV stand or place heavy objects on top of item. Always use
angle-braces or anchors to secure furniture to the wall.

THIS SHELF UNIT WILL HOLD UP TO 25 POUNDS PER SHELF OR A TOTAL OF 75
POUNDS. DO NOT LOAD EACH SHELF WITH MORE THAN 25 POUNDS OR 75 POUNDS
TOTAL WEIGHT. IF OVERLOADED WITH MORE THAN 25 POUNDS PER SHELF OR 75
POUNDS TOTAL WEIGHT, SHELF MAY TIP FROM WALL AND CAUSE SERIOUS INJURY OR
DEATH.

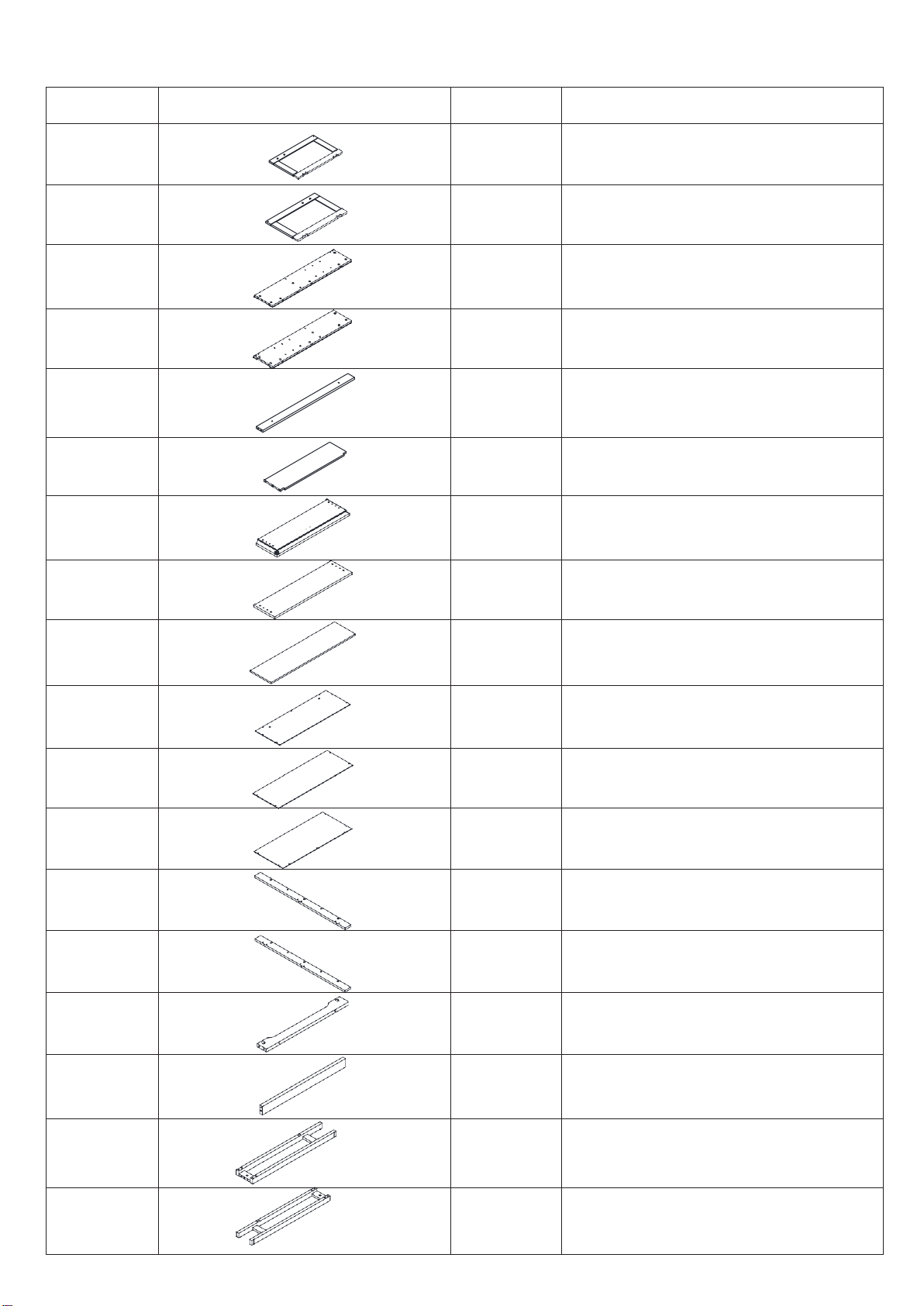

PARTS LIST
NO
PARTS
QTY
DESCRIPTION
1
1PC LEFT DOOR
2
1PC RIGHT DOOR
3
1PC UPPER RIGHT SIDE PANEL
4
1PC UPPER LEFT SIDE PANEL
5
1PC UPPER SECTION CROSS
BAR
6
1PC SHELF
7
1PC TOP BOARD
8
1PC
MIDDLE CONNECTION
BOARD
9
1PC UPPER BACK BOARD
10
1PC MIDDLE BACK BOARD
11
1PC LOWER BACK BOARD
12 1PC ADJUSTABLE SHELF
13
1PC RIGHT SUPPORT BOARD
14
1PC LEFT SUPPORT BOARD
15
2PCS LOWER SECTION TOP
CROSS BAR
16
1PC REAR LOWER CROSS BAR
17
1PC LOWER LEFT SIDE PANEL
18
1PC LOWER RIGHT SIDE PANEL

NO
PARTS QTY DESCRIPTION
A
34PCS WOOD DOWEL
B
16PCS CAM BOLT (SMALL)
C
16PCS CAM LOCK (SMALL)
D
8PCS CAM BOLT (LARGE)
E
8PCS CAM LOCK (LARGE)
F
26PCS WOOD SCREW 3X10MM
G
4PCS HINGE
H
2PCS MAGNET PLATE
I
20PCS WOOD SCREW 3X12MM
J
1SET MAGNET WITH 2SCREWS
K
4PCS SHELF HOLDER
L
4PCS MACHINE SCREW 4X15MM
M
2PCS HANDLE
N
2PCS PLASTIC ANCHOR
O
2PCS WOOD SCREW 4X40MM
P
1PC PLASTIC CONNECTION STRIP
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
TOOL NEEDED FOR SECURING TO WALL: POWER DRILL (NOT INCLUDED)
To order replacement parts at no cost to you, email [e-mail],
call 1-(844)-223-5201 or order parts online at www.riverridgehome.com

H
L
L
2
M
STEP 1 F
1. Attach 1 magnet plate (H) to left door (1) by inserting 1 wood screw (F) through hole on magnet plate
(H) and tighten to left door (1).
2. Attach 1 handle (M) to left door (1) by inserting 2 machine screws (L) through holes on left door (1) and
tighten to handle (M).
3. Repeat above steps to assemble another magnet plate (H) and handle (M) to right door(2).
STEP 2
1. Insert 2 wood dowels (A) into dowel holes on right support board (13) .
2. Screw 3 cam bolts (small-B) into pre-threaded holes on right support board (13).
3. Attach 2 hinges (G) to right support board (13).
4. Insert 6 wood screws (F) through holes on hinges (G) and tighten to right support board (13).
5. Repeat above steps to assemble left support board (14) and another 2 hinges(G).
F
L
L
H
1
M

STEP 3
1. Attach right support board (13) to upper right side panel (3) by inserting wood dowels (A) into dowel holes
and inserting cam bolts (small-B) into cam lock holes on upper right side panel (3).
2. Insert 3 cam locks (small-C) into cam lock holes on upper right side panel (3) and rotate clockwise to secure
cam bolts (small-B) in place.
3. Repeat above steps to assemble upper left side panel (4) and right support board(14).
STEP 4
1. Screw 2 cam bolts (small-B) into pre-threaded holes on upper left side panel (4) and upper right side panel (3) .
2. Insert 8 wood dowels (A) into dowel holes on upper left side panel (4) and upper right side panel (3).
3. Attach upper section cross bar (5) to upper left side panel (4) by inserting wood dowels (A) into dowel holes
on the upper section cross bar (5).
4. Attach shelf (6) to upper left side panel (4) by inserting cam bolt (small-B) and wood dowels (A) into holes on
shelf (6), then insert 1 cam lock (small-C) into cam lock hole on shelf (6) and rotate clockwise to secure cam
bolt (small-B) in place.
5. Attach upper right side panel (3) to upper section cross bar (5) and shelf (6) by inserting wood dowels (A) into
holes on upper section cross bar (5), shelf (6) and inserting cam bolt (small-B) into holes on shelf (6).
6. Insert 1 cam lock (small-C) into cam lock hole on shelf (6) and rotate clockwise to secure cam bolt (small-B) in
place.

STEP 5

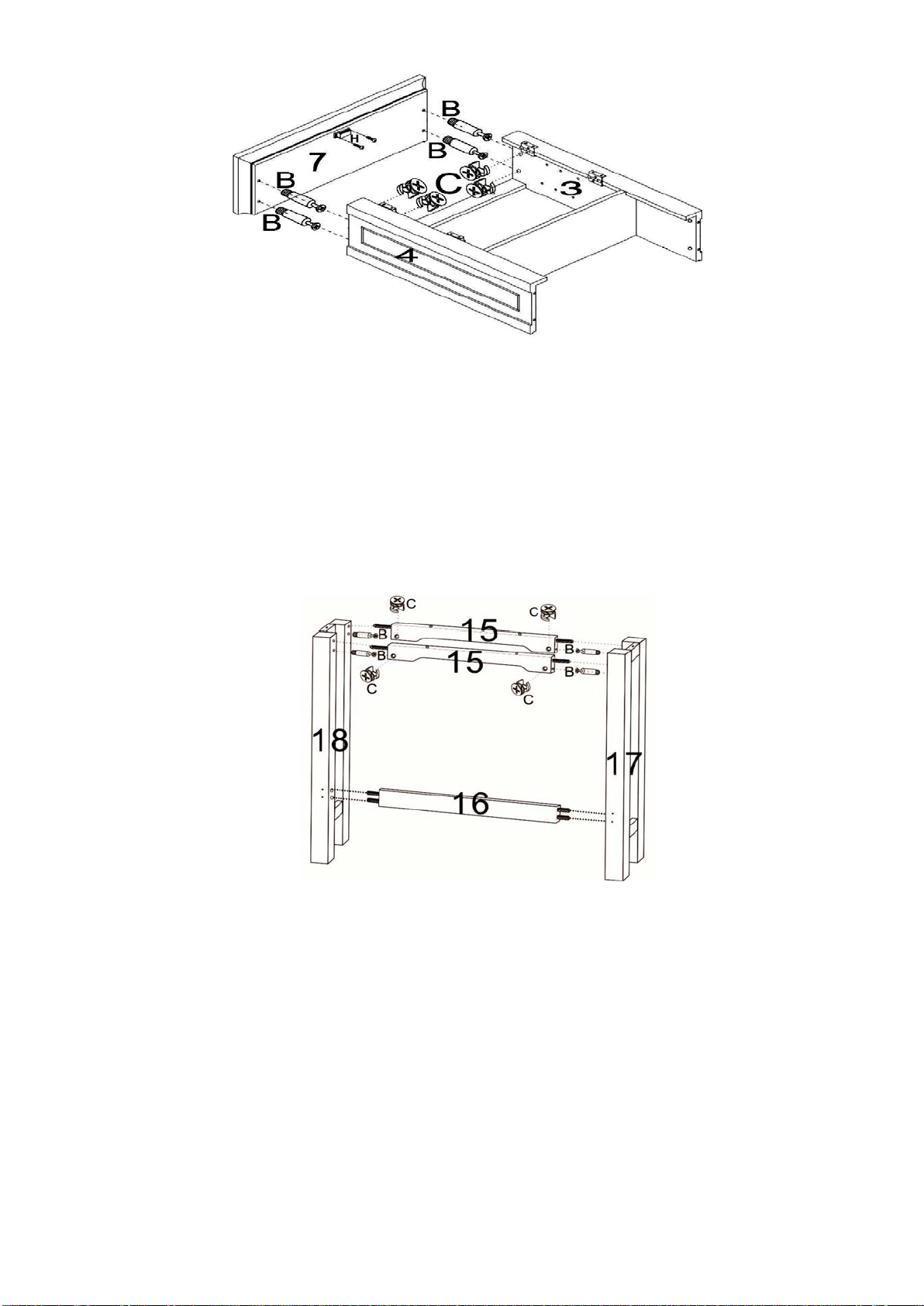

1.Attach magnet (J) to bottom of top board (7) by inserting 2 wood screws through holes on magnet (J) and
tighten to top board (7).
2. Screw 4 cam bolts (small-B) into pre-threaded holes on top board (7).
3. Insert 4 wood dowels (A) into dowel holes on top board (7).
4.Attach top board (7) to upper left side panel (4) and upper right side panel (3) by inserting wood dowels (A)
into dowel holes and cam bolts (small-B) into cam lock holes on upper left side panel (4) and upper right
side panel (3).
5.Insert 4 cam locks (small-C) into cam lock holes on upper left side panel (4) and upper right side panel (3),
and rotate clockwise to secure cam bolts (small-B) in place.
STEP 6
1. Screw 6 cam bolts (large-D) into pre-threaded holes on lower left side panel (17) and lower right side panel (18).
2. Insert 6 wood dowels (A) into dowel holes on lower left side panel (17) and lower right side panel(18).
3. Attach 2 lower section top cross bars (15) to lower left side panel (17) and lower right side panel (18) by
inserting wood dowels (A) into dowel holes and cam bolts (large-D) into cam lockholes.
4. Insert 4 cam locks (large-E) into cam lock holes on lower section top cross bars (15) and rotate
clockwise to secure cam bolts (large-D) in place.
5. Attach rear lower cross bar (16) to lower left side panel (17) and lower right side panel (18) by inserting wood
dowels (A) into the dowels holes and cam bolts (large-D) into cam lock holes.
6. Insert 2 cam locks (large-E) into cam lock holes on lower section top cross bars (16) and rotate
clockwise to secure cam bolt (large-D) in place.

STEP 7
1. Screw 2 cam bolts (large-D) into pre-threaded holes on middle connection board (8).
2. Insert 8 wooden dowels (A) into holes on lower left side panel (17), lower right side panel (18) and lower
section top cross bars (15).
3. Turn over middle connection board (8) and attach to pre-assembled lower left side panel (17), lower right side
panel (18) and lower section top cross bars (15) by inserting wood dowels (A) into dowel holes and inserting
cam bolts (large-D) into cam lock holes on the lower left side panel (17), lower right side panel (18) and lower
section top cross bars (15).
4. Insert 2 cam locks (large-E) into cam lock holes on lower left side panel (17) and lower right side panel (18)
and rotate clockwise to secure cam bolts (large-D) in place.

STEP 8

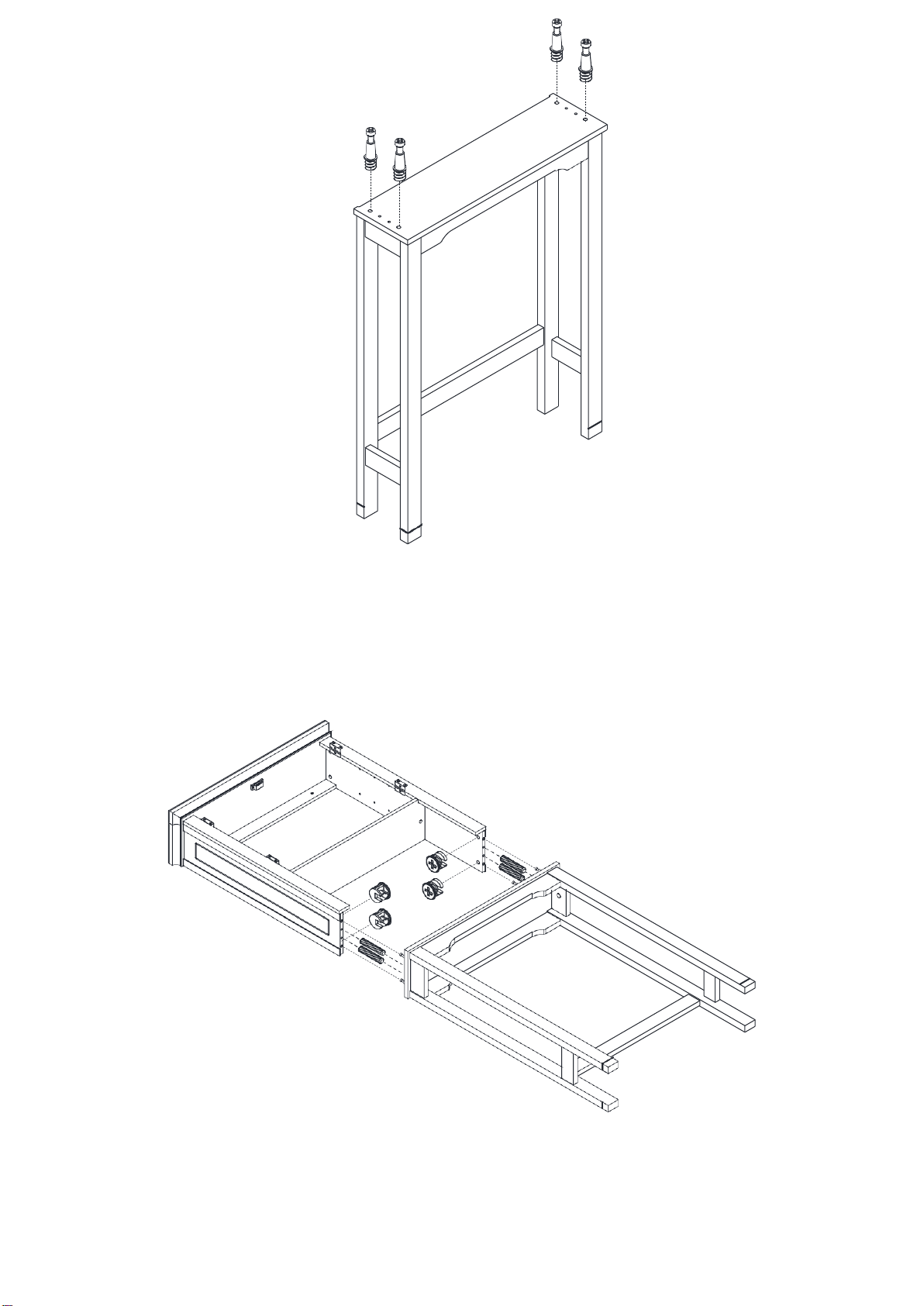

1. Screw 4 cam bolts (small-B) into pre-threaded holes on middle connection board (8).
STEP 9
1. Attach upper assembled section to lower assembled section by inserting 4 wood dowels (A) into dowel holes
and inserting cam bolts (small-B) into cam lock holes on upper left side panel (4) and upper right side panel
(3).
2. Insert 4 cam locks (small-C) into cam lock holes on upper left side panel (4) and upper right side panel (3) and
rotate clockwise to secure cam bolts (small-B) in place.
B
8
18
17
3
A
4
C
18
17

2
1
F
9
P
10
9
10
11

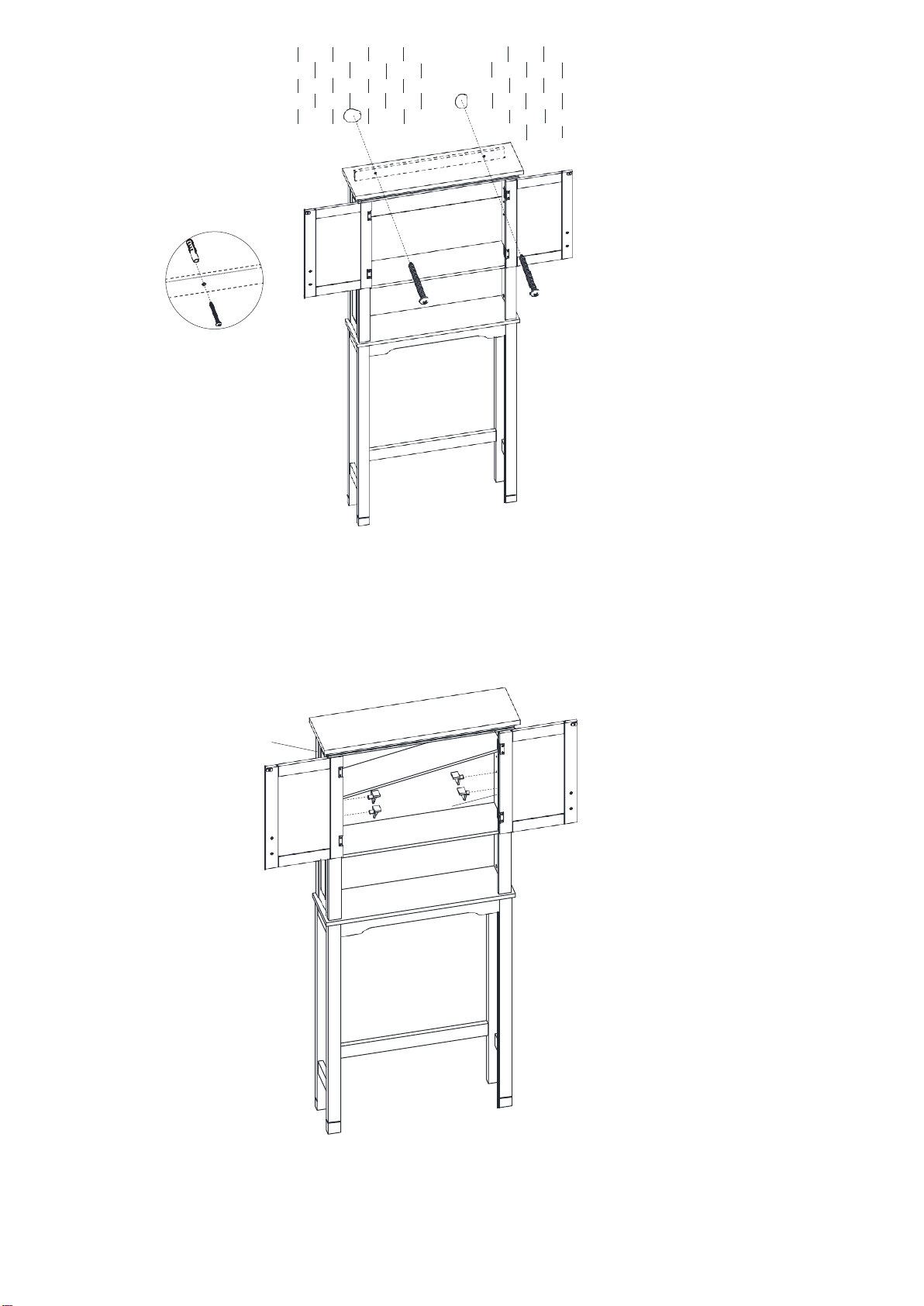

STEP 10
I
1.Attach upper back board (9) and middle back board (10) together by sliding into plastic connection strip (P).
2.Attach upper back board (9) and middle back board (10) to assembled cabinet by inserting 7 wood screws (I)
through holes on upper back board (9) and 4 wood screws (I) through holes on middle back board (10), then
tighten to cabinet.
3.Attach lower back board (11) to cabinet by inserting 7 wood screws (I) through holes on lower back board
(11) and tighten to cabinet.
4.Insert 2 wood screws (I) through holes on joint area of middle back board (10) and lower back board (11) and
tighten to cabinet.
STEP 11
1.Attach left door (1) to left side panel (3) by inserting 6 wood screws (F) through holes on hinges (G) and
tighten to left door (1).
2.Repeat above step to assemble right door (2).
3.Adjust hinges to make doors close tight as needed.
90°
I

5
O
STEP 12
1. Place drawing with hole positions on wall in desired position and drill 2 holes.
2.Insert 2 plastic anchor (N) into holes on wall and attach cabinet in place by inserting 2 long screws (O)
through holes on upper section cross bar (5) and tighten into plastic anchors (N) in wall.
STEP 13
1. Insert 4 shelf holders (K) into holes on upper left side panel (4) and upper right side panel (3).
2. Make sure 4 shelf holders (I) are at same height.
3. Place adjustable shelf (12) onto shelf holders (I).
N
O
3
12
K
3

ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose
screws/parts. Take appropriate action necessary to correct hazards such as tightening
of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.

Enjoy your new RiverRidge® Cabinet!
Thank you for purchasing this RiverRidge® Home item. We hope you
enjoy it and consider purchasing other RiverRidge® items.
To order replacement parts at no cost to you, email [e-mail],
call 1-(844)-223-5201 or order parts online at www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016

INSTRUCCIONES PARA EL ARMADO
ARMARIO PARA BAÑO SOMERSET DE RiverRidge®
ARTÍCULO N.°: 06-040 BLANCO
ARTÍCULO N.°: 06-079 GRIS
REQUIERE QUE LO ARME UN ADULTO
Este producto requiere que lo arme un adulto debido a las piezas pequeñas. Se debe tener
cuidado al desempaquetar y armar este artículo para que las piezas pequeñas estén lejos de los
niños.
ADVERTENCIA
Los niños péquelos pueden sufrir lesiones serias o incluso la muerte, si el mueble se tumba.
No use este producto como mesa para un televisor. Use sujetadores o riostras angulares para sujetar el
mueble a la pared.

ESTA UNIDAD CON ESTANTE ACEPTARÁ HASTA 25 LIBRAS POR ESTANTE O SEA UN
TOTAL DE 75 LIBRAS. NO PONGA MÁS DE 25 LIBRAS EN CADA ESTANTE. SI ESTÁ
CARGADO CON MÁS DE 25 LIBRAS POR ESTANTE, ESTO PODRÍA CAUSAR DAÑOS AL
ESTANTE Y UNA SERIA LESIÓN O LA MUERTE.
ADVERTENCIA
SERIAS LESIONES O FATALES PUEDEN OCURRIR SI SE
TUMBA EL MUEBLE.
PARA AYUDAR A PREVENIR QUE SE TUMBE:
•Use siempre protectores para impedir que se tumbe y/o
sujetadores en la pared para aferrar el mueble a la pared
•Ponga los artículos más pesados en los cajones o estantes
más bajos
•No ponga un televisor ni ningún otro objeto pesado arriba
de este producto
•Nunca deje que niños se suban o cuelguen de los cajones,
puertas o estantes del mueble
•Nunca abra más de un cajón por vez ni elimine o saque las
trabas del sistema de cajones

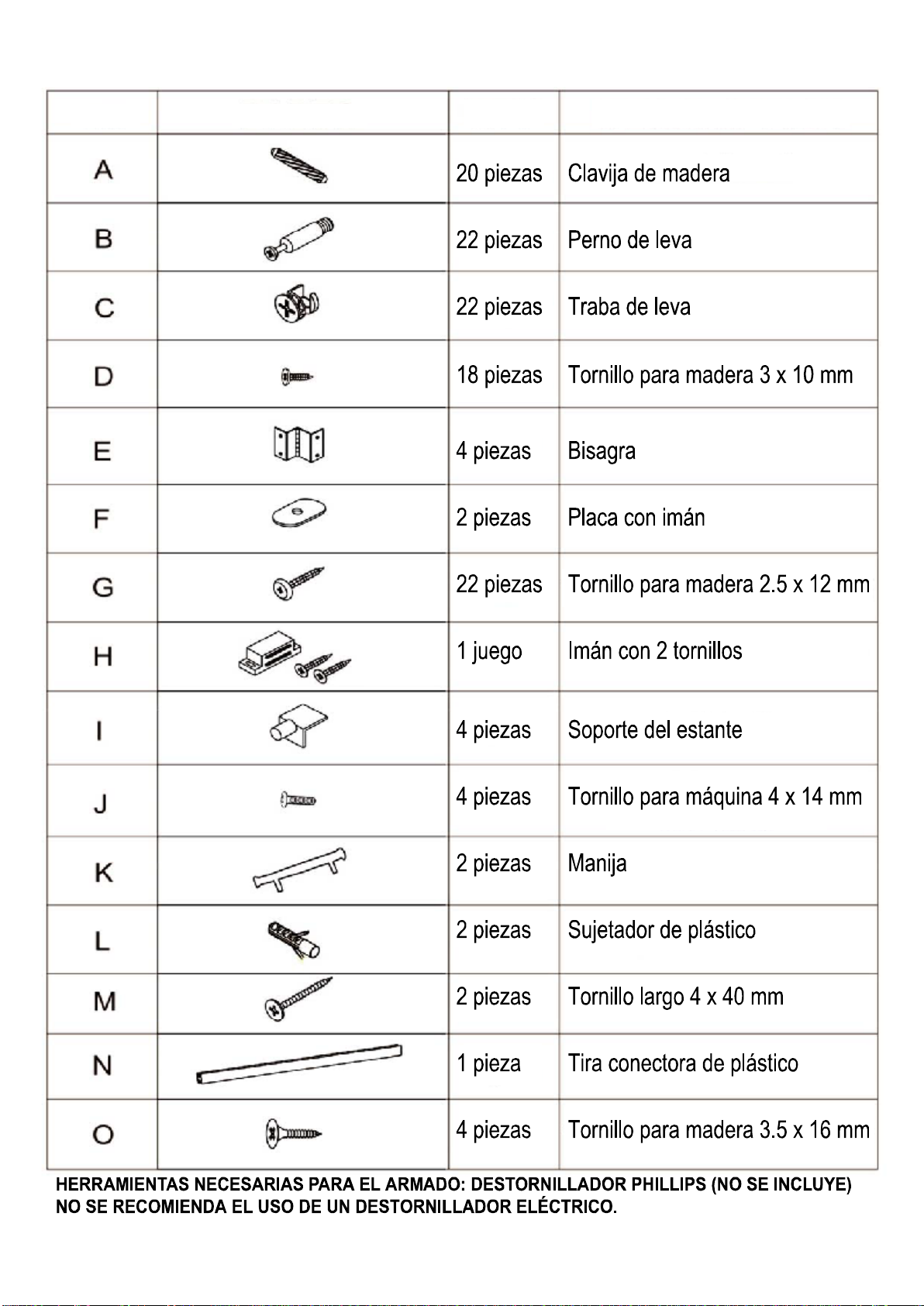

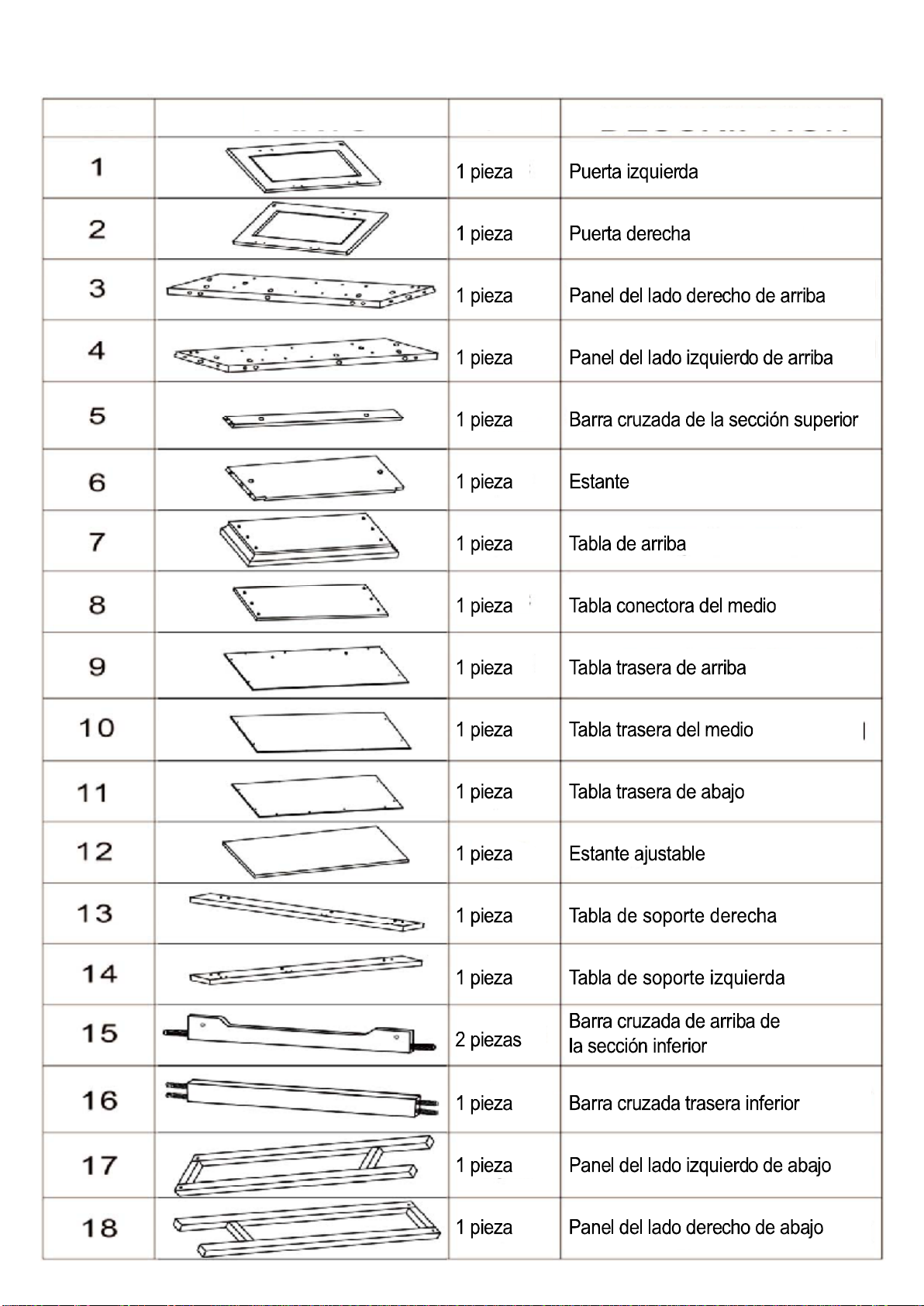

N.° PIEZAS CANT.DESCRIPCIÓN
LISTADE PIEZAS

N.° PIEZAS CANT. DESCRIPCIÓN

PASO 1
1.Sujete 1 placa con imán (F) a la puerta izquierda (1) insertando 1 tornillo para madera (D) en el agujero de la
placa con imán (F) luego apriételo a la puerta izquierda (1) usando un destornillador Phillips.
2.Sujete 1 manija (K) a la puerta izquierda (1) insertando 2 tornillos para máquinas (J) en los agujeros de la
puerta izquierda (1) y luego apriete la manija (K) usando un destornillador Phillips.
3.Repita los pasos anteriores para armar otra placa con imán (F) y manija (K) a la puerta derecha (2).
PASO 2
1. Inserte las 2 clavijas de madera (A) en los agujeros para la clavija en la tabla de soporte derecha (13).
2. Atornille 3 pernos de leva (B) en los agujeros con rosca de la tabla de soporte derecha (13) usando un
destornillador Philips.
3. Sujete 2 bisagras (E) a la tabla de soporte derecha (13).
4. Inserte 4 tornillos para madera (D) en los agujeros de las bisagras (E) y luego apriételos a la tabla de soporte
derecha (13) usando un destornillador Philips.
5. Repita el paso anterior para armar la tabla de soporte izquierda (14) y otras 2 bisagras (E).

PASO 3
1.Sujete la tabla de soporte derecha (13) al panel del lado derecho de arriba (3) insertando dos clavijas de madera
(A) en los agujeros para la clavija e insertando 3 pernos de leva (B) en los agujeros de la traba de leva en el panel
del lado derecho de arriba (3).
2.Inserte 3 trabas de leva (C) en los agujeros de la traba de leva en el panel del lado derecho de arriba (3) y luego
gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva (B) en su lugar usando un
destornillador Philips.
3.Repita el paso anterior para armar el panel del lado izquierdo de arriba (4) y la tabla de soporte izquierda (14).
PASO 4
1. Atornille los 2 pernos de leva (B) en los agujeros con rosca en el panel del lado izquierdo de arriba (4) y panel del
lado derecho de arriba (3).
2. Inserte 8 clavijas de madera (A) en los agujeros de la clavija del panel del lado izquierdo de arriba (4) y panel del
lado derecho de arriba (3).
3. Sujete la barra cruzada de la sección superior (5) al panel del lado izquierdo de arriba (4) insertando 2
clavijas de madera (A) en los agujeros de las clavijas de la barra cruzada de la sección superior (5).
4. Sujete el estante (6) al panel del lado izquierdo de arriba (4) insertando un perno de leva (B) y 2 clavijas de
madera (A) en los agujeros del estante (6), luego inserte 1 traba de leva (C) en el agujero de la traba de leva del
estante (6) y gírela en el sentido de las manecillas del reloj para sujetar el perno de leva (B) en su lugar.
5. Sujete el panel del lado derecho de arriba (3) a la barra cruzada de la sección superior (5) y estante (6)
insertando 4 clavijas de madera (A) en los agujeros de la barra cruzada de la sección superior (5), estante (6) e
insertando el perno de leva (B) en los agujeros del estante (6).
6. Inserte 1 traba de leva (C) en el agujero de la traba de leva del estante (6) y gírela en el sentido de las
manecillas del reloj para sujetar el perno de leva (B) en su lugar usando un destornillador Phillips.

PASO 5
1. Sujete el imán (H) al fondo de la tabla de arriba (7) insertando 2 tornillos para madera en los agujeros del
imán (H) luego apriételos a la tabla de arriba (7).
2. Atornille 4 pernos de leva (B) en los agujeros con rosca de la tabla de arriba (7).
3. Sujete la tabla de arriba (7) al panel del lado izquierdo de arriba (4) y panel del lado derecho de arriba (3)
insertando el perno de leva (B) en los agujeros de la traba de leva en el panel del lado izquierdo de arriba (4)
y panel del lado derecho de arriba (3).
4. Inserte 4 trabas de leva (C) en los agujeros de la traba de leva en el panel del lado izquierdo de arriba (4) y el
panel del lado derecho de arriba (3), luego gírelas en el sentido de las manecillas del reloj para asegurar el
perno de leva (B) en su lugar usando un destornillador Philips.
PASO 6
1. Atornille los 4 pernos de leva (B) en los agujeros con rosca en el panel del lado izquierdo de abajo (18) y
panel del lado derecho de abajo (17).
2. Sujete las 2 barras cruzadas de arriba de la sección inferior (15) al panel del lado izquierdo de abajo (18)
insertando el perno de leva (B) en los agujeros de la traba de leva.
3. Inserte 2 trabas de leva (C) en los agujeros de la traba de leva en las barras cruzadas de arriba de la
sección inferior (15), luego gírelas en el sentido de las manecillas del reloj para sujetar el perno de
leva (B) en su lugar usando un destornillador Philips.
4. Sujete la barra cruzada trasera inferior (16) al panel del lado izquierdo de abajo (18) insertando las clavijas
en los agujeros del panel del lado izquierdo de abajo (18).
5. Sujete el panel del lado derecho de abajo (17) a las barras cruzadas de arriba de la sección inferior (15) y barra
cruzada de abajo (16) insertando el perno de leva (B) en los agujeros de la traba de leva de las barras cruzadas de arriba
de la sección inferior (15) e inserte las clavijas en los agujeros de las clavijas de las barras cruzadas de arriba de la sección
inferior (15) y panel del lado derecho de abajo (17).
6. Inserte 2 trabas de leva (B) en los agujeros de la traba de leva en las barras cruzadas de arriba de la sección
inferior (15), luego gírelas en el sentido de las manecillas del reloj para sujetar el perno de leva (B) en su lugar
usando un destornillador Philips.
