RiverRidge ASHLAND SINGLE DOOR / 3 DRAWER CABINET User manual

ASSEMBLY INSTRUCTIONS
RiverRidge® ASHLAND SINGLE DOOR / 3 DRAWER CABINET
ITEM# 06-086 WHITE
ITEM# 06-087 GRAY
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of the small parts. Care should be
taken in unpacking and assembling this item to keep the small parts away from children.

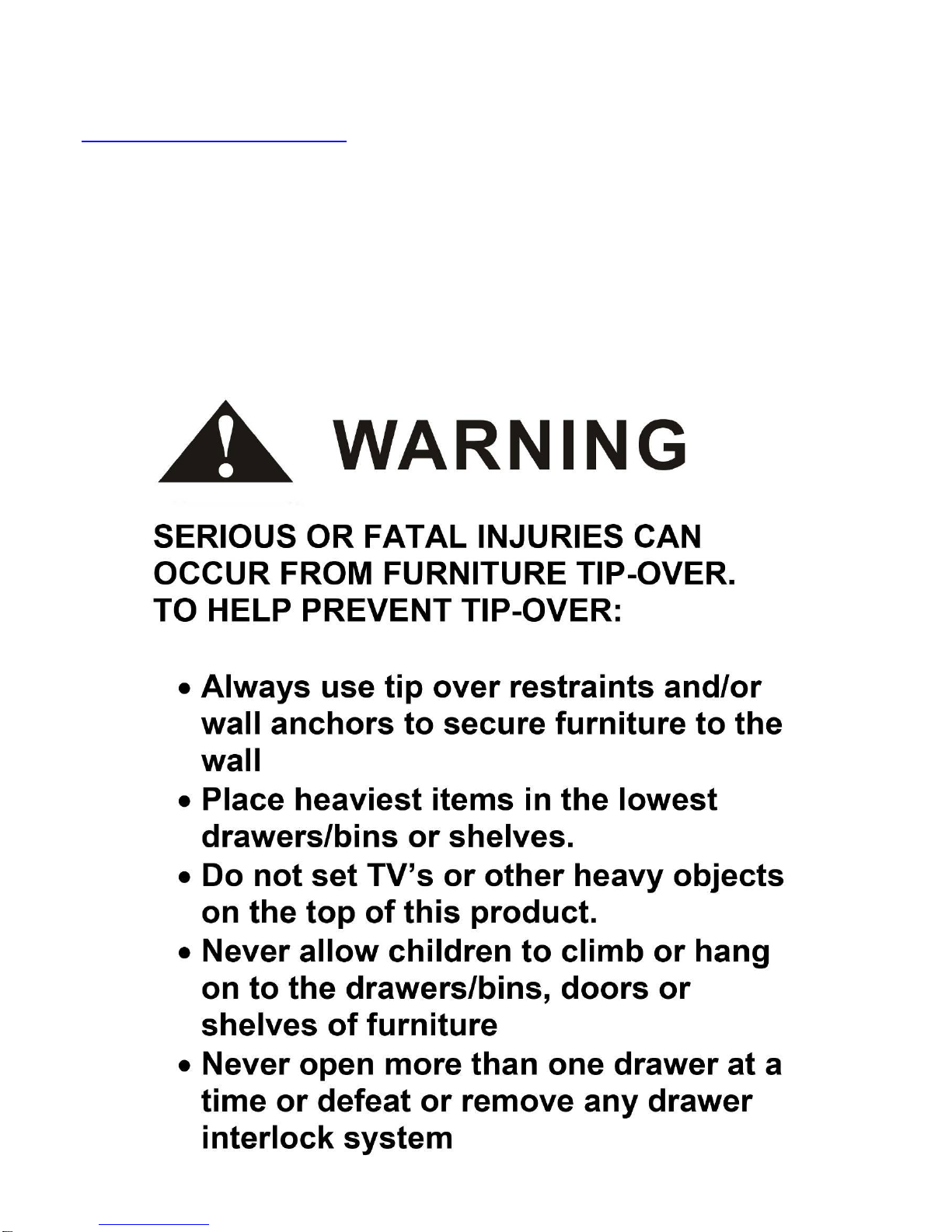

WARNING
Young children can be seriously injured or killed, if furniture tips over.
Don’t use this item for a TV stand.
Use angle-braces or anchors to secure furniture to the wall.

Send requests for missing or damaged parts replacements by email to :
customer.serv[email protected] or call toll free 1-(844)-223-5201 or order parts on line at
www.riverridgehome.com
THIS CABINET WILL HOLD UP TO 25 POUNDS PER SHELF AND 10 POUNDS PER DRAWER ORA
TOTAL OF 130 POUNDS. DO NOT LOAD EACH SHELF WITH MORE THAN 25 POUNDS OR EACH
DRAWER WITH MORE THAN 10 POUNDS. LOADING WITH MORE THAN 25 POUNDS PER SHELF
AND 10 POUNDS PER DRAWER MAY CAUSE DAMAGE TO THE CABINET OR CAUSE SERIOUS
INJURY OR DEATH.

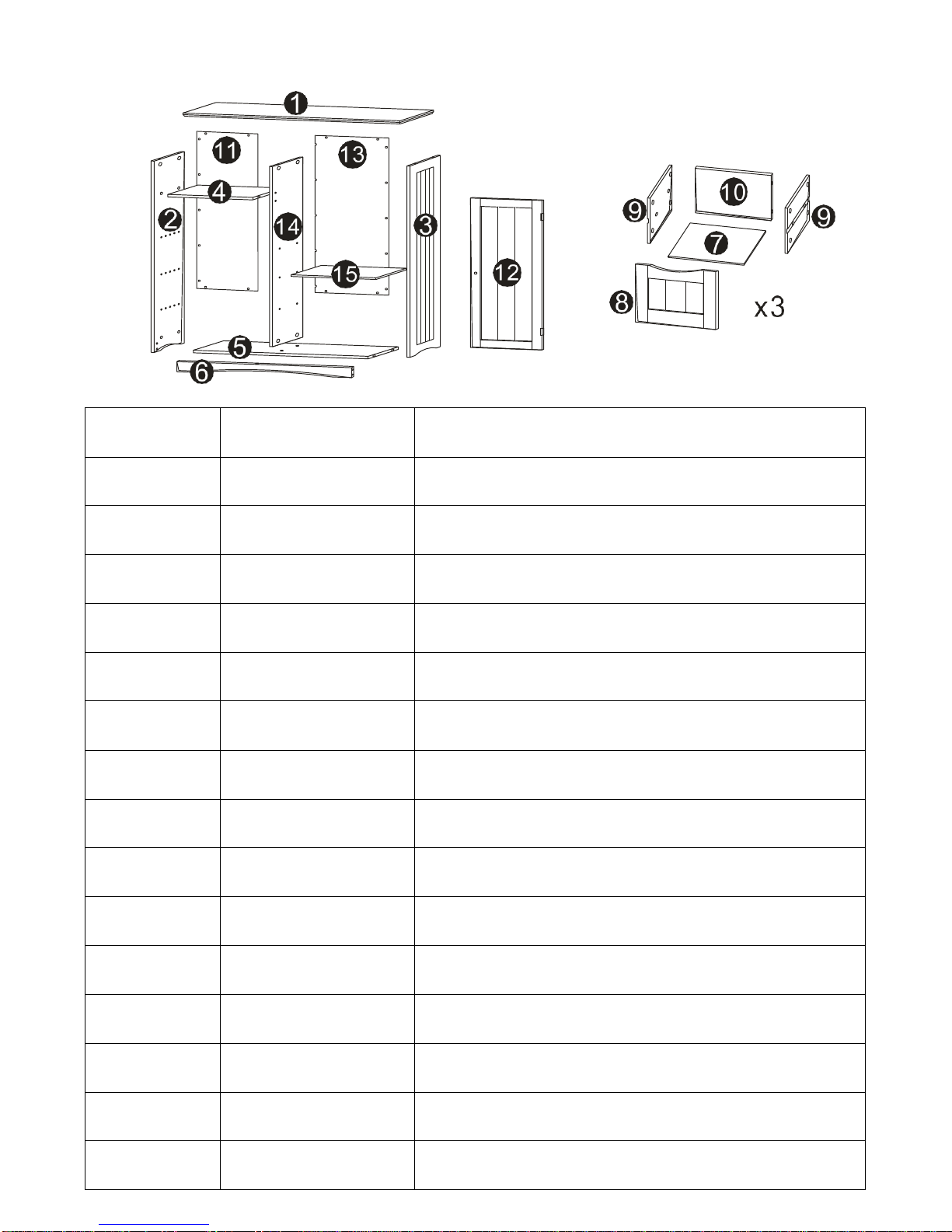

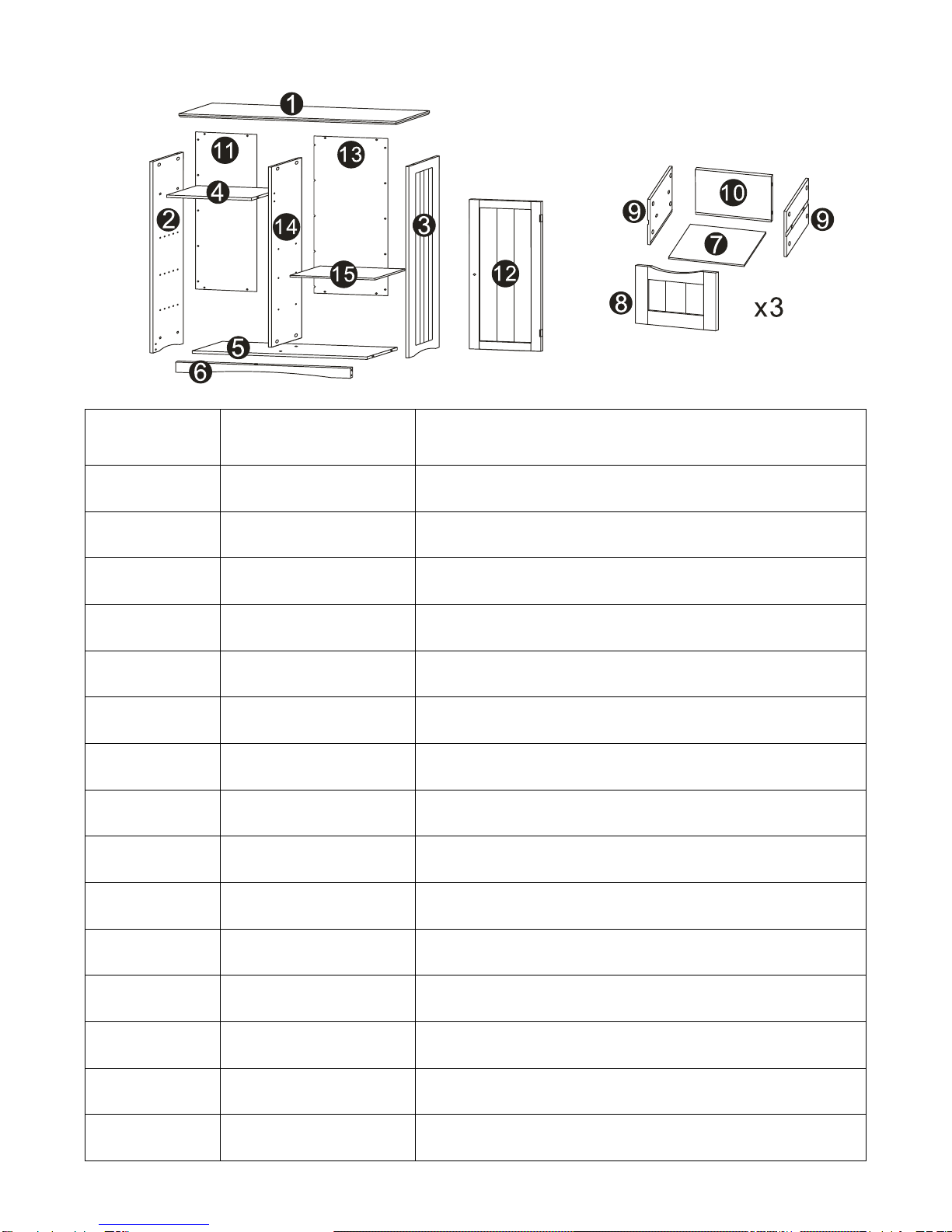

PARTS LIST
NO
QTY
DESCRIPTION
1
1PC
TOP BOARD
2
1PC
LEFT SIDE PANEL
3
1PC
RIGHT SIDE PANEL
4
1PC
TOP SHELF
5
1PC
BOTTOM BOARD
6
1PC
DECORATIVE PANEL
7
3PCS
DRAWER BOTTOM BOARD
8
3PCS
DRAWER FRONT BOARD
9
6PCS
DRAWER SIDE PANEL
10
3PCS
DRAWER BACK BOARD
11
1PC
SMALL BACK PANEL
12
1PC
DOOR
13
1PC
LARGE BACK PANEL
14
1PC
MIDDLE PANEL
15
1PC
SHELF

NO PARTS QTY DESCRIPTION
A 16PCS CAM BOLT
B 16PCS CAM LOCK
C 5PCS WOOD DOWEL
D 22PCS WOOD SCREW 3x10mm
E 6PCS DRAWER HOLDER
F 24PCS SCREW 3.5x25mm
G 22PCS BACK BOARD SCREW 2.5x12mm
H 6PCS DRAWER PLASTIC STOPPER
I 2PCS METAL HINGE
J 1PC KNOB
K 1PC MACHINE SCREW 4x20mm
L 1PC MAGNET PLATE
M 1PC MAGNET
N 2PCS SCREW 3x14mm
O 4PCS PLASTIC HOLDER
P 2PCS BRACKET
Q 1PC SCREW 2.5x14 mm
R 1PC PLASTIC ANCHOR
S 1PC SCREW 4 x 40 mm
T 1PC PLASTIC LOCK STRAP
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

STEP 1
STEP 1
1. Screw 2 cam bolts (A) into pre-threaded holes on right side panel (3).
2. Screw 4 cam bolts (A) into pre-threaded holes on left side panel (2).
3. Attach 1 drawer holder (E) to left side panel (2) by inserting 2 wood screws (D) through holes on
drawer holder (E) then tighten to left side panel (2).
4. Repeat step 3 above to assemble another 2 drawer holders (E) to left side panel (2).
STEP 2
STEP 2
1. Screw 2 cam bolts (A) into pre-threaded holes on bottom board (5).
2. Screw 2 cam bolts (A) into pre-threaded holes on middle panel (14).
3. Attach 1 drawer holder (E) to middle panel (14) by inserting 2 wood screws (D) through holes on
drawer holder (E) then tighten to middle panel (14).
4. Repeat step 3 above to assemble another 2 drawer holders (E) to middle panel (14).

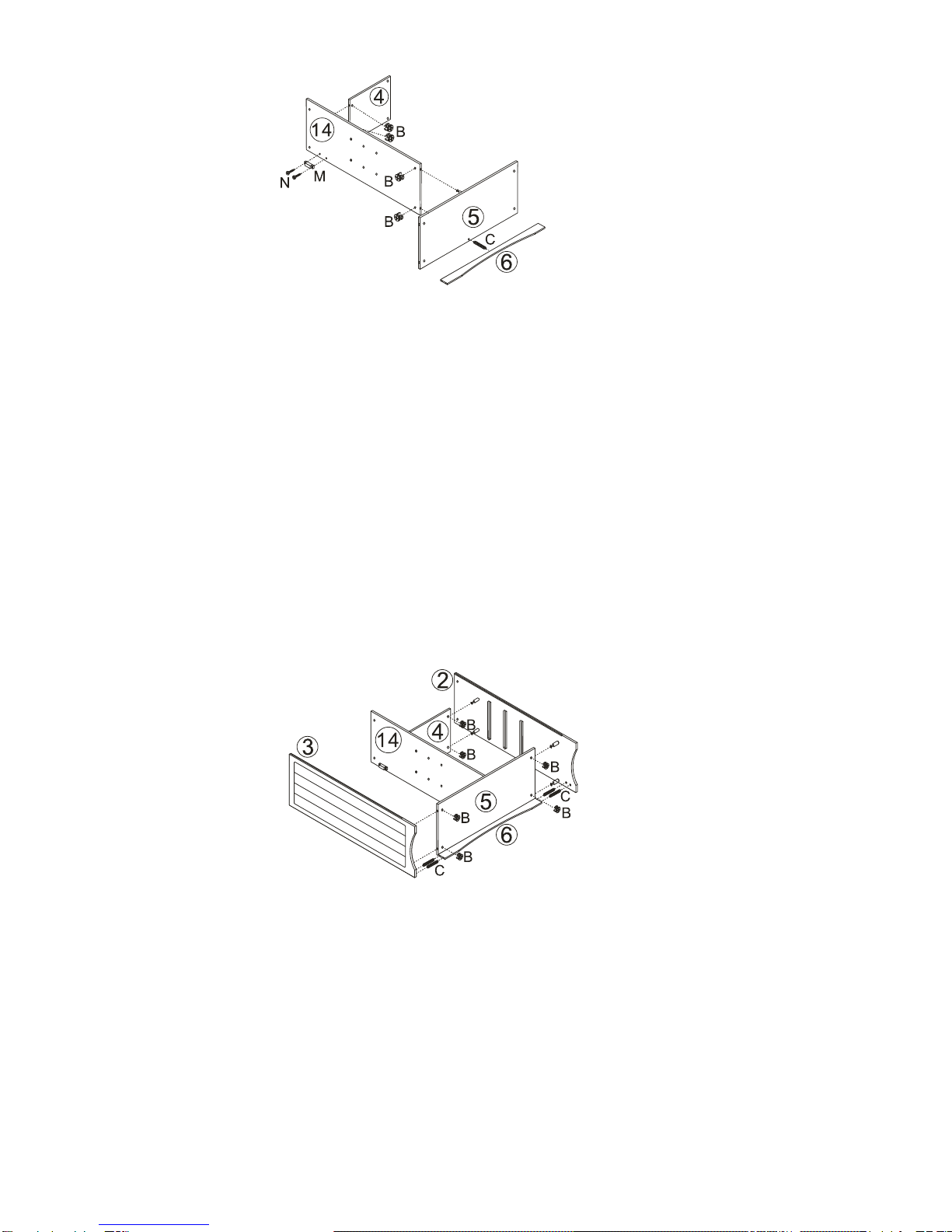

STEP 3
STEP 3
1. Attach magnet (M) to middle panel (14) by inserting 2 screws (N) through holes on magnet (M) then
tighten to middle panel (14).
2. Attach top shelf (4) to middle panel (14) by inserting cam bolts (A) into cam lock holes on top shelf (4),
then insert 2 cam locks (B) into the cam lock holes on top shelf (4), rotate clockwise to secure cam
bolts (A) in place.
3. Attach bottom board (5) to middle panel (14) by inserting cam bolts (A) into cam lock holes on middle
panel (14), then insert 2 cam locks (B) into the cam lock holes on middle panel (14), rotate clockwise
to secure cam bolts (A) in place.
4. Insert 1 wood dowel (C) into wood dowel hole on bottom board (5).
5. Attach decorative panel (6) to bottom board (5) by inserting the wood dowel (C) into wood dowel hole
on decorative panel (6).
STEP 4
STEP 4
1. Insert 2 wood dowels (C) into wood dowel holes on right side panel (3).
2. Attach right side panel (3) to bottom board (5) and decorative panel (6) by inserting cam bolts (A)
into cam lock holes on bottom board (5) and inserting wood dowels (C) into wood dowel holes on
decorative panel (6).
3. Insert 2 cam locks (B) into cam lock holes on bottom board (5), then rotate clockwise to secure cam
bolts (A) in place.
4. Insert 2 wood dowels (C) into wood dowel holes on left side panel (2).
5. Attach left side panel (2) to bottom board (5), decorative panel (6) and top shelf (4) by inserting cam
bolts (A) into cam lock holes on bottom board (5) and top shelf (4) and inserting wood dowels (C)
into wood dowel holes on decorative panel (6).
6. Insert 4 cam locks (B) into cam lock holes on bottom board (5) and top shelf (4), then rotate
clockwise to secure cam bolts (A) in place.

STEP 5
STEP 5

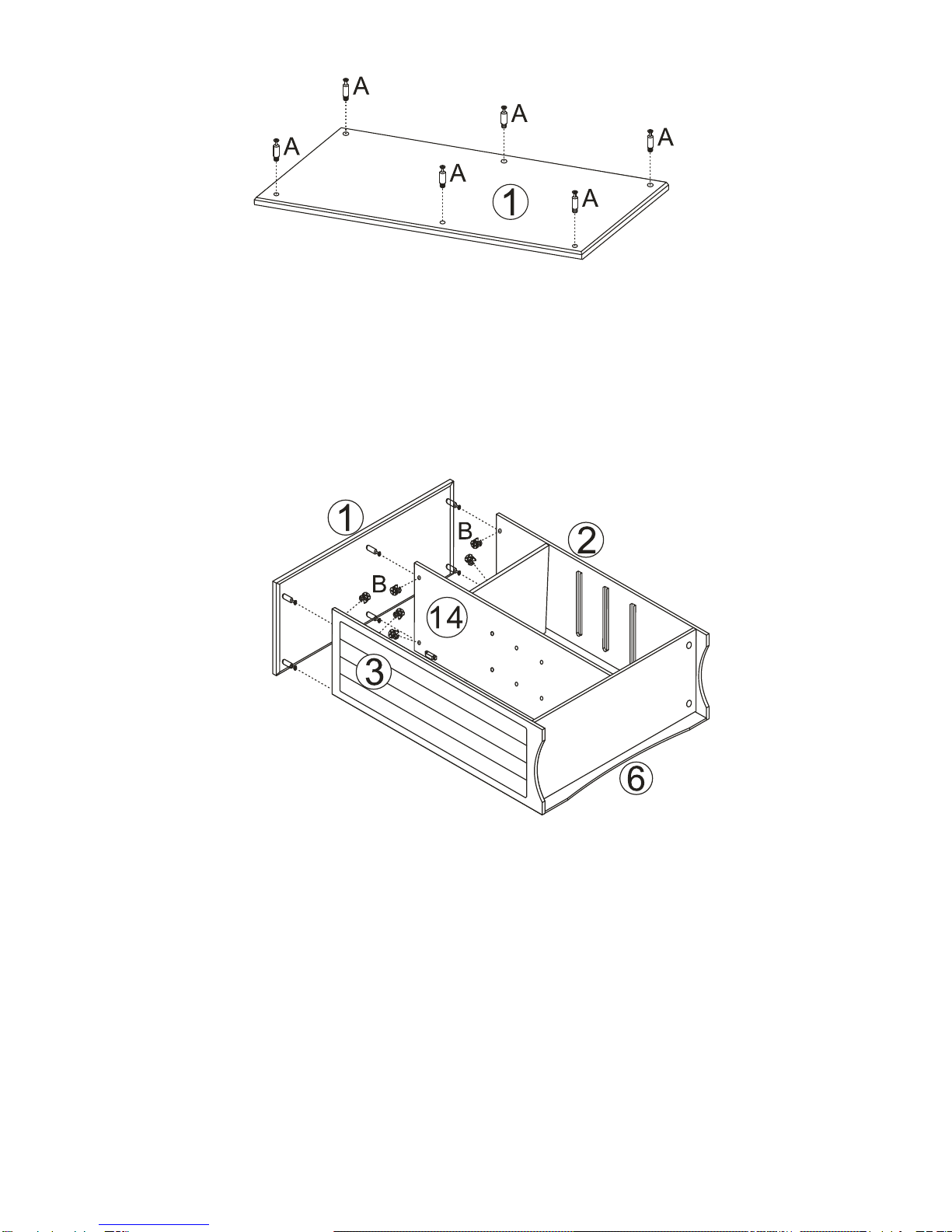

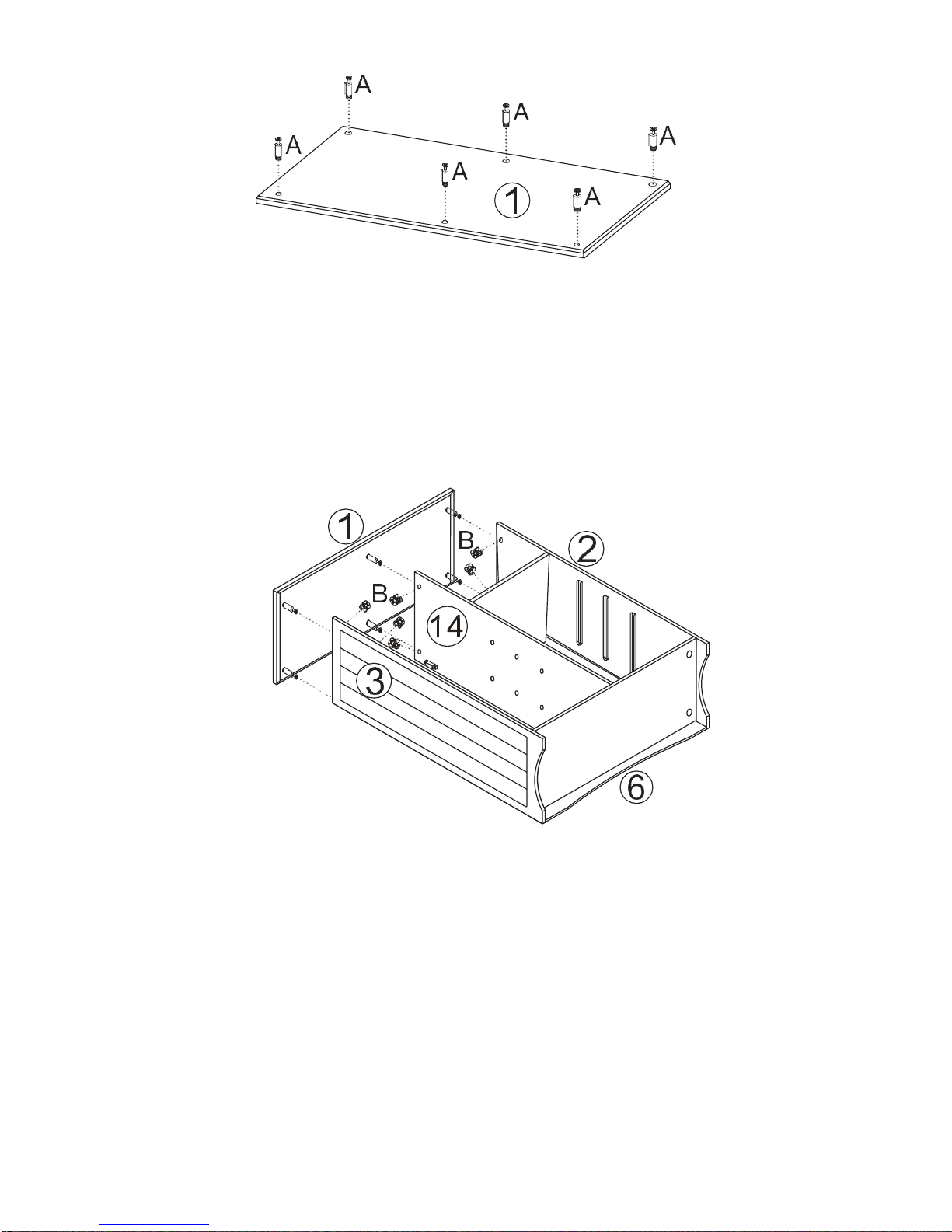

1. Screw 6 cam bolts (A) into pre-threaded holes on top board (1).
STEP 6
STEP 6
1. Attached top board (1) to pre-assembled left side panel (2), right side panel (3) and middle panel (14)
by inserting cam bolts (A) into cam lock holes on the left side panel (2), right side panel (3) and
middle panel (14).
2. Insert 6 cam locks (B) into cam lock holes on left side panel (2), right side panel (3) and middle
panel (14), then rotate clockwise to secure cam bolts (A) in place.

STEP 7
STEP 7

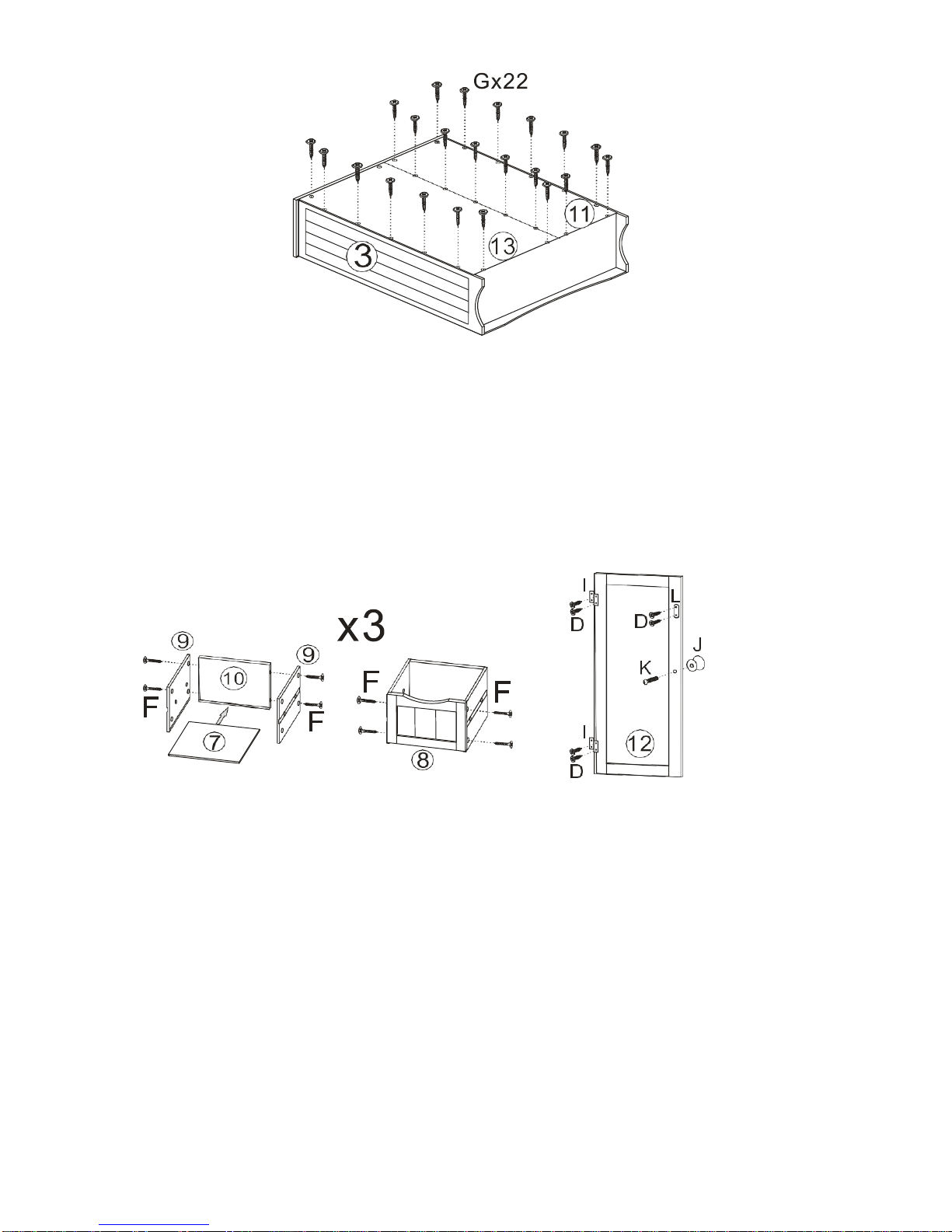

1. Attach small back panel (11) and large back panel (13) to back of cabinet. Insert 22 screws (G)
through holes on small back panel (11) and large back panel (13) then tighten to back of cabinet.
STEP 8
STEP 8
1. Attach 1 drawer side panel (9) to drawer back board (10) by inserting 2 screws (F) through holes on
drawer side panel (9) then tighten to drawer back board (10).
2. Repeat above step to assemble another drawer side panel (9) to drawer back board (10).
3. Slide the drawer bottom board (7) into grooves on both drawer side panels (9).
4. Attach drawer front board (8) to drawer side panels (9) and drawer bottom board (7) by inserting
drawer bottom board (7) into groove on drawer front board (8), then inserting 4 screws (F) through
holes on drawer side panels (9) and tighten to drawer front board (8).
5. Repeat above steps to assemble two more complete drawers.
6. Attach magnet plate (L) to door (12) by inserting 2 screws (D) through holes on magnet plate (L) then
tighten to door (12).
7. Attach 2 metal hinges (I) to door (12) by inserting 4 screws (D) through holes on metal hinges (I) then
tighten to door (12).
8. Attach knob (J) to door (12) by inserting 1 machine screw (K) through hole on door (12) then tighten
to knob (J).

STEP 9
STEP 9

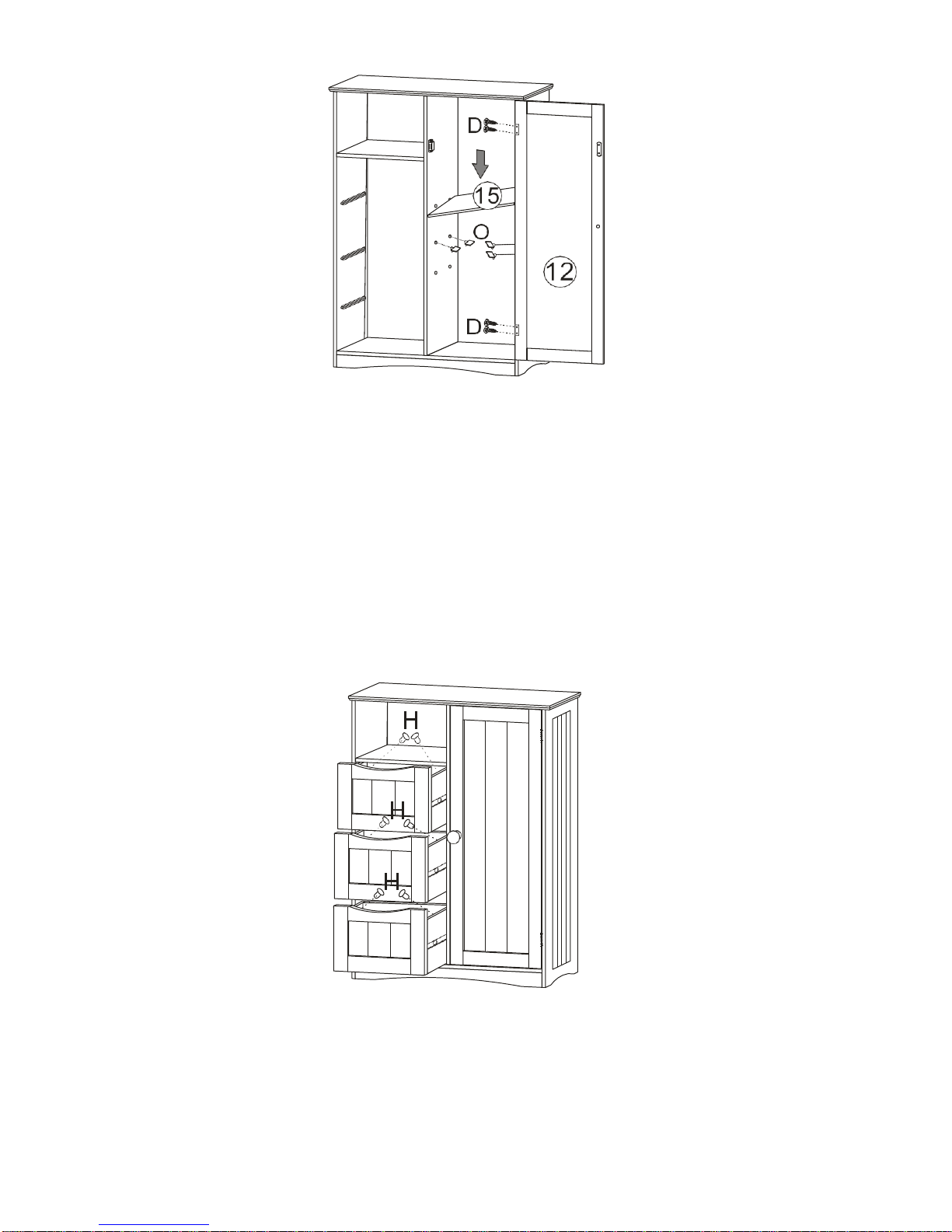

1. Attach metal hinges (I) to right side panel (3) by inserting 4 wood screws (D) through holes on metal
hinges (I) then tighten to right side panel (3).
2. Insert 4 plastic holders (O) into holes on middle panel (14) and right side panel (3). All 4 plastic
holders (O) should be at the same height.
3. Put shelf (15) onto plastic holders (O).
STEP 10
STEP 10
1. Slide 3 drawers into pre-assembled drawer holders.
2. Insert 6 drawer plastic stoppers (H) to prevent drawers from pulling out.

STEP 11
STEP 11
1. Attach metal bracket (P) to back of cabinet by inserting 1 screw (Q) through hole on metal bracket (P)
then tighten to back of cabinet.
2. Use the position of the metal bracket (P) on the cabinet to determine position of second metal bracket
(P) on wall. Drill hole in wall where second metal bracket (P) will be placed.
3. Insert one plastic anchor (R) into hole on wall, then attach second metal bracket (P) to the plastic
anchor (R) by inserting 1 long screw (S) through the hole on metal bracket (P) then tighten to plastic
anchor (R).
STEP 12
STEP 12
1. Place the cabinet against the wall.
2. Insert 1 plastic lock strip (T) through metal bracket (P) on cabinet then through metal bracket (P) on
wall, fasten plastic lock strip (T) to fix 2 metal brackets together firmly.

ENJOY YOUR NEW RiverRidge® CABINET NOW !
Attention Adults: The cabinet should be checked periodically for damage or loose screws/parts.
Take appropriate action necessary to correct the hazard such as tightening of screws and taking
any damaged parts away from children.
Thank you for purchasing this RiverRidge® Home Products item. We hope you enjoy it, and
consider purchasing other RiverRidge® items.
Send requests for missing or damaged parts replacements by email to :
[e-mail] or call toll free 1-(844)-223-5201 or order parts on line at
www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016.

INSTRUCCIONES PARA EL ARMADO
ARMARIO CON UNA PUERTA Y 3 CAJONES
ASHLAND de RiverRidge®
ARTÍCULO N.° 06-086 BLANCO
ARTÍCULO N.° 06-087 GRIS
REQUIERE QUE LO ARME UN ADULTO
Este producto requiere que lo arme un adulto debido a las piezas pequeñas. Se debe
tener cuidado al desempaquetar y armar este artículo para que las piezas pequeñas
estén lejos de los niños.
ADVERTENCIA
Los niños pequeños pueden sufrir lesiones serias o incluso la muerte, si el mueble se tumba.
No use este producto como mesa para un televisor.
Use sujetadores o riostras angulares para sujetar el mueble a la pared.

Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en
línea en www.riverridgehome.com
ESTE ARMARIO ACEPTARÁ HASTA 25 LIBRAS POR ESTANTE Y 10 LIBRAS POR CAJÓN O SEA
UN TOTAL DE 130 LIBRAS. NO CARGUE CADA ESTANTE CON MÁS DE 25 LIBRAS O CADA CAJÓN
CON MÁS DE 10 LIBRAS. CARGARLO CON MÁS DE 25 LIBRAS POR ESTANTE Y 10 LIBRAS POR
CAJÓN PODRÍA CAUSAR DAÑO AL ARMARIO O CAUSAR SERIAS LESIONES O LA MUERTE.
ADVERTENCIA
SERIAS LESIONES O FATALES PUEDEN OCURRIR SI SE
TUMBA EL MUEBLE.
PARA AYUDAR A PREVENIR QUE SE TUMBE:
Use siempre protectores para impedir que se tumbe y/o
sujetadores en la pared para aferrar el mueble a la pared
Ponga los artículos más pesados en los cajones o estantes
más bajos
No ponga un televisor ni ningún otro objeto pesado arriba
de este producto
Nunca deje que niños se suban o cuelguen de los cajones,
puertas o estantes del mueble
Nunca abra más de un cajón por vez ni elimine o saque las
trabas del sistema de cajones

LISTA DE PIEZAS
N.°
CANT.
DESCRIPCIÓN
1
1 PIEZA
TABLA DE ARRIBA
2
1 PIEZA
PANEL DEL LADO IZQUIERDO
3
1 PIEZA
PANEL DEL LADO DERECHO
4
1 PIEZA
ESTANTE DE ARRIBA
5
1 PIEZA
TABLA DEL FONDO
6
1 PIEZA
PANEL DECORATIVO
7
3 PIEZAS
TABLA DEL FONDO DEL CAJÓN
8
3 PIEZAS
TABLA DEL FRENTE DEL CAJÓN
9
6 PIEZAS
PANEL DEL COSTADO DEL CAJÓN
10
3 PIEZAS
TABLA DE ATRÁS DEL CAJÓN
11
1 PIEZA
PANEL PEQUEÑO DE ATRÁS
12
1 PIEZA
PUERTA
13
1 PIEZA
PANEL GRANDE DE ATRÁS
14
1 PIEZA
PANEL DEL MEDIO
15
1 PIEZA
ESTANTE

N.°
PIEZAS
CANT.
DESCRIPCIÓN
A16 PIEZAS PERNO DE LEVA
B16 PIEZAS TRABA DE LEVA
C5 PIEZAS CLAVIJA DE MADERA
D22 PIEZAS TORNILLO PARA MADERA 3 x 10 mm
E6 PIEZAS SOPORTE DEL CAJÓN
F24 PIEZAS TORNILLO 3.5 x 25 mm
G22 PIEZAS TORNILLO DE LA TABLA TRASERA
2.5 x12 mm
H6 PIEZAS TOPE DE PLÁSTICO DEL CAJÓN
I2 PIEZAS BISAGRA DE METAL
J1 PIEZA PERILLA
K1 PIEZA TORNILLO PARA MÁQUINA 4 X 20 mm
L1 PIEZA PLACA CON IMÁN
M1 PIEZA IMÁN
N2 PIEZAS TORNILLO 3 x 14 mm
O4 PIEZAS SOPORTE DE PLÁSTICO
P2 PIEZAS SOPORTE
Q1 PIEZA TORNILLO 2.5 X14 mm
R1 PIEZA SUJETADOR DE PLÁSTICO
S1 PIEZA TORNILLO 4 x 40 mm
T1 PIEZA TIRA DE SEGURIDAD DE PLÁSTICO
HERRAMIENTAS NECESARIAS PARA EL ARMADO: DESTORNILLADOR COMÚN Y PHILLIPS
(NO SE INCLUYE). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR ELÉCTRICO.

PASO 1
PASO 1
1. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del lado derecho (3).
2. Atornille 4 pernos de leva (A) en los agujeros con rosca en el panel del lado izquierdo (2).
3. Sujete 1 soporte del cajón (E) al panel del lado izquierdo (2) insertando 2 tornillos para madera (D)
en los agujeros del soporte del cajón (E), luego apriételos al panel del lado izquierdo (2).
4. Repita el paso 3 anterior para armar otros 2 soportes del cajón (E) al panel del lado izquierdo (2).
PASO 2
PASO 2
1. Atornille 2 pernos de leva (A) en los agujeros con rosca en la tabla del fondo (5).
2. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del medio (14).
3. Sujete 1 soporte del cajón (E) al panel del medio (14) insertando 2 tornillos para madera (D) en los
agujeros del soporte del cajón (E), luego apriételos al panel del medio (14).
4. Repita el paso 3 anterior para armar otros 2 soportes del cajón (E) al panel del medio (14).

PASO 3
PASO 3
1. Sujete el imán (M) al panel del medio (14) insertando 2 tornillos (N) en los agujeros del imán (M)
luego apriételos al panel del medio (14).
2. Sujete el estante de arriba (4) al panel del medio (14) insertando los pernos de leva (A) en los
agujeros de las trabas de leva del estante de arriba (4), luego inserte 2 trabas de leva (B) en los
agujeros de las trabas de leva del estante de arriba (4), gírelas en el sentido de las manecillas del
reloj para asegurar los pernos de leva (A) en su lugar.
3. Sujete la tabla del fondo (5) al panel del medio (14) insertando los pernos de leva (A) en los
agujeros de las trabas de leva del panel del medio (14), luego inserte 2 trabas de leva (B) en los
agujeros de las trabas de leva del panel del medio (14), gírelas en el sentido de las manecillas del
reloj para asegurar los pernos de leva (A) en su lugar.
4. Inserte 1 clavija de madera (C) en el agujero de la clavija de madera en la tabla del fondo (5).
5. Sujete el panel decorativo (6) a la tabla del fondo (5) insertando la clavija de madera (C) en el
agujero de la clavija de madera del panel decorativo (6).
PASO 4
PASO 4
1. Inserte 2 clavijas de madera (C) en los agujeros de las clavijas de madera en el panel del lado
derecho (3).
2. Sujete el panel del lado derecho (3) a la tabla del fondo (5) y el panel decorativo (6) insertando
pernos de leva (A) en los agujeros de las trabas de leva de la tabla del fondo (5) e insertando
clavijas de madera (C) en los agujeros de las clavijas de madera del panel decorativo (6).
3. Inserte 2 trabas de leva (B) en los agujeros de la traba de leva de la tabla delfondo (5) y luego
gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva (A) en su lugar.
4. Inserte 2 clavijas de madera (C) en los agujeros de las clavijas de madera en el panel del lado
izquierdo (2).
5. Sujete el panel del lado izquierdo (2) a la tabla del fondo (5), el panel decorativo (6) y el estante
de arriba (4) insertando pernos de leva (A) en los agujeros de las trabas de leva de la tabla
del fondo (5) y estante de arriba (4) e insertando clavijas de madera (C) en los agujeros de las
clavijas de madera del panel decorativo (6).
6. Inserte 4 trabas de leva (B) en los agujeros de las trabas de leva de la tabla del fondo (5) y el
estante de arriba (4) y luego gírelas en el sentido de las manecillas del reloj para sujetar los
pernos de leva (A) en su lugar.

PASO 5
PASO 5
1. Atornille 6 pernos de leva (A) en los agujeros con rosca en la tabla de arriba (1).
PASO 6
PASO 6
1. Sujete la tabla de arriba (1) alpanel delladoizquierdoprearmado(2), paneldel ladoderecho(3) y panel
del medio(14) prearmadas insertando pernos de leva (A) en los agujeros de las trabas de leva del
panel del lado izquierdo (2), panel del lado derecho (3) y panel del medio (14).
2. Inserte 6 trabas de leva (B) en los agujeros de las trabas de leva en el panel del lado izquierdo (2),
panel del lado derecho (3) y panel del medio (14), luego gírelas en el sentido de las manecillas del
reloj para asegurar los pernos de leva (A) en su lugar.

PASO 7
PASO 7
1. Sujete la panel pequeñode atrás (11) y la panel grande de atrás (13) a la parte de atrás del armario.
Inserte 22 tornillos (G) por los agujeros de la panel pequeñode atrás (11) y panel grande de atrás
(13) y luego apriételos a la parte de atrás del armario.
PASO 8
PASO 8
1. Sujete 1 panel del costado del cajón (9) a la tabla de atrás del cajón (10) insertando 2 tornillos (F) en
los agujeros del panel del costado del cajón (9) y luego apriételos a la tabla de atrás del
cajón (10).
2. Repita el paso anterior para armar otro panel del costado del cajón (9) a la tabla de atrás del
cajón (10).
3. Deslice la tabla del fondo del cajón (7) en las ranuras de ambos paneles de los costados del
cajón (9).
4. Sujete la tabla del frente del cajón (8) a los paneles de los costados del cajón (9) y tabla del fondo
del cajón (7) insertando la tabla del fondo del cajón (7) en la ranura de la tabla del frente del
cajón (8), luego insertando 4 tornillos (F) en los agujeros de los paneles del costado del cajón (9) y
apretándolos a la tabla del frente del cajón (8).
5. Repita los pasos anteriores para armar dos cajones completos más.
6. Sujete la placa con imán (L) a la puerta (12) insertando 2 tornillos (D) en los agujeros de la placa
con imán (L) y luego apriételos a la puerta (12).
7. Sujete 2 bisagras de metal (I) a la puerta (12) insertando 4 tornillos (D) en los agujeros de las
bisagras de metal (I) y luego apriételos a la puerta (12).
8. Sujete la perilla (J) a la puerta (12) insertando 1 tornillo para máquina (K) en el agujero de la puerta
(12) y luego apriételo a la perilla (J).

PASO 9
PASO 9
1. Sujete las bisagras de metal (I) al panel del lado derecho (3) insertando 4 tornillos para madera (D)
en los agujeros de las bisagras de metal (I), luego apriételos al panel del lado derecho (3).
2. Inserte 4 soportes de plástico (O) en los agujeros del panel del medio (14) y panel del lado derecho
(3). Los 4 soportes de plástico (O) deben estar a la misma altura.
3. Ponga el estante (15) en los soportes de plástico (O).
PASO 10
PASO 10
1. Deslice los 3 cajones en los soportes del cajón prearmados.
2. Inserte 6 topes de plástico del cajón (H) para prevenir que los cajones se salgan.
