RiverRidge Monroe 06-182 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Monroe Two-Door Wall Cabinet
Gabinete de pared de dos puertas RiverRidge® Monroe
RiverRidge® Monroe Armoire murale à deux portes
RiverRidge® Monroe – Zweitüriger Wandschrank
06-182
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE TIP-
OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 10 pounds (4.5kgs) per shelf for a total weight of 30
pounds (13.6kgs). Please do not overload product for risk of damage and/or serious injury or
death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: este producto soporta hasta 10 libras (4,5 kg) por repisa y un peso total de
30 libras (13,6 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o
la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des
enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant
l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 10 livres (4,5 kg) par étagère, pour un poids
total de 30 livres (13,6 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut
werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile
von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES PRODUKT
MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER WANDBEFESTIGUNGSTEILEN
VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen
kann das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 4,5 kg (10 Pfund) pro Regalboden bis zu einem
Gesamtgewicht von 13,6 kg (30 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr von
Schäden und/oder schweren Verletzungen oder Tod besteht.

4
3
2
5
6
7
8
9
10
11
1
7
92

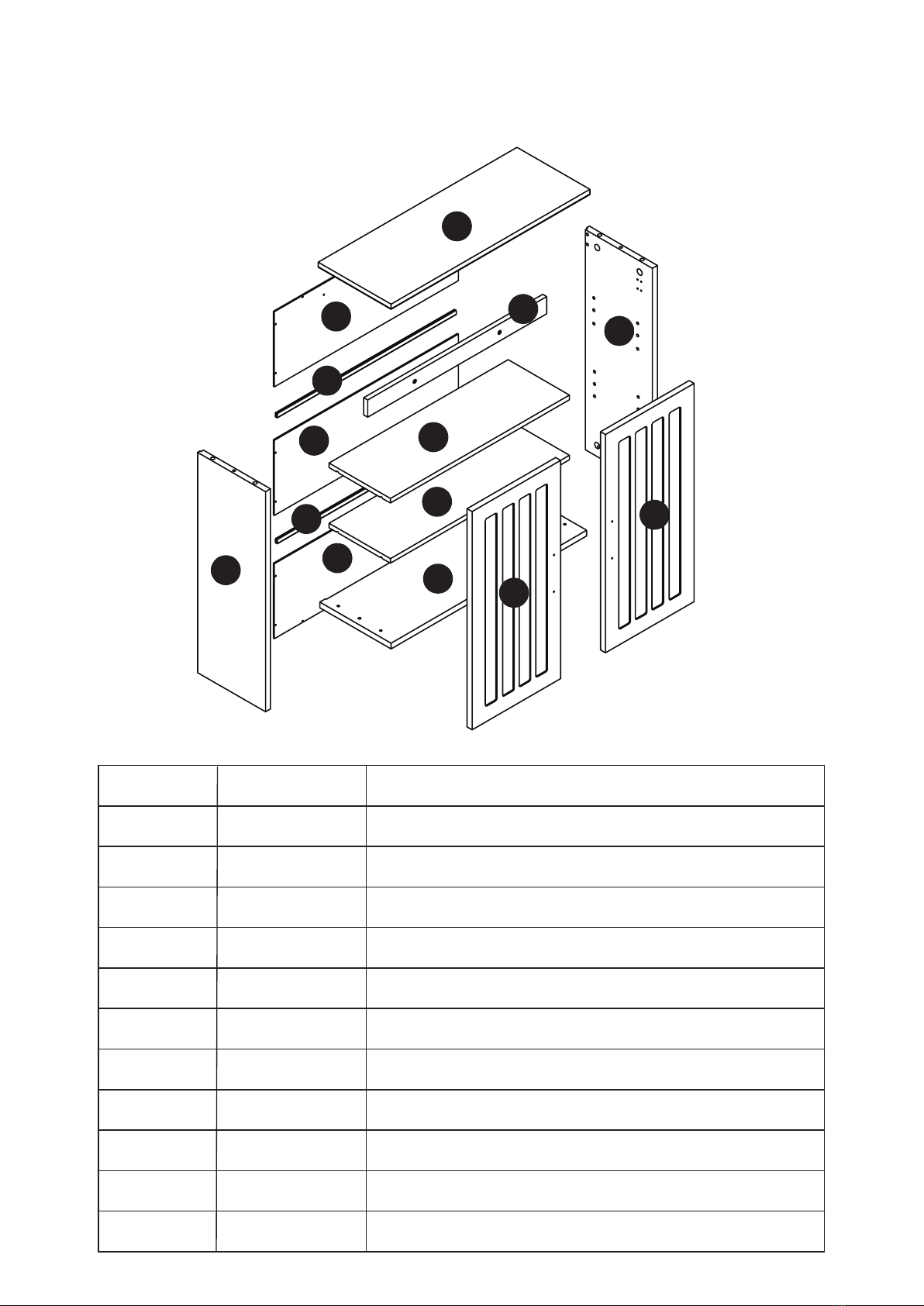

PARTS LIST
Top Board1PC
QTYNO DESCRIPTION
1
Adjustable Shelf2PCS2
Bottom Board1PC3
Rear Cross Bar1PC4
Left Side Panel1PC5
Right Side Panel1PC6
Door2PCS7
Upper Back Board1PC8
Plastic Connection Strip2PCS9
Middle Back Board1PC10
Lower Back Board1PC11

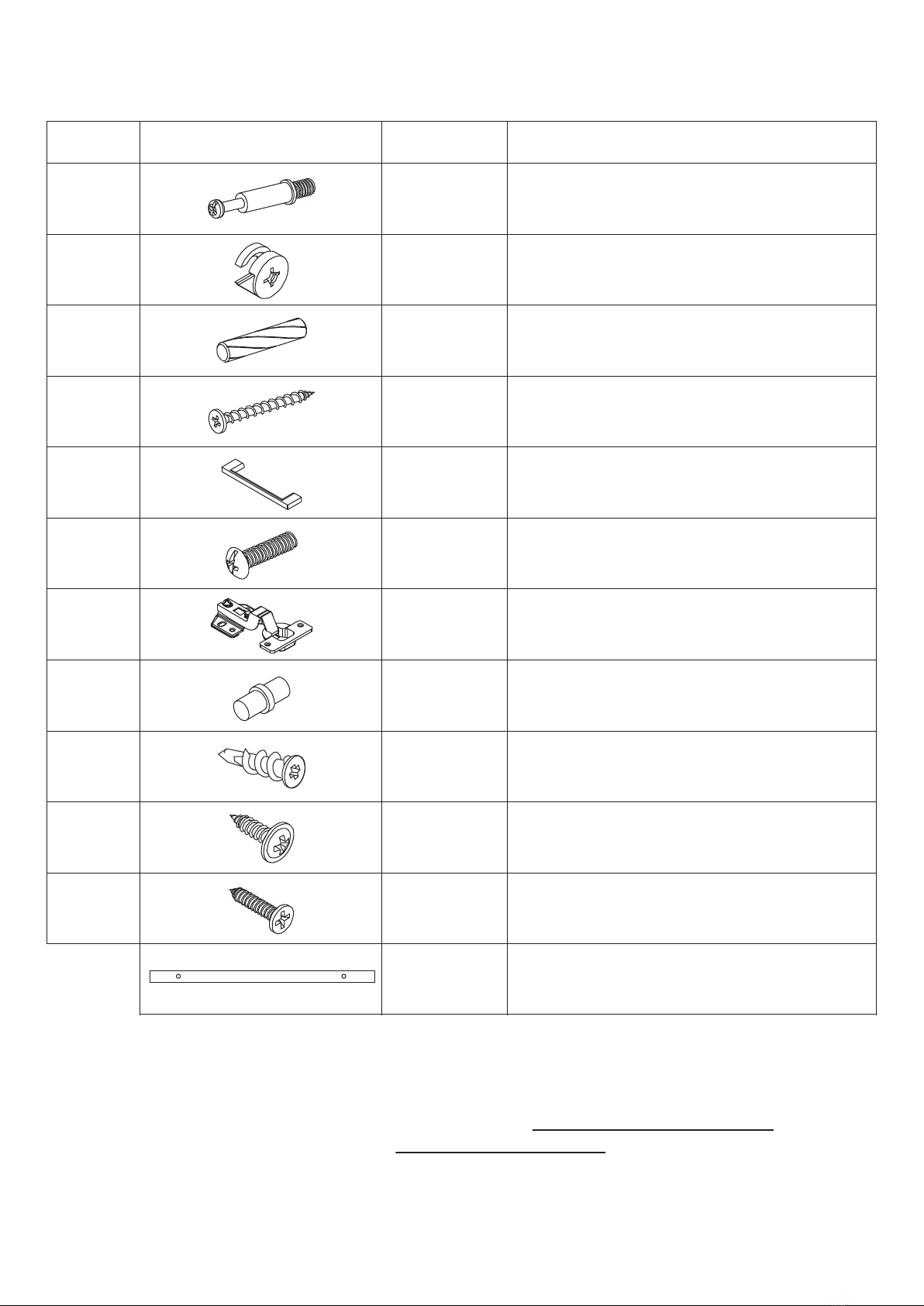

PARTS LIST
NO
PARTS
QTY
DESCRIPTION
A8PCS Cam Bolt
B8PCS Cam Lock
C8PCS Wood Dowel
D2PCS
Shelf Holder
E2PCS
F4PCS
Handle
Machine Screw (4x16mm)
G4PCS
H
8PCS
Hinge
I
2PCS
J
20PCS
Plastic Anchor
K
24PCS
Screw (4x45mm)
Screw (3x12mm)
Screw (4x12mm)
1PC Wall Mounting Paper Template
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.

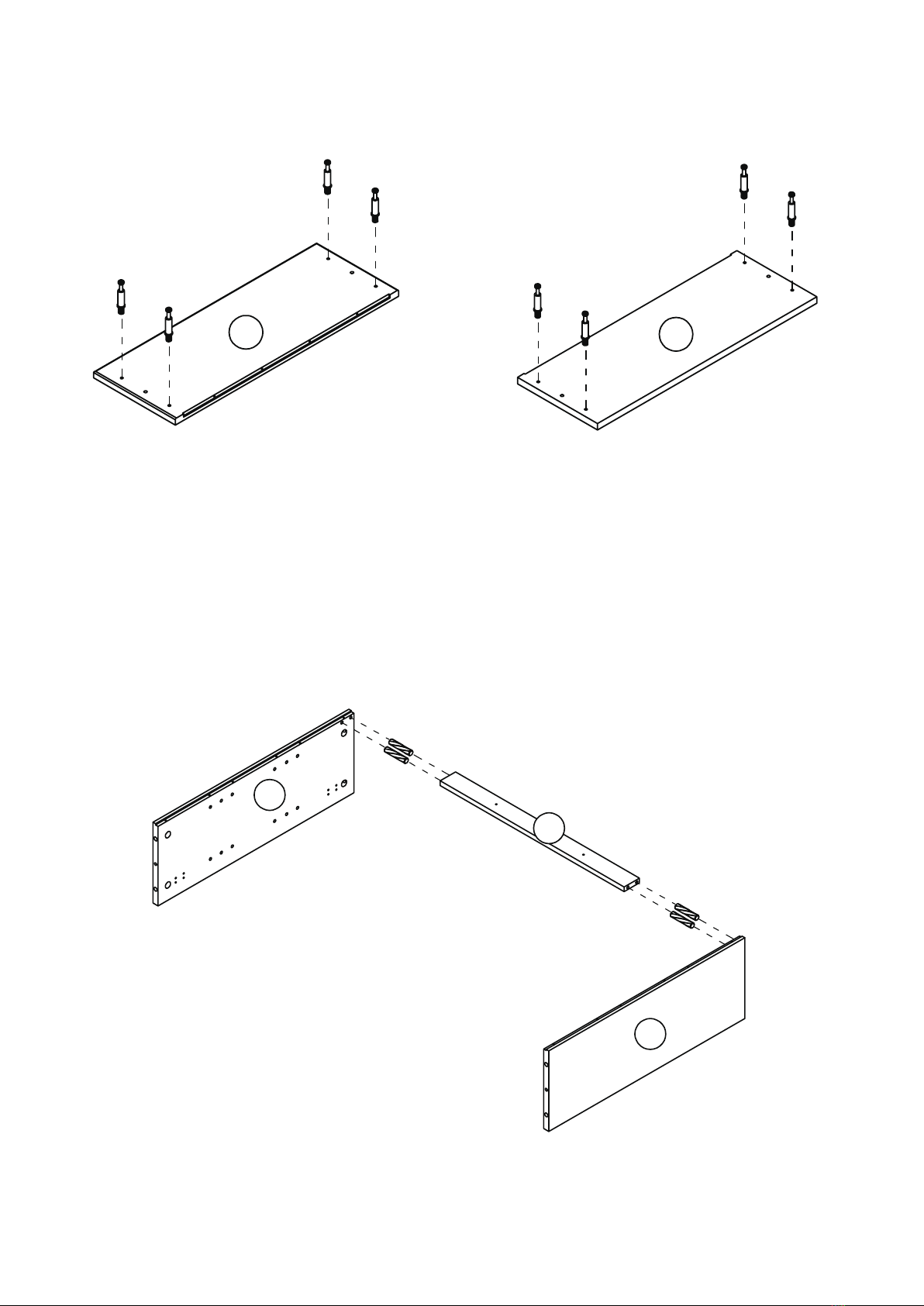

STEP 1
1. Screw 4 cam bolts (A) into cam bolt holes on top board (1).
2. Screw 4 cam bolts (A) into cam bolt holes on bottom board (3).
STEP 2
1. Insert 4 wood dowels (C) into wood dowel holes on rear cross bar (4).
2. Attach rear cross bar (4) to left side panel (5) and right side panel (6) by inserting wood
dowels (C) into wood dowel holes on left side panel (5) and right side panel (6).
C
C
C
C
4
6
5
1
A
A
A
A
3
A
A
A
A

5
6C
C
1
B
B
B
B
1. Insert 2 wood dowels (C) into wood dowel holes on top board (1).
2. Attach top board (1) to left side panel (5) and right side panel (6) by inserting wood
dowels (C) into wood dowel holes and inserting cam bolts (A) into cam lock holes on left side
panel (5) and right side panel (6).
3. Insert 4 cam locks (B) into cam lock holes on left side panel (5) and right side panel (6), then
rotate clockwise to secure cam bolts in place.
1. Insert 2 wood dowels (C) into wood dowel holes on bottom board (3).
2. Attach bottom board (3) to left side panel (5) and right side panel (6) by inserting wood
dowels (C) into wood dowel holes and inserting cam bolts (A) into cam lock holes on left side
panel (5) and right side panel (6).
3. Insert 4 cam locks (B) into cam lock holes on left side panel (5) and right side panel (6), then
rotate clockwise to secure cam bolts in place.
C
C
5
6
3
B
BB
B
STEP 3
STEP 4

8
9
9
10
11
8
10
11
5
6
3
1
J
J
J
JJ
J
J
J
J
J
J

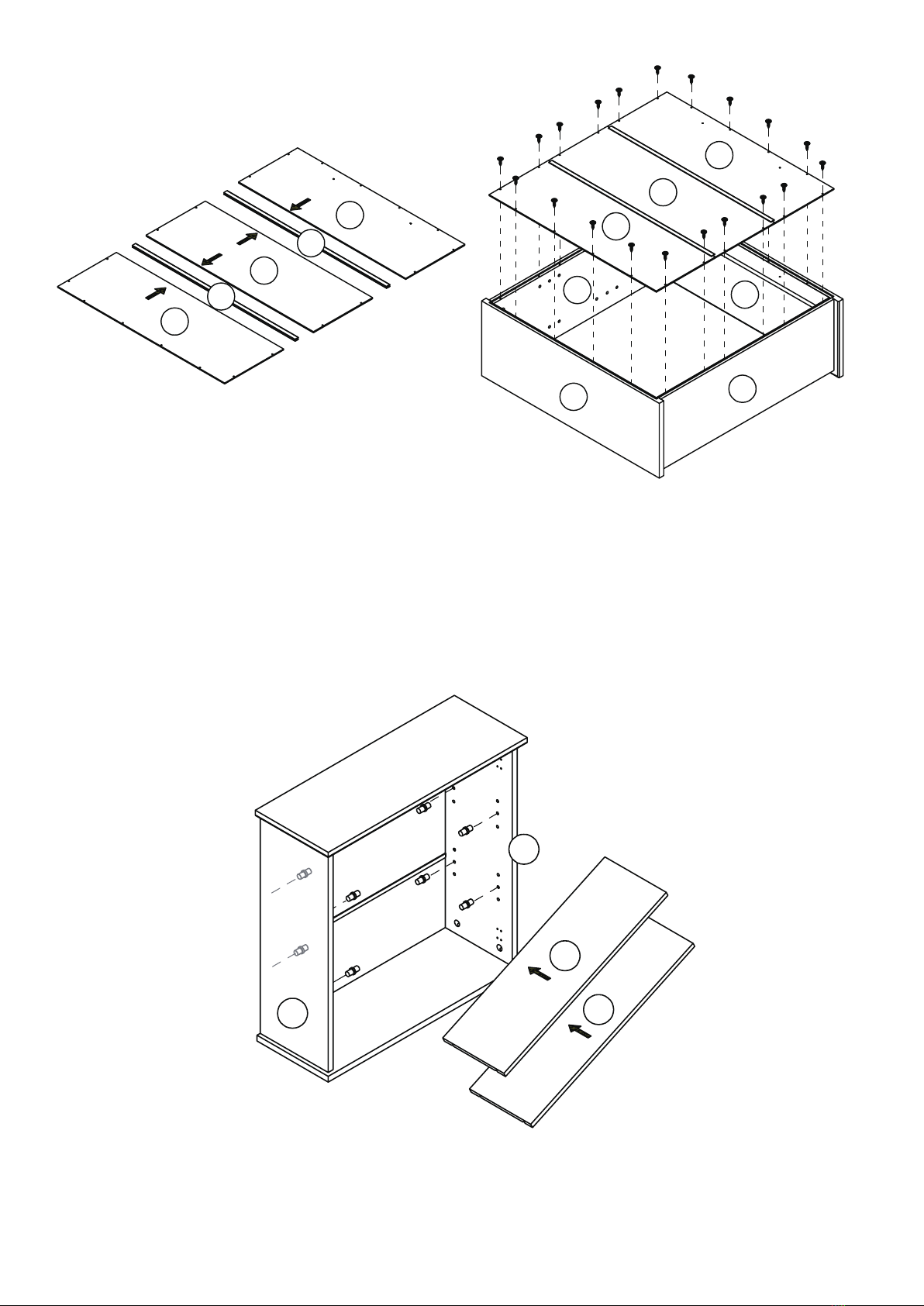

1. Attach upper back board (8), middle back board (10) and lower back board (11) together by
sliding into plastic connection strips (9).
2. Attach upper back board (8), middle back board (10) and lower back board (11) to cabinet by
inserting 20 screws (J) through holes on back boards (8, 10 and 11), then tighten to cabinet.
1. Insert 8 shelf holders (H) into holes on left side panel (5) and right side panel (6) at desired
shelf height.
2. Place 2 adjustable shelves (2) onto shelf holders (H).
STEP 5
STEP 6
2
5
H
H
H
H
2
HH
HH
6

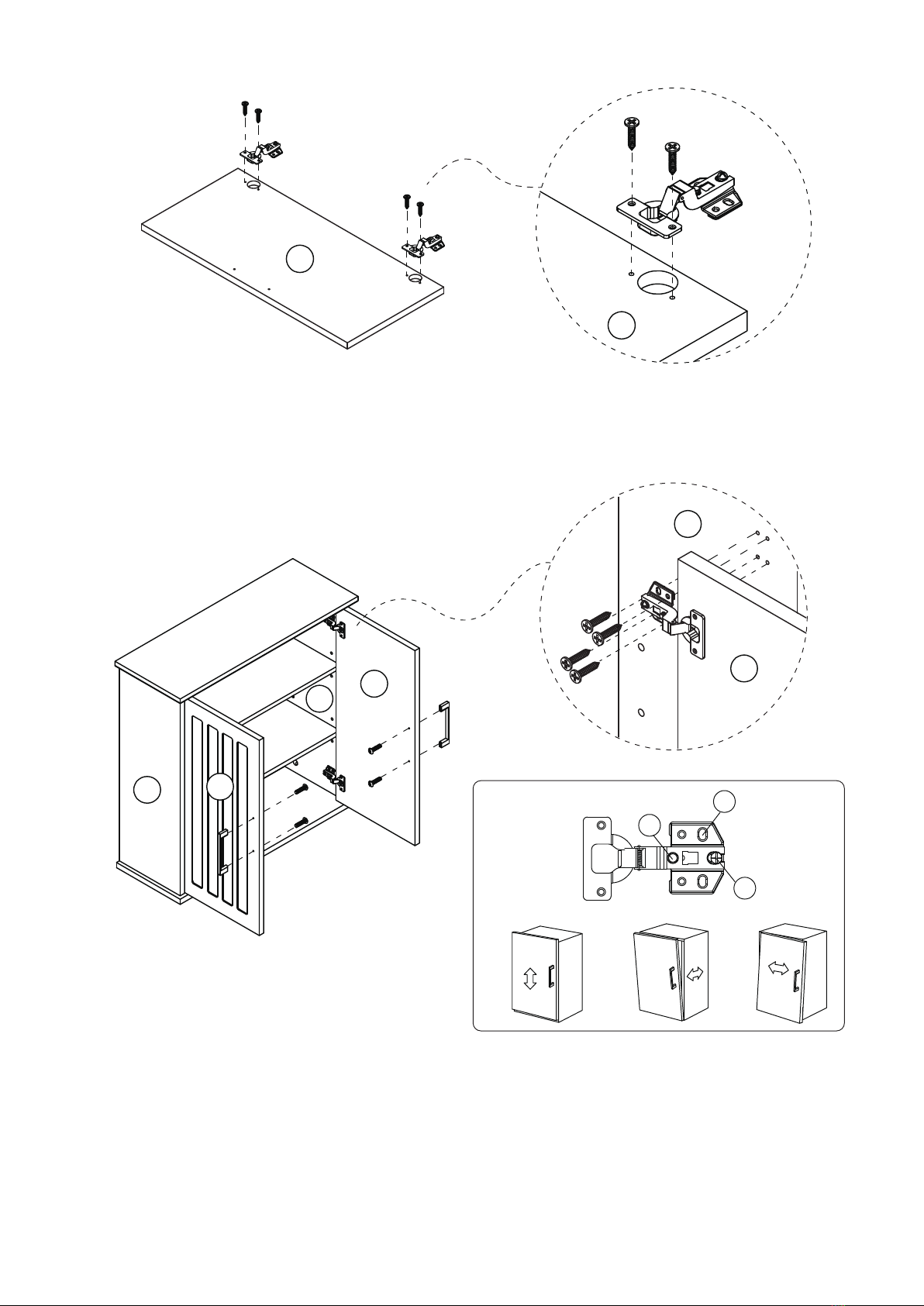

1. Attach 4 hinges (G) to 2 doors (7) by inserting 8 screws (K) through holes on hinges (G),
then tighten to doors (7).
1. Attach 2 doors (7) to cabinet by inserting 16 screws (K) through holes on hinges (G), then
tighten to left side panel (5) and right side panel (6).
2. Attach 2 handles (E) to doors (7) by inserting 4 machine screws (F) through holes on
doors (7), then tighten to handles (E).
*Note: Tightening screw in position “a” will adjust doors up or down; tightening screw in position
“b” will adjust doors to or from cabinet and tightening screw in position “c” will adjust doors side
to side.
STEP 7
STEP 8
G
7
x4
x4
a cb
a
c
b
x2
F
F
F
E
E
F
7
7
5
6
6
7
7
K
K
G
K
K
K
K

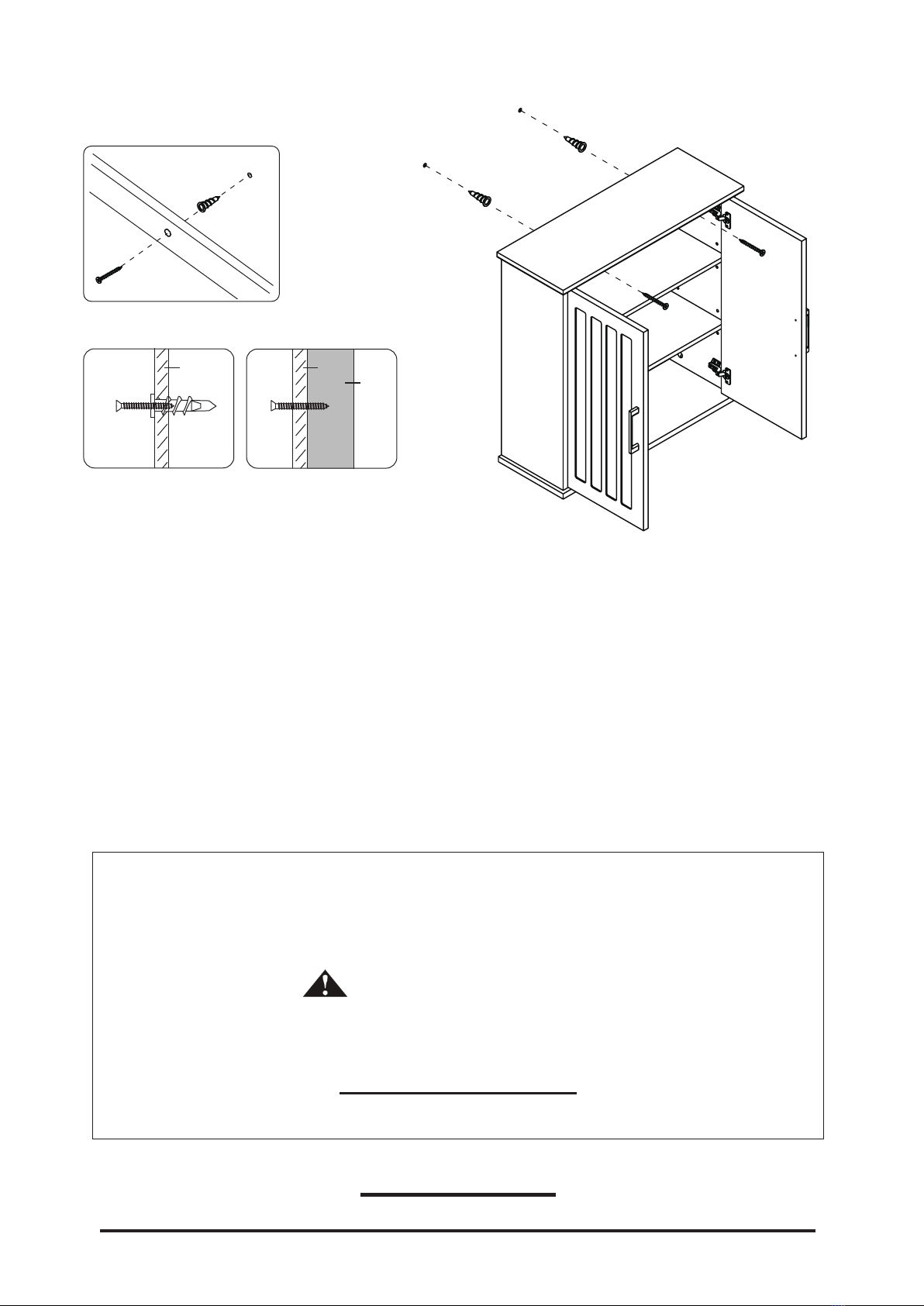

STEP 9
I
I
I
I
D
D
D D
D
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #1 OPTION #2
WOOD
STUD
DRYWALL
Option #1: Securing to Drywall
1. Using wall mounting paper template to determine position, screw 2 plastic anchors (I)
into drywall.
2. Insert 2 screws (D) through holes on inside of cabinet and into plastic anchors (I)
and tighten.
1. Insert 2 screws (D) through holes on inside of cabinet, then tighten through drywall and
into wood stud.
Option #2: Securing to Drywall and Wood Stud
ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Repisa ajustable
2
3
Tablero inferior
1
4
Barra transversal trasera
1
5
Panel izquierdo
1
6
Panel derecho
1
7
Puerta
2
8
Tablero trasero superior
1
9
Tira conectora de plástico
2
10
Tablero central trasero
1
11
Tablero trasero inferior
1
A
Perno de anclaje
8
B
Pestillo de leva
8
C
Pasador de madera
8
D
Tornillo (4x45mm)
2
E
Manija
2
F
Tornillo para metales (4x16mm)
4
G
Bisagra
4
H
Soporte del estante
8
I
Anclaje plástico
2
J
Tornillo (3x12mm)
20
K
Tornillo (4x12mm)
24
Plantilla de papel para ensamblaje en pared
1
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de
los Estados Unidos, comuníquese con la tienda donde lo compró.

PASO 1
1. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1).
2. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero inferior (3).
PASO 2
1. Inserte 4 pasadores de madera (C) en los agujeros correspondientes de la barra transversal
trasera (4).
2. Fije la barra transversal trasera (4) al tablero lateral izquierdo (5) y al tablero lateral derecho (6)
insertando los pasadores de madera (C) en los agujeros correspondientes del tablero lateral
izquierdo (5) y del tablero lateral derecho (6).
PASO 3
1. Inserte 2 pasadores de madera (C) en los agujeros correspondientes en el tablero superior (1).
2. Fije el tablero superior (1) al tablero lateral izquierdo (5) y al tablero lateral derecho (6)
insertando los pasadores de madera (C) en los agujeros de los pasadores de madera e
insertando los pernos de anclaje (A) en los agujeros de los pestillos de leva del tablero lateral
izquierdo (5) y del tablero lateral derecho (6).
3. Inserte 4 pestillos de leva (B) en los agujeros correspondientes del tablero lateral izquierdo (5)
y del tablero lateral derecho (6) y, luego, gírelos en el sentido de las agujas del reloj para
asegurar los pernos de anclaje en su lugar.
PASO 4
1. Inserte 2 pasadores de madera (C) en los agujeros correspondientes del tablero inferior (3).
2. Fije el tablero inferior (3) al tablero lateral izquierdo (5) y al tablero lateral derecho (6)
insertando los pasadores de madera (C) en los agujeros correspondientes e insertando los
pernos de anclaje (A) en los agujeros de los pestillos de leva del tablero lateral izquierdo (5) y
del tablero lateral derecho (6).
3. Inserte 4 pestillos de leva (B) en los agujeros correspondientes del tablero lateral izquierdo (5)
y del tablero lateral derecho (6) y, luego, gírelos en el sentido de las agujas del reloj para
asegurar los pernos de anclaje en su lugar.
PASO 5
1. Fije el tablero trasero superior (8), el tablero trasero central (10) y el tablero trasero inferior (11)
juntos, deslizándolos en la tiras de unión de plástico (9).
2. Fije el tablero trasero superior (8), el tablero trasero central (10) y el tablero trasero inferior (11)
al gabinete insertando 20 tornillos (J) a través de los agujeros de los tableros traseros (8, 10 y
11) y, luego, ajústelos al gabinete.
PASO 6
1. Inserte los 8 soportes del estante (H) en los agujeros del tablero lateral izquierdo (5) y del
tablero lateral derecho (6) a la altura deseada para el estante.
2. Coloque las 2 repisas ajustables (2) en los soportes del estante (H).
PASO 7
1. Fije las 4 bisagras (G) a las 2 puertas (7) insertando 8 tornillos (K) a través de los agujeros de
las bisagras (G) y, luego, ajústelos a las puertas (7).

PASO 8
1. Fije las 2 puertas (7) al gabinete insertando 16 tornillos (K) a través de los agujeros de las
bisagras (G) y, luego, ajústelos al tablero lateral izquierdo (5) y al tablero lateral derecho (6).
2. Fije las 2 manijas (E) a las puertas (7) insertando 4 tornillos para metales (F) a través de los
agujeros de las puertas (7) y, luego, ajústelos a las manijas (E).
*Nota: Apretar el tornillo en la posición “a” ajustará las puertas hacia arriba o hacia abajo; apretar
el tornillo en la posición “b” ajustará las puertas hacia o desde el gabinete y apretar el tornillo en la
posición “c” ajustará las puertas de lado a lado.
PASO 9
Opción n.º 1: Fijar a una pared de yeso
1. Atornille los 2 anclajes plásticos (I) a la pared de yeso usando una plantilla de papel para
montaje en la pared a fin de determinar la posición.
2. Inserte los 2 tornillos (D) a través de los agujeros del interior del gabinete y en los anclajes
plásticos (I) y apriételos.
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Inserte los 2 tornillos (D) a través de los orificios del interior del gabinete y luego apriételos a
través de la pared de yeso, dentro del montante de madera.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para
futuras referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Étagère réglable
2
3
Plaque inférieure
1
4
Barre transversale arrière
1
5
Panneau latéral gauche
1
6
Panneau latéral droit
1
7
Porte
2
8
Plaque arrière supérieure
1
9
Bande de raccordement en plastique
2
10
Plaque arrière intermédiaire
1
11
Plaque arrière inférieure
1
A
Boulon à came
8
B
Verrou de came
8
C
Goujon en bois
8
D
Vis (4x45mm)
2
E
Poignée
2
F
Vis mécanique (4x16mm)
4
G
Charnière
4
H
Support d’étagère
8
I
Ancrage en plastique
2
J
Vis (3x12mm)
20
K
Vis (4x12mm)
24
Modèle en papier de montage mural
1
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse
[email protected], appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur
www.riverridgehome.com. Uniquement valable aux États-Unis. En cas d’achat en dehors des
États-Unis, veuillez communiquer avec le détaillant où vous avez effectué l’achat.

ÉTAPE 1
1. Vissez 4 boulons à came (A) dans les trous de boulon à came de la planche supérieure (1).
2. Vissez 4 boulons à came (A) dans les trous de boulons à came de la planche inférieure (3).
ÉTAPE 2
1. Insérez 4 goujons en bois (C) dans les trous de goujon sur la barre transversale arrière (4).
2. Fixez la barre transversale arrière (4) au panneau latéral gauche (5) et au panneau latéral
droit (6) en insérant des goujons en bois (C) dans les trous de goujon du panneau latéral
gauche inférieur (5) et du panneau latéral droit (6).
ÉTAPE 3
1. Insérez 2 goujons en bois (C) dans les trous de goujon de la planche supérieure (1).
2. Fixez la planche supérieure (1) au panneau latéral gauche (5) et au panneau latéral droit (6) en
insérant des chevilles en bois (C) dans les trous pour chevilles en bois et en insérant des
boulons à came (A) dans les trous de verrouillage à came sur le panneau latéral gauche (5) et
le panneau latéral droit (6).
3. Insérez 4 verrous à came (B) dans les trous de verrouillage à came sur le panneau latéral
gauche (5) et le panneau latéral droit (6), puis tournez dans le sens des aiguilles d’une montre
pour fixer les boulons à came en place.
ÉTAPE 4
1. Insérez 2 goujons en bois (C) dans les trous de goujons de la planche inférieure (3).
2. Fixez la planche inférieure (3) au panneau latéral gauche (5) et au panneau latéral droit (6) en
insérant des chevilles en bois (C) dans les trous pour chevilles en bois et en insérant des
boulons à came (A) dans les trous de verrouillage à came sur le panneau latéral gauche (5) et
le panneau latéral droit (6).
3. Insérez 4 verrous à came (B) dans les trous de verrouillage à came sur le panneau latéral
gauche (5) et le panneau latéral droit (6), puis tournez dans le sens des aiguilles d’une montre
pour fixer les boulons à came en place.
ÉTAPE 5
1. Fixez ensemble le panneau arrière supérieur (8), le panneau arrière central, et le panneau
arrière inférieur (11) en les faisant glisser dans la bande de raccordement en plastique (9).
2. Fixez le panneau arrière supérieur (8), le panneau arrière central (10) et le panneau arrière
inférieur (11) au meuble en insérant 20 vis (J) dans les trous des panneaux arrière (8, 10 et
11), puis serrez-les au meuble.
ÉTAPE 6
1. Insérez 8 porte-étagères (H) dans les trous du panneau latéral gauche (5) et du panneau
latéral droit (6) à la hauteur d’étagère souhaitée.
2. Placez 2 étagères réglables (2) sur les porte-étagères (H).
ÉTAPE 7
1. Fixez 4 charnières (G) sur les 2 portes (7) en insérant 8 vis (K) dans les trous des
charnières (G), puis vissez-les aux portes (7).

ÉTAPE 8
1. Fixez 2 portes (7) à l'armoire en insérant 16 vis (K) dans les trous des charnières (G), puis
serrez sur le panneau latéral gauche (5) et le panneau latéral droit (6).
2. Fixez 2 poignées (E) aux portes (7) en insérant 4 vis à métaux (F) dans les trous des
portes (7), puis serrez aux poignées (E).
*Note : Le serrage de la vis en position "a" ajustera les portes vers le haut ou vers le bas; vis de
serrage en position "b" ajustera les portes vers ou depuis l'armoire et la vis de serrage en position
"c" ajustera le côté des portes d'un côté à l'autre.
ÉTAPE 9
Option 1 : Fixation sur des cloisons sèches
1. À l'aide du gabarit en papier de montage mural pour déterminer la position, vissez 2 chevilles
en plastique (I) dans la cloison sèche.
2. Insérez 2 vis (D) dans les trous à l’intérieur de l’armoire et dans les ancrages en plastique (I) et
serrez.
Option 2 : Fixation sur des cloisons sèches et des montants en bois
1. Insérez 2 vis (D) dans les trous à l'intérieur de l'armoire, puis serrez à travers la cloison sèche
et dans le montant en bois.
NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire est
endommagée, si des vis sont desserrées ou si des pièces sont détachées. Pour
éliminer les dangers, prenez les mesures nécessaires, comme serrer les vis et
éloigner les pièces endommagées des enfants.
AVERTISSEMENT Vérifiez que votre article est
bien fixé sur le mur, conformément aux instructions
d’assemblage.
INSTRUCTIONS D’ENTRETIEN:
Nettoyez avec un chiffon humide. Séchez avec un chiffon propre.
IMPORTANT:
Conservez les instructions d’assemblage pour toute
référence ultérieure

TEILELISTE
Nr.
BESCHREIBUNG
ANZ.
1
Oberstes Brett
1
2
Verstellbarer Regalboden
2
3
Unterstes Brett
1
4
Hintere Querleiste
1
5
Linkes Seitenteil
1
6
Rechtes Seitenteil
1
7
Tür
2
8
Obere Rückwand
1
9
Kunststoff-Verbindungsstreifen
2
10
Mittlere Rückwand
1
11
Untere Rückwand
1
A
Korpusverbinder-Bolzen
8
B
Korpusverbinder-Exzentergehäuse
8
C
Holzdübel
8
D
Schraube (4x45mm)
2
E
Griff
2
F
Maschinenschraube (4x16mm)
4
G
Scharnier
4
H
Regelbodenhalterung
8
I
Kunststoffdübel
2
J
Schraube (3x12mm)
20
K
Schraube (4x12mm)
24
Papiervorlage für Wandmontage
1
FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND
KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN). DIE VERWENDUNG EINES
ELEKTRISCHEN SCHRAUBENDREHERS WIRD FÜR DIE MONTAGE NICHT EMPFOHLEN.
VERWENDEN SIE DEN ARTIKEL NICHT, WENN TEILE FEHLEN ODER BESCHÄDIGT SIND.
Um kostenlos Ersatzteile zu bestellen, senden Sie eine E-Mail an [email protected],
rufen Sie unter [phone] an, oder bestellen Sie Teile online unter
www.riverridgehome.com. Nur gültig in den Vereinigten Staaten. Wenn Sie außerhalb der
Vereinigten Staaten gekauft haben, wenden Sie sich bitte an den Händler,
bei dem Sie gekauft haben.

SCHRITT 1
1. Schrauben Sie 4 Korpusverbinder-Bolzen (A) in die Korpusverbinder-Bolzenbohrungen des
oberen Bretts (1).
2. Schrauben Sie 4 Korpusverbinder-Bolzen (A) in die Korpusverbinder-Bolzenbohrungen des
unteren Bretts (3).
SCHRITT 2
1. Setzen Sie 4 Holzdübel (C) in die Holzdübelbohrungen der hinteren Querleiste (4) ein.
2. Befestigen Sie die hintere Querleiste (4) am linken Seitenteil (5) und am rechten Seitenteil (6),
indem Sie die Holzdübel (C) in die Holzdübelbohrungen des linken Seitenteils (5) und des
rechten Seitenteils (6) einsetzen.
SCHRITT 3
1. Setzen Sie 2 Holzdübel (C) in die Holzdübelbohrungen des oberen Bretts (1) ein.
2. Bringen Sie das obere Brett (1) am linken Seitenteil (5) und am rechten Seitenteil (6) an, indem
Sie die Holzdübel (C) in die Holzdübelbohrungen und die Korpusverbinder-Bolzen (A) in die
Korpusverbinder-Exzentergehäusebohrungen des linken Seitenteils (5) und des rechten
Seitenteils (6) einsetzen.
3. Setzen Sie 4 Korpusverbinder-Exzentergehäuse (B) in die Korpusverbinder-
Exzentergehäusebohrungen des linken Seitenteils (5) und des rechten Seitenteils (6) ein und
drehen Sie sie dann im Uhrzeigersinn, um die Korpusverbinder-Bolzen zu fixieren.
SCHRITT 4
1. Setzen Sie 2 Holzdübel (C) in die Holzdübelbohrungen des unteren Bretts (3) ein.
2. Bringen Sie das untere Brett (3) am linken Seitenteil (5) und am rechten Seitenteil (6) an,
indem Sie die Holzdübel (C) in die Holzdübelbohrungen und die Korpusverbinder-Bolzen (A) in
die Korpusverbinder-Exzentergehäusebohrungen des linken Seitenteils (5) und des rechten
Seitenteils (6) einsetzen.
3. Setzen Sie 4 Korpusverbinder-Exzentergehäuse (B) in die Korpusverbinder-
Exzentergehäusebohrungen des linken Seitenteils (5) und des rechten Seitenteils (6) ein und
drehen Sie sie dann im Uhrzeigersinn, um die Korpusverbinder-Bolzen zu fixieren.
SCHRITT 5
1. Befestigen Sie die obere Rückwand (8), die die mittlere Rückwand (10) und die untere
Rückwand (11) aneinander, indem Sie sie in den Kunststoff-Verbindungsstreifen (9) schieben.
2. Befestigen Sie die obere Rückwand (8), die mittlere Rückwand (10) und die untere
Rückwand (11) am Schrank, indem Sie 20 Schrauben (J) durch die Bohrungen der Rückwände
(8, 10 und 11) einsetzen und am Schrank festschrauben.
SCHRITT 6
1. Setzen Sie 8 Regalbodenhalterungen (H) auf der gewünschten Regalbodenhöhe in die Löcher
des linken Seitenteils (5) und des rechten Seitenteils (6) ein.
2. Platzieren Sie 2 verstellbare Regalböden (2) auf den Regalbodenhalterungen (H).
SCHRITT 7
1. Bringen Sie 4 Scharniere (G) an 2 Türen (7) an, indem Sie 8 Schrauben (K) durch die Löcher
der Scharniere (G) einsetzen und dann an den Türen (7) festziehen.
