RiverRidge Danbury 06-166 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Danbury Two-Door Floor Cabinet
Gabinete de piso de dos puertas Danbury RiverRidge®
Armoire à deux portes Danbury RiverRidge®
Zweitüriger RiverRidge®-Vitrinenhalbschrank Danbury
06-166 - White, Blanco, Blanc, Weiß
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH
THE TIP-OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 10 pounds (4.5kgs) per shelf and 10 pounds (4.5kgs)
per drawer for a total weight of 40 pounds (18.1kgs). Please do not overload product for risk of
damage and/or serious injury or death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas
pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener
las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados
del producto durante el ensamblaje debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta 10 libras (4,5 kg) por repisa y 10 libras (4,5 kg) por
cajón, lo que suma un total de 40 libras (18,1 kg). No sobrecargue el producto para evitar el riesgo
de daños o lesiones graves o la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors
de portée des enfants. Les enfants doivent être tenus à l’écart du produit
en raison du risque de blessure pendant l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES
VOIRE MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS
DE RETENUE ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE
FOURNI AFIN D’ÉVITER TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
•Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
•Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
•Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
•Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
•Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
•Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
•N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
•Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
•Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
•N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut contenir jusqu’à 10 livres (4,5 kg) par étagère et 10 livres
(4,5 kg) par tiroir, pour un poids total de 40 livres (18,1 kg). Veuillez ne pas surcharger le produit
pour éviter tout risque de dommage et de blessure grave ou mortelle.

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden.
Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von
Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES
PRODUKT MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER
WANDBEFESTIGUNGSTEILEN VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
•Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
•Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen kann
das Risiko des Umkippens nur verringern, aber nicht ausschließen.
•Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
•Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
•Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
•Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
•Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
•Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
•Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
•Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 4,5 kg (10 Pfund) pro Regalboden und 4,5 kg
(10 Pfund) pro Schublade bis zu einem Gesamtgewicht von 18,1 kg (40 Pfund). Bitte überlasten
Sie das Produkt nicht, da die Gefahr von Schäden und/oder schweren Verletzungen oder
Tod besteht.

PARTS LIST
NO QTY DESCRIPTION
1 1PC
2 1PC
3 1PC
4 1PC
5 1PC
6 2PCS
7
1PC
1PC
8
1PC
9
10
11
12
13
14
1PC
1PC
1PC
1PC
2PCS
Top Board
Left Side Panel
Right Side Panel
Bottom Board
Shelf
Back Board
Cross Bar
Drawer Front Board
Drawer Back Board
Drawer Left Side Panel
Drawer Right Side Panel
Drawer Bottom Board
Plastic Connection Strip
Door
1
2
3
8
6
7
5
4
6
14
12 11
10
9
9
13

TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
PARTS LIST
NO QTYPARTS DESCRIPTION
A14PCS
24PCS
Wood Dowel
B18PCS Cam Bolt
Cam Lock
D
E
F
Knob (Polished Chrome)
Knob (Dark Bronze)
G
H
18PCS
2PCS
J
K
L
M
N
Q
R
S
T
U
18PCS
4PCS
4PCS
3PCS
2PCS
2PCS
4PCS
Screw (3x12mm)
Hinge
Machine Screw (4x16mm)
Screw (3.5x12mm)
Screw (2.5x10mm)
Screw (4x12mm)
Machine Screw (4x10mm)
Screw (4x30mm)
Drawer Slide
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.
3PCS
2PCS
3PCS
2PCS
2PCS
Plastic Anchor
Screw (4x40mm)
Adjustable Anchor Bracket

1
23
B
B
B
B
B
B
B
B
B
B
BBB
B
B
B
B
B
13
1. Screw 5 cam bolts (B) into cam bolt holes on left side panel (2).
2. Screw 5 cam bolts (B) into cam bolt holes on right side panel (3).
3. Screw 4 cam bolts (B) into cam bolt holes on top board (1).
4. Screw 4 cam bolts (B) into cam bolt holes on drawer front board (13).
1. Attach drawer slide (M) to left side panel (2) by inserting 2 screws (E) through correct holes on
drawer slide (M), then tighten to left side panel (2).
2. Repeat above step to assemble another drawer slide (M) to right side panel (3).
STEP 1
STEP 2

1
K
KR
R
F
FF
F
G
G
STEP 3
STEP 4
X2
D
D
D
D
L
L
L
L
H
Q/U
11
14
13
13 13
12
1. Attach 2 adjustable anchor brackets (R) to top board (1) by inserting 2 screws (K) through
holes on adjustable anchor brackets (R), then tighten to top board (1).
2. Attach 2 hinges (G) to door (9) by inserting 4 screws (F) through holes on hinges (G),
then tighten to door (9).
3. Repeat above step to assemble another 2 hinges (G) to another door (9).
1. Attach drawer left side panel (10) and drawer right side panel (11) to drawer front board (13)
by inserting cam bolts into cam lock holes on drawer left side panel (10) and drawer right side
panel (11).
2. Insert 4 cam locks (D) into cam lock holes on drawer left side panel (10) and drawer right
side panel (11), then rotate clockwise to secure cam bolts (B) in place.
3. Slide drawer bottom board (14) into grooves on drawer left side panel (10), drawer right side
panel (11) and drawer front board (13).
4. Attach drawer back board (12) to drawer left side panel (10) and drawer right side panel (11)
by inserting 4 screws (L) through holes on drawer left side panel (10) and drawer right side
panel (11), then tighten to drawer back board (12).
5. Attach knob (Q/U) to drawer front board (13) by inserting 1 machine screw (H) through hole on
drawer front board (13), then tighten to knob (Q/U).
13
10
9

3
5
4
A
A
A
A
A
D
D
D
D
D
STEP 5
STEP 6
4
5
7
A
A
A
A
A
D
D
D
D
D
2
1. Insert 5 wood dowels (A) into wood dowel holes on left side panel (2).
2. Attach cross bar (7), shelf (5) and bottom board (4) to left side panel (2) by inserting wood
dowels into wood dowel holes and inserting cam bolts into cam lock holes on cross bar (7),
shelf (5) and bottom board (4).
3. Insert 3 cam locks (D) into cam lock holes on cross bar (7) and bottom board (4), then
rotate clockwise to secure cam bolts (B) in place.
4. Insert 2 cam locks (D) into cam lock holes on shelf (5) then rotate clockwise to secure
cam bolts (B) in place.
1. Insert 5 wood dowels (A) into wood dowel holes on right side panel (3).
2. Attach right side panel (3) to cross bar (7), shelf (5) and bottom board (4) by inserting wood
dowels into wood dowel holes and inserting cam bolts into cam lock holes on cross bar (7),
shelf (5) and bottom board (4).
3. Insert 3 cam locks (D) into cam lock holes on cross bar (7) and bottom board (4), then
rotate clockwise to secure cam bolts (B) in place.
4. Insert 2 cam locks (D) into cam lock holes on shelf (5) then rotate clockwise to secure
cam bolts (B) in place.
7

6
6
8
6
6
J
J
J
J
J
J
J
J
J
J
J
J
J
J
JJ
JJ
STEP 7
STEP 8
D
D
D
D
A
A
A
A
23
1

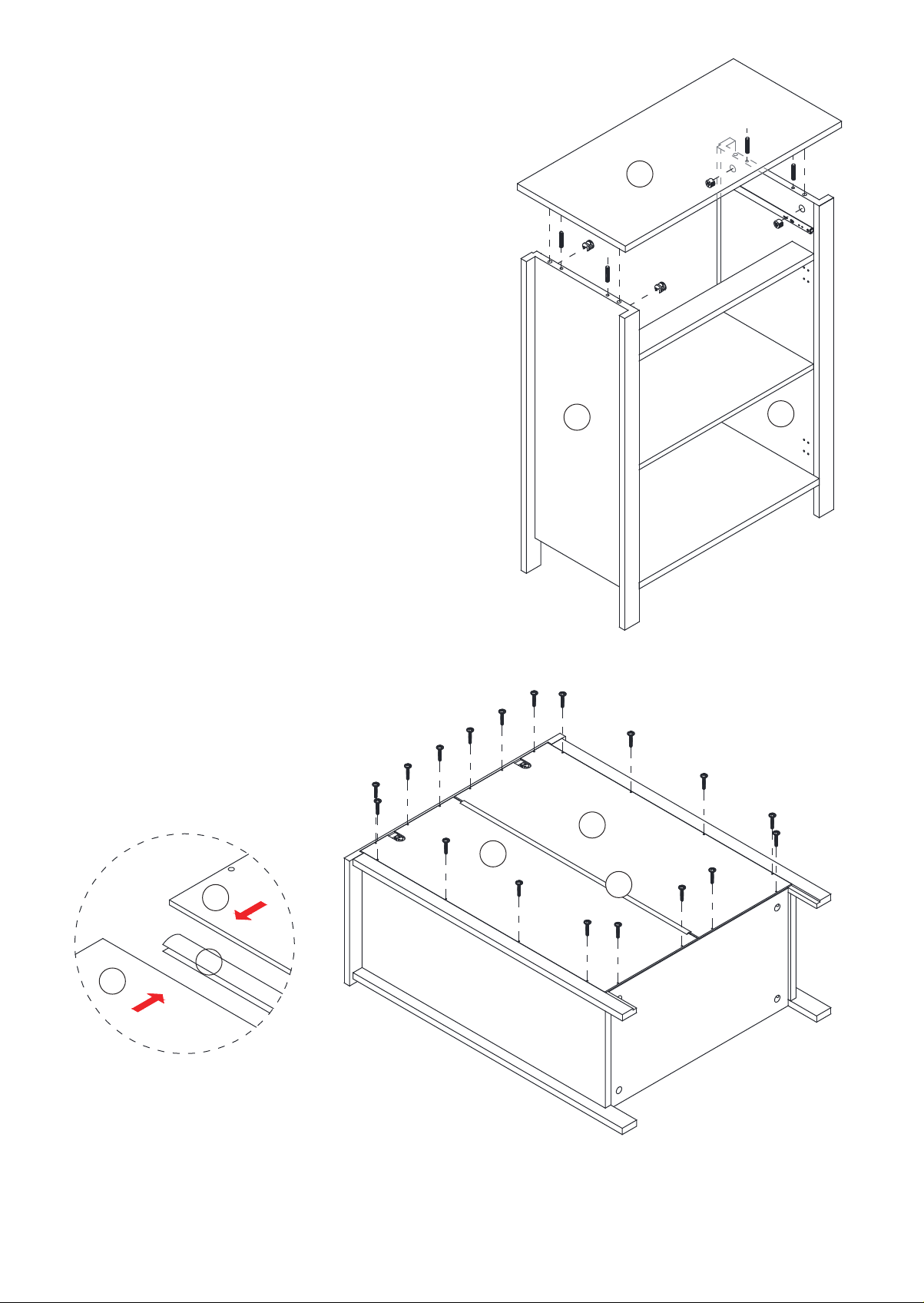

1. Insert 4 wood dowels (A) into wood
dowel holes on top board (1).
2. Attach top board (1) to left side panel (2)
and right side panel (3) by inserting wood
dowels into wood dowel holes and inserting
cam bolts into cam lock holes on left side
panel (2) and right side panel (3).
3. Insert 4 cam locks (D) into cam lock holes
on left side panel (2) and right side
panel (3) then rotate clockwise to secure
cam bolts (B) in place.
1. Place back boards (6) on back of cabinet. Add plastic connection strip (8) between 2 back boards.
2. Attach back boards (6) to back of cabinet by inserting 18 screws (J) through holes on back
board (6), then tighten to back of cabinet.
8

3
2
9
FF
FF
FF
F
FF
F
FF
FF
F
F
F
F
FF
F
F
F
Q/U
Q/U
H
H
STEP 9
1. Attach door (9) to left side panel (2) by inserting 8 screws (F) through holes on 2 hinges (G),
then tighten to left side panel (2).
2. Attach knob (Q/U) to door (9) by inserting 1 machine screw (H) through hole on door (9), then
tighten to knob (Q/U).
3. Repeat above steps to assemble other door (9) to right side panel (3), also assemble other
knob (Q/U) to door (9).

S
T
S
T
STEP 10
Option #1: Securing to Drywall
1. Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall
through holes on brackets (R). Move cabinet away from wall and screw 2 plastic anchors (S)
into wall on pencil marks.
2. Place cabinet against wall, insert 2 screws (T) through holes on brackets (R), then tighten to
plastic anchors (S).
Option #2: Securing to Drywall and Wood Stud
1. Position cabinet against wall in desired location. Insert 2 screws (T) through holes on
brackets (R), then tighten through drywall and into wood stud.
*Tip: Anchor brackets (R) can be adjusted to correct distance from wall to cabinet as needed. Once
adjusted, be sure to re-tighten brackets inside cabinet for stability.
DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2OPTION #1
WOOD
STUD
R
R
R
T
TT
S

N
N
N
STEP 11
ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.

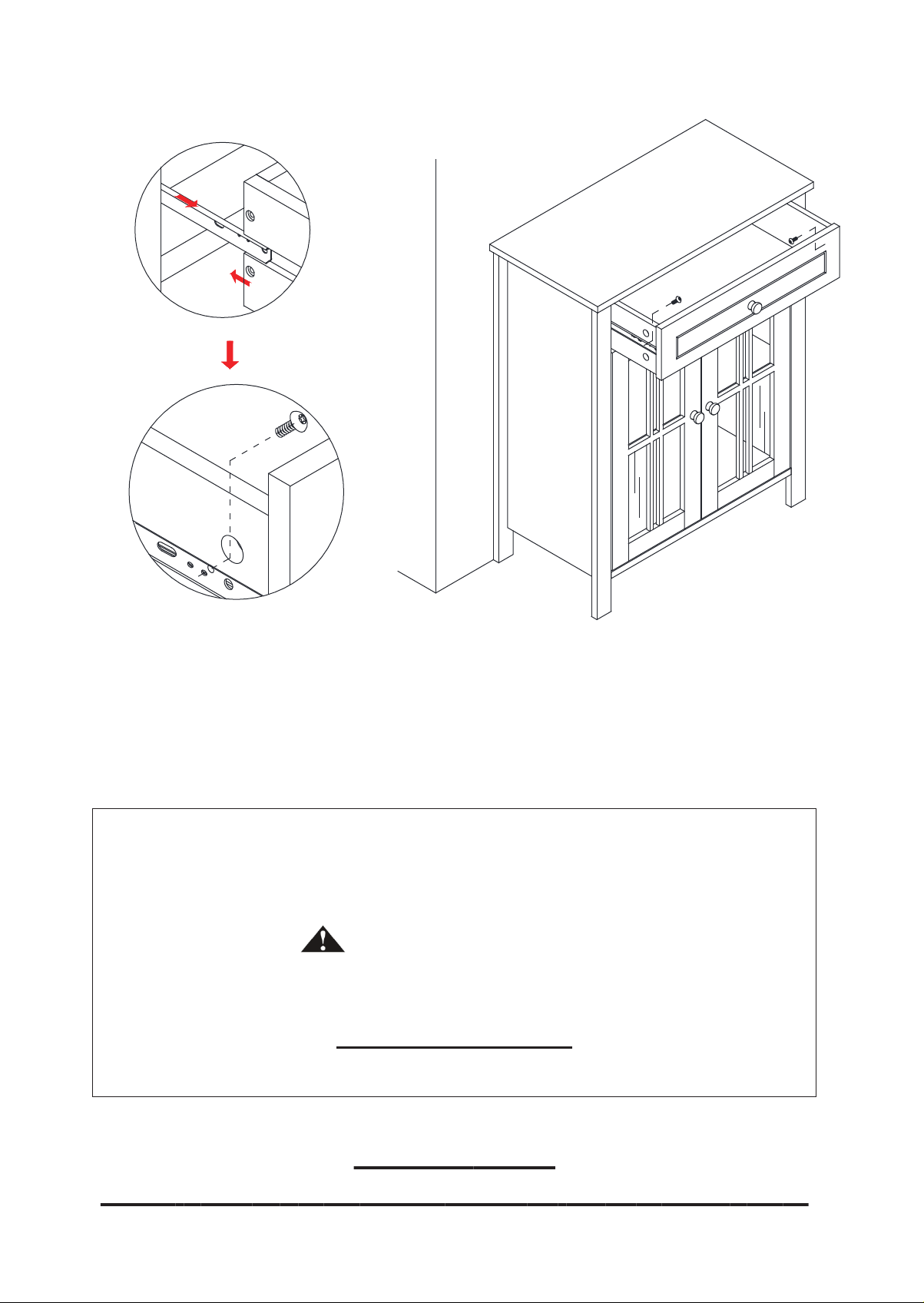

1. Slide drawer into cabinet by sliding drawer slides (M) into grooves on drawer left side panel (10)
and drawer right side panel (11). Pull drawer out and adjust drawer slides (M) to be fully
extended against drawer front board (13). Insert 2 machine screws (N) through holes on drawer
left side panel (10) and drawer right side panel (11), then tighten to drawer slides (M).

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel izquierdo
1
3
Panel derecho
1
4
Tablero inferior
1
5
Repisa
1
6
Tablero trasero
2
7
Barra transversal
1
8
Tira conectora de plástico
1
9
Puerta
2
10
Panel izquierdo del cajón
1
11
Panel derecho del cajón
1
12
Tablero trasero del cajón
1
13
Tablero delantero del cajón
1
14
Tablero inferior del cajón
1
A
Pasador de madera
14
B
Perno de anclaje
18
D
Pestillo de leva
18
E
Tornillo (3x12mm)
4
F
Tornillo (3,5x12mm)
24
G
Bisagra
4
H
Tornillo para metales (4x16mm)
3
J
Tornillo (2,5x10mm)
18
K
Tornillo (4x12mm)
2
L
Tornillo (4x30mm)
4
M
Guía para cajón
2
N
Tornillo para metales (4x10mm)
2
Q
Perilla (cromo pulido)
3
R
Soporte de anclaje ajustable
2
S
Anclaje plástico
2
T
Tornillo (4x40mm)
2
U
Perilla (bronce oscuro)
3

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de los
Estados Unidos, comuníquese con la tienda donde lo compró.
PASO 1
1. Atornille los 5 pernos de anclaje (B) en los agujeros correspondientes del tablero lateral
izquierdo (2).
2. Atornille los 5 pernos de anclaje (B) en los agujeros correspondientes del tablero lateral
derecho (3).
3. Atornille los 4 pernos de anclaje (B) en los agujeros correspondientes del tablero superior (1).
4. Atornille los 4 pernos de anclaje (B) en los agujeros correspondientes del tablero delantero del
cajón (13).
PASO 2
1. Fije la guía del cajón (M) al tablero lateral izquierdo (2) insertando 2 tornillos (E) a través de
los agujeros de la guía del cajón (M) y, luego, ajústelos al tablero lateral izquierdo (2).
2. Repita el paso anterior para ensamblar la otra guía del cajón (M) en el tablero lateral derecho (3).
PASO 3
1. Fije los 2 soportes de anclaje regulables (R) al tablero superior (1) insertando 2 tornillos (K) a
través de los agujeros de los soportes de anclaje regulables (R) y, luego, ajústelos al tablero
superior (1).
2. Fije las 2 bisagras (G) a la puerta (9) insertando 4 tornillos (F) a través de los agujeros de las
bisagras (G) y, luego, ajústelos a la puerta (9).
3. Repita el paso anterior para ensamblar las otras 2 bisagras (G) en la otra puerta (9).
PASO 4
1. Fije el tablero lateral izquierdo del cajón (10) y el tablero lateral derecho del cajón (11) al
tablero delantero del cajón (13) insertando pernos de anclaje en los agujeros de los cierres de
anclaje del tablero lateral izquierdo del cajón (10) y del tablero lateral derecho del cajón (11).
2. Inserte 4 cierres de anclaje (D) en los agujeros correspondientes del tablero lateral izquierdo
(10) y el tablero lateral derecho (11) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los pernos de anclaje (B).
3. Deslice el tablero base del cajón (14) en las ranuras del tablero lateral izquierdo (10), del
tablero lateral derecho (11) y del tablero delantero (13) del cajón.
4. Fije el tablero trasero del cajón (12) al tablero lateral izquierdo del cajón (10) y al tablero
lateral derecho del cajón (11) insertando 4 tornillos (L) a través de los agujeros del tablero
lateral izquierdo del cajón (10) y del tablero lateral derecho del cajón (11) y, luego, ajústelos al
tablero trasero del cajón (12).
5. Fije la perilla (Q/U) al tablero trasero del cajón (13) insertando 1 tornillo de punta plana (H) a
través del agujero del tablero frontal del cajón (13) y, luego, ajústelo a la perilla (Q/U).

PASO 5
1. Inserte los 5 pasadores de madera (A) en los agujeros correspondientes del tablero lateral
izquierdo (2).
2. Fije la barra transversal (7), la repisa (5) y el tablero base (4) al tablero lateral izquierdo (2)
insertando los pasadores de madera en los agujeros correspondientes y pernos de anclaje en
los agujeros de los cierres de anclaje de la barra transversal (7), la repisa (5) y el tablero base
(4).
3. Inserte los 3 cierres de anclaje (D) en los agujeros correspondientes de la barra transversal
(7) y el tablero base (4) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los
pernos de anclaje (B).
4. Inserte 2 pernos de anclaje (D) en los agujeros correspondientes de la repisa (5) y, luego,
gírelos en el sentido de las agujas del reloj para ajustar los pernos de anclaje (B).
PASO 6
1. Inserte los 5 pasadores de madera (A) en los agujeros correspondientes del tablero derecho (3).
2. Fije el tablero lateral derecho (3) a la barra transversal (7), la repisa (5) y el tablero base (4)
insertando pasadores de madera en los agujeros correspondientes y pernos de anclaje en los
agujeros de los cierres de anclaje de la barra transversal (7), la repisa (5) y el tablero base (4).
3. Inserte los 3 cierres de anclaje (D) en los agujeros correspondientes de la barra transversal
(7) y el tablero base (4) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los
pernos de anclaje (B).
4. Inserte 2 pernos de anclaje (D) en los agujeros correspondientes de la repisa (5) y, luego,
gírelos en el sentido de las agujas del reloj para ajustar los pernos de anclaje (B).
PASO 7
1. Inserte los 4 pasadores de madera (A) en los agujeros correspondientes del tablero superior (1).
2. Fije el tablero superior (1) al tablero lateral izquierdo (2) y al tablero lateral derecho (3)
insertando pasadores de madera en los agujeros correspondientes y pernos de anclaje en los
agujeros de los cierres de anclaje del tablero lateral izquierdo (2) y el tablero lateral derecho
(3).
3. Inserte 4 cierres de anclaje (D) en los agujeros correspondientes del tablero lateral izquierdo
(2) y el tablero lateral derecho (3) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los pernos de anclaje (B).
PASO 8
1. Coloque los tableros traseros (6) en la parte posterior del gabinete. Añada la tira de unión de
plástico (8) entre los 2 tableros de traseros.
2. Fije los tableros traseros (6) a la parte posterior del gabinete insertando 18 tornillos (J) a
través de los agujeros de los tableros traseros (6) y, luego, ajústelos en la parte posterior del
gabinete.
PASO 9
1. Fije la puerta (9) al tablero lateral izquierdo (2) insertando los 8 tornillos (F) a través de los
agujeros de las 2 bisagras (G) y, luego, ajústelos al tablero lateral izquierdo (2).
2. Fije la perilla (Q/U) a la puerta (9) insertando 1 tornillo de punta plana (H) a través del agujero
de la puerta (9) y, luego, ajústelo a la perilla (Q/U).
3. Repita los pasos anteriores para ensamblar la otra puerta (9) en el tablero lateral derecho (3).
También ensamble la otra perilla (Q/U) en la puerta (9).

PASO 10
Opción n.º 1: Fijar a una pared de yeso
1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice 2 marcas
pequeñas en la pared a través de los agujeros de los soportes (R). Aleje el gabinete de la pared
y atornille 2 anclajes plásticos (S) en la pared sobre las marcas que realizó con el lápiz.
2. Ubique el gabinete contra la pared, inserte los 2 tornillos (T) a través de los agujeros de los
soportes (R) y, luego, ajústelos a los anclajes plásticos (S).
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Ubique el gabinete contra una pared en el lugar deseado. Inserte los 2 tornillos (T) a través de
los agujeros de los soportes (R) y, luego, ajústelos a través de la pared de yeso al montante
de madera.
*Sugerencia: Los soportes de anclaje (R) pueden regularse para modificar la distancia entre la
pared y el gabinete según sea necesario. Una vez que esté en su lugar, asegúrese de volver a
ajustar los soportes dentro del gabinete para que todo se mantenga estable.
PASO 11
1. Deslice el cajón dentro del gabinete deslizando la guía del cajón (M) en las ranuras del
tablero lateral izquierdo del cajón (10) y del tablero lateral derecho del cajón (11). Saque el
cajón y ajuste las correderas (M) para que se extiendan completamente hacia la tabla
delantera del cajón (13). Inserte 2 tornillos de punta plana (N) a través de los agujeros del
tablero lateral izquierdo del cajón (10) y del tablero lateral derecho del cajón (11) y, luego,
ajústelos a las guías del cajón (M).
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje
para futuras referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche
1
3
Panneau latéral droit
1
4
Plaque inférieure
1
5
Étagère
1
6
Plaque arrière
2
7
Barre transversale
1
8
Bande de raccordement en plastique
1
9
Porte
2
10
Panneau latéral gauche de tiroir
1
11
Panneau latéral droit de tiroir
1
12
Plaque arrière du tiroir
1
13
Plaque avant du tiroir
1
14
Plaque inférieure du tiroir
1
A
Goujon en bois
14
B
Vis de came
18
D
Verrou de came
18
E
Vis (3x12mm)
4
F
Vis (3,5x12mm)
24
G
Charnière
4
H
Vis mécanique (4x16mm)
3
J
Vis (2,5x10mm)
18
K
Vis (4x12mm)
2
L
Vis (4x30mm)
4
M
Ancrage en plastique
2
N
Vis mécanique (4x10mm)
2
Q
Bouton (Chrome poli)
3
R
Support d’ancrage réglable
2
S
Ancrage en plastique
2
T
Vis (4x40mm)
2
U
Bouton (Bronze foncé)
3

OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse
[email protected], appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur
www.riverridgehome.com. Uniquement valable aux États-Unis. En cas d’achat en dehors des
États-Unis, veuillez communiquer avec le détaillant où vous avez effectué l’achat.
ÉTAPE 1
1. Vissez 5 boulons à came (B) dans les trous de boulons à came sur le panneau latéral gauche (2).
2. Vissez 5 boulons à came (B) dans les trous de boulons à came sur le panneau latéral droit (3).
3. Vissez 4 boulons à came (B) dans les trous de boulons à came sur la planche supérieure (1).
4. Vissez 4 boulons à came (B) dans les trous de boulons à came sur la façade du tiroir (13).
ÉTAPE 2
1. Fixez la glissière du tiroir (M) sur le panneau latéral gauche (2) en insérant 2 vis (E) dans les
trous appropriés de la glissière du tiroir (M), puis en les vissant dans le panneau latéral
gauche (2).
2. Répétez l’étape ci-dessus pour assembler une autre glissière de tiroir (M) au panneau latéral
droit (3).
ÉTAPE 3
1. Fixez 2 supports d’ancrage réglables (R) sur la planche supérieure (1) en insérant 2 vis (K)
dans les trous des supports d’ancrage réglables (R), puis vissez-les dans la planche
supérieure (1).
2. Fixez 2 charnières (G) sur la porte (9) en insérant 4 vis (F) dans les trous des charnières (G),
puis vissez-les à la porte (9).
3. Répétez l’étape ci-dessus pour fixer 2 autres charnières (G) à une autre porte (9).
ÉTAPE 4
1. Fixez le panneau latéral gauche du tiroir (10) et le panneau latéral droit du tiroir (11) à la
façade du tiroir (13) en insérant des boulons à came dans les trous de boulons à came du
panneau latéral gauche du tiroir (10) et du panneau latéral droit du tiroir (11).
2. Insérez 4 verrous à came (D) dans les trous de verrouillage à came du panneau latéral
gauche (10) et du panneau latéral droit (11) du tiroir, puis tournez dans le sens des aiguilles
d’une montre pour maintenir les boulons à came (B) en place.
3. Glissez la planche inférieure du tiroir (14) dans les rainures du panneau latéral gauche du tiroir
(10), du panneau latéral droit du tiroir (11) et de la façade du tiroir (13).
4. Fixez la planche arrière du tiroir (12) au panneau latéral gauche du tiroir (10) et au panneau
latéral droit du tiroir (11) en insérant 4 vis (L) dans les trous du panneau latéral gauche du
tiroir (10) et du panneau latéral droit du tiroir (11), puis vissez à la planche arrière du tiroir (12).
5. Fixez le bouton (Q/U) sur la façade du tiroir (13) en insérant 1 vis mécanique (H) dans le trou
de la façade du tiroir (13), puis vissez dans le bouton (Q/U).
