RiverRidge 06-086 User manual

ASSEMBLY INSTRUCTIONS

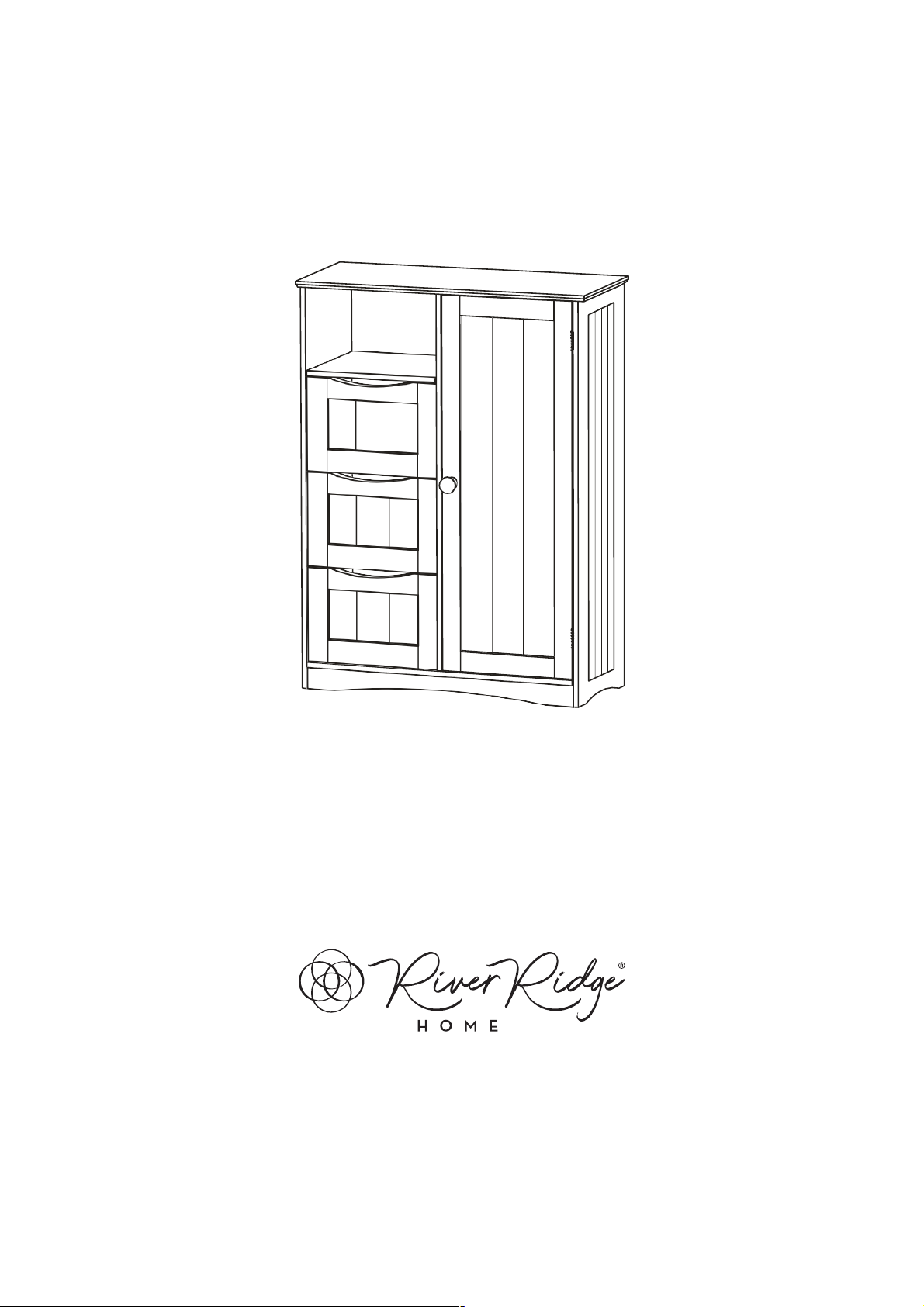

RiverRidge® ASHLAND SINGLE DOOR / 3 DRAWER
CABINET
ITEM# 06-086 White
ITEM# 06-087 Gray
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children.
WARNING SEE FULL WARNING ON PAGE 2
Young children can be seriously injured or killed if furniture tips over. Don’t use
this item for a TV stand or place heavy objects on top of item. Always use
angle-braces or anchors to secure furniture to the wall.

THIS CABINET WILL HOLD UP TO 25 POUNDS PER SHELF AND 10 POUNDS PER
DRAWER OR A TOTAL OF 130 POUNDS. DO NOT LOAD EACH SHELF WITH MORE
THAN 25 POUNDS OR EACH DRAWER WITH MORE THAN 10 POUNDS. LOADING
WITH MORE THAN 25 POUNDS PER SHELF AND 10 POUNDS PER DRAWER MAY
CAUSE DAMAGE TO THE CABINET OR CAUSE SERIOUS INJURY OR DEATH.

PARTS LIST
NO
QTY
DESCRIPTION
1
1PC
Top board
2
1PC
Left side panel
3
1PC
Right side panel
4
1PC
Top shelf
5
1PC
Bottom board
6
1PC
Decorative panel
7
3PCS
Drawer bottom board
8
3PCS
Drawer front board
9
6PCS
Drawer side panel
10
3PCS
Drawer back board
11
1PC
Small back panel
12
1PC
Door
13
1PC
Large back panel
14
1PC
Middle panel
15
1PC
Shelf

NO
PARTS
QTY
DESCRIPTION
A
16PCS
Cam bolt
B
16PCS
Cam lock
C
5PCS
Wood dowel
D
22PCS
Wood Screw 3x10mm
E
6PCS
Drawer holder
F
24PCS
Screw 3.5x25mm
G
22PCS
Back Board Screw 2.5x12mm
H
6PCS
Drawer plastic stopper
I
2PCS
Metal hinge
J
1PC
Knob
K
1PC
Machine Screw 4x20mm
L
1PC
Magnet plate
M
1PC
Magnet
N
2PCS
Screw 3x14mm
O
4PCS
Plastic holder
P
2PCS
Bracket
Q
1PC
Screw 2.5x14 mm
R
1PC
Plastic anchor
S
1PC
Screw 4 x 40 mm
T
1PC
Plastic lock strap
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT
INCLUDED) THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

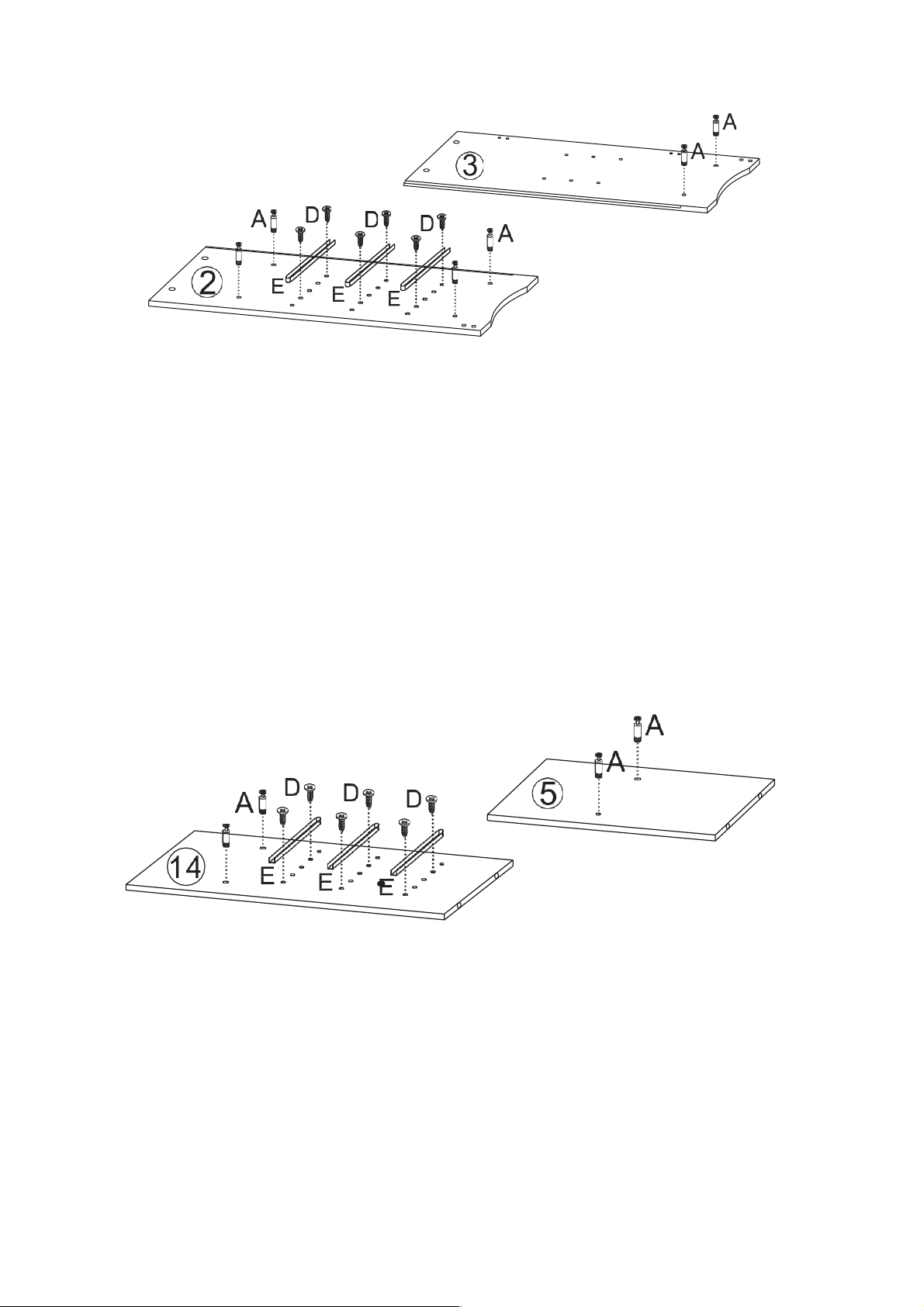

STEP 1
1. Screw 2 cam bolts (A) into pre-threaded holes on right side panel (3).
2. Screw 4 cam bolts (A) into pre-threaded holes on left side panel (2).
3. Attach 1 drawer holder (E) to left side panel (2) by inserting 2 wood screws (D) through holes on
drawer holder (E) then tighten to left side panel (2).
4. Repeat step 3 above to assemble another 2 drawer holders (E) to left side panel (2).
STEP 2
1. Screw 2 cam bolts (A) into pre-threaded holes on bottom board (5).
2. Screw 2 cam bolts (A) into pre-threaded holes on middle panel (14).
3. Attach 1 drawer holder (E) to middle panel (14) by inserting 2 wood screws (D) through holes on
drawer holder (E) then tighten to middle panel (14).
4. Repeat step 3 above to assemble another 2 drawer holders (E) to middle panel (14).

STEP 3
1. Attach magnet (M) to middle panel (14) by inserting 2 screws (N) through holes on magnet (M)
then tighten to middle panel (14).
2. Attach top shelf (4) to middle panel (14) by inserting cam bolts (A) into cam lock holes on top shelf
(4), then insert 2 cam locks (B) into the cam lock holes on top shelf (4), rotate clockwise to secure
cam bolts (A) in place.
3. Attach bottom board (5) to middle panel (14) by inserting cam bolts (A) into cam lock holes on
middle panel (14), then insert 2 cam locks (B) into the cam lock holes on middle panel (14), rotate
clockwise to secure cam bolts (A) in place.
4. Insert 1 wood dowel (C) into wood dowel hole on bottom board (5).
5. Attach decorative panel (6) to bottom board (5) by inserting the wood dowel (C) into wood dowel
hole on decorative panel (6).
STEP 4
1. Insert 2 wood dowels (C) into wood dowel holes on right side panel (3).
2. Attach right side panel (3) to bottom board (5) and decorative panel (6) by inserting cam bolts (A)
into cam lock holes on bottom board (5) and inserting wood dowels (C) into wood dowel holes
on decorative panel (6).
3. Insert 2 cam locks (B) into cam lock holes on bottom board (5), then rotate clockwise to secure
cam bolts (A) in place.
4. Insert 2 wood dowels (C) into wood dowel holes on left side panel (2).
5. Attach left side panel (2) to bottom board (5), decorative panel (6) and top shelf (4) by inserting
cam bolts (A) into cam lock holes on bottom board (5) and top shelf (4) and inserting wood
dowels (C) into wood dowel holes on decorative panel (6).
6. Insert 4 cam locks (B) into cam lock holes on bottom board (5) and top shelf (4), then rotate
clockwise to secure cam bolts (A) in place.

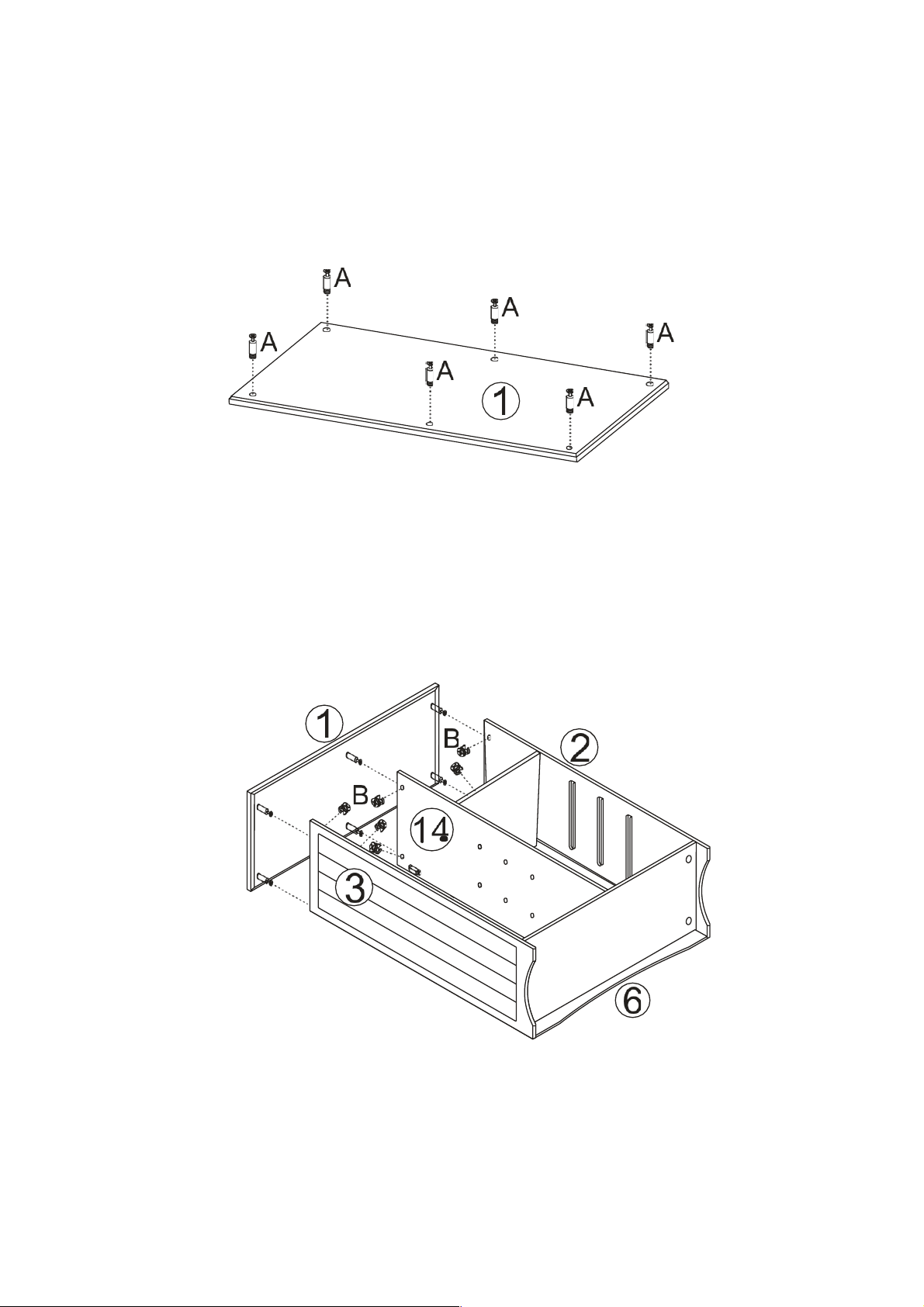

STEP 5
1. Screw 6 cam bolts (A) into pre-threaded holes on top board (1).
STEP 6
1. Attached top board (1) to pre-assembled left side panel (2), right side panel (3) and middle panel (14)
by inserting cam bolts (A) into cam lock holes on the left side panel (2), right side panel (3) and
middle panel (14).
2. Insert 6 cam locks (B) into cam lock holes on left side panel (2), right side panel (3) and middle
panel (14), then rotate clockwise to secure cam bolts (A) in place.

STEP 7
1. Attach small back panel (11) and large back panel (13) to back of cabinet. Insert 22 screws (G)
through holes on small back panel (11) and large back panel (13) then tighten to back of cabinet.
STEP 8
1. Attach 1 drawer side panel (9) to drawer back board (10) by inserting 2 screws (F) through holes
on drawer side panel (9) then tighten to drawer back board (10).
2. Repeat above step to assemble another drawer side panel (9) to drawer back board (10).
3. Slide the drawer bottom board (7) into grooves on both drawer side panels (9).
4. Attach drawer front board (8) to drawer side panels (9) and drawer bottom board (7) by inserting
drawer bottom board (7) into groove on drawer front board (8), then inserting 4 screws (F)
through holes on drawer side panels (9) and tighten to drawer front board (8).
5. Repeat above steps to assemble two more complete drawers.
6. Attach magnet plate (L) to door (12) by inserting 2 screws (D) through holes on magnet plate (L)
then tighten to door (12).
7. Attach 2 metal hinges (I) to door (12) by inserting 4 screws (D) through holes on metal hinges (I)
then tighten to door (12).
8. Attach knob (J) to door (12) by inserting 1 machine screw (K) through hole on door (12) then
tighten to knob (J).

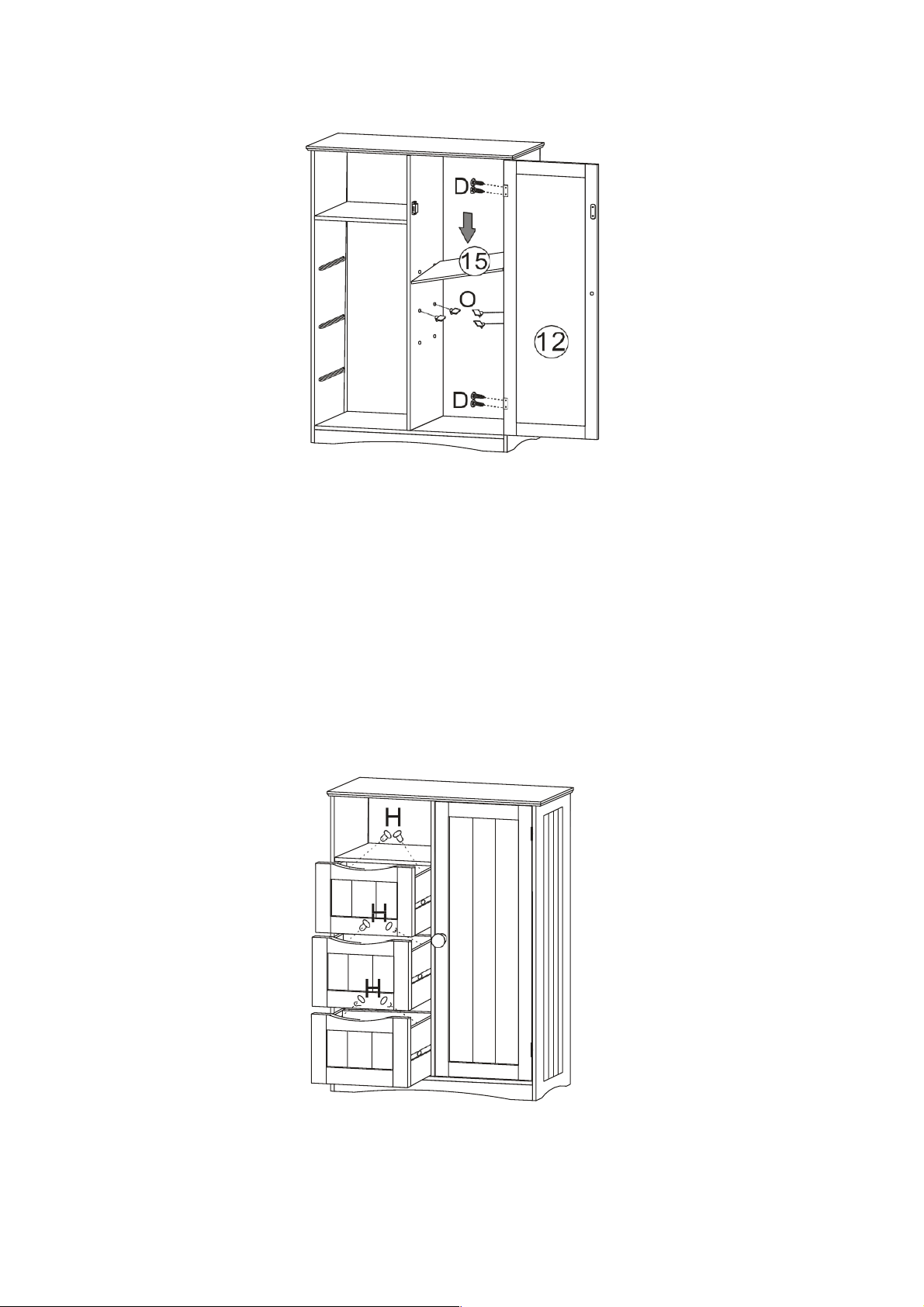

STEP 9
1. Attach metal hinges (I) to right side panel (3) by inserting 4 wood screws (D) through holes on
metal hinges (I) then tighten to right side panel (3).
2. Insert 4 plastic holders (O) into holes on middle panel (14) and right side panel (3). All 4 plastic
holders (O) should be at the same height.
3. Put shelf (15) onto plastic holders (O).
STEP 10
1. Slide 3 drawers into pre-assembled drawer holders.
2. Insert 6 drawer plastic stoppers (H) to prevent drawers from pulling out.

STEP 11
1. Attach metal bracket (P) to back of cabinet by inserting 1 screw (Q) through hole on metal bracket
(P) then tighten to back of cabinet.
2. Use the position of the metal bracket (P) on the cabinet to determine position of second metal
bracket (P) on wall. Drill hole in wall where second metal bracket (P) will be placed.
3. Insert one plastic anchor (R) into hole on wall, then attach second metal bracket (P) to the plastic
anchor (R) by inserting 1 long screw (S) through the hole on metal bracket (P) then tighten to
plastic anchor (R).
STEP 12
1. Place the cabinet against the wall.
2. Insert 1 plastic lock strip (T) through metal bracket (P) on cabinet then through metal bracket (P)
on wall, fasten plastic lock strip (T) to fix 2 metal brackets together firmly.

Enjoy your new RiverRidge® Cabinet!
Thank you for purchasing this RiverRidge® Home item. We hope you
enjoy it and consider purchasing other RiverRidge® items.
To order replacement parts at no cost to you, email [e-mail],
call 1-(844)-223-5201 or order parts online at www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016

INSTRUCCIONES PARA EL
ARMADO
ARMARIO CON UNA PUERTA Y 3 CAJONES
ASHLAND de RiverRidge®
ARTÍCULO N.° 06-086 BLANCO
ARTÍCULO N.° 06-087 GRIS
REQUIERE QUE LO ARME UN ADULTO
Este producto requiere que lo arme un adulto debido a las piezas pequeñas. Se debe tener
cuidado al desempaquetar y armar este artículo para que las piezas pequeñas estén lejos
de los niños.
ADVERTENCIA
Los niños pequeños pueden sufrir lesiones serias o incluso la muerte, si el mueble se tumba.
No use este producto como mesa para un televisor.
Use sujetadores o riostras angulares para sujetar el mueble a la pared.

ESTE ARMARIO ACEPTARÁ HASTA 25 LIBRAS POR ESTANTE Y 10 LIBRAS POR
CAJÓN O SEA UN TOTAL DE 130 LIBRAS. NO CARGUE CADA ESTANTE CON MÁS DE
25 LIBRAS O CADA CAJÓN CON MÁS DE 10 LIBRAS. CARGARLO CON MÁS DE 25
LIBRAS POR ESTANTE Y 10 LIBRAS POR CAJÓN PODRÍA CAUSAR DAÑO AL
ARMARIO O CAUSAR SERIAS LESIONES O LA MUERTE.
ADVERTENCIA
SERIAS LESIONES O FATALES PUEDEN OCURRIR
SI SE TUMBA EL MUEBLE.
PARA AYUDAR A PREVENIR QUE SE TUMBE:
• Use siempre protectores para impedir que se
tumbe y/o sujetadores en la pared para aferrar el
mueble a la pared
• Ponga los artículos más pesados en los cajones o
estantes más bajos
• No ponga un televisor ni ningún otro objeto pesado
arriba de este producto
• Nunca deje que niños se suban o cuelguen de los
cajones, puertas o estantes del mueble
• Nunca abra más de un cajón por vez ni elimine o
saque las trabas del sistema de cajones

LISTA DE PIEZAS
N.°
CANT
.
DESCRIPCIÓN
1
1 PIEZA
TABLA DE ARRIBA
2
1 PIEZA
PANEL DEL LADO IZQUIERDO
3
1 PIEZA
PANEL DEL LADO DERECHO
4
1 PIEZA
ESTANTE DE ARRIBA
5
1 PIEZA
TABLA DEL FONDO
6
1 PIEZA
PANEL DECORATIVO
7
3 PIEZAS
TABLA DEL FONDO DEL CAJÓN
8
3 PIEZAS
TABLA DEL FRENTE DEL CAJÓN
9
6 PIEZAS
PANEL DEL COSTADO DEL CAJÓN
10
3 PIEZAS
TABLA DE ATRÁS DEL CAJÓN
11
1 PIEZA
PANEL PEQUEÑO DE ATRÁS
12
1 PIEZA
PUERTA
13
1 PIEZA
PANEL GRANDE DE ATRÁS
14
1 PIEZA
PANEL DEL MEDIO
15
1 PIEZA
ESTANTE

N.°
PIEZAS
CANT.
DESCRIPCIÓN
A
16 PIEZAS
Perno de leva
B
16 PIEZAS
Traba de leva
C
5 PIEZAS
Clavija de madera
D
22 PIEZAS
Tornillo Para Madera 3 x 10 mm
E
6 PIEZAS
Soporte del cajón
F
24 PIEZAS
Tornillo 3.5 x 25 mm
G
22 PIEZAS
Tornillo de la tabla trasera
2.5 x12 mm
H
6 PIEZAS
Tope de plástico del cajón
I
2 PIEZAS
Bisagra de metal
J
1 PIEZA
Perilla
K
1 PIEZA
Tornillo Para Máquina 4 X 20 mm
L
1 PIEZA
Placa con imán
M
1 PIEZA
Imán
N
2 PIEZAS
Tornillo 3 x 14 mm
O
4 PIEZAS
Soporte de plástico
P
2 PIEZAS
Soporte
Q
1 PIEZA
Tornillo 2.5 X14 mm
R
1 PIEZA
Sujetador de plástico
S
1 PIEZA
Tornillo 4 x 40 mm
T
1 PIEZA
Tira de seguridad de plástico
HERRAMIENTAS NECESARIAS PARA EL ARMADO: DESTORNILLADOR COMÚN Y
PHILLIPS (NO SE INCLUYE). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO.

PASO 1
1. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del lado derecho (3).
2. Atornille 4 pernos de leva (A) en los agujeros con rosca en el panel del lado izquierdo (2).
3. Sujete 1 soporte del cajón (E) al panel del lado izquierdo (2) insertando 2 tornillos para madera
(D) en los agujeros del soporte del cajón (E), luego apriételos al panel del lado izquierdo (2).
4. Repita el paso 3 anterior para armar otros 2 soportes del cajón (E) al panel del lado izquierdo (2).
PASO 2
1. Atornille 2 pernos de leva (A) en los agujeros con rosca en la tabla del fondo (5).
2. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del medio (14).
3. Sujete 1 soporte del cajón (E) al panel del medio (14) insertando 2 tornillos para madera (D) en
los agujeros del soporte del cajón (E), luego apriételos al panel del medio (14).
4. Repita el paso 3 anterior para armar otros 2 soportes del cajón (E) al panel del medio (14).

PASO 3
1. Sujete el imán (M) al panel del medio (14) insertando 2 tornillos (N) enlos agujeros del imán
(M) luego apriételos al panel del medio (14).
2. Sujete el estante de arriba (4) al panel del medio (14) insertando los pernos de leva (A) en los
agujeros de las trabas de leva del estante de arriba (4), luego inserte 2 trabas de leva (B) en los
agujeros de las trabas de leva del estante de arriba (4), gírelas en el sentido delas manecillas
del reloj para asegurar los pernos de leva (A) en su lugar.
3. Sujete la tabla del fondo (5) al panel del medio (14) insertando los pernos de leva (A) en los
agujeros de las trabas de leva del panel del medio (14), luego inserte 2 trabas de leva (B) en los
agujeros de las trabas de leva del panel del medio (14), gírelas en el sentido de las manecillas del
reloj para asegurar los pernos de leva (A) en su lugar.
4. Inserte 1 clavija de madera (C) en el agujero de la clavija de madera en la tabla del fondo(5).
5. Sujete el panel decorativo (6) a la tabla del fondo (5) insertando la clavija de madera (C) en
el agujero de la clavija de madera del panel decorativo (6).
PASO 4
1. Inserte 2 clavijas de madera (C) en los agujeros de las clavijas de madera en el panel del
lado derecho (3).
2. Sujete el panel del lado derecho (3) a la tabla del fondo (5) y el panel decorativo (6) insertando
pernos de leva (A) en los agujeros de las trabas de leva de la tabla del fondo (5) e insertando
clavijas de madera (C) en los agujeros de las clavijas de madera del panel decorativo (6).
3. Inserte 2 trabas de leva (B) en los agujeros de la traba de leva de la tabla del fondo (5) y luego
gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva (A) en su lugar.
4. Inserte 2 clavijas de madera (C) en los agujeros de las clavijas de madera en el panel del
lado izquierdo (2).
5. Sujete el panel del lado izquierdo (2) a la tabla del fondo (5), el panel decorativo (6) y el estante
de arriba (4) insertando pernos de leva (A) en los agujeros de las trabas de leva de la tabla

del fondo (5) y estante de arriba (4) e insertando clavijas de madera (C) en los agujeros de las
clavijas de madera del panel decorativo (6).
6. Inserte 4 trabas de leva (B) en los agujeros de las trabas de leva de la tabla del fondo (5) y el
estante de arriba (4) y luego gírelas en el sentido de las manecillas del reloj para sujetar los
pernos de leva (A) en su lugar
PASO 5
1. Atornille 6 pernos de leva (A) en los agujeros con rosca en la tabla de arriba (1).
PASO 6
1. Sujete la tabla de arriba (1) al panel del lado izquierdo prearmado (2), panel del lado derecho (3) y panel
del medio (14) prearmadas insertando pernos de leva (A) en los agujeros de las trabas de leva
del panel del lado izquierdo (2), panel del lado derecho (3) y panel del medio (14).
2. Inserte 6 trabas de leva (B) en los agujeros de las trabas de leva en el panel del lado izquierdo
(2), panel del lado derecho (3) y panel del medio (14), luego gírelas en el sentido de las
manecillas del reloj para asegurar los pernos de leva (A) en su lugar.

PASO 7
1. Sujete la panel pequeño de atrás (11) y la panel grande de atrás (13) a la parte de atrás del armario.
Inserte 22 tornillos (G) por los agujeros de la panel pequeño de atrás (11) y panel grande de atrás
(13) y luego apriételos a la parte de atrás del armario.
PASO 8
1. Sujete 1 panel del costado del cajón (9) a la tabla de atrás del cajón (10) insertando 2 tornillos (F)
en los agujeros del panel del costado del cajón (9) y luego apriételos a la tabla de atrás del
cajón (10).
2. Repita el paso anterior para armar otro panel del costado del cajón (9) a la tabla de atrás
del cajón (10).
3. Deslice la tabla del fondo del cajón (7) en las ranuras de ambos paneles de los costados
del cajón (9).
4. Sujete la tabla del frente del cajón (8) a los paneles de los costados del cajón (9) y tabla del fondo
del cajón (7) insertando la tabla del fondo del cajón (7) en la ranura de la tabla del frente del
cajón (8), luego insertando 4 tornillos (F) en los agujeros de los paneles del costado del cajón (9)
y apretándolos a la tabla del frente del cajón (8).
5. Repita los pasos anteriores para armar dos cajones completos más.
6. Sujete la placa con imán (L) a la puerta (12) insertando 2 tornillos (D) en los agujeros de la
placa con imán (L) y luego apriételos a la puerta (12).
7. Sujete 2 bisagras de metal (I) a la puerta (12) insertando 4 tornillos (D) en los agujeros de
las bisagras de metal (I) y luego apriételos a la puerta (12).
8. Sujete la perilla (J) a la puerta (12) insertando 1 tornillo para máquina (K) en el agujero de la puerta
(12) y luego apriételo a la perilla (J).

PASO 9
1. Sujete las bisagras de metal (I) al panel del lado derecho (3) insertando 4 tornillos para madera
(D) en los agujeros de las bisagras de metal (I), luego apriételos al panel del lado derecho (3).
2. Inserte 4 soportes de plástico (O) en los agujeros del panel del medio (14) y panel del lado
derecho (3). Los 4 soportes de plástico (O) deben estar a la misma altura.
3. Ponga el estante (15) en los soportes de plástico (O).
PASO 10
1. Deslice los 3 cajones en los soportes del cajón prearmados.
2. Inserte 6 topes de plástico del cajón (H) para prevenir que los cajones sesalgan.
