ASSEMBLY INSTRUCTIONS

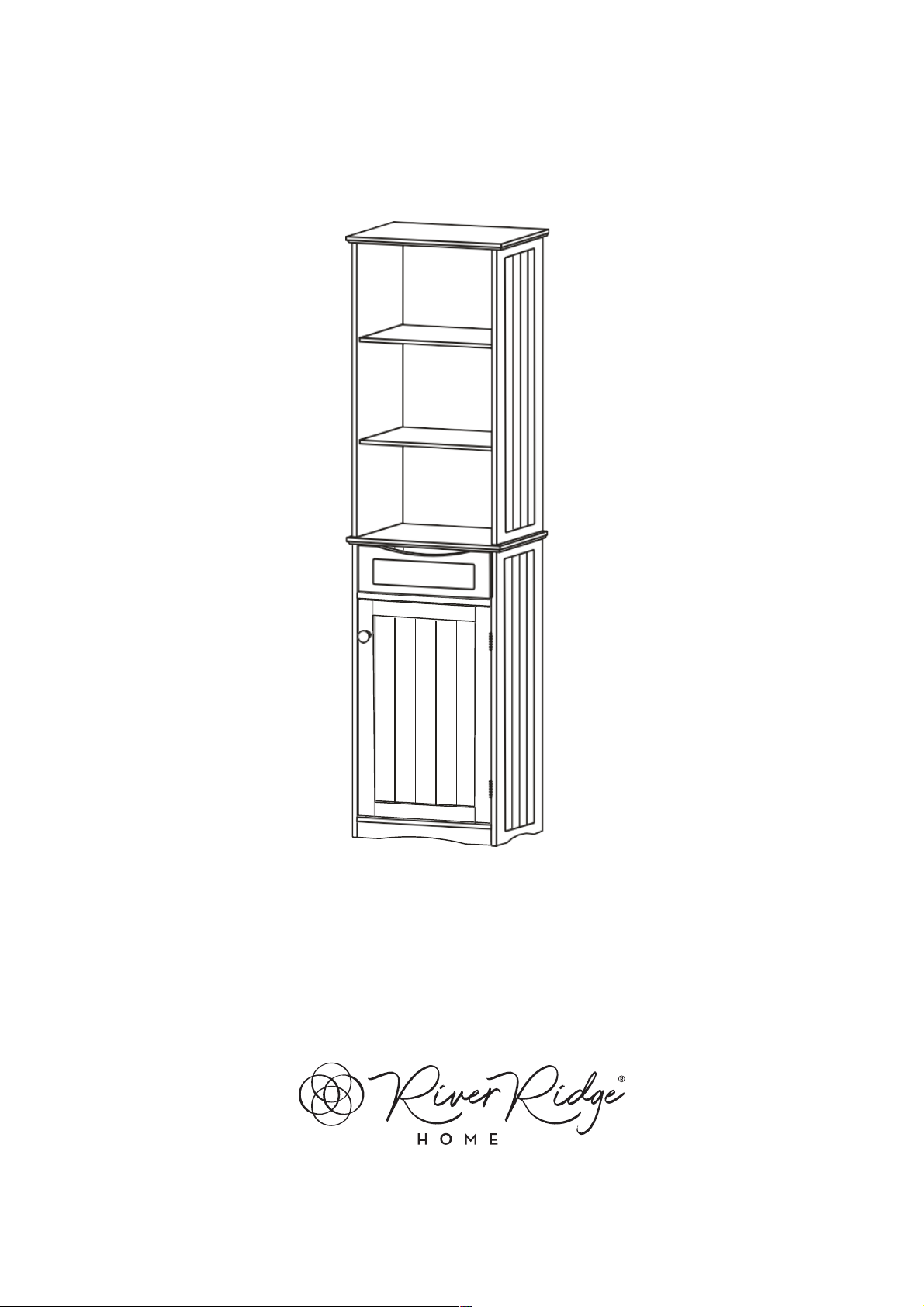

RiverRidge®Ashland Tall Cabinet
ITEM# 06-082 White
ITEM# 06-083 Gray
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children.
WARNING SEE FULL WARNING ON PAGE 2
Young children can be seriously injured or killed if furniture tips over. Don’t use
this item for a TV stand or place heavy objects on top of item. Always use
angle-braces or anchors to secure furniture to the wall.

THIS CABINET WILL HOLD UP TO 25 POUNDS PER SHELF AND 10 POUNDS PER
DRAWER OR A TOTAL OF 160 POUNDS. DO NOT LOAD EACH SHELF WITH MORE
THAN 25 POUNDS OR THE DRAWER WITH MORE THAN 10 POUNDS. OVERLOADING
THE CABINET MAY CAUSE DAMAGE TO THE CABINET OR CAUSE SERIOUS INJURY
OR DEATH.

PARTS LIST
NO
QTY
DESCRIPTION
1
1PC
Top board
2
1PC
Lower left side panel
3
1PC
Lower right side panel
4
1PC
Lower back panel
5
1PC
Upper cross bar
6
1PC
Shelf
7
1PC
Bottom board
8
1PC
Decorative panel
9
1PC
Door
10
1PC
Drawer back board
11
2PCS
Drawer side panel
12
1PC
Drawer bottom board
13
1PC
Drawer front board
14
1PC
Upper left side panel
15
1PC
Upper right side panel
16
2PCS
Open shelf
17
1PC
Upper back panel
18
1PC
Middle connection board

NO
PARTS
QTY
DESCRIPTION
A
18PCS
Cam bolt
B
18PCS
Cam Lock
C
26PCS
Wood dowel
D
14PCS
Wood Screw 3x10mm
E
2PCS
Drawer holder
F
8PCS
Screw 3.5x25mm
G
24PCS
Back Board Screw 2.5x12mm
H
2PCS
Drawer plastic stopper
I
2PCS
Metal hinge
J
1PC
Knob
K
1PC
Machine Screw 4x20mm
L
1PC
Magnet plate
M
1PC
Magnet
N
2PCS
Screw 3x14mm
O
4PCS
Plastic shelf holder
P
2PCS
Bracket
Q
1PC
Screw 2.5x14mm
R
1PC
Plastic anchor
S
1PC
Screw 4 x 40 mm
T
1PC
Plastic lock strip
U
4PCS
Long Screw 4x 40mm
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

STEP 1
1. Screw 2 cam bolts (A) in pre-threaded holes on upper left side panel (14).
2. Screw 2 cam bolts (A) in pre-threaded holes on upper right side panel (15).
STEP 2
1. Insert 8 wood dowels (C) into wood dowel holes on upper left side panel (14) and upper right side
panel (15).
2. Attach upper right side panel (15) to open shelf (16) by inserting cam bolts (A) into cam lock holes
on end of open shelf (16) and inserting wood dowels (C) into wood dowel holes on open shelf (16).
3. Insert 2 cam locks (B) into cam lock holes on end of open shelf (16), rotate clockwise to secure cam
bolts (A) in place.
4. Repeat above steps to assemble upper left side panel (14) to open shelf (16).

STEP 3
1. Screw 4 cam bolts (A) into pre-threaded holes on top board (1).
2. Insert 4 wood dowels (C) into wood dowel holes on top board (1).
3. Attach top board (1) to upper left side panel (14) and upper right side panel (15) by inserting cam
bolts (A) into cam lock holes and inserting wood dowels (C) into wood dowel holes on end of
upper left side panel (14) and upper right side panel (15).
4. Insert 4 cam locks (B) into cam lock holes on upper left side panel (14) and upper right side panel
(15), rotate clockwise to secure cam bolts (A) in place.
STEP 4
1. Screw 4 cam bolts (A) into pre-threaded holes on middle connection board (18).
2. Attach middle connection board (18) to upper left side panel (14) and upper right side panel (15) by
inserting 4 long screws (U) through holes on middle connection board (18) and tighten to upper left
side panel (14) and upper right side panel (15).

STEP 5
1. Screw 3 cam bolts (A) into pre-threaded holes on lower left side panel (2).
2. Attach drawer holder (E) to lower left side panel (2) by inserting 2 wood screws (D) through
holes on drawer holder (E) then tighten to lower left side panel (2).
3. Attach magnet (M) to lower left side panel (2) by inserting 2 screws (N) through holes on magnet
(M) then tighten to lower left side panel (2).
4. Screw 3 cam bolts (A) into pre-threaded holes on lower right side panel (3).
5. Attach drawer holder (E) to lower right side panel (3) by inserting 2 wood screws (D) through
holes on the drawer holder (E) then tighten to lower right side panel (3).
STEP 6
1. Insert 10 wood dowels (C) into wood dowel holes on lower left and right side panels (2) and (3).
2. Attach lower left side panel (2) to upper cross bar (5), bottom board (7) and decorative panel
(8) by inserting cam bolts (A) into cam lock holes and inserting wood dowels (C) into wood dowel holes
on end of upper cross bar (5), bottom board (7) and decorative panel (8).
3. Insert 3 cam locks (B) into cam lock holes on upper cross bar (5) and bottom board (7),
rotate clockwise to secure the cam bolts (A) in place.
4. Repeat above steps to assemble lower right side panel (3) to upper cross bar (5), bottom board
(7) and decorative panel (8).

STEP 7
1. Insert 4 wood dowels (C) into wood dowel holes on middle connection board (18).
2. Attach upper pre-assembled unit to lower pre-assembled unit by inserting wood dowels (C) into
wood dowel holes and inserting cam bolts (A) into cam lock holes on end of lower side panels (2)
and (3).
3. Insert 4 cam locks (B) into cam lock holes on lower side panels (2) and (3), rotate clockwise to
secure cam bolts (A) in place.
STEP 8
1. Attach upper back panel (17) and lower back panel (4) to back of cabinet by inserting 24 screws (G)
through holes on upper back panel (17) and lower back panel (4) then tighten to back of cabinet.

STEP 9
1. Attach 1 drawer side panel (11) to drawer back board (10) by inserting 2 screws (F) through holes
on drawer side panel (11) then tighten to drawer back board (10).
2. Repeat above step to assemble another drawer side panel (11) to drawer back board (10).
3. Slide drawer bottom board (12) into grooves on both drawer side panels (11).
4. Attach drawer front board (13) to drawer side panels (11) and drawer bottom board (12) by
inserting drawer bottom board (12) into groove on drawer front board (13), then inserting 4
screws (F) through holes on drawer side panels (11) and tighten to drawer front board (13).
5. Slide drawer into pre-assembled drawer holders.
6. Insert 2 drawer plastic stoppers (H) to prevent drawer from pulling out.

STEP 10
1. Attach magnet plate (L) to door (9) by inserting 2 wood screws (D) through holes on magnet plate
(L) then tighten to door (9).
2. Attach 2 metal hinges (I) to door (9) by inserting 4 wood screws (D) through holes on metal hinges
(I) then tighten to door (9).
3. Attach knob (J) to door (9) by inserting 1 machine screw (K) through hole on door (9) then tighten
to knob (J).
4. Attach metal hinges (I) to lower right side panel (3) by inserting 4 wood screws (D) through holes
on metal hinges (I) then tighten to lower right side panel (3).
5. Insert 4 plastic holders (O) into holes on lower left side panel (2) and lower right side panel (3). All
4 plastic holders (O) should be at the same height.
6. Place shelf (6) onto plastic holders (O).

STEP 11
1. Attach 1 metal bracket (P) to back of cabinet by inserting 1 screw (Q) through hole on metal bracket
(P) then tighten to back of cabinet.
2. Use the position of the metal bracket (P) on cabinet to determine position of second metal bracket
(P) on wall. Drill hole in wall where second metal bracket (P) will be placed.
3. Insert one plastic anchor (R) into hole on the wall, then attach second metal bracket (P) to the
plastic anchor (R) by inserting 1 screw (S) though hole on metal bracket (P) then tighten to plastic
anchor (R).
STEP 12
1. Place the cabinet against the wall.
2. Insert 1 plastic lock strip (T) through metal bracket (P) on the cabinet then through metal bracket
(P) on wall, fasten plastic lock strip (T) to fix 2 metal brackets together firmly.

Enjoy your new RiverRidge® Cabinet!
Thank you for purchasing this RiverRidge® Home item. We hope you
enjoy it and consider purchasing other RiverRidge® items.
To order replacement parts at no cost to you, email [e-mail],
call 1-(844)-223-5201 or order parts online at www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016

INSTRUCCIONES PARA EL
ARMADO
ARMARIO ALTO ASHLAND DE RiverRidge®
ARTÍCULO N.° 06-082 BLANCO
ARTÍCULO N.° 06-083 GRIS
REQUIERE QUE LO ARME UN ADULTO
Este producto requiere que lo arme un adulto debido a las piezas pequeñas. Se debe tener
cuidado al desempaquetar y armar este artículo para que las piezas pequeñas estén lejos
de los niños.
ADVERTENCIA
Los niños pequeños pueden sufrir lesiones serias o incluso la muerte, si el mueble se tumba.
No use este producto como mesa para un televisor.
Use sujetadores o riostras angulares para sujetar el mueble a la pared.

ESTE ARMARIO ACEPTARÁ HASTA 25 LIBRAS POR ESTANTE Y 10 LIBRAS POR
CAJÓN O SEA UN TOTAL DE 160 LIBRAS. NO CARGUE CADA ESTANTE CON MÁS
DE 25 LIBRAS O EL CAJÓN CON MÁS DE 10 LIBRAS. CARGAR EXCESIVAMENTE EL
ARMARIO PODRÍA CAUSAR DAÑO AL ARMARIO O CAUSAR SERIAS LESIONES O LA
MUERTE.
ADVERTENCIA
SERIAS LESIONES O FATALES PUEDEN
OCURRIR SI SE TUMBA EL MUEBLE.
PARA AYUDAR A PREVENIR QUE SE TUMBE:
• Use siempre protectores para impedir que se
tumbe y/o sujetadores en la pared para aferrar el
mueble a la pared
• Ponga los artículos más pesados en los cajones o
estantes más bajos
• No ponga un televisor ni ningún otro objeto pesado
arriba de este producto
• Nunca deje que niños se suban o cuelguen de los
cajones, puertas o estantes del mueble
• Nunca abra más de un cajón por vez ni elimine o
saque las trabas del sistema de cajones

LISTA DE PIEZAS
N.°
CANT
.
DESCRIPCIÓN
1
1 PIEZA
TABLA DE ARRIBA
2
1 PIEZA
PANEL DEL LADO IZQUIERDO DE ABAJO
3
1 PIEZA
PANEL DEL LADO DERECHO DE ABAJO
4
1 PIEZA
PANEL TRASERO DE ABAJO
5
1 PIEZA
BARRA CRUZADA DE ARRIBA
6
1 PIEZA
ESTANTE
7
1 PIEZA
TABLA DEL FONDO
8
1 PIEZA
PANEL DECORATIVO
9
1 PIEZA
PUERTA
10
1 PIEZA
TABLA DE ATRÁS DEL CAJÓN
11
2 PIEZAS
PANEL DEL COSTADO DEL CAJÓN
12
1 PIEZA
TABLA DEL FONDO DEL CAJÓN
13
1 PIEZA
TABLA DEL FRENTE DEL CAJÓN
14
1 PIEZA
PANEL DEL LADO IZQUIERDO DE ARRIBA
15
1 PIEZA
PANEL DEL LADO DERECHO DE ARRIBA
16
2 PIEZAS
ESTANTE ABIERTO
17
1 PIEZA
PANEL TRASERO DE ARRIBA
18
1 PIEZA
TABLA DE CONEXIÓN DEL MEDIO

N.°
PIEZAS
CANT.
DESCRIPCIÓN
A
18 PIEZAS
PERNO DE LEVA
B
18 PIEZAS
TRABA DE LEVA
C
26 PIEZAS
CLAVIJA DE MADERA
D
14 PIEZAS
TORNILLO PARA MADERA 3 x 10 mm
E
2 PIEZAS
SOPORTE DEL CAJÓN
F
8 PIEZAS
TORNILLO 3.5 x 25 mm
G
24 PIEZAS
TORNILLO DE LA TABLA TRASERA
2.5 x12 mm
H
2 PIEZAS
TOPE DE PLÁSTICO DEL CAJÓN
I
2 PIEZAS
BISAGRA DE METAL
J
1 PIEZA
PERILLA
K
1 PIEZA
TORNILLO PARA MÁQUINA 4 X 20 mm
L
1 PIEZA
PLACA CON IMÁN
M
1 PIEZA
IMÁN
N
2 PIEZAS
TORNILLO 3 x 14 mm
O
4 PIEZAS
SOPORTE DEL ESTANTE DE PLÁSTICO
P
2 PIEZAS
SOPORTE
Q
1 PIEZA
TORNILLO 2.5 X14 mm
R
1 PIEZA
SUJETADOR DE PLÁSTICO
S
1 PIEZA
TORNILLO 4 x 40 mm
T
1 PIEZA
TIRA DE SEGURIDAD DE PLÁSTICO
U
4 PIEZAS
TORNILLO LARGO 4 x 40 mm
HERRAMIENTAS NECESARIAS PARA EL ARMADO: DESTORNILLADOR COMÚN Y
PHILLIPS (NO SE INCLUYE). NO SE RECOMIENDA EL USO DE UN
DESTORNILLADOR ELÉCTRICO

PASO 1
1. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del lado izquierdo de arriba (14).
2. Atornille 2 pernos de leva (A) en los agujeros con rosca en el panel del lado derecho de arriba (15).
PASO 2
1. Inserte 8 clavijas de madera (C) en los agujeros de las clavijas de madera del panel dellado
izquierdo de arriba (14) y panel del lado derecho de arriba (15).
2. Sujete el panel del lado derecho de arriba (15) al estante abierto (16) insertando los pernos de
leva (A) en los agujeros de las trabas de leva en el extremo del estante abierto (16) e
insertando clavijas de madera (C) en los agujeros de las clavijas de madera del estante abierto
(16).
3. Inserte 2 trabas de leva (B) en los agujeros de las trabas de leva del extremo del estante
abierto (16), gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva
(A) en su lugar.
4. Repita los pasos anteriores para armar el panel del lado izquierdo de arriba (14) al
estante abierto (16).

PASO 3
1. Atornille 4 pernos de leva (A) en los agujeros con rosca en la tabla de arriba(1).
2. Inserte 4 clavijas de madera (C) en los agujeros de las clavijas de madera en la tabla de arriba (1).
3. Sujete la tabla de arriba (1) al panel del lado izquierdo de arriba (14) y panel del lado derecho de
arriba (15) insertando los pernos de leva (A) en los agujeros de las trabas de leva e insertando
las clavijas de madera (C) en los agujeros de las clavijas de madera en el extremo del panel del
lado izquierdo de arriba (14) y panel del lado derecho de arriba (15).
4. Inserte 4 trabas de leva (B) en los agujeros de las trabas de leva en el panel del lado izquierdo
de arriba (14) y el panel del lado derecho de arriba (15), luego gírelas en el sentido de las
manecillas del reloj para asegurar los pernos de leva (A) en su lugar.
PASO 4
1. Atornille 4 pernos de leva (A) en los agujeros con rosca en la tabla de conexión del medio(18).
2. Sujete la tabla de conexión del medio (18) al panel del lado izquierdo de arriba (14) ypanel del
lado derecho de arriba (15) insertando 4 tornillos largos (U) en los agujeros de la tabla de
conexión del medio (18) y apretándolos al panel del lado izquierdo de arriba (14) y panel del lado
derecho de arriba (15).

PASO 5
1. Atornille 3 pernos de leva (A) en los agujeros con rosca en el panel del lado izquierdo de abajo
(2).
2. Sujete 1 soporte del cajón (E) al panel del lado izquierdo de abajo (2) insertando 2 tornillos para
madera (D) en los agujeros del soporte del cajón (E), luego apriételos al panel del lado izquierdo
de abajo (2).
3. Sujete el imán (M) al panel del lado izquierdo de abajo (2) insertando 2 tornillos (N) en los
agujeros del imán (M) luego apriételos al panel del lado izquierdo de abajo(2).
4. Atornille 3 pernos de leva (A) en los agujeros con rosca en el panel del lado derecho de abajo (3).
5. Sujete el soporte del cajón (E) al panel del lado derecho de abajo (3) insertando 2 tornillos para
madera (D) en los agujeros del soporte del cajón (E), luego apriételos al panel del lado derecho
de abajo (3).
PASO 6
1. Inserte 10 clavijas de madera (C) en los agujeros de las clavijas de madera en los paneles del
lado izquierdo y derecho de abajo (2) y (3).
2. Sujete el panel del lado izquierdo de abajo (2) a la barra cruzada de arriba (5), tabla del fondo
(7) y el panel decorativo (8) insertando pernos de leva (A) en los agujeros de las trabas de leva
e insertando clavijas de madera (C) en los agujeros de las clavijas de madera en el extremo de la
barra cruzada de arriba (5), tabla del fondo (7) y panel decorativo (8).
3. Inserte 3 trabas de leva (B) en los agujeros de las trabas de leva de la barra cruzada de arriba (5)
y tabla del fondo (7), luego gírelas en el sentido de las manecillas del reloj para sujetar los pernos
de leva (A) en su lugar.
4. Repita los pasos anteriores para armar el panel del lado derecho de abajo (3) a la
barra cruzada de arriba (5), tabla del fondo (7) y el panel decorativo (8).

PASO 7
1. Inserte 4 clavijas de madera (C) en los agujeros de las clavijas de madera en la tabla de conexión del
medio (18).
2. Sujete la unidad prearmada de arriba a la unidad prearmada de abajo insertando las clavijas de
madera (C) en los agujeros de las clavijas de madera e insertando los pernos de leva (A) enlos
agujeros de las trabas de leva en el extremo de los paneles de los dos lados de abajo (2) y(3).
3. Inserte 4 trabas de leva (B) en los agujeros de las trabas de leva de los paneles de los dos lados de
abajo (2) y (3), luego gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva
(A) en su lugar.
PASO 8
1. Sujete el panel trasero de arriba (17) y el panel trasero de abajo (4) a la parte de atrás del
armario insertando 24 tornillos (G) en los agujeros del panel trasero de arriba (17) y panel
trasero de abajo (4) y luego apriételos a la parte de atrás del armario.
