roco TT 36297 User manual

Inbetriebnahme.............................. 2
Wartung und Pege ..................... 11
Starting locomotive operation...... 10
Maintenance of the model............. 3
Mise en service
de votre locomotive ....................... 4
Entretien préventif du modèle........ 9
36298
Bedienungsanleitung
Operating Manual
Návod k obsluze
Inhaltsverzeichnis
Table of Contents
Obsah
D
CZ
GB
Modelleisenbahn GmbH
A-5101 Bergheim
Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]
(kostenlos/ free of charge/ gratuit)
International: [phone]
(kostenpichtig/ chargeable / avec des coûts)
(Zum Ortstarif aus dem Festnetz / local tariff for landline / prix d‘une appel
locale depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min.
incl. VAT)
AT|D|CH
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim
Abstellen des Modells bietet sie den besten Schutz. Ein mit beigeleg-
ten Zurüstteilen aufgerüstetes Modell passt nur bedingt wieder in die
Originalverpackung hinein, da diese aus Gründen der Transportsiche-
rung sehr eng sein muss. Es empehlt sich, die Originalverpackung an
gewissen Stellen mit einem scharfen Messer auszuschneiden. Kleinere
Teile des Modells, wie z.B. Puffer, sind wegen Detailtreue als aufge-
rüstete Steckteile ausgeführt und sind daher mit dem Grundkörper
nicht ganz fest verbunden. Beim selbstverschuldeten Verlust möchten
Sie bitte ein solches Teil neu bestellen. ( In diesem Fall können Sie
diese Teile auf dem Ersatzteilweg nachbestellen, eine Reklamation
kann nicht geltend gemacht werden.) • Don‘t throw your box in the
dustbin. If your model is not in use this box will keep it safe. If kits
are mounted on a wagon it will be slightly tight when placing it in
the original box. This guarantees safe transport. It is therefore recom-
manded to cut out certain parts of the original box. To keep the model
like the original, smaller parts (e.g. buffers) had been manufactured
separately from the body and are not tightly xed on it. Therefore they
probably can get lost. In this case you certainly may reorder them but
a complaint would not be acceptable. • Veuillez conserver ce mode
d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage
se prête particulièrement bien pour stocker et protêger votre mo-
dèle lorqu’il n’est pas en service. • Un wagon entièrement êquipê
de ses pièces de nition ne rentre plus dans son emballage qu’après
avoir dégagé la place nécessaire à l’aide d’un coûteau n et bien
guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite
de l’emballage lors du transport du modèle de l’usine à votre detallant
(ou même à vous) impose une réduction au stricte minimum de tou-
te place découpée et non utilisée, raison pour laquelle ces d´coupes
ne peuvent malheureusement pas être aménagées déjà en usine. •
Quelques petites pièces de nition (des tampons p. e.) ne sont pas
moulées d’un seul bloc avec leurs bases, mais séparément rapportées
en vue d’une réalisation plus détaillée. Cela implique le risque de
perte de ces composants. Dans ce cas, vous pouvez commander ces
pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite
à une r´clamation èventuelle à cause de ces pièces perdues. • Heeft
u uw model voorzien van alle insteekdeeltjes, dan past deze niet meer
precies in de doos. Na voorzichtig passen snijdt u met een scherp mes
eerst enige stukjes uit deze doos en u heeft de beste bescherming
voor uw kostbare model bereikt.
Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!
• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand-
leiding altijd bewaren.
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungsge-
fahr durch funktionsbedingte scharfe Kanten und Spitzen • At-
tention! At an incorrect use there exists danger of hurting because
of cutting edgesand tips • Attention! II y a danger de blessure à un
emploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkan-
ten en uitsteeksels! • Attenzione! Un inap-propriato uso comporta
pericolo di ferimenti attraverso punte e spignoli taglienti! • Atencion!
Un emploe incorrecto puede causar causar heridas debido a las puntas
y aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo
de estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spid-
ser forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei
kindunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.
Änderungen von Konstruktion und Ausführung vorbehalten! • We re-
serve the right to change the construction and design! • Nous nous ré-
servons le droit de modier la construction et le dessin! • Ci riserviamo
il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.
CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostudujte
příložený návod s vyobrazením. Jednotlivé dily odděIte od licích rámeč-
ku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte dle
vyobrazení a postupně slepujte podle pořadi jednotlivých stavebnich
kroku. K lepení používejte lepidla určená pro plastikové stavebince.
Sicherheitshinweise: Das Produkt darf nur in geschlossenen
Räumen verwendet werden. Setzen Sie das Modell keiner direkten
Sonneneinstrahlung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
Safety instructions: This product may only be used in closed rooms.
Do not expose the model to direct sunlight, severe temperature uc-
tuations or high air humidity.
Consignes de sécurité : Le produit ne doit être utilisé qu’en intérieur.
Ne laissez jamais le modèle exposé au rayonnement solaire direct ou
dans un endroit sujet à de grandes variations de températures ou à
une humidité élevée.
TT-Modell:
Diesellokomotive T679, CSD
TT-model:
Diesellocomotive T679, CSD
Model TT:
Lokomotiva diesel T679, CSD
8036297-920 II/21
36297
Fig. 1 – 5................................................6 + 7
Fig. 6 – 9................................................5 + 8
Bezpečnostní pokyny: Výrobek se smí používat pouze v uzavřených
prostorách. Model nevystavujte přímému slunečnímu záření, velkým
výkyvům teploty a vysoké vlhkosti.

Weitere Informationen zum Sounddecoder nden Sie unter
Inbetriebnahme Ihrer Lokomotive Wartung und Pege des Modells
D D
Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig
mit einem kleinen Pinsel den Schmutz an den in
Fig. 8 gekennzeichneten Stellen.
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 7 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 3). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst den Getriebede-
ckel abnehmen (Fig. 4). Danach den Radsatz he-
rausnehmen und die Haftreifen mit einer Nadel
od. mit einem feinen Schraubendreher abziehen
(Fig. 6). Beim Aufziehen der neuen Haftreifen dar-
auf achten, dass diese sich nicht verdrehen.
4. Motorwechsel: Lokgehäuse abnehmen (Fig.
3). Danach wird der Motor ausgebaut (Fig. 9).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.
211
Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig.
1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungs-Gum-
mi Art.-Nr. 10002.
Aufrüstung: Im beigelegten Zurüstbeutel nden
Sie auch kleine vorbildgetreue Steckteile für eine
erweiterte Aufrüstung Ihres Modells (Fig. 2), die Sie
bitte vorsichtig montieren. Achtung! Kleben
nur mit ausdrücklichem Hinweis.
Mehrzugbetrieb: Zuerst Lokgehäuse abneh-
men (Fig. 3). Danach den Brückenstecker aus der
Schnittstelle entfernen (diesen sorgsam aufbe-
wahren). Danach den Stecker des Steuerbausteins
lagerichtig einsetzen (siehe Fig. 5).

More information about the sound decoder can be found here
GB Starting locomotive operation GB Maintenance of the model
Unwrap model: Take out the model cautiously
with foil (g. 1).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 10002, ROCO track cleaning rubber, for
removing heavy dirt.
Fittings: In the enclosed accessory bag you will
nd small kits to be tted on your locomotive.
Please mount them cautiously.
Attention! Use glue only if indicated (g. 2).
Running in digital mode:
Remove the jumper from the interface.
Finally put the plug of the chip into the interface
as shown in g. 5.
To enjoy your model for a long time, it is neces-
ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).

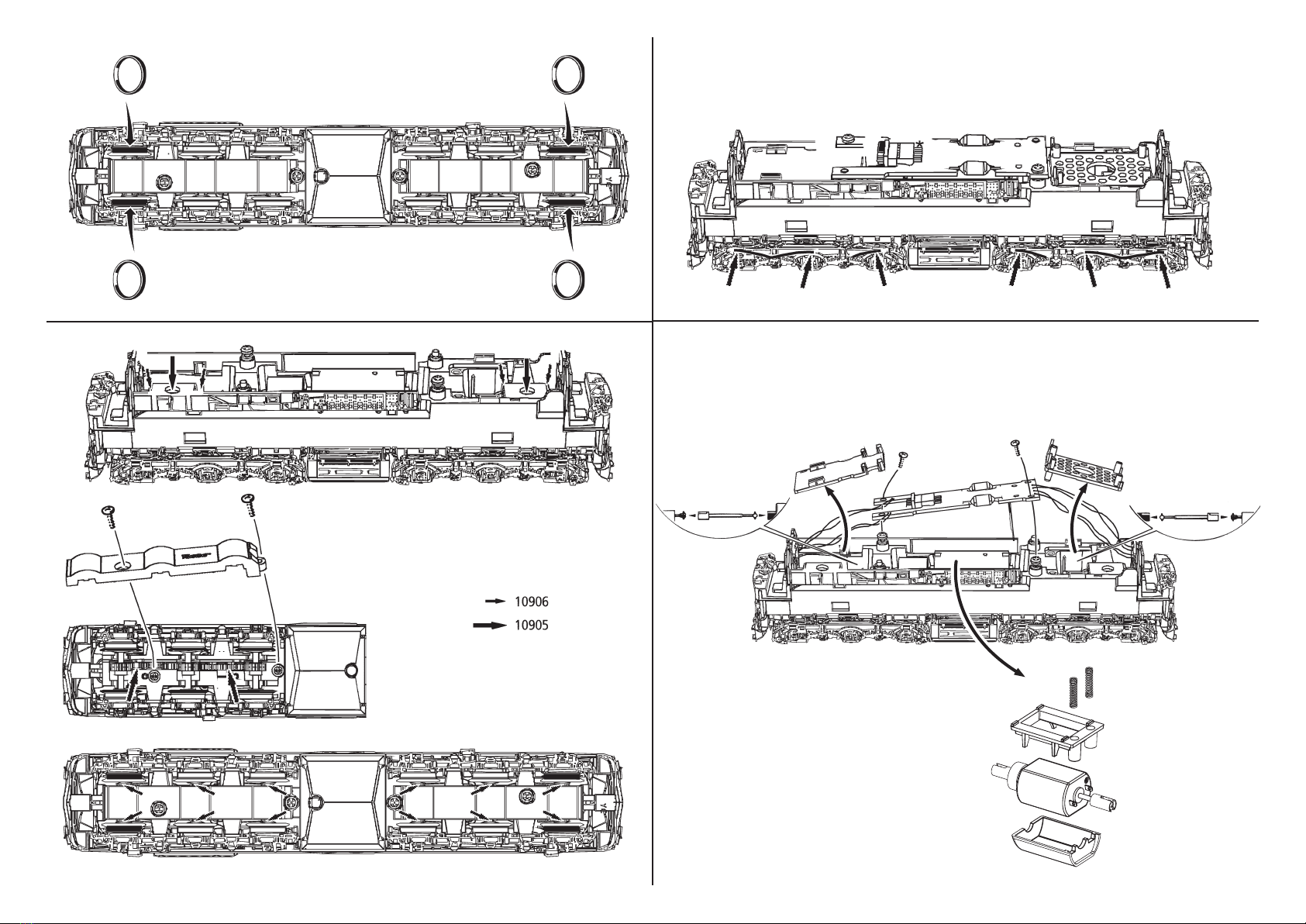

1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not enti-
rely clean. Use a small brush to remove dirt from
spots marked in g. 8.
2. Lubrication: Apply tiny oil drops to spots
marked in g. 7. Prior to lubrication dismantle lo-
comotive (g. 3). We recommend using item no.
10906, ROCO oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our ROCO special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: Remove the gear
cover (g. 4). Take out wheel set and remove
traction tyre using a pin or a ne screwdriver
(g. 6). When pressing on the new traction tyre
please avoid twisting it.
4. Motor Changing: First remove loco body (g.
3), and then the motor (g. 9).
Assembly: During assembly please take care of
correct position of contacts.
10 3

Další informace o dekodéru zvuku naleznete v části
CZ CZ
Zprovoznění vaší lokomotivy Údržba a péče o model
Vybalení modelu: Lokomotivu pomocí fólie
opatrně vyjměte z obalu (obr. 1).
Provozní podmínky: Doporučujeme krátkou
dobu záběhu. V prvních pěti minutách by měla lo-
komotiva jezdit střední rychlostí.
Bezchybný chod vaší lokomotivy je zaručen pouze
na čistých kolejích. Za tímto účelem doporučujeme
čistící gumu na koleje ROCO, výr. č. 10002.
Vybavení: V přiloženém sáčku najdete také malé
zástrčné dílky pro rozšířené dovybavení vaší loko-
motivy (obr. 2). , které opatrně namontujte. Po-
zor! Lepte pouze s důrazným upozorněním.
Provoz s více vlaky:
Nejdříve sejměte kryt lokomotivy (obr. 3). Odstraň-
te z rozhraní můstkový konektor (pečlivě uschovej-
te). Nakonec nasaďte ve správné poloze zástrčku
řídicího modulu obr. 5.
Aby vám lokomotiva přinášela dlouho radost, je
nutno pravidelně (cca každých 30 provozních ho-
din) provádět určité servisní práce:
1. Čištění elektrických kontaktů kol: Elek-
trické kontakty kol se mohou na nečistých ko-
lejnicích snadno ušpinit. Pomocí malého štětce
opatrně odstraňte nečistoty v místech označených
na 8.
2. Mazání: Místa označená ve schématu mazání
na obr. 7. natřete pouze několika kapkami oleje.
K tomu nejdříve sejměte kryt lokomotivy (obr. 3).
Doporučujeme olejničku ROCO č. výrobku 10906.
Pro mazání převodových dílů (ozubená kola,
šnek) doporučujeme speciální tuk ROCO 10905. V
případě mazání těchto dílů neolejujte.
3. Výměna uhlíkového kartáčku: Sejměte
kryt lokomotivy (obr. 4). Poté stáhněte protismy-
kovou pneumatiku pomocí jehly nebo jemného
šroubováku (obr. 6). ři nasazování nové pneuma-
tiky dbejte na to, aby se nepřetáčela.
4. Výměna Motor: Sejměte kryt lokomotivy (obr.
3) Poté vyjměte motor a vyměňte (obr. 9).
Sestavení: Při sestavování dbejte na správnou
polohu kontaktů.
49

85
Fig. 6
Fig. 7
Fig. 8
Fig. 9
3.
2. 2.
4.
5.
1.siehe
see
voir }Fig.3
1.siehe
see
voir }Fig.3

67
Fig. 2 Fig. 4Fig. 1 Fig. 2 Fig. 4
Fig. 5
Fig. 3
?
1. 2. 2.
3. 1.
NEM 651
2. !
volitelný Pouze pro prezentaci
