Roco 41232 User manual

Anschluss • Installation • Le cablage • Conexión

Aufbau • Assembly • L‘assemblage • Ensamblado

Express-Aufbauanleitung

Quick assembly instructions

Mode d‘assemblage rapide

Instrucciones de Ensamblado Rápido

10764

10760

10790

10860

~ 230 V

Kabel von Lokmaus®

Cable from Lokmaus®/Power

Mouse™

Cable en provenance de la

Loco-Souris®

Ein- / Ausstecken

Plug-in / remove «Master»

Encher / Retirer

  

    

   

    

      





























Max.16V~

Keepdry

NurfŸrtrockeneRŠume

10764

SlaveMaster

Booster

Out

Track

Out

Trafo

41232

â Die Anschlußdrähte sowohl des Gleises, als auch die des Verstärkers

keinesfalls in die Steckdose stecken.

â Verwenden Sie aus Sicherheitsgründen bitte nur den der Packung

beiliegenden Transformator! Er ist kein Spielzeug und nur für die Ver-

wendung in trockenen Räumen bestimmt.

â Prüfen Sie den Transformator regelmäßig auf Schäden. Im Schadensfall

darf er bis zur vollständigen Reparatur nicht mehr benutzt werden.

â Vor Reinigung von Schienen, Lok und Zubehör den Transformator aus

der Steckdose ziehen.

â Dieses Start-Set ist nicht für Kinder unter 3 Jahren geeignet.

â The connection wires of the tracks as well as those of the transformer must

never be plugged into the wall receptacles.

â For safety reasons please use only the transformer which is supplied with

the set. This is not a toy and must be used indoors only.

â Check the transformer regularly for damage. If damaged, it must be re-

placed.

â Unplug the transformer before cleaning track, locomotives or accessories.

â This Start-Set is not suitable for children under 3 years age.

â Le  l de raccordement du transformateur au régulateur manuel ainsi que

celui connectant les rails au régulateur ne doivent jamais être raccordés

aux prises du secteur.

â Pour des raisons de sécurité n‘utilisez que le transformateur mural fourni

avec ce coffret! Ce n‘est pas un jouet et ne doit être utilisé que dans des

locaux secs.

â Véri ez régulièrement le transformateur. S‘il est endommagé son utilisa-

tion est interdite jusqu‘à ce qu‘il soit correctement réparé.

â Débrancher le transformateur du secteur avant tout nettoyage des voies,

des locomotives ou des accessoires.

â Ne branchez jamais un deuxième système de commande numérique sur

le même circuit de voie sous risque de destruction de vos commandes

numériques ! Il en est de même lors d’un raccordement en parallèle d’un

régulateur manuel de commande analogique à ce système de commande

numérique.

â Ce coffret «débutant» ne convient pas aux enfants de moins de 36 mois.

Bitte beachten Sie die beiliegende Anleitung für die Lokmaus 2®.

ACHTUNG!

Ein Fahrstromkreis darf immer nur von einem Gerät gespeist werden, einem

Verstärker 10761, einem Booster 10762 oder einem normalen Regeltrafo (für

analoge Anlagenteile). Die Kombination zweier Geräte ohne strikte Strom-

kreistrennung (beidseitig isolieren) zerstört mindestens eines der Geräte!

Kombinieren Sie analoge und digitale Anlagenteile - ebenfalls mit beidsei-

tiger Zwischenisolierung - , dann muss in die Zuleitung zum Anschlussgleis

des analogen Trafos ein Trennmodul Art.-Nr. 10768 eingebaut werden.

For additional informations please refer to the enclosed manual of the “Lokmaus

2® / Power Mouse™”.

CAUTION! Every operating circuit must be powered solely by a single power

supply i.e. ampli er 10761, booster 10762 or conventional transformer. Combin-

ing two power supplies without total circuit separation (isolating both rails) will

lead to destruction of at least one power supply! If analog and digitally operated

parts of a layout are combined - also with a double-sided isolation - a separation

module art.no. 10768 must be inserted in the rail power leads of the analog

transformer.

Veuillez tenir compte des renseignements fournis par le manuel de la loco-

souris type 2 joint.

ATTENTION ! Ne jamais raccorder directement plusieurs alimentations

«traction» entre elles sur votre réseau, peu importe le type (unité centrale

«ampli cateur» réf. 10761, ampli cateur auxiliaire «booster» réf. 10762 ou

transformateur-régulateur «analogique» classique). Sous peine de détériora-

tion, ne pas combiner le branchement de deux appareils d’alimentation «trac-

tion» (ou autres) sur la voie (peu importe si celui-ci à commande numérique

ou à commande classique), sans séparation intégrale des zones électriques

de traction par des éclisses isolantes. Si vous souhaitez combiner des voies

à commande numérique avec des voies à commande classique il faut impé-

rativement intercaler un module de séparation (réf. 10768) entre la sortie

«traction» du transformateur-régulateur à commande classique et la zone

des voies qu’il commande. De plus, les sections en commande numérique

sont impérativement à séparer de celles en commande classique et ceci par

éclisses isolantes dans les deux  les de rail.

â No enchufe de ningún modo los cables de conexión de la vía, ni

tampoco los del ampli cador, en la base eléctrica.

â Por motivos de seguridad, use únicamente el transformador que viene

incluido. No es ningún juguete y está destinado a ser usado únicamente

en salas secas.

â Revise el transformador a intervalos regulares en cuanto a daños.

En caso de que presente algún daño, no lo use hasta que haya sido

reparado por completo.

â Antes de proceder a limpiar las vías, la locomotora o los accesorios,

separe el transformador de la base eléctrica.

â Este kit de inicio no es apropiado para niños menores de 3 años.

Tenga en cuenta las instrucciones adjuntas para el Lokmaus 2®.

ATENCIÓN: Un circuito de corriente de tracción sólo puede ser alimentado

por un aparato, un ampli cador 10761, un transformador elevador 10762

o un transformador de regulación normal (para partes analógicas de la

instalación). ¡La combinación de dos aparatos sin una estricta separación

de los circuitos eléctricos (aíslelos en ambos lados) destruye al menos uno

de los aparatos! Si combina partes de la instalación analógicas y digitales

(igualmente con aislamiento intermedio en ambos lados), deberá montar en

la línea de alimentación a la vía de enlace del transformador analógico un

módulo separador art. núm. 10768.

Max.16V~

Keepdry

NurfürtrockeneRäume

10764

SlaveMaster

Booster

Out

Track

Out

Trafo









MAUS

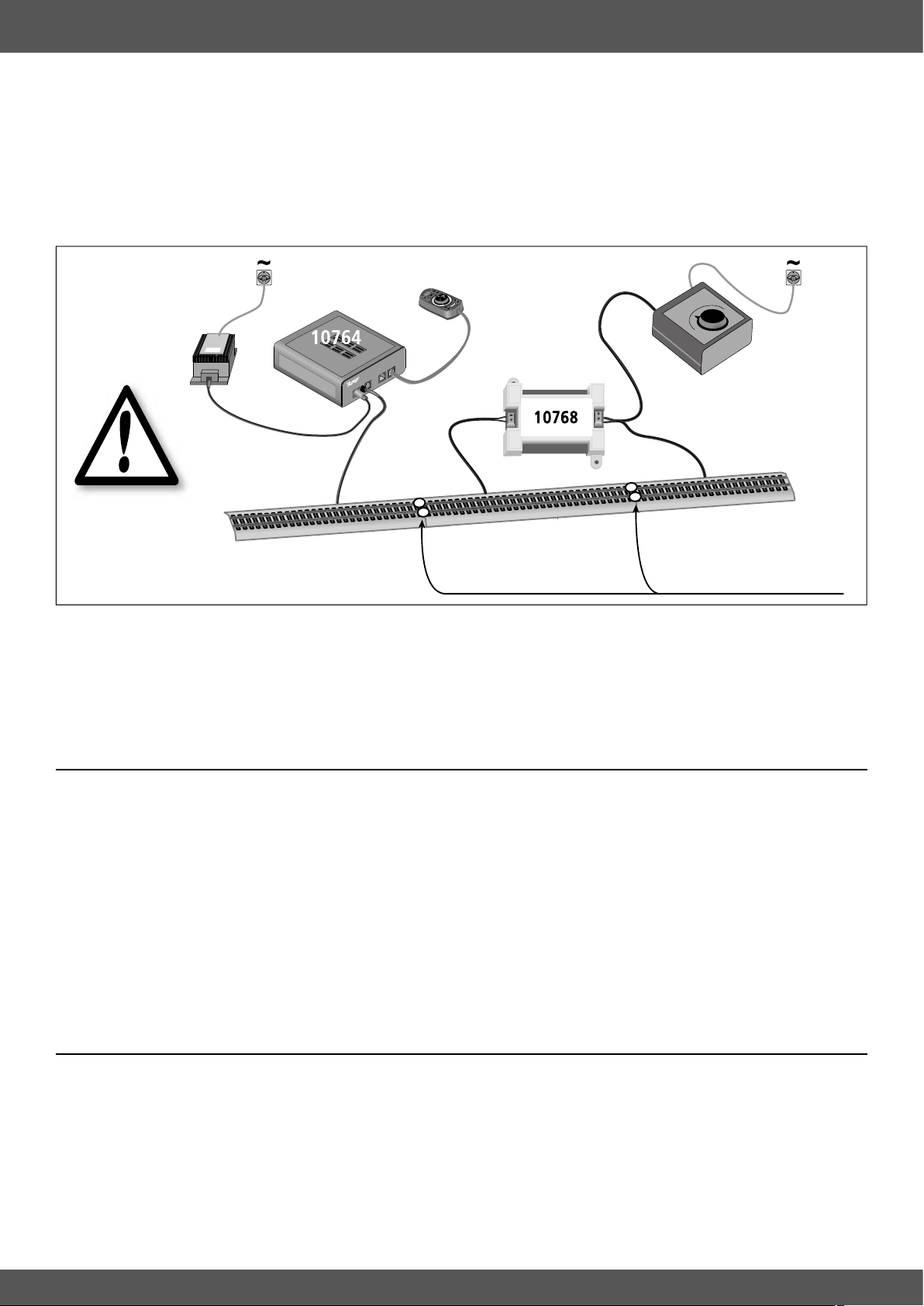

Korridor-Gleis(ca.1Zuglänge)

Corridor track(appr.one train length)

Zonedetransition(longuear d'untrain)

Vía decorredor (aprox.la longitud de1tren)

Zweiseitige Gleisisolierung

Both sided track isolation

Isolations bipolaires

Aislamiento de la vía en ambos lados

Analog - Transformator

Conventional transformer

Transformateur régulateur

Transformador de regulación

Lokmaus 2

PowerMouse

Loco-Souris type 2

10760/10790/10860

Verstärker

Master Unit

Amplificateur

Amplificador

Transformator

Transformer

Transformateur

Transformador

42517

42521

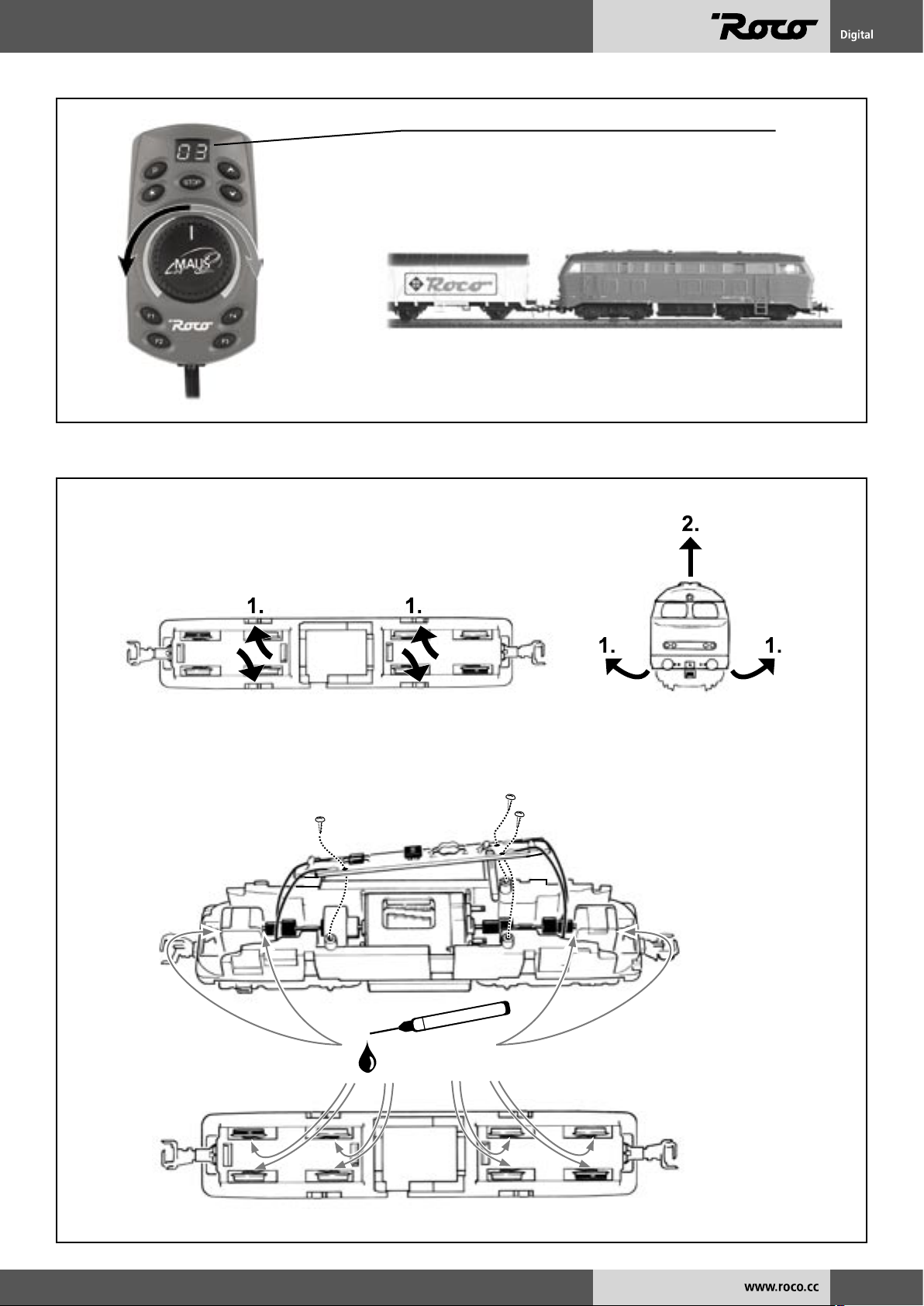

Display zeigt „03“ (werkseitig programmierte Lokadresse)

Window display shows “03” (the factory-set address of the locomotive)

L’écran lumineux af che l’adresse «03» (adresse en sortie de l’usine)

La pantalla indica “03” (dirección de locomotora programada de fábrica)

Symbolische Darstellung

Symbolic illustration

Illustration  gurative

Representación simbólica

Wartung • Service • Service • Mantenimiento

Betrieb • Operation • Exploitation • Funcionamiento

Demontage des Lokgehäuses:

Removal of the locomotive body shell:

Démontage de la caisse de la locomotive :

Schmierung der Lok nach ca. 30 Betriebsstunden (wenig Öl!)

Lubricate locomotive after running approx. 30 hours (use oil sparingly!)

Graissage de la locomotive environ toutes les 30 heures (une seule goutte d’huile suf t !)

ROCO-Öler Art.-Nr. 10906

ROCO oiler art.no. 10906

Graisseur ROCO réf. 10906

â Die Anschlußdrähte sowohl des Gleises, als auch die des Verstärkers

keinesfalls in die Steckdose stecken.

â Verwenden Sie aus Sicherheitsgründen bitte nur den der Packung

beiliegenden Transformator! Er ist kein Spielzeug und nur für die Ver-

wendung in trockenen Räumen bestimmt.

â Prüfen Sie den Transformator regelmäßig auf Schäden. Im Schadensfall

darf er bis zur vollständigen Reparatur nicht mehr benutzt werden.

â Vor Reinigung von Schienen, Lok und Zubehör den Transformator aus

der Steckdose ziehen.

â Dieses Start-Set ist nicht für Kinder unter 3 Jahren geeignet.

â The connection wires of the tracks as well as those of the transformer must

never be plugged into the wall receptacles.

â For safety reasons please use only the transformer which is supplied with

the set. This is not a toy and must be used indoors only.

â Check the transformer regularly for damage. If damaged, it must be re-

placed.

â Unplug the transformer before cleaning track, locomotives or accessories.

â This Start-Set is not suitable for children under 3 years age.

â Le l de raccordement du transformateur au régulateur manuel ainsi que

celui connectant les rails au régulateur ne doivent jamais être raccordés

aux prises du secteur.

â Pour des raisons de sécurité n‘utilisez que le transformateur mural fourni

avec ce coffret! Ce n‘est pas un jouet et ne doit être utilisé que dans des

locaux secs.

â Vériez régulièrement le transformateur. S‘il est endommagé son utilisa-
