SP301585 SP301582-10 SALTOGEOGRIPA SALTOGEOGRIPH SP201587
PRODUKTBESCHREIBUNG
SALTO GEO ist ein batteriebetriebener elektronischer Zylinder, der alle Vorteile einer Zugangs-
kontrolllösung ohne aufwändiges Verkabeln von Türen bietet, sodass Sie praktisch jede Tür
überwachen und kontrollieren können.
Der SALTO-GEO-Zylinder mit europäischem Prol passt zu den meisten Europrol-Türen mit
Einsteckschlössern für europäische Prolzylinder.
Diese drahtlose und autonome elektronische Lösung zur Zugangskontrolle ist ideal für den
Einbau in nahezu alle Holztüren – einschließlich antiken oder Sicherheitstüren –, Metalltüren,
Metallrahmentüren und Glastüren.
Der Schlüssel ist stets sicher aufzubewahren, so dass er nur dem Berechtigten zugän-
glich ist.
Bei Schlüsselverlust ist der EZ unverzüglich auszutauschen oder durch Änderung der
Codierung auf eine neue Schließung umzustellen bzw. die Codierung des verlorenen
Schlüssels zu sperren/löschen.
LIEFERUMFANG
Das Paket mit dem elektronischer Zylinder SALTO GEO enthält folgende Bestandteile:
• elektronischer Schließzylinder SALTO GEO
• 1 Lithium-Batterie CR2
• Installationsanleitung
• 1 M5-Schraube zum Fixieren des Zylinders am Einsteckschloss
• 1 Sperrschraube für den Knauf
Für Wartungsaufgaben am Zylinder (z. B. Batteriewechsel oder Einbau
von Doppelknaufzylindern) empehlt SALTO den Kauf des separat er-
hältlichen Einbauwerkzeugs für SALTO Geo (SP220764).
ZUBEHÖR
• SALTO-Inbusschlüssel 2,5 mm für SALTO GEO zum Demontieren des Drehknaufs
(SP301585)
• SALTO CR2-Batterie für SALTO-GEO-Zylinder (SP301582-10)
• Griffmanschette A für SALTO-Geo-Zylinder (SALTOGEOGRIPAx)
• Griffmanschette H für SALTO-Geo-Zylinder (SALTOGEOGRIPHx)
• SALTO-Messwerkzeug für Eurozylinder, für die Montage (PZ) (SP201587)

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
5
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
GxE3
GxE1 GxE2
le 10
38Ø
43
38Ø
43
le 10
L
le li
L
43
38
Ø
le li
L
38
Ø
43
le li
L
43
38Ø
le li
L
38Ø
43
le li
L
38Ø
43
*leli
L
38Ø
43
10
 17
33
le 30/100
30/100
38
Ø
43
le li
L
38
Ø
43
12 h
20°
20°
60°
60°
12 h
120°
120°
Zylinder mit
Panikfunktion
MODELLPALETTE SALTO GEO
Modelle
E1 = Europrofil-Halbzylinder
GxE11xxxxx
E2 = Euro-Profilzylinder mit Drehknauf
GxE21xxxxx
E3 = Europrofil-Doppelzylinder, Doppelknauf
GxE31xxxxx
Abmessungen
E1 = Europrofil-Halbzylinder
GxE11xxxxx
E2 = Euro-Profilzylinder mit Drehknauf
GxE21xxxxx
E2 = Euro-Profilzylinder mit Drehknauf, Panikfunktion
GxE21xxxxxA
E3 = Europrofil-Doppelzylinder, Doppelknauf
GxE31xxxxx
Profilzylinder PZ
Panikfunktion
• Der Zylinder ist mit einem Mecha-
nismus ausgestattet, der sicher-
stellt, dass der Schließbart in eine
denierte Position zurückgestellt
wird, in der es zu keiner Beein-
trächtigung der Schlossfunktion
kommen kann.
• Die Schließbartposition wird
in einem Bereich von +/– 120°
um die 12-Uhr-Stellung (oben)
zurückgestellt.
• Für die Panikfunktion muss die
Innenlänge (li) des Zylinders
mindestens 35 mm betragen.
• Die Panikfunktion ist nicht für
Zylinder mit Doppellesegerät
erhältlich.

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
6
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
ZERTIFIZIERUNG
CE
Schutz vor dem Betreten von Gefahrenbereichen, Schutz vor dem Eindringen von
Fremdpartikeln und schädlichem Wassereintritt
IP-Klasse: IP66
Mechanische Zertizierung gegen Vandalismus
EN1303
SKG***
VDS Bz+
TECHNISCHE DATEN
Spannungsbedarf: 1 Lithium-Standardbatterie CR2
Umgebungsbedingungen: –20 °C / 60 °C
Anzahl Öffnungsvorgänge: bis 40.000 Öffnungen mit 1 Batterie
Zugangskontrollsysteme:
Für ROM-Systeme ist die Software „SALTO Pro Access ROM“
erforderlich.
Für LS-Systeme ist die Software „SALTO Pro Access RW“ oder „HAMS
RW“ erforderlich.

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
7
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
Maximale Anzahl Türen pro System
Maximale Einträge im Schließprotokoll
Zeitzonen
Zeitperioden
Kalender im System
Benutzergruppen
Maximale Anzahl Nutzer pro Tür 1000 4000000
16000 64000
680 1000
30 256
20 256
4 256
unbegrenzt
unbegrenzt
unbegrenzt
Software zur Verwaltung ProAccess
ROM
ProAccess
HAMS
(SQL verfügbar)
unbegrenztZonen im System
ROM
System
RW
System
MERKMALE DER ZUGANGSKONTROLLE
Öffnungsmodi
Standard: stets verschlossen; gültige Karte für den Zugang erforderlich
Automatisches Öffnen: 8 Zeitschaltpaare pro Tag zum Entriegeln (Zugang
ohne Karte) und Verriegeln möglich, abhängig von Kalender und Zeitperioden
(nur ROM- und RW-Systeme)
Toogle: gültige Karte zum Schließen und Öffnen verwenden
(ROM- und RW-Systeme)
Zeitgesteuerter Toogle: gültige Karte zum Schließen und Öffnen verwenden,
planabhängiger Wechsel zwischen Standard- und Wechselmodus
(ROM- und RW-Systeme)

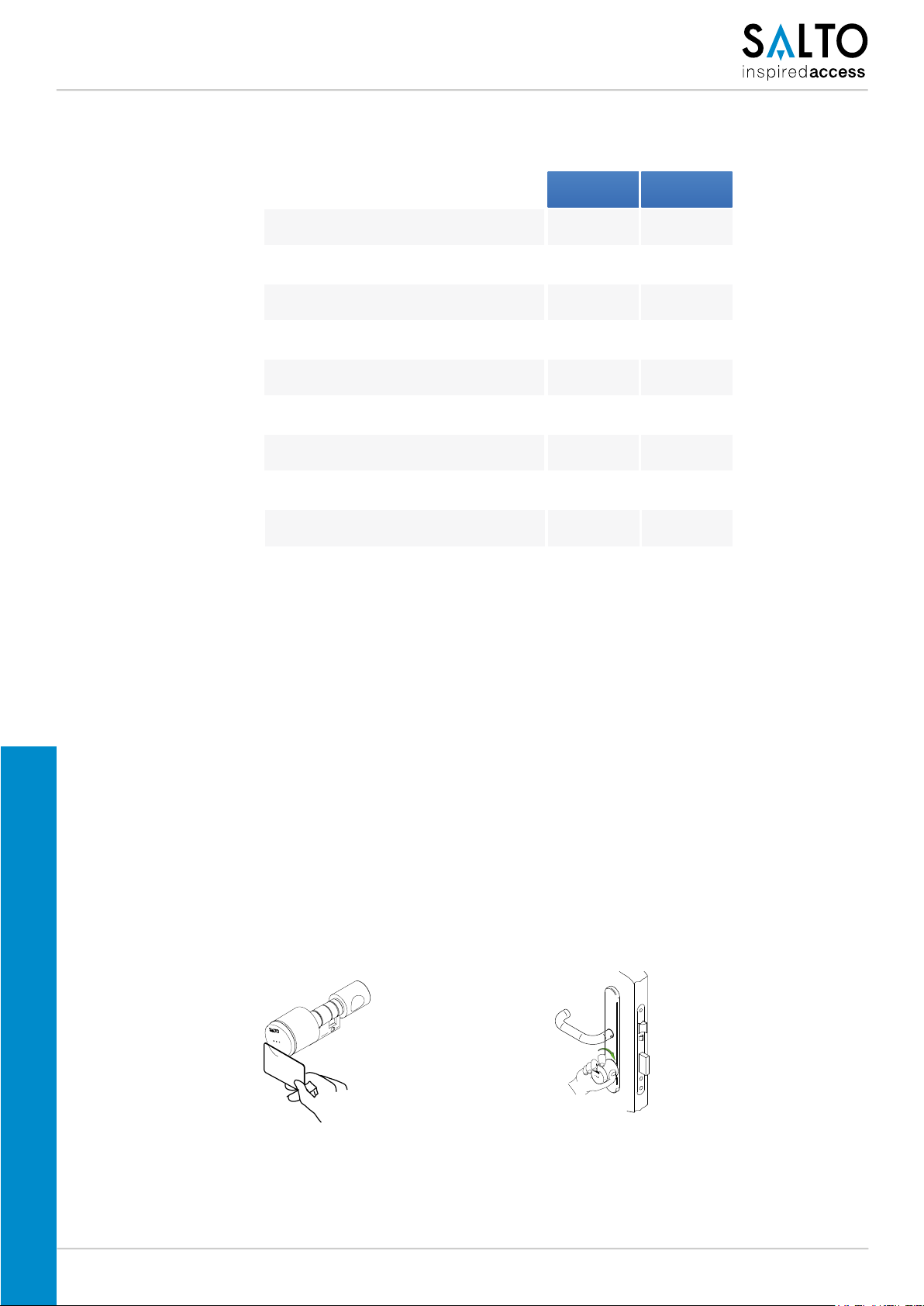

Verwenden des Schließzylinders
Gültige Karte
verwenden
Knauf drehen, um
Falle und Riegel zu
öffnen

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
8
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
MONTAGE
1 – Auspacken
2 – Zum Einlegen der Batterie Knauf demontieren
3 – Batterieschutz entfernen
4 – Zylinder für Türmontage vorbereiten
(für Modell GxE2)
CLICK !
PAIRED*
CLICK !
2.5 mm
M
a
x
.
L
e+
3
M
i
n
.
L
e
L
i
L
e
SP220764
(nicht enthalten)
Inbusschlüssel 2,5
mm
(nicht enthalten)
Schraubendreher PH2
(nicht enthalten)
Sperrschraube für den
Knauf
(enthalten)
Batterie CR2
(enthalten)
Wichtig: Der Knauf ist eindeutig mit dem Zylinder gekop-
pelt und kann nicht durch einen anderen SALTO-Knauf
ersetzt werden.
KLICK
Schraubendreher Torx10
(nicht enthalten)

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
9
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
lile
0 - 3mm max.
360ºx3
PAIRED*
MONTAGE
4 – Zylinder für Türmontage vorbereiten (für Modell GxE3)
Einen Knauf entfernen, damit der Zylinder in die Öffnung gesteckt werden kann
Für eine korrekte Montage
5 – An der Tür befestigen
6 – Mit dem Einsteckschloss verschrauben
Außenknauf
Bei korrekter Montage ist der Knauf
3 mm von der Türoberäche
entfernt.
Programmieren Sie unbedingt
den Zylinder, bevor Sie die Tür
schließen.
Modell GxE2 Modell GxE3
Tür

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
10
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
PIEEEEP PIEEEEP PIEEEEP PIEEEEP
BATTERIEN

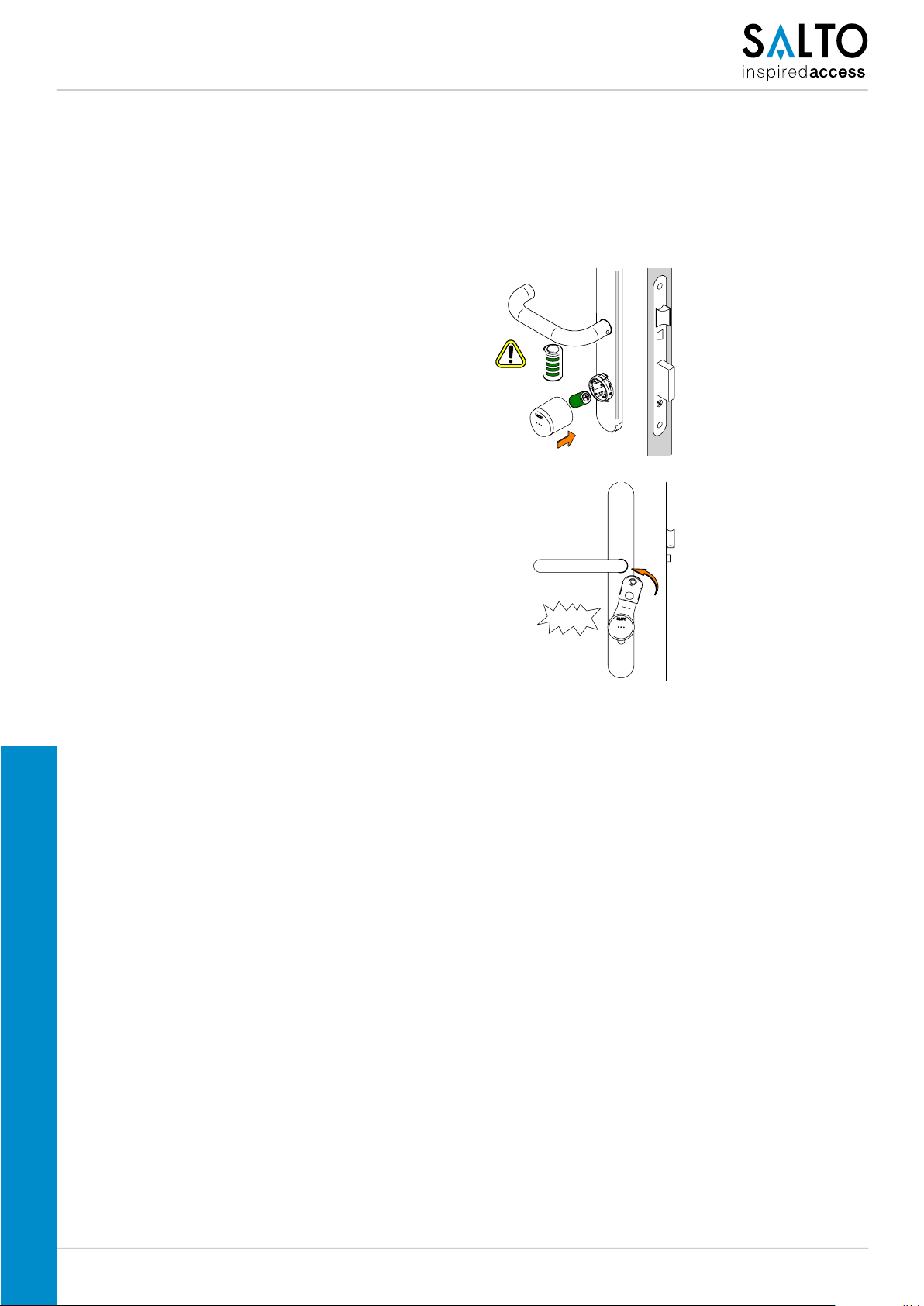

Schwache Batterie
Vier lange, tiefe Töne zeigen eine geringe Restkapazität der Batterie an. Wenn Sie diesen Hinweis ignorieren,
funktioniert das Schloss nicht mehr.
Leere Batterie
Ist eine Batterie vollständig leer, funktioniert das Schloss in keiner Betriebsart mehr, d. h., der
Außendrücker lässt sich nicht gegen unberechtigten Zugang verriegeln und der Innendrücker
lässt sich im Notfall nicht mehr öffnen. Sobald der Zylinder mit einer neuen Batterie bestückt wird,
können alle zuvor programmierten Schlüssel wieder verwendet werden; der Speicherinhalt bleibt
bei einem Stromausfall erhalten.
Wechseln der Batterien
Der neue SALTO-Geo-Zylinder ermöglicht einen Batteriewechsel bei geschlossener Tür, sodass
Sie eine leere Batterie jederzeit mithilfe des Werkzeugs SP220764 ersetzen können.
1 – Knauf demontieren
2 – Batterie entnehmen

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
11
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
NUR
NEUE BATTERIE
CLICK !
BATTERIEN
3 – Neue Batterie einlegen
4 – Knauf montieren

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
12
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.

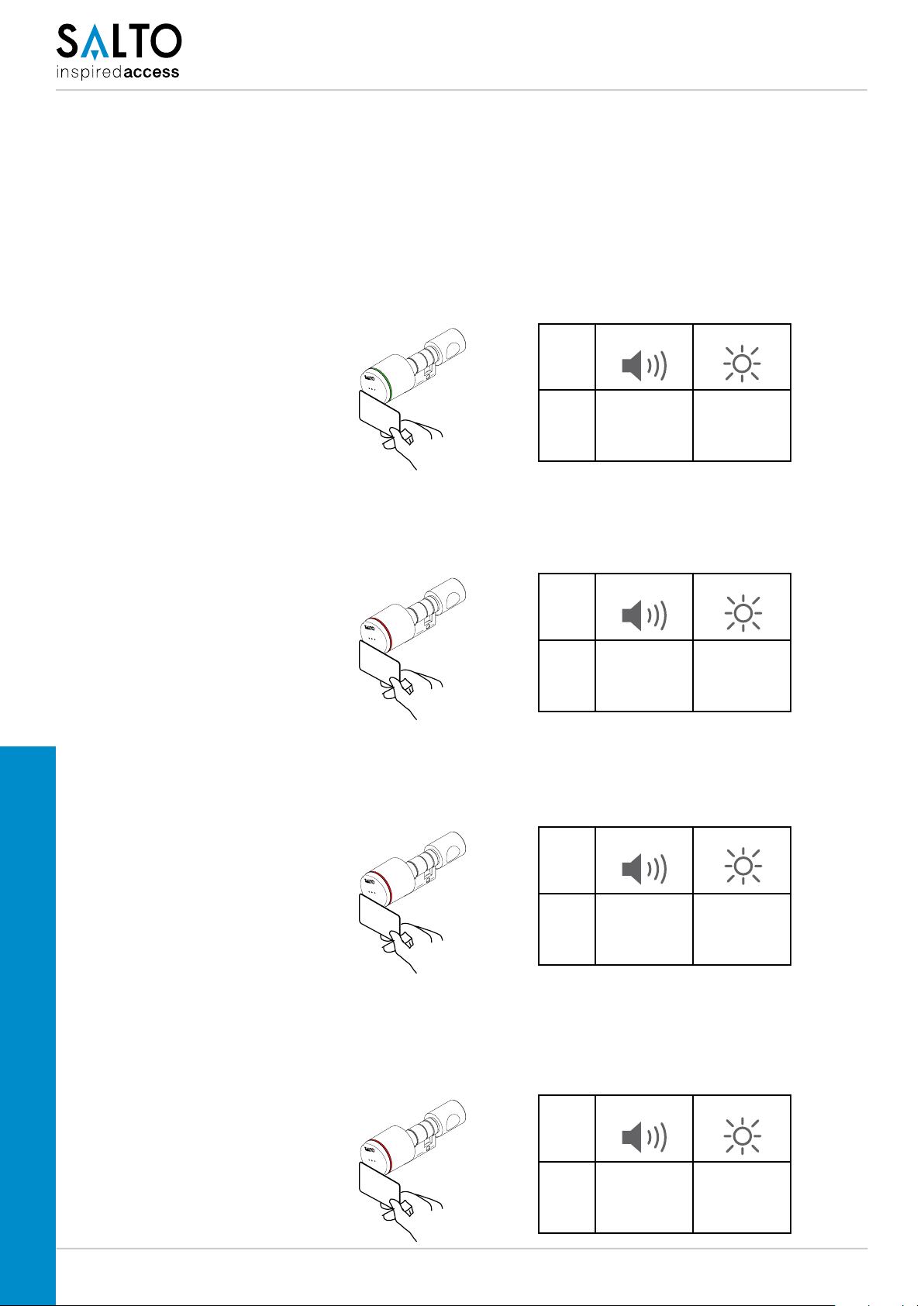

PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
3 kurze
hohe Töne
3 kurze
grüne Leucht-
signale
10 sehr kurzer
Ton
1 langes
rotes Leucht-
signal
PIEP
2 kurze
tiefe Töne
2 kurze
rote Leuchtsig-
nale
PIEP
4 kurze
tiefe Töne
4 kurze
rote Leuchtsig-
nale
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige
SIGNALE FÜR SALTO GEO
Zugang gewährt
Nach dem Vorzeigen eines gültigen Bedienschlüssel wird der Zugang gewährt.
Karte abgelehnt
Wird ein für diese Tür nicht berechtigter Bedienschlüssel vorgezeigt, wird kein
Zugang gewährt.
Zugangsdauer abgelaufen
Wurde eine gültige Bedienkarte vorgezeigt und die Tür geöffnet, wird der
Zylinder nach wenigen Sekunden mittels Zeitabschaltung wieder verriegelt.
Batterie schwach
Wurde eine gültige Bedienkarte vorgezeigt und die Tür geöffnet, weisen 4 rote optische
Signale vor dem Zugang auf den Status der Batterie hin.
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
13
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
SIGNALE FÜR SALTO GEO
Batterie gewechselt (Zurücksetzen der Elektronik)
Beim Wechseln der Batterien erfolgt stets auch ein Zurücksetzen der Elektronik. Der
Zylinderspeicher wird dabei nicht gelöscht. Das Zurücksetzen wird über ein orangefarbe-
nes Leuchtsignal und eine Tonfolge angezeigt.
Zugang gewährt + Wechsel (ROM- und RW-Systeme)
Wird eine gültige Bedienkarte mit Wechselfunktion vorgezeigt, wird der Wechselmodus
des SALTO-GEO-Zylinders aktiviert. Das wird durch eine Folge hoher und tiefer Töne sowie 4
grüne Leuchtsignale angezeigt.
PIEP
3 kurze
hohe Töne
3 orangefarbe-
ne Leuchtsig-
nale
PIEP
1 tiefer
1 hoher
1 tiefer
1 hoher
1 tiefer
1 hoher
1 tiefer
1 hoher
Ton
4
grüne Leucht-
signale
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
14
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
1 hoher Ton
und
1 tiefer Ton
1 kurzes
grünes
und 1 langes
rotes Leucht-
signal
SIGNALE FÜR SALTO GEO
Wechselmodus beenden (ROM- und RW-Systeme)
Wird bei aktiviertem Wechselmodus eine gültige Bedienkarte mit Wechselfunktion
vorgezeigt, wird der Wechselmodus des SALTO-GEO-Zylinders deaktiviert. Das wird durch eine
Abfolge von grünem und rotem Leuchtsignal angezeigt.
Getriebefehler
Beim Vorzeigen einer gültigen Bedienkarte erscheint eine Folge von orangefarbenen
Leuchtsignalen und es ertönen mehrere hohe Signale sowie ein weiteres langes orangefarbenes
Leuchtsignal. Es liegt ein Schaden am Zylindergetriebe vor.
Sicherheitsfehler
Ständiges Blinken und mehrere hohe Töne sowie ein langes rotes Leuchtsignal bedeu-
ten, dass Knauf und Zylinder nicht zueinander passen und daher in dieser Kombination nicht
montiert werden können. Bitte verwenden Sie den Zylinder nur mit dem mitgelieferten Knauf.
PIEP
hohe Töne +
tiefer Ton
orangefarbe-
nes Dauersig-
nal + langes
orangefarbe-
nes Leucht-
signal
PIEP
hohe Töne +
tiefer Ton
orangefarbe-
nes Dauersig-
nal + langes
rotes Leucht-
signal
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
Piep
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
PIEP
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige
Tonsignal Optische Anzeige

SP221535_01-19
www.saltosystems.com
SALTO Systems - Handbuch SALTO Geo
15
VERTRAULICH: Dieses Dokument enthält vertrauliche und nur für einen gewissen Personenkreis bestimmte Informationen.
Die Reproduktion des Dokuments oder seiner Teile ist nur mit vorheriger schriftlicher Zustimmung von Salto Systems S.L. erlaubt.
SALTO behält sich das Recht vor, technische Daten, Designs und Funktionsumfang ohne Vorankündigung zu ändern.
Das verwendete Papier ist FSC-zertiziert.

SP221535_01-19
www.saltosystems.com
SALTO Systems - SALTO Geo user manual
16
CONFIDENTIAL - This document contains condential and privileged information.
The reproduction of any part of the document is strictly prohibited without the prior written consent of Salto Systems S.L.
SP301585 SP301582-10 SALTOGEOGRIPA SALTOGEOGRIPH SP201587
PRODUCT DESCRIPTION
SALTO GEO cylinder is a battery operated electronic cylinder that brings all the advantages and
benets of an access control without wiring the door reducing installation costs and allowing you
to control and manage virtually anykind of door.
The SALTO GEO cylinder European prole is specially designed to t most Euro prole doors that
are equipped with a European prole cylinder mortise lock.
A wire free fully stand alone electronic access control solution, it is suitable for installation in
almost every type of wooden door including antique or listed wooden doors, metal and metal
framed doors and glass doors.
The key is always to be stored securely so that it is accessible only to the authorised
person.
If a key gets lost, the electronic cylinder is to be replaced immediately or, by changing
of the codication put to a new coding respectively to block/delete the coding of the lost
key.
WHATS ON THE BOX
When you purchase a SALTO GEO electronic Cylinder you get:
• SALTO GEO electronic cylinder
• 1 lithium battery CR2type
• Installation guide
• 1 M5 screw to x the cylindor onto the mortise lock
• 1 Knob blocking screew
For the mantainance of the cylinder in order to perform replacemnt of bat-
teries or the installation of double knob cylinders, electric swith cylinders
SALTO Recommends to purchase the SALTO Geo Installation tool
(SP220764) sold separately.
ACCESSORIES
• SALTO 2,5 mm Allen key for SALTO GEO to remove the thumbturn. (SP301585)
• SALTO CR2 battery for SALTO GEO cylinders. (SP301582-10)
• SALTO Geo cylinder grip A. (SALTOGEOGRIPAx)
• SALTO Geo cylinder grip H. (SALTOGEOGRIPHx)
• SALTO euro cylinder measuring key for installers (PZ). (SP201587)

SP221535_01-19
www.saltosystems.com
SALTO Systems - SALTO Geo user manual
17
CONFIDENTIAL - This document contains condential and privileged information.
The reproduction of any part of the document is strictly prohibited without the prior written consent of Salto Systems S.L.
SALTO GEO RANGE
Models
E1 = Half Euro profile cylinder.
GxE11xxxxx
E2 = Euro profile cylinder with thumbturn.
GxE21xxxxx
E3 = Euro profile double cylinder, double knob.
GxE31xxxxx
Dimensions
E1 = Half Euro profile cylinder.
GxE11xxxxx
E2 = Euro profile cylinder with thumbturn.
GxE21xxxxx
E2 = Euro profile cylinder with thumbturn
Antipanic function.
GxE21xxxxxA
E3 = Euro profile double cylinder, double
knob.
GxE31xxxxx
GxE3
GxE1 GxE2
le 10
38
Ø
43
38
Ø
43
le 10
L
le li
L
43
38
Ø
le li
L
38
Ø
43
le li
L
43
38
Ø
le li
L
38
Ø
43
le li
L
38
Ø
43
*leli
L
38
Ø
43
10
 17
33
Profile cylinder PZ
Panic Function
le 30/100
30/100
38Ø
43
le li
L
38Ø
43
12 h
20°
20°
60°
60°
12 h
120°
120°
Panic Function
cylinder
• The cylinder has a mechanism to
ensure that the cylinder cam re-
sets to a position where it doesn’t
interfere in the lock operation.
• The cam’s position is corrected
from 12 h +/- 120º to 12 h+/-120º.
• The panic function requires a
cylinder minimum interior length
(li) of 35mm.
• The panic function is not compati-
ble with double reader cylinder.

SP221535_01-19
www.saltosystems.com
SALTO Systems - SALTO Geo user manual
18
CONFIDENTIAL - This document contains condential and privileged information.
The reproduction of any part of the document is strictly prohibited without the prior written consent of Salto Systems S.L.
CERTIFICATIONS
CE
Protection against access to hazardhous areas, resistance against ingress of
foreign particules and detrimental entry of water
IP protection: IP66
Mechanical certications against vandalisme
EN1303
SKG***
VDS Bz+
TECHNICAL DATA
Current required: 1 Lithium standard battery CR2
Environmental conditions: -20ºC / 60ºC
Number of openings: Up to 40,000 on 1 battery
Access control systems:
ROM System - Software required SALTO Pro Access ROM
RW System - Software required SALTO Pro Access RW or HAMS RW

SP221535_01-19
www.saltosystems.com
SALTO Systems - SALTO Geo user manual
19
CONFIDENTIAL - This document contains condential and privileged information.
The reproduction of any part of the document is strictly prohibited without the prior written consent of Salto Systems S.L.
ACCES CONTROL FEATURES
Opening modes
Standard: locked at all times. Need of a valid card to get access.
Automatic openings: 8 pairs of “hands free”(no card needed to access) timed
lock and unlocks per day subject to calendar and time periods (ROM and RW
systems only).
Toogle: present valid card to lock, present valid card to unlock
(ROM and RW systems).
Timmed Toogle: present valid card to lock, present valid card to unlock de
pending on schedules to switch between standard mode and Toogle mode
(ROM and RW systems).
Operation of the cylinder
Maximum number of door per system
Maximum events on lock audit
Timezones
Timeperiods
Calendars in system
User groups
Maximum number of user per door 1000 4000000
16000 64000
680 1000
30 256
20 256
4 256
unlimited
unlimited
unlimited
Management software ProAccess
ROM
ProAccess
HAMS
(available SQL)
unlimitedZones in System
ROM
System
R&W
System
Present a valid card Turn the knob to
retrieve the latch
and deadbolt

SP221535_01-19
www.saltosystems.com
SALTO Systems - SALTO Geo user manual
20
CONFIDENTIAL - This document contains condential and privileged information.
The reproduction of any part of the document is strictly prohibited without the prior written consent of Salto Systems S.L.
INSTALLATION
1 - unpack
2 - Remove the knob to connect the battery
2 - Remove the battery protection
3 - Prepare the cylinder for the installation on the door
(for model GxE2)
SP220764
(not included)
2,5 mm allen key
(not included)
Torx10 screw driver
(not included)
Knob blocking screw
(included)
CR2 battery
(included)
CLICK !
PAIRED*
CLICK !
Important: the knob is uniquely paired to the cylinder,
and will not work if you switch in a different SALTO knob.
2.5 mm
M
a
x
.
L
e+
3
M
i
n
.
L
e
L
i
L
e
PH2 screw driver
(not included)
