Sawo SCANDIFIRE User manual

SUOMI /ENGLISH
MANUAL
KÄYTTÖOHJEET
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Vastukset
Heating Elements

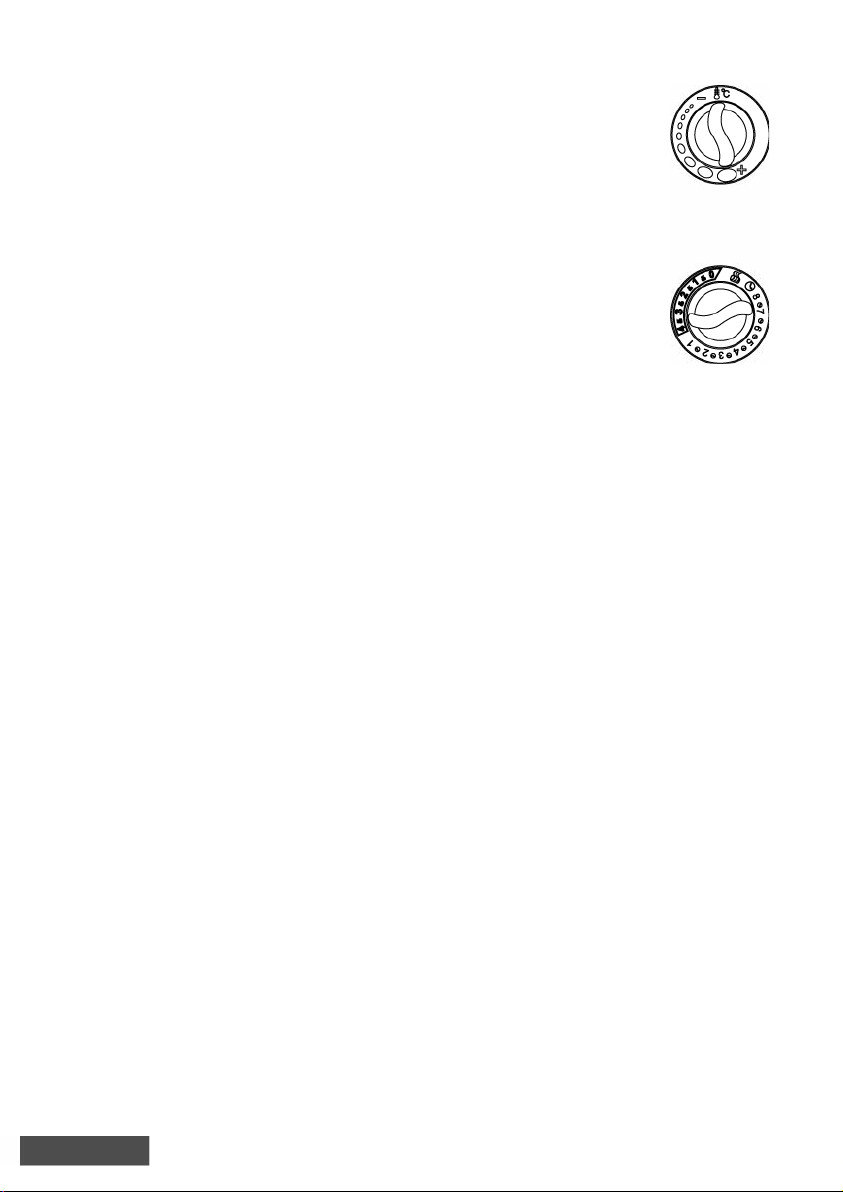

Ajastin
Timer
Termostaatti
Thermostat
Sarjanumero
Serial Number
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
SÄHKÖKIUAS
ELECTRIC
SAUNA HEATER
SCANDIFIRE
SCA-45NB-DRF
SCA-45NS-DRF
SCA-60NB-DRF
SCA-60NS-DRF
SCA-80NB-DRF
SCA-80NS-DRF
SCA-90NB-DRF
SCA-90NS-DRF
Congratulations on your purchase of SAWO Dragonfire sauna heater.
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.

SUOMI
2
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
COVERING THE HEATER
CAUSES FIRE HAZARD
PEITTAMINEN AIHEUTTAA
PALOVAARAN
KATSO OHJEISTA TÄRKEÄT
LISÄOHJEET
Turvaohjeet käyttäjälle
Turvaohjeet asentajalle
Kiukaan asentaminen
Ohjauskeskuksen kääntäminen
Kiuaskivet
Kytkentäkaavio
Vastukset
Tekniset tiedot
Ohjaussäätimet
Saunahuoneen lämmitys
Eristys
Ilmanvaihto
Häiriötilanne
Scandia kiukaan varaosat
4
6
8
10
10
12
13
13
14
14
16
16
18
18
SISÄLLYSLUETTELO
Ylikuumenemissuojan
palautuspainike
Reset Button Hole

3
ENGLISH
Safety Instructions for the User
Safety Instructions for the Technician
Heater Installation
Repositioning of the Built-In Control Unit
Heater Stones
Electrical Diagram
Heating Elements
Technical Data
Control Settings
Heating of the Sauna
Insulation
Air Ventilation
Malfunctions
Scandia Heater Spare Parts
5
7
9
11
11
12
13
13
15
15
17
17
19
19
TABLE OF CONTENTS

4
Turvaohjeet
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
SUOMI
Älä anna lasten leikkiä kiukaalla.
Älä käytä kiuasta grillinä.
Älä laita puita kiukaalle.
Älä peitä kiuasta, se aiheuttaa palovaaran.
Älä kuivaa vaatteita kiukaalla, se aiheuttaa palovaaran.
Älä istu kiukaalla, se on todella kuuma ja aiheuttaa palovammoja.
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.
Se vähentää kiukaan käyttöikää.
Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.
(Katso sivu 8).
Varmista ettei kiukaalla tai sen turvaetäisyyksien sisällä ole syttyvää
materiaalia ennen ajastimen päälle kytkemistä.
Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä
ilman valvontaa.

5
ENGLISH
Safety Instructions
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 9.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.

6
SUOMI
Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu
sähköasentaja
Asentajalle:
Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet
valmistajan käyttöohjeesta (Kuva 1)
Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,
että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.
Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja
ohjauspaneeli asentaa saunan ulkopuolelle.
Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos
sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen
asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki
esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat
saunan maximi ja minimi koot (Kuva 7)
Varmista, että saunan ilman vaihto on riitävä ja asianmukainen
(Kuva 8)

7
ENGLISH
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 1).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
When positioning the sauna heater, observe the minimum safety
distances (see Fig. 1).
Observe the specifications on volumes of the sauna cabin (see Fig. 7).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 8).
For Technicians:

8
SUOMI
Kuva 1
Fig. 1
1900
150
1200
A
20
20
225
380
BD
C
Remove the carton from the
heating elements before installing
the heater as it is only intended to
protect them during shipment.
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.
Huom!
Note
On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama
ilmankiertoyhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata
vähimmäisetäisyyksiäturvallisuussyistä (kuva 1). Noudata annettuja kuutiotilavuuksia
(kuva 7). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden
sähkökiukaan.
Varmista ettäseinä, johon asennat kiinnitystelineen on tarpeeksi tukeva
(esimerkiksivahvistukset paneelissa) tai tue seinäpaksulla levyllä estääksesi kiukaan
putoamisen.Kiinnitä kiukaan teline seinään. Ruuvit (6 kpl) ovat mukana telineen
asentamista varten.Ripustaaksesi kiukaan telineeseen, nosta kiuas ja sovita kiukaan
takana olevat kannattimettelineen yläosassa oleviin uriin. Kiristävähintään yksi
sivuruuvi estääksesi kiukaanliikkumisen.
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja turvallisuuden ja
luotettavuuden varmistamiseksi.Väärät kytkennät voivat aiheuttaa oikosulkuja ja
palovaaran(kytkentäkaavio kuva 6).Sähkökaapeli pitää yhdistää ohjausyksikön sisällä
olevaan riviliittimeen kaapelikotelon läpi.Johdon täytyy olla tyyppiä HO7RN-F tai
vastaava.Tehdäksesi tämän ohjausyksikköpitää avata(kuva 3A). Ensiksi, vedä
lämpötilansäätimen nuppi pois löytääksesi ruuvit,jotka pitävätsuojakuorta
paikoillaan.Toiseksi, avaa nupin alta löytämäsi ruuvit sekäohjausyksikönpohjasta
(molemmilta puolilta). Irrota suojakuori ja asenna sähkökaapeli
kaapelikoteloontyöntämälläse pohjassa olevan reiän läpi (kuva 4). Asenna kaapelit
tiukasti riviliittimeen. Laita suojakuori, ruuvit ja lämpötilansäätimen nuppi takaisin
paikoilleen.
Käytettäessäkiuas on erittäin kuuma.Välttääksesi kosketuksen kuuman kiukaan
kanssa, on suositeltavaa, ettäsen ympärille asennetaan suojakaide.Varaa ajastin- ja
termostaattisäätimien käytölle tarpeeksi tilaa (kuva 2).
Kiukaan asentaminen
Vähimmäisturvaetäisyydet (mm)
Minimum Safety Distance (mm)
Telineen asentaminenWall
Mounting Rack Installation
100
100
100
100
100
100
100
100
185
185
185
185
155
155
235
235
SCA-45NB-DRF
SCA-60NB-DRF
SCA-80NB-DRF
SCA-90NB-DRF
A B C D
60
60
60
60
50
50
50
50
135
135
135
135
155
155
235
235
SCA-45NS-DRF
SCA-60NS-DRF
SCA-80NS-DRF
SCA-90NS-DRF
A B C D

9
ENGLISH
Kuva 2
Fig. 2
It is recommended that the heater be placed on the wall nearest to the door. The
air circulation created by the door should work together with the hot air
generated by the heater. For safety and convenience, follow the minimum safety
distances as provided in Fig. 1.Follow the cubic volumes given in Fig. 7. Do not
install the heater to the floor or wall niche. Install only one heater in a sauna
room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in
sauna paneling) or reinforce the wall with a thick board to prevent the heater
from collapsing. Attach the heater to the wall with the aid of the mounting rack.
Screws (6 pieces) are provided for fastening of the rack to the wall. To affix the
heater to the rack, lift the heater and fit the nuts that are placed at the back of
the heater to the slots on both sides at the top of the rack. Lock at least one of
the side screws to prevent the heater from being accidentally moved.
A certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connections can cause electric shock or fire. Refer
to the electrical diagram in Fig.6.An electrical supply cable must be connected to
the terminal block inside the control unit through the cable channel. The cable
must be HO7RN-F type or its equivalent. To connect the cable, the control unit
must be opened (Fig. 3A). First, pull the temperature knob outward to uncover
the screws that hold the plastic cover. Second, remove the set of screws under
the temperature knob and at the bottom (both sides) of the control unit. Detach
the front plastic cover and finally insert the electrical supply cable into the cable
channel by simply slipping it through the hole at the bottom of the channel
towards the opening at the other end (Fig.4). Install the cables tightly to the
terminal block. Put back the front plastic cover, screws and temperature knob.
The heater gets very hot. To avoid the risk of accidental contact with the heater,
it is recommended that a heater guard be provided. Reserve enough space for
operation of the timer and thermostat knobs. Follow the directions given in Fig. 2.
Min. 20
Min. 20
Min 20
Heater Installation

10
SUOMI
Kuva 3A
Fig. 3A
1
2
3
3
Kuva 4
Fig. 4
Kuva 3B
Fig. 3B
4
4
Ohjauskeskuksen kääntäminen
Ohjauskeskuksen kääntäminen(Oikealle,vasemmalle ja keskelle).
Kiuaskivet
Kivien latominen kiukaaseen
Ohjausyksikön avaaminen
Opening of the Control Unit Ohjausyksikön kätisyyden
vaihtaminen
Repositioning the Built-in
Control Unit
Kaapelin yhdistäminen
Cable Connection
Piirretty ylösalaisin
Drawn upside-down
for a clearer view.
Irroita pohjalevyn ruuvit ja poista pohjalevy
Irroita ohjauskeskuksen ruuvit vastusten kiinnityslevystä(kuva 3A).
Irroita ohjauskeskus vastusten kiinnityslevystä.
Varovasti käännä ohjauskeskus halutulle puolelle(kuva 3B).
- Älä nosta ohjauskeskusta liian kauaksi vastusten kiinnityslevystä jotta
termostaatin sensorit ja sähkökiinnitykset eivät vaurioidu(kuva 4).
Sovita ohjauskeskus takaisin vastusten kiinnityslevyyn ja kiristä ruuvit.
Laita pohjalevy paikalleen ja kiristä ruuvit.
1.
2.
3.
4.
5.
6.
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan
höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet
poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin välein.
Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet ladotaan ohjeen
mukaisesti.Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa.
HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat
väärän kivilajin käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai
niiden aiheuttamista mekaanisista vaurioista.
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn
poistamiseksi. Kivien latomisessa kiukaaseen on huomioitava, että kiukaan läpi
virtaavan ilman kiertoa ei estetä koska tämä johtaa lämmityselementtien
ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen. Kivet on
ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkopäin
katsottuna. Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien
väliin vaan tällaiset kivet on poistettava. Kivet ovat ladottava siten, että elementit
eivät väänny ulos- tai sisäänpäin ja elementit eivät saa koskettaa toisiaan kivien
ladonnan tuloksena. Aseta ensiksi kivet kiukaan alaosaan avaamalla kiertolukko,
tämän jälkeen loput kivistä yläkautta. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kiven paloja ei kiukaaseen saa laittaa koska ne vaarantavat
ilman kierron ja voivat aiheuttaa lämmityselementtien ylikuumenemisen.
HUOM! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi aiheuttaa
kiukaan vaurioitumisen ja palovaaran. Normaalikäytössä kiukaissa kiviksi
suositellaan oliviini, oliviinidiabaasi tai peridiootti (esim. Parhaat Löylyt tms.) kiviä
läpimitaltaan alle 10 cm. Kivet tulee asettaa siten, että ne jättävät riittävästi
ilmavälejä esteettömälle ilmankierrolle.

11
ENGLISH
Kuva 5
Fig. 5
NO CERAMIC STONES
EI KERAAMISIA KIVIÄ
Reposition of the control unit facing the sides (right, left or center).
Remove the screws of the bottom cover.
Loosen the screws holding the control box (Fig. 3A).
Detach the control box from the heating element holder.
Carefully turn the control box to desired position (Fig. 3B). - Do not pull too
much the control box away from the heating element holder so that it will not
damage thermostat sensor and wiring connections (Fig. 4).
Fit the control box back to the heating element holder and tighten the screws.
Close the bottom cover and tighten the screws.
1.
2.
3.
4.
5.
6.
Repositioning of the Built-In Control Unit
The main purpose of the stones in the heater unit is to store enough energy to
efficiently vaporize the water thrown on top of the stones to maintain correct humidity
in the sauna room. The stones must be removed at least once a year or every 500
hours which ever occurs first. All stone crumbles must be removed from the heater unit
and replaced with new ones as described in the heater manual. The required amount of
stones is also listed in the manual provided. See Fig.5.
It is recommended that all stones should be rinsed to remove
any stains or dust that can cause unpleasant odour during the
first few times of using the heater. It is important that the
stones are loaded carefully in a way that they do not block air
circulation through the heater. Larger stones that won’t fit
between the heating elements must not be forced in place
instead they must be completely removed. Small crumble or
stone pieces smaller than 35mm in diameter must not be
loaded into the heater because they will block the air
circulation and will cause overheating and possible heating
element damage.
NOTE! Heating element damage due to overheating caused by
wrong kind of stones or stones which were wrongly loaded into
the heater is not covered by the factory warranty.
Heater Stones
Loading stones into the heater
NOTE! Never use the heater without stones as it may cause fire or damage the
heater. In household use recommended stones are Olivine, olivine diabase or
peridot in size less than 10 cm. Stones must be loaded into heater so that there
are space between stones for air circulation.

12
SUOMI
Kytkentäkaavio
Electrical Diagram
SCA-45NB-DRF
SCA-60NB-DRF
SCA-80NB-DRF
SCA-90NB-DRF
1 VAIHE / 3 VAIHE
1 PHASE /3 PHASE
Sähkölämmityksen
ohjaus
Control of Electric
Heating in the
Household
(usage is optional)
AJASTIN
TIMER TERMOSTAATTI
THERMOSTAT
SENSOR
SENSORER
(PREMIUM ONLY)
SCA-45NS-DRF
SCA-60NS-DRF
SCA-80NS-DRF
SCA-90NS-DRF
Erillinen ohjausyksikkö
Separate Control Unit
NL1L2 L3
400V 3N~
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
PL
PL
J1
N K(230V)
400V 3N~
H1
H2 H3
N NN U V W

13
ENGLISH
SCA150 SCA200 SCP200 SCA266 SCA300
Kuva 6
Fig. 6 Vastukset
Heating Elements
Kuva 7
Fig. 7 Tekniset tiedot
Technical Data
kW
kW
HEATER
MODEL
SAUNA ROOM SIZE OF HEATER SIZE OF
WIRE
DEPTH HEIGHTWIDTH
VOLTAGE
SUPPLY
HEATING ELEMENT
MIN MAX
TYPE
NUMBER (m
3
)mm(
2
)(mm)
kW
KIUAS- SAUNAN
TILAVUUS JÄNNITE KIUAS-
KIVET
(AMP.)
FUSE
KIUKAAN KOKO
KORKEUS
LEVEYS SYVYYS
HEIZELEMENT
TYYPPINUMERO
MALLI
JOHDON
POIKKIPINTA
4.5 kW
6.0 kW
8.0 kW
9.0 kW
4.5 kW
6.0 kW
8.0 kW
9.0 kW
SCA-45NB-DRF
SCA-60NB-DRF
SCA-80NB-DRF
SCA-90NB-DRF
SCA-45NS-DRF
SCA-60NS-DRF
SCA-80NS-DRF
SCA-90NS-DRF
3 x 1.5 kW
3 x 2.0 kW
3 x 2.66 kW
3 X 3.0 kW
3 x 1.5 kW
3 x 2.0 kW
3 x 2.66 kW
3 X 3.0 kW
3
5
7
8
3
5
7
8
6
8
13
14
6
8
13
14
290
290
290
290
290
290
290
290
450
450
520
520
450
520
520
520
5 x 1.5
5 x 1.5
5 x 2.5
5 x 2.5
5 x 1.5
3 x 1.5
5 x 2.5
5 x 2.5
515
515
515
515
410
410
410
410
8 + 4h
8 + 4h
8 + 4h
8 + 4h
separat
separate
separat
separate
separat
separate
separat
separate
18-22
18-22
18-22
18-22
18-22
18-22
18-22
18-22
3x10
3x10
3x16
3x16
3x10
3x10
3x16
3x16
SCA150
SCA200
SCA266
SCA300
SCA150
SCA200
SCA266
SCA300
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
SULAKE
OHJAUS
STONES CONTROL

14
SUOMI
AJASTIN
Ohjaussäätimet
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
ermostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
utomaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet,
kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu,
korjaa ongelma ennen kiukaan uudelleenkäyttämistä.
Nollausnappi sijaitsee termostaattikytkimen alla.
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika.
Käynnistääksesi kiukaan välittömästi käännä säädintä mihin
tahansa 1-4 tunnin välillä. Kiuas on päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8
tunnin välillä. Kun haluttu määrä tunteja on kulunut, kiuas
kytkeytyy päälle neljäksi tunniksi ellei sitä aiemmin kytketä pois
päältä.
TERMOSTAATTI Termostaatti
Thermostat
Ajastin
Timer
C
8
7
6
5
4
3
2
1
4
3
2
1
0
Saunahuoneen lämmitys
VAROITUS!
Savun ja hajun muodustuminen ensimmäisellä lämmityskerralla. Käyttämättömissä
lämmityselemmenteissä saattaa olla ainjeäämiä valmistusprosesseista. Ainejäämät voivat
haihtua lämmitettaa kiuasta ensimmäista kertaa. Ainjäämien hauhtuminen saattaa aiheuttaa
savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista.
Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan
lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle haitallisten
savukaasujen hengittäminen kuumennettaessa uusia lämmityselementtejä ensimäistä kertaa.
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen
suojaetäisyyksien sisällä ole mitään palavaa). Varmista, että saunan tuuletus on
rittävä ja asianmukainen. Teholtaan oikean kokoinen kiuas lämmittää saunahouneen
valmiiksi noin tunissa (kuva 8). Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C,
henkilökohtaisten mieltymysten mukaan. Liian suuritehoinen kiuas lämmittää saunan
liian nopeasti, jolloin kivet eivät ehdi lämmetä tarpeeksi. Tästä johtuen suurin osa
löylyvedestä valuu suoraan kiukaan läpi. Jos kiuas on saunahuoneeseen nähden
alitehoinen, saunan lämmittämiseen tarvitaan enemmän aikaa.
1. Säädä kiukaasta korkein mahdollinen lämpotila.
2. Kuumenna kiusta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahouneen tuulettua kunolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei moudosta savua tai hajua, voit alkaa
käyttää saunaa. Jos savua tai hajua muodostuu yhä, poistu saunahuoneesta
välittmastömasti ja vaiheet 1 - 4 uudelleen.

15
ENGLISH
THERMOSTAT
Control Settings
CAUTION!
Always check the sauna room before switching sauna heater on (to be sure that
there is no combustible things within the safety distances of the heater or on the
heater). Make sure that sauna room has been efficiently ventilated. If the output of
the heater is proper it will take about an hour to reach suitable temperature (Fig. 8).
The temperature in sauna room should be between +60 - + 90 °C, according to the
preference of user. Too powerful heater will heat sauna room too quickly and the
stones won't have enough time to warm. The water poured on the stones will not
evaporate, but flow into the stone holder. An underpowered heater, on the other
hand, would lead to an undesirably long heating period.
Smoke and odor formation when heating up for the first timeWork materials from
the manufacturing process will be present on the new heating elements. These
evaporate when the sauna heater is heated up for the first time. This produces
smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to
your health.
Perform the following steps when operating the sauna heater for the first time and
if the heating elements for the sauna heater have been changed. In this way you
will prevent damage to health due to the fumes and smoke produced when heating
up for the first time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the first time.
4. If no smoke or odor is produced the next time the sauna heater is heated up,
you can start to use the sauna. If smoke or odor is produced again, leave the sauna
cabin immediately and repeat the initial heating up process followed by ventilation.
Heating of the sauna
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating
time.
To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When the
specific number of hours is reached, the heater will start running and stay on for
up to 4 hours if you don´t turn it off earlier.
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The
reason for this could be too tightly placed sauna stones, heater´s location or
inappropriate ventilation. If this occurs, find out the cause and fix the problem
before resetting the safety sensor. The reset button is located below the
temperature knob.A
TIMER

16
SUOMI
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean
tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²)
eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan
tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (kuva 7).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää saunan
kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin. Kosteuseristys täytyy
sijoittaa lämpöeristyksen ja paneelien väliin. Saunan seinät ja katto on suositeltavaa
paneloida kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa
sisälle:
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva
ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja poistoilmaventtiilien sijainnit
vaihtelevat saunan mallista sekä omistajan mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 8A). Koneellista
ilmastointia käytettäessä tuloilmaventtiili voidaan asentaa vähintään 60 cm:n
korkeuteen kiukaan yläpuolelle (kuva 8B) tai kattoon kiukaan yläpuolelle (kuva 8C).
Näin asennettuna, ulkoa tuleva raskas kylmä ilma sekoittuu kevyeen kuumaan
kiukaasta tulevaan ilmaan, tuoden raikasta ilmaa saunojille. Suositeltava
tuloilmaventtiilin koko on 10cm.
Poistoilmaventtiili pitäisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä,
mieluiten lauteiden alle mahdollisimman kauas raitisilma-aukosta. Se voidaan
asentaa lähelle lattiaa, johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin
tai johtaa oven alitse kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan
kynnysraon on oltava vähintään 5 cm ja kylpyhuoneessa olisi suotavaa olla
koneellinen ilmastointi. Poistoilmaventtiilin pitää olla kaksi kertaa suurempi kuin
tuloilmaventtiilin.
Ilmanvaihto
Eristys
Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100
mm.
Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään
eristyksen päälle alumiinifolio sisäänpäin.
Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin.
Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon
väliin rako.
1.
2.
3.
4.

ENGLISH
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
17
A B C
Kuva 8
Fig. 8
The sauna must have proper insulation on the walls, ceiling and door. One square
meter (m²) of uninsulated surface increases the cubic volume by approximately
1,2m³ when determining the power requirement of the heater. Refer to Fig.7.
Ensure that moisture proofing is appropriate in sauna room. The purpose of this is
to prevent spreading of moisture to the other rooms or wall structure. Moisture
proofing must be placed between heating insulation and panel. Nordic spruce wood
is recommended for the walls and ceiling inside the sauna.
Thermal and moisture proofing need to be installed according to the following order
from outside to inside
To have a soothing sauna,there should be a proper mixing of hot and cold air inside
the sauna room. Another reason for ventilation is to draw air around the heater and
move the heat to the farthest part of the sauna. The positioning of the inlet and
outlet vents may vary depending on the design of the sauna room or preference of
the owner. Special sauna grade spruce wood is essential for the walls and ceiling
inside the sauna.
The inlet vent may be installed on the wall directly below the heater (Fig. 8A). When
using the mechanical ventilation, inlet vent is placed at least 60 cm above the heater
(Fig. 8B) or on the ceiling above the heater (Fig. 8C). Through these positions, the
heavy cold air that is blown into the sauna is mixed with the light hot air from the
heater, bringing fresh air for the bathers. The inlet and the outlet vent must have a
diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended
that the outlet vent is placed under the platform in a sauna as far as possible from
the fresh air vent. It may be installed near the floor, or led outside through a pipe
from the floor going to a vent to the sauna ceiling, or under the door (to the
washroom). In this case, the sill slot must be at least 5 cm and it is recommended
that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
Air Ventilation
Insulation
The recommended minimum thickness of the thermal insulation in the walls is 50
mm and in the ceiling 100 mm.
It is possible to use carton- or aluminum foil laminate as a vapor barrier, which is
affixed over the insulation aluminum foil inwards.
Leave at least 20 mm air slot between vapor barrier and inside panel.
To prevent gathering of the moisture behind the panel leave the slot between wall
panel and ceiling.
1.
2.
3.
4.

18
SUOMI
Häiriötilanne
Jos kiuas ei lämpene, tarkista seuraavat asiat:
ajastin on käännetty toiminta-ajalle eikä esivalinta-ajalle
kiukaaseen on kytketty virta
kiukaan sulakkeet sähkökaapissa ovat ehjät
ylikuumenemissuojan palautuspainike on nollattu jos kiuas on
aiemmin ylikuumentunut
1.
2.
3.
4.
SCA takakaulus
SCA etukaulus
SCA kivitaso
Vastus
Nimikyltti (pieni)
Seinäkiinnitysteline
SCA keskiheijastuslevy
Vastuspidikkeet o-renkailla
Ajastimen nuppi
Ajastimen lamppu
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Ajastin
Anturinpidike
Termostaatti
Termostaatin lamppu
(Premium Malli)
Riviliitin (keskikoko)iso
ja pieni
Etukuori
Termostaatin nuppi
Kaapelipidike siivillä
11.
12.
13.
14.
15.
16.
17.
18.
19.
SCA kaapelikanava
SCA kaapelikanava erilliselle
ohjauskeskukselle
Kaapelipidike
Riviliitin (pieni)
SCA johtosarja 3,0 kw
SCA johtosarja 4,5-9,0 kw
Heijastuspelti
SCA Vedenkeräysastian Pidike
SCA Vedenkeräysastia
20.
21.
22.
23.
24.
25.
26.
27.
28.
Scandia kiukaan varaosat

19
ENGLISH
3
7
8
5
6
26
1
2
4
27
28
Malfunctions
If heater doesn't work, check the following:
That the heater has been switched to operating time not to the presetting time.
Source of electricity to the heater has been switched on.
The heater's fuses in the household's main fuse box.
The overheat guard has been resetted if the heater has overheated earlier.
1.
2.
3.
4.
Back Frame
Front Frame
SCA Stone Holder
Heating Element
Name Plate (Small)
Wall Mounting Rack
SCA Mid Reflection Sheet
Heating Element Holder
with O-Rings
Timer Knob
Timer Pilot Lamp
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Timer Switch
Sensor Lock
Thermostat Switch
Thermostat Pilot Lamp
(PREMIUM MODEL
Terminal Block (Small &
Big)
Front Cover
Thermo Knob
Cable Clip with Wings
Control Unit Body
11.
12.
13.
14.
15.
16.
17.
18.
19.
SCA Cable Conduit Channel
with Bottom Cover
Cable Box for SCA
Separate Control Unit
Cable Holder
Terminal Block (Small)
SCA Wire Set 3,0kw
SCA Wire Set 4,5-9,0kw
Reflection Sheet
SCA Catchpan Holder
SCA Catchpan
20.
21.
22.
23.
24.
25.
26.
27.
28.
Scandia kiukaan varaosat
(Lisävaruste)
(Optional)
(Lisävaruste)
(Optional)
Kuva 7 Tyyppinumero
Refer to Fig. 7 for Type Number
(Urat)
(Slots)

17
19
9
10
11
13
14
15
16 18
12
20
25
21
Kuva 9
Fig. 9
24
(PREMIUM MODEL)
SCA-45NB-DRF
SCA-60NB-DRF
SCA-80NB-DRF
SCA-90NB-DRF
SCA-45NS-DRF
SCA-60NS-DRF
SCA-80NS-DRF
SCA-90NS-DRF
OhjausyksikköBuilt-in
Control Unit
Anturien sijainnit
Sensor Location Mallit erillisellä ohjausyksiköllä
For Models With Separate
Control Unit
Säätöanturi
Regulating Sensor Turva-anturi
Safety Sensor
3,0 kW
4,5 kW 6,0 kW
8,0 kW
9,0 kW
6,0 kW
Professional (3,0kW)
DRF_ML_S_FiEn0716
www.sawo.com
[email protected]
www.sawodragonfire.com
Pidätämme oikeuden muutoksiin.
Subject to change without notice.
