Sawo HEATERKING ROUND DRFT2-30NS User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
HEATERKING ROUND
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
DRFT2-30NS
DRFT3-35NS
DRFT3-45NS
DRFT3-60NS
DRFT4-60NS
DRFT5-80NS
DRFT5-90NS
DRFT6-80NS
DRFT6-90NS
DRFT6-105NS
DRFT6-120NS
DRFT9-105NS
DRFT9-120NS
DRFT9-150NS
DRFT9-180NS
DRFT12-150NS
DRFT12-210NS
DRFT12-240NS

SUOMI
2
KATSO OHJEISTA
TÄRKEÄT LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORT-
ANT INSTRUCTIONS
PEITTÄMINEN
AIHEUTTAA
PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet ...................................................................................4
Käyttäjälle: ...........................................................................4
Asentajalle:...........................................................................6
Kiukaan asentaminen .....................................................................8
Kiuaskivet....................................................................................10
Kivien latominen kiukaaseen .........................................................10
Huohotin .....................................................................................12
Kytkentäkaavio.............................................................................14
Sensorin sijainti (NS-mallit) ...........................................................17
Ilmanvaihto .................................................................................18
Eristys .........................................................................................18
Saunahuoneen lämmitys...............................................................20
Saunan huolto..............................................................................22
Vianetsintäkaavio .........................................................................24
Tekniset tiedot .............................................................................26
Löylyveden laatuvaatimukset.........................................................27
Heaterking varaosat: ....................................................................27
SISÄLLYSLUETTELO

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user:...............................................................................5
For technicians:.....................................................................7
Heater installation ..........................................................................9
Heater stones ..............................................................................11
Loading stones into the heater ............................................11
Stone Spacer ...............................................................................12
Electrical diagram.........................................................................14
Sensor location (NS-MODELS) ....................................................... 17
Air ventilation...............................................................................19
Insulation ....................................................................................19
Heating of the sauna room............................................................21
Sauna maintenance......................................................................23
Diagnostic table ...........................................................................25
Technical data..............................................................................26
Quality requirements for water which is thrown to the heater.......... 27
Heaterking spare parts: ................................................................27

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta
kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta
saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista tai käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa
kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu
20
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle
kytkemistä.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 19.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan
käyttöohjeesta. Katso sivu 9.
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä
päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,
joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja
saunan ovi avataan
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi ja
minimi koot. Katso sivu 26
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 18

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 26).
• Observe the specications on ventilation of the sauna cabin (See page 19).

SUOMI
8
150
100
100
150
100
200
200
100
100
150
200
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
2100
DRFT2-30NS
DRFT3-35NS
DRFT3-45NS
DRFT3-60NS
DRFT4-60NS
DRFT5-80NS
DRFT5-90NS
DRFT6-80NS
DRFT6-90NS
DRFT6-105NS
DRFT6-120NS
A B
150
150
200
200
200
200
200
200
2100
2100
2100
2100
2300
2300
2300
2300
DRFT9-105NS
DRFT9-120NS
DRFT9-150NS
DRFT9-180NS
DRFT12-150NS
DRFT12-180NS
DRFT12-210NS
DRFT12-240NS
A B
A
A
100
B
20
max. 500
max. 900
TOP VIEW
TOP VIEW
SIDE VIEW
Min. 100mm
Kuva 1

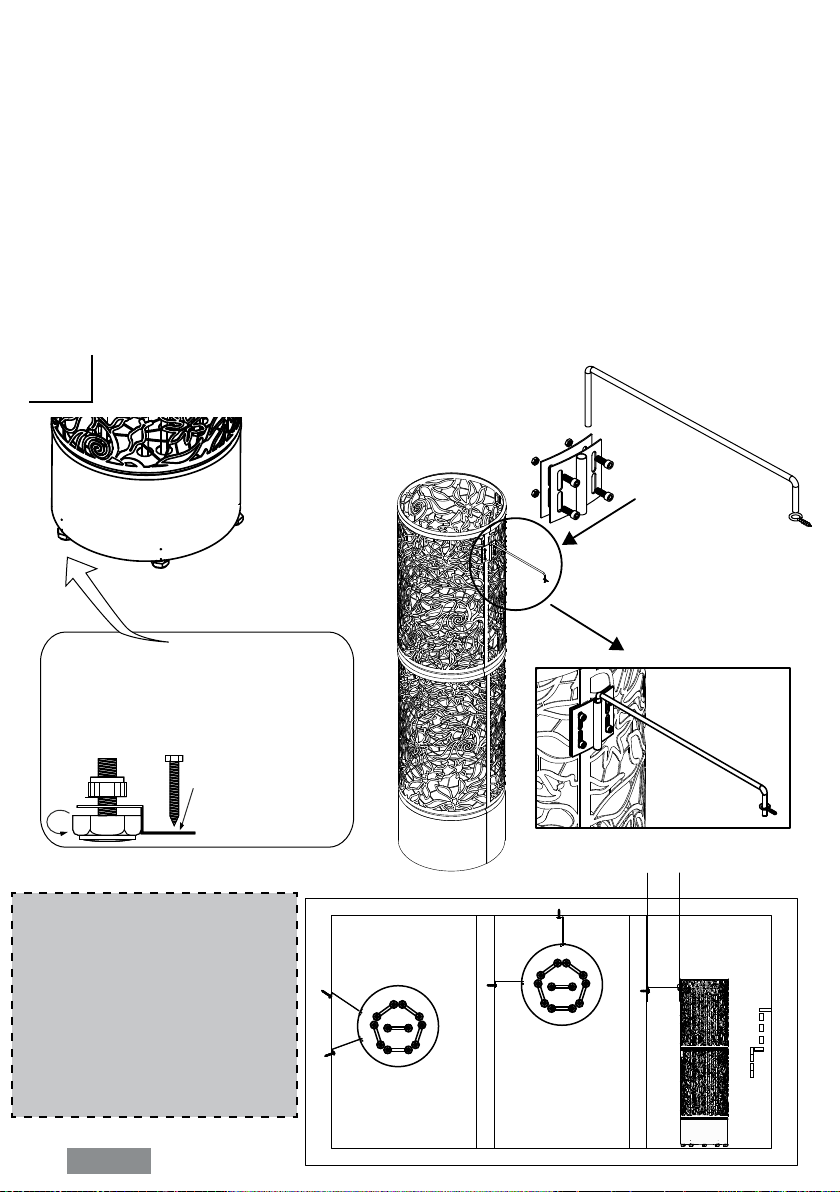

Fig. 1 Jalka
Stand
Kierrä säätääksesi
korkeuden.
Twist to adjust the
height
Ruuvataan suoraan
lattiaan, estämään
kiukaan liikkuminen.
Must be screwed di-
rectly on the oor to
prevent the heater
from being acciden-
taly removed.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
KIUKAAN ASENTAMINEN
Kiuasvoidaansijoittaamihinvainsaunaan,kuitenkinvähimmäisetäisyyksiäturvallisuussyistä
noudattaen (Katso sivu 9). Noudata annettuja kuutiotilavuuksia (Katso sivu 26,
tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää
kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa
maissa, laki vaatii kiukaan kiinnittämisen lattiaan.
Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on
suositeltavaa että asennat myös kiuassuojan.
Kiukaan kytkemisessä on käytettävä H07RN-F kaapelia tai vastaavaa. Kiuaskytkennät
saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu
14, kytkentäkaavio).
HUOM!
Poista suojapahvi vastuksista ennen
asentamista. Pahvi on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.

ENGLISH 9
150
100
100
150
100
200
200
100
100
150
200
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
2100
DRFT2-30NS
DRFT3-35NS
DRFT3-45NS
DRFT3-60NS
DRFT4-60NS
DRFT5-80NS
DRFT5-90NS
DRFT6-80NS
DRFT6-90NS
DRFT6-105NS
DRFT6-120NS
A B
150
150
200
200
200
200
200
200
2100
2100
2100
2100
2300
2300
2300
2300
DRFT9-105NS
DRFT9-120NS
DRFT9-150NS
DRFT9-180NS
DRFT12-150NS
DRFT12-180NS
DRFT12-210NS
DRFT12-240NS
A B
A
A
100
B
20
max. 500
max. 900
TOP VIEW
TOP VIEW
SIDE VIEW
Min. 100mm
Kuva 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the oor
or wall niche. Do not install more than one heater in a sauna room unless you follow the
special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 15).

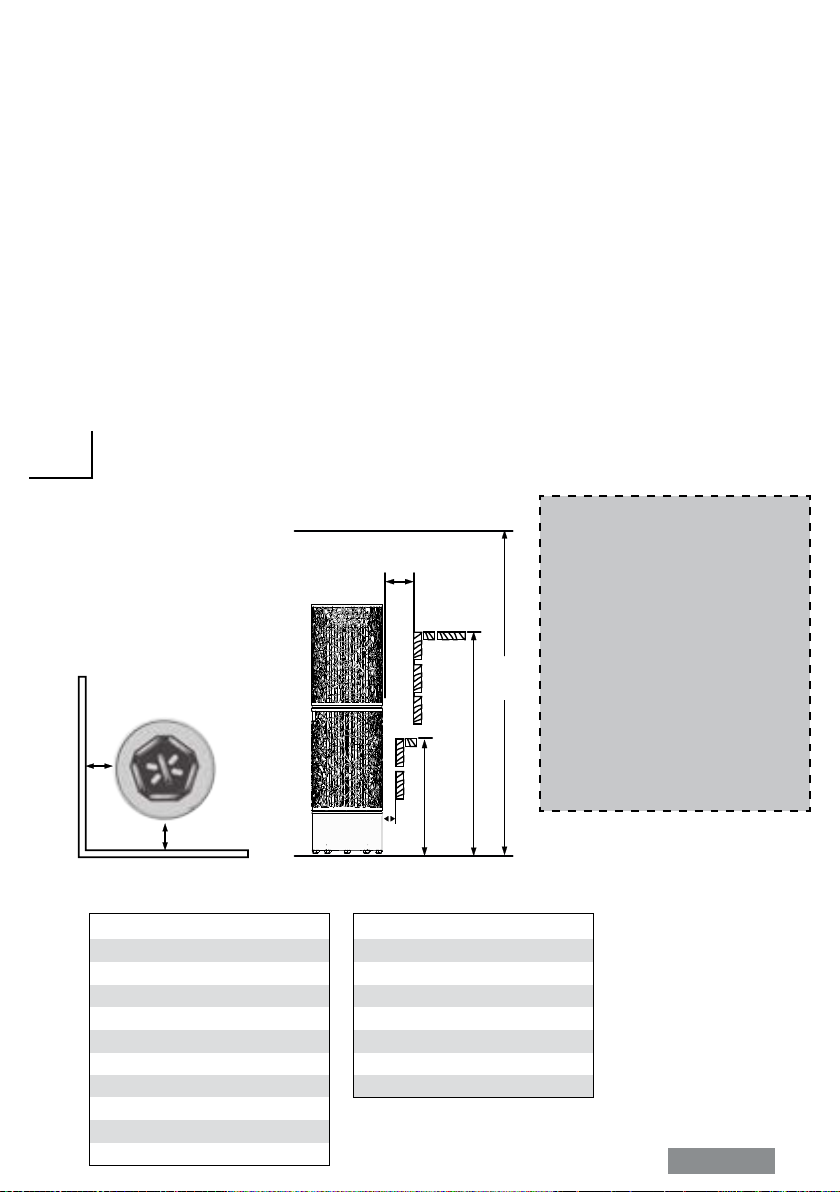

Minimum safety distances (mm)
Please refer to the control unit
manual for maximum power
rating. Additional contactor unit
is needed if heater is more than
15kW.
HUOM!
Tarkista ohjauskeskuksen
tehonkesto ohjauskeskuksen
käyttöohjeesta. Erillinen
kontaktoriyksikkö tulee liittää
kiukaisiin joiden teho on yli
15kW.
Vähimmäisetäisyydet (mm)
NOTE!

SUOMI
10
Kuva 3.
Fig. 3

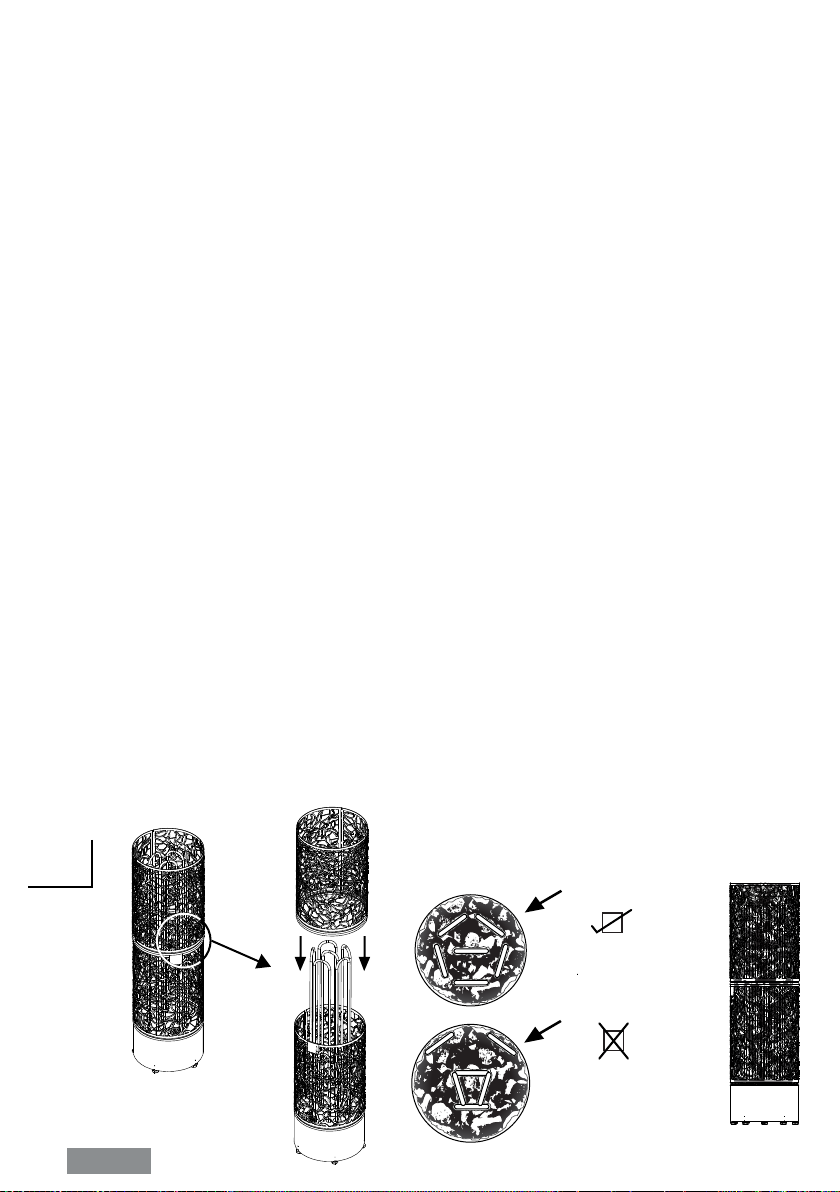

Hyvä kivitys
Good stone ar-
rangement
Huono kivitys
Bad stone ar-
rangement
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
26).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi
aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän kivilajin
käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden aiheuttamista
mekaanisista vaurioista.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja
kaikkien vastusten tulee lämmetä.

ENGLISH 11
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 26, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.

SUOMI | ENGLISH
12
HUOHOTIN
Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on
erilaiset ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä
omien mieltymystensä mukaan

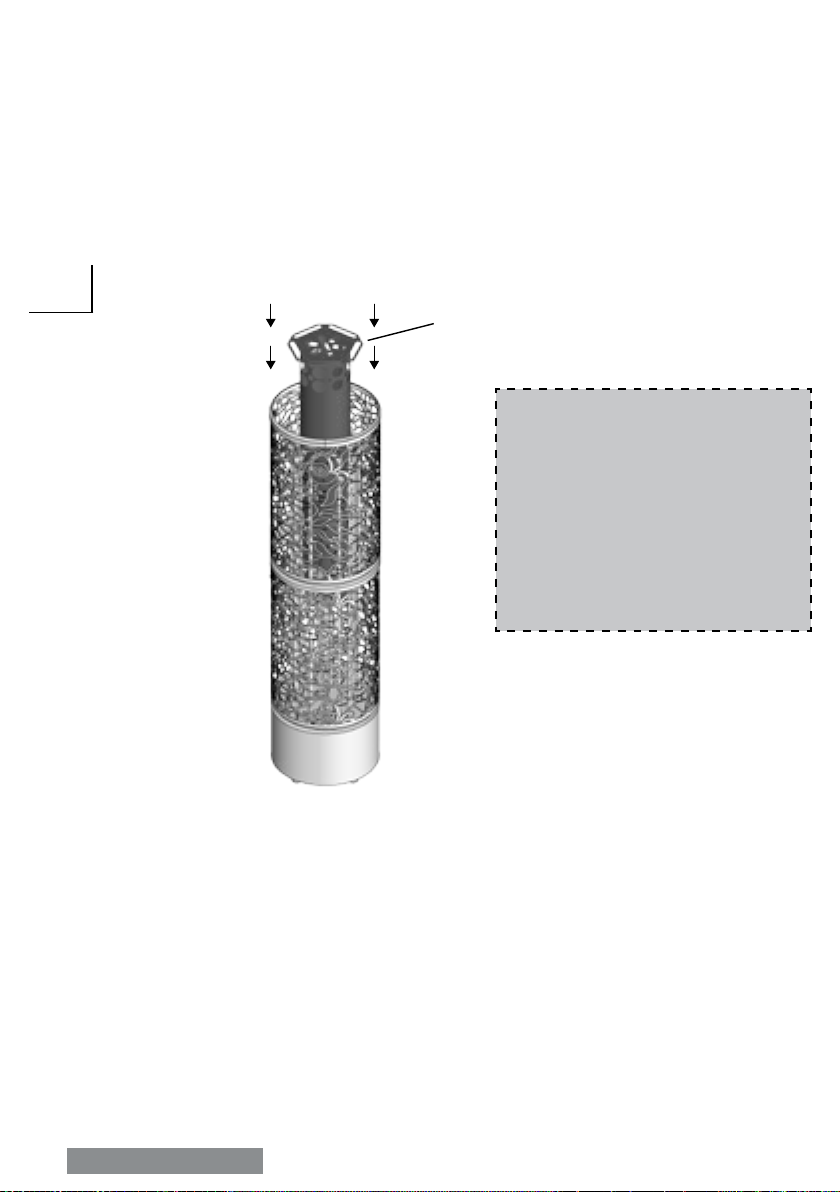

STONE SPACER
The heater can be used with or without the stone spacer, depending on the preference
of the user. See comparison below.
Huohotin
Stone spacer
HUOM!
Varmista ettei kivet pääse huo-
hottimen sisäpuolelle sillä ne
estävät tarvittavan ilmankierron
NOTE!
Make sure that any size of stone
can’t get inside the stone spacer
as it will block the air ow
Kuva 4
Fig. 4

SUOMI | ENGLISH 13
HUOHOTTIMEN KANSSA:
• Lämmitysaika lyhenee säästäen
sähköä
• Pidentää vastusten elinikää
• Korkeampi saunan lämpötila
ILMAN HUOHOTINTA:
• Suurempi kivimäärä lisää
• vesihöyryn määrää
• Matalampi saunan lämpötila,
• Säästää sähköä laitoskäytössä
• Pehmeämmät ja kosteammat löylyt
WITH STONE SPACER:
• Faster heating ability thus saves
energy
• Extend life span of heating element
• Hotter room temperature
WITHOUT STONE SPACER:
• More stones means more steam
• Milder room temperature, energy
savings in commercial use
• Softer and moister steam

SUOMI | ENGLISH
14
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
U
W
V
N
H1 H2
H3
W
V
U
N
N
G
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
H1 H2
H3 H4
N
N
G
W
V
U
U
V
W
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
H1 H2 H3 H4 H5
U
W
V
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N
N
G
W
V
U
H1 H2 H3 H4 H5 H6
U
W
V
N
DRFT3-35NS 3,5 kW
DRFT3-45NS 4,5 kW
DRFT5-80NS 8,0 kW
DRFT5-90NS 9,0 kW
DRFT6-80NS 8,0 kW
DRFT6-90NS 9,0 kW
DRFT3-60NS 6,0 kW
DRFT4-60NS 6,0 kW
ELECTRICAL
DIAGRAM
KYTKENTÄKAAVIO
DRFT6-120NS 12,0 kWDRFT6-105NS 10,5 kW
DRFT9-105NS 10,5 kW
DRFT9-120NS 12,0 kW
DRFT9-150NS 15,0 kW
DRFT9-180NS 18,0 kW
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
N
G
N
G
6.0 kw 12.0 kw
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
T1 T2
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.15 1.15 1.15 1.15 1.5 1.5 1.5
7.6 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
1.5
2.0
1.5 1.5
2.0
1.5 1.5
2.0
1.5
9.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
6.9 kw 3.45 kw
T1 T2
W
V
U
W
V
U
N
G
N
G
1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15 1.15
W
V
U
W
V
U

SUOMI | ENGLISH 15
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
U
W
V
N
H1 H2
H3
W
V
U
N
N
G
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
H1 H2
H3 H4
N
N
G
W
V
U
U
V
W
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
H1 H2 H3 H4 H5
U
W
V
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N
N
G
W
V
U
H1 H2 H3 H4 H5 H6
U
W
V
N
DRFT3-35NS 3,5 kW
DRFT3-45NS 4,5 kW
DRFT5-80NS 8,0 kW
DRFT5-90NS 9,0 kW
DRFT6-80NS 8,0 kW
DRFT6-90NS 9,0 kW
DRFT3-60NS 6,0 kW
DRFT4-60NS 6,0 kW
DRFT6-120NS 12,0 kWDRFT6-105NS 10,5 kW
DRFT9-105NS 10,5 kW
DRFT9-120NS 12,0 kW
DRFT9-150NS 15,0 kW
DRFT9-180NS 18,0 kW
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
N
G
N
G
6.0 kw 12.0 kw
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
T1 T2
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.15 1.15 1.15 1.15 1.5 1.5 1.5
7.6 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
1.5
2.0
1.5 1.5
2.0
1.5 1.5
2.0
1.5
9.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
6.9 kw 3.45 kw
T1 T2
W
V
U
W
V
U
N
G
N
G
1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15 1.15
W
V
U
W
V
U

SUOMI | ENGLISH
16
DRFT12-150NS 15,0 kW
DRFT12-180NS 18,0 kW
DRFT12-210NS 21,0 kW
DRFT12-240NS 24,0 kW
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5
2.0 2.0 2.0
9.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
W
V
U
W
V
U
N
G
N
G
W
V
U
W
V
U
1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15
6.9 kw 7.95 kw
T1 T2
1.5 1.15 1.5
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
12.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
9.0kw 9.0 kw
T1 T2
1.5 1.5 1.5
See Airvent
Installation
360°
180°
Min. 1000mm
Min. 500mm
1M

SUOMI | ENGLISH 17
DRFT12-150NS 15,0 kW
DRFT12-180NS 18,0 kW
DRFT12-210NS 21,0 kW
DRFT12-240NS 24,0 kW
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5
2.0 2.0 2.0
9.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
W
V
U
W
V
U
N
G
N
G
W
V
U
W
V
U
1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15
6.9 kw 7.95 kw
T1 T2
1.5 1.15 1.5
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
12.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
9.0kw 9.0 kw
T1 T2
1.5 1.5 1.5
See Airvent
Installation
360°
180°
Min. 1000mm
Min. 500mm
1M
Tuloilmaventtiilin asentaminen
Inlet air vent installation

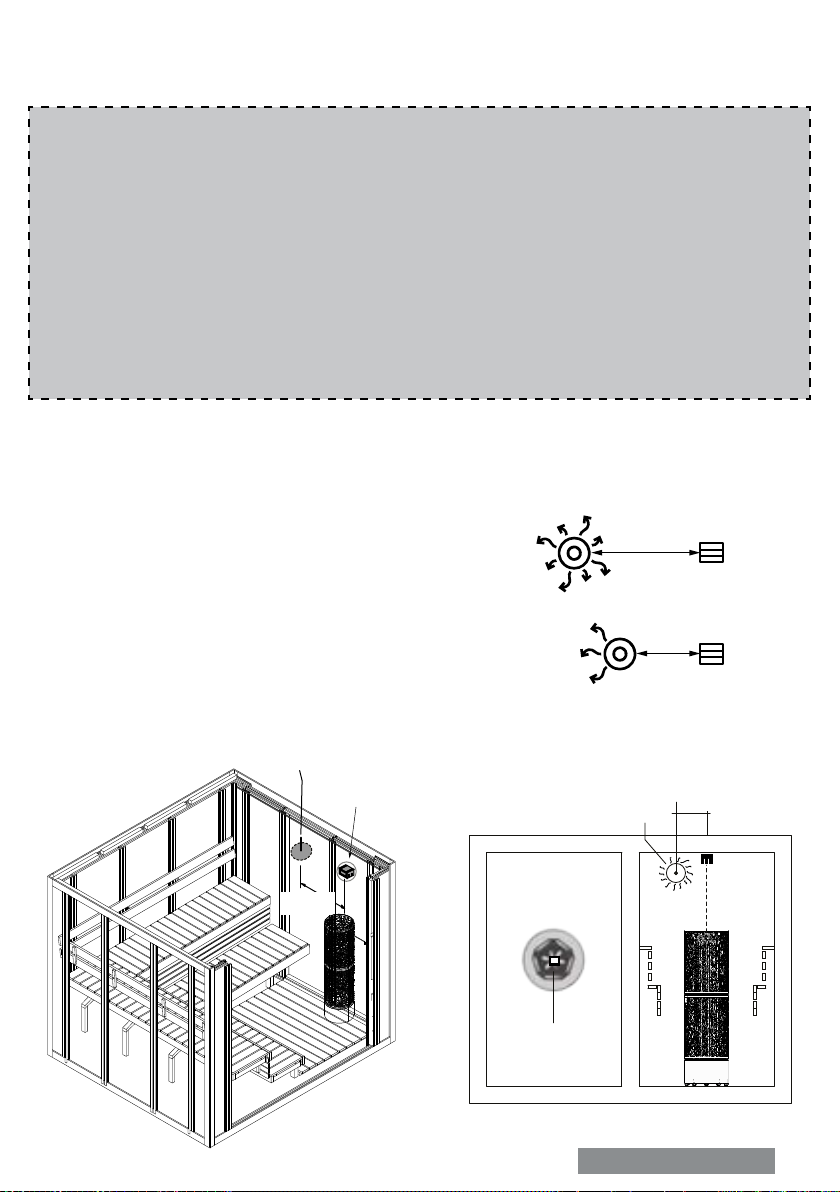

SENSOR LOCATION (NS-MODELS)
SENSORIN SIJAINTI (NS-MALLIT)
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus, täytyy
ylikuumenemisen estävä lämpötilantunnistin asentaa
kattoon, ylhäältäpäin kohtisuoraan katsottuna keskelle
kiuasta, vaikka ohjauskeskuksen käyttöohjeissa
sanottaisiinkin toisin. Jos lämpötilantunnistin
asennetaan kiukaan yläpuolelle seinään, aiheuttaa
se kiukaan ylikuumenemisvaaran. Tunnistinta
ei myöskään saa asentaa alle 1 metrin päähän
ilmanvaihtoventtiileistä. Älä asenna lämpötila-anturia
alle 1 metrin päähän suuntaamattomasta ilmaventtiilistä
tai alle 0,5 metrin päähän poispäin suunnatusta
ilmaventtiilistä.
NOTE!
When using a separate control with the heater
the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual
states otherwise. Installing the sensor above the
heater on the wall may cause over heating of the
sauna heater. Do not install the temperature sensor
with fuse closer than 1 meter from the ventilation
louvers. Do not place the sensors under 1 m from
non-directional air ventilation or not under 0,5 m
from a directional air ventilation, which is directed
away from sensors.
Suuntaamaton ilmavirta
Non-directed airow Tunnistin
Sensor
Tunnistin
Sensor
Tunnistin
Sensor
Tunnistin
Sensor
Suunnattu ilmavirta
Directed airow
Lämpötilatunnistin
Temperature Sensor
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
SENSORIN PAIKKA
SENSOR LOCATION
KATTO
CEILING
SEINÄ
WALL
SEINÄ
WALL
LATTIA
FLOOR

SUOMI
18
A B C
ILMANVAIHTO
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan ympärillä oleva ilma
saunan kaukaisimpaankin nurkkaan. Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat
saunan mallista sekä omistajan mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva A). Koneellista
ilmastointia käytettäessä tuloilmaventtiili voidaan asentaa vähintään 60 cm:n korkeuteen
kiukaan yläpuolelle (kuva B) tai kattoon kiukaan yläpuolelle (kuva C). Näin asennettuna,
ulkoa tuleva raskas kylmä ilma sekoittuu kevyeen kuumaan kiukaasta tulevaan ilmaan,
tuoden raikasta ilmaa saunojille. The inlet and the outlet vent must have a diameter of
10cm.
Poistoilmaventtiili pitäisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle mahdollisimman kauas raitisilma-aukosta. Se voidaan asentaa lähelle
lattiaa, johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai johtaa oven alitse
kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan kynnysraon on oltava vähintään
5 cm ja kylpyhuoneessa olisi suotavaa olla koneellinen ilmastointi. Poistoilmaventtiilin
pitää olla kaksi kertaa suurempi kuin tuloilmaventtiilin.
ERISTYS
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista
kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä
seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää
suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 26, Tekniset tiedot).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää saunan
kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin. Kosteuseristys täytyy
sijoittaa lämpöeristyksen ja paneelien väliin.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100 mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään
eristyksen päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.

ENGLISH 19
A B C
Kuva 7.
Fig. 7
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. A). When using the
mechanical ventilation, the inlet vent may be placed at least 60 cm above the heater (Fig B) or
on the ceiling above the heater (Fig. C). Through these positions, the heavy cold air that is blown
into the sauna is mixed with the light hot air from the heater, bringing fresh air for the bathers to
breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet
vent be placed under the platform in a sauna as far as possible from the fresh air vent. It may be
installed near the oor, or led outside through a pipe from the oor going to a vent to the sauna
ceiling, or under the door (to the washroom). In this case, the sill slot must be at least 5 cm and
it is recommended that there is mechanical ventilation in the washroom. The size of the exhaust
should be twice that of the inlet.
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-
insulated surface increases the cubic volume by approximately 1,2m³ when determining the power
requirement of the heater. See page 26 (Technical Data).
Ensure that moisture proong is appropriate in the sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel.
Thermal and moisture proong need to be installed according to the following order from outside
to inside:
• The recommended minimum thickness of the thermal insulation in the walls is 50 mm and
in the ceiling 100 mm.
• It is possible to use carton or aluminum foil laminate as a vapor barrier, which is afxed
over the insulation aluminum foil inwards.
• Leave at least 20 mm air slot between vapor barrier and inside To prevent gathering of the
moisture behind the panel, leave the slot between wall panel and ceiling.
HEATING OF THE SAUNA ROOM

SUOMI
20
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla. Käyttämättömissä
lämmityselemmenteissä saattaa olla ainejäämiä valmistusprosesseista. Ainejäämät voivat
haihtua lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa
aiheuttaa savua ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista
Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä kertaa, tai vaihtaessa
kiukaan lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle
haitallisten savukaasujen hengittäminen kuumennettaessa uusia lämmityselementtejä
ensimmäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiuasta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahuoneen tuulettua kunnolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei muodosta savua tai hajua, voit alkaa käyttää
saunaa. Jos savua tai hajua muodostuu yhä, poistu saunahuoneesta välittömasti ja
toista vaiheet 1 – 4 uudelleen.
Tarkistasaunaainaennenkiukaanpäällekytkemistä(ettei kiukaalla tai sen suojaetäisyyksien
sisällä ole mitään palavaa). Varmista, että saunan tuuletus on riittävä ja asianmukainen.
Teholtaan oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunnissa (Katso
sivu 26). Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C. Saunahuoneen lämpötila on
yksilöllinen ja siihen vaikuttaa muun muassa kiuasmalli, saunahuoneen koko, ilmanvaihto
sekä saunojien omat mieltymykset. Liian suuritehoinen kiuas lämmittää saunan liian
nopeasti, jolloin kivet eivät ehdi lämmetä tarpeeksi. Tästä johtuen suurin osa löylyvedestä
valuu suoraan kiukaan läpi. Jos kiuas on saunahuoneeseen nähden alitehoinen, saunan
lämmittämiseen tarvitaan enemmän aikaa.
