Sawo TH2-30NB-WL User manual

ENGLISH
SUOMI
Not for use in the USA, Canada and Mexico.
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
ELECTRIC SAUNA HEATER
SÄHKÖKIUAS
MANUAL
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
KÄYTTÖOHJEET
TOWER
WALL
HEATER
15 - 24 kW 10,5 -18 kW 8 - 12 kW 6 - 9 kW 3 - 6 kW

SISÄLLYSLUETTELO
SUOMI
2
Turvaohjeet käyttäjälle
Turvaohjeet asentajalle
Kiukaan asentaminen
Kiuaskivet
Kivien latominen kiukaaseen
Huohotin
Termostaatti
Ajastin
Kytkentäkaavio
Anturien sijainnit
Ilmanvaihto
Eristys
Saunahuoneen lämmitys
Häiriötilanne
Tekniset tiedot
Varaosat
4
6
8
10
10
12
14
14
16-20
21
22
22
24
26
27
27
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
COVERING THE HEATER
CAUSES FIRE HAZARD
PEITTAMINEN AIHEUTTAA
PALOVAARAN
KATSO OHJEISTA TÄRKEÄT
LISÄOHJEET

TABLE OF CONTENTS
3
ENGLISH
Safety Instructions for the user
Safety Instructions for the Technician
Heater Installation
Heater Stones
Loading the stones
Stone Spacer
Thermostat
Timer
Electrical Diagram
Sensor Location
Air Ventilation
Insulation
Heating of the Sauna
Technical Data
Malfunctions
Tower Heater Spare Parts
5
7
9
11
11
12
15
15
16-20
21
23
23
25
26
27
27

Turvaohjeet
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
Älä anna lasten leikkiä kiukaalla.
Älä käytä kiuasta grillinä.
Älä laita puita kiukaalle.
Älä peitä kiuasta, se aiheuttaa palovaaran.
Älä kuivaa vaatteita kiukaalla, se aiheuttaa palovaaran.
Älä istu kiukaalla, se on todella kuuma ja aiheuttaa palovammoja.
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä löylyvetenä kloori- (esim. Uima- tai porealtaasta) tai merivettä.
Se vähentää kiukaan käyttöikää.
Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.
(Katso sivu 8).
Varmista ettei kiukaalla tai sen turvaetäisyyksien sisällä ole syttyvää
materiaalia ennen ajastimen päälle kytkemistä.
4
SUOMI
Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä
ilman valvontaa.

Safety Instructions
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 9.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
5
ENGLISH
Cleaning and user maintenance shall not be made by children without
supervision.

This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu
sähköasentaja
Asentajalle:
Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet
valmistajan käyttöohjeesta (Kuva 2)
Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,
että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.
Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja
ohjauspaneeli asentaa saunan ulkopuolelle.
Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos
sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen
asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki
esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat
saunan maximi ja minimi koot (Kuva 6)
Varmista, että saunan ilman vaihto on riitävä ja asianmukainen
(Kuva 5)
6
SUOMI

For Technicians:
When positioning the sauna heater, observe the minimum safety
distances (see Fig. 2).
Observe the specifications on volumes of the sauna cabin (see Fig. 6).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 5).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
The electronic and electric system should be mounted in a way so
that incoming air will not interfere with it. The control must be mounted
outside the sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 2).
7
ENGLISH

Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä
turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia
(katso tekniset tiedot s. 26). Kiuasta ei saa asentaa syvennykseen. Älä asenna
saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan
asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan
(kuva 1a). Asenna tukipalat turvallisuussyistä (kuva 1b).
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden
ja luotettavuuden varmistamiseksi. Väärät kytkennät voivat aiheuttaa
oikosulkuja ja palovaaran

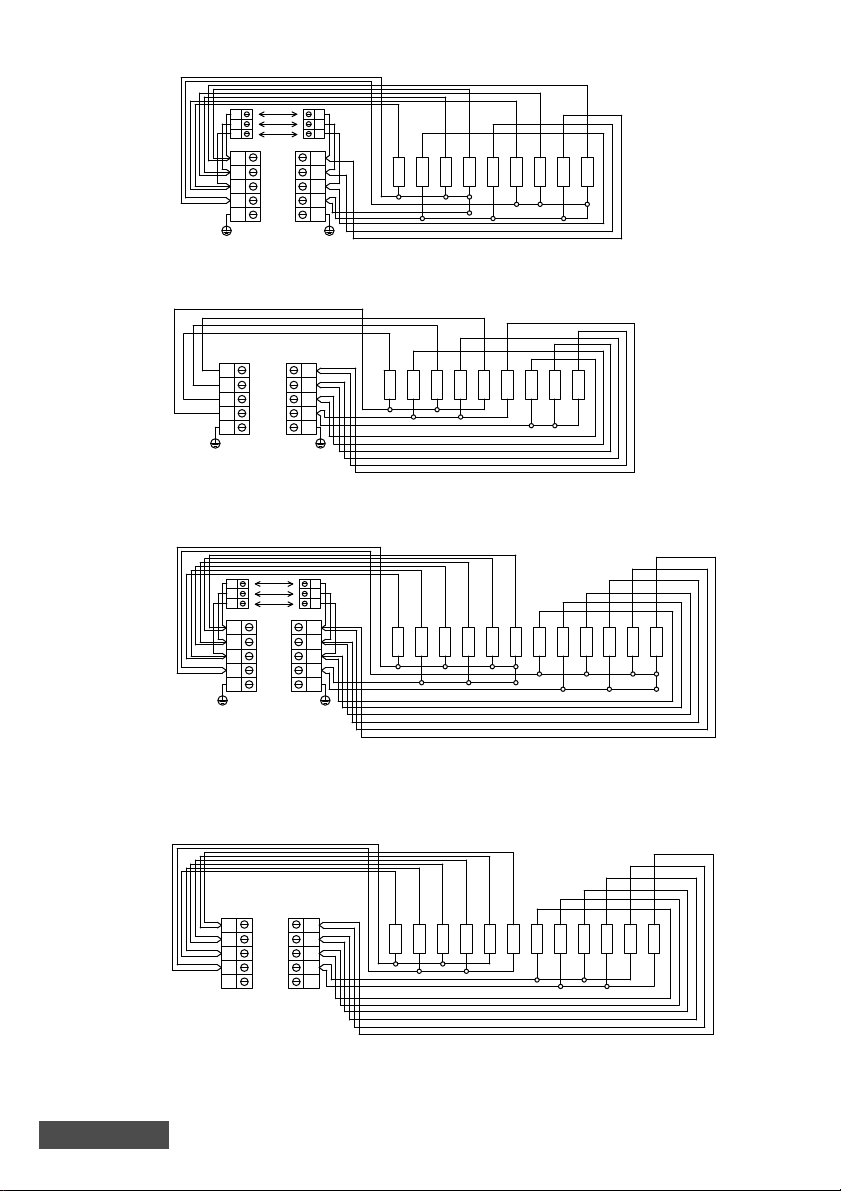

(kytkentäkaavio sivu 16-20).
Kiukaan asentaminen
8
SUOMI
HUOMIO
Kiinnitä kiuas tarpeeksi
vahvaan seinään.
Vahvista panelointia
tarvittaessa.
WARNING
Heater must be fixed to
the wall that is strong
enough to support the
heater.
JALKA
STAND 2
1400mm
200mm
1
* Löylynohjain täytyy
kiinnittää kiukaaseen.
* Refelector must be
attached to the heater.
Ruuvattava suoraan
lattiaan estämään
kiukaan liikkuminen.
Must be screwed
directly on the floor
to prevent the heater
from being
accidentally moved.
Kierrä
säätääksesi
korkeuden.
Twist to adjust
height.
Kannattimen tuki seinän sisällä
Bracket support
Kiinnitetään seinään
kannattimesta
Affix to the wall
Kuva 1a
Fig. 1a
Kuva 1b
Fig. 1b
Huom!
Note
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu ainoastaan
suojaamaan kuljetuksen ajaksi.
Remove the carton from the heating
elements before installing the heater as it
is only intended to protect them during
shipment.

9
ENGLISH
HUOM:
Tarkista ohjauskeskuksen tehonkesto
ohjauskeskuksen käyttöohjeesta.
Kontaktoriyksikkö tarvitaan, jos
kiukaan teho ylittää erillisen ohjaus-
keskuksen kapasiteetin.Erillinen kon-
taktoriyksikkö voidaan liittää kiukai-
siin joiden teho on 15kW tai
enemmän.
NOTE:
Please refer to the control unit
manual for maximum power rating.
Contactor unit is needed if heater’s
power rating exceeds separate
control unit’s capacity. Additional
contactor unit can be connected to
the heaters 15kW and higher.
A
100
100
Vähimmäisturvaetäisyydet (mm)
Minimum Safety Distances (mm)
Kuva 2
Fig. 2
The heater can be placed wherever in the sauna, but for safety and
convenience, follow the minimum safety distances as provided in Fig. 2. Follow
the cubic volumes given in the Technical Data (page 26). Do not install the
heater to the floor or wall niche. Do not install more than one heater in a
sauna room unless you follow the special instructions for twin-heater
installations. In most countries, there is a law that requires heaters to be
screwed to the floor as provided in Fig. 1a. Install bracket support for safety
purposes Fig. 1b.
The heater gets very hot. To avoid the risk of accidental contact with the
heater, it is recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A
certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connection can cause electric shock or fire. Refer
to the electrical diagram in page 16-20.
Heater Installation
A
TH2-30NB-WL
TH2-30NS-WL
TH3-35NB-WL
TH3-45NB-WL
TH3-60NB-WL
TH3-35NS-WL
TH3-45NS-WL
TH3-60NS-WL
TH4-60NB-WL
TH4-60NS-WL
TH5-80NS-WL
TH5-80NB-WL
TH12-180NS-WL
TH12-210NS-WL
TH12-240NS-WL
AA
TH5-90NS-WL
TH6-80NB-WL
TH6-90NB-WL
TH6-80NS-WL
TH6-90NS-WL
TH6-105NS-WL
TH6-120NS-WL
TH9-105NS-WL
TH9-120NS-WL
TH9-150NS-WL
TH9-180NS-WL
TH12-150NS-WL
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
2100
2100
2100
2100
2100
2300
2300
2300
2300
2300

10
SUOMI
12
Kuva. 3
Fig. 3
Vastus
Heating Element
Kivi
Stone
Kiuaskivet
Kivien latominen kiukaaseen
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn
poistamiseksi. Kivien latomisessa kiukaaseen on huomioitava, että kiukaan läpi
virtaavan ilman kiertoa ei estetä koska tämä johtaa lämmityselementtien
ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen. Kivet on
ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin
ulkopäin katsottuna. Isokokoisia kiviä ei saa milloinkaan työntää väkisin
lämmityselementtien väliin vaan tällaiset kivet on poistettava. Kivet ovat
ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja elementit
eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Aseta ensiksi kivet
kiukaan alaosaan avaamalla kiertolukko, tämän jälkeen loput kivistä yläkautta.
Alle 35 mm halkaisijaltaan olevia pienikokoisia kiviä tai kiven paloja ei
kiukaaseen saa laittaa koska ne vaarantavat ilman kierron ja voivat aiheuttaa
lämmityselementtien ylikuumenemisen.
Huom! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka
johtuvat väärän kivilajin käytön tai virheellisen ladonnan aiheuttamasta
ylikuumenemisesta tai niiden aiheuttamista mekaanisista vaurioista.
HUOM! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi aiheuttaa
kiukaan vaurioitumisen ja palovaaran. Normaalikäytössä kiukaissa kiviksi
suositellaan oliviini, oliviinidiabaasi tai peridiootti (esim. Parhaat Löylyt tms.)
kiviä läpimitaltaan alle 10 cm. Kivet tulee asettaa siten, että ne jättävät
riittävästi ilmavälejä esteettömälle ilmankierrolle.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan
päälle hetkeksi ja kaikkien vastusten tulee lämmetä.
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan
höyrystämisen takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on
kivet poistettava kiukaasta vähintäin kerran vuodessa tai n. 500 käyttötunnin
välein. Kiukaan kivitila puhdistetaan murentuneista kivistä ja uudet kivet
ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan
teknisissä tiedoissa sivulla 26.

11
ENGLISH
NOTE! Never use the heater without stones as it may cause fire or damage the heater. In
household use recommended stones are Olivine, olivine diabase or peridot in size less than 10
cm. Stones must be loaded into heater so that there are space between stones for air
circulation.
The main purpose of the stones in the heater unit is to store enough energy to efficiently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna room.
The stones must be replaced at least once a year or every 500 hours which ever occurs first. All
stone crumbles must be removed from the heater unit and replaced with new ones as
described in the heater manual. The required amount of stones is also listed in the manual
provided. See page 26 (Technical Data).
Heater Stones
Loading stones into the heater
It is recommended that all stones should be rinsed to remove any stains or dust that can cause
unpleasant odor during the first few times of using the heater. It is important that the stones
are loaded carefully in a way that they do not block air circulation through the heater. Load the
stones to the heater so that the heating elements are not visible from any angle. Make sure
that the elements don’t get bended or touch each other as a result of the loading by properly
installing the heating element spacer. Larger stones that won’t fit between the heating elements
must not be forced in place instead they must be completely removed. Small crumble or stone
pieces smaller than 35mm in diameter must not be loaded into the heater because they will
block the air circulation and will cause overheating and possible heating element damage. Use
the addtional heating element separator to make sure that heating elements are in no contact
with each other. Do not place stones inside the heating element holder, but only around and on
top of it. If heating elements touch each others, it will significantly reduce the life span of
heating element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is filled with stones, electrician should test that the heater works. Testing can
be done by turning on the heater for a short time without any stones and verifying that all
heating elements are heating up.

12
SUOMI
Stone Spacer
Kiuasta voidaan käyttää joko huohottimen kanssa tai ilman huohotinta. Kiukaalla on erilaiset
ominaisuudet huohottimella ja ilman, joten käyttäjä voi päättää sen käytöstä omien
mieltymystensä mukaan
The heater can be used with or without the stone spacer, depending on the preference of the
user. See comparison in Fig 4.

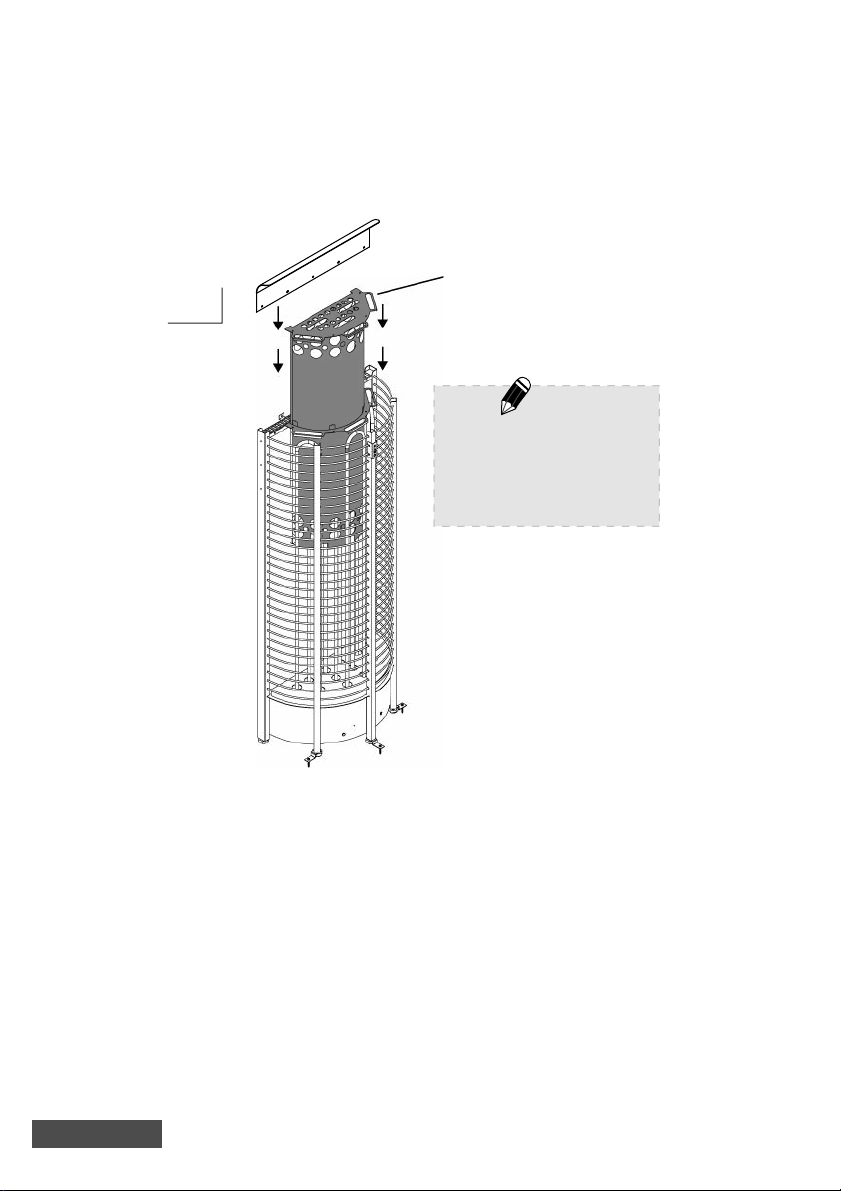

stone spacer
huohotin
Huohotin
Kuva. 4
Fig. 4
Huom!
Note!
Make sure that any size of stone
can’t get inside the stone spacer
as it will block the air flow.
Varmista ettei kivet pääse
huohottimen sisäpuolelle sillä ne
estävät tarvittavan ilmankierron.
With stone spacer:
Faster heating ability thus saves
energy
Extend life span of heating element
Hotter room temperature
Without stone spacer:
More stones means more steam
Milder room temperature, energy
savings in commercial use
Softer and moister steam
-
-
-
-
-
-
Huohottimen kanssa:
Lämmitysaika lyhenee säästäen
sähköä
Pidentää vastusten elinikää
Korkeampi saunan lämpötila
Ilman huohotinta:
Suurempi kivimäärä lisää
vesihöyryn määrää
Matalampi saunan lämpötila,
Säästää sähköä laitoskäytössä
Pehmeämmät ja kosteammat
löylyt
-
-
-
-
-
-

Sensoripidike
Sensor Cover
Lämmönjohdin
Heat Sink
13
ENGLISH
When not using Stone Spacer (for NB only)
Kuikaan käyttö ilman huohotinta (NB-mallit)

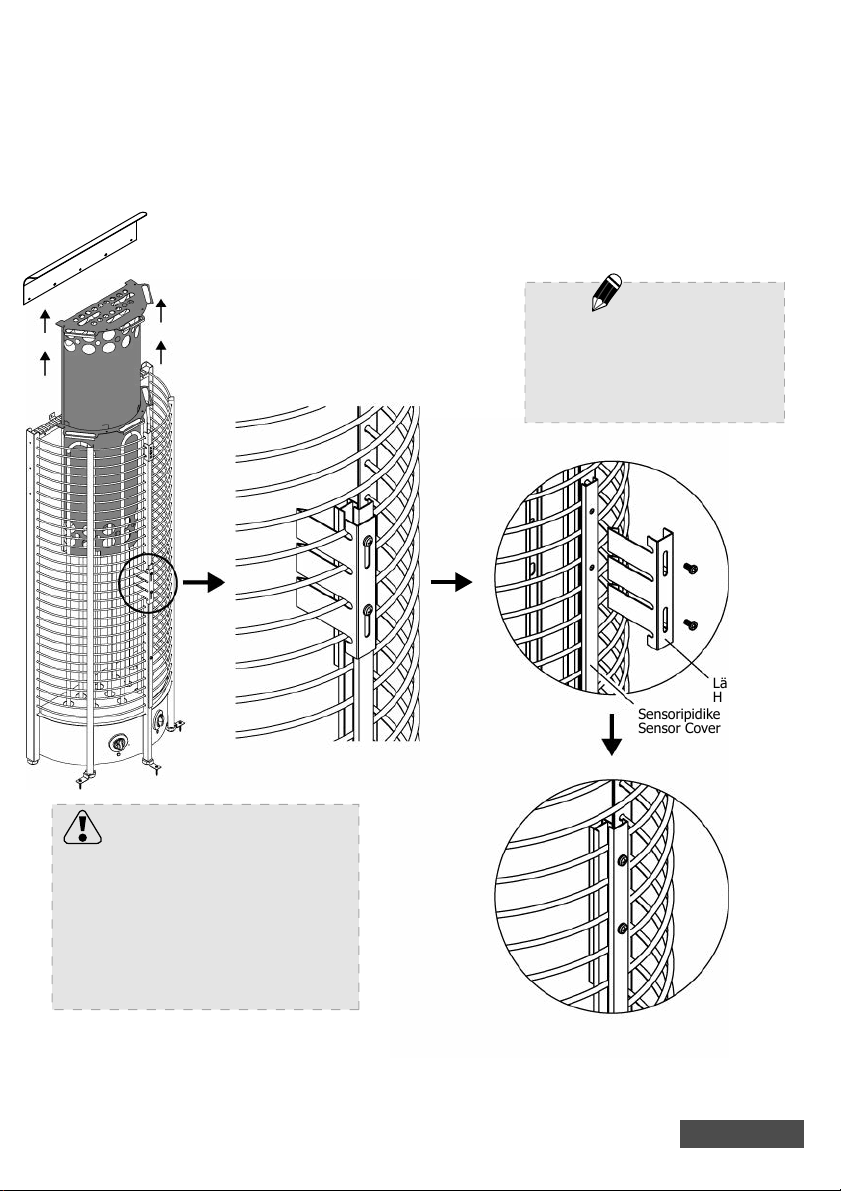

Poista huohotin
Irrota ruuvit jotka pitävät lämmönjohdinta
ja sensoripidikettä kiinni
Irrottaessasi lämmönjohdinta, varmista
että sensoripidike ei liiku
Poista lämmönjohdin
Kiinnitä sensoripidike aiemmin
irrottamillasi kahdella ruuvilla
1.
2.
3.
4.
5.
Remove Stone Spacer
Unscrew the heat sink
While unscrewing the heat sink,
hold tightly the sensor cover to
prevent dislocation of the sensors
Remove the heat sink
Return the screws
1.
2.
3.
4.
5.
Warning!
Varoitus!
Later on if stone spacer is added, the heat sink
has to be installed at the same time back to
the heater. Using stone spacer without
heat sink might cause fire hazard.
Jos huohotin asennetaan myöhemmin takaisin,
tulee lämmönjohdin kiinnittää takaisin
sensoripidikkeen päälle samaan tapaan kuin se
oli ennen sen irrottamista. Huohottimen
käyttäminen ilman lämmönjohdinta voi
aiheuttaa palovaaran.
Huom!
Note!
Jos NB-kiuasta käytetään ilman
huohotinta, tulee sensoripidekkeen päälle
kiinnitetty lämmönjohdin irroittaa.
If NB heater is used without stone spacer,
heat sink that covers the sensor holder
must be removed.

AJASTIN
Ohjaussäätimet
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet,
kiukaan sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa
ongelma ennen kiukaan uudelleenkäyttämistä (Kuva 5).
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika.
Käynnistääksesi kiukaan välittömästi käännä säädintä mihin
tahansa 1-4 tunnin välillä. Kiuas on päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin
välillä. Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy
päälle neljäksi tunniksi ellei sitä aiemmin kytketä pois päältä.
TERMOSTAATTI Termostaatti
Thermostat
Ajastin
Timer
14
SUOMI

TIMER
Control Settings
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the
heater even if the timer is on. Find out for what reason the heater
overheated. The reason for this could be too tightly or too loosely placed
sauna stones, heater´s location or inappropriate ventilation. Exposure of the
sensor to the glowing heating element may cause sensor to overheat. Find
out the reason for overheating and fix the problem before resetting the
safety sensor. Refer to Fig. 5.
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours
operating time.
To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time
selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When
the specific number of hours is reached, the heater will start running and
stay on for up to 4 hours if you don´t turn it off earlier.
THERMOSTAT
15
ENGLISH

16
SUOMI
Electrical Diagram
Kytkentäkaavio
N
G
TH3-60NS-WL 6,0 kW 6,0 kW
9,0 kW
8,0 kW
2.0 2.0 2.0
W
V
U
N
G
TH3-45NS-WL 4,5 kW
1.5 1.5 1.5
W
V
U
N
G
TH4-60NS-WL
1.5 1.5 1.5 1.5
W
V
U
TH5-80NS-WL TH5-90NS-WL
W
V
U
N
G
TH3-35NS-WL 3,5 kW
1.15 1.15 1.15
V
U
N
G
1.5 1.5
TH2-30NS-WL 3,0 kW
8,0 kWTH6-80NS-WL
N
U
V
W
G
1.15 1.15 1.15 1.5 1.5 1.5
9,0 kW
TH6-90NS-WL
N
U
V
W
G
1.5 1.5 1.5 1.5 1.5 1.5
N
U
V
W
G
2.0
1.5
2.0
1.5
2.0
N
U
V
W
G
1.5
1.5
1.5
1.5
2.0

17
ENGLISH
TH9-105NS-WL
6.9 kw 3.45 kw
T1 T2
W
V
U
W
V
U
N
G
N
G
1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15 1.15
W
V
U
W
V
U
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
TH6-105NS-WL
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
TH6-120NS-WL
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
N
G
N
G
1.5 1.5 1.15 1.15 1.15 1.15 1.5 1.5 1.5
TH9-120NS
10,5 kW
10,5 kW
12,0 kW
12,0 kW
7.6 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U

18
SUOMI
W
V
U
W
V
U
N
G
N
G
W
V
U
W
V
U
1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.5 1.15
TH12-150NS-WL
6.9 kw 7.95 kw
T1 T2
1.5 1.15 1.5
15,0 kW
TH9-180NS-WL
N
G
N
G
6.0 kw 12.0 kw
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
T1 T2
W
V
U
W
V
U
18,0 kW
N
G
N
G
1.5
2.0
1.5 1.5
2.0
1.5 1.5
2.0
1.5
TH9-150NS-WL 15,0 kW
9.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
TH12-180NS-WL
9.0kw 9.0 kw
T1 T2
1.5 1.5 1.5
18,0 kW

19
ENGLISH
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0
TH12-240NS-WL
12.0kw 12.0 kw
T1 T2
2.0 2.0 2.0
TH2-30NB-WL
3,0 kW
230V 1N~ /
400V 2N~
K(230V)
230V 1N~
NL1 N
400V 2N~
a
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
SENSORI
SENSOR
Sähkölämmityksen
ohjaus
TIMER THERMOSTAT
AJASTIN TERMOSTAATTI
2 PHASE/ 1 PHASE2 VAIHE / 1 VAIHE
Control of Electric
Heating in the
household (usage is
optional)
PL
(*Premium Models Only)
W
V
U
W
V
U
N
G
N
G
1.5 1.5 1.5 1.5 1.5 1.5
2.0 2.0 2.0
TH12-210NS-WL
24,0 kW
21,0 kW
9.0kw 12.0 kw
T1 T2
2.0 2.0 2.0

20
SUOMI
Sähkölämmityksen
ohjaus
TH6-90NB-WL 9,0 kW
TH6-80NB-WL 8,0 kW
SENSORI
SENSOR
Control of Electric
Heating in the
household (usage is
optional)
NL1 L2 L3
400V 3N~
50/60Hz
400V 3N~
50/60Hz
M
a1 aB1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H3 H2 H1 H4 H5 H6
N K
PL
( 230V)
J1
TIMER THERMOSTAT
AJASTIN TERMOSTAATTI
TIMER THERMOSTAT
AJASTIN TERMOSTAATTI 3 PHASE
3 PHASE
3 VAIHE
Sähkölämmityksen
ohjaus
Control of Electric
Heating in the
household (usage is
optional)
TH4-60NB-WL 6,0 kW
SENSORI
SENSOR
NL1 L2 L3
400V 3N~
50/60Hz
M
a1 aB1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3 H4
N K
PL
( 230V)
J1
TIMER THERMOSTAT
AJASTIN TERMOSTAATTI
3 PHASE
3 VAIHE
PL
(*Premium Models Only)
Sähkölämmityksen
ohjaus
Control of Electric
Heating in the
household (usage is
optional)
TH5-80NB-WL 8,0 kW
SENSOR
SENSORI
NL1 L2 L3
a1 aB1
A1
A2 B2
A3 B3
b
a1
a1
b0
bb0
bb0
H1 H2 H3 H4 H5
N K
PL
( 230V)
J1
PL
(*Premium
Models Only)
PL
(*Premium Models Only)
Sähkölämmityksen
ohjaus
TH3-35NB-WL
TH3-45NB-WL
TH3-60NB-WL
3,5 kW
4,5 kW
6,0 kW
SENSORI
SENSOR
Control of Electric
Heating in the
household (usage is
optional)
NL1 L2 L3
400V 3N~
50/60Hz
M
a1 aB1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
NK
PL
PL
( 230V)
J1
TIMER THERMOSTAT
AJASTIN TERMOSTAATTI
3 VAIHE
3 VAIHE
(*Premium Models Only)
