Sawo SAV-90NS User manual

РУКОВОДСТВО
MANUAL
RUSSIAN | ENGLISH
SAVONIA HEATER
ЭЛЕКТРИЧЕСКАЯ КАМЕНКА | ELECTRIC SAUNA HEATER
Данное руководство не предназначено для США, Канады и Мексики
Not for use in the USA, Canada and Mexico.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Поздравляем с приобретением
электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно
прочитайте руководство перед
использованием электрокаменки.
AVAILABLE AS:
• PREMIUM
• TRENDLINE
• FIBERCOATED
SAV-90NS
SAV-180NS-V12
SAV105NS
SAV210NS-V12
SAV120NS
SAV240NS-V12
SAV150NS
SAV180NS
SAVONIA
Sarjanumero
Serienummer
Sarjanumero
Serienummer
Sarjanumero
Serienummer
SUPER SAVONIA SUPER SAVONIA V12

RUSSIAN
2
Инструкции по безопасности ....................................... 4
Для пользователей: .................................................... 4
Для монтажников: ...................................................... 6
Установка печи ........................................................... 8
Электрические схемы .................................................10
Sensorin Sijainti...........................................................13
Камни для печи .........................................................14
Загрузка камней в печь ..............................................14
Обогрев сауны ...........................................................16
Вентиляция в сауне....................................................18
Изоляция....................................................................18
Обслуживание сауны...................................................20
Диагностика................................................................22
Технические данные....................................................24
Запчасти для печи Savonia, Super Savonia and
Super Savonia V12........................................................25
СОДЕРЖАНИЕ
ОБРАТИТЕСЬ К РУКОВОДСТВУ
ПОЛЬЗОВАТЕЛЯ ЗА
ДОПОЛНИТЕЛЬНЫМИ
ВАЖНЫМИ ИНСТРУКЦИЯМИ
READ THE MANUAL FOR ADDI-
TIONAL IMPORTANT INSTRUC-
TIONS
НАКРЫВАНИЕ ПЕЧКИ
СОЗДАЕТ ВОЗМОЖНОСТЬ
ПОЖАРА
COVERING THE HEATER
CAUSES FIRE HAZARD

ENGLISH 3
TABLE OF CONTENTS
Safety instructions ........................................................ 5
For user: ...................................................................... 5
For technicians: ............................................................ 7
Heater installation ........................................................ 9
Electrical diagram ........................................................10
Sensor Location ..........................................................13
Heater stones ..............................................................15
Loading stones into the heater ....................................15
Heating of the sauna room ...........................................17
Air ventilation ..............................................................19
Insulation ...................................................................19
Sauna Maintenance .....................................................21
Diagnostic Table ..........................................................23
Technical data .............................................................24
Savonia, Super Savonia and Super Savonia V12 Heater
Spare Parts .................................................................25
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.
ВНИМАНИЕ!
На ущерб, причиненный
установкой, использованием или
техническим обслуживанием печи
не в соответствии с указаниями
настоящего руководства, гарантия
не распространяется. По вопросам
гарантииобращайтеськпродавцу.

RUSSIAN
4
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Пожалуйста, следуйте этим мерам безопасности перед использованием сауны и
при установке печки.
Для пользователей:
• Данное оборудование не предназначено для использования людьми
(включая детей) с недостаточным опытом или с ограниченными
физическими, сенсорными или умственными способностями, кроме как под
контролем со стороны более опытных пользователей.
• Чистка и обслуживание оборудования не должны выполняться детьми без
контроля родителей
• Детям непозволительно играть с оборудованием ни при каких условиях
• Не используйте печку как гриль.
• Не кладите ничего деревянного на нее.
• На накрывайте печку, это может вызвать пожар.
• Не используйте печку для сушки одежды, это может вызвать пожар.
• Никогда не садитесь на печку, она очень горячая и может вызвать серьезные
ожоги.
• Не используйте хлорированную (например, из бассейна или джакузи) или
морскую воду. Это может вывести печку из строя. После установки печки
включите ее на 30 минут и покиньте сауну (см. стр. 16)
• Перед включением или активацией таймера на включение печки убедитесь,
что рядом с ней нет легковоспламеняющихся предметов.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. (See page 17)
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

RUSSIAN
6
Для монтажников:
• Работы с электропроводкой и ее ремонт должны проводиться
сертифицированным электриком.
• Соблюдайте рекомендации о минимальных безопасных расстояниях при
монтаже печки (см. стр. 8)
• Электронный температурный датчик необходимо установить так, чтобы он
не обдувался входящим (более холодным) воздухом, это может повлиять на
его показания. Если используется отдельный пульт управления, то пульт и
блок контроля мощности должны быть установлены вне сауны.
• В случае если печка используется для общественных саун или оборудована
дистанционным пультом управления, дверь сауны должна быть
оборудована датчиком, отменяющим команду включения режим обогрева с
дистанционного пульта в случае если дверь сауны открыта.
• Следуйте рекомендациям относительно объемов сауны (см. стр. 24)
• Следуйте рекомендациям по вентиляции сауны (см. стр. 18)

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 24).
• Observe the specications on ventilation of the sauna cabin (See page 19).

8RUSSIAN | ENGLISH

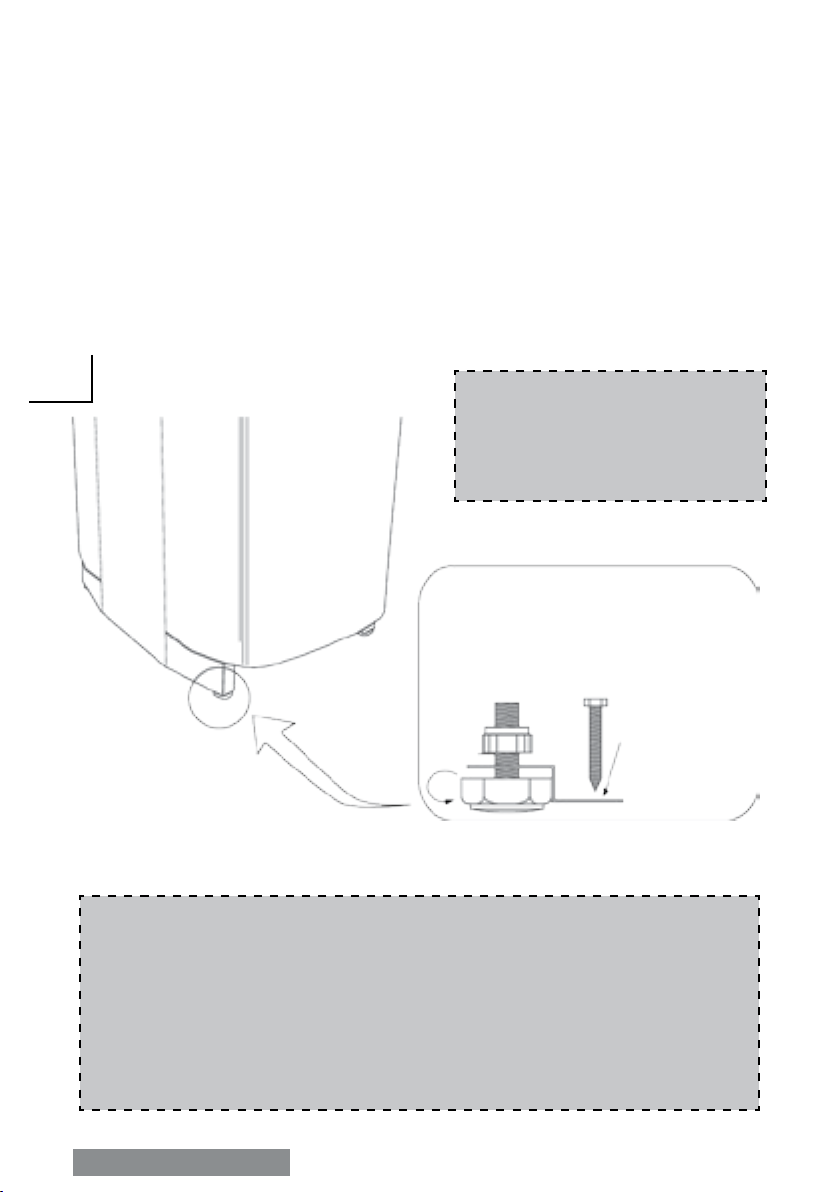

Рис 1
Fig. 1 ПОДСТАВКА
Stand NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
NOTE!
Please refer to the control unit
manual for maximum power rating.
Check control’s maximum capacity if
additional contactor unit is needed.
УСТАНОВКА ПЕЧИ
Печь может быть установлена в любом месте сауны. Для обеспечения безопасности и удобства соблюдайте
минимально допустимые расстояния,указанные на см. стр. 24 Соблюдайте кубические объемы,
приведенные в технических данных (см. стр. 24). Не допускается установка печи непосредственно на
полу или в стенной нише. Не допускается установка более одной печи, за исключением особых инструкций
по установке двойных печей. В большинстве случаев предусмотрена установка печи на специальной
подставке на полу, как показано на Рис. 1. Установить кронштейн в целях безопасности (Рис. 1).
При работе печь нагревается до очень высоких температур. В целях безопасности рекомендуется
установить ограждение.
Необходимо использовать соединительный кабель в резиновой оболочке типа HO7RN-F или его
аналог. Установка печи выполняется квалифицированным электриком, чтобы обеспечить надежность
и безопасность. Неправильное подключение может привести к удару током или возгоранию. См.
электрическую схему на см. стр. 10).
Прикрутить к полу,
чтобы не допустить
случайного
перемешения печи.
Must be screwed
directly on the
oor to prevent
the heater from
being accidentaly
removed.
ПРИМЕЧАНИЕ:
Вы можете узнать максимальную расчетную
мощность из руководства к пульту
управления. В случае, если мощность
печки превышает расчетные параметры
пульта управления, Вам понадобится
дополнительный блок управления
мощностью. Дополнительный блок
управления мощностью можно подключить
к печке мощностью 15кВт и выше.

ENGLISH 9
Рис 2
Fig. 2
Минимальные безопасные расстояния (mm)
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 24). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 10).
MIN. 1900
1200
110
50
20
MIN.
MM
MIN. 110
MIN. 110 MIN. 120
MIN. 120
MIN. 1900
1200
120
60
20
MIN.
MM
MIN. 130
MIN. 130
MIN. 2100
1400
130
70
20
MIN.
MM
MIN. 160
MIN. 160
SAV-150NS
MIN. 2100
1400
160
100
20
MIN.
MM
MIN. 160
MIN. 160
SAV-180NS
MIN. 2100
1400
160
100
20
MIN.
MM
MIN. 2100
1400
160
100
20
MIN.
MM
MIN. 160
MIN. 160
MIN. 160
MIN. 160
MIN. 160
MIN. 160
MIN. 2100
1400
160
100
20
MIN.
MM
MIN. 2100
1400
160
100
20
MIN.
MM
SAV-90NS SAV-105NS SAV-120NS
SAV-180NS-V12 SAV-210NS-V12 SAV-240NS-V12
Minimum safety distances (mm)

10 RUSSIAN | ENGLISH
ELECTRICAL DIAGRAM
SUPER SAVONIA
HEATING SYSTEM
HEATING SYSTEM
Control Unit / Contactor Unit Connection
TERMINAL 1 TERMINAL 2
Using Contactor Unit
Control
Unit
Contactor
Unit
SAUNA
CONTROL
UNIT
CONTACTOR
UNIT
TERMINAL1 TERMINAL2
POWER
DISTRUBUTION
400V 3N~
50/60Hz
Control
Unit
SAUNA
CONTROL
UNIT
POWER
DISTRUBUTION
400V 3N~
50/60Hz
TERMINAL1
SAV-105NS
SAV-120NS
SAV-150NS
HEATING SYSTEM
4.5 kW
6 kW
6 kW
9 kW
6 kW
6 kW
SAVONIA
TERMINAL 1
U
V
W
N
G
1.5KW H1
1.5KW H2
1.5KW H3
1.5KW H4
1.5KW H5
1.5KW H6
9,0 kW
6,0 kW
TERMINAL 1 4,5 kW
TERMINAL 2
N
G
U
V
W
U
V
W
N
G
U
V
W
U
V
W
2.0KW H1 2.0KW H3
1.5KW H4 1.5KW H6
1.5 H2KW
2.0KW H5
6,0 kW 6,0 kW
TERMINAL 1 TERMINAL 2
N
G
U
V
W
U
V
W
N
G
2.0KW H1 2.0KW H3 2.0KW H4 2.0KW H6
2.0KW H2
2.0KW H5
U
V
W
U
V
W
SAV-180NS
18,0 kW
400V 3N~
50/60 Hz
SAV-150NS
15,0 kW
400V 3N~
50/60 Hz
9,0 kW 6,0 kW
TERMINAL 1 TERMINAL 2
N
U
U
V
W
U
V
W
V
W
U
V
W
U
V
W
U
V
W
G
N
G
1.5KW H1
2.0KW H2
1.5KW H1
1.5KW H4
2.0KW H1
1.5KW H6
1.5KW H7 2.0KW H8 1.5KW H9
6 kW 12 kW
TERMINAL 1 TERMINAL 2
N
G
N
G
2.0KW H2 2.0KW H4 2.0KW H6 2.0KW H7 2.0KW H8 2.0KW H9 2.0KW H5 2.0KW H3 2.0KW H1
U
V
W
U
V
W
U
V
W
U
V
W
TERMINAL 1 TERMINAL 2
SAUNA
CONTROL UNIT
N
G
N
G
G
N
U
V
W
U
V
W
G
N
CONTROL
UNIT
CONTACTOR
UNIT
18,0-24,0kW
10,5 kW
400V 3N~
50/60 Hz
9,0 kW
400V 3N~
50/60 Hz
12,0 kW
400V 3N~
50/60 Hz
SAV-105NS
SAV-120NS
SAV-90NS
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

RUSSIAN | ENGLISH 11
SUPER SAVONIA
HEATING SYSTEM
HEATING SYSTEM
Control Unit / Contactor Unit Connection
TERMINAL 1 TERMINAL 2
Using Contactor Unit
Control
Unit
Contactor
Unit
SAUNA
CONTROL
UNIT
CONTACTOR
UNIT
TERMINAL1 TERMINAL2
POWER
DISTRUBUTION
400V 3N~
50/60Hz
Control
Unit
SAUNA
CONTROL
UNIT
POWER
DISTRUBUTION
400V 3N~
50/60Hz
TERMINAL1
SAV-105NS
SAV-120NS
SAV-150NS
HEATING SYSTEM
4.5 kW
6 kW
6 kW
9 kW
6 kW
6 kW
SAVONIA
TERMINAL 1
U
V
W
N
G
1.5KW H1
1.5KW H2
1.5KW H3
1.5KW H4
1.5KW H5
1.5KW H6
9,0 kW
6,0 kW
TERMINAL 1 4,5 kW
TERMINAL 2
N
G
U
V
W
U
V
W
N
G
U
V
W
U
V
W
2.0KW H1 2.0KW H3
1.5KW H4 1.5KW H6
1.5 H2KW
2.0KW H5
6,0 kW 6,0 kW
TERMINAL 1 TERMINAL 2
N
G
U
V
W
U
V
W
N
G
2.0KW H1 2.0KW H3 2.0KW H4 2.0KW H6
2.0KW H2
2.0KW H5
U
V
W
U
V
W
SAV-180NS
18,0 kW
400V 3N~
50/60 Hz
SAV-150NS
15,0 kW
400V 3N~
50/60 Hz
9,0 kW 6,0 kW
TERMINAL 1 TERMINAL 2
N
U
U
V
W
U
V
W
V
W
U
V
W
U
V
W
U
V
W
G
N
G
1.5KW H1
2.0KW H2
1.5KW H1
1.5KW H4
2.0KW H1
1.5KW H6
1.5KW H7 2.0KW H8 1.5KW H9
6 kW 12 kW
TERMINAL 1 TERMINAL 2
N
G
N
G
2.0KW H2 2.0KW H4 2.0KW H6 2.0KW H7 2.0KW H8 2.0KW H9 2.0KW H5 2.0KW H3 2.0KW H1
U
V
W
U
V
W
U
V
W
U
V
W
TERMINAL 1 TERMINAL 2
SAUNA
CONTROL UNIT
N
G
N
G
G
N
U
V
W
U
V
W
G
N
CONTROL
UNIT
CONTACTOR
UNIT
18,0-24,0kW
10,5 kW
400V 3N~
50/60 Hz
9,0 kW
400V 3N~
50/60 Hz
12,0 kW
400V 3N~
50/60 Hz
SAV-105NS
SAV-120NS
SAV-90NS
24,0 kW 400V 3N~ 50/60 Hz
U
V
W
U
V
W
N
G
N
G
2.0KW H1 2.0KW H2 2.0KW H3 2.0KW H4 2.0KW H5 2.0KW H6 2.0KW H7 2.0KW H8 2.0KW H9
2.0KW H10
2.0KW H11
2.0KW H12
12kW 12 kW
TERMINAL 1 TERMINAL 2
SAV-240NS-V12
18,0 kW 400V 3N~ 50/60Hz
21,0 kW 400V 3N~ 50/60Hz
9 kW 12 kW
TERMINAL 1 TERMINAL 2
9 kW 9 kW
TERMINAL 1 TERMINAL 2
N
G
N
G
1.5KW H1
2.0KW H2
1.5KW H3
2.0KW H4
1.5KW H5
2.0KW H6
1.5KW H7
2.0KW H8
1.5KW H9
2.0KW H10
1.5KW H11
2.0KW H12
N
U
V
W
U
V
W
U
V
W
U
V
W
G
N
G
1.5KW H1 1.5KW H2 1.5KW H3 1.5KW H4 1.5KW H5 1.5KW H6 1.5KW H7 1.5KW H8 1.5KW H9
1.5KW H10
1.5KW H11
1.5KW H12
SAV-210NS-V12
SAV-180NS-V12

12 RUSSIAN | ENGLISH

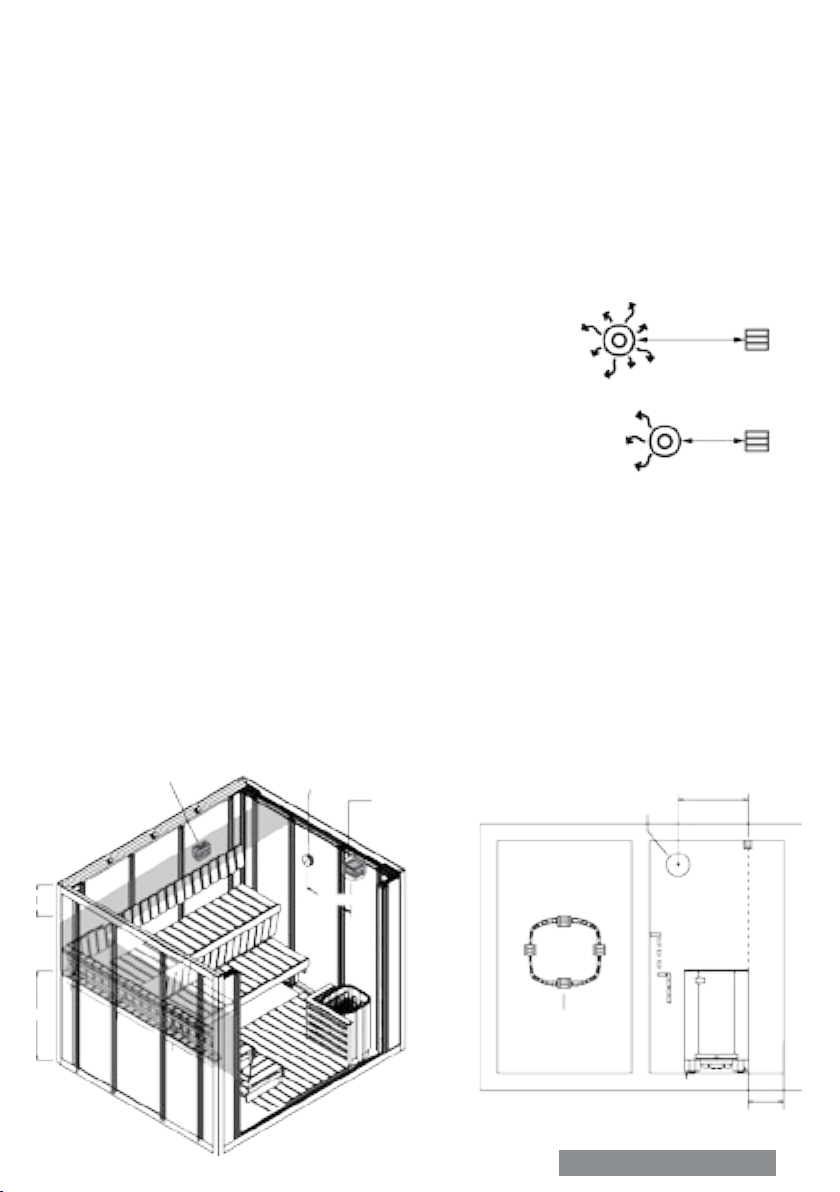

TS1 TEMPERATURE
SENSOR IN CEILING
A I R V E N T
Min. 1000mm
Min. 1300mm Min. 300mm
CEILING
POSSIBLE
SENSOR
LOCATIONS
FLOOR
Min. 1000mm
Sensor
min 200mm from
the wall
A I R V E N T
WALL
Top view Side view
SENSOR 2 (Optional)
360°
180°
Min. 1000mm
Min. 500mm
Type Power(max.) Voltage Current
Innova Control Unit15kW 15kilowatt
15kilowatt
400V 21.5Amp.
21.5 Amp.
Innova ContactorUnit 15kW 400V
Control and Contactor Specification
MALLI
MODEL
TERMINAL 1 (kW)
TERMINAALI 1
TERMINAL 2 (kW)
TERMINAALI 2
TERMINALS 1 & 2
TERMINAALIT 1 & 2
SAV-90NS
SAV-105NS
SAV-120NS
SAV-150NS
SAV-180NS
SAV-180NS-V12
SAV-210NS-V12
SAV-240NS-V12
9
6
6
9
6
9
9
12
4.5
6
6
12
9
12
12
10.5
12
15
SAV150 SAV200
NOTE!
By cables longer than 2m, you have to
assign the cable cross section to VDE
0100 respective to EVU
NOTE!
Terminal 1 should be used for
main control unit. Terminal 2
should be used for additional
power-switching unit.

RUSSIAN | ENGLISH 13
TS1 TEMPERATURE
SENSOR IN CEILING
A I R V E N T
Min. 1000mm
Min. 1300mm Min. 300mm
CEILING
POSSIBLE
SENSOR
LOCATIONS
FLOOR
Min. 1000mm
Sensor
min 200mm from
the wall
A I R V E N T
WALL
Top view Side view
SENSOR 2 (Optional)
360°
180°
Min. 1000mm
Min. 500mm
Type Power(max.) Voltage Current
Innova Control Unit15kW 15kilowatt
15kilowatt
400V 21.5Amp.
21.5 Amp.
Innova ContactorUnit 15kW 400V
Control and Contactor Specification
MALLI
MODEL
TERMINAL 1 (kW)
TERMINAALI 1
TERMINAL 2 (kW)
TERMINAALI 2
TERMINALS 1 & 2
TERMINAALIT 1 & 2
SAV-90NS
SAV-105NS
SAV-120NS
SAV-150NS
SAV-180NS
SAV-180NS-V12
SAV-210NS-V12
SAV-240NS-V12
9
6
6
9
6
9
9
12
4.5
6
6
12
9
12
12
10.5
12
15
SAV150 SAV200
ПРИМЕЧАНИЕ!
При использовании выносного блока управления
необходимо установить температурный датчик
с предохранителем (срабатывающим в случае
перегрева печки) на потолок прямо над центром
печки Aries, даже если это противоречит
руководству к пульту управления. Установка
датчика температуры над печкой Aries на
стене может привести к перегреву печки.
Не устанавливайте температурный датчик с
предохранителем ближе 1 метра от вентиляции.
Не устанавливайте датчики ближе 1м от
вентиляционных отверстий при естественной
вентиляции или ближе 0,5м при принудительной
вентиляции, если поток направлен мимо
датчиков.(см. рис.).
Установка вентиляционных отверстий
Inlet air vent installation
Ненаправленный воздушный поток
Non-directed airow
Ненаправленный воздушный поток
Non-directed airow
датчик
Sensor
датчик
Sensor
NOTE!
Temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the heater.
Do not install the temperature sensor with fuse
closer than 1 meter from the ventilation louvers.
Do not place the sensors under 1 m from non-
directional air ventilation or not under 0.5 m from
a directional air ventilation, which is directed away
from sensors.
SENSOR LOCATION (NS-MODELS)
РАСПОЛОЖЕНИЕ ДАТЧИКОВ (В МОДЕЛЯХ NS)

RUSSIAN
14
КАМНИ ДЛЯ ПЕЧИ
Камни, предназначенные для загрузки в печь, содержат в себе достаточно энергии
и эффективно испаряют попавшую на них воду, поддерживая необходимую
влажность в сауне. Замена камней производится один разв год или после 500 часов
эксплуатации. При замене камней, мелкие осколки, отколовшиеся от камней в
результате частого использования, необходимо удалить их вместе с треснутыми. См.
таблицу технических данных см. стр. 24) для определения нужного количества
ПРИМЕЧАНИЕ! Недопустима эксплуатация печи без камней, так как это может
вызвать пожар. Используйте только камни, рекомендованные SAWO. Использование
других камней может повредить тэны и лишит Вас гарантии на продукцию. Не
используйте керамические или другие искусственные камни!
ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ
Необходимо промыть камни перед загрузкой в печь, чтобы удалить пыль и
загрязнения, которые могут вызвать неприятные запахи при первом включении
печи. Необходимо загружать камни таким образом, чтобы не блокировать свободную
циркуляцию воздуха. Загрузите камни в печь таким образом, чтобы тэны не были
видны. Убедитесь, что нагревательные элементы не погнулись и не соприкасаются
друг с другом вследствие загрузки камней, для этого правильно устанавливайте
разделитель тэнов. Не используйте большие камни, если они не помещаются
между тэнами. Также не загружайте в печь маленькие камни размером меньше
35 мм в диаметре, поскольку они могут блокировать циркуляцию воздуха, что,
в свою очередь, приведет к перегреву тэнов и их выходу из строя. Используйте
три дополнительных разделителя нагревательных элементов, чтобы избежать их
соприкосновения. Не кладите камни внутрь держателя тэнов, только вокруг и сверху
него. Если тэны соприкасаются, это значительно сократит их срок службы (рис. 3).
ПРИМЕЧАНИЕ! Поломка тэна в связи перегревом, вызванным использованием
камней, которые не предназначены для печи или неправильной загрузкой камней,
не является гарантийным случаем.

ENGLISH 15
Рис. 3
Fig. 3
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 24 Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.

RUSSIAN
16
ВНИМАНИЕ!
При первом включении печи могут возникнуть неприятные запахи.
На нагревательных элементах новой печки остаются следы технологических
жидкостей и материалов, используемых при производстве, которые испаряются
при первом нагреве печки. При этом может возникать дымка и неприятный запах.
Вдыхание этих паров может быть опасным для здоровья.
Выполните следующие шаги при прогреве электрической печки в первый раз или
после замены нагревательных элементов. Это поможет избежать возможного
вреда от возникающего запаха или дымки.
1. Выставите максимальную температуру прогрева.
2. Включите печь для сауны на полчаса. Не оставайтесь в сауне в это время.
3. Дайте сауне хорошо проветриться после прогрева печки в первый раз.
4. При отсутствии запаха или дымки можно начинать пользоваться сауной.
Если запах или дымка все еще продолжают выделяться, немедленно
покиньте сауну и повторите шаги 1, 2 и 3.
Перед включением печи необходимо освободить пространство рядом с печью,
чтобы поблизости не было никаких предметов. При первом включении печи могут
возникнуть неприятные запахи. Убедитесь, что в сауне адекватная вентиляция.
При правильно выбранной мощности печь нагревает сауну до нужной температуры
в течение часа (см. стр. 24). Температуры в сауне должна быть от 60 до 900С,
в зависимости от индивидуальных предпочтений. Если выбрана слишком большая
мощность для помещения сауны, то сауна будет нагреваться быстрее, чем камни.
В этом случае вода будет просто стекать вниз с камней. Если выбранная мощность
печи слишком мала, время нагрева сауны значительно увеличится.
ОБОГРЕВ САУНЫ

ENGLISH 17
HEATING OF THE SAUNA ROOM
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the
manufacturing process will be present on the new heating elements. These evaporate
when the sauna heater is heated up for the rst time. This produces smoke and an
unpleasant odor. Breathing in the fumes or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the
heating elements for the sauna heater have been changed. In this way you will prevent
damage to health due to the fumes and smoke produced when heating up for the rst
time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna cabin during this
period.
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you
can start to use the sauna. If smoke or odor is produced again, leave the sauna cabin
immediately and repeat the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is
no combustible things within the safety distances of the heater or on the heater).
Make sure that sauna room has been efciently ventilated. If the output of the heater
is proper it will take about an hour to reach suitable temperature (See page 24). The
temperature in sauna room should be between +60 - +90 °C. Temperature is individual in
every sauna room depending on e.g. heater model, size of heater room, air ventilation and
bathers preference. Too powerful heater will heat sauna room too quickly and the stones
won’t have enough time to warm. The water poured on the stones will not evaporate, but
ow into the stone holder. An underpowered heater, on the other hand, would lead to an
undesirably long heating period.

RUSSIAN
18
ВЕНТИЛЯЦИЯ В САУНЕ
успокаивающее воздействие, в ней должно происходить надлежащее
перемешивание горячего и холодного воздуха. Помимо этого вентиляция
обеспечивает перемещение воздуха вокруг печи и перенос тепла в остальные
части сауны. Положение впускных и выпускных отверстий может изменяться в
зависимости от конструкции помещения сауны или предпочтений владельца. Для
стен и потолка сауны рекомендуется использовать доски из скандинавской ели.
Входное вентиляционное отверстие может быть расположено на стене
непосредственно под печью (Рис. A). Если используется принудительная
вентиляция, входное отверстие можно расположить выше печи, не менее чем на 60
см (Рис. B) или на потолке над печью (Рис. C). Таким образом, тяжелый холодный
воздух, поступающий в сауну, будет смешиваться с легким горячим воздухом из
печи, облегчая дыхание. Рекомендуемый диаметр входного отверстия 5-10 см.
Выходное вентиляционное отверстие располагается по диагонали к входному.
Рекомендуется расположить выходное отверстие как можно дальше от отверстия
для входа свежего воздуха, к примеру, рядом с полом, или в трубе, идущей от пола
к потолку сауны, или под дверью (к душевой). В последнем случае минимальный
диаметр отверстия должен быть 5 см, также рекомендуется принудительная
вентиляция душевой. Диаметр выходного отверстия должен быть в два раза
больше входного
ИЗОЛЯЦИЯ
Очень важно предусмотреть правильную изоляцию стен, потолка и двери
сауны. При определении требуемой мощности печи один квадратный метр (м2)
неизолированной поверхности увеличивает кубический объем приблизительно на
1,2 м3см. стр. 24
Обеспечьте надлежащую гидроизоляцию в помещении сауны. Она необходима,
чтобы предотвратить попадание влаги в другие помещения или в конструкции
стен. Гидроизоляция должна располагаться между теплоизоляцией и панелями.
Для стен и потолка сауны рекомендуется использовать доски из скандинавской
ели.
Тепло- и гидроизоляция устанавливается в следующем порядке снаружи внутрь.
• Рекомендуемая минимальная толщина слоя теплоизоляционного материала стен – 50мм,
потолка – 100 мм.
• В качестве паронепроницаемого барьера допускается использование картона или алюминиевой
фольги, которые устанавливаются поверх внутренней изоляционной подстилки из алюминиевой
фольги.
• Зазор между паронепроницаемым барьером и внутренней поверхностью обшивки стены должен
быть не менее 20 мм.
• Чтобы влага не скапливалась под вагонкой, предусмотрите зазор между обшивкой стен и
потолком.

ENGLISH 19
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. A). When using the
mechanical ventilation, the inlet vent may be placed at least 60cm above the heater (Fig B) or on
the ceiling above the heater (Fig. C). Through these positions, the heavy cold air that is blown
into the sauna is mixed with the light hot air from the heater, bringing fresh air for the bathers to
breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet
vent be placed under the platform in a sauna as far as possible from the fresh air vent. It may be
installed near the oor, or led outside through a pipe from the oor going to a vent to the sauna
ceiling, or under the door (to the washroom). In this case, the sill slot must be at least 5cm and it is
recommended that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-
insulated surface increases the cubic volume by approximately 1,2m³ when determining the power
requirement of the heater. See page 24 (Technical Data).
Ensure that moisture proong is appropriate in the sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel.
Thermal and moisture proong need to be installed according to the following order from outside
to inside:
• The recommended minimum thickness of the thermal insulation in the walls is 50 mm and
in the ceiling 100 mm.
• It is possible to use carton or aluminum foil laminate as a vapor barrier, which is afxed
over the insulation aluminum foil inwards.
• Leave at least 20 mm air slot between vapor barrier and inside.
• To prevent gathering of the moisture behind the panel, leave the slot between wall panel
and ceiling.
Рис. 7
Fig. 7
A B C

ENGLISH
20
ОБСЛУЖИВАНИЕ САУНЫ
ПОСЛЕ КАЖДОГО ПОСЕЩЕНИЯ САУНЫ:
9Рекомендуется использовать полотенца для полков для поддержания чистоты
полков.
9После посещения сауны оставьте печь включенной еще на 30 минут – так сауна
высохнет быстрее. Затем откройте вентиляционные отверстия или дверь сауны.
9Вылейте воду из ведра.
КАК МИНИМУМ 1-4 РАЗА В ГОД:
9Вынимайте камни из печи. Очищайте дно печи от каменной крошки и пыли.
Проверяйте камни и заменяйте треснутые на новые.
9Проверяйте нагревательные элементы. Заменяйте их, если они погнуты или
покрыты трещинами. В случае повреждения нагревательных элементов
необходимо заменять все элементы, а не только один.
9Протирайте все поверхности сауны теплой водой и бытовыми моющими
средствами. Используйте мягкую щетку. Промывайте полки, потолок, пол и
стены сауны. Не используйте моющие средства, в составе которых есть аммиак
или хлор. Ополаскивайте поверхности холодной водой и хорошо проветривайте
сауну. При необходимости наносите на деревянные поверхности защитные
средства. Перед этим внимательно читайте инструкцию на упаковке защитного
средства.
9Если после мытья полки остались грязными, потрите их наждачной бумагой.
Нанесите на полки защитное масло для древесины. Не нагревайте сауну сразу
после мытья.
9Если на крышке печи появился известковый налет или другие пятна, протрите
ее мягким мыльным раствором. Для удаления пятен можно также использовать
декальцинирующий раствор SAWO (средство для удаления накипи). После
мытья печь должна просохнуть.
9Протирайте стеклянные поверхности с помощью средств для мытья окон
или посуды. После тщательного ополаскивания водой протрите их насухо
резиновым скребком или тряпкой.
9Проверяйте винты (в дверях, полках, поручнях). При необходимости
подтягивайте их.
9Прочищайте слив в полу.
