OPERATING INSTRUCTION
SureSense - HL18G / HL18T
Cylindrical photoelectric sensors
en / de / fr / it / pt / es / zh / ru
8017852.YMH6
SICK AG, Erwin-Sick-Strasse 1, D-79183 Waldkirch

Photoelectric retro-reflective sensor
Operating instructions
1Safety notes
■Read the operating instructions before commissioning.
■Connection, mounting, and setting may only be performed by trained specialists.
■Not a safety component in accordance with the EU Machinery Directive.
■When commissioning, protect the device from moisture and contamination.
■These operating instructions contain information required during the life cycle of
the sensor.
2 Correct use
The HL18G/T is an opto-electronic photoelectric retro-reflective sensor (referred to as
"sensor" in the following) for the optical, non-contact detection of objects, animals, and
persons. A reflector is required for this product to function. If the product is used for any
other purpose or modified in any way, any warranty claim against SICK AG shall become
void.
Photoelectric retro-reflective sensor with optional add-on for detecting transparent ob‐
jects (HLxxG-xxxx).
The HL18G/T sensor complies with the Radio Safety Requirements (EMC) for the in‐
dustrial sector (Radio Safety Class A). It may cause radio interference if used in a resi‐
dential area.

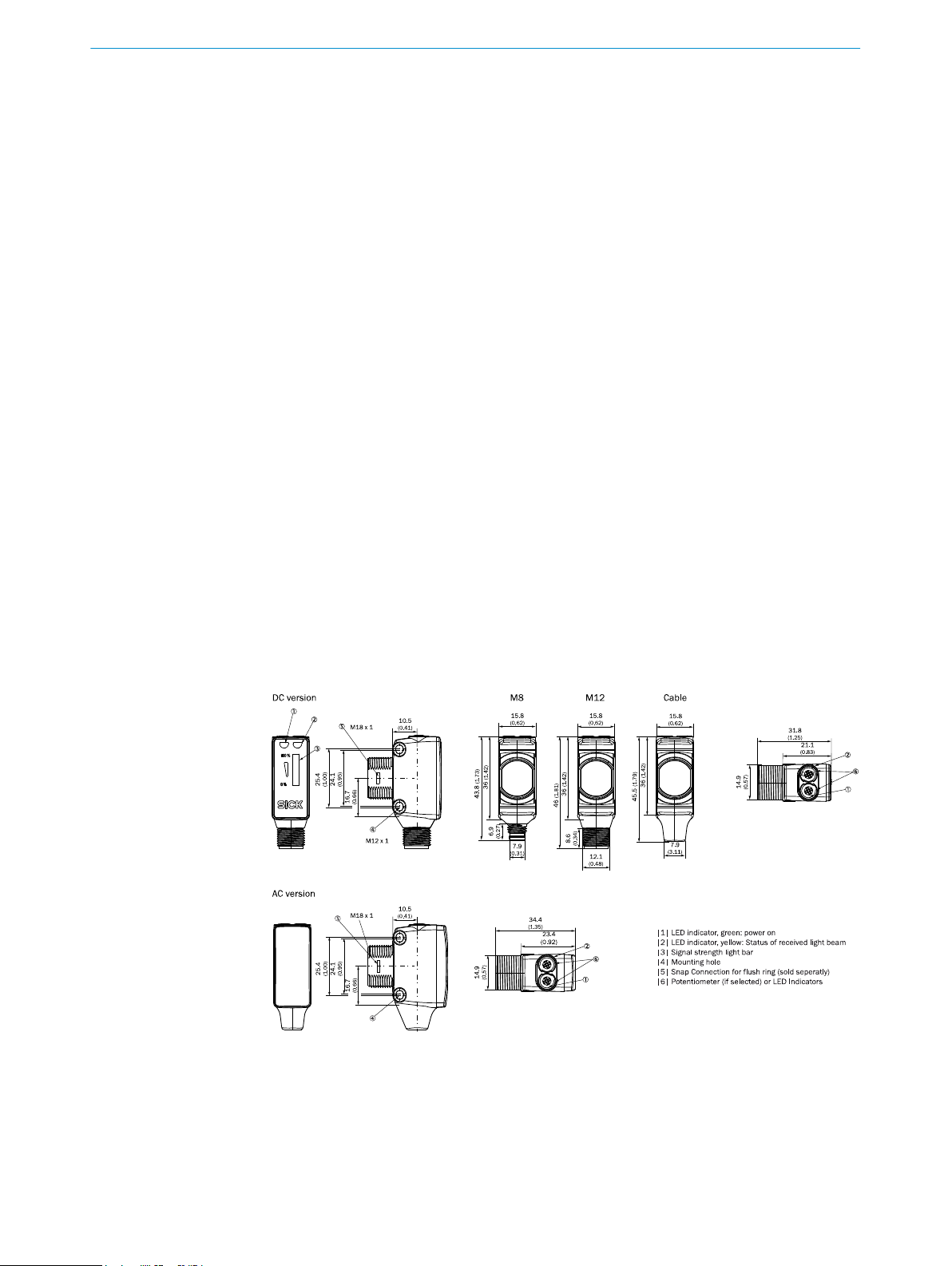

Image: A
3 Commissioning

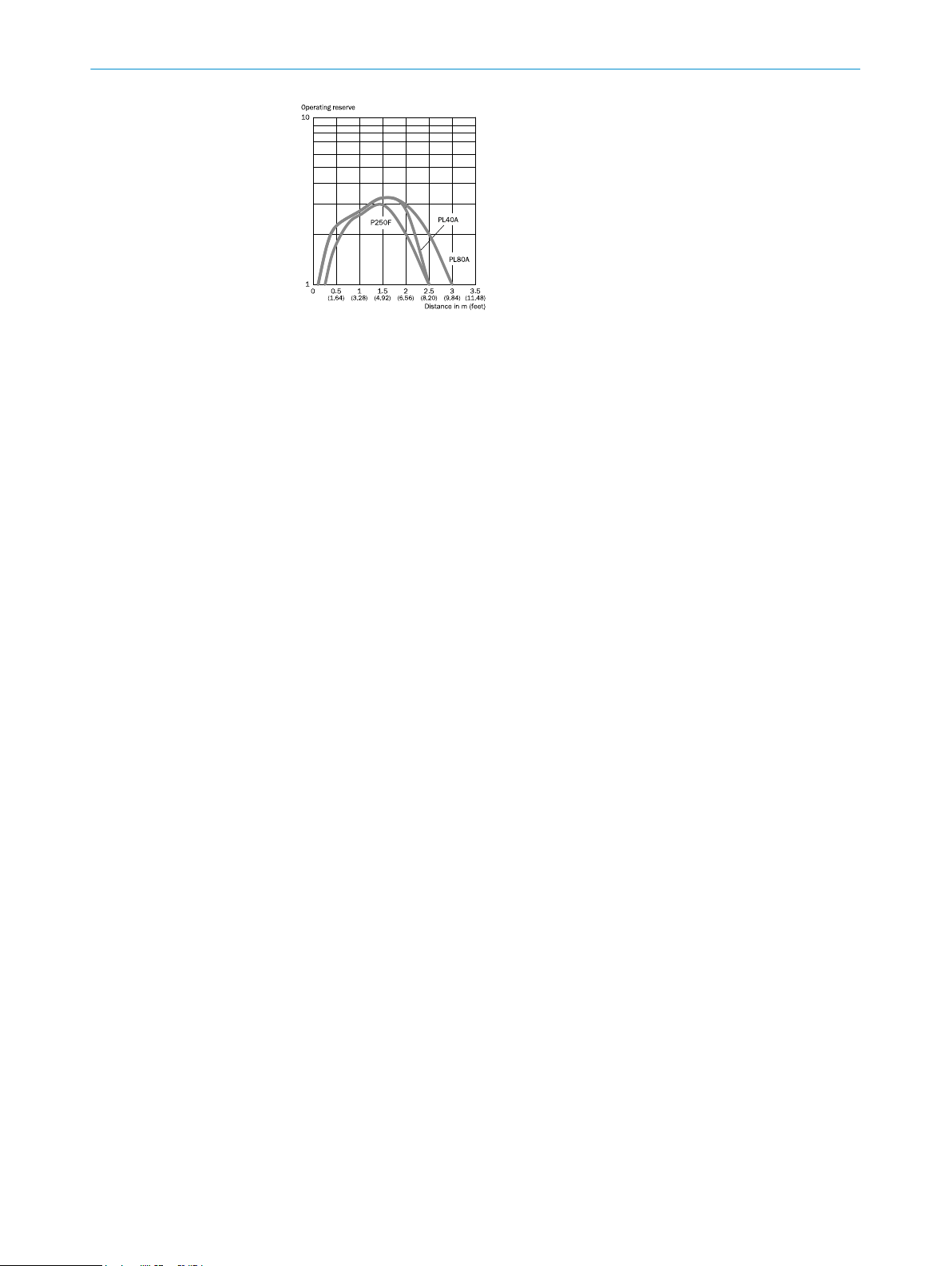

1 Adjust the distance between the sensor and the reflector according to the corre‐
sponding diagram [H] (x = sensing range, y = operating reserve).
8017852 | SICK
Subject to change without notice 1

Image: H
2 Mount the sensor and the reflector using suitable mounting brackets (see the SICK
range of accessories). Align the sensor and reflector with each other.
Note the sensor's maximum permissible tightening torque of 0.56 Nm.
3 The sensors must be connected in a voltage-free state (Uv = 0 V). The information
in the graphics [B] must be observed, depending on the connection type:
– Male connector connection: pin assignment
– Cable: core color
Only apply voltage/switch on the power supply (Uv > 0 V) once all electrical connec‐
tions have been established. The green LED indicator on the top of the sensor
lights up.
Explanations of the connection diagram (Graphic B):
Switching outputs Q and /Q (according to Graphic B):
Switching output Q (according to Graphic B):
HL18G/T-P (PNP: load -> M)
HL18G/T-N (NPN: load -> L+)
L = light switching
D = dark switching
4 Align the sensor with a suitable reflector. Select the position so that the red emit‐
ted light beam hits the center of the reflector. Tip: Use the signal strength light bar
on the back of the sensor to help you align it correctly. The sensor must have a
clear view of the reflector, with no object in the path of the beam [see Graphic E/F].
You must ensure that the optical openings of the sensor and reflector are comple‐
tely clear.

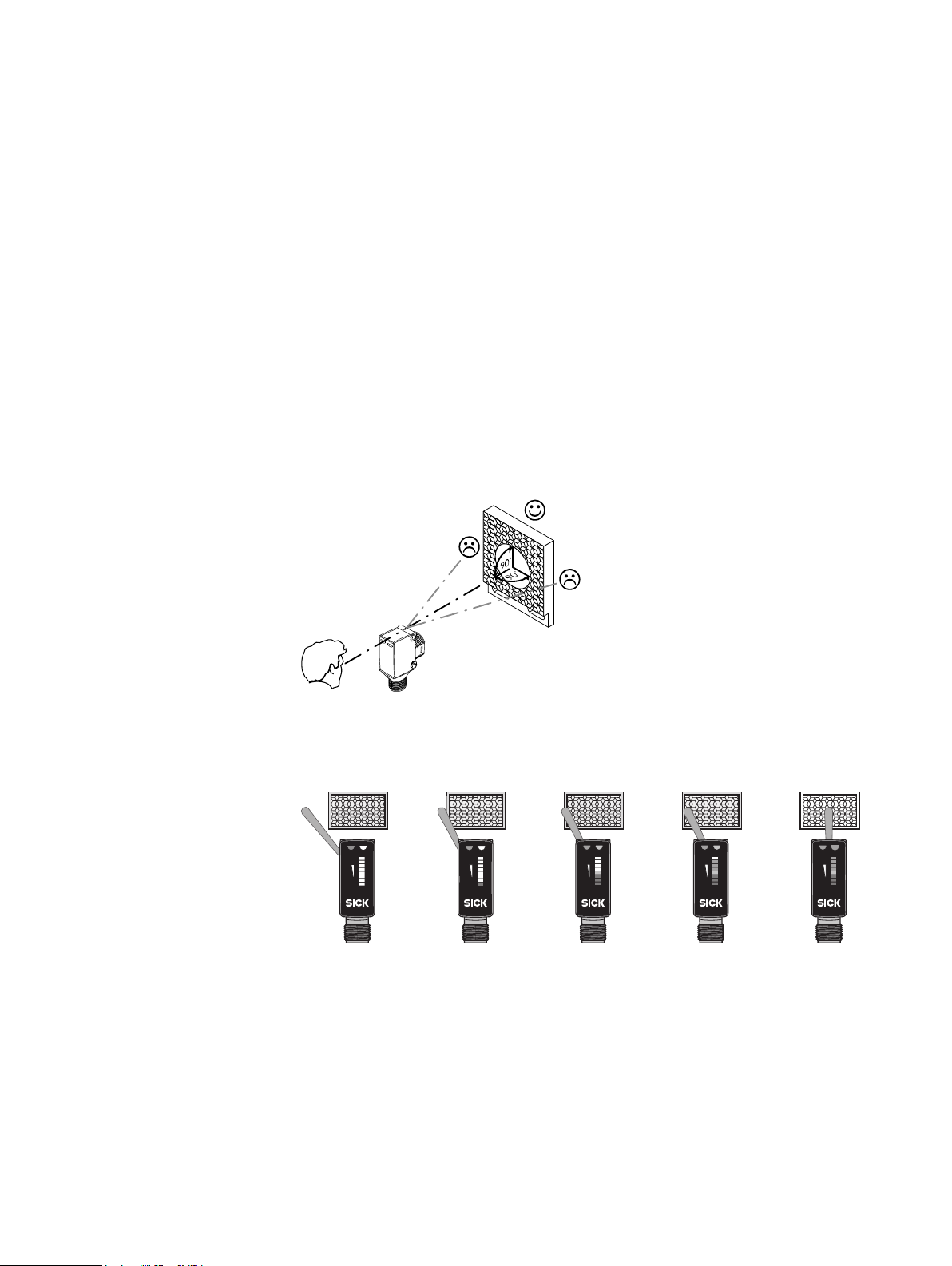

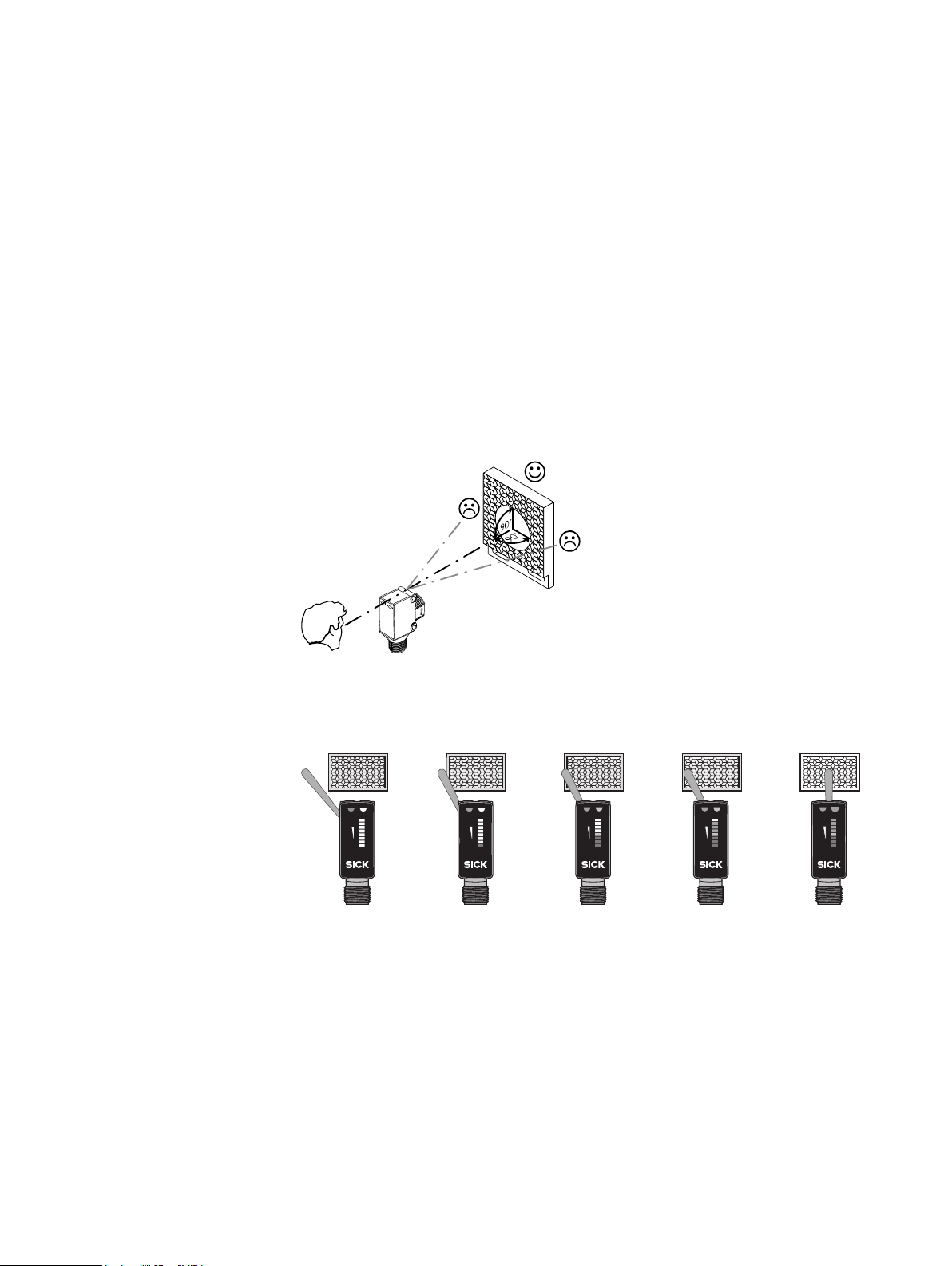

Optimized alignment can be achieved and verified by using the signal strength light
bar located on the back cover of the sensor. The LEDs on the light bar will illumina‐
te corresponding to the signal strength of light received by the sensor. When no or
only red LEDs are illuminated, the sensor is receiving no or too little signal to switch
the output. The first yellow LED will illuminate at the minimum switching threshold
and the green LEDs will continue to illuminate as the received light increases [see
Graphic F].
3 COMMISSIONING
28017852 | SICK
Subject to change without notice
Technical data and connection diagrams (figure B) starting on page 60.

Image: E
5
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
Image: F
HL18T/G: Sensor with potentiometer:
The sensitivity is adjusted with the potentiometer (type: 270°). Clockwise rotation:
operating reserve increased; counterclockwise rotation: operating reserve reduced.
Adjustment for detecting transparent objects (> 10% damping): Place object betwe‐
en sensor and reflector. Reduce the sensitivity until the LED indicator goes out. On‐
ce the object is removed, the LED indicator must light up again. If the LED indicator
does not light up again, check the application conditions.
HL18T: The sensor has a continuous threshold adaptation function. 3 different
operating modes can be set based on the desired signal damping level. To do this,
align the sensor with the reflector and turn the potentiometer clockwise until the
yellow LED on the top side of the sensor starts to flash. The green LED flashes at
the start of each mode.
Mode I for PET bottles: Activates at a signal damping level > 10% (teach time: 1 ...
5 s)
Mode II for glass: Activates at a signal damping level > 18% (teach time: 5 ... 10 s)
Mode III for colored glass or non-transparent objects: Activates at a signal damping
level > 40% (teach time: > 10 s)
Once the Teach process is complete, turn the potentiometer one full rotation coun‐
terclockwise. Teach-in mode is terminated, and the yellow LED stops flashing.
The sensor is adjusted and ready for operation. Refer to graphics C and G to check
the function. If the switching output fails to behave in accordance with graphic C,
check application conditions. See section Fault diagnosis.
COMMISSIONING 3
8017852 | SICK
Subject to change without notice 3

Image: C
Image: G
5 Additional functions
Time types: HL18G/T with optional On-delay or Off-Delay adjustment: t0 = no time de‐
lay, t1 = time delay when object is detected, t2 = time delay when no object is detected.
The time setting can be selected using the potentiometer according to A.
dark switching light switching
2 1 t = 1
1 2 t = 2
Timer stages can be set from 0 to 2 seconds.
Light/dark switch: The sensor is in light switching mode when optional light/dark poten‐
tiometer is rotated to the “L” position. The sensor is in dark switching mode when optio‐
nal light/dark potentiometer is rotated to the “D” position. The green power supply LED
will flash once when the mode is changed.
6 Fault diagnosis
Table indicates which measures are to be taken if the sensor stops working.
4
48017852 | SICK
Subject to change without notice

7 Table Fault diagnosis
LED indicator/fault pattern /
LED indicator/fault pattern
Cause /
Cause
Measures /
Measures
Green LED does not light up /
Green LED does not light up
No voltage or voltage below
the limit values /
No voltage or voltage below
the limit values
Check the power supply,
check all electrical connecti‐
ons (cables and plug connecti‐
ons) /
Check the power supply,
check all electrical connecti‐
ons (cables and plug connecti‐
ons)
Green LED does not light up /
Green LED does not light up
Voltage interruptions /
Voltage interruptions
Ensure there is a stable power
supply without interruptions /
Ensure there is a stable power
supply without interruptions
Green LED does not light up /
Green LED does not light up
Sensor is faulty /
Sensor is faulty
If the power supply is OK, re‐
place the sensor /
If the power supply is OK, re‐
place the sensor
Yellow LED flashes /
Yellow LED flashes
Sensor is still ready for opera‐
tion, but the operating conditi‐
ons are not ideal /
Sensor is still ready for opera‐
tion, but the operating conditi‐
ons are not ideal
Check the operating conditi‐
ons: Fully align the beam of
light (light spot) with the re‐
flector. / Clean the optical sur‐
faces (sensor and reflector). /
Readjust the sensitivity (po‐
tentiometer) / If the potentio‐
meter is set to the max. sen‐
sing range: Reduce the dis‐
tance between the sensor and
the reflector, and check the re‐
flector type against graphic
H. / Reflector is not suitable
for the application in question
(we recommend only using
SICK reflectors) / Damping of
the object is < 10% / Check
sensing range and adjust if
necessary; see graphic H. /
Distance between the sensor
and the reflector is too long /
Check the operating conditi‐
ons: Fully align the beam of
light (light spot) with the re‐
flector. / Clean the optical sur‐
faces (sensor and reflector). /
Readjust the sensitivity (po‐
tentiometer) / If the potentio‐
meter is set to the max. sen‐
sing range: Reduce the dis‐
tance between the sensor and
the reflector, and check the re‐
flector type against graphic
H. / Reflector is not suitable
for the application in question
(we recommend only using
SICK reflectors) / Damping of
the object is < 10% / Check
sensing range and adjust if
TABLE FAULT DIAGNOSIS 7
8017852 | SICK
Subject to change without notice 5

LED indicator/fault pattern /
LED indicator/fault pattern
Cause /
Cause
Measures /
Measures
necessary; see graphic H. /
Distance between the sensor
and the reflector is too long
Signal interruptions when ob‐
ject is detected /
Signal interruptions when ob‐
ject is detected
Depolarizing property of the
object surface (e.g., tape), re‐
flection /
Depolarizing property of the
object surface (e.g., tape), re‐
flection
Reduce sensitivity or change
the position of the sensor /
Reduce sensitivity or change
the position of the sensor
8 Disassembly and disposal
The sensor must be disposed of according to the applicable country-specific regulati‐
ons. Efforts should be made during the disposal process to recycle the constituent ma‐
terials (particularly precious metals).
9 Maintenance
SICK sensors are maintenance-free.
We recommend doing the following regularly:
•Clean the external lens surfaces
•Check the screw connections and plug-in connections
No modifications may be made to devices.
Subject to change without notice. Specified product properties and technical data are
not written guarantees.
8 DISASSEMBLY AND DISPOSAL
68017852 | SICK
Subject to change without notice

Reflexions-Lichtschranke
Betriebsanleitung
10 Sicherheitshinweise
■Vor der Inbetriebnahme die Betriebsanleitung lesen.
■Anschluss, Montage und Einstellung nur durch Fachpersonal.
■Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
■Gerät bei Inbetriebnahme vor Feuchte und Verunreinigung schützen.
■Diese Betriebsanleitung enthält Informationen, die während des Lebenszyklus des
Sensors notwendig sind.
11 Bestimmungsgemäße Verwendung
Die HL18G/T ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen Ver‐
wendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
Reflexions-Lichtschranke mit Zusatzoption zur Erkennung transparenter Objekte
(HLxxG-xxxx).
Der Sensor HL18G/T erfüllt die Funkschutzbestimmungen (EMV) für den industriellen
Bereich (Funkschutzklasse A). Beim Einsatz im Wohnbereich kann er Funkstörungen
verursachen.
Abb.: A
8017852 | SICK
Subject to change without notice 7

12 Inbetriebnahme

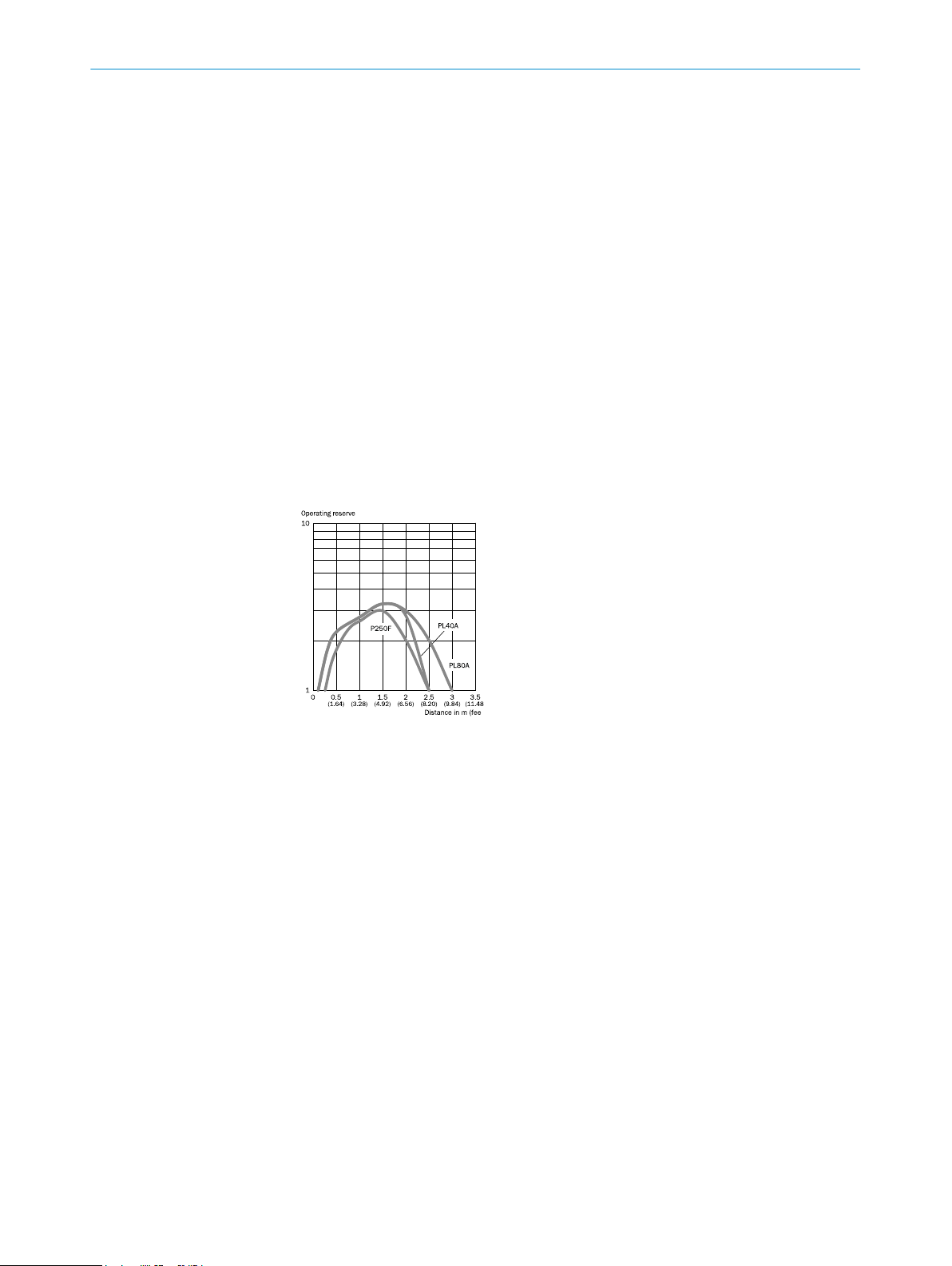

1 Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [vgl. H] ab‐
gleichen (x = Schaltabstand, y = Funktionsreserve).
Abb.: H
2 Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zu‐
behör-Programm). Sensor und Reflektor zueinander ausrichten.
Maximal zulässiges Anzugsdrehmoment des Sensors von 0.56 Nm beachten.
3 Anschluss der Sensoren muss spannungsfrei (UV = 0 V) erfolgen. Je nach An‐
schlussart sind die Informationen in den Grafiken [vgl. B] zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV
> 0 V) anlegen bzw. einschalten. Am Sensor leuchtet die grüne Anzeige-LED auf der
Sensor-Oberseite.
Erläuterungen zum Anschlussschema (Grafik B):
Schaltausgänge Q bzw. /Q (gemäß Grafik B):
Schaltausgang Q (gemäß Grafik B):
11 BESTIMMUNGSGEMÄSSE VERWENDUNG
88017852 | SICK
Subject to change without notice
Technische Daten und Anschlussschemata (Grafik B) ab Seite 60.

HL18G/T-P (PNP: Last -> M)
HL18G/T-N (NPN: Last -> L+)
L = hellschaltend
D = dunkelschaltend
4 Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der ro‐
te Sendelichtstrahl in der Mitte des Reflektors auftrifft. Tipp: Die Anzeige der Sig‐
nalstärke auf der Sensor-Rückseite hilft bei der korrekten Ausrichtung. Der Sensor
muss freie Sicht auf den Reflektor haben, es darf sich kein Objekt im Strahlengang
befinden [vgl. Grafik E/F]. Es ist darauf zu achten, dass die optischen Öffnungen
von Sensor und Reflektor vollständig frei sind.
Die optimale Ausrichtung kann mit Hilfe der Anzeige der Signalstärke auf der Sen‐
sor-Rückseite erreicht und geprüft werden. Die LEDs auf der Anzeige der Signal‐
stärke leuchten in Abhängigkeit mit der Signalstärke des empfangenen Lichts des
Sensors. Leuchtet keine LED oder nur die roten LEDs, empfängt der Sensor kein
oder kein ausreichendes Signal, um den Ausgang zu schalten. Die erste gelbe LED
leuchtet, sobald die Mindestschaltschwelle erreicht ist, was zum Schalten des Aus‐
gangs führt. Die grünen LEDs zeigen die Funktionsreserve an. Je besser die Funkti‐
onsreserve (empfangenes Licht), desto mehr grüne LEDs leuchten [vgl. Grafik F].
Abb.: E
5
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
Abb.: F
HL18T/G: Sensor mit Potentiometer:
Mit dem Potentiometer (Art: 270°) wird die Empfindlichkeit eingestellt. Drehung
nach rechts: Erhöhung der Funktionsreserve, Drehung nach links: Verringerung der
Funktionsreserve. Einstellung zur Detektion transparenter Objekte (> 10 % Dämp‐
fung): Objekt zwischen Sensor und Reflektor stellen. Die Empfindlichkeit soweit re‐
duzieren, bis die Anzeige-LED erlischt. Nach Entfernen des Objekts muss die Anzei‐
ge-LED wieder leuchten. Leuchtet die Anzeige-LED nicht wieder, Einsatzbedingun‐
gen prüfen.
INBETRIEBNAHME 12
8017852 | SICK
Subject to change without notice 9

HL18T: Der Sensor verfügt über eine automatische Schaltschwellennachführung. 3
verschiedene Betriebsmodi können eingestellt werden, basierend auf der ge‐
wünschten Signaldämpfung. Dazu den Sensor auf den Reflektor ausrichten und
das Potentiometer nach rechts drehen bis die gelbe LED auf der Sensor-Oberseite
zu blinken beginnt. Die grüne LED blinkt zu Beginn eines jeden Modus auf.
Modus I PET-Flaschen: schaltet bei einer Signaldämpfung > 10 % (Teachzeit: 1 ... 5
s)
Modus II Glas: schaltet bei einer Signaldämpfung > 18 % (Teachzeit: 5 ... 10 s)
Modus III Farbiges Glas oder nicht-transparente Objekte: schaltet bei einer Signal‐
dämpfung > 40 % (Teachzeit: > 10 s)
Nach Beenden des Teachvorgangs das Potentiometer eine volle Drehung nach
links drehen. Der Teachmodus wird beendet, die gelbe LED hört auf zu blinken.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C
und G heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatz‐
bedingungen prüfen. Siehe Abschnitt Fehlerdiagnose.
Abb.: C
Abb.: G
13
10 8017852 | SICK
Subject to change without notice

14 Zusatzfunktionen
Zeitarten: HL18G/T mit der optionalen Einstellmöglichkeit für Ein- oder Ausschaltverzö‐
gerung: t0 = keine Zeitverzögerung, t1 = Zeitverzögerung, wenn Objekt erkannt, t2 =
Zeitverzögerung wenn kein Objekt erkannt. Die Wahl der Zeitstufe kann mit dem Poten‐
tiometer vorgenommen werden, gemäß A.
dunkelschaltend hellschaltend
2 1 t = 1
1 2 t = 2
Zeitstufen können von 0 bis 2 Sekunden eingestellt werden.
Hell- / Dunkelumschalter: Der Sensor ist im Hellschaltend-Modus, wenn der optionale
Hell- / Dunkeldrehknopf auf die Position "L" gedreht ist. Der Sensor ist im Dunkelschal‐
tend-Modus, wenn der optionale Hell- / Dunkeldrehknopf auf die Position "D" gedreht
ist. Die grüne LED der Spannungsversorgung blinkt einmalig auf, wenn der Modus
wechselt.
15 Fehlerdiagnose
Tabelle I zeigt, welche Maßnahmen durchzuführen sind, wenn die Funktion des Sensors
nicht mehr gegeben ist.
16 Tabelle Fehlerdiagnose
Anzeige-LED / Fehlerbild /
LED indicator/fault pattern
Ursache /
Cause
Maßnahme /
Measures
grüne LED leuchtet nicht /
Green LED does not light up
keine Spannung oder Span‐
nung unterhalb der Grenzwer‐
te /
No voltage or voltage below
the limit values
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen) /
Check the power supply,
check all electrical connecti‐
ons (cables and plug connecti‐
ons)
grüne LED leuchtet nicht /
Green LED does not light up
Spannungsunterbrechungen /
Voltage interruptions
Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen /
Ensure there is a stable power
supply without interruptions
grüne LED leuchtet nicht /
Green LED does not light up
Sensor ist defekt /
Sensor is faulty
Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen /
If the power supply is OK, re‐
place the sensor
gelbe LED blinkt /
Yellow LED flashes
Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal /
Sensor is still ready for opera‐
tion, but the operating conditi‐
ons are not ideal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf den Reflektor aus‐
richten / Reinigung der opti‐
schen Flächen(Sensor und Re‐
flektor) / Empfindlichkeit (Po‐
tentiometer) neu einstellen /
falls Potentiometer auf max.
Schaltabstand eingestellt: Ab‐
ZUSATZFUNKTIONEN 14
8017852 | SICK
Subject to change without notice 11

Anzeige-LED / Fehlerbild /
LED indicator/fault pattern
Ursache /
Cause
Maßnahme /
Measures
stand zwischen Sensor und
Reflektor verringern sowie Re‐
flektortyp mit Grafik H über‐
prüfen / Reflektor eignet sich
nicht für gewählte Applikation
(wir empfehlen, ausschließlich
SICK-Reflektoren zu verwen‐
den) / Dämpfung des Objek‐
tes ist < 10 % / Schaltabstand
überprüfen und ggf. anpas‐
sen, siehe Grafik H. / Abstand
zwischen Sensor und Reflek‐
tor ist zu groß /
Check the operating conditi‐
ons: Fully align the beam of
light (light spot) with the re‐
flector. / Clean the optical sur‐
faces (sensor and reflector). /
Readjust the sensitivity (po‐
tentiometer) / If the potentio‐
meter is set to the max. sen‐
sing range: Reduce the dis‐
tance between the sensor and
the reflector, and check the re‐
flector type against graphic
H. / Reflector is not suitable
for the application in question
(we recommend only using
SICK reflectors) / Damping of
the object is < 10% / Check
sensing range and adjust if
necessary; see graphic H. /
Distance between the sensor
and the reflector is too long
Signalunterbrechungen bei Ob‐
jektdetektion /
Signal interruptions when ob‐
ject is detected
Depolarisierende Eigenschaft
der Objektoberfläche (z. B. Fo‐
lie), Umspiegelung /
Depolarizing property of the
object surface (e.g., tape), re‐
flection
Empfindlichkeit reduzieren
oder Sensorposition verän‐
dern /
Reduce sensitivity or change
the position of the sensor
17 Demontage und Entsorgung
Die Entsorgung des Sensors hat gemäß den länderspezifisch anwendbaren Vorschrif‐
ten zu erfolgen. Für die enthaltenen Wertstoffe (insbesondere Edelmetalle) ist im Rah‐
men der Entsorgung eine Verwertung anzustreben.
18 Wartung
SICK-Sensoren sind wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•die optischen Grenzflächen zu reinigen
•Verschraubungen und Steckverbindungen zu überprüfen
Veränderungen an Geräten dürfen nicht vorgenommen werden.
17 DEMONTAGE UND ENTSORGUNG
12 8017852 | SICK
Subject to change without notice

Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und techni‐
sche Daten stellen keine Garantieerklärung dar.
WARTUNG 18
8017852 | SICK
Subject to change without notice 13

Barrière réflexe
Notice d'instruction
19 Consignes de sécurité
■Lire la notice d'instruction avant la mise en service.
■Confier le raccordement, le montage et le réglage uniquement à un personnel spé‐
cialisé.
■Il ne s'agit pas d'un composant de sécurité au sens de la directive machines CE.
■Protéger l'appareil contre l'humidité et les impuretés lors de la mise en service.
■Cette notice d'instruction contient des informations nécessaires pendant toute la
durée de vie du capteur.
20 Utilisation conforme
HL18G/T est une barrière réflexe optoélectronique (appelée capteur dans ce docu‐
ment) qui permet la détection optique sans contact d'objets, d'animaux et de person‐
nes. Un réflecteur est nécessaire à son fonctionnement. Toute autre utilisation ou modi‐
fication du produit annule la garantie de SICK AG.
Détecteur à réflexion directe avec option de détection d'objets transparents (HLxxG-
xxxx).
Le capteur HL18G/T est conforme aux directives de la réglementation sur la compatibi‐
lité électromagnétique (CEM) pour une utilisation industrielle (classe de protection A).
S'il est utilisé en zone résidentielle, cet appareil peut causer des interférences.
Image: A
14 8017852 | SICK
Subject to change without notice

21 Mise en service
1 Comparer la distance entre le capteur et le réflecteur avec le diagramme [voir H]
correspondant (x = portée, y = réserve de fonctionnement).
Image: H
2 Monter le capteur et le réflecteur sur des équerres de fixation adaptées (voir la
gamme d'accessoires SICK). Aligner le capteur sur le réflecteur.
Respecter le couple de serrage maximum autorisé du capteur de 0.56 Nm
3 Le raccordement des capteurs doit s'effectuer hors tension (Uv = 0 V). Selon le mo‐
de de raccordement, respecter les informations contenues dans les schémas [B] :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Après avoir terminé tous les raccordements électriques, enclencher l'alimentation
électrique (Uv > 0 V). Au niveau du capteur, la DEL verte se trouvant sur le dessus
du capteur s'allume.
Explications relatives au schéma de raccordement (schéma B) :
Sorties de commutation Q ou /Q (selon le schéma B) :
Sortie de commutation Q (selon le schéma B) :
UTILISATION CONFORME 20
8017852 | SICK
Subject to change without notice 15
Les données techniques et les schémas de raccordement (figure B) débutant à
la page 60.

HL18G/T-P (PNP : charge -> M)
HL18G/T-N (NPN : charge -> L+)
L = commutation claire
D = commutation sombre
4 Aligner le capteur sur un réflecteur adéquat. Le positionner de sorte que le fais‐
ceau lumineux émis rouge touche le réflecteur en plein milieu. Conseil : l'affichage
de l'intensité de signal situé sur la face arrière du capteur aide à réaliser un aligne‐
ment correct. Le capteur doit disposer d'un champ de vision dégagé sur le réflec‐
teur, il ne doit donc y avoir aucun objet dans la trajectoire du faisceau [voir schéma
E/F]. S'assurer que les ouvertures optiques du capteur et du réflecteur sont parfai‐
tement dégagées.
L'alignement optimal peut être réalisé et contrôlé à l'aide de l'affichage de l'intensi‐
té de signal situé sur la face arrière du capteur. Les LED de l'affichage de l'intensité
de signal s'allument en fonction de l'intensité de signal de la lumière reçue par le
capteur. Si aucune LED ne s'allume ou seulement les LED rouges, le capteur ne re‐
çoit pas de signal ou celui-ci est insuffisant pour activer la sortie. La première LED
jaune s'allume aussitôt que le seuil minimal de commutation est atteint, ce qui
entraîne la commutation de la sortie. Les LED vertes montrent la réserve de foncti‐
onnement. Plus la réserve de fonctionnement (lumière reçue) est importante, plus
il y a de LED vertes qui s'allument [voir schéma F].
Image: E
5
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
0 %
100 %
Image: F
HL18T/G : capteur avec potentiomètre :
La sensibilité se règle avec le potentiomètre (réf : 270°). Rotation vers la droite :
augmentation de la réserve de fonctionnement, rotation vers la gauche : réduction
de la réserve de fonctionnement. Réglage pour la détection d'objets transparents
(> 10 % d'atténuation) : placer l'objet entre le capteur et le réflecteur. Réduire la
sensibilité jusqu'à ce que la DEL s'éteigne. Une fois l'objet enlevé, la DEL doit se
rallumer. Si la DEL ne se rallume pas, vérifier les conditions d'utilisation.
HL18T : le capteur dispose d'un suivi automatique des seuils de commutation. 3
modes de fonctionnement différents peuvent être réglés sur la base de l'atténuati‐
on de signal souhaité. Pour ce faire, aligner le capteur sur le réflecteur et tourner le
21 MISE EN SERVICE
16 8017852 | SICK
Subject to change without notice

potentiomètre vers la droite jusqu'à ce que la LED jaune située sur le dessus du
capteur commence à clignoter. La LED verte clignote au début de chaque nouveau
mode.
Mode I bouteilles en PET : commute pour une atténuation du signal > 10 % (temps
d'apprentissage : 1 ... 5 s)
Mode II verre : commute pour une atténuation du signal > 18 % (temps d'apprentis‐
sage : 5 ... 10 s)
Mode III verre coloré ou objets non transparents : commute pour une atténuation
du signal > 40 % (temps d'apprentissage : > 10 s)
Une fois l'apprentissage terminé, tourner le potentiomètre d'un tour complet vers la
gauche. Le mode d'apprentissage est quitté, la LED cesse de clignoter.
Le capteur est réglé et prêt à l'emploi. Pour contrôler le fonctionnement, utiliser les
schémas C et G. Si la sortie de commutation ne se comporte pas comme indiqué
sur le schéma C, vérifier les conditions d'utilisation. Voir la section consacrée au
diagnostic.
Image: C
Image: G
22
8017852 | SICK
Subject to change without notice 17

23 Fonctions supplémentaires
Types de temporisation : HL18G/Tavec, en option, réglage possible du retard à l'enclen‐
chement ou au déclenchement : t0 = pas de temporisation, t1 = temporisation si l'objet
est détecté, t2 = temporisation si aucun objet n'est détecté. La temporisation peut être
sélectionnée au moyen du potentiomètre, conformément à A.
commutation sombre commutation claire
2 1 t = 1
1 2 t = 2
Les temporisations peuvent être réglées de 0 à 2 secondes.
Commutateur clair/sombre : le capteur est en mode commutation sombre quand le
bouton rotatif clair/sombre est positionné sur « D ». Le capteur est en mode commutati‐
on sombre quand le bouton rotatif clair/sombre est positionné sur « D ». La LED de l'ali‐
mentation électrique clignote une fois lors du changement de mode.
24 Diagnostic
Le tableau I présente les mesures à appliquer si le capteur ne fonctionne plus.
25 Tableau Diagnostic
LED d'état / image du défaut /
LED indicator/fault pattern
Cause /
Cause
/
Measures
La LED verte ne s'allume pas /
Green LED does not light up
Pas de tension ou tension in‐
férieure aux valeurs limites /
No voltage or voltage below
the limit values
Contrôler l'alimentation élect‐
rique, contrôler tous les bran‐
chements électriques (câbles
et connexions) /
Check the power supply,
check all electrical connecti‐
ons (cables and plug connecti‐
ons)
La LED verte ne s'allume pas /
Green LED does not light up
Coupures d'alimentation élect‐
rique /
Voltage interruptions
S'assurer que l'alimentation
électrique est stable et ininter‐
rompue /
Ensure there is a stable power
supply without interruptions
La LED verte ne s'allume pas /
Green LED does not light up
Le capteur est défectueux /
Sensor is faulty
Si l'alimentation électrique est
en bon état, remplacer le cap‐
teur /
If the power supply is OK, re‐
place the sensor
La LED jaune clignote /
Yellow LED flashes
Le capteur est encore opérati‐
onnel, mais les conditions d'u‐
tilisation ne sont pas idéales /
Sensor is still ready for opera‐
tion, but the operating conditi‐
ons are not ideal
Vérifier les conditions d'utilisa‐
tion : Diriger le faisceau lumi‐
neux (spot lumineux) entière‐
ment sur le réflecteur / Netto‐
yage des surfaces optiqu‐
es(capteur et réflecteur) /
Régler à nouveau la sensibili‐
té (potentiomètre) / Si le po‐
tentiomètre est réglé sur la
portée max. : réduire la dis‐
tance entre le capteur et le ré‐
23 FONCTIONS SUPPLÉMENTAIRES
18 8017852 | SICK
Subject to change without notice

LED d'état / image du défaut /
LED indicator/fault pattern
Cause /
Cause
/
Measures
flecteur et contrôler le type de
réflecteur avec le schéma H /
Le réflecteur ne convient pas
à l'application sélectionnée
(nous recommandons d'utili‐
ser exclusivement des réflec‐
teurs SICK) / L'atténuation de
l'objet est < 10 % / Contrôler
la portée et éventuellement
l'adapter, voir le schéma et
H. / La distance entre le cap‐
teur et le réflecteur est trop
grande /
Check the operating conditi‐
ons: Fully align the beam of
light (light spot) with the re‐
flector. / Clean the optical sur‐
faces (sensor and reflector). /
Readjust the sensitivity (po‐
tentiometer) / If the potentio‐
meter is set to the max. sen‐
sing range: Reduce the dis‐
tance between the sensor and
the reflector, and check the re‐
flector type against graphic
H. / Reflector is not suitable
for the application in question
(we recommend only using
SICK reflectors) / Damping of
the object is < 10% / Check
sensing range and adjust if
necessary; see graphic H. /
Distance between the sensor
and the reflector is too long
Coupures de signal lors de dé‐
tection d'objet /
Signal interruptions when ob‐
ject is detected
Propriété dépolarisante de la
surface de l'objet (par ex.
film), réflexions /
Depolarizing property of the
object surface (e.g., tape), re‐
flection
Réduire la sensibilité ou chan‐
ger la position du capteur /
Reduce sensitivity or change
the position of the sensor
26 Démontage et mise au rebut
La mise au rebut du capteur doit respecter la réglementation nationale en vigueur.
Dans le cadre de la mise au rebut, veiller à recycler les matériaux (notamment les mé‐
taux précieux).
27 Maintenance
Les capteurs SICK ne nécessitent aucune maintenance.
Nous vous recommandons de procéder régulièrement
•au nettoyage des surfaces optiques
•au contrôle des vissages et des connexions enfichables
Ne procéder à aucune modification sur les appareils.
DÉMONTAGE ET MISE AU REBUT 26
8017852 | SICK
Subject to change without notice 19
