Siemens 3tk2853 User manual

RO Combinaţie de siguranţă 3TK2853

DE Sicherheitskombination ET Ohutuslülitus SV Säkerhetskombination

EN Safety combination FI Turvayhdistelmä SK Bezpečnostná kombinácia

FR Bloc logique de sécurité EL Συνδυασμός ασφαλείας SL Varnostna kombinacija

ES Combinación de seguridad HR Sigurnosna kombinacija CS Bezpečnostní kombinace

IT Combinazione di sicurezza LV Drošības kombinācija HU Biztonsági kombináció

PT Combinação de segurança LT Saugos kombinacija TR Güvenlik kombinasyonu

BG Защитна комбинация NL Veiligheidscombinatie РУ Комбинированное устройство безопасности

DA Sikkerhedskombination PL Wielofunkcyjny przekaźnik

bezpieczeństwa 中文安全组合

NEB926209710000/RS-AB/003 Last update: 02 May 2016

3ZX1012-0TK28-1GA1

SIEMENS AG Telephone: +49 (911) 895-5900 (8°° - 17°° CET)

www.siemens.com/sirius/support

3ZX1012-0TK28-1AC1

Technical Assistance Fax: +49 (911) 895-5907

Breslauer Str. 5 E-mail: technical-assistanc[email protected]

D-90766 Fürth Internet: www.siemens.com/sirius/technical-assistance

Originalbetriebsanleitung DE

Original Operating Instructions EN

Instructions de service originales FR

Instructivo original ES

Istruzioni operative originali IT

Instruções de Serviço Originais PT

Оригинално ръководство

за експлоатация BG

Original brugsanvisning DA

Originaal-kasutusjuhend ET

Alkuperäinen käyttöohje FI

Πρωτότυπες οδηγίες χρήσης EL

Originalne upute za uporabu HR

Oriģinālālietošanas pamācība LV

Originali eksploatacijos instrukcija LT

Originele handleiding NL

Oryginalna instrukcja obsługi PL

Instrucţiuni originale de utilizare RO

Originalbruksanvisning SV

Originálny návod na obsluhu SK

Originalno navodilo za obratovanje SL

Originální návod k obsluze CS

Eredeti üzemeltetési útmutató HU

Orijinal İşletme Kılavuzu TR

Оригинальное руководство

по эксплуатации РУ

原始操作说明中文

+70 °C

-25 °C

IP20

1) Geräte-Erzeugnisstand / Product version / Numéro de version de l'appareil / Versión del dispostivo / Versione di

prodotto dell'apparecchio / Status de produto dos aparelhos / Състояние на производство на уреда / Apparatets

fremstillingstilstand / Seadme/toote tase / Laitteen tuoteversio / Κατάσταση προϊόντος συσκευής / Verzija uređaja /

Ierīces aparatūras versija / Prietaiso-gaminio būklė/ Productiestand toestel / Stan urządzenia-wyrobu / Stare aparat

produs / Instrument produkttillstånd / Výrobný stav prístrojov / Stanje proizvoda naprave / Výrobní stav přístroje /

Berendezés-termékhelyzet / Cihaz versiyonu / Состояние изготовления устройств / 设备产品状态

Power

Run

Fault

*E..*

*E..* 1)

23ZX1012-0TK28-1GA1

DE GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Die Installations- und Wartungsarbeiten an diesem Gerät dürfen nur

von einer autorisierten Elektrofachkraft ausgeführt werden.

EN DANGER Hazardous voltage. Will cause death or serious injury.

Turn off and lock out all power supplying this device before working on this device. Installation and maintenance work on this device may

only be carried out by an authorized electrician.

FR DANGER Tension dangereuse. Danger de mort ou risque de blessures graves.

Mettre hors tension avant d’intervenir sur l’appareil. Les travaux d'installation et d'entretien de cet appareil doivent uniquement être

réalisés par une personne qualifiée en électricité.

ES PELIGRO Tensión peligrosa. Puede causar la muerte o lesiones graves.

Desconectar la alimentación eléctrica antes de trabajar en el equipo. Las tareas de instalación y mantenimiento de este equipo solo

puede llevarlas a cabo un un electricista autorizado.

IT PERICOLO Tensione pericolosa. Può provocare la morte o lesioni gravi.

Scollegare l’alimentazione elettrica prima di eseguire interventi sull’apparecchiatura. L'installazione e la manutenzione di questo

apparecchio devono essere effettuati solo da specialisti dell'elettronica autorizzati.

PT PERIGO Tensão perigosa. Perigo de morte ou ferimentos graves.

Desligue a alimentação eléctrica antes de iniciar os trabalhos no equipamento.Os trabalhos de instalação e manutenção neste

equipamento somente podem ser realizados for eletricistas autorizados.

BG ОПАСНОСТ Опасно напрежение. Опасност за живота или опасност от тежки телесни повреди.

Преди започване на работа изключете захранването на инсталацията или устройството. Монтажът итехническото обслужване

на това устройство се извършват единствено от оторизиран електротехник.

CS NEBEZPEČÍNebezpečné napětí. Nebezpečí smrtelného nebo těžkého úrazu.

Před zahájením prací odpojte zařízení a modul od napětí. Instalační a údržbářské práce smí na tomto přístroji provádět pouze

kvalifikovaný elektrikář.

DA FARE Farlig spænding. Livsfare eller fare for alvorlige kvæstelser.

Inden arbejdet påbegyndes skal anlægget og enheden gøres spændingsfri. Installationer og vedligeholdelser på dette apparat må kun

gennemføres af en autoriseret elektriker.

EL ΚΙΝΔΥΝΟΣ Επικίνδυνη τάση. Κίνδυνος-θάνατος ήκίνδυνος σοβαρού τραυματισμού.

Πριν από την έναρξη των εργασιών απομονώνετε την εγκατάσταση και τη συσκευή από την παροχή τάσης. Οι εργασίες εγκατάστασης

και συντήρησης αυτής της συσκευής πρέπει να πραγματοποιούνται μόνο από εξουσιοδοτημένο ηλεκτρολόγο.

ET OHT Ohtlik pinge. Eluoht või tõsiste vigastuste oht.

Enne tööde algust tuleb süsteemi ja seadme pinge välja lülitada. Seadme paigaldus- ja hooldustöid võib teha ainult atesteeritud elektrik.

FI VAARA Vaarallinen jännite. Vakava loukkaantumisvaara tai hengenvaara.

Laite ja laitteisto on kytkettävä jännitteettömiksi ennen töiden aloittamista. Tämän laitteen asennus-ja huoltotöitä saa suorittaa

ainoastaan valtuutettu sähköteknikko.

HR OPASNOST Opasni napon. Opasnost po život ili opasnost od teških ozljeda.

Prije početka radova postrojenje i uređaj spojiti bez napona. Radove instalacije i održavanja na uređaju smije izvoditi samo ovlašteno

stručno elektrotehničko osoblje.

HU VESZÉLY Veszélyes feszültség. Életveszély vagy súlyos sérülésveszély.

A munkák megkezdése előtt végezze el a berendezés vagy készülék feszültség-mentesítését. Ezen az eszközön a telepítéssel és a

karbantartással kapcsolatos feladatokat kizárólag megfelelőfelhatalmazással rendelkezővillamossági szakember végezheti.

LT PAVOJUS Pavojinga įtampa. Pavojus gyvybei arba sunkaus susižalojimo pavojus.

Prieš darbųpradžiąatjunkite sistemos ir prietaiso įtampą. Šio įrenginio įrengimo ir techninės priežiūros darbus leidžiama atlikti tik

įgaliotam elektrikui.

LV BĪSTAMI Bīstams spriegums. Letālu seku vai smagu traumu riski.

Pirms uzsākt darbu, atslēdziet iekārtu un ierīci no barošanas. Šīs ierīces uzstādīšanu un tehniskās apkopes darbus drīkst veikt vienīgi

pilnvarots elektriķis.

NL GEVAAR Gevaarlijke spanning. Levensgevaar of gevaar voor ernstig letsel.

Schakel vóór aanvang van de werkzaamheden installatie en apparaat spanningsvrij. De installatie- en onderhoudswerken aan dit toestel

mogen enkel door een geautorisseerde elektricien uitgevoerd worden.

PL NIEBEZPIECZEŃSTWO Niebezpieczne napięcie. Zagrożenie życia lub niebezpieczeństwo ciężkich obrażeń.

Przed rozpoczęciem wszelkich prac należy urządzenie i przyrząd odłączyćod sieci elektrycznej. Prace instalacyjne i konserwacyjne na

tym urządzeniu może przeprowadzaćwyłącznie posiadający odpowiednie kwalifikacje elektryk.

RO PERICOL Tensiune periculoasă. Pericol de moarte sau de accidentări grave.

Înaintea începerii lucrărilor, deconectaţi instalaţia şi aparatul de la tensiune. Lucrările de instalare şi întreţinere pentru acest dispozitiv pot

fi efectuate doar de către un electrician autorizat.

SK NEBEZPEČENSTVO Nebezpečné napätie. Nebezpečenstvo ohrozenia života alebo vzniku ťažkých zranení.

Pred začatím prác zariadenie a prístroj odpojte od napätia. Inštalačné a údržbárske práce na tomto prístroji môže vykonávaťvýlučne

autorizovaný elektrikár.

SL NEVARNOST Nevarna napetost. Nevarnost za življenje ali nevarnost hudih poškodb.

Pred začetkom dela je treba pri napravi in aparatu odklopiti napajanje. Inštalacijska in vzdrževalna dela na tej napravi sme izvesti samo

pooblaščen električar.

SV FARA Farlig spänning. Livsfara eller risk för allvarliga personskador.

Koppla anläggningen och apparaten spänningsfri innan du påbörjar arbetena. Installation och underhåll av denna apparat får endast

utföras av en behörig elektriker.

TR TEHLİKE Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi.

Çalışmalara başlamadan önce, sistemin ve cihazın gerilim beslemesini kapatınız.Bu cihazın montajıve bakımıyalnız yetkili bir elektrik

teknisyeni tarafından yapılmalıdır.

РУ ОПАСНОСТЬ Опасное напряжение. Опасность для жизни или возможность тяжелых травм.

Перед началом работ отключить подачу питания кустановке икустройству. Работы по монтажу итехническому обслуживанию

данного устройства должны производиться уполномоченным специалистом по электротехнике.

中文危险

危险电压。将导致死亡或严重的人身伤害。

操作本设备前必须切断并锁定所有供电电源。该设备的安装和维护工作仅能由具备专业资格的电

工完成。

3ZX1012-0TK28-1GA1 3



7. 7.$%



        

         

Ue(V) Ie(A)

AC-15 230 6

DC-13 24 10 / 6 1)

TU-25° ... +60° C

Ui690 V

Uimp 6 KV

Ue3TK2853: 24V DC (0,9... 1,15)

PW8,5 W

3) Fehler erkannt / Error detected. / Défaut détecté / Falla detectada / Errore riconosciuto / Erro detectado / Грешката еразпозната / Fejl registreret / Viga tuvastatud /

Virhe tunnistettu / Αναγνωρίστηκε σφάλμα / Greška otkrivena / Konstatēta kļūda / Gedimas atpažintas / Fout vastgesteld / Rozpoznano błąd. / Depistat eroare /

Fel identifierat / Chyba rozpoznaná / Napaka prepoznana / Detekována závada / Hiba felismerve / Hata tespit edildi / Обнаружена ошибка./ 识别出故障

POWER

Run

Fault

13,14 2) 10000

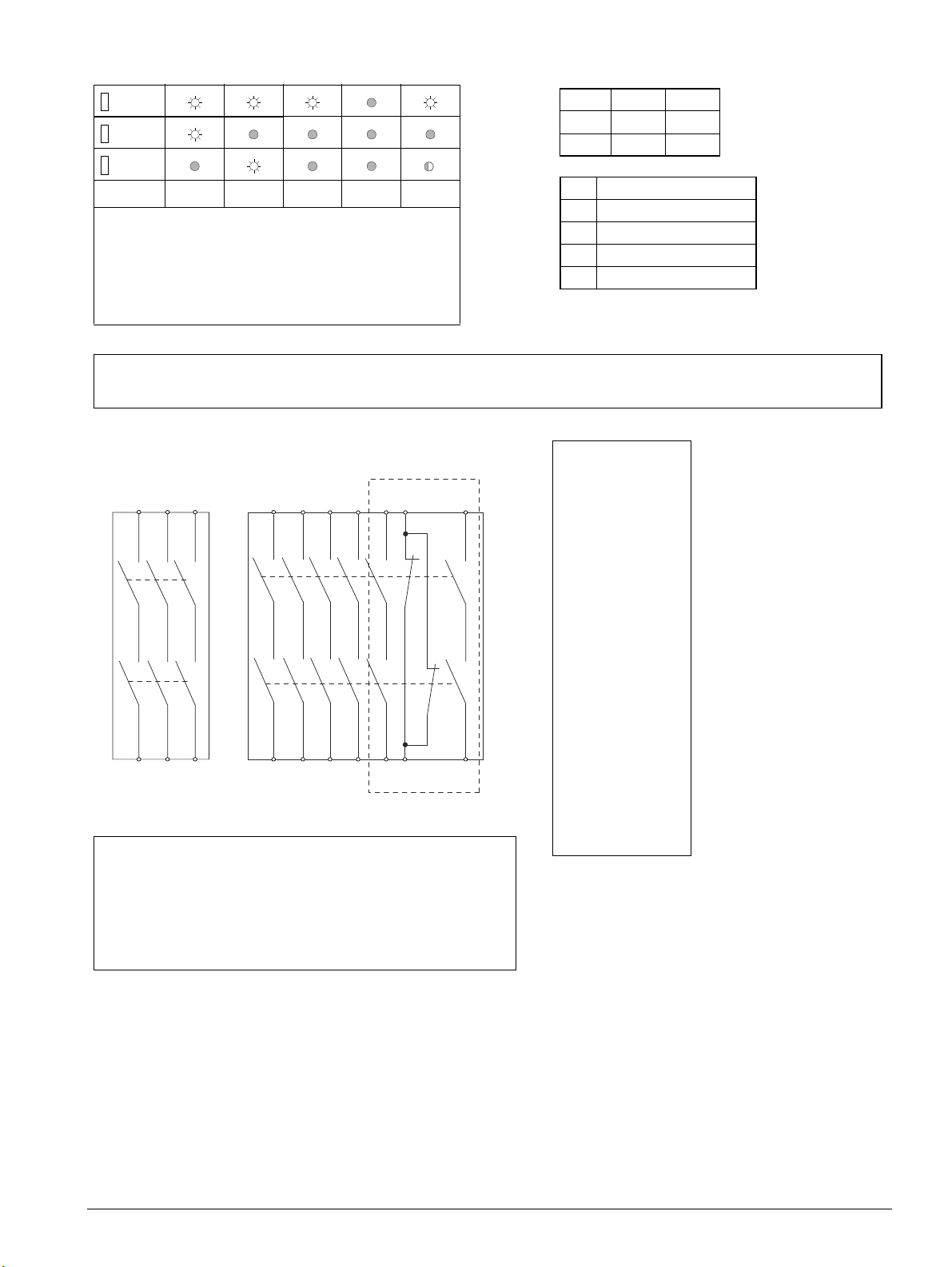

Betriebszustände / Operating states / Etats de service / Estados operativos /

Stati operativi / Estados de operação / Работни режими / Driftsmodi /

Tööseisundid / Käyttötilat /Λειτουργικές καταστάσεις / Pogonska stanja /

Darba stāvokļi / Darbo būsenos / Operationele statussen / Stany robocze /

Condiţii de operare / Drifttillstånd /Prevádzkové stavy / Obratovalna stanja /

Provozní stavy / Üzemállapotok / İşletim durumları/ Рабочие состояния /

运行状态

1) Hilfsschaltblöcke / Auxiliary switching blocks / Blocs de contacts auxiliaires /

Bloques de contactos aux. / Blocchetti di contatti ausiliari / Blocos de contato auxiliar /

Допълнителни комутационни блокове / Hjælpekoblingsblokke / Abilülitusplokk /

Apukosketinlohkot / Βοηθητικά μπλοκ μεταγωγής / Pomoćni uklopni moduli /

Palīgkomutācijas bloki / Pagalbiniai perjungimo blokai / Hulpschakelblokken /

pomocnicze bloki przełączające / Blocuri auxiliare de comutare / Hjälpkopplingsblock /

Pomocné spínacie bloky / Pomožni stikalni bloki / Bloky pomocných kontaktů/ Segéd-

kapcsolóblokkok / Yardımcıanahtarlama blokları/ Блоки доп.контактов / 辅助开关块

Schaltblöcke

Switching blocks

Blocs de contacts

Bloques de contactos

Blocchetti di contatti

Blocos de contato

Комутационни блокове

Koblingsblokke

Lülitusplokid

Kosketinlohkot

Μπλοκ μεταγωγής

Uklopni moduli

Komutācijas bloki

Perjungimo blokai

Schakelblokken

bloki przełączające

Blocuri de comutare

Kopplingsblock

Spínacie bloky

Stikalni bloki

Bloky kontaktů

Kapcsolóblokkok

Anahtarlama blokları

Блоки коммутации

开关块

43ZX1012-0TK28-1GA1

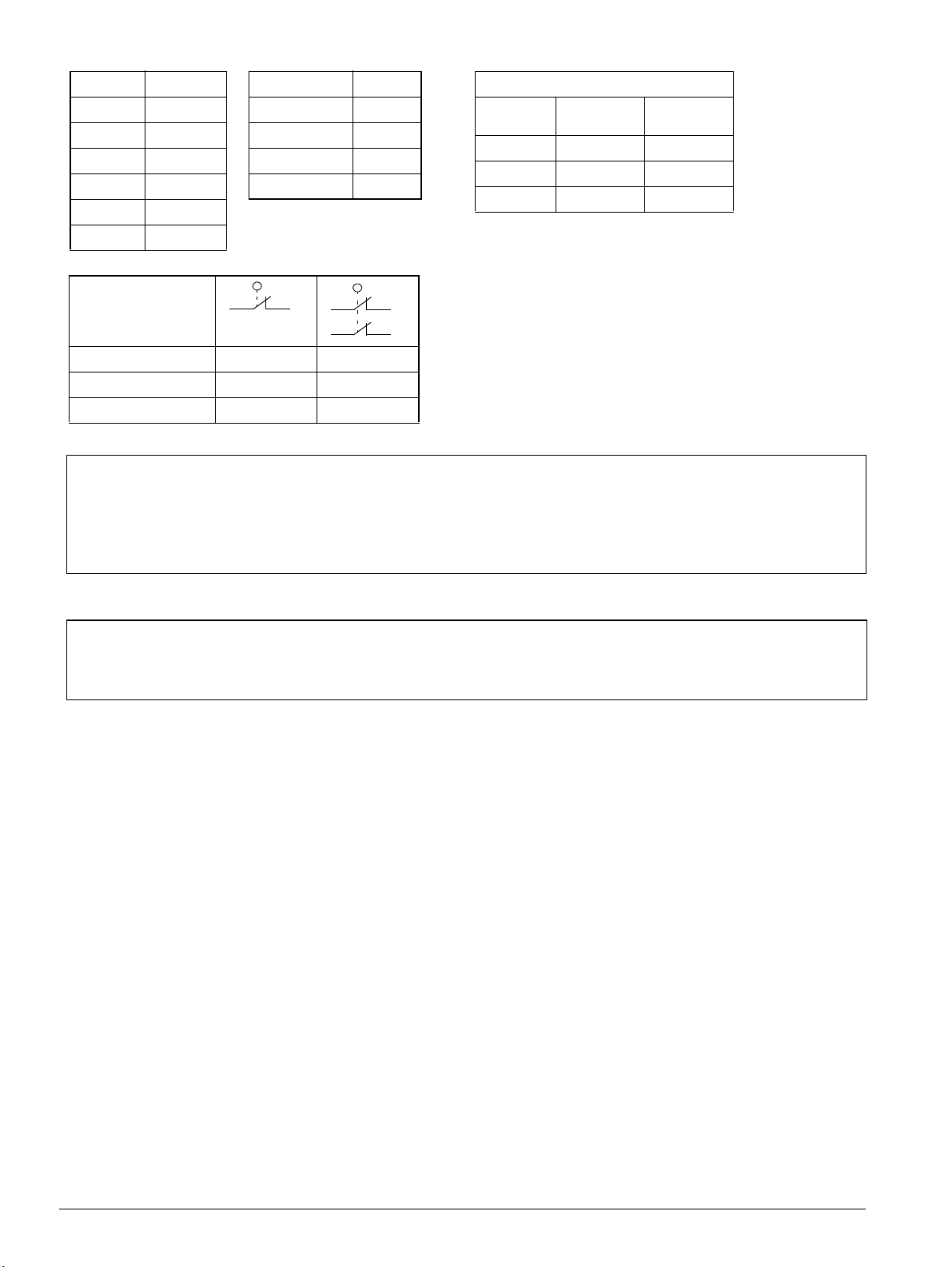

B10D

AC 15

230V DC 13

24V

IN200.000 20.000

0,5 IN500.000 50.000

0,25 IN1.500.000 150.000

3TK2853

PFHD 1,1 x 10-8 1/h

PFD -

T1* 20 a

SFF > 90 %

HFT 1

Tf** 150 ms

DIN EN ISO 13849 3TK2853

DC > 90 %

nOP 1000

dOP 365

hOP 24

SIL 1 3

PL (DIN EN ISO 13849) c e

Kat. (DIN EN ISO 13849) 1 4

*T1 = Sicherheitslebenszyklus = Wiederholungsprüfung / *T1 = Safety lifecycle = Repeat test / *T1 = cycle de vie de sécurité = essai périodique / *T1 = Ciclo de vida de

seguridad = Prueba de repetitibilidad / *T1 = ciclo di vita di sicurezza = verifica periodica / *T1 = Ciclo de vida de segurança = Ensaio de repetição / *T1 = безопасен

жизнен цикъл = повторно изпитване / *T1 = Sikkerhedslivscyklus = gentaget kontrol / *T1 = turvaline elutsükkel = korduskatsetamine / *T1 = turvallisuuden elinkaari =

määräaikaistestaus / *T1 = κύκλος ζωής ασφαλείας = επαναληπτικός έλεγχος / *T1 = Sigurnosni životni vijek = ponovljena procjena / *T1 = drošības ekspluatācijas cikls =

aktārtota pārbaude / *T1 = apsaugos buvimo ciklas = pakartotinis tikrinimas / *T1 = veiligheidslevenscyclus = herhaalde controle / *T1 = okres bezpiecznego użytkowania =

badanie powtórne / *T1 = Ciclu de viaţă în siguranţă = Inspecţie periodică/ *T1 = säkerhetslivscykel = upprepningskontroll / *T1 = životný cyklus bezpečnosti = opakovaná

kontrola / *T1 = Ciklus varne življenjske dobe = ponavljalni preskus / *T1 = životní cyklus bezpečnosti = opakovaná kontrola / *T1 = biztonsági életciklus = vizsgálat

ismétlése / *T1 = Güvenlik yaşam döngüsü = Tekrar kontrol/ *T1 = Жизненный цикл безопасности = Повторная проверка / *T1 = 安全生命周期 = 重复检查

**Tf= Fehlerreaktionszeit / **Tf= Fault response time / **Tf= temps de réaction aux défauts / **Tf= Tiempo de reacción a fallas / **Tf= tempo di reazione agli errori /

**Tf= Tempo de reação de erro / **Tf= реакционно време при грешка / **Tf= Fejlreaktionstid / **Tf= tõrke toimimisaeg / **Tf= vikavasteaika / **Tf= χρόνος απόκρισης

σφάλματος / **Tf= vrijeme reagiranja na grešku / **Tf= kļūdas reakcijas laiks / **Tf= reakcijos įgedimąlaikas / **Tf= reactietijd bij fout / **Tf= czas reakcji na błąd /

**Tf= timp de răspuns la erori / **Tf= felreaktionstid / **Tf= čas reakcie na chybu / **Tf= Reakcijski čas v primeru napake / **Tf= doba reakce na chybu /

**Tf= hiba-reakcióidő/ **Tf= Hata reaksiyon süresi / **Tf= Время реагирования на ошибку / **Tf= 错误反应时间

3ZX1012-0TK28-1GA1 5

VORSICHT Installation, Inbetriebnahme und Wartung nur durch Fachpersonal, das die Sicherheitshinweise in der zugehörigen

Originalbetriebsanleitung kennt und einhält! Um die Sicherheit des Systems zu gewährleisten, muss eine vollständige

Funktionsprüfung (Validisierung) der Anlage (Gesamtsystem) durchgeführt und erfolgreich abgeschlossen werden.

Halten Sie die vorgeschriebene Absicherung unbedingt ein, um ein sicheres Abschalten im Fehlerfall zu gewährleisten.

CAUTION Installation, commissioning and maintenance work should only be performed by specialist personnel who are familiar with and

observe the safety instructions in the relevant original operating manual! In order to ensure the safety of the system, a complete

function check (validation) of the equipment (overall system) must be carried out and completed successfully.

It is absolutely imperative that you adher to the specified protection measures in order to ensure safe shutdown in case of a fault.

ATTENTION Installation, mise en service, et maintenance uniquement par des personnes qualifiées connaissant et respectant les consignes de

sécurité dans la documentation correspondante. Afin de garantir la sécurité du système, un test complet du fonctionnement de

l'installation (système complet) doit être effectué avec succès.

Respectez impérativement la protection prescrite. C'est le seul moyen d'assurer une coupure sûre en cas de panne.

PRECAUCIÓN La instalación, la puesta en marcha, la operación y el mantenimiento deben ser realizados únicamente por personal cualificado que

conozca y respete las consignas de seguridad que figuran en las instrucciones de servicio correspondientes. Para garantizar la

seguridad del sistema es obligatorio realizar una prueba funcional completa (validación) de la máquina o instalación (sistema

completo) y terminarla correctamente.

Respete los elementos de protección prescritos para garantizar una desconexión segura en caso de fallo.

CAUTELA L'installazione, la messa in servizio e la manutenzione devono essere eseguite solo da personale specializzato che conosca e rispetti

le corrispondenti istruzioni operative originali! Per garantire la sicurezza del sistema, si deve eseguire una prova funzionale completa

(validazione) dell'impianto (del sistema completo) e concluderla con successo.

È assolutamente necessario rispettare le misure di protezione prescritte al fine di assicurare una disinserzione sicura in caso di

guasto.

CUIDADO A instalação, colocação em funcionamento e manutenção apenas devem ser efetuadas por técnicos especializados, que conheçam

e cumpram as indicações de segurança do manual de instruções original correspondente! Para garantir a segurança do sistema, a

verificação completa do funcionamento (Validação) da instalação (sistema completo) deve ser efetuada e concluída com sucesso.

Os fusíveis devem cumprir incondicionalmente as normas de segurança para garantir uma interrupção do circuito em caso de erro.

ВНИМАНИЕ IИнсталацията, пускането вексплоатация итехническото обслужване трябва да се извършва само от квалифициран

персона, който познава испазва указанията за безопасност всъответното оригинално ръководство за експлоатация! За да

се гарантира безопасността на системата, трябва да се извърши цялостна проверка на функцията (валидиране) на

съоръжението (цялостна система) итя еприключила успешно.

Непременно спазвайте предписаното обезопасяване, за да може вслучайна повреда да се гарантира безопасното

изкл1чване.

FORSIGTIG Installation, ibrugtagning og service må kun udføres af kvalificeret personale, som kender og overholder sikkerhedshenvisningerne i

den pågældende originale brugsanvisning! For at garantere systemets sikkerhed skal der udføres og afsluttes en vellykket

fuldstændig funktionskontrol (validering) af anlægget (samlet anlæg).

Den foreskrevne sikring skal absolut overholdes for at garantere en sikker slukning i fejltilfælde.

ETTEVAATUST! Paigaldamine, kasutuselevõtmine ja hooldus lubatud ainult erialapersonalile, kes tunneb vastava originaalkasutusjuhendi

ohutusnõuandeid ning peab neist kinni! Süsteemi turvalisuse tagamiseks tuleb teostada ja edukalt lõpule viia seadme (kogu

süsteemi) täielik funktsiooni kontroll (valideerimine).

Pidage kindlasti kinni ette nähtud kaitsest, et tagada vea korral turvaline väljalülitamine.

HUOMIO Asennuksen, käyttöönoton ja huollon saavat suorittaa vain ammattitaitoiset henkilöt, jotka tuntevat vastaavan alkuperäiskäyttöohjeen

turvaohjeet ja noudattavat niitä! Järjestelmän turvallisuuden takaamiseksi on suoritettava ja vietävä menestyksellisesti päätökseen

laitteiston (kokonaisjärjestelmän) täydellinen toimintatarkastus (kelpuutus).

Määrättyä sulakesuojausta on ehdottomasti noudatettava turvallisen katkaisun takaamiseksi vikatapauksessa.

ΠΡΟΣΟΧΗ Ηεγκατάσταση, ηθέση σε λειτουργία και ησυντήρηση επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο τεχνικό

προσωπικό που γνωρίζει και τηρεί τις υποδείξεις ασφαλείας στις σχετικές πρωτότυπες οδηγίες χρήσης! Για την ασφάλεια του

συστήματος πρέπει να πραγματοποιείται και να ολοκληρώνεται επιτυχώς πλήρης έλεγχος λειτουργίας (επαλήθευση) του

συστήματος (ολόκληρου του συστήματος).

Τηρείτε οπωσδήποτε το προβλεπόμενο όριο ασφαλείας ώστε να διασφαλίζετε σίγουρη απενεργοποίηση σε περίπτωση

προβλήματος.

OPREZ Instalaciju, stavljanje u pogon i održavanje smije obavljati samo stručno osoblje koje poznaje i slijedi sigurnosne napomene iz

pripadajućih originalnih uputa za uporabu! Kako bi se zajamčila sigurnost sustava, mora se provesti i uspješno završiti potpuna

provjera ispravnosti postrojenja (validacija cjelokupnog sustava).

Obavezno koristite propisane osigurače kako bi se zajamčilo sigurno isključivanje u slučaju greške.

UZMANĪBU Instalāciju, pieņemšanu ekspluatācijāun tehnisko apkopi veic tikai kvalificēts personāls, kādam ir zināmi oriģinālās lietošanas

instrukcijas drošības norāījumi un kāds ievēro oriģinālo lietošanas intrukciju! Lai garantētu sistēmas drošību, jāveic pilnāvisas

iekārtas (visas sistēmas) funkciju pārbaude (validācija).

Lai nodrošinātu drošas izslēgšanas iespēju traucējumu gadījumā, noteikti veiciet visus paredzētos drošības pasākumus.

63ZX1012-0TK28-1GA1

ATSARGIAI IInstaliuoti, paruošti eksploatuoti ir atlikti techninępriežiūrąleidžiama tik specialistams, kurie išmano ir laikosi priklausančioje

originalioje naudojimo instrukcijoje pateiktųsaugos nurodymų! Siekiant užtikrinti sistemos saugumą, reikia atlikti ir sėkmingai užbaigti

visiškąįrenginio (visos sistemos) veikimo bandymą(tikrinimą).

Būtinai laikykitės nustatytųapsaugos priemonių, kad būtųužtikrintas saugus išjungimas klaidos atveju.

VOORZICHTIG Installatie, inbedrijfstelling en onderhoud alleen door vakpersoneel, dat de veiligheidsinstructies in de bijhorende originele

gebruiksaanwijzing kent en naleeft! Om de veiligheid van het systeem te garanderen moet er een volledige functiecontrole

(validering) van de installatie (hele systeem) uitgevoerd en deze succesvol afgesloten worden.

Houd de voorgeschreven beveiliging absoluut aan om veilig uitschakelen in het geval van een fout te garanderen.

PRZESTROGA Instalowanie, uruchomienie i konserwacjęmoże wykonywaćtylko personel specjalistyczny zaznajomiony z przepisami

bezpieczeństwa zawartymi w należącej do tego oryginalnej instrukcji obsługi i przestrzegający tych przepisów! W celu zapewnienia

bezpieczeństwa systemu musi byćprzeprowadzona zakończona sukcesem całkowita kontrola funkcjonowania (walidacja) układu

(całego systemu).

W celu bezpiecznego wyłączenia w przypadku błędu należy bezwarunkowo przestrzegaćzalecanego zabezpieczenia.

ATENŢIE Instalarea, darea în folosinţă şi repararea se vor face numai de către personal specializat, care cunoaşte şi respectăinstrucţiunile de

siguranţă conţinute în instrucţiunile originale de utilizare! Pentru asigurarea siguranţei sistemului este necesarăparcurgerea şi

încheierea cu succes a unei verificări complete a funcţionării (validare) instalaţiei (sistemului complet).

Respectaţi întocmai măsurile de siguranţă prevăzute pentru a garanta deconectarea în condiţii de siguranţă în cazul unei defecţiun.

OBSERVERA Installation, idrifttagning och underhåll får endast genomföras av fackpersonal som känner till och följer säkerhetsinformationen i

tillhörande originalbruksanvisning! För att garantera att systemet arbetar säkert måste en fullständig funktionskontroll av

anläggningen genomföras med önskat resultat.

Följ den föreskrivna spärrarna för att möjliggöra säker avstängning om det skulle uppstå fel.

POZOR Inštaláciu, uvedenie do prevádzky a údržbu môže vykonaťlen odborný personál, ktorý pozná a dodržiava bezpečnostné pokyny v

príslušnom originálnom návode na obsluhu! Na zabezpečenie spoľahlivosti a bezpečnosti systému je potrebné vykonaťa úspešne

ukončiťkompletnú funkčnú skúšku (validácia) zariadenia (celkového systému).

Bezpodmienečne dodržte predpísané poistky, aby ste zabezpečili bezpečné vypnutie v prípade poruchy.

PREVIDNO Namestitev, zagon in vzdrževanje lahko izvaja le strokovno osebje, ki pozna in upošteva varnostna navodila v pripadajočih originalnih

navodilih za uporabo! Za zagotavljanje varnosti sistema, mora biti opravljeno in uspešno zaključeno popolno preverjanje funkcij

(validacija) naprave (celotnega sistema).

Obvezno upoštevajte predpisano zavarovanje, da zagotovite varen izklop v primeru napake.

POZOR Instalaci, uvedení do provozu a údržbu smí provádět jen odborný personál, který zná a dodržuje bezpečnostní pokyny v příslušném

originálním návodu k obsluze! K zajištění bezpečnosti systému se musí provést kompletní kontrola funkce (validace) zařízení (celého

systému) a tato úspěšnězakončit.

Bezpodmínečnědodržujte předepsané jištění k zaručení spolehlivého vypnutí v případěchyby.

VIGYÁZAT Telepítést, üzembe helyezést és karbantartást csak olyan szakszemélyzet végezhet, amely az eredeti kezelési utasítás biztonsági

utasításait ismeri és betartja. A rendszerbiztonság biztosításáért az egész berendezés (teljes rendszer) teljes működéspróbáját

(validálás) el kell végezni és azt eredményesen be kell fejezni.

Okvetlenül tartsa be az előírt óvintézkedéseket, hogy azzal hiba esetén a biztonságos kikapcsolást biztosítsa.

DİKKAT Cihazın kurulumu, işletmeye alınmasıve bakımısadece cihaza ait orijinal işletme kılavuzunda açıklanan güvenlik talimatlarınıbilen

ve bu talimatlara uyan uzman personel tarafından yapılacaktır! Sistemin güvenliğinin sağlanmasıiçin tesisin (tüm sistemin) komple

fonksiyon kontrolünün (validasyon) yapılmasıve başarıyla tamamlanmasışarttır.

Arıza durumunda makinenin güvenli şekilde kapanmasıiçin şart koşulan sigorta değerlerine mutlaka uyunuz.

РУ

ВНИМАНИЕ Работы по установке, настройке иобслуживанию могут производиться только специалистами, которые ознакомились,

прочли ипоняли инструкции по безопасности из соответствующего руководства! Для обеспечения безопасности системы

функциональные проверки должны быть проведены, успешно завершены ипройти приемку.

Абсолютно необходимо соблюдение всех предписанных мер безопасности для обоспечения безопасного завершения

работы вслучае аварии.

中文

小心仅允许那些了解并遵守所属原始操作说明中安全提示的专业人员执行安装、调试和保养工作！为了确保系统

的安全，必须完整地检查设备（整个系统）的功能并确保所有功能均正常。

请务必遵守规定的安全规范，以便可以在出现故障时安全关闭。

3ZX1012-0TK28-1GA1 7

DE Hinweis Dies ist ein Produkt für Umgebung A. In Haushaltsumgebung kann dieses Gerät unerwünschte Funkstörungen verursachen. In

diesem Fall kann der Anwender verpflichtet sein, angemessene Maßnahmen durchzuführen.

EN Note This is a product for Environment A. In a household environment, this relay might cause undesirable radio frequency

interference. In this case, the user might be obligated to undertake appropriate countermeasures.

FR Remarque Il s'agit d'un produit de classe A. Cet appareil peut causer des interférences radio en zone résidentielle.

Dans ce cas, l'utilisateur peut être dans l'obligation de prendre les mesures appropriées.

ES Nota Este producto está concebido para un entorno A. En entornos residenciales este aparato puede causar perturbaciones

radioeléctricas indeseadas. En este caso el usuario puede estar obligado a tomas las medidas adecuadas para paliarlas .

IT Nota Questo è un prodotto concepito per l'ambiente A. In ambiente domestico questo dispositivo potrebbe causare l'emissione

indesiderata di radiodisturbi. In questo caso l'utilizzatore è tenuto ad attuare provvedimenti idonei.

PT Indicação Este é um produto para o ambiente classe A. Em ambiente doméstico, este aparelho pode causar interferências radioelétricas

indesejadas. Neste caso, o usuário é responsável por tomar medidas adequadas.

BG Указание Това епродукт за обкръжение А. Вдомашно обкръжение този уред може да причини нежелани радио смущения.

Втакъв случай потребителя може да бъде длъжен да вземе подходящи мерки.

DA Information Dette er et produkt til omgivelserne A. I husholdningsomgivelser kan apparatet forårsage uønskede radioforstyrrelser.

I dette tilfælde kan brugeren være forpligtet til at gennemføre egnede foranstaltninger.

ET Märkus See toode on mõeldud keskkonnale A. Kodumajapidamise keskkonnas võib see seade põhjustada soovimatuid raadiohäireid.

Sellisel juhul võib kasutaja olla kohustatud rakendama vastavaid meetmeid.

FI Huomautus Tämä tuote on tarkoitettu ympäristöön A. Tämä laite voi aiheuttaa kotitalousympäristössä ei-haluttuja radiohäiriöitä.

Tässä tapauksessa voi käyttäjä olla velvoitettu suorittamaan sopivat toimenpiteet.

EL Υπόδειξη Το παρόν είναι ένα προϊόν για περιβάλλον A. Σε οικιακό περιβάλλον ηπαρούσα συσκευή μπορεί να προκαλέσει ανεπιθύμητες

παρεμβολές. Σε αυτήν την περίπτωση οχρήστης ενδέχεται να πρέπει να λάβει κατάλληλα μέτρα.

HR Napomena To je proizvod za okruženje A. U kućnom okruženju ovaj uređaj može uzrokovati neželjene radne smetnje. U tom se slučaju od

korisnika može zahtijevati provođenje odgovarajućih mjera.

LV Norādījums Šis norādījums ir paredzēts videi A. Mājas saimniecības vidēierīce var izraisīt nevēlamus radio traucējumus.

Šajāgadījumālietotājam jāveic visi nepieciešamie pasākumi.

LT Nurodymas Šis produktas skirtas aplinkai A. Namųūkio aplinkoje šis prietaisas gali sukelti nepageidaujamus radijo trukdžius.

Tokiu atveju naudotojas gali būti įpareigotas imtis tinkamųpriemonių.

NL Aanwijzing Dit is een product voor omgeving A. In huishoudelijke omgevingen kan dit apparaat ongewenste radiostoringen veroorzaken.

In dit geval kan de gebruiker verplicht zijn om adequate maatregelen te treffen.

PL Wskazówka Produkt ten jest przeznaczony dla środowiska typu A. W środowisku domowym urządzenie może wywoływaćniepożądane

zakłócenia. W tym przypadku użytkownik jest zobowiązany do podjęcia odpowiednich środków.

RO NotăAcesta este un produs destinat utilizării în medii de tip A. Utilizarea în mediul casnic a acestui produs poate conduce la

interferenţe radio nedorite. În acest caz, utilizatorul poate fi obligat săia măsurile adecvate.

SV Information Detta är en produkt för omgivning A. I hushållsomgivning kan denna enhet orsaka oönskade radiostörningar.

I detta fall kan användaren vara förpliktigad att genomföra lämpliga åtgärder.

SK Upozornenie Toto je produkt pre prostredie A. V prostredí domácnosti môže tejto prístroj spôsobiťnežiaduce rádiové rušenie.

V takom prípade môže byťpoužívateľpovinný vykonaťprimerané opatrenia.

SL Napotek Izdelek za okolje A. V gospodinjskem okolju lahko ta naprava povzroči neželene radijske motnje.

V tem primeru lahko ima uporabnik dolžnost izvesti primerne ukrepe.

CS Poznámka Jedná se o výrobek do prostředí typu A. V prostředí domácností může tento přístroj způsobovat nežádoucí rádiové rušení.

V tomto případěmůže být povinností uživatele, aby provedl přiměřená opatření.

HU Figyelmez-

tetés Ez az A. környezetre méretezett termék. Ez a berendezés háztartási környezetben működési zavarokat okozhat.

Ilyen esetben a felhasználó kötelezve lehet, megfelelőintézkedések megtételére.

TR Not Bu ürün ortam A için öngörülmüştür. Cihaz, ev koşullarıaltında işletildiğinde istenmeyen radyo dalgasıarızalarına neden olabilir.

Kullanıcıbu durumda uygun önlemler almakla yükümlü olabilir.

РУ

Примечание Это устройство предназначено для применения всреде категории А. При применении вбытовых условияхэто реле

может стать причиной радиопомех. Вэтом случае пользователь должен применить соответствующие меры по

предотвращению нежелательных помех.

中文提示这是适用于环境 , 的产品。若应用于家居环境下，该设备会引发意外的功能故障。

这种情况下，用户有责任采取适当的措施 .

83ZX1012-0TK28-1GA1

Die elektronische Sicherheitskombination 3TK2853 können Sie in NOT-HALT-

Einrichtungen nach DIN EN / IEC 60947-5-5 und in Sicherheitsstromkreisen nach DIN EN /

IEC 60204-1 verwenden, z. B. bei beweglichen Verdeckungen, Schutztüren und

berührungslos wirkenden Schutzeinrichtungen.

Die elektronische Sicherheitskombination 3TK2853 besitzt zwei Hilfsschütze als

Schaltelemente, einen sicheren elektronischen Ausgang, einen sicheren Eingang für die

Kaskadierung und einen Eingang für betriebsmäßiges Schalten.

Der erreichbare PL bzw. SIL ist von der ext. Beschaltung abhängig.

Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte in Schaltschränke

der Schutzart IP32, IP43 oder IP54 eingebaut werden.

Verschmutzungsgrad 3

Weitere Informationen und Techn. Daten siehe Handbuch oder Produktdatenblatt

3TK2853 www.siemens.com/industrial-controls

Klemmenbelegung

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 NOT-HALT bzw. Positionsschalter

Y21, Y22 Kanal 2 NOT-HALT bzw. Positionsschalter

Y35 mit / ohne Querschlusserkennung

Y32 Umschalter Autostart

Y33, Y34 EIN-Taster, Rückführkreis

1 Kaskadiereingang

2 sicherer elektronischer Ausgang (24V DC / 1A)

3 Versorgung für externen Schalter

4 Eingang betriebsmäßiges Schalten

13,142) Schaltblöcke

You can use the 3TK2853 electronic safety relay in EMERGENCY STOP devices according

to DIN EN / IEC 60947-5-5 and in safety circuits complying with DIN EN / IEC 60204-1, e.g.

for moving covers, protective doors and electro-sensitive protective equipment

The electronic safety combination 3TK2853 has two contactor relays as switching

elements, a safe electronic output, a safe input for cascading and an input for functional

switching.

The PL or SIL that is obtainable depends on the external wiring.

In view of the ambient conditions, relays with degrees of protection IP32, IP43 or IP54

must be installed in the cabinets.

Pollution degree 3

For further information and technical data, see the manual or product data sheet

3TK2853 www.siemens.com/industrial-controls

Terminal assignment

A1 L/+

A2 N/-

Y11, Y12 Channel 1 EMERGENCY STOP or position switch

Y21, Y22 Channel 2 EMERGENCY STOP or position switch

Y35 With / without cross-circuit detection

Y32 Autostart changeover switch

Y33, Y34 ON button, feedback circuit

1 Cascade input

2 Safe solid-state output (24V DC / 1A)

3 Supply for external switches

4 Input for operational switching

13,142) Switching blocks

Le bloc logique de sécurité 3TK2853 peut être utilisé dans des dispositifs d'ARRET

d'URGENCE selon DIN EN / CEI 60947-5-5 et dans des circuits de sécurité selon

DIN EN IEC 60204-1, par exemple pour des capots mécaniques, des protecteurs et des

dispositifs de protection électrosensibles.

Le bloc logique de sécurité électronique 3TK2853 comporte deux contacteurs auxiliaires

comme éléments de commutation, une sortie électronique de sécurité, une entrée de

sécurité pour la mise en cascade et une entrée pour la manœuvre de service..

Le niveau PL ou SIL réalisable dépende des circuits externes.

Les appareils doivent être intégrés dans des armoires ayant le degré de protection

IP32, IP43 ou IP54 selon les conditions d'environnement.

Degré de pollution 3

Pour de plus amples informations et pour les caractéristiques, voir manuel ou fiche du

produit 3TK2853 www.siemens.com/industrial-controls

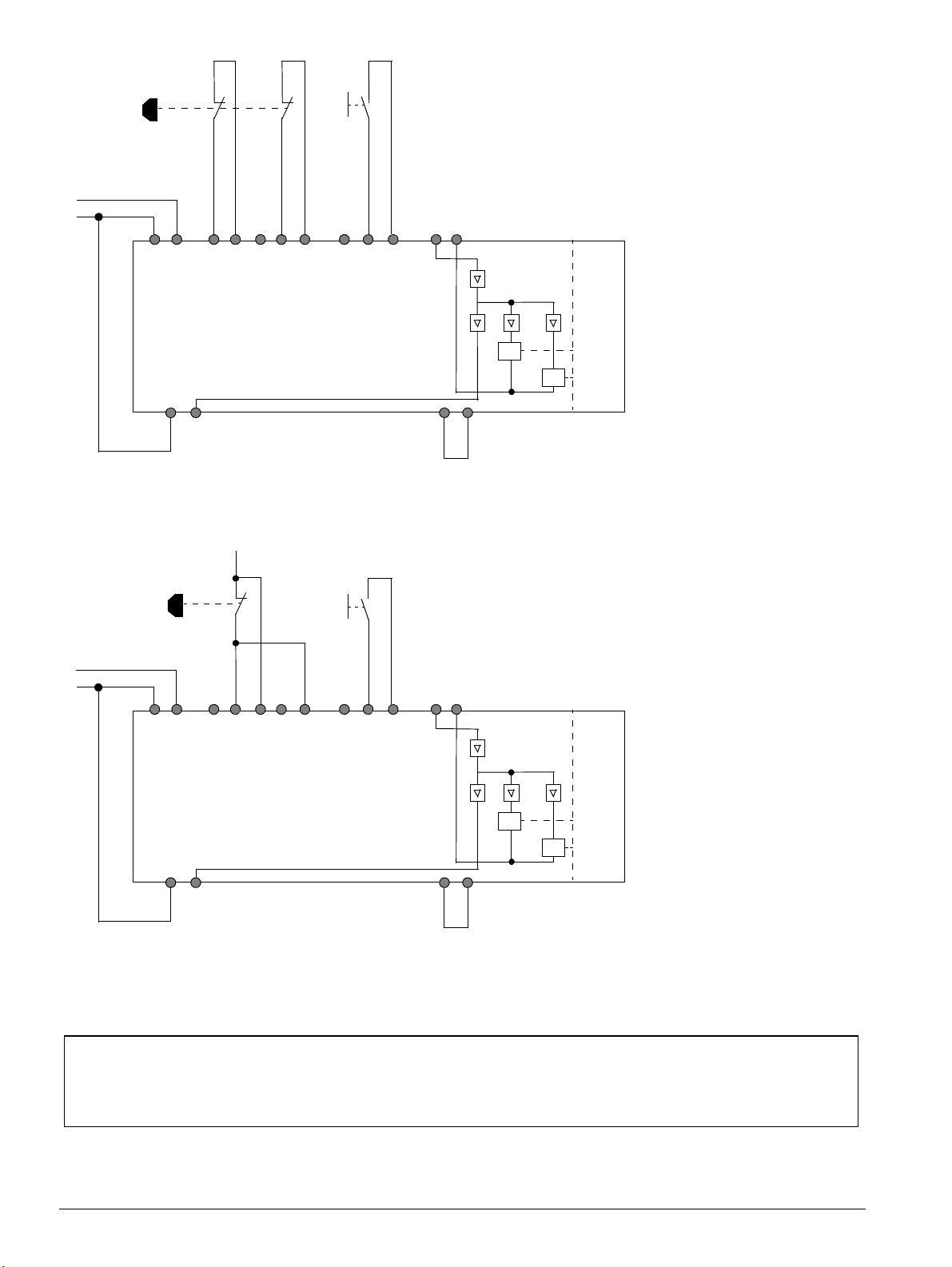

Affectation des bornes

A1 L/+

A2 N/-

Y11, Y12 Canal 1 ARRÊT d'URGENCE ou interrupteur de position

Y21, Y22 Canal 2 ARRÊT d'URGENCE ou interrupteur de position

Y35 avec / sans détection de courts-circuits transversaux

Y32 Commutateur démarrage automatique

Y33, Y34 Bouton MARCHE, circuit de réaction

1 Entrée en cascade

2 sortie électronique de sécurité (24V DC / 1A)

3 Alimentation des appareils de connexion externes

4 Entrée manœuvre de service

13,142) Blocs de contacts

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Μπλοκ μεταγωγής, βλέπε σελίδα 2 / Uklopni moduli (pogledajte stranicu 2) / Komutācijas blokus skatīt 2. lapā/ Perjungimo blokai, žr. 2 psl. / Schakelblokken zie pagina 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

3ZX1012-0TK28-1GA1 9

La combinación electrónica de seguridad 3TK2853 se puede usar en dispositivos de

PARADA DE EMERGENCIA según DIN EN/IEC 60947-5-5 y en circuitos de seguridad

según DIN EN/IEC 60204-1, p.ej. en cubiertas móviles y puertas de protección o en

dispositivos de protección electro-sensibles.

La combinación electrónica de seguridad 3TK2853 dispone de dos contactores auxiliares

como elementos de conmutación, una salida electrónica segura, una salida segura para la

conexión en cascada y una entrada para maniobras funcionales.

El nivel PL o SIL alcanzable depende de los circuitos externos.

Para adaptarse a las condiciones ambientales los equipos deben alojarse en armarios/

gabinetes con grado de protección IP32, IP43 o IP54.

Grado de contaminación 3

Para más información y datos técnicos, consulte el manual o la ficha del producto

3TK2853 www.siemens.com/industrial-controls

Asignación de bornes

A1 L/+

A2 N/-

Y11, Y12 Canal 1 Parada de emergencia o interruptor de posición

Y21, Y22 Canal 2 Parada de emergencia o interruptor de posición

Y35 con/sin detección de cruces

Y32 Conmutador Autoarranque

Y33, Y34 Pulsador CON, circuito de retorno

1 Entrada para conex. en cascada

2 Salida electrónica segura (24V DC / 1A)

3 Alimentación de interruptores externos

4 Entrada para maniobras de servicio (funcionales)

13,142) Bloques de contactos

La combinazione di sicurezza elettronica 3TK2853 può essere impiegata in dispositivi di

arresto di emergenza secondo DIN EN / IEC 60947-5-5 e in circuiti di sicurezza secondo

DIN EN / IEC 60204-1, ad es. in coperture mobili, porte di protezione e dispositivi di

protezione funzionanti senza contatto.

La combinazione di sicurezza elettronica 3TK2853 è dotata di due contattori ausiliari quali

elementi di commutazione, una uscita elettronica sicura, un ingresso sicuro per il

collegamento in cascata e un ingresso per il normale esercizio operativo.

Il livello PL o SIL raggiungibile dipende dal circuito esterno.

Tenendo conto delle condizioni ambientali, i dispositivi vanno installati in quadri elettrici con

grado di protezione IP32, IP43 oppure IP54.

Grado di inquinamento 3

Per ulteriori informazioni e dati tecnici vedere il manuale o il foglio dati del prodotto

3TK2853 www.siemens.com/industrial-controls

Assegnazione dei morsetti

A1 L/+

A2 N/-

Y11, Y12 Canale 1 ARRESTO DI EMERGENZA o interruttore di

posizione

Y21, Y22 Canale 2 ARRESTO DI EMERGENZA o interruttore di

posizione

Y35 con / senza riconoscimento di cortocircuito trasversale

Y32 Commutatore di Avvio automatico

Y33, Y34 Tasto ON, circuito di retroazione

1 Ingresso per collegamento in cascata

2 Uscita statica sicura (24V DC / 1A)

3 Alimentazione per interruttori esterni

4 Ingresso per normale comando operativo

13,142) Blocchetti di contatti

A combinação de segurança eletrônica 3TK2853 em dispositivos de PARADA DE

EMERGÊNCIA, conforme DIN EN/IEC 60947-5-5, e em circuitos de segurança, conforme

DIN EN/IEC 60204-1, por ex. em caso de proteções móveis, portas de proteção e

dispositivos de proteção sem contato.

A combinação de segurança eletrônica 3TK2853 possui dois contatos auxiliares como

elementos de comando, uma saída eletrônica segura, uma entrada segura para a ligação

em cascata e uma entrada para comutação sob condições normais de funcionamento.

O PL ou SIL podem ser alcançados dependendo das conexões externas.

Considerando as condições ambientais, os aparelhos devem ser montados nos armários

elétricos da classe de proteção IP32, IP43 ou IP54.

Grau de contaminação 3

Para mais informações e dados técnicos, consulte o manual ou a folha de dados do

produto 3TK2853 www.siemens.com/industrial-controls

Configuração dos terminais

A1 L/+

A2 N/-

Y11, Y12 Canal 1 PARADA DE EMERGÊNCIA ou interruptor de

posição

Y21, Y22 Canal 2 PARADA DE EMERGÊNCIA ou interruptor de

posição

Y35 Com / sem reconhecimento de contato transversal

Y32 Inicialização automática do comutador

Y33, Y34 Interruptor LIGAR, circuito de realimentação

1 Entrada em cascata

2 Saída eletrônica segura (24V DC / 1A)

3 Alimentação para interruptor externo

4 Entrada Ligação operacional

13,142) Blocos de contato

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

10 3ZX1012-0TK28-1GA1

Вие можете да използвате електронната защитна комбинация 3TK2853 вустройства

за АВАРИЙНО СПИРАНЕ съгласно IN EN / IEC 60947-5-5 ивзащитни токови вериги

съгласно DIN EN / IEC 60204-1, напр. при подвижни покрития, защитни врати и

безконтактно действащи защитни устройства.

Електронната защитна комбинация 3TK2853 има два помощни конектора, служещи

като комутационни елементи, безопасен електронен изход, безопасен електронен

вход за каскадиране ивход за превключване.

РL респ. SIL, който може да се достигне зависи от външната инсталация.

Като се вземат под внимание условията на обкръжаващата среда уредите трябва да

бъдат монтирани вразпределителни шкафове склас на защита IP32, IP43 или IP54.

Степен на замърсяване 3

Допълнителна информация итехническите характеристики можете да намерите в

наръчника или техническия паспорт на продукта

3TK2853 www.siemens.com/industrial-controls

Разпределение на клемите

A1 L/+

A2 N/-

Y11, Y12 Канал 1 аварийно спиране респ. позиционен прекъсвач

Y21, Y22 Канал 2 аварийно спиране респ. позиционен прекъсвач

Y35 със / без крайно напречно идентифициране

Y32 Превключвател авт. стартиране

Y33, Y34 Бутон ВКЛ., верига на обратна връзка

1Какскаден вход

2безопасен електронен изход (24V DC / 1A)

3Захранване за външни прекъсвачи

4Вход превключване взависимост от експлоатацията

13,142) Комутационни блокове

Den elektroniske sikkerhedskombination 3TK2853 kan bruges i NØDSTOP-anordninger iht.

DIN EN / IEC 60947-5-5 og i sikkerhedsstrømkredse iht. DIN EN / IEC 60204-1, fx ved

bevægelige skærme, beskyttelsesdøre og berøringsløst virkende beskyttelsesanordninger.

Den elektroniske sikkerhedskombination 3TK2853 har to hjælperelæer som

koblingselementer, en sikker elektronisk udgang, en sikker indgang til kaskaderingen og en

indgang til driftsmæssig kobling.

Det opnåelige PL hhv. SIL er afhængigt af den ekst. disposition.

Under hensyntagen til omgivelsesbetingelserne skal apparaterne indbygges i kontaktskabe

med beskyttelsesklassen IP32, IP43 eller IP54.

Forureningsgrad 3

For yderligere informationer og tekniske data se manual eller produktdatablad

3TK2853 www.siemens.com/industrial-controls

Klemmebelægning

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 NØDSTOP eller positionskontakt

Y21, Y22 Kanal 1 NØDSTOP eller positionskontakt

Y35 med / uden tværslutningsregistrering

Y32 Omskifter autostart

Y33, Y34 TIL-tast, tilbagekoblingssløjfe

1 Kaskadeindgang

2 sikker elektronisk udgang (24V DC / 1A)

3 Forsyning til eksterne kontakter

4 Indgang driftsmæssig kobling

13,142) Koblingsblokke

Elektrooniline ohutuslülitus 3TK2853 sobib vastavalt standardile DIN EN/IEC 60947-5-5

paigaldamiseks AVARIILÜLITITE vooluahelatesse ja vastavalt standardile DIN EN/IEC

60204-1 elektriohutusahelatesse, nt liikuvad katted, kaitseuksed ja puutevabad

ohutusseadmed.

Elektroonilisel ohutuslülitusel 3TK285 on lülituselementideks kaks lisakontaktorit, turvaline

elektrooniline väljund, kaskaadlülituse turvaline sisend ja sisend tavatöös lülitamiseks.

Saavutatav PL või SIL sõltub välisjuhtmestikust. Keskkonnatingimusi arvesse võttes tuleb

seadmed paigaldada kaitseklassi IP32, IP43 või IP54 lülituskappidesse.

Määrdumise aste 3

Rohkem informatsiooni ja tehnilisi andmeid vt käsiraamatust või toote andmelehelt

3TK2853 www.siemens.com/industrial-controls

Klemmide asetus

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 AVARIILÜLITI või asendilüliti

Y21, Y22 Kanal 2 AVARIILÜLITI või asendilüliti

Y35 koos/ilma ristlülituse tuvastuseta

Y32 Automaatkäivituse ümberlüliti

Y33, Y34 SEES-lüliti, tagasisideahel

1 Kaskaadsisend

2 turvaline elektrooniline väljund (24V DC / 1A)

3 Välise lüliti toide

4 Talitluslülitussisend

13,142) Lülitusplokid

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

3ZX1012-0TK28-1GA1 11

Voit käyttää elektronista turvayhdistelmää 3TK2853 standardin DIN EN / IEC 60947-5-5

mukaisissa HÄTÄ-PYSÄYTYS-laitteissa ja standardin DIN EN / IEC 60204-1 mukaisissa

turvapiireissä, esim. liikkuvissa suojuksissa, suojaovissa ja kosketuksettomasti

vaikuttavissa suojalaitteissa.

Elektronisessa turvayhdistelmässä 3TK2853 on kaksi apukosketinta kytkinyksikköinä,

turvallinen elektroninen lähtö, turvallinen tulo kaskadikytkentää varten ja tulo

käyttökytkentää varten.

Saavutettavissa oleva suoritustaso PL tai turvallisuuden eheyden taso SIL riippuu

ulkopuolisesta kytkennästä.

Laitteet on ympäristöolot huomioon ottaen asennettava kytkentäkaappeihin, joiden

kotelointiluokka on IP32, IP43 tai IP54.

Likaantumisaste 3

Katso lisätiedot ja tekniset tiedot käyttöoppaasta tai tuote-erittelystä 3TK2853

osoitteessa www.siemens.com/industrial-controls

Liitinkaavio

A1 L/+

A2 N/-

Y11, Y12 Kanava 1 HÄTÄ-SEIS tai asentokytkin

Y21, Y22 Kanava 2 HÄTÄ-SEIS tai asentokytkin

Y35 liitinten välisellä oikosulkujen tunnistuksella / ilman

tunnistusta

Y32 Automaattisen käynnistyksen vaihtokytkin

Y33, Y34 ÄÄLLE-näppäin, takaisinkytkentäpiiri

1Kaskaditulo

2 turvallinen elektroninen lähtö (24V DC / 1A)

3 Syöttö ulkoisia kytkimiä varten

4 Käyttökytkentätulo

13,142) Kosketinlohkot

Μπορείτε να χρησιμοποιείτε τον ηλεκτρονικό συνδυασμό ασφαλείας 3TK285 σε διατάξεις

ΑΝΑΓΚΑΣΤΙΚΗΣ ΔΙΑΚΟΠΗΣ σύμφωνα με το DIN EN / IEC 60947-5-5 και σε ηλεκτρικά

κυκλώματα ασφαλείας σύμφωνα με το DIN EN / IEC 60204-1, π.χ. σε κινούμενα

καλύμματα, θύρες προστασίας και σε διατάξεις προστασίας που επενεργούν χωρίς επαφή

Οηλεκτρονικός συνδυασμός ασφαλείας 3TK2853 έχει δύο βοηθητικά ρελέ ως στοιχεία

μεταγωγής, μία ασφαλή ηλεκτρονική έξοδο, μία ασφαλή είσοδο για τη σύνδεση σε

αλληλοδιαδοχή και μία είσοδο για σύμφωνη με τη λειτουργία ενεργοποίηση.

Το δυνατό PL / SIL εξαρτάται από την εξωτ. καλωδίωση.

Συνυπολογίζοντας τις συνθήκες περιβάλλοντος οι συσκευές πρέπει να ενσωματώνονται

σε πίνακες ελέγχουκατηγορίας προστασίας IP32, IP43 ήIP54.

Βαθμός ρυπάνσεως 3

Για περισσότερες πληροφορίες και τεχν. χαρακτηριστικά βλ. Εγχειρίδιο χρήσης ή

Δελτίο προϊόντος 3TK2853 www.siemens.com/industrial-controls

Κατανομή ακροδεκτών

A1 L/+

A2 N/-

Y11, Y12 Κανάλι 1 ΑΝΑΓΚΑΣΤΙΚΗ ΔΙΑΚΟΠΗ ήδιακόπτης θέσης

Y21, Y22 Κανάλι 2 ΑΝΑΓΚΑΣΤΙΚΗ ΔΙΑΚΟΠΗ ήδιακόπτης θέσης

Y35 με / χωρίς αναγνώριση βραχυκυκλώματος

Y32 Διακόπτης μεταγωγής αυτόματης εκκίνησης

Y33, Y34 Διακόπτης ON, κύκλωμα ανατροφοδότησης

1Είσοδος διαδοχικής σύνδεσης

2ασφαλής ηλεκτρονική έξοδος (24V DC / 1A)

3Τροφοδοσία για εξωτερικούς διακόπτες

4Είσοδος για ενεργοποίηση σύμφωνα με τις ανάγκες

λειτουργίας

13,142) Μπλοκ μεταγωγής

Elektroničku sigurnosnu kombinaciju 3TK2853 možete upotrebljavati u napravama za

zaustavljanje u nuždi u skladu s DIN EN / IEC 60947-5-5 i u sigurnosnim strujnim

krugovima u skladu s DIN EN / IEC 60204-1, primjerice kod pokretnih poklopaca, zaštitnih

vrata i beskontaktnih zaštitnih naprava.

Elektronička sigurnosna kombinacija 3TK2853 ima dva pomoćna sklopnika kao uklopna

elementa, jedan siguran elektronički izlaz, jedan siguran kaskadni ulaz i jedan ulaz za

pogonsku sklopku.

Dostižan PL ili SIL ovisi o vanjskom ožičenju.

Uzimajući u obzir okolne uvjete, uređaji moraju biti ugrađeni u razvodnim ormarima vrste

zaštite IP32, IP43 ili IP54.

Stupanj onečišćenja 3

Više informacija i tehničkih podataka potražite u priručniku ili sigurnosno-tehničkom

listu proizvoda 3TK2853 www.siemens.com/industrial-controls

Raspored stezaljki

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 zaustavljanje u nuždi odnosno pozicijska sklopka

Y21, Y22 Kanal 2 zaustavljanje u nuždi odnosno pozicijska sklopka

Y35 s prepoznavanjem poprečnog spoja / bez njega

Y32 Preklopka automatskog pokretanja

Y33, Y34 Tipka za uključenje, povratni krug

1 Kaskadni ulaz

2 Siguran elektronički izlaz (24V DC/1A)

3 Napajanje vanjske sklopke

4 Ulaz pogonske sklopke

13,142) Uklopni moduli

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

12 3ZX1012-0TK28-1GA1

Elektronisko drošības kombināciju 3TK2853 var izmantot ĀRKĀRTAS APTURĒŠANAS

ierīcēs saskaņā ar DIN EN / IEC 60947-5-5 un drošības strāvas ķēdēs saskaņā ar DIN EN /

IEC 60204-1, piemēram, kustīgos vākos, aizsargdurvīs bezkontakta drošības ierīcēs

Elektroniskajai drošības kombinācijai 3TK2853 ir divi palīgkontaktori kākomutācijas

elementi, viena droša elektroniskāizeja kaskadējumam un ieeja darba komutācijai.

Sasniedzamās vērtības PL, respektīvi, SIL ir atkarīgas no ext. komutācijas.

Ņemot vērāapkārtējās vides apstākļus, ierīces ir iebūvējamas sadales skapjos ar

aizsardzības pakāpi IP32, IP43 vai IP54.

Aizsērēšanas pakāpe 3

Sīkāku informāciju un tehniskos datus skatīt rokasgrāmatāvai izstrādājuma informācijas

lapā3TK2853 www.siemens.com/industrial-controls

Spaiļu aizņemšana

A1 L/+

A2 N/-

Y11, Y12 Kanāls 1 avārijas apturēšanas vai pozicionēsanas slēdzis

Y21, Y22 Kanāls 2 avārijas apturēšanas vai pozicionēsanas slēdzis

Y35 ar / bez šķērsslēguma

Y32 Pārslēgs Autostarts

Y33, Y34 Ieslēgšanas slēdzis, atpakaļgaitas kontūrs

1 Kaskada ieeja

2 Droša elektroniskāizeja (24V DC / 1A)

3 Barošana ārējiem slēdžiem

4 Ieja darba pārslēgšanai

13,142) Komutācijas bloki

Elektroninęsaugos kombinaciją3TK2853 galite naudoti AVARINIO SUSTABDYMO

įrenginiuose pagal DIN EN / IEC 60947-5-5 ir apsauginėse elektros grandinėse pagal DIN

EN / IEC 60204-1, pvz., judamiems uždengimams, apsauginėms durims ir bekontakčiuose

apsauginiuose įrenginiuose.

Elektroninėsaugos kombinacija 3TK2853 turi du du pagalbinius kontaktorius kaip

perjungiamuosius elementus, saugųelektroninįišėjimą, saugųįėjimąpakopiniam

sujungimui ir įėjimąeksploataciniam jungimui.

Pasiekiamas PL arba SIL priklauso nuo išorinės laidųsistemos.

Atsižvelgiant įaplinkos sąlygas, prietaisai turi būti įmontuojami įIP32, IP43 arba IP54

saugumo klasės skirstomąsias spintas.

Taršos lygis 3.

Kitąinformacijąir techninius duomenis žr. žinynąarba gaminio duomenųlapą

3TK2853 www.siemens.com/industrial-controls

Gnybtųpriskyrimas

A1 L/+

A2 N/-

Y11, Y12 1 kanalas AVARINIS SUSTABDYMAS arba padėties

nustatymo jungiklis

Y21, Y22 2 kanalas AVARINIS SUSTABDYMAS arba padėties

nustatymo jungiklis

Y35 su / be kryžminės grandinės atpažinimo

Y32 Automatinės paleisties perjungiklis

Y33, Y34 ĮJUNGIMO mygtukas, grįžtamojo ryšio grandinė

1 Pakopinis įėjimas

2 saugus elektroninis išėjimas (24V DC / 1A)

3Išoriniųjungikliųmaitinimas

4 Darbinio įjungimo įėjimas

13,142) Perjungimo blokai

De elektronische veiligheidscombinatie 3TK2853 kunt u gebruiken in NOODSTOP-

inrichtingen volgens NEN-EN-IEC 60947-5-5 en in veiligheidsstroomkringen volgens NEN-

EN-IEC 60204-1, bijv. bij beweeglijke afdekkingen, veiligheidsdeuren en aanrakingsloos

werkende veiligheidsinrichtingen.

De elektronische veiligheidscombinatie 3TK2853 heeft twee hulprelais als

schakelelementen, een veilige elektronische uitgang, een veilige ingang voor de

cascadering en een ingang voor bedrijfsmatig schakelen.

De bereikbare PL resp. SIL is afhankelijk van de ext. bedrading.

Afhankelijk van de omgevingsvoorwaarden moeten de apparaten in schakelkasten van de

beschermingsklasse IP32, IP43 of IP54 worden ingebouwd.

Vervuilingsgraad 3

Meer informatie en Techn. gegevens zie handboek of productinformatieblad

3TK2853 www.siemens.com/industrial-controls

Klembezetting

A1 L/+

A2 N/-

Y11, Y12 Kanaal 1 NOODSTOP of positieschakelaar

Y21, Y22 Kanaal 2 NOODSTOP of positieschakelaar

Y35 Met/zonder dwarssluitingsdetectie

Y32 Omschakelaar autostart

Y33, Y34 AAN-knop, retourcircuitk

1 Cascade-ingang

2 Veilige elektronische uitgang (24V DC / 1A)

3 Voeding voor externe schakelaars

4 Ingang bedrijfsmatig schakelen

13,142) Schakelblokken

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

3ZX1012-0TK28-1GA1 13

Elektroniczny, wielofunkcyjny przekaźnik bezpieczeństwa 3TK2853 można stosowaćw

urządzeniach zatrzymania awaryjnego według DIN EN/IEC 60947-5-5 i w elektrycznych

obwodach zabezpieczających według DIN EN/IEC 60204-1, np. w przypadku ruchomych

osłon, drzwi ochronnych i bezdotykowych urządzeńochronnych.

Elektroniczny, wielofunkcyjny przekaźnik bezpieczeństwa 3TK285 ma dwa styczniki

pomocnicze jako elementy przełączające, jedno bezpieczne wyjście elektroniczne, jedno

bezpieczne wejście do kaskadowania i jedno wejście do sterowania pracąmaszyny lub

urządzenia.

Osiągalne PL bądźSIL jest zależne od zewn. oprzewodowania.

Urządzenia, z uwzględnieniem warunków środowiska, musząbyćwbudowane do szaf

sterowniczych ze stopniem ochrony IP32, IP43 lub IP54.

Stopieńzanieczyszczenia 3

Dalsze informacje i dane techniczne patrz podręcznik lub arkusz specyfikacji produktu

3TK2853 www.siemens.com/industrial-controls

Obłożenie zacisków

A1 L/+

A2 N/-

Y11, Y12 Kanał1 ZATRZYMANIE AWARYJNE lub wyłącznik

pozycyjny

Y21, Y22 Kanał2 ZATRZYMANIE AWARYJNE lub wyłącznik

pozycyjny

Y35 z / bez wykrywania zwarcia poprzecznego

Y32 Przełącznik automatycznego uruchomienia

Y33, Y34 Przycisk ZAŁ, obwód powrotny

1Wejście kaskadowe

2 Bezpieczne wyjście elektroniczne (24V DC / 1A)

3 zasilanie przełączników zewnetrznych

4Wejście połączenia eksploatacyjnego

13,142) bloki przełączające

Combinaţia electronică3TK2853 poate fi montatăîn dispozitivele pentru OPRIREA DE

URGENŢĂ prevăzute de standardul DIN EN / IEC 60947-5-5 şi în circuitele electrice de

siguranţă prevăzute de standardul DIN EN / IEC 60204-1, de ex. la apărătoarele

demontabile şi uşile de protecţie şi dispozitivele de protecţie cu reacţie fărăatingere

Combinaţia electronicăde siguranţă 3TK2853 este prevăzutăcu douădisjunctoare

auxiliare cu rol de element de comandă, o ieşire electronicăsigură, o intrare sigurăpentru

cascadare şi o intrare pentru comutările curente.

Nivelul de performanţă (PL) respectiv nivelul de integritate a siguranţei (SIL) realizabile

depind de instalaţia electricăexternă.

În funcţie de condiţiile de mediu, aparatele trebuie săfie montate în cutii de distribuţie cu

grad de protecţie IP32, IP43 sau IP54.

Nivel 3 de contaminare

Pentru informaţii suplimentare şi date tehnice se vor consulta manualul de utilizare sau

fişa de produs 3TK2853 www.siemens.com/industrial-controls

Alocarea terminalelor

A1 L/+

A2 N/-

Y11, Y12 Canal 1 OPRIRE DE URGENŢĂ resp. comutator de poziţie

Y21, Y22 Canal 2 OPRIRE DE URGENŢĂ resp. comutator de poziţie

Y35 cu/fărădetector de scurtcircuit

Y32 Comutator Autostart

Y33, Y34 Buton PORNIRE, circuit feedback

1 Intrare cascadată

2ieşire electronicăsigură(24V DC / 1A)

3 Alimentare pentru comutatoare externe

4 Intrare comutare de serviciu

13,142) Blocuri de comutare

Den elektroniska säkerhetskombinationen 3TK2853 kan du använda i NÖDSTOPP-

anordningar enligt DIN EN / IEC 60947-5-5 och i säkerhetsströmkretsar enligt DIN EN / IEC

60204-1, t.ex. vid rörliga skydd, skyddsdörrar och beröringsfritt verkande

skyddsanordningar

Den elektroniska säkerhetskombinationen 3TK2853 har två

hjälpkontaktorer som kopplingselement, en säker elektronisk utgång, en säker ingång för

kaskadkopplingen och en ingång för driftsmässig koppling.

DIN EN / IEC 60204-1 i drifttyp "Övervakad start"

Den PL eller SIL som uppnås är beroende av den ext. kopplingen.

Med hänsyn till omgivande villkor måste enheterna monteras i kopplingsskåp med

skyddsklass IP32, IP43 eller IP54.

Föroreningsgrad 3

Ytterligare information och tekniska data, se handboken eller produktdatabladet

3TK2853 www.siemens.com/industrial-controls

Anslutningsbeläggning

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 NÖDSTOPP resp. lägesgivare

Y21, Y22 Kanal 2 NÖDSTOPP resp. lägesgivare

Y35 med / utan korsslutningsidentifikation

Y32 Omkopplare Autostar

Y33, Y34 PÅ-knapp, återföringskrets

1 kaskadingång

2 säker elektronisk utgång (24V DC / 1A)

3 Försörjning för externa brytare

4 Ingång driftsmässig koppling

13,142) Kopplingsblock

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

14 3ZX1012-0TK28-1GA1

Elektronickú bezpečnostnú kombináciu 3TK2853 môžete použiťv zariadeniach pre

núdzové zastavenie podľa DIN EN / IEC 60947-5-5 a v bezpečnostných elektrických

obvodoch podľa DIN EN / IEC 60204-1, napr. pri pohyblivých krytoch, ochranných dverách

a bezdotykovo účinkujúcich ochranných zariadeniach

Elektronická bezpečnostná kombinácia 3TK2853 má dva pomocné stýkače ako spínacie

prvky, jeden bezpečný elektronický výstup, jeden bezpečný vstup pre kaskádovanie a jeden

vstup pre prevádzkové spínanie.

Dosiahnuteľné PL resp. SIL je závislé od ext. zapojenia.

Pri zohľadnení vonkajších podmienok musia byťprístroje zabudované do rozvodných skríň

s krytím IP32, IP43 alebo IP54.

Stupeňznečistenia 3

Ďalšie informácie a technické parametre nájdete v príručke alebo liste údajov produktu

3TK2853 www.siemens.com/industrial-controls

Obsadenie svoriek

A1 L/+

A2 N/-

Y11, Y12 kanál 1 núdzový vypínačresp. polohový spínač

Y21, Y22 kanál 2 núdzový vypínačresp. polohový spínač

Y35 s / bez rozpoznania priečneho spojenia

Y32 prepínačautomatického štartu

Y33, Y34 spínacie tlačidlo, spätný obvod

1 kaskádový vstup

2bezpečný elektronický výstup (24V DC / 1A)

3 napájanie pre externé spínače

4 vstup prevádzkového spínania

13,142) Spínacie bloky

Elektronsko varnostno kombinacijo 3TK2853 lahko uporabljate v pripravah za IZKLOP V

SILI v skladu z DN EN / IEC 60947-5-5 in varnostnimi tokokrogi v skladu z DIN EN / IEC

60204-1, npr. pri premičnih pokrovih in zaščitnih vratih in varnostnih zaščitnih napravah, ki

delujejo brez dotika.

Elektronska varnostna kombinacija 3TK2853 ima dve pomožni zaščiti kot stikalna

elementa, varen elektronski izhod, varen vhod za kaskadiranje in vhod za preklapljanje med

obratovanjem.

Dosežen PL oz. SIL je odvisen od zunanjega dodatnega vezja.

Ob upoštevanju okoljskih pogojev morajo naprave biti vgrajene v stikalnih omaricah

zaščitne vrste IP32, IP43 ali IP54.

Stopnja onesnaženja 3

Dodatne informacije in tehnične podatke glejte priročnik ali podatkovni list izdelka

3TK2853 www.siemens.com/industrial-controls

Zasedenost sponk

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 IZKLOP V SILI oz. pozicijsko stikalo

Y21, Y22 Kanal 2 IZKLOP V SILI oz. pozicijsko stikalo

Y35 z/brez prepoznavanja prečnega kratkega stika

Y32 Preklopno stikalo samodejni zagon

Y33, Y34 Tipka VKLOP, povratni krog

1 Kaskadni vhod

2 varni elektronski izhod (24V DC / 1A)

3 Oskrba za eksterno stikalo

4 Vhod obratovalno preklapljanje

13,142) Stikalni bloki

Elektronickou bezpečnostní kombinaci 3TK2853 můžete použít v zařízeních pro nouzové

vypnutí podle DIN EN / IEC 60947-5-5 a v bezpečnostních obvodech podle DIN EN / IEC

60204-1, např. u pohyblivých krytů, ochranných dveří a bezkontaktněfungujících

ochranných zařízení.

Elektronická bezpečnostní kombinace 3TK2853 má dva pomocné stykače jako spínací

prvky, jeden bezpečný elektronický výstup, jeden bezpečný vstup pro kaskádování a jeden

vstup pro provozní spínání.

Dosažitelná úroveňPL, příp. SIL závisí na externím zapojení.

Se zohledněním okolních podmínek se tyto přístroje musí zabudovat do rozvaděčů se

stupněm krytí IP32, IP43 nebo IP54.

Stupeňznečištění 3

Další informace a Technické údaje viz manuál nebo datový list výrobku

3TK2853 www.siemens.com/industrial-controls

Zapojení svorek

A1 L/+

A2 N/-

Y11, Y12 Kanál 1 NOUZOVÝ VYPÍNAČ, příp. polohový spínač

Y21, Y22 Kanál 2 NOUZOVÝ VYPÍNAČ, příp. polohový spínač

Y35 s detekcí / bez detekce příčného zkratu

Y32 Přepínačautomatický start

Y33, Y34 Aktivační tlačítko ZAP, zpětnovazební smyčka

1 Kaskádový vstup

2bezpečnější elektronický výstup (24V DC / 1A)

3 Napájení pro externí spínače

4 Vstup pro provozní spínání

13,142) Bloky kontaktů

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

3ZX1012-0TK28-1GA1 15

A 3TK2853 elektronikus biztonsági kombináció a DIN EN / IEC 60947-5-5-nak megfelelő

VÉSZ-ÁLLJ berendezéseket és a DIN EN / IEC 60204-1-nak megfelelőbiztonsági

áramköröket tudja használni , pl. mozgatható fedelek, védőajtók és érintés nélkül üzemelő

védőberendezések használata esetén.

A 3TK2853 elektronikus biztonsági kombináció kapcsolóelemként két biztonsági

védőelemmel rendelkezik, egy biztonságos elektronikus kimenettel, a kaszkádozáshoz egy

biztonságos bemenettel és egy bemenettel az üzemszerűkapcsoláshoz.

Az elért LE, valamint SIL a külsőrákapcsolástól függ.

A berendezéseket a környezeti feltételek figyelembe vételével az IP32-es, IP43-as, vagy

IP54-es védelmi osztályú kapcsolószekrényekbe kell beépíteni.

Szennyeződési fokozat 3

További információkat és műszaki adatokat a kézikönyvben, vagy a 3TK2853

termékadatlapon talá www.siemens.com/industrial-controls

Csatlakozókiosztás

A1 L/+

A2 N/-

Y11, Y12 1 csatorna VÉSZ-ÁLJ, illetve helyzet-kapcsoló

Y21, Y22 2 csatorna VÉSZ-ÁLJ, illetve helyzet-kapcsoló

Y35 Keresztzár-felismeréssel / nélkül

Y32 Átkapcsoló Autostart

Y33, Y34 BE-kapcsoló, visszacsatolóhurok

1 Kaszkád bemenet

2 biztonságos elektronikus kimenet (24V DC / 1A)

3Külsőkapcsoló ellátása

4 Bemenet üzemszerűkapcsolás

13,142) Kapcsolóblokkok

Elektronik güvenlik kombinasyonu 3TK2853'i DIN EN / IEC 60947-5-5'ye göre ACİL

DURDURMA donanımlarında DIN EN / IEC 60204-1'e göre güvenlik devrelerinde

kullanabilirsiniz, örneğin hareketli muhafazalarda, koruyucu kapılar ve temassız olarak etkili

koruma donanımlarında

Elektronik güvenlik kombinasyonu 3TK2853'ün anahtarlama elemanıolarak iki adet

yardımcıkontaktörü, kaskatlama için bir adet güvenli elektronik çıkışı, bir adet güvenli girişi

ve anahtarlama işletimi bir adet girişi vardır.

Erişilebilen PL (performans seviyesi) ya da SIL (güvenlik seviyesi) harici devreye

bağımlıdır.

Cihazların, ortam koşullarıdikkate alınmak şartıyla IP32, IP43 veya IP54 koruma türüne

sahip kumanda dolaplarına monte edilmesi şarttır.

Kirlenme derecesi 3

Daha fazla bilgi ve teknik veri için el kitabına veya ürün bilgi formuna bakınız

3TK2853 www.siemens.com/industrial-controls

Terminal düzeni

A1 L/+

A2 N/-

Y11, Y12 Kanal 1 ACİL DURDURMA ya da pozisyon şalteri

Y21, Y22 Kanal 2 ACİL DURDURMA ya da pozisyon şalteri

Y35 çapraz kısa devre algılama dahil / hariç

Y32 Otomatik start değiştirici

Y33, Y34 AÇIK butonu, geri bildirim devresi

1 Kaskatlama girişi

2 güvenli elektronik çıkış(24V DC / 1A)

3 Harici şalter için besleme

4İşletime uygun anahtarlama girişi

13,142) Anahtarlama blokları

РУ

Реле безопасности 3TK2853 может использоваться для устройств АВАРИЙНОЙ

ОСТАНОВКИ согласно DIN EN / IEC 60947-5-5 цепей безопасности согласно DIN EN /

IEC 60204-1. Например для съемных кожухов, защитных дверей иэлектро-

чувствительных устройств безопасности

Комбинированное устройство безопасности 3TK2853 имеет два коммутирующих

элемента ввиде контакторных реле, электронный выход безопасности, выход

безопасности для каскадирования ивход для коммутации.

Возможны оба типа применения PL или SIL, взависимости от схемы внешних

подключений.

Всоответствии ссокружающими условиями, вшкафы должны быть установлены

реле степеней защиты IP32, IP43 или IP54.

Cтепень загрязнения 3

Для получения более подробной информации или технических данных смотрите

лист тех.данных 3TK2853 www.siemens.com/industrial-controls

Обозначение клемм

A1 L/+

A2 N/-

Y11, Y12 Канал 1 АВАРИЙНАЯ ОСТАНОВКА или концевой

выключатель

Y21, Y22 Канал 2 АВАРИЙНАЯ ОСТАНОВКА или концевой

выключатель

Y35 С/ без контролем ошибочного замыкания

Y32 Переключающий контакт самозапуск

Y33, Y34 Кнопка включения, цепь обратной связи

1Каскадный вход

2Полупроводниковый выход безопасности (24V DC / 1A)

3Питание внешних коммутирующих элементов

4Вход эксплуатационное коммутирование

13,142) Блоки коммутации

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

16 3ZX1012-0TK28-1GA1

中文

您可在符合 DIN EN / IEC 60947-5-5 的紧急停机装置中和符合 DIN EN /

IEC 60204-1 的安全电路中使用电子安全组合 3TK285，例如移动护板、防

护门和免触摸防护装置。

电子安全组合 3TK2853 拥有两个可作为开关元件使用的辅助接触器、安全

的电子输出端、安全的级联输入端和根据运行进行开关转换的输入端。

可达到的安全完整性等级 (SIL) 或者性能等级 (PL) 依赖于外部的电路。

在考虑环境条件的情况下，这些设备必须安装到防护等级为 IP32、IP43 或

IP54 的开关柜中。

污染等级 3

更多信息和技术数据，请参见的手册或产品数据表 3TK2853

www.siemens.com/industrial-controls

端子分配

A1 L/+

A2 N/-

Y11, Y12 通道 1 紧急停止或位置开关

Y21, Y22 通道 2 紧急停止或位置开关

Y35 带/ 无横向短路识别

Y32 自动启动转换开关

Y33, Y34 自动启动

1级联输入端

2安全电信号输出端 (24V DC / 1A)

3外部开关电源

4根据运行情况开关输入端

13,142) 开关块

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

3ZX1012-0TK28-1GA1 17

<<

<











<<

ืPV

ุPV

ุPV

ุPV

3TK2853 Überwachter Start

Monitored Start

Démarrage surveillé

Arranque vigilado

Avvio monitorato

Início controlado

Контролирано

стартиране

Overvåget start

Kontrollitud käivitus

Valvottu käynnistys

Ελεγχόμενη εκκίνηση

Pokretanje pod nadzorom

mhonatóireacht

Kontrolēts starts

Kontroliuojama paleistis

Monitored Start

Bewaakte start

Start kontrolowany

Declanşare supraveghată

Övervakad start

Kontrolovaný štart

Nadziran zagon"

Monitorovaný startt

Felügyelt start

Kontrollü start

Контролируемый

запуск

监控启动

<<

<











<<

ืPV ืPV

ืPV ุPV

3TK2853 Automatinėpaleistis

Autostart

Start automatyczny

Declanşare automată

Autostart

Automatický štart

Samodejni zagon

Automatický start

Autostart

otomatik start

Автозапуск

自动启动

Autostart

Démarrage automatique

Autoarranque

Avvio automatico

Autostart

автоматично стартиране

Automatsko pokretanje

Automaatkäivitus

Automaattinen käynnistys

Αυτόματη εκκίνηση

Autostart

Autostarts

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

18 3ZX1012-0TK28-1GA1

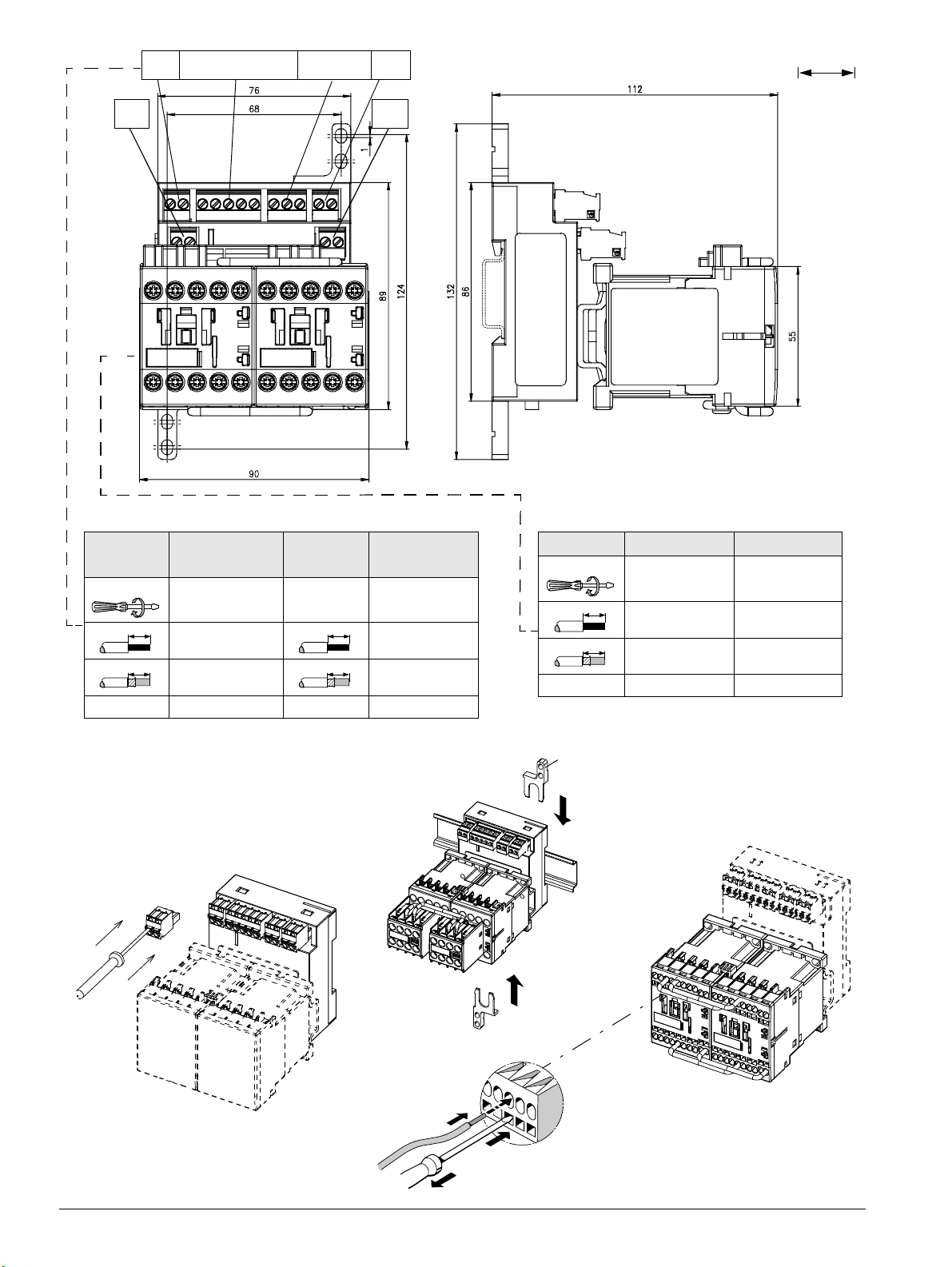

3TK2853-1... 3TK2853-2...

M3,5 0,8 ... 1,2 Nm

7 to 10.3 lb·in —

1 x (0,5 ... 1,5) mm²

2 x (0,75 ... 2,5) mm² 2 x (0,5 ... 2,5) mm²

2 x (0,5 ... 2,5) mm² 2 x (0,5 ... 1,5) mm²

AWG 2 x 18 to 14 2 x 18 to 14

3TK2853-1... 3TK2853-2...

M3,5 0,5 ... 0,6 Nm

4.5 to 5.3 lb·in ——

1 x (0,2 ... 2,5) mm²

2 x (0,2 ... 1,0) mm² 1 x (0,2 ... 2,5) mm²

1 x (0,25 ... 2,5) mm²

2 x (0,25 ... 1,0) mm² 1 x (0,25 ... 2,5) mm²

AWG 2 x 24 to 18 1 x 24 to 12

A1A2

Y11Y12Y35Y21Y22

Y32Y33Y34

A1A2

1/2

3/4

POWER

RUN

FAULT

3RP1903

3ZX1012-0TK28-1GA1 19

Autostart (2-kanalig)

Autostart (2-channel)

Démarrage automatique (2 canaux)

Autoarranque (2 canales)

Avvio automatico (a 2 canali)

Autostart (2 canais)

автоматично стартиране (2-канално)

Autostart (2 kanaler)

Automaatkäivitus (2-kanaliga)

Automaattinen käynnistys (2-kanavainen)

Αυτόματη εκκίνηση (2 καναλιών)

Automatsko pokretanje (2-kanalno)

Autostarts (2 kanālu)

Automatinėpaleistis(2 kanalų)

Autostart (2 kanali)

Autostart (2-kanaals)

Start automatyczny (2 kanałowe)

Declanşare automată(bicanal)

Autostart (2-kanals)

Automatický štart (2-kanálové)

Samodejni zagon 2-kanalno)

Automatický start (dvoukanálový)

Autostart (2-csatornás)

Aotomatik start (2 kanallı)

Автозапуск (двухканальный)

自动启动（双通道）

A1+ A2–Y11

Y12 Y35 Y21 Y22 Y32 Y33 Y34

A1+ A2–

12 3 4

L+



K 1

K 2

3TK2853

13,142)



Autostart (1-kanalig)

Autostart (1-channel)

Démarrage automatique (1 canal)

Autoarranque (1 canal)

Avvio automatico (a 1 canale)

Autostart (1 canal)

автоматично стартиране (1-канално)

Autostart (1 kanal)

Automaatkäivitus (1-kanaliga)

Automaattinen käynnistys (1-kanavainen)

Αυτόματη εκκίνηση (1 καναλιού)

Automatsko pokretanje (1-kanalno)

Autostarts (1 kanāla)

Automatinėpaleistis (1 kanalo)

Autostart (kanal 1)

Autostart (1-kanaals)

Start automatyczny (1 kanałowe)

Declanşare automată(monocanal)

Autostart (1-kanals)

Automatický štart (1-kanálové)

Samodejni zagon (1-kanalno)

Automatický start (jednokanálový)

Autostart (1-csatornás)

Aotomatik start (1 kanallı)

Автозапуск (одноканальный)

自动启动（单通道）

A1+ A2–Y11

Y12 Y35 Y21 Y22 Y32 Y33 Y34

A1+ A2–

12 3 4

L+

K 1

K 2 13,142)

3TK2853



2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky

kontaktůviz strana 2 / Kapcsolóblokkok lásd 2. oldalon / Anahtarlama bloklarıbkz. Sayfa 2 / См. блоки коммутации на стр.2 / 开关块参见第 2 页

20 3ZX1012-0TK28-1GA1

Überwachter Start (2-kanalig)

Monitored Star (2-channel)

Démarrage surveillé (2 canaux)

Arranque vigilado (2 canales)

Avvio monitorato (a 2 canali)

Início controlado (2 canais)

Контролирано стартиране (2-канално)

Overvåget start (2 kanaler)

Kontrollitud käivitus (2-kanaliga)

Valvottu käynnistys (2-kanavainen)

Ελεγχόμενη εκκίνηση (2 καναλιών)

Pokretanje pod nadzorom (2-kanalno)

Kontrolēts starts (2 kanālu)

Kontroliuojama paleistis (2 kanalų)

Bewaakte start (2-kanaals)

Start kontrolowany (2 kanałowe)

Declanşare supraveghată(bicanal)

Övervakad start (2-kanals)

Kontrolovaný štart(2-kanálové)

Nadziran zagon (2-kanalno)

Monitorovaný startt (dvoukanálový)

Felügyelt start (2-csatornás)

Kontrollü start (2 kanallı)

Контролируемый запуск

(двухканальный)

监控启动（双通道）

A1+ A2–Y11

Y12 Y35 Y21 Y22 Y32 Y33 Y34

A1+ A2–

12 3 4

L+

K 1

K 2 13,142)

3TK2853

Überwachter Start (1-kanalig)

Monitored Star (1-channel)

Démarrage surveillé (1 canal)

Arranque vigilado (1 canal)

Avvio monitorato (a 1 canale)

Início controlado (1 canal)

Контролирано стартиране (1-канално)

Overvåget start (1 kanal)

Kontrollitud käivitus (1-kanaliga)

Valvottu käynnistys (1-kanavainen)

Ελεγχόμενη εκκίνηση (1 καναλιού)

Pokretanje pod nadzorom (1-kanalno)

Kontrolēts starts (1 kanāla)

Kontroliuojama paleistis (1 kanalo)

Bewaakte start (1-kanaals)

Start kontrolowany (1 kanałowe)

Declanşare supraveghată(monocanal)

Övervakad start (1-kanals)

Kontrolovaný štart (1-kanálové)

Nadziran zagon (1-kanalno)

Monitorovaný startt (jednokanálový)

Felügyelt start (1-csatornás)

Kontrollü start (1 kanallı)

Контролируемый запуск

(одноканальный)

监控启动（单通道）

A1+ A2–Y11

Y12 Y35 Y21 Y22 Y32 Y33 Y34

A1+ A2–

12 3 4

K 1

K 2

L+

13,142)

3TK2853

L+

2) Schaltblöcke siehe Seite 2 / See Page 2 for switching blocks / Blocs de contacts auxiliaires, voir page 2 / Bloques de contactos, ver pág. 2 / Per i blocchetti di contatti vedi

pag. 2 / Blocos de contato, ver página 2 / Комутационни блокове вижте стр. 2/ Vedr. koblingsblokke: se side 2 / Lülitusplokid, vt lk 2. / Koskteinlohkot, katso sivu 2 /

Bloki przełączające – patrz strona 2. / Blocuri de comutare vezi pagina 2 / Kopplingsblock se sidan 2 / Spínacie bloky pozri stranu 2 / Stikalni bloki, glejte stran 2 / Bloky
