Siko SGL Series Operation manual

SGL... Datum 21.11.2011 Art.Nr. 81383 Änd. Stand 428/11 1



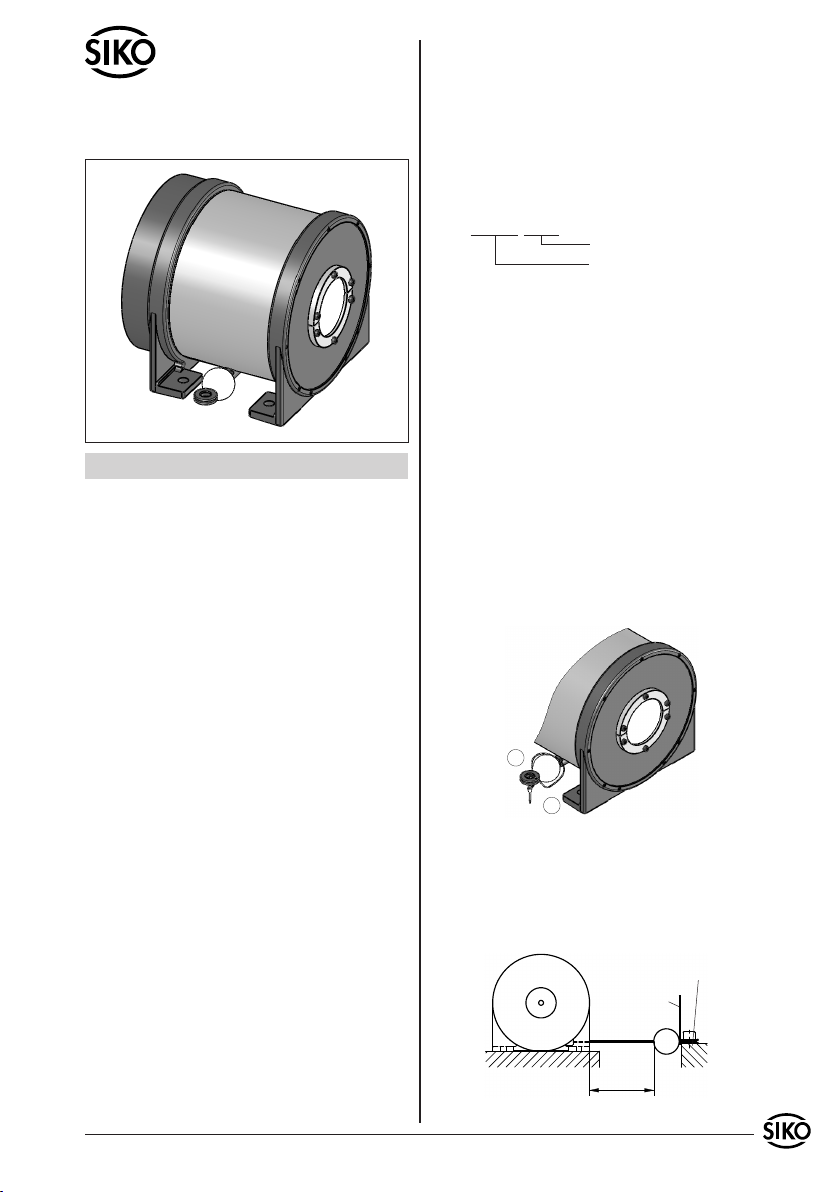

Abb. 1: Montage
Abb. 2: Messbereich

Messbereich
max. Auszugslänge
Aufkleber
Schraube M8
DEUTSCH
1. Gewährleistungshinweise
• LesenSievorderMontageundderInbetriebnahme
diesesDokumentsorgfältigdurch.BeachtenSiezu
IhrereigenenSicherheitundderBetriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
BetriebgeltendieangegebenSpezifikationenund
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mitFremdproduktenbestehtfürdasGesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Sicherheitshinweise
Bedingt durch die große Auszugslänge sowie durch
den funktionell erforderlichen Federmotor ist eine
Verletzungsgefahr durch unsachgemäße Handha-
bung bzw. nachlässige Montage gegeben.
• Das Seil darf nie lose zurückschnellen!
• SeilnichtdurchdieHand/Fingergleiten(bremsen)
lassen. Dies kann zu Verletzungen (z. B. Verbren-
nungen) führen!
• Der Gefahrenbereich muss für Montage-/ Repara-
turarbeiten abgesichert werden!
• Auf die Verwendung eines Seiles muss evtl. hin-
gewiesen werden (Verletzungs- und Funktions-
schutz). Unbefugter Zugang für Mensch und Tier
sollte verhindert werden.
3. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. SGL135-0023
Varianten-Nr.
Geräte-Typ
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Diese wird durch
den angebauten Messwertgeber bestimmt, jedoch
nicht höher als ähnl. IP40. Der Seilzuggeber muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z. B. Spritzwasser, Staub, Schläge, Temperatur
geschützt werden.
Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
• Vier Durchgangslöcher, für Schrauben M8, dienen
zur Befestigung auf der Montagefläche (1).
• Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (2).
Benutzerinformation
SGL...
Seilzuggeber
• Das Seilende bzw. das Seil muss bis an die vorge-
sehene Befestigungsstelle ausgezogen werden.
Möglichst im eingefahrenen Zustand befestigen
(geringste Zugspannung auf dem Seil). Das Seil
darf dabei nicht verdreht werden.

2 SGL... Datum 21.11.2011 Art.Nr. 81383 Änd. Stand 428/11

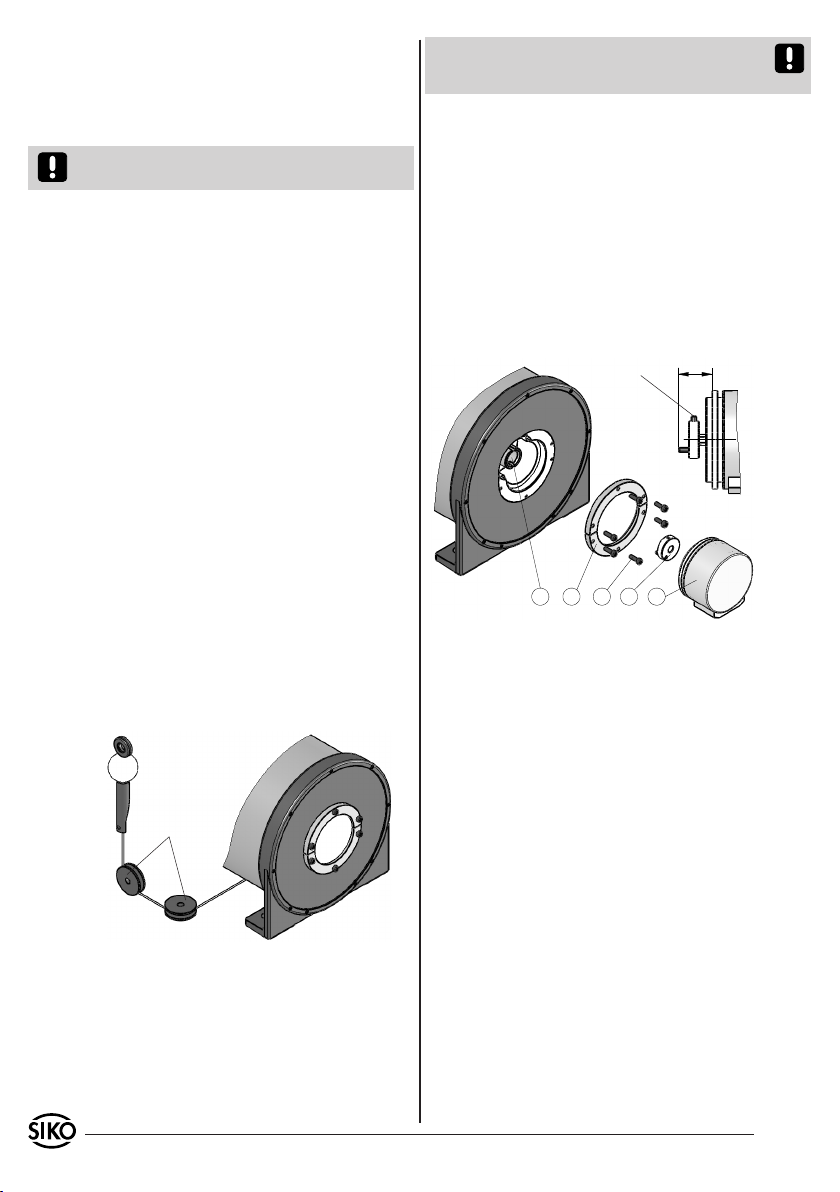

Umlenkrollen
Abb. 3: Umlenkrolle
    

Schraubendreher DIN 911
SW1,5 verwenden
Abb. 4: Montage eines Gebers
• Seilende mit z. B. einer Schraube M8 befestigen
(Abb. 2).
• Ein dreimaliger Auszug des Messweges -unter
Einsatzbedingungen-mussvorderInbetriebnahme
des Messsystems durchgeführt werden.
Achtung! Die maximale Auszugslänge des Seils darf
nicht überschritten werden.
Handhabung des Seils
Um den Seilausgang nicht zu zerstören und da-
durch die Lebensdauer zu verringern, muss das Seil
lotrecht zum Seilausgang geführt werden.
Beim Seilauszug darf das Seil nicht lose zurück-
schnellen, da es sich auf der Seiltrommel im Gehäu-
se korrekt aufwickeln muss. Das Seil muss immer,
durch die Federkraft, gespannt sein.
Der am Seilende hängende Aufkleber ist am Seilbe-
festigungsort sichtbar anzubringen (Abb. 2).
Für eine korrekte Funktion darf das Seil nicht ge-
quetscht oder geknickt werden.
Umlenkrolle (Zubehör z. B. SIKO Typ UR)
Wenn das Seil nicht lotrecht zum Seilausgang be-
festigt werden kann, ermöglicht der Einsatz einer
Umlenkrolle denn Auszug in jede beliebige Rich-
tung (Abb. 3).
• Die Umlenkrolle muss parallel zum Seil montiert
werden.
• Starke Schmutzbildung ist im Bereich der Um-
lenkrolle zu vermeiden. Die Funktion muss in
regelmäßigen Abständen kontrolliert werden.
• Anlauf- und Betriebsdrehmoment des Gebers
dürfen den maximal zulässigen Wert von 3 Ncm
nicht überschreiten.
• EntfernenSiedieSchrauben(3)unddieServoflan-
sche(4).DahinterbefindetsichderMitnehmer(2).
• Prüfen Sie die Übereinstimmung der Anschluss-
maße des Gebers (1) und des Mitnehmers (2).
• Mitnehmer (2) auf Geberwelle schieben (Maß 20)
und mit Gewindestift befestigen.
• Geber inkl. Mitnehmer in einen Schlitz des Lager-
rohres (5) schieben.
• DurchgleichmäßigesFestziehenderSchrauben(3)
andenServoflanschenwirderGeber montiert.Die
Montage muss spannungsfrei erfolgen!
• Umlenkrollen reduzieren die Lebensdauer des
Seiles.
5. Montage eines Messwertgebers
Das Seilzugsystem ist für die Montage eines Inkre-
mental- oder Absolutwertgeber vorbereitet (Abb.
4).
• Der nominelle Trommelumfang beträgt 400 mm.
Durch Programmieren (Anpassen) der Folgeelek-
tronik oder bei Verwendung eines programmier-
baren Gebers kann die Messgenauigkeit optimiert
werden.Beieinem Neugerät kann -auf gesonderte
Bestellung-einMessprotokollmitgeliefertwerden.
In Serviceintervallen (ca. 1 Jahr) sollten die An-
passungen überprüft werden.
6. Justage
Zur Justage des Messwertgebers, die Schrauben (3)
lösen und Geber (1) in Pfeilrichtung drehen. Die
Schrauben wieder festziehen.

SGL... Datum 21.11.2011 Art.Nr. 81383 Änd. Stand 428/11 3



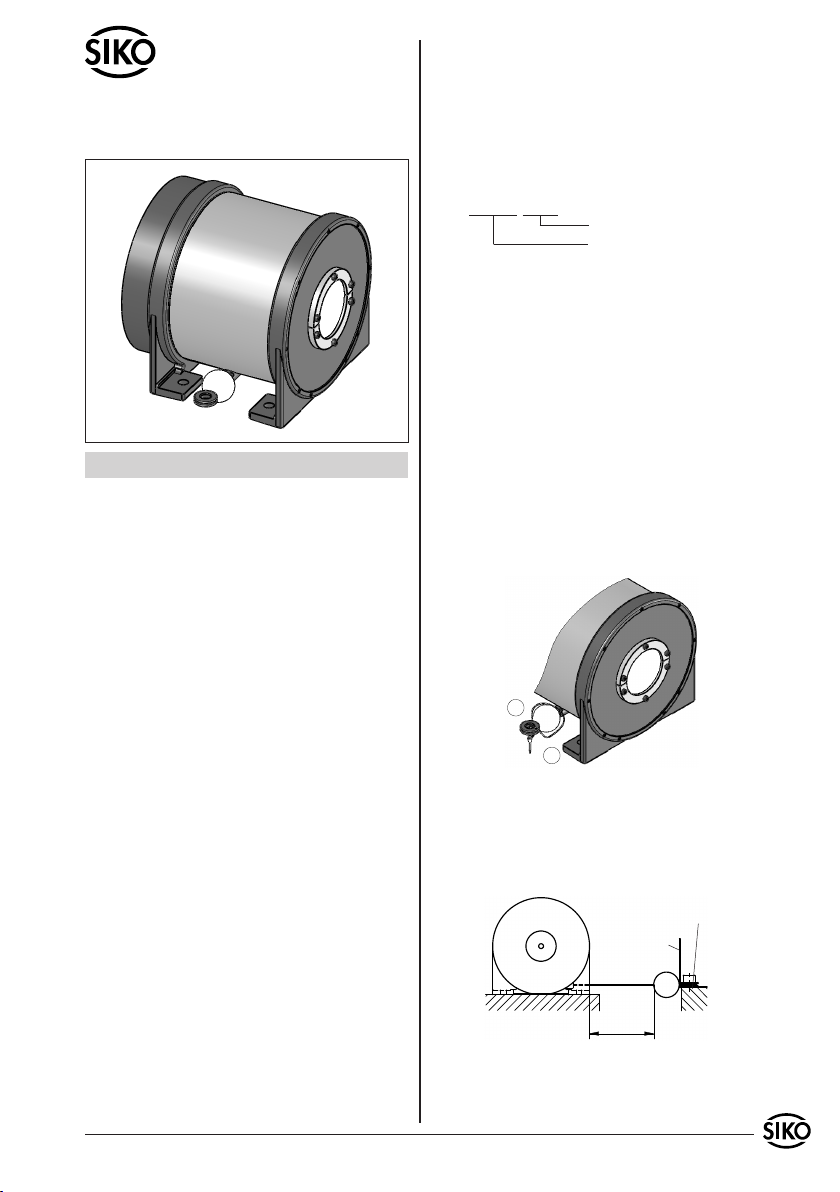

Fig. 1: Mounting
Fig. 2: Measuring range

Measuring
range
max. extension length
sticker
screw M8
ENGLISH
1. Warranty information
• In order to carry out installation correctly, we
strongly recommend this document is read very
carefully. This will ensure your own safety and the
operating reliability of the device.
• Your device has been quality controlled, tested
and is ready for use. Please respect all warnings
and information which are marked either directly
on the device or in this document.
• Warranty can only be claimed for components
supplied by SIKO GmbH. If the system are used
together withotherproducts,thereis no warranty
for tho complete system.
• Repairs should be carried out only at our works.
If any information is missing or unclear, please
contact the SIKO sales sta.
2. Safety information
With the long wire length and the built-in spring
motor there is a risk of injury if the unit is handled
improperly or mounted incorrectly.
• Avoid sudden release of the wire when extended!
• Do not let the wire glide in your hand / through
your fingers for braking. This can lead to injuries
(e. g. burns)!
• Protect your working site before carrying out any
mounting / repair works!
• Ensure the wire is visible to everybody to avoid
injuries and damages. Unauthorized personnel
or animals should not have access.
3. Identification
Please check the particular type of unit and type
number from the identification plate. Type number
and the corresponding version are indicated in the
delivery documentation.
e. g. SGL135-0023
version number
type of unit
4. Installation
For mounting, the degree of protection specified
must be observed. It is determined by the mounted
transducer, but not higher than approx. IP40. If
necessary, protect the unit against environmental
influences such as sprayed water, dust, knocks, ex-
treme temperatures.
The wire actuated transmitter is a high quality
measuring device and should be mounted to a flat
surface (fig. 1).
• Use the 4 holes (for M8 size screws) for fixing to
the mounting surface (1).
• Remove the transport safety cable tie (2).
User Information
SGL...
Wire Actuated
• The wire end / wire has to be pulled out up to the
fixing point. For mounting try to reduce the wire
extension length to a minimum; this will allow
mounting without risk. Any torsion of the wire is
to be avoided.
• Fix the wire end, e. g. by using a screw M8 (fig. 2).
• Before the first use of the system pull out the wire

4 SGL... Datum 21.11.2011 Art.Nr. 81383 Änd. Stand 428/11

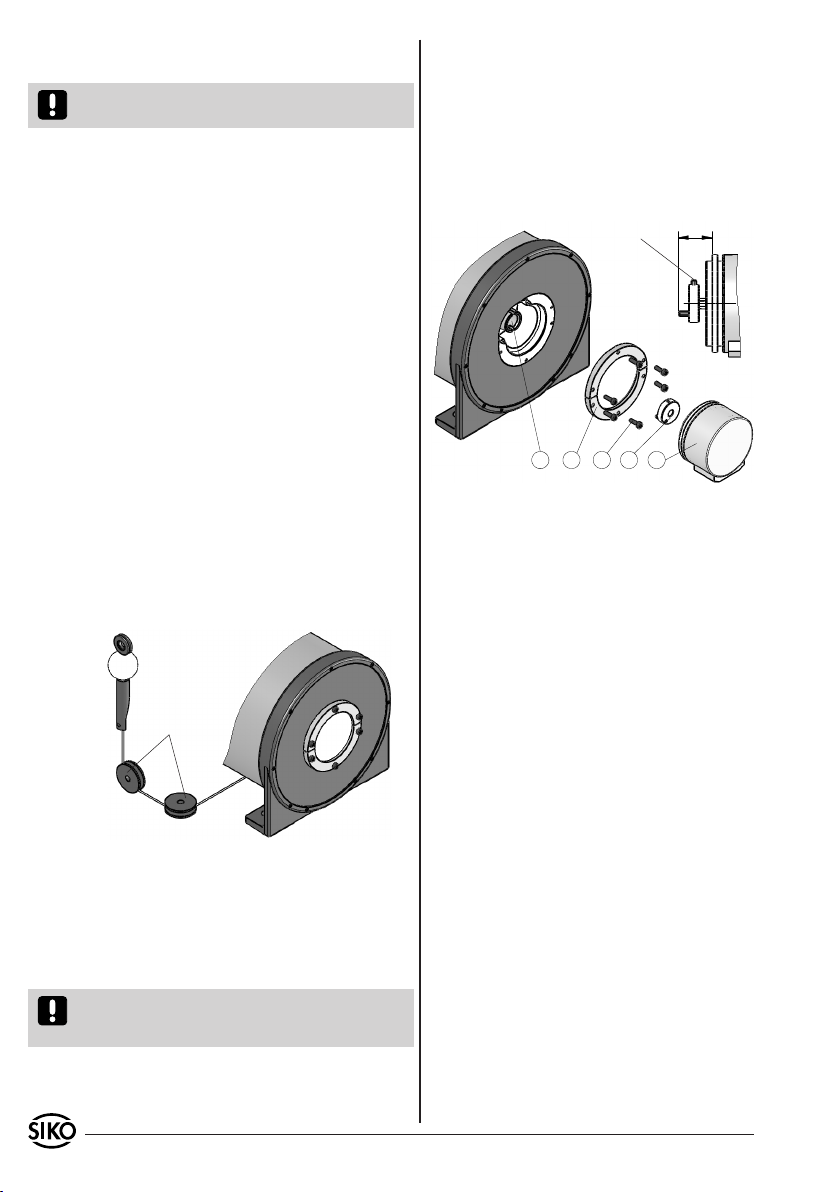

guide rollers
Fig. 3: Guide rollers
    

Use screwdriver
DIN 911 SW1,5
Fig. 4: Encoder mounting
SIKO GmbH
Werk/Factory:
Weihermattenweg 2
79256 Buchenbach-Unteribental
Postanschrift / Postal address:
Postfach 1106
79195 Kirchzarten
Telefon/Phone [phone]
Telefax/Fax [phone]
E-Mail [e-mail]
Internet www.siko.de
Service suppor[email protected]
three times at the length required later when the
unit is mounted on the machine.
Attention! Maximum extension length of the wire
must not be exceeded.
Wire handling
Make sure that the wire goes out horizontally; this
will avoid damage at the wire outlet and increase
the unit's lifetime.
Avoid sudden release of the wire when it is exten-
ded as this will lead to incorrect rewind and entan-
glements with subsequent wire breakage. The wire
must always be under tension (by the spring's
force).
The sticker on the wire end should be attached vi-
sibly at the mounting place (fig. 2).
For correct operation the wire must not be flat or
have any kinks.
Guide rollers (accessory e. g. SIKO type UR)
Are used for applications where wire actuated
transducer and wire cannot be mounted in one line.
Using guide rollers the wire can be pulled out in any
direction (fig. 3).
• Guiderollersmustbemountedinlinewiththewire.
• Maintain cleanliness of guide rollers at all times.
(2) mounting dimensions fit.
• Slide carrier plate (2) onto the encoder shaft (size
20) and use a grub screw for fixing.
• Slide both encoder and carrier plate in one of the
slots of the bearing tube (5).
• For mounting the encoder, equaly tighten the
screws (3) on the servo flanges. Mount without
force!
• Guide rollers reduce the wire's lifetime.
5. Transducer mounting
The wire actuated unit is ready to be fitted to an in-
cremental or absolute encoder (fig. 4).
• The encoder's break-away torque and operational
torque must not exceed the admissable value of
3 Ncm.
• Remove screws (3) and servo flanges (4). Behind
you will find a carrier plate (2).
• Check whether encoder's (1) and carrier plate's
• Nominaldrumcircumferenceis400mm.Optimiza-
tion of the measuring accuracy can be achieved by
programming (adapting) the follower electronics
accordinglyorbyusingaprogrammableencoder.If
required,ameasuringprotocolcanbeprovidedfor
newunits.Assembliesshouldbecheckedregularly
(service intervals of approx. 1 year).
6. Adjustment
For adjusting the encoder, release screws (3) and
turn encoder (1) in arrow direction. Then retighten
screws.
