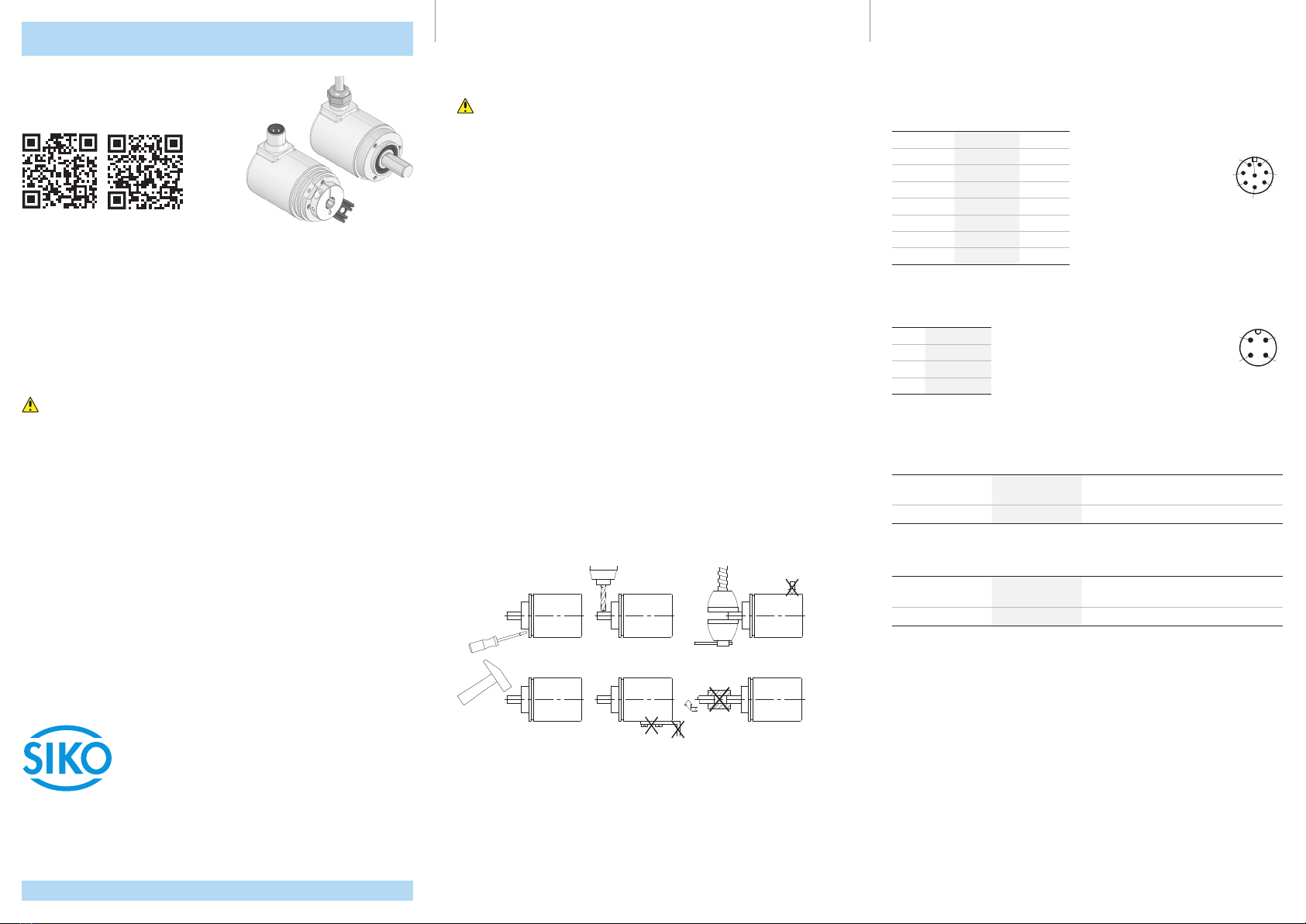

Siko WH3650M User manual

Kurzanleitung
WH3650M,WV3650M · Datum27.09.2022 · Art.Nr.90770 · Änd.Stand194/22
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Telefon: [phone]
Telefax: [phone]
Service: [e-mail]
WH3650M, WV3650M
Absoluter Drehgeber
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/wh3650m und http://www.siko-global.
com/p/wv3650m
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Drehge-
ber richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-Schutzart vorgenommen wer-
den. Das Gerät muss ggfs. zusätzlich gegen schädliche Umwelteinflüsse, wie z.
B. Spritzwasser, Staub, Schläge, Temperatur geschützt werden.
Achtung!
Radialdichtringe sind Verschleißteile! Die Schutzart ist deshalb abhängig von
Lebensdauer und Zustand der Dichtringe.
Anbau des Drehgebers
• Die Befestigung bei WH3650M erfolgt mittels Schrauben oder Federelement
und Klemmung der Welle. Montieren Sie den Drehgeber möglichst verspan-
nungsfrei.
• Die Befestigung bei WV3650M erfolgt mittels Schrauben oder Servoklam-
mern und Klemmung der Welle. Montieren Sie den Drehgeber möglichst ver-
spannungsfrei.
• Kräfte dürfen nicht durch das Gehäuse übertragen werden. Sie dürfen aus-
schließlich an der Welle des Geräts wirken.
Montagehinweise
Gehen Sie sorgfältig mit dem Drehgeber um. Es handelt sich um ein Präzisions-
messgerät. Folgende Punkte führen unverzüglich zum Verfall der Garantie:
• Zerlegen oder Önen des Drehgebers.
• Unsachgemäße Kupplung der Geberwelle z. B. mit steifen Kupplungen, die
zu große Kräfte auf die Lagerung der Geberwelle erzeugen.
• Schläge auf den Drehgeber oder die Welle, da dadurch interne Elemente
beschädigt werden können.
• Mechanische Bearbeitung der Welle, des Flansches oder Gehäuses (Bohren,
Fräsen, usw.). Hierdurch kann es zu schweren Beschädigungen der inneren
Teile des Drehgebers kommen.
• Unzulässige axiale oder radiale Belastung der Welle.
• Unsachgemäße Befestigung des Drehgebers.
Elektrischer Anschluss
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf den Inkrementalgeber oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für den Drehgeber müssen geschirmt sein.
• Elektrische Verbindungen nicht unter Spannung anschließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
Anschlussbelegung
SSI
Signal Farbe E1 Pin E12E
GND weiß 1
+UB braun 2
T+ grün 3
T- gelb 4
D+ grau 5
D- pink 6
SET blau 7
DIR rot 8
IO-Link
Pin Signal
1 L+ (+UB)
2 nc
3L- (GND)
4C/Q
Technische Daten
Elektrische Daten
Schnittstelle IO-Link
Ergänzung
Betriebsspannung 18 … 30VDC verpolsicher, das eingesetzte Netzteil ent-
spricht Class 2 (UL 1310)
Stromaufnahme ≤40mA ohne Last
Elektrische Daten
Schnittstelle SSI
Ergänzung
Betriebsspannung 10 … 30VDC verpolsicher, das eingesetzte Netzteil ent-
spricht Class 2 (UL 1310)
Stromaufnahme ≤40mA ohne Last
Ansichtseite =
Steckseite
Stiftkontakt
7
12
3
4
5
6
8
2 1
43
Ansichtseite =
Steckseite
Stiftkontakt

Quick Start Guide
WH3650M,WV3650M · Date27.09.2022 · Art.No.90770 · Mod.status194/22
SIKO GmbH
Weihermattenweg 2
79256 Buchenbach
www.siko-global.com
Phone: [phone]
Fax: [phone]
Service: [e-mail]
WH3650M, WV3650M
Absolute encoder
For detailed documentation please refer under
http://www.siko-global.com/p/wh3650m and http://www.siko-global.
com/p/wv3650m
General information
Prior to installation, including in hazard areas, read the Installation Instruc-
tion (download from the internet). It contains the safety instructions, hints
and technical data to be observed during installation. Subject to change with-
out notice.
Caution
In order to ensure reliable functioning of this product, take care to transport,
store, position and mount it appropriately. Exercise care when you operate and
maintain the device. Only properly qualified personnel is authorized to install
and operate this product.
Safety information
It is important for safety reasons that you read and understand the below
instructions before you install the system:
• Installation, connection, commissioning and maintenance shall be done by
properly qualified personnel.
• It is the responsibility of the customer to ensure that the personnel con-
cerned read and follow the instructions and directions of this Guide and of
the Installation Instruction.
• It is the responsibility of the customer to ensure that the encoder is cor-
rectly connected and configured.
• Only personnel specifically trained by SIKO shall execute repair and mainte-
nance work.
Mechanical mounting
For mounting, the degree of protection specified must be observed. If neces-
sary, protect the unit against environmental influences such as sprayed water,
dust, knocks, extreme temperatures.
Notice!
Radial shaft sealings are subject to wear! Protection class therefore depends on
life and condition of sealings.
Mounting of the encoder
• Fasten the encoder WH3650M by means of screws or spring element and
clamping of the shaft. Take care to mount the incremental encoder free from
distortion.
• Fasten the encoder WV3650M by means of screws or servo clamps and
clamping of the shaft. Take care to mount the absolute encoder free from
distortion.
• No forces must be transferred through the housing. Forces must act exclu-
sively on the shaft of the instrument.
Mounting instructions
Please handle the encoder carefully as it is a high-precision device. The follow-
ing points will immediately invalidate the warranty:
• Disassemble or open the encoder.
• Link encoder's shaft with rigid couplings as this would expose the encoder's
shaft bearing to high forces.
• Knock on casing or shaft; the encoder's inner components could be dam-
aged.
• Machine (bore, mill ...) flange or shaft. This could lead to severe damage
inside the encoder.
• Exceed the values for the maximum axial and radial shaft load.
• Mount the encoder incorrectly.
Electrical connection
The location should be selected to ensure that no capacitive or inductive inter-
ferences can aect the incremental encoder or the connection lines!
• All lines for connecting the encoder must be shielded.
• Never wire or disconnect electrical connections while they are live.
• Perform wiring work in the de-energized state only.
• Use strands with suitable ferrules.
• Check all lines and plug connections before switching on the device.
Pin assignment
SSI
Signal Color E1 Pin E12E
GND white 1
+UB brown 2
T+ green 3
T- yellow 4
D+ grey 5
D- pink 6
SET blue 7
DIR red 8
IO-Link
Pin Signal
1 L+ (+UB)
2 nc
3L- (GND)
4C/Q
Technical data
Electrical data
IO-Link interface
Additional information
Operating voltage 18 … 30VDC reverse polarity protected, the power supply
unit used complies with Class 2 (UL 1310)
Current consumption ≤40mA without load
Electrical data
SSI interface
Additional information
Operating voltage 10 … 30VDC reverse polarity protected, the power supply
unit used complies with Class 2 (UL 1310)
Current consumption ≤40mA without load
viewing side =
plug-in side
plug pin
7
12
3
4
5
6
8
2 1
43
viewing side =
plug-in side
plug pin
